2010 Seat Altea XL Manual do proprietário (in Portuguese)

Bancos e porta-objectos151
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

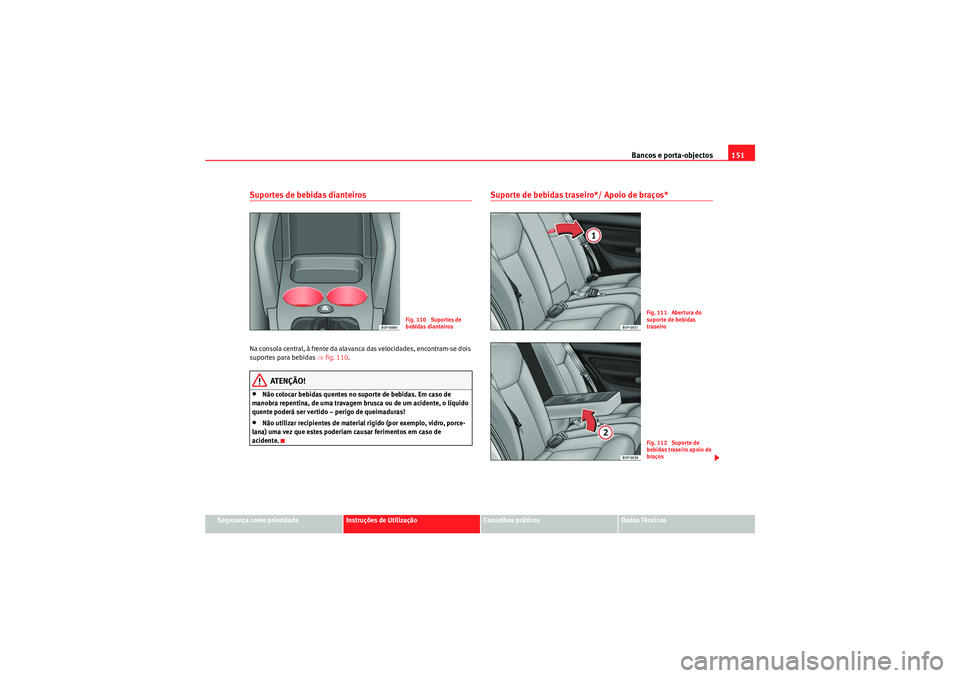

Suportes de bebidas dianteirosNa consola central, à frente da alavanca das velocidades, encontram-se dois
suportes para bebidas ⇒fig. 110 .
ATENÇÃO!
•Não colocar bebidas quentes no suporte de bebidas. Em caso de
manobra repentina, de uma travagem brusca ou de um acidente, o líquido
quente poderá ser vertido – perigo de queimaduras!•Não utilizar recipientes de material rígido (por exemplo, vidro, porce-
lana) uma vez que estes poderiam causar ferimentos em caso de
acidente.
Suporte de bebidas traseiro*/ Apoio de braços*
Fig. 110 Suportes de
bebidas dianteiros
Fig. 111 Abertura do
suporte de bebidas
traseiroFig. 112 Suporte de
bebidas traseiro apoio de
braços
AlteaXL_PT.book Seite 151 Montag, 7. September 2009 3:55 15

Bancos e porta-objectos
152

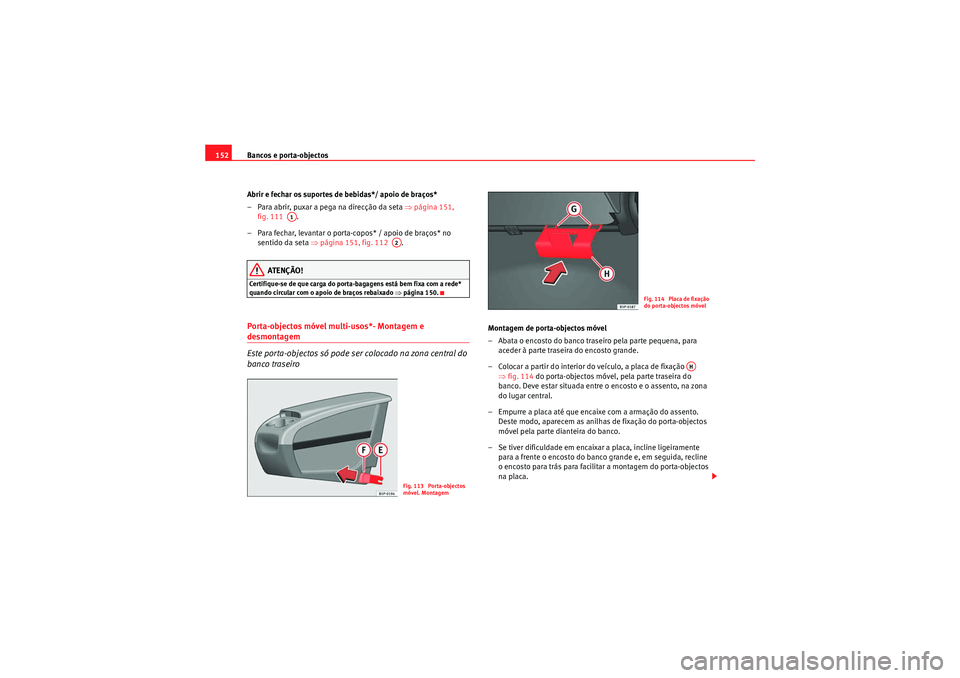

Abrir e fechar os suportes de bebidas*/ apoio de braços*
– Para abrir, puxar a pega na direcção da seta ⇒página 151,
fig. 111 .
– Para fechar, levantar o porta-copos* / apoio de braços* no sentido da seta ⇒página 151, fig. 112 .
ATENÇÃO!
Certifique-se de que carga do porta-bagagens está bem fixa com a rede*
quando circular com o apoio de braços rebaixado ⇒página 150.Porta-objectos móvel multi-usos*- Montagem e desmontagem
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
Montagem de porta-objectos móvel
– Abata o encosto do banco traseiro pela parte pequena, para
aceder à parte traseira do encosto grande.
– Colocar a partir do interior do veículo, a placa de fixação ⇒fig. 114 do porta-objectos móvel, pela parte traseira do
banco. Deve estar situada entre o encosto e o assento, na zona
do lugar central.
– Empurre a placa até que encaixe com a armação do assento. Deste modo, aparecem as anilhas de fixação do porta-objectos
móvel pela parte dianteira do banco.
– Se tiver dificuldade em encaixar a placa, incline ligeiramente para a frente o encosto do banco grande e, em seguida, recline
o encosto para trás para facilitar a montagem do porta-objectos
na placa.
A1
A2Fig. 113 Porta-objectos
móvel. Montagem
Fig. 114 Placa de fixação
do porta-objectos móvel
AH
AlteaXL_PT.book Seite 152 Montag, 7. September 2009 3:55 15

Bancos e porta-objectos153
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
– Coloque o porta-objectos móvel sobre a esponja do assento no
lugar central.
– Coloque frente a frente as duas peças de fixação ⇒página 152, fig. 113 , com as duas anilhas de fixação
⇒ página 152, fig. 114 e pressione com força até que as duas
pinças encaixem totalmente nas anilhas.
Desmontagem do porta-objectos móvel
– Puxe cada um dos botões ⇒ página 152, fig. 113 das pinças
(botões vermelhos) para a frente, até ouvir que desencaixaram.
– Abata o banco grande e retire a placa de fixação do porta- objectos móvel.
Porta-objectos móvel multi-usos*- Generalidades
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
AE
AG
AF
Fig. 115 Porta-objectos
móvel. AberturaFig. 116 Porta-objectos
móvel. Funções
AlteaXL_PT.book Seite 153 Montag, 7. September 2009 3:55 15

Bancos e porta-objectos
154

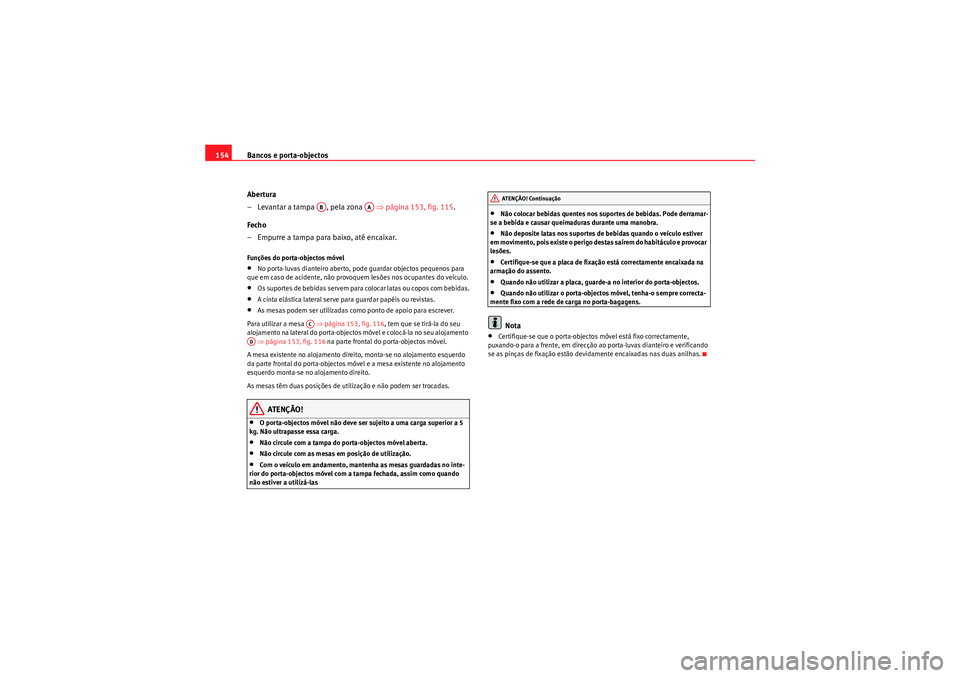

Abertura
– Levantar a tampa , pela zona ⇒página 153, fig. 115 .
Fecho
– Empurre a tampa para baixo, até encaixar.Funções do porta-objectos móvel•No porta-luvas dianteiro aberto, pode guardar objectos pequenos para
que em caso de acidente, não provoquem lesões nos ocupantes do veículo.•Os suportes de bebidas servem para colocar latas ou copos com bebidas.•A cinta elástica lateral serve para guardar papéis ou revistas.•As mesas podem ser utilizadas como ponto de apoio para escrever.
Para utilizar a mesa ⇒página 153, fig. 116 , tem que se tirá-la do seu
alojamento na lateral do porta-objectos móvel e colocá-la no seu alojamento
⇒ página 153, fig. 116 na parte frontal do porta-objectos móvel.
A mesa existente no alojamento direito, monta-se no alojamento esquerdo
da parte frontal do porta-objectos móvel e a mesa existente no alojamento
esquerdo monta-se no alojamento direito.
As mesas têm duas posições de utilização e não podem ser trocadas.ATENÇÃO!
•O porta-objectos móvel não deve se r sujeito a uma carga superior a 5
kg. Não ultrapasse essa carga.•Não circule com a tampa do porta-objectos móvel aberta.•Não circule com as mesas em posição de utilização.•Com o veículo em andamento, mantenha as mesas guardadas no inte-
rior do porta-objectos móvel com a tampa fechada, assim como quando
não estiver a utilizá-las
•Não colocar bebidas quentes nos suportes de bebidas. Pode derramar-
se a bebida e causar queimaduras durante uma manobra.•Não deposite latas nos suportes de bebidas quando o veículo estiver
em movimento, pois existe o perigo destas saírem do habitáculo e provocar
lesões.•Certifique-se que a placa de fixação está correctamente encaixada na
armação do assento.•Quando não utilizar a placa, guarde-a no interior do porta-objectos.•Quando não utilizar o porta-objectos móvel, tenha-o sempre correcta-
mente fixo com a rede de carga no porta-bagagens.Nota
•Certifique-se que o porta-objectos móvel está fixo correctamente,
puxando-o para a frente, em direcção ao porta-luvas dianteiro e verificando
se as pinças de fixação estão devidamente encaixadas nas duas anilhas.
AB
AA
AC
AD
ATENÇÃO! Continuação
AlteaXL_PT.book Seite 154 Montag, 7. September 2009 3:55 15

Bancos e porta-objectos155
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

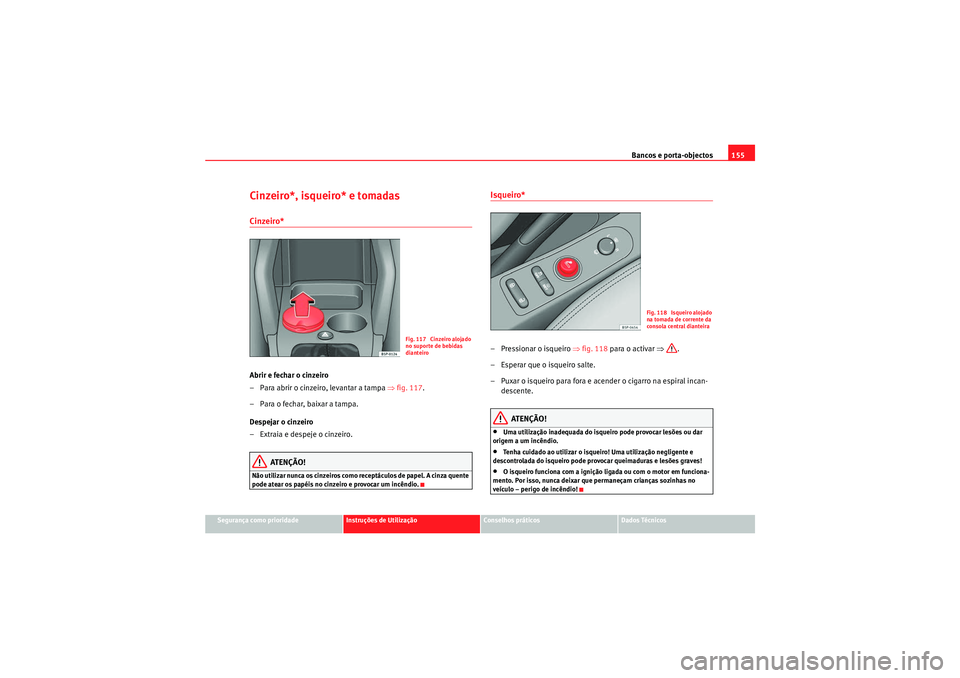

Cinzeiro*, isqueiro* e tomadasCinzeiro* Abrir e fechar o cinzeiro
– Para abrir o cinzeiro, levantar a tampa ⇒fig. 117 .
– Para o fechar, baixar a tampa.
Despejar o cinzeiro
– Extraia e despeje o cinzeiro.
ATENÇÃO!
Não utilizar nunca os cinzeiros como receptáculos de papel. A cinza quente
pode atear os papéis no cinzeiro e provocar um incêndio.
Isqueiro* – Pressionar o isqueiro ⇒fig. 118 para o activar ⇒.
– Esperar que o isqueiro salte.
– Puxar o isqueiro para fora e acender o cigarro na espiral incan- descente.
ATENÇÃO!
•Uma utilização inadequada do isqueiro pode provocar lesões ou dar
origem a um incêndio.•Tenha cuidado ao utilizar o isqueiro! Uma utilização negligente e
descontrolada do isqueiro pode provocar queimaduras e lesões graves!•O isqueiro funciona com a ignição ligada ou com o motor em funciona-
mento. Por isso, nunca deixar que permaneçam crianças sozinhas no
veículo – perigo de incêndio!
Fig. 117 Cinzeiro alojado
no suporte de bebidas
dianteiro
Fig. 118 Isqueiro alojado
na tomada de corrente da
consola central dianteira
AlteaXL_PT.book Seite 155 Montag, 7. September 2009 3:55 15

Bancos e porta-objectos

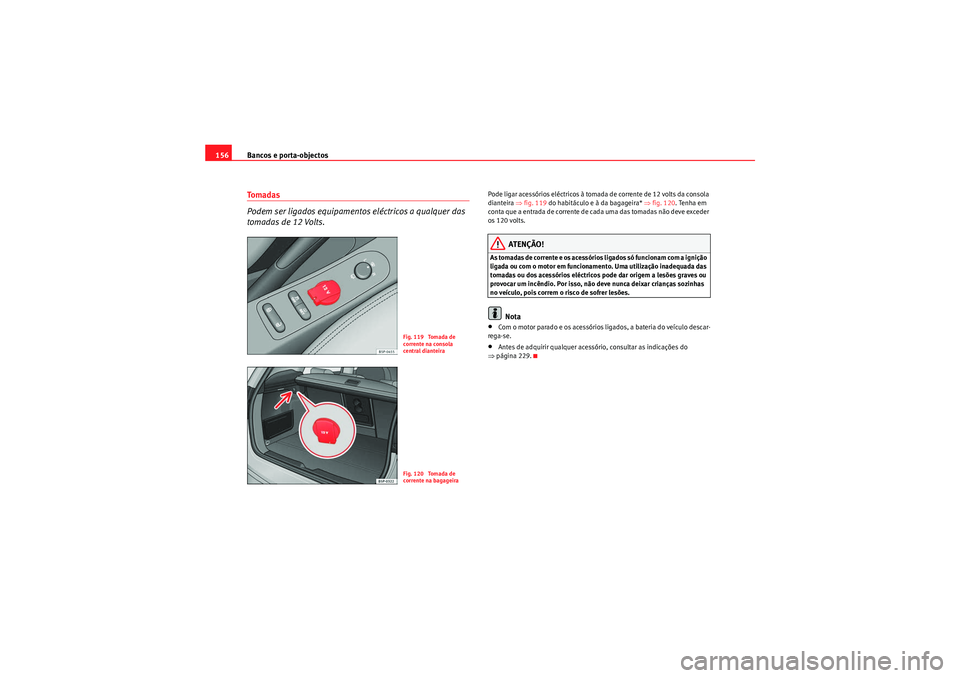

156To m a d a s
Podem ser ligados equipamentos eléctricos a qualquer das
tomadas de 12 Volts.
Pode ligar acessórios eléctricos à tomada de corrente de 12 volts da consola
dianteira ⇒fig. 119 do habitáculo e à da bagageira* ⇒fig. 120 . Tenha em
conta que a entrada de corrente de cada uma das tomadas não deve exceder
os 120 volts.
ATENÇÃO!
As tomadas de corrente e os acessórios ligados só funcionam com a ignição
ligada ou com o motor em funcionamento. Uma utilização inadequada das
tomadas ou dos acessórios eléctricos pode dar origem a lesões graves ou
provocar um incêndio. Por isso, não deve nunca deixar crianças sozinhas
no veículo, pois correm o risco de sofrer lesões.
Nota
•Com o motor parado e os acessórios ligados, a bateria do veículo descar-
rega-se.•Antes de adquirir qualquer acessório, consultar as indicações do
⇒ página 229.
Fig. 119 Tomada de
corrente na consola
central dianteiraFig. 120 Tomada de
corrente na bagageira
AlteaXL_PT.book Seite 156 Montag, 7. September 2009 3:55 15

Bancos e porta-objectos157
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

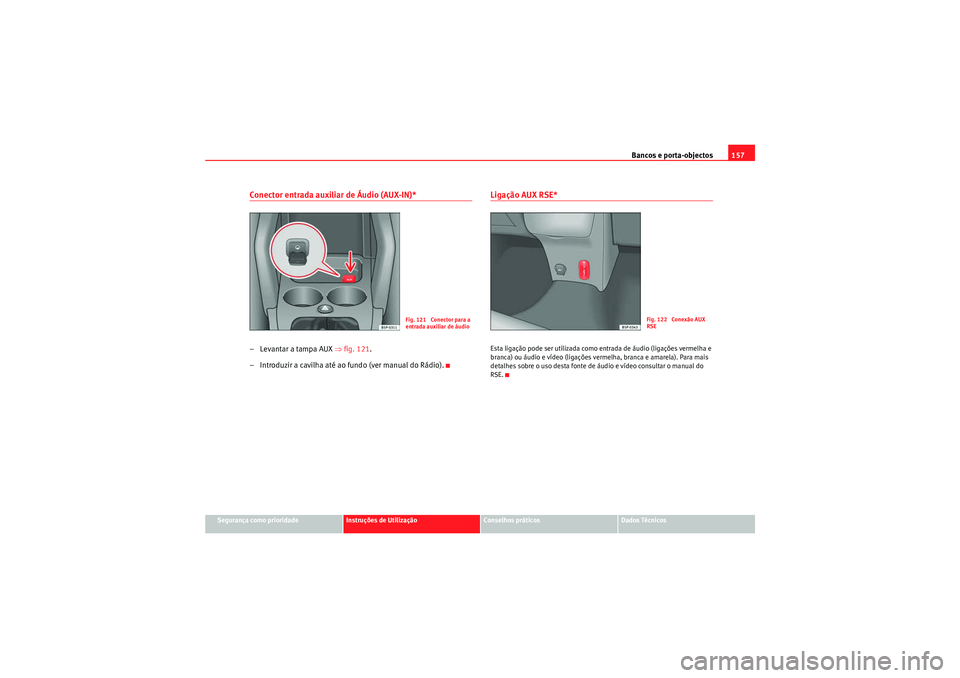

Conector entrada auxiliar de Áudio (AUX-IN)*– Levantar a tampa AUX ⇒fig. 121 .
– Introduzir a cavilha até ao fundo (ver manual do Rádio).
Ligação AUX RSE*Esta ligação pode ser utilizada como entrada de áudio (ligações vermelha e
branca) ou áudio e vídeo (ligações vermelha, branca e amarela). Para mais
detalhes sobre o uso desta fonte de áudio e vídeo consultar o manual do
RSE.
Fig. 121 Conector para a
entrada auxiliar de áudio
Fig. 122 Conexão AUX
RSE
AlteaXL_PT.book Seite 157 Montag, 7. September 2009 3:55 15

Bancos e porta-objectos

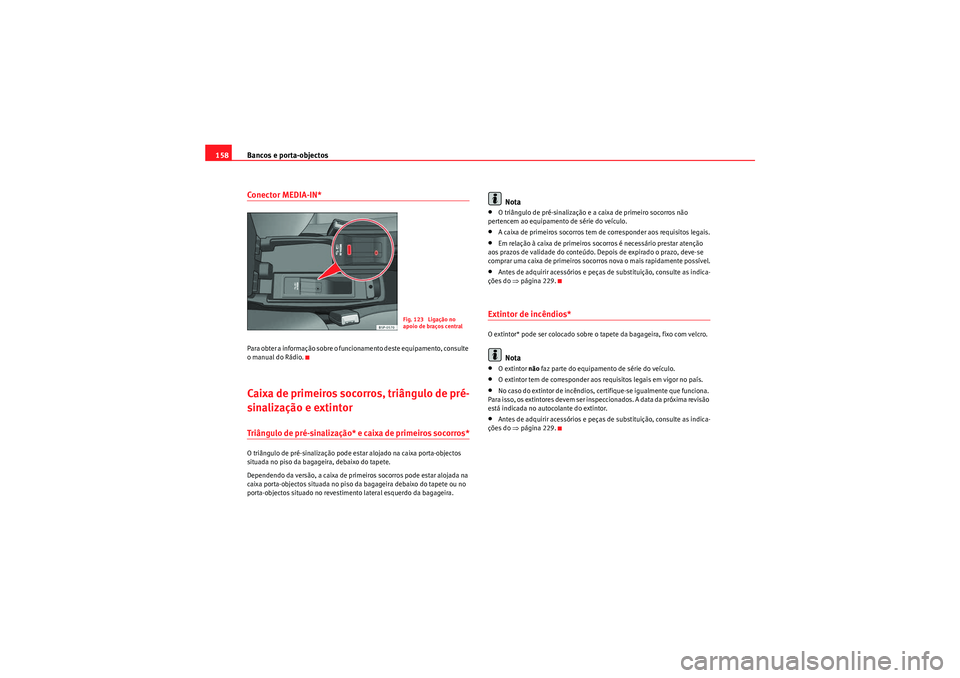

158Conector MEDIA-IN*Para obter a informação sobre o funcionamento deste equipamento, consulte
o manual do Rádio.Caixa de primeiros socorros, triângulo de pré-
sinalização e extintorTriângulo de pré-sinalização* e caixa de primeiros socorros*O triângulo de pré-sinalização pode estar alojado na caixa porta-objectos
situada no piso da bagageira, debaixo do tapete.
Dependendo da versão, a caixa de primeiros socorros pode estar alojada na
caixa porta-objectos situada no piso da bagageira debaixo do tapete ou no
porta-objectos situado no revestimento lateral esquerdo da bagageira.
Nota
•O triângulo de pré-sinalização e a caixa de primeiro socorros não
pertencem ao equipamento de série do veículo.•A caixa de primeiros socorros tem de corresponder aos requisitos legais.•Em relação à caixa de primeiros socorros é necessário prestar atenção
aos prazos de validade do conteúdo. Depois de expirado o prazo, deve-se
comprar uma caixa de primeiros socorros nova o mais rapidamente possível.•Antes de adquirir acessórios e peças de substituição, consulte as indica-
ções do ⇒página 229.Extintor de incêndios* O extintor* pode ser colocado sobre o tapete da bagageira, fixo com velcro.
Nota
•O extintor não faz parte do equipamento de série do veículo.•O extintor tem de corresponder aos requisitos legais em vigor no país.•No caso do extintor de incêndios, certifique-se igualmente que funciona.
Para isso, os extintores devem ser inspeccionados. A data da próxima revisão
está indicada no autocolante do extintor.•Antes de adquirir acessórios e peças de substituição, consulte as indica-
ções do ⇒página 229.
Fig. 123 Ligação no
apoio de braços central
AlteaXL_PT.book Seite 158 Montag, 7. September 2009 3:55 15
