208EM EMERGÊNCIA

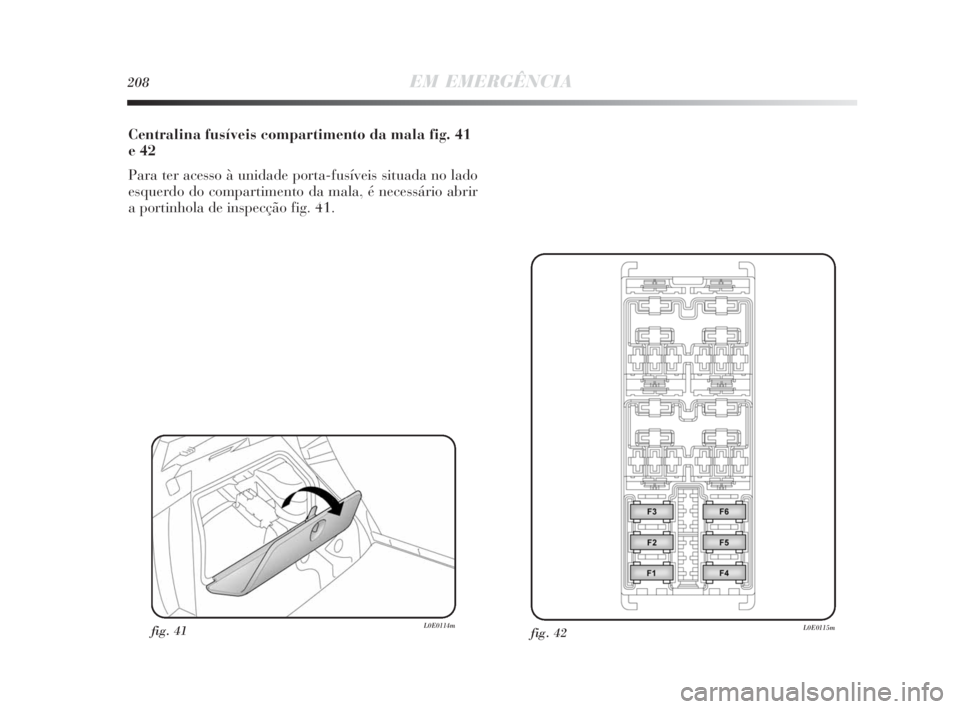

Centralina fusíveis compartimento da mala fig. 41
e 42
Para ter acesso à unidade porta-fusíveis situada no lado
esquerdo do compartimento da mala, é necessário abrir
a portinhola de inspecção fig. 41.
fig. 42L0E0115mfig. 41L0E0114m
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 208

38
38
38
38
38
–
38
38
38
38
38
38
38
38
387,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,5F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F41
EM EMERGÊNCIA209
4
TABELA RESUMO DOS FUSÍVEIS - Centralina tablier porta-instrumentos
ACESSÓRIOS FUSÍVEL AMPERE FIGURA
Luz de médios direita
Luz de médios direita (de descarga de gás Xénon)
Luz de médios esquerda, corrector de alinhamento dos faróis
Luz de médios esquerda (de descarga de gás Xénon)
Bobina relé ventoinha do climatizador, body computer
Disponível
Vidro eléctrico traseiro esquerdo
Vidro eléctrico traseiro direito
Luzes de marcha-atrás, bobinas relé centralina do compartimento do
motor, comando pedal stop (contacto normalmente fechado),
sensor de presença de água no gasóleo, debímetro
Centralina gestão sistema abertura/fecho das portas, portinhola do
abastecimento de combustível, dead lock, abertura da porta da bagageira
Luz de terceiro stop, painel de instrumentos, Nó faróis adaptativos,
centralina no projector de descarga de gás esquerdo
Luz dos plafoniers anterior e posterior central (para versões/mercados
onde previsto, com tecto de abrir eléctrico), luz de cortesia nos lados do
condutor e passageiro, luz da bagageira e luz da gaveta porta-objectos
Auto-rádio, rádio navegador, Nó Blue&Me, buzina de alarme,
sistema de alarme no plafonier, grupo climatizador, centralina
detecção da pressão dos pneus, conector tomada de diagnóstico,
plafonieres traseiros
Ó culo traseiro térmico
Dispositivos contra a geada nos espelhos eléctricos externos,
Dispositivos contra a geada nos borrifadores do pára-brisas
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 209

38
38
38
–
38
38
38
38
38
38
38
385
30
15
–
20
20
20
5
7,5
5/7,5 (*)
15
7,5F42
F43
F44
F45
F46
F47
F48
F49
F50
F51
F52
F53
210EM EMERGÊNCIA
ACESSÓRIOS FUSÍVEL AMPERE FIGURA
Nó de travagem, sensor de deslocação lateral
Sistema limpa pára-brisas na coluna de direcção, sistema da electrobomba
bi-direccional lava pára-brisas/lava vidro-traseiro na coluna de direcção
Isqueiro/tomada de corrente no túnel,
tomada de corrente no compartimento da mala
Disponível
Motor tecto de abrir
Vidro eléctrico dianteiro lado do condutor
Vidro eléctrico dianteiro lado do passageiro
Painel de comandos de emergência, direito, esquerdo e central no
auto-rádio/rádio-navegador (iluminação), comandos no volante
(iluminação), comandos no plafonier dianteiro (iluminação), centralina
sistema alarme volumétrico, sistema tecto de abrir eléctrico (centralina
de controlo, iluminação comandos), sensor de chuva/crepuscular,
espelho electrónico, comandos de aquecimento bancos dianteiros
Nó Air Bag
Isqueiro (iluminação), comando cruise control, Nó convergências,
Nó sensores de estacionamento, sensor AQS, grupo climatizador,
movimentação dos espelhos eléctricos externos, centralina
detecção da pressão dos pneus, Nó manutenção de trajectória,
centralina no farol de descarga de gás direito (*)
Sistema limpa-vidros traseiro na coluna de direcção
Painel de instrumentos, indicadores de direcção
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 210

–
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40–
20
10
10
15
30
7,5
10
7,5
7,5
15
20
20
5
15
15F08
F09
F10
F11
F14
F15
F16
F17
F18
F19
F22
F22
F23
F24
F30
F85
EM EMERGÊNCIA211
4
TABELA RESUMO DOS FUSÍVEIS - Centralina compartimento do motor
ACESSÓRIOS FUSÍVEL AMPERE FIGURA
Disponível
Bomba lava-faróis
Avisador acústico
Cargas secundárias de injecção electrónica
Luzes dos máximos
Aquecedor adicional PTC1
Nó de controlo motor
Cargas primárias de injecção electrónica
Nó de controlo motor
Compressor do condicionador
Cargas primárias de injecção electrónica (mot.1.4)
Cargas primárias de injecção electrónica (mot.1.8 e diesel)
Nó de travagem (válvulas)
Nó direcção eléctrica
Luzes do farol de nevoeiro/direccionais
Bomba de combustível
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 211

F1
F2
F3
F6
F4
F5
212EM EMERGÊNCIA
42
42
42
42
42
4230
30
10
10
15
10
TABELA RESUMO DOS FUSÍVEIS - Centralina compartimento da mala
ACESSÓRIOS FUSÍVEL AMPERE FIGURA
Nó de movimentação do banco anterior direito
Nó de movimentação do banco anterior esquerdo
Aquecimento do banco anterior esquerdo
Aquecimento do banco anterior direito
Centralina áudio Hi-Fi
Altifalante BASSBOX (sistema Hi-Fi)
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 212

EM EMERGÊNCIA213
4
RECARGA DA BATERIA
AVISO A descrição do procedimento de recarga da bate-
ria é indicada unicamente a título informativo. Para a exe-
cução dessas operações, recomenda-se que se dirija junto
da Rede de Assistência Lancia.
Recomenda-se uma recarga lenta de baixa amperagem,
durante cerca de 24 horas. Uma carga durante muito tem-
po pode danificar a bateria.
Para efectuar a recarga, proceder como indicado a seguir:
❍desligar o borne do pólo negativo da bateria;
❍ligar aos pólos da bateria os cabos do aparelho de re-
carga, respeitando as polaridades;
❍ligar o aparelho de recarga;
❍terminada a recarga, desligar o aparelho antes de des-
ligá-lo da bateria;
❍ligar o borne ao pólo negativo da bateria.
O líquido existente na bateria é venenoso e
corrosivo, evitar o contacto com a pele e os
olhos. A operação de recarga da bateria de-
ve ser efectuada num ambiente ventilado e longe de
chamas livres ou possíveis fontes de faíscas, para
evitar o perigo de explosão e incêndio.
Não tentar recarregar uma bateria congela-
da: é necessário primeiro descongelá-la, ca-
so contrário existe o risco de explosão. Se ti-
ver ocorrido um congelamento, é necessário contro-
lar a bateria antes de a recarregar, por pessoal es-
pecializado, para verificar se os elementos internos
não estão danificados e se a caixa não está fissu-
rada, com risco de fuga de ácido venenoso e corro-
sivo.
LEVANTAMENTO DO VEÍCULO
No caso em cujo se torne necessário levantar o veículo, di-
rigir-se à Rede de Assistência Lancia, que é aparelhada de
pontes com braços ou elevadores de oficina.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 213

214EM EMERGÊNCIA

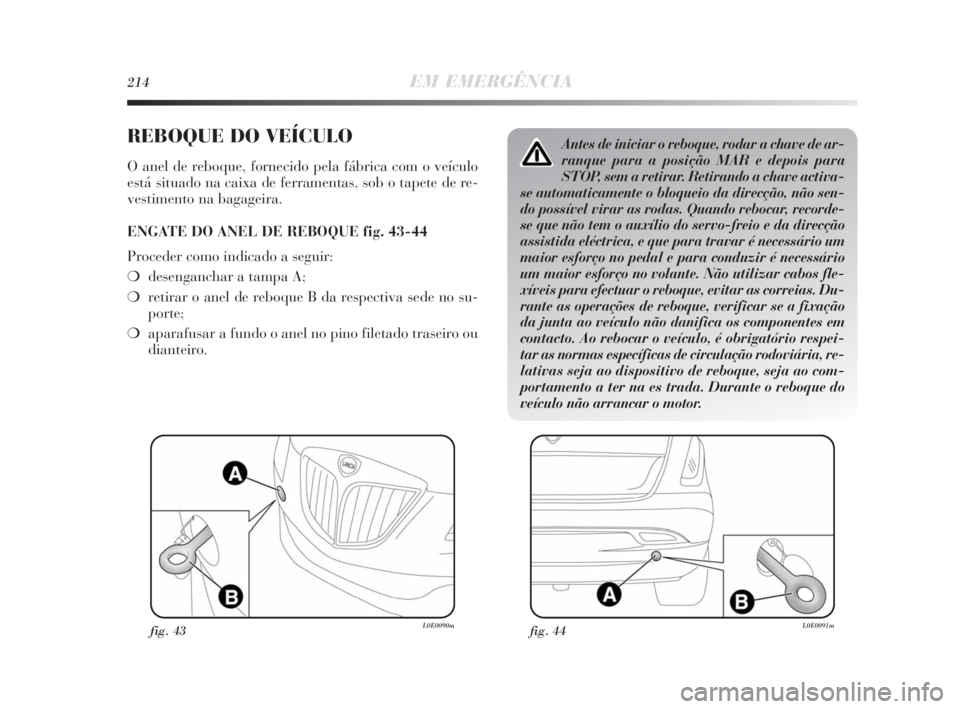

REBOQUE DO VEÍCULO
O anel de reboque, fornecido pela fábrica com o veículo
está situado na caixa de ferramentas, sob o tapete de re-
vestimento na bagageira.
ENGATE DO ANEL DE REBOQUE fig. 43-44
Proceder como indicado a seguir:
❍desenganchar a tampa A;
❍retirar o anel de reboque B da respectiva sede no su-
porte;
❍aparafusar a fundo o anel no pino filetado traseiro ou
dianteiro.
fig. 43L0E0090mfig. 44L0E0091m
Antes de iniciar o reboque, rodar a chave de ar-
ranque para a posição MAR e depois para
STOP, sem a retirar. Retirando a chave activa-
se automaticamente o bloqueio da direcção, não sen-
do possível virar as rodas. Quando rebocar, recorde-
se que não tem o auxílio do servo-freio e da direcção
assistida eléctrica, e que para travar é necessário um
maior esforço no pedal e para conduzir é necessário
um maior esforço no volante. Não utilizar cabos fle-
xíveis para efectuar o reboque, evitar as correias. Du-
rante as operações de reboque, verificar se a fixação
da junta ao veículo não danifica os componentes em
contacto. Ao rebocar o veículo, é obrigatório respei-
tar as normas específicas de circulação rodoviária, re-
lativas seja ao dispositivo de reboque, seja ao com-
portamento a ter na es trada. Durante o reboque do
veículo não arrancar o motor.
175-214 Delta 4ed P 24-02-2010 14:49 Pagina 214

MANUTENÇÃO DO VEÍCULO215
5
Manutenção programada ....................................................................... 216
Plano de manutenção programada........................................................ 217
Controlos periódicos............................................................................... 221
Utilização severa do veículo .................................................................... 221
Verificação dos níveis ............................................................................ 223
Filtro de ar ............................................................................................ 230
Filtro anti-pólen .................................................................................... 230
Filtro de gasóleo..................................................................................... 230
Bateria .................................................................................................. 231
Rodas e pneus ....................................................................................... 234
Tubos em borracha................................................................................ 236
Limpa pára-brisas/limpa vidro-traseiro ................................................. 236
Carroçaria ............................................................................................. 239
Internos................................................................................................ 242
