2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

461
Sistemas e equipamentos do veículo

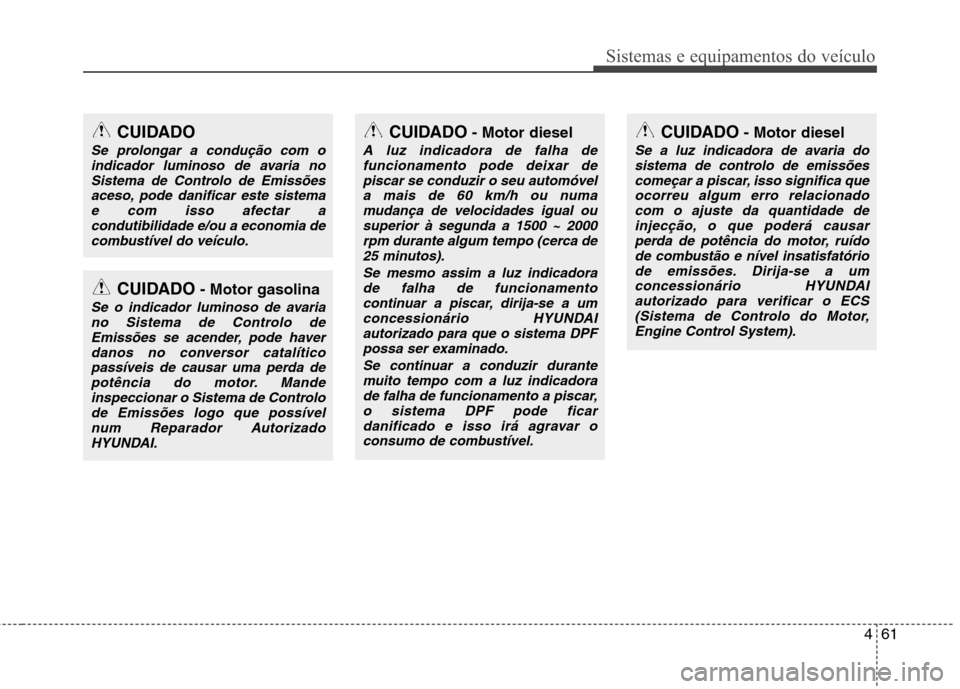

CUIDADO
Se prolongar a condução com oindicador luminoso de avaria no
Sistema de Controlo de Emissõesaceso, pode danificar este sistemae com isso afectar a condutibilidade e/ou a economia de
combustível do veículo.
CUIDADO - Motor gasolina
Se o indicador luminoso de avaria
no Sistema de Controlo deEmissões se acender, pode haverdanos no conversor catalítico
passíveis de causar uma perda depotência do motor. Mandeinspeccionar o Sistema de Controlo de Emissões logo que possível
num Reparador Autorizado HYUNDAI.
CUIDADO - Motor diesel
Se a luz indicadora de avaria do
sistema de controlo de emissões
começar a piscar, isso significa que ocorreu algum erro relacionadocom o ajuste da quantidade de injecção, o que poderá causar
perda de potência do motor, ruídode combustão e nível insatisfatório de emissões. Dirija-se a um
concessionário HYUNDAI autorizado para verificar o ECS(Sistema de Controlo do Motor,Engine Control System).
CUIDADO - Motor diesel
A luz indicadora de falha de
funcionamento pode deixar de
piscar se conduzir o seu automóvela mais de 60 km/h ou numamudança de velocidades igual ou superior à segunda a 1500 ~ 2000
rpm durante algum tempo (cerca de25 minutos).
Se mesmo assim a luz indicadorade falha de funcionamento
continuar a piscar, dirija-se a umconcessionário HYUNDAIautorizado para que o sistema DPFpossa ser examinado.
Se continuar a conduzir durantemuito tempo com a luz indicadorade falha de funcionamento a piscar,o sistema DPF pode ficar danificado e isso irá agravar o
consumo de combustível.

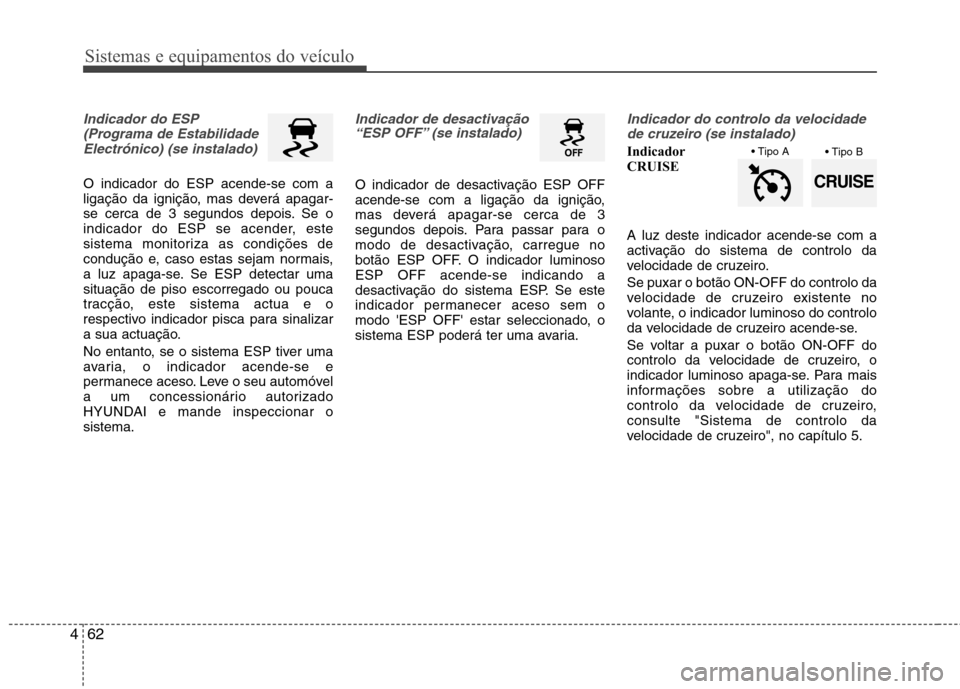

Sistemas e equipamentos do veículo
62
4
Indicador do ESP
(Programa de EstabilidadeElectrónico) (se instalado)
O indicador do ESP acende-se com a
ligação da ignição, mas deverá apagar-
se cerca de 3 segundos depois. Se o
indicador do ESP se acender, este
sistema monitoriza as condições de
condução e, caso estas sejam normais,
a luz apaga-se. Se ESP detectar umasituação de piso escorregado ou pouca
tracção, este sistema actua e o
respectivo indicador pisca para sinalizar
a sua actuação.
No entanto, se o sistema ESP tiver uma
avaria, o indicador acende-se e
permanece aceso. Leve o seu automóvel
a um concessionário autorizado
HYUNDAI e mande inspeccionar osistema.
Indicador de desactivação“ESP OFF” (se instalado)
O indicador de desactivação ESP OFF
acende-se com a ligação da ignição,
mas deverá apagar-se cerca de 3
segundos depois. Para passar para o
modo de desactivação, carregue no
botão ESP OFF. O indicador luminosoESP OFF acende-se indicando a
desactivação do sistema ESP. Se este
indicador permanecer aceso sem o
modo 'ESP OFF' estar seleccionado, o
sistema ESP poderá ter uma avaria.
Indicador do controlo da velocidade
de cruzeiro (se instalado)
Indicador
CRUISE A luz deste indicador acende-se com a
activação do sistema de controlo da
velocidade de cruzeiro. Se puxar o botão ON-OFF do controlo da
velocidade de cruzeiro existente no
volante, o indicador luminoso do controlo
da velocidade de cruzeiro acende-se.
Se voltar a puxar o botão ON-OFF do
controlo da velocidade de cruzeiro, o
indicador luminoso apaga-se. Para mais
informações sobre a utilização do
controlo da velocidade de cruzeiro,consulte "Sistema de controlo da
velocidade de cruzeiro", no capítulo 5.
CRUISE

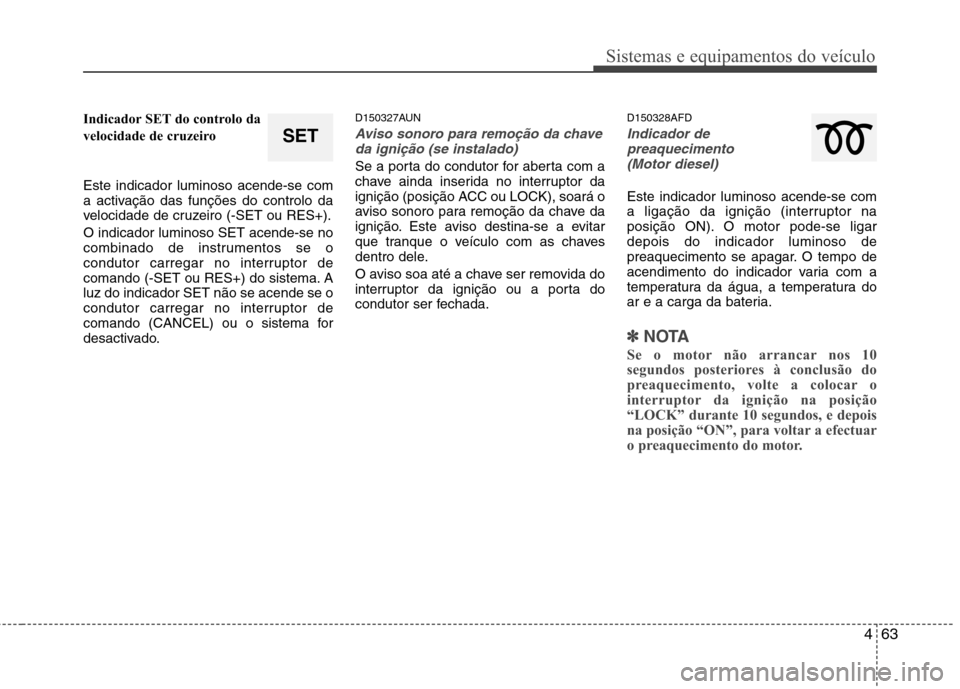

463
Sistemas e equipamentos do veículo
Indicador SET do controlo da
velocidade de cruzeiro Este indicador luminoso acende-se com
a activação das funções do controlo da
velocidade de cruzeiro (-SET ou RES+). O indicador luminoso SET acende-se no
combinado de instrumentos se o
condutor carregar no interruptor de
comando (-SET ou RES+) do sistema. Aluz do indicador SET não se acende se o
condutor carregar no interruptor de
comando (CANCEL) ou o sistema for
desactivado.D150327AUN
Aviso sonoro para remoção da chave
da ignição (se instalado)
Se a porta do condutor for aberta com a
chave ainda inserida no interruptor da
ignição (posição ACC ou LOCK), soará o
aviso sonoro para remoção da chave da
ignição. Este aviso destina-se a evitar
que tranque o veículo com as chaves
dentro dele.
O aviso soa até a chave ser removida do
interruptor da ignição ou a porta do
condutor ser fechada. D150328AFD
Indicador de
preaquecimento
(Motor diesel)
Este indicador luminoso acende-se com
a ligação da ignição (interruptor na
posição ON). O motor pode-se ligardepois do indicador luminoso de
preaquecimento se apagar. O tempo de
acendimento do indicador varia com a
temperatura da água, a temperatura do
ar e a carga da bateria.
✽✽ NOTA
Se o motor não arrancar nos 10
segundos posteriores à conclusão do
preaquecimento, volte a colocar o
interruptor da ignição na posição
“LOCK” durante 10 segundos, e depois
na posição “ON”, para voltar a efectuar
o preaquecimento do motor.
SET

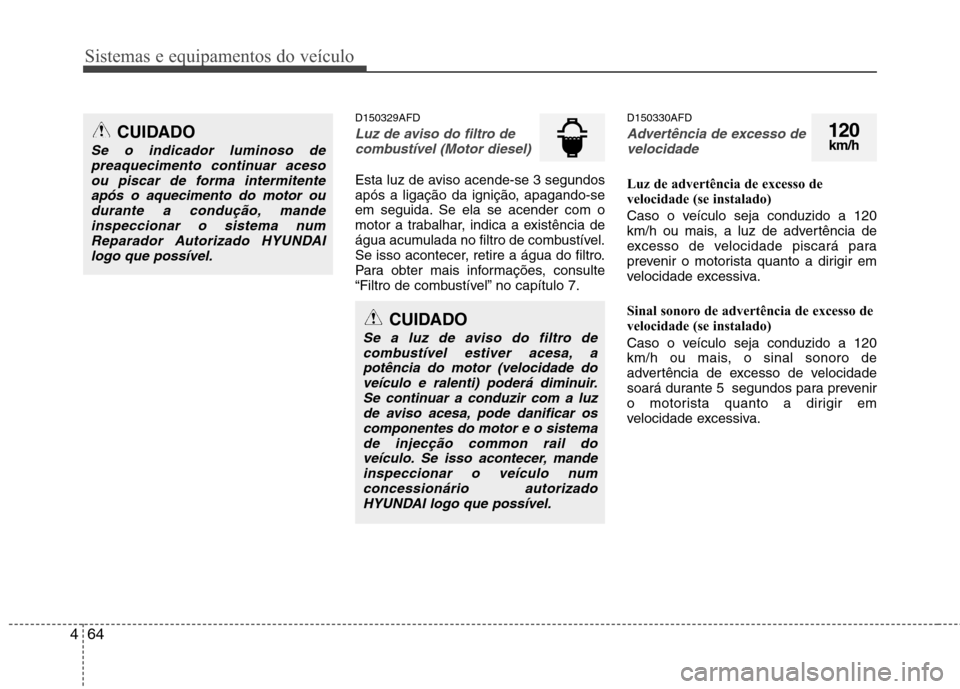

Sistemas e equipamentos do veículo
64
4
D150329AFD
Luz de aviso do filtro de
combustível (Motor diesel)
Esta luz de aviso acende-se 3 segundos
após a ligação da ignição, apagando-se
em seguida. Se ela se acender com o
motor a trabalhar, indica a existência de
água acumulada no filtro de combustível.
Se isso acontecer, retire a água do filtro.
Para obter mais informações, consulte
“Filtro de combustível” no capítulo 7. D150330AFD
Advertência de excesso de
velocidade
Luz de advertência de excesso de
velocidade (se instalado)
Caso o veículo seja conduzido a 120
km/h ou mais, a luz de advertência de
excesso de velocidade piscará para
prevenir o motorista quanto a dirigir em
velocidade excessiva.
Sinal sonoro de advertência de excesso de
velocidade (se instalado)
Caso o veículo seja conduzido a 120
km/h ou mais, o sinal sonoro de
advertência de excesso de velocidade
soará durante 5 segundos para prevenir
o motorista quanto a dirigir em
velocidade excessiva.
CUIDADO
Se a luz de aviso do filtro de combustível estiver acesa, apotência do motor (velocidade doveículo e ralenti) poderá diminuir.
Se continuar a conduzir com a luzde aviso acesa, pode danificar oscomponentes do motor e o sistema de injecção common rail do
veículo. Se isso acontecer, mandeinspeccionar o veículo numconcessionário autorizadoHYUNDAI logo que possível.
CUIDADO
Se o indicador luminoso depreaquecimento continuar aceso
ou piscar de forma intermitenteapós o aquecimento do motor oudurante a condução, mande inspeccionar o sistema num
Reparador Autorizado HYUNDAIlogo que possível.
120km/h

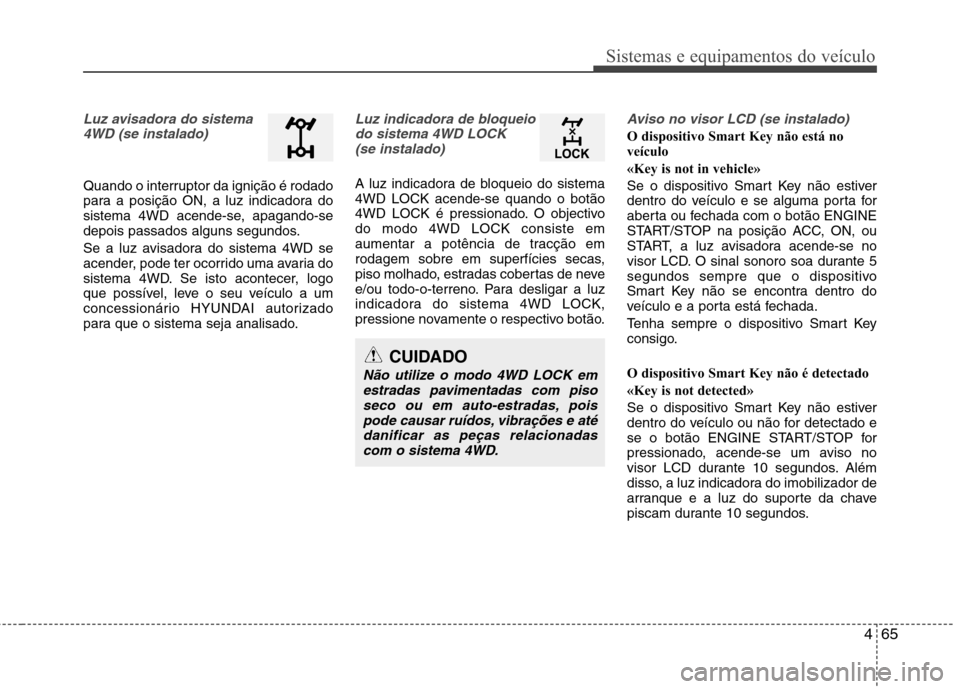

465
Sistemas e equipamentos do veículo
Luz avisadora do sistema4WD (se instalado)
Quando o interruptor da ignição é rodado
para a posição ON, a luz indicadora do
sistema 4WD acende-se, apagando-se
depois passados alguns segundos.
Se a luz avisadora do sistema 4WD se
acender, pode ter ocorrido uma avaria do
sistema 4WD. Se isto acontecer, logo
que possível, leve o seu veículo a um
concessionário HYUNDAI autorizado
para que o sistema seja analisado.
Luz indicadora de bloqueiodo sistema 4WD LOCK (se instalado)
A luz indicadora de bloqueio do sistema 4WD LOCK acende-se quando o botão
4WD LOCK é pressionado. O objectivodo modo 4WD LOCK consiste em
aumentar a potência de tracção em
rodagem sobre em superfícies secas,
piso molhado, estradas cobertas de neve
e/ou todo-o-terreno. Para desligar a luz
indicadora do sistema 4WD LOCK,
pressione novamente o respectivo botão.
Aviso no visor LCD (se instalado)
O dispositivo Smart Key não está no
veículo
«Key is not in vehicle»
Se o dispositivo Smart Key não estiver
dentro do veículo e se alguma porta for
aberta ou fechada com o botão ENGINE
START/STOP na posição ACC, ON, ou
START, a luz avisadora acende-se no
visor LCD. O sinal sonoro soa durante 5
segundos sempre que o dispositivo
Smart Key não se encontra dentro do
veículo e a porta está fechada.
Tenha sempre o dispositivo Smart Key
consigo.
O dispositivo Smart Key não é detectado
«Key is not detected»
Se o dispositivo Smart Key não estiver
dentro do veículo ou não for detectado e
se o botão ENGINE START/STOP for
pressionado, acende-se um aviso no
visor LCD durante 10 segundos. Além
disso, a luz indicadora do imobilizador de
arranque e a luz do suporte da chave
piscam durante 10 segundos.
CUIDADO
Não utilize o modo 4WD LOCK emestradas pavimentadas com pisoseco ou em auto-estradas, pois
pode causar ruídos, vibrações e atédanificar as peças relacionadascom o sistema 4WD.

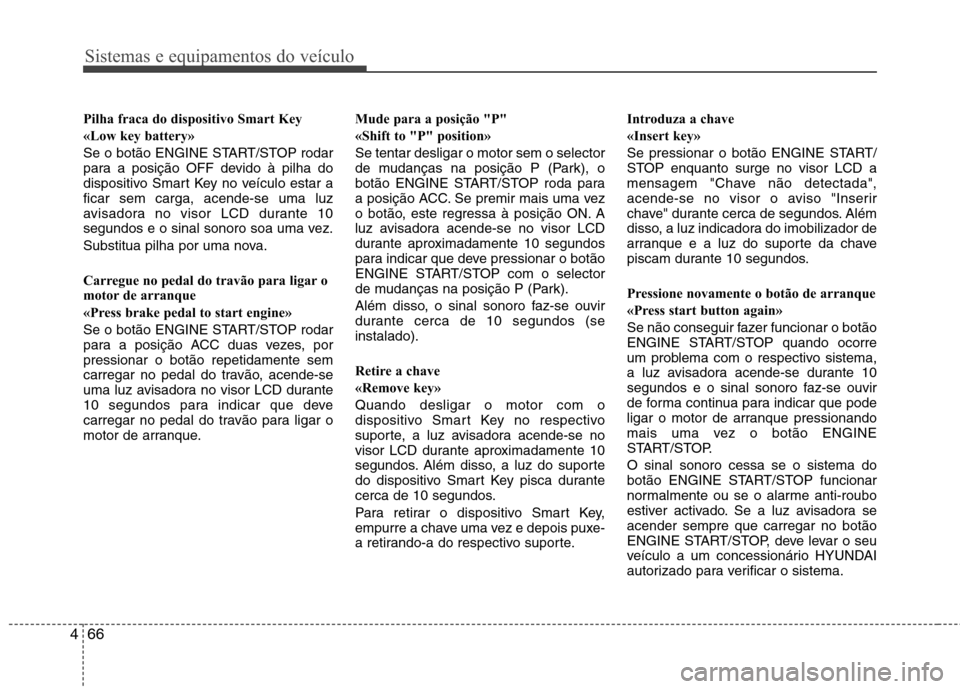

Sistemas e equipamentos do veículo
66
4
Pilha fraca do dispositivo Smart Key
«Low key battery»
Se o botão ENGINE START/STOP rodar
para a posição OFF devido à pilha do
dispositivo Smart Key no veículo estar aficar sem carga, acende-se uma luz
avisadora no visor LCD durante 10
segundos e o sinal sonoro soa uma vez.
Substitua pilha por uma nova.
Carregue no pedal do travão para ligar o
motor de arranque
«Press brake pedal to start engine»
Se o botão ENGINE START/STOP rodar
para a posição ACC duas vezes, porpressionar o botão repetidamente sem
carregar no pedal do travão, acende-se
uma luz avisadora no visor LCD durante
10 segundos para indicar que deve
carregar no pedal do travão para ligar o
motor de arranque. Mude para a posição "P"
«Shift to "P" position»Se tentar desligar o motor sem o selector
de mudanças na posição P (Park), o
botão ENGINE START/STOP roda para
a posição ACC. Se premir mais uma vez
o botão, este regressa à posição ON. A
luz avisadora acende-se no visor LCD
durante aproximadamente 10 segundos
para indicar que deve pressionar o botão
ENGINE START/STOP com o selector
de mudanças na posição P (Park).
Além disso, o sinal sonoro faz-se ouvir
durante cerca de 10 segundos (seinstalado).
Retire a chave
«Remove key»Quando desligar o motor com o
dispositivo Smart Key no respectivo
suporte, a luz avisadora acende-se no
visor LCD durante aproximadamente 10
segundos. Além disso, a luz do suporte
do dispositivo Smart Key pisca durante
cerca de 10 segundos.
Para retirar o dispositivo Smart Key,
empurre a chave uma vez e depois puxe-
a retirando-a do respectivo suporte.Introduza a chave
«Insert key»
Se pressionar o botão ENGINE START/
STOP enquanto surge no visor LCD a
mensagem "Chave não detectada",
acende-se no visor o aviso "Inserir
chave" durante cerca de segundos. Além
disso, a luz indicadora do imobilizador de
arranque e a luz do suporte da chave
piscam durante 10 segundos.
Pressione novamente o botão de arranque
«Press start button again»
Se não conseguir fazer funcionar o botão
ENGINE START/STOP quando ocorre
um problema com o respectivo sistema,
a luz avisadora acende-se durante 10
segundos e o sinal sonoro faz-se ouvir
de forma continua para indicar que pode
ligar o motor de arranque pressionando
mais uma vez o botão ENGINE
START/STOP. O sinal sonoro cessa se o sistema do
botão ENGINE START/STOP funcionar
normalmente ou se o alarme anti-roubo
estiver activado. Se a luz avisadora seacender sempre que carregar no botão
ENGINE START/STOP, deve levar o seu
veículo a um concessionário HYUNDAI
autorizado para verificar o sistema.

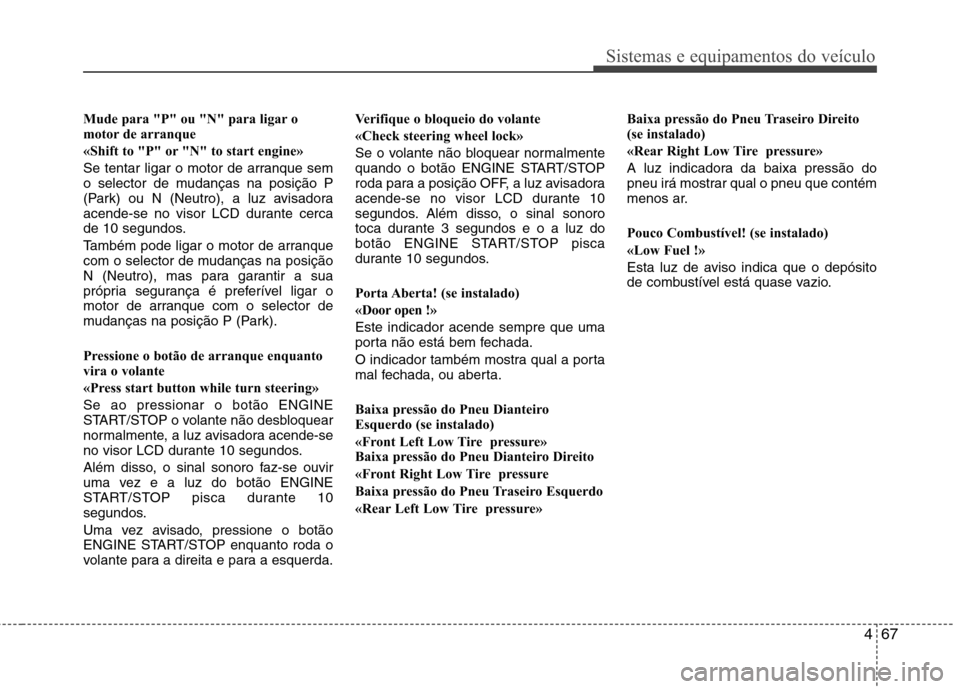

467
Sistemas e equipamentos do veículo
Mude para "P" ou "N" para ligar o
motor de arranque
«Shift to "P" or "N" to start engine»
Se tentar ligar o motor de arranque sem
o selector de mudanças na posição P
(Park) ou N (Neutro), a luz avisadora
acende-se no visor LCD durante cerca
de 10 segundos.
Também pode ligar o motor de arranque
com o selector de mudanças na posição
N (Neutro), mas para garantir a sua
própria segurança é preferível ligar o
motor de arranque com o selector de
mudanças na posição P (Park).
Pressione o botão de arranque enquanto
vira o volante
«Press start button while turn steering»Se ao pressionar o botão ENGINE
START/STOP o volante não desbloquear
normalmente, a luz avisadora acende-se
no visor LCD durante 10 segundos.
Além disso, o sinal sonoro faz-se ouvir
uma vez e a luz do botão ENGINE
START/STOP pisca durante 10
segundos.
Uma vez avisado, pressione o botão
ENGINE START/STOP enquanto roda o
volante para a direita e para a esquerda.Verifique o bloqueio do volante
«Check steering wheel lock»
Se o volante não bloquear normalmente
quando o botão ENGINE START/STOP
roda para a posição OFF, a luz avisadora
acende-se no visor LCD durante 10
segundos. Além disso, o sinal sonoro
toca durante 3 segundos e o a luz do
botão ENGINE START/STOP pisca
durante 10 segundos.
Porta Aberta! (se instalado)
«Door open !»Este indicador acende sempre que uma
porta não está bem fechada.
O indicador também mostra qual a porta
mal fechada, ou aberta.
Baixa pressão do Pneu Dianteiro
Esquerdo (se instalado)
«Front Left Low Tire pressure»
Baixa pressão do Pneu Dianteiro Direito
«Front Right Low Tire pressure
Baixa pressão do Pneu Traseiro Esquerdo
«Rear Left Low Tire pressure»
Baixa pressão do Pneu Traseiro Direito
(se instalado)
«Rear Right Low Tire pressure»
A luz indicadora da baixa pressão do
pneu irá mostrar qual o pneu que contém
menos ar.
Pouco Combustível! (se instalado)
«Low Fuel !»
Esta luz de aviso indica que o depósito
de combustível está quase vazio.

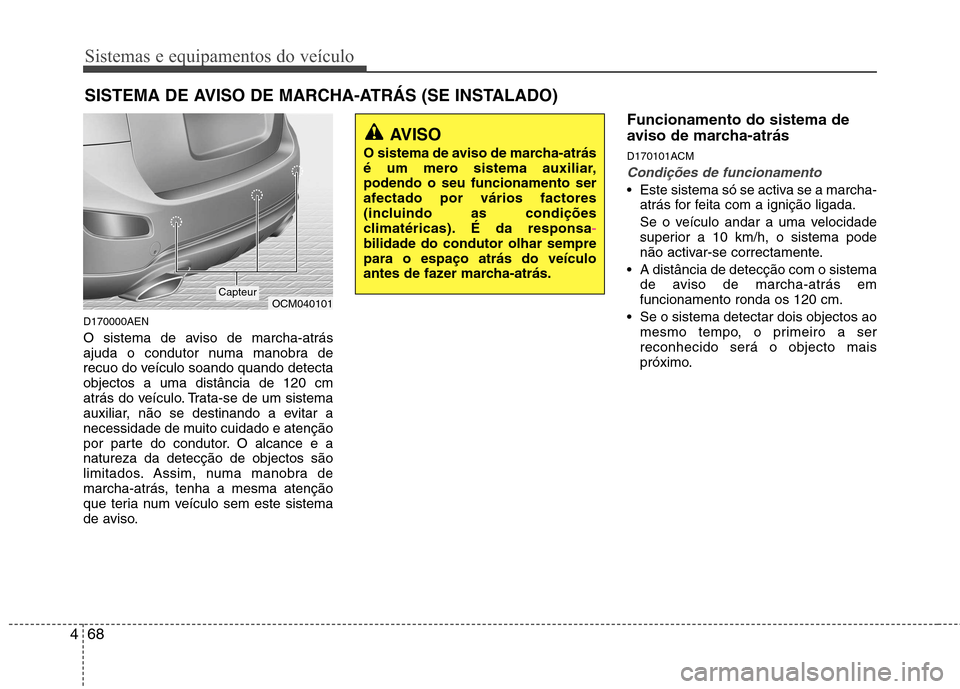

Sistemas e equipamentos do veículo
68
4
D170000AEN
O sistema de aviso de marcha-atrás
ajuda o condutor numa manobra de
recuo do veículo soando quando detectaobjectos a uma distância de 120 cm
atrás do veículo. Trata-se de um sistema
auxiliar, não se destinando a evitar a
necessidade de muito cuidado e atenção
por parte do condutor. O alcance e anatureza da detecção de objectos são
limitados. Assim, numa manobra de
marcha-atrás, tenha a mesma atenção
que teria num veículo sem este sistema
de aviso. Funcionamento do sistema de
aviso de marcha-atrás
D170101ACM
Condições de funcionamento
Este sistema só se activa se a marcha-
atrás for feita com a ignição ligada.
Se o veículo andar a uma velocidade
superior a 10 km/h, o sistema pode
não activar-se correctamente.
A distância de detecção com o sistema de aviso de marcha-atrás emfuncionamento ronda os 120 cm.
Se o sistema detectar dois objectos ao mesmo tempo, o primeiro a serreconhecido será o objecto mais
próximo.
SISTEMA DE AVISO DE MARCHA-ATRÁS (SE INSTALADO)
AVISO
O sistema de aviso de marcha-atrás
é um mero sistema auxiliar,podendo o seu funcionamento ser
afectado por vários factores
(incluindo as condições
climatéricas). É da responsa
-bilidade do condutor olhar sempre para o espaço atrás do veículo
antes de fazer marcha-atrás.
OCM040101Capteur
