2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

65
O que fazer em caso de emergência

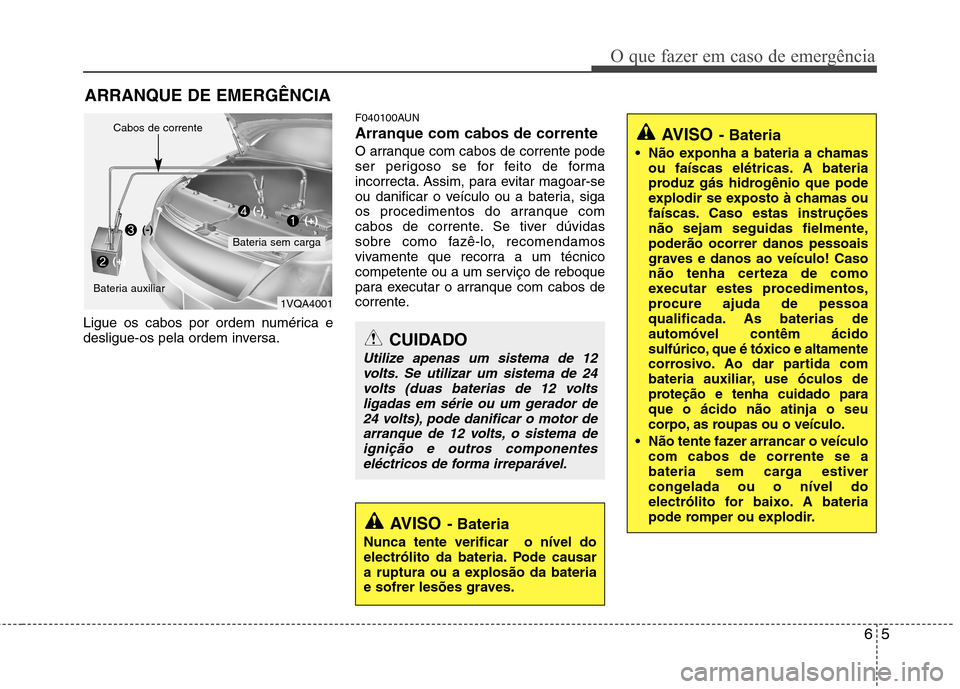

ARRANQUE DE EMERGÊNCIA
Ligue os cabos por ordem numérica e
desligue-os pela ordem inversa. F040100AUN Arranque com cabos de corrente
O arranque com cabos de corrente pode
ser perigoso se for feito de forma
incorrecta. Assim, para evitar magoar-se
ou danificar o veículo ou a bateria, siga
os procedimentos do arranque com
cabos de corrente. Se tiver dúvidas
sobre como fazê-lo, recomendamos
vivamente que recorra a um técnico
competente ou a um serviço de reboque
para executar o arranque com cabos de
corrente.
CUIDADO
Utilize apenas um sistema de 12
volts. Se utilizar um sistema de 24volts (duas baterias de 12 volts
ligadas em série ou um gerador de24 volts), pode danificar o motor dearranque de 12 volts, o sistema de ignição e outros componentes
eléctricos de forma irreparável.
AVISO - Bateria
Nunca tente verificar o nível do
electrólito da bateria. Pode causar
a ruptura ou a explosão da bateria
e sofrer lesões graves.
1VQA4001
Bateria sem carga
Cabos de corrente
Bateria auxiliar(-)
(+)
(+)(-)
AVISO - Bateria
Não exponha a bateria a chamas ou faíscas elétricas. A bateria
produz gás hidrogênio que pode
explodir se exposto à chamas ou
faíscas. Caso estas instruções
não sejam seguidas fielmente,poderão ocorrer danos pessoais
graves e danos ao veículo! Caso
não tenha certeza de como
executar estes procedimentos,
procure ajuda de pessoa
qualificada. As baterias deautomóvel contêm ácido
sulfúrico, que é tóxico e altamente
corrosivo. Ao dar partida com
bateria auxiliar, use óculos de
proteção e tenha cuidado paraque o ácido não atinja o seu
corpo, as roupas ou o veículo.
Não tente fazer arrancar o veículo com cabos de corrente se a
bateria sem carga estiver
congelada ou o nível do
electrólito for baixo. A bateria
pode romper ou explodir.

O que fazer em caso de emergência
6
6
F040101AFD

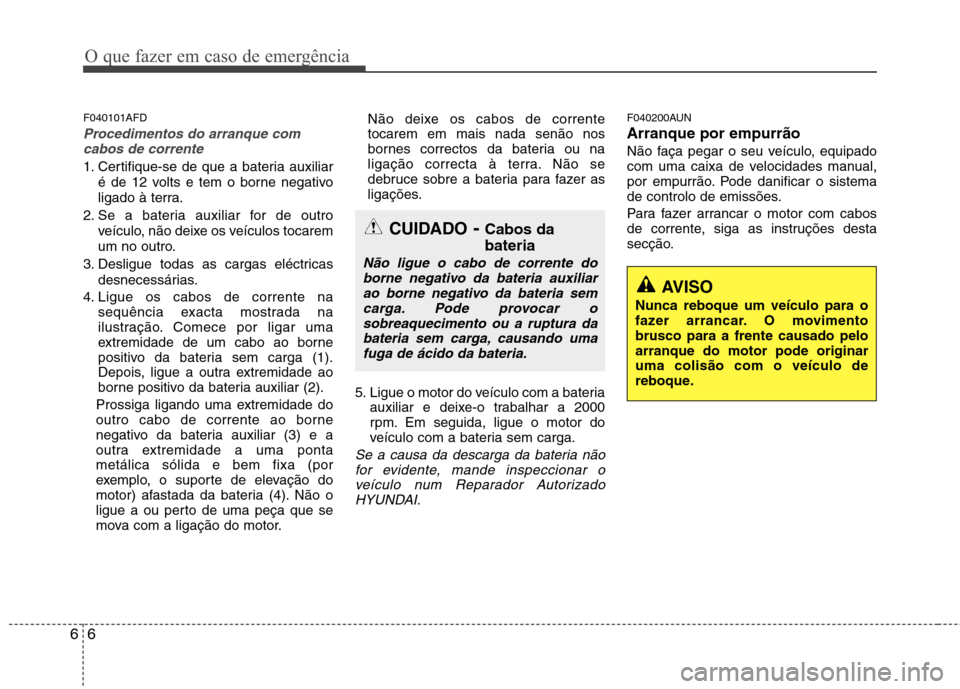

Procedimentos do arranque com
cabos de corrente
1. Certifique-se de que a bateria auxiliar
é de 12 volts e tem o borne negativo
ligado à terra.
2. Se a bateria auxiliar for de outro veículo, não deixe os veículos tocarem
um no outro.
3. Desligue todas as cargas eléctricas desnecessárias.
4. Ligue os cabos de corrente na sequência exacta mostrada na
ilustração. Comece por ligar uma
extremidade de um cabo ao borne
positivo da bateria sem carga (1).
Depois, ligue a outra extremidade ao
borne positivo da bateria auxiliar (2).
Prossiga ligando uma extremidade do
outro cabo de corrente ao borne
negativo da bateria auxiliar (3) e a
outra extremidade a uma pontametálica sólida e bem fixa (por
exemplo, o suporte de elevação do
motor) afastada da bateria (4). Não o
ligue a ou perto de uma peça que se
mova com a ligação do motor. Não deixe os cabos de correntetocarem em mais nada senão nos
bornes correctos da bateria ou na
ligação correcta à terra. Não se
debruce sobre a bateria para fazer as
ligações.
5. Ligue o motor do veículo com a bateria auxiliar e deixe-o trabalhar a 2000
rpm. Em seguida, ligue o motor do
veículo com a bateria sem carga.
Se a causa da descarga da bateria não
for evidente, mande inspeccionar oveículo num Reparador AutorizadoHYUNDAI.
F040200AUN Arranque por empurrão
Não faça pegar o seu veículo, equipado
com uma caixa de velocidades manual,
por empurrão. Pode danificar o sistema
de controlo de emissões.
Para fazer arrancar o motor com cabos
de corrente, siga as instruções desta
secção.
CUIDADO - Cabos da bateria
Não ligue o cabo de corrente do
borne negativo da bateria auxiliarao borne negativo da bateria semcarga. Pode provocar o
sobreaquecimento ou a ruptura dabateria sem carga, causando umafuga de ácido da bateria.
AVISO
Nunca reboque um veículo para o
fazer arrancar. O movimentobrusco para a frente causado peloarranque do motor pode originaruma colisão com o veículo de
reboque.

67
O que fazer em caso de emergência

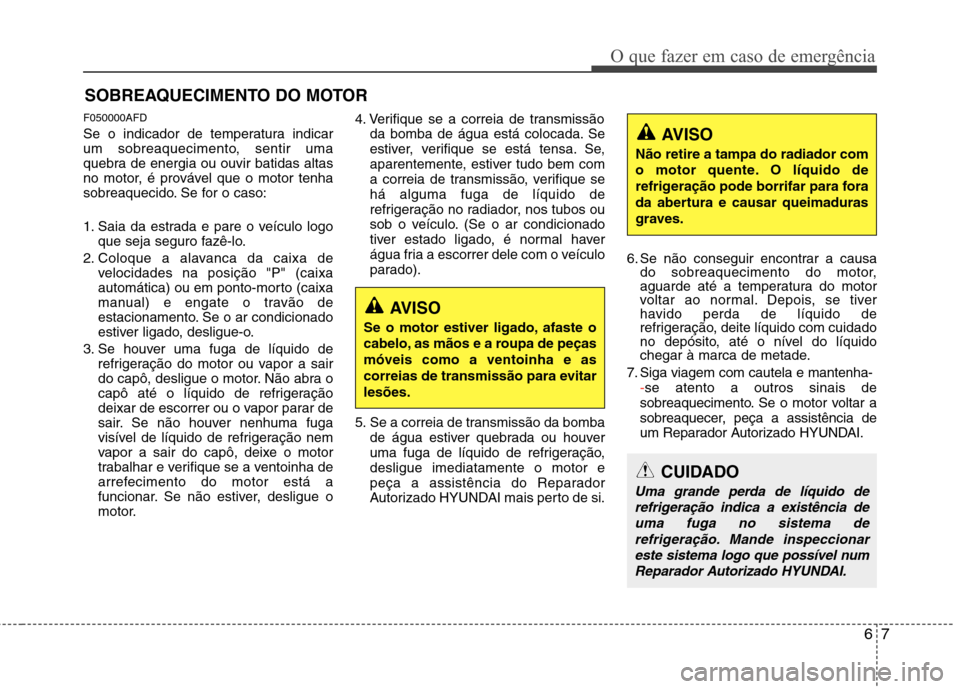

SOBREAQUECIMENTO DO MOTOR
F050000AFD
Se o indicador de temperatura indicar
um sobreaquecimento, sentir uma
quebra de energia ou ouvir batidas altas
no motor, é provável que o motor tenha
sobreaquecido. Se for o caso:
1. Saia da estrada e pare o veículo logo que seja seguro fazê-lo.
2. Coloque a alavanca da caixa de velocidades na posição "P" (caixa
automática) ou em ponto-morto (caixa
manual) e engate o travão de
estacionamento. Se o ar condicionado
estiver ligado, desligue-o.
3. Se houver uma fuga de líquido de refrigeração do motor ou vapor a sair
do capô, desligue o motor. Não abra o
capô até o líquido de refrigeração
deixar de escorrer ou o vapor parar de
sair. Se não houver nenhuma fuga
visível de líquido de refrigeração nem
vapor a sair do capô, deixe o motor
trabalhar e verifique se a ventoinha de
arrefecimento do motor está a
funcionar. Se não estiver, desligue o
motor. 4. Verifique se a correia de transmissão
da bomba de água está colocada. Se
estiver, verifique se está tensa. Se,
aparentemente, estiver tudo bem com
a correia de transmissão, verifique sehá alguma fuga de líquido de
refrigeração no radiador, nos tubos ou
sob o veículo. (Se o ar condicionado
tiver estado ligado, é normal haver
água fria a escorrer dele com o veículo
parado).
5. Se a correia de transmissão da bomba de água estiver quebrada ou houver
uma fuga de líquido de refrigeração,desligue imediatamente o motor e
peça a assistência do Reparador
Autorizado HYUNDAI mais perto de si. 6. Se não conseguir encontrar a causa
do sobreaquecimento do motor,
aguarde até a temperatura do motor
voltar ao normal. Depois, se tiver
havido perda de líquido de
refrigeração, deite líquido com cuidado
no depósito, até o nível do líquido
chegar à marca de metade.
7. Siga viagem com cautela e mantenha-
-se atento a outros sinais de
sobreaquecimento. Se o motor voltar a
sobreaquecer, peça a assistência de
um Reparador Autorizado HYUNDAI.
AVISO
Se o motor estiver ligado, afaste o
cabelo, as mãos e a roupa de peçasmóveis como a ventoinha e as
correias de transmissão para evitarlesões.
AVISO
Não retire a tampa do radiador com
o motor quente. O líquido de
refrigeração pode borrifar para fora
da abertura e causar queimaduras
graves.
CUIDADO
Uma grande perda de líquido de refrigeração indica a existência deuma fuga no sistema derefrigeração. Mande inspeccionar este sistema logo que possível numReparador Autorizado HYUNDAI.

O que fazer em caso de emergência
8
6

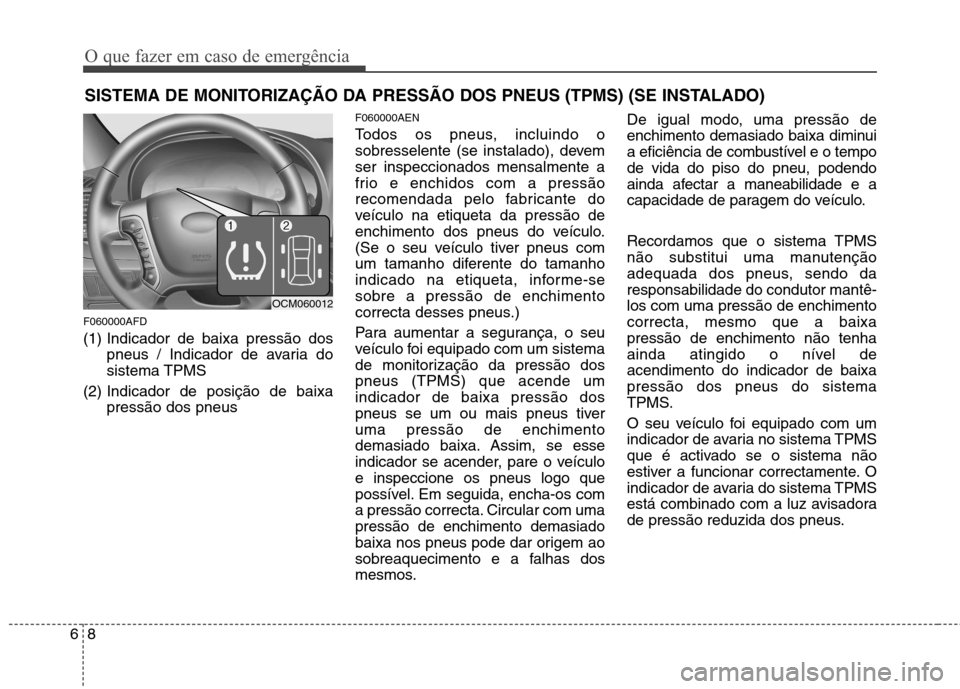

SISTEMA DE MONITORIZAÇÃO DA PRESSÃO DOS PNEUS (TPMS) (SE INSTALADO)
F060000AFD
(1) Indicador de baixa pressão dos pneus / Indicador de avaria do sistema TPMS
(2) Indicador de posição de baixa pressão dos pneus F060000AEN
Todos os pneus, incluindo o
sobresselente (se instalado), devemser inspeccionados mensalmente a
frio e enchidos com a pressão
recomendada pelo fabricante do
veículo na etiqueta da pressão de
enchimento dos pneus do veículo.
(Se o seu veículo tiver pneus com
um tamanho diferente do tamanho
indicado na etiqueta, informe-sesobre a pressão de enchimento
correcta desses pneus.)
Para aumentar a segurança, o seu
veículo foi equipado com um sistema
de monitorização da pressão dospneus (TPMS) que acende umindicador de baixa pressão dos
pneus se um ou mais pneus tiveruma pressão de enchimento
demasiado baixa. Assim, se esse
indicador se acender, pare o veículoe inspeccione os pneus logo que
possível. Em seguida, encha-os com
a pressão correcta. Circular com umapressão de enchimento demasiado
baixa nos pneus pode dar origem ao
sobreaquecimento e a falhas dos
mesmos. De igual modo, uma pressão de
enchimento demasiado baixa diminui
a eficiência de combustível e o tempode vida do piso do pneu, podendo
ainda afectar a maneabilidade e a
capacidade de paragem do veículo.
Recordamos que o sistema TPMS
não substitui uma manutenção
adequada dos pneus, sendo daresponsabilidade do condutor mantê-los com uma pressão de enchimentocorrecta, mesmo que a baixapressão de enchimento não tenha
ainda atingido o nível deacendimento do indicador de baixapressão dos pneus do sistema
TPMS.
O seu veículo foi equipado com um
indicador de avaria no sistema TPMS
que é activado se o sistema não
estiver a funcionar correctamente. O
indicador de avaria do sistema TPMS
está combinado com a luz avisadora
de pressão reduzida dos pneus.
OCM060012

69
O que fazer em caso de emergência

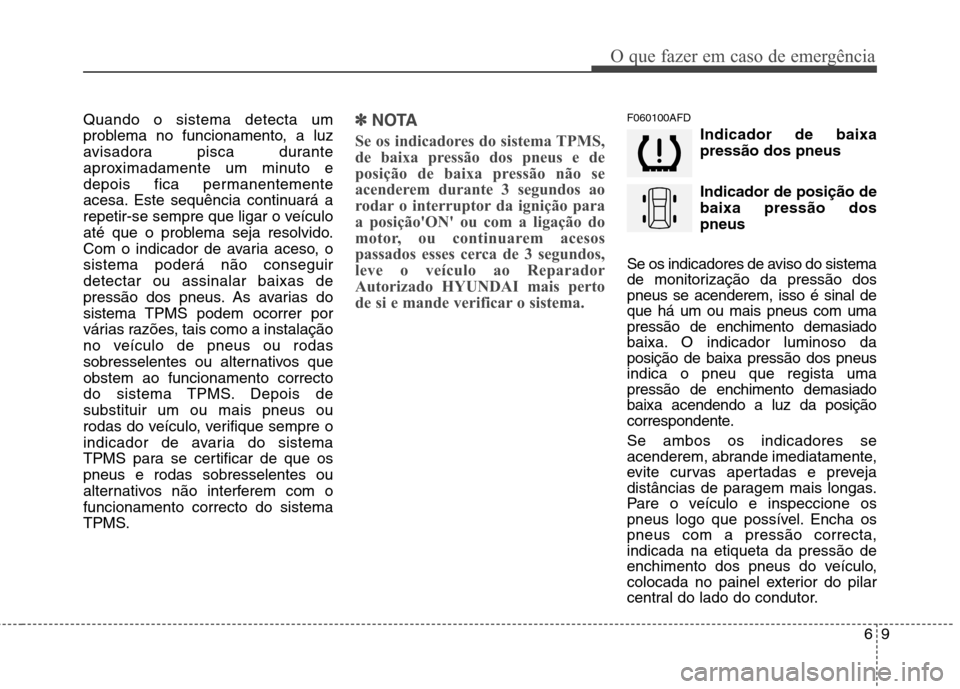

Quando o sistema detecta um
problema no funcionamento, a luz
avisadora pisca durante
aproximadamente um minuto e
depois fica permanentemente
acesa. Este sequência continuará a
repetir-se sempre que ligar o veículo
até que o problema seja resolvido.
Com o indicador de avaria aceso, osistema poderá não conseguirdetectar ou assinalar baixas de
pressão dos pneus. As avarias do
sistema TPMS podem ocorrer por
várias razões, tais como a instalação
no veículo de pneus ou rodas
sobresselentes ou alternativos queobstem ao funcionamento correcto
do sistema TPMS. Depois desubstituir um ou mais pneus ou
rodas do veículo, verifique sempre o
indicador de avaria do sistema
TPMS para se certificar de que ospneus e rodas sobresselentes ou
alternativos não interferem com ofuncionamento correcto do sistema
TPMS.✽✽NOTA
Se os indicadores do sistema TPMS,
de baixa pressão dos pneus e de
posição de baixa pressão não se
acenderem durante 3 segundos ao
rodar o interruptor da ignição para
a posição'ON' ou com a ligação do
motor, ou continuarem acesos
passados esses cerca de 3 segundos,
leve o veículo ao Reparador
Autorizado HYUNDAI mais perto
de si e mande verificar o sistema.F060100AFD Indicador de baixa pressão dos pneus Indicador de posição de baixa pressão dospneus
Se os indicadores de aviso do sistema
de monitorização da pressão dospneus se acenderem, isso é sinal deque há um ou mais pneus com umapressão de enchimento demasiado
baixa. O indicador luminoso daposição de baixa pressão dos pneusindica o pneu que regista umapressão de enchimento demasiadobaixa acendendo a luz da posição
correspondente. Se ambos os indicadores se
acenderem, abrande imediatamente,
evite curvas apertadas e preveja
distâncias de paragem mais longas.
Pare o veículo e inspeccione os
pneus logo que possível. Encha ospneus com a pressão correcta,indicada na etiqueta da pressão de
enchimento dos pneus do veículo,
colocada no painel exterior do pilar
central do lado do condutor.

O que fazer em caso de emergência
10
6

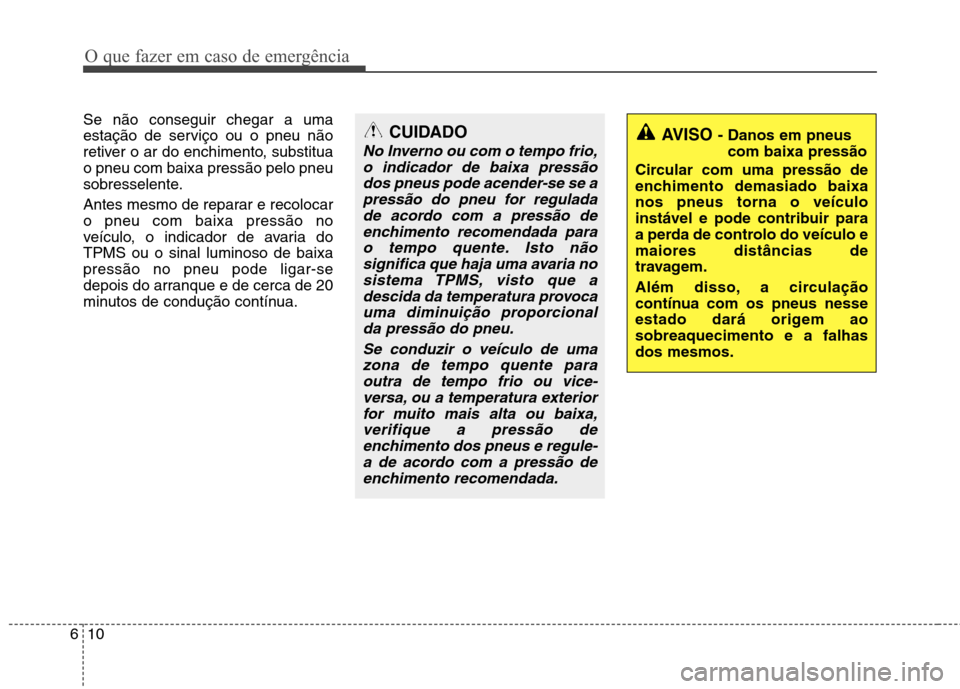

Se não conseguir chegar a uma
estação de serviço ou o pneu não
retiver o ar do enchimento, substituao pneu com baixa pressão pelo pneu
sobresselente.
Antes mesmo de reparar e recolocar o pneu com baixa pressão no
veículo, o indicador de avaria doTPMS ou o sinal luminoso de baixapressão no pneu pode ligar-se
depois do arranque e de cerca de 20
minutos de condução contínua.
AVISO - Danos em pneus
com baixa pressão
Circular com uma pressão de
enchimento demasiado baixanos pneus torna o veículo
instável e pode contribuir para
a perda de controlo do veículo emaiores distâncias de
travagem.
Além disso, a circulação
contínua com os pneus nesse
estado dará origem aosobreaquecimento e a falhasdos mesmos.CUIDADO
No Inverno ou com o tempo frio, o indicador de baixa pressãodos pneus pode acender-se se a pressão do pneu for reguladade acordo com a pressão deenchimento recomendada para o tempo quente. Isto nãosignifica que haja uma avaria nosistema TPMS, visto que adescida da temperatura provoca uma diminuição proporcionalda pressão do pneu.
Se conduzir o veículo de umazona de tempo quente paraoutra de tempo frio ou vice- versa, ou a temperatura exteriorfor muito mais alta ou baixa,verifique a pressão de enchimento dos pneus e regule-a de acordo com a pressão deenchimento recomendada.

611
O que fazer em caso de emergência

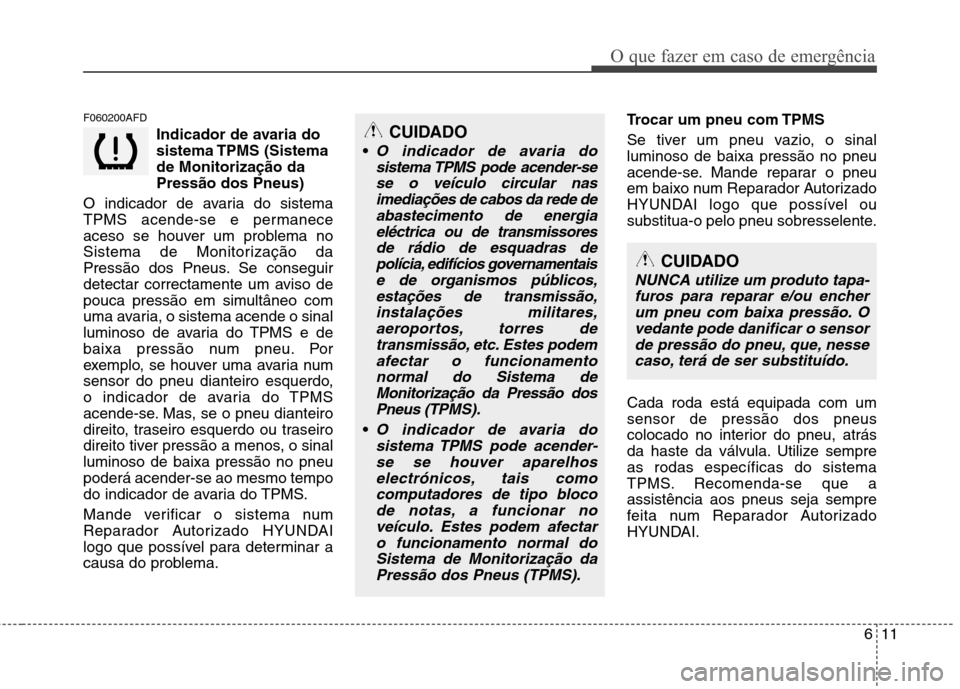

F060200AFDIndicador de avaria do
sistema TPMS (Sistemade Monitorização daPressão dos Pneus)
O indicador de avaria do sistema
TPMS acende-se e permanece
aceso se houver um problema no
Sistema de Monitorização da
Pressão dos Pneus. Se conseguir
detectar correctamente um aviso de
pouca pressão em simultâneo com
uma avaria, o sistema acende o sinal
luminoso de avaria do TPMS e de
baixa pressão num pneu. Por
exemplo, se houver uma avaria num
sensor do pneu dianteiro esquerdo,
o indicador de avaria do TPMS
acende-se. Mas, se o pneu dianteiro
direito, traseiro esquerdo ou traseiro
direito tiver pressão a menos, o sinalluminoso de baixa pressão no pneupoderá acender-se ao mesmo tempo
do indicador de avaria do TPMS.
Mande verificar o sistema num
Reparador Autorizado HYUNDAI
logo que possível para determinar a
causa do problema. Trocar um pneu com TPMS
Se tiver um pneu vazio, o sinal luminoso de baixa pressão no pneu
acende-se. Mande reparar o pneu
em baixo num Reparador Autorizado
HYUNDAI logo que possível ou
substitua-o pelo pneu sobresselente. Cada roda está equipada com um sensor de pressão dos pneus
colocado no interior do pneu, atrás
da haste da válvula. Utilize sempreas rodas específicas do sistema
TPMS. Recomenda-se que aassistência aos pneus seja sempre
feita num Reparador Autorizado
HYUNDAI.
CUIDADO

O indicador de avaria do sistema TPMS pode acender-se se o veículo circular nasimediações de cabos da rede deabastecimento de energiaeléctrica ou de transmissores de rádio de esquadras depolícia, edifícios governamentaise de organismos públicos, estações de transmissão,instalações militares,aeroportos, torres de transmissão, etc. Estes podemafectar o funcionamentonormal do Sistema de Monitorização da Pressão dosPneus (T PMS).
O indicador de avaria do
sistema TPMS pode acender- se se houver aparelhoselectrónicos, tais comocomputadores de tipo blocode notas, a funcionar no veículo. Estes podem afectaro funcionamento normal doSistema de Monitorização da Pressão dos Pneus (TPMS).
CUIDADO
NUNCA utilize um produto tapa-furos para reparar e/ou encherum pneu com baixa pressão. O vedante pode danificar o sensorde pressão do pneu, que, nessecaso, terá de ser substituído.

O que fazer em caso de emergência
12
6

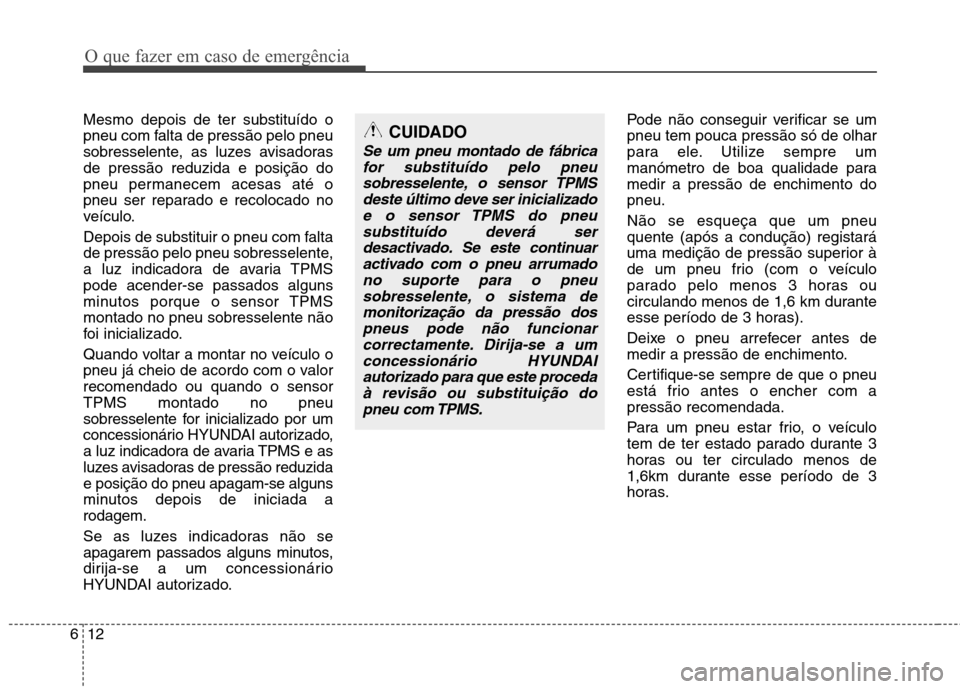

Mesmo depois de ter substituído o
pneu com falta de pressão pelo pneu
sobresselente, as luzes avisadorasde pressão reduzida e posição do
pneu permanecem acesas até o
pneu ser reparado e recolocado no
veículo.
Depois de substituir o pneu com falta
de pressão pelo pneu sobresselente,
a luz indicadora de avaria TPMSpode acender-se passados alguns
minutos porque o sensor TPMSmontado no pneu sobresselente não
foi inicializado.
Quando voltar a montar no veículo o
pneu já cheio de acordo com o valorrecomendado ou quando o sensor
TPMS montado no pneu
sobresselente for inicializado por um
concessionário HYUNDAI autorizado,
a luz indicadora de avaria TPMS e as
luzes avisadoras de pressão reduzidae posição do pneu apagam-se alguns
minutos depois de iniciada arodagem.
Se as luzes indicadoras não se
apagarem passados alguns minutos,
dirija-se a um c oncessionário
HYUNDAI autorizado. Pode não conseguir verificar se umpneu tem pouca pressão só de olhar
para ele. Utilize sempre um
manómetro de boa qualidade paramedir a pressão de enchimento dopneu. Não se esqueça que um pneu quente (após a condução) registará
uma medição de pressão superior à
de um pneu frio (com o veículo
parado pelo menos 3 horas ou
circulando menos de 1,6 km durante
esse período de 3 horas).
Deixe o pneu arrefecer antes de
medir a pressão de enchimento.
Certifique-se sempre de que o pneu
está frio antes o encher com apressão recomendada.
Para um pneu estar frio, o veículo
tem de ter estado parado durante 3
horas ou ter circulado menos de
1,6km durante esse período de 3
horas.CUIDADO
Se um pneu montado de fábrica
for substituído pelo pneusobresselente, o sensor TPMS deste último deve ser inicializadoe o sensor TPMS do pneusubstituído deverá ser desactivado. Se este continuaractivado com o pneu arrumadono suporte para o pneu sobresselente, o sistema demonitorização da pressão dospneus pode não funcionar correctamente. Dirija-se a umconcessionário HYUNDAIautorizado para que este procedaà revisão ou substituição do pneu com TPMS.
