2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

Manutenção
10
7

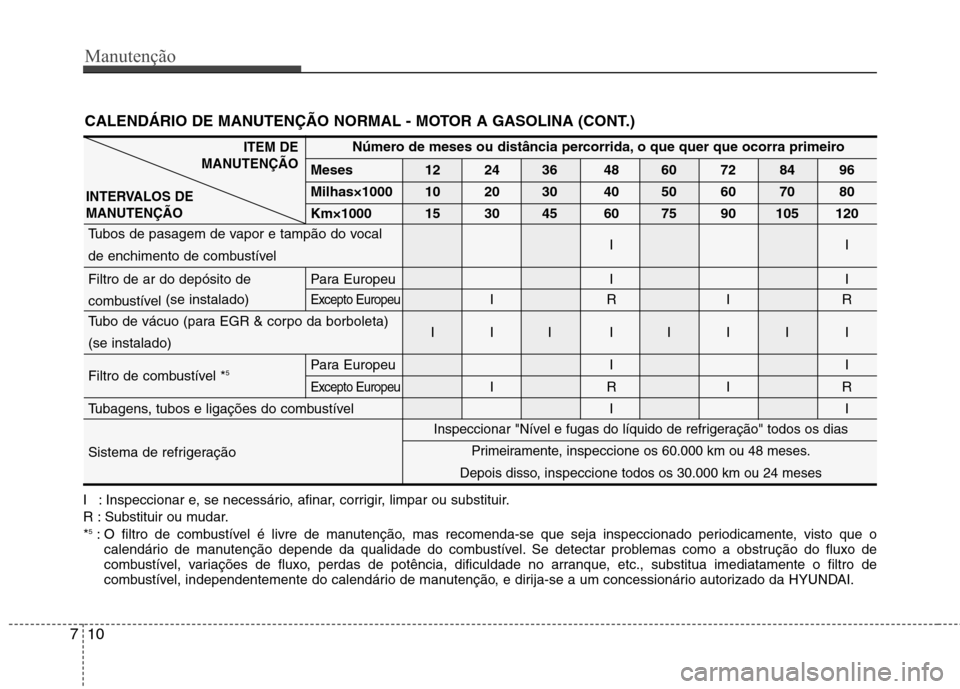

CALENDÁRIO DE MANUTENÇÃO NORMAL - MOTOR A GASOLINA (CONT.)
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir.
R : Substituir ou mudar.* 5
: O filtro de combustível é livre de manutenção, mas recomenda-se que seja inspeccionado periodicamente, visto que o
calendário de manutenção depende da qualidade do combustível. Se detectar problemas como a obstrução do fluxo de
combustível, variações de fluxo, perdas de potência, dificuldade no arranque, etc., substitua imediatamente o filtro de
combustível, independentemente do calendário de manutenção, e dirija-se a um concessionário autorizado da HYUNDAI.
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃONúmero de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96
Milhas×1000 10 20 30 40 50 60 70 80
Km×1000 15 30 45 60 75 90 105 120
Tubos de pasagem de vapor e tampão do vocal
de enchimento de combustível II
Filtro de ar do depósito de Para Europeu I I
combustível (se instalado)
Excepto EuropeuIRIR
Tubo de vácuo (para EGR & corpo da borboleta)(se instalado) III IIIII
Filtro de combustível * 5Para Europeu I
I
Excepto EuropeuIRIR
Tubagens, tubos e ligações do combustível II
Sistema de refrigeração
Inspeccionar "Nível e fugas do líquido de refrigeração" todos os dias
Primeiramente, inspeccioneos 60.000 km ou 48 meses.
Depois disso,
inspeccionetodos os 30.000 km ou 24 meses

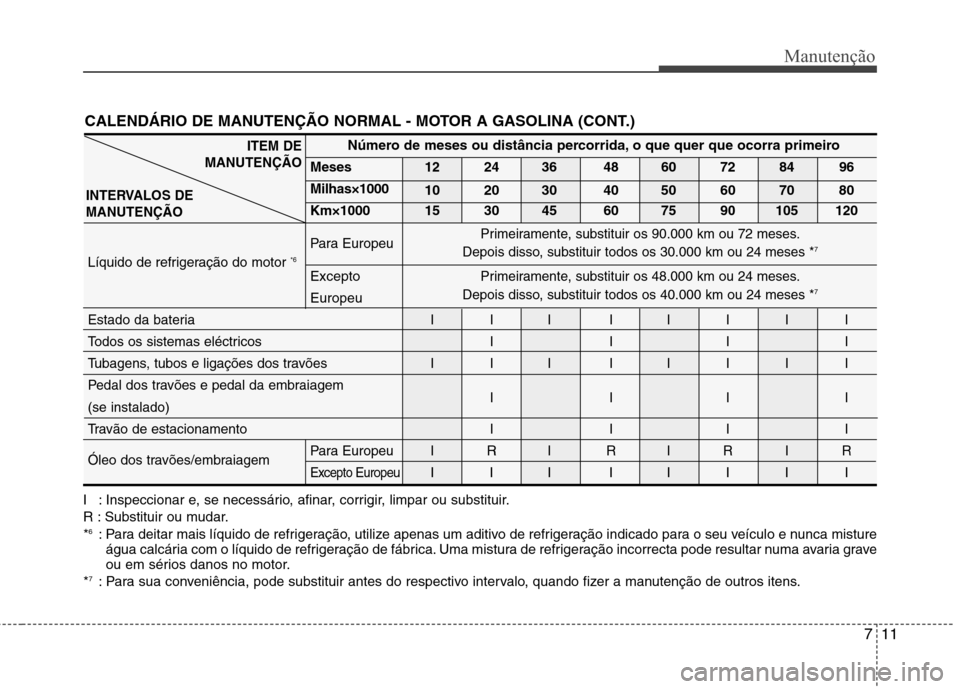

711
Manutenção
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir.
R : Substituir ou mudar.*6
: Para deitar mais líquido de refrigeração, utilize apenas um aditivo de refrigeração indicado para o seu veículo e nunca mistur e
água calcária com o líquido de refrigeração de fábrica. Uma mistura de refrigeração incorrecta pode resultar numa avaria grave
ou em sérios danos no motor.
* 7
: Para sua conveniência, pode substituir antes do respectivo intervalo, quando fizer a manutenção de outros itens.
Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96 Milhas×1000
10 20 30 40 50 60 70 80
Km×1000 15 30 45 60 75 90 105 120
Para Europeu
Líquido de refrigeração do motor *6
Excepto Europeu
Estado da bateria
I I I I I I I I
Todos os sistemas eléctricos I I I I
Tubagens, tubos e ligações dos travões I I I I I I I I
Pedal dos travões e pedal da embraiagem IIII
(se instalado)
Travão de estacionamento I I I I
Óleo dos travões/embraiagem Para Europeu I R I R I R I R
Excepto EuropeuIII IIIII
Primeiramente, substituir os 90.000 km ou 72 meses.
Depois disso, substituir todos os 30.000 km ou 24 meses * 7
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO
CALENDÁRIO DE MANUTENÇÃO NORMAL - MOTOR A GASOLINA (CONT.)
Primeiramente, substituir os 48.000 km ou 24 meses.
Depois disso, substituir todos os 40.000 km ou 24 meses * 7

Manutenção
12
7
Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96 Milhas×1000
10 20 30 40 50 60 70 80
Km×1000 15 30 45 60 75 90 105 120
Travões de disco e calços I I I I I I I I
Tubagem e fluido da direcção assistida I I I I I I I I
Cremalheira, ligação e coberturas da direcção I I I I I I I I
Veio de transmissão e coberturas I I I I
Pneus (pressão & desgaste do piso) I I I I I I I I
Articulações de esfera da suspensão dianteira I I I I I I I I
Parafusos e porcas do chassis e da carroçaria I I I I I I I I
Refrigerante do ar condicionado (se instalado) I I I I I I I I
Compressor do ar condicionado (se instalado) I I I I I I I I
Filtro de ar do sistema de Para Europeu R R R Rclimatização (se instalado)
Excepto EuropeuRRR RRRRR
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir.
R : Substituir ou mudar.

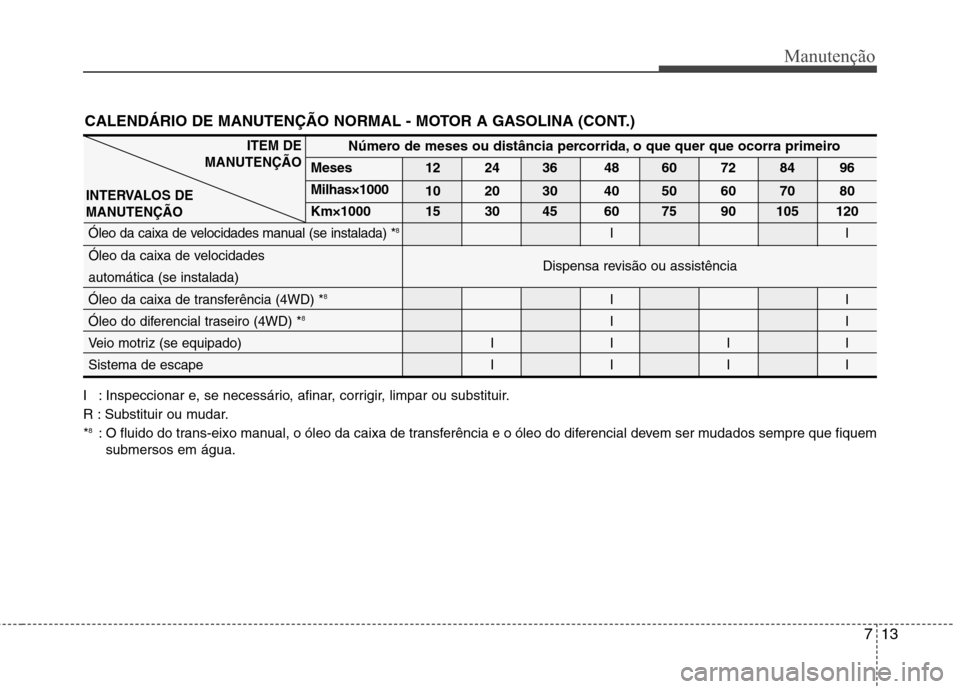

713
Manutenção
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir.
R : Substituir ou mudar.*8
: O fluido do trans-eixo manual, o óleo da caixa de transferência e o óleo do diferencial devem ser mudados sempre que fiquem
submersos em água.
Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96 Milhas×1000
10 20 30 40 50 60 70 80
Km×1000 15 30 45 60 75 90 105 120
Óleo da caixa de velocidades manual (se instalada) * 8II
Óleo da caixa de velocidadesautomática (se instalada)
Óleo da caixa de transferência (4WD) * 8
II
Óleo do diferencial traseiro (4WD) * 8
II
Veio motriz (se equipado) I I I I
Sistema de escape I I I I
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO
CALENDÁRIO DE MANUTENÇÃO NORMAL - MOTOR A GASOLINA (CONT.)
Dispensa revisão ou assistência

Manutenção
14
7

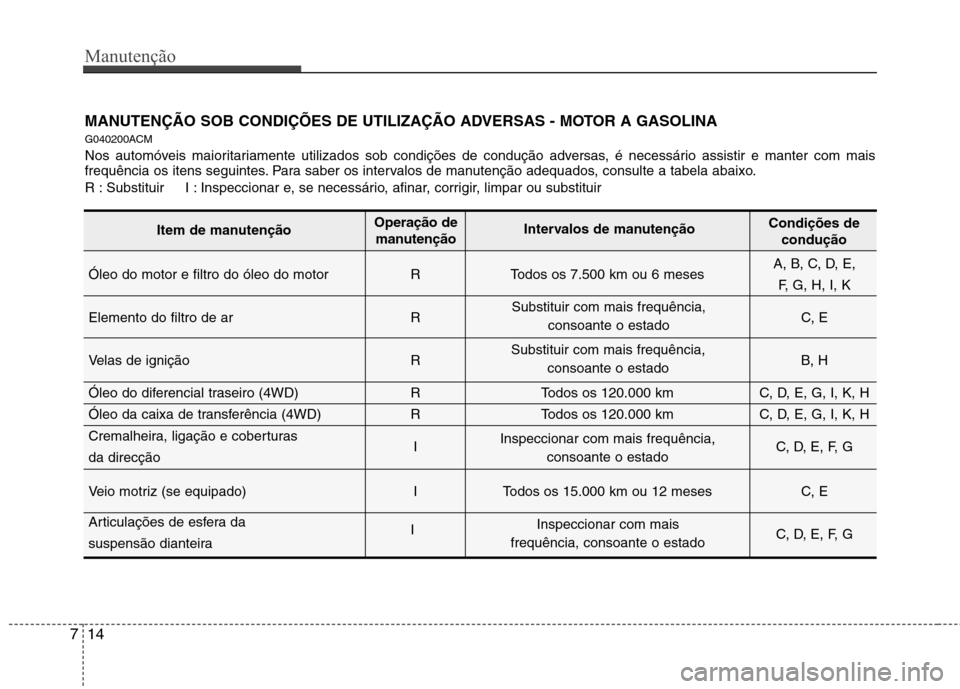

MANUTENÇÃO SOB CONDIÇÕES DE UTILIZAÇÃO ADVERSAS - MOTOR A GASOLINA
G040200ACM
Nos automóveis maioritariamente utilizados sob condições de condução adversas, é necessário assistir e manter com mais
frequência os itens seguintes. Para saber os intervalos de manutenção adequados, consulte a tabela abaixo.
R : Substituir I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir
Óleo do motor e filtro do óleo do motor R Todos os 7.500 km ou 6 meses A, B, C, D, E,
F, G, H, I, K
Elemento do filtro de ar R C, E
Velas de ignição R B, H
Óleo do diferencial traseiro (4WD) R Todos os 120.000 km C, D, E, G, I, K, H
Óleo da caixa de transferência (4WD) R Todos os 120.000 km C, D, E, G, I, K, H
Cremalheira, ligação e coberturas I C, D, E, F, G
da direcção
Veio motriz (se equipado) I Todos os 15.000 km ou 12 meses C, E
Articulações de esfera da I C, D, E, F, G
suspensão dianteira
Item de manutenção Operação de
manutenção Intervalos de manutenção
Condições de
condução
Substituir com mais frequência, consoante o estado
Substituir com mais frequência, consoante o estado
Inspeccionar com mais frequência, consoante o estado
Inspeccionar com mais
frequência, consoante o estado

715
Manutenção

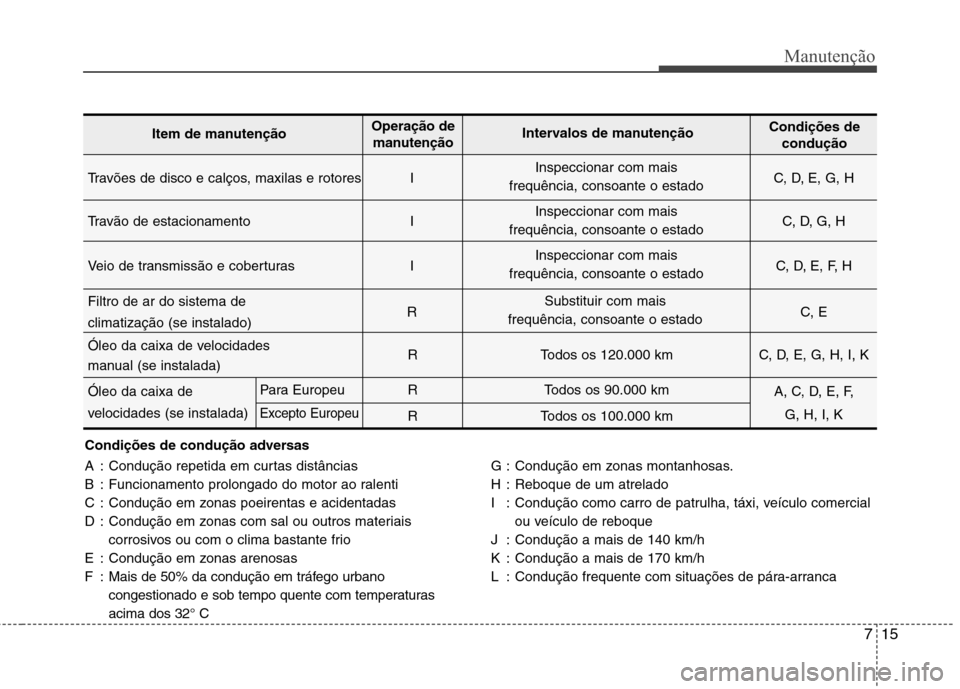

Condições de condução adversas
A : Condução repetida em curtas distâncias
B : Funcionamento prolongado do motor ao ralenti
C : Condução em zonas poeirentas e acidentadas
D : Condução em zonas com sal ou outros materiaiscorrosivos ou com o clima bastante frio
E : Condução em zonas arenosas
F : Mais de 50% da condução em tráfego urbano congestionado e sob tempo quente com temperaturasacima dos 32° C G : Condução em zonas montanhosas.
H : Reboque de um atrelado
I : Condução como carro de patrulha, táxi, veículo comercial
ou veículo de reboque
J : Condução a mais de 140 km/h
K : Condução a mais de 170 km/h
L : Condução frequente com situações de pára-arranca
Travões de disco e calços, maxilas e rotores I C, D, E, G, H
Travão de estacionamento I C, D, G, H
Veio de transmissão e coberturas I C, D, E, F, H
Filtro de ar do sistema de RC , E
climatização (se instalado)
Óleo da caixa de velocidades R Todos os 120.000 km C, D, E, G, H, I, K
manual (se instalada) Óleo da caixa de Para Europeu R Todos os 90.000 km
A, C, D, E, F,
velocidades (se instalada)
Excepto EuropeuR Todos os 100.000 km G, H, I, K
Item de manutençãoOperação de
manutenção Intervalos de manutenção
Condições de
condução
Inspeccionar com mais
frequência, consoante o estado
Inspeccionar com mais
frequência, consoante o estado
Inspeccionar com mais
frequência, consoante o estado
Substituir com mais
frequência, consoante o estado

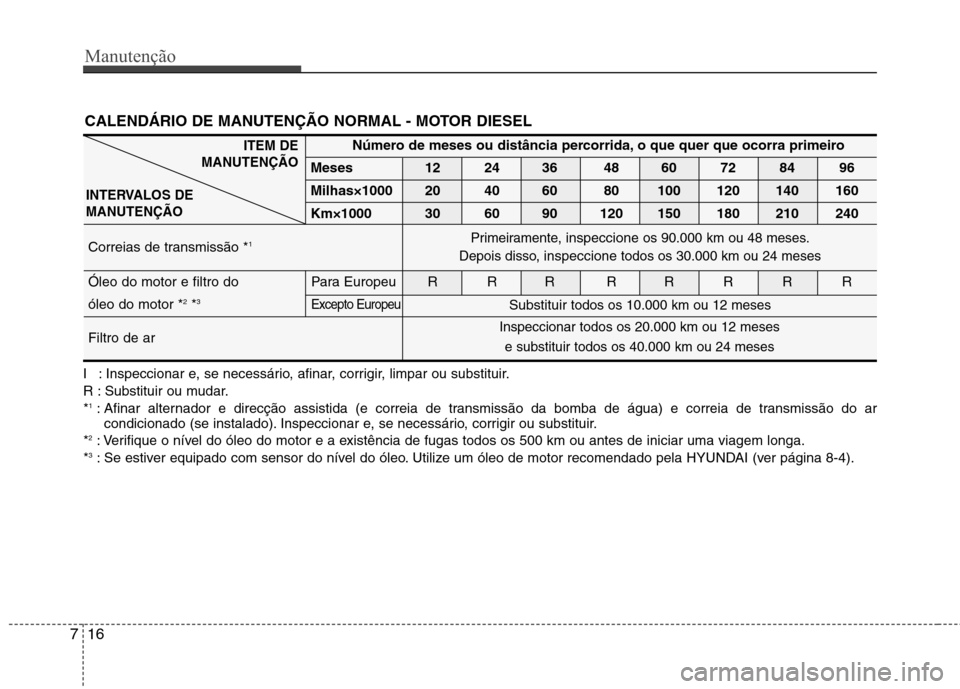

Manutenção
16
7
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir.
R : Substituir ou mudar.* 1
: Afinar alternador e direcção assistida (e correia de transmissão da bomba de água) e correia de transmissão do ar
condicionado (se instalado). Inspeccionar e, se necessário, corrigir ou substituir.
* 2
: Verifique o nível do óleo do motor e a existência de fugas todos os 500 km ou antes de iniciar uma viagem longa.
* 3
: Se estiver equipado com sensor do nível do óleo. Utilize um óleo de motor recomendado pela HYUNDAI (ver página 8-4).
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃONúmero de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96
Milhas×1000 20 40 60 80 100 120 140 160
Km×1000 30 60 90 120 150 180 210 240
Correias de transmissão * 1
Óleo do motor e filtro do Para Europeu R R R R R R R Róleo do motor * 2
*3
Excepto Europeu
Filtro de ar
Substituir todos os 10.000 km ou 12 meses
CALENDÁRIO DE MANUTENÇÃO NORMAL - MOTOR DIESEL
Primeiramente, inspeccioneos 90.000 km ou 48 meses.
Depois disso,
inspeccionetodos os 30.000 km ou 24 meses
Inspeccionar todos os 20.000 km ou 12 meses e substituir todos os 40.000 km ou 24 meses

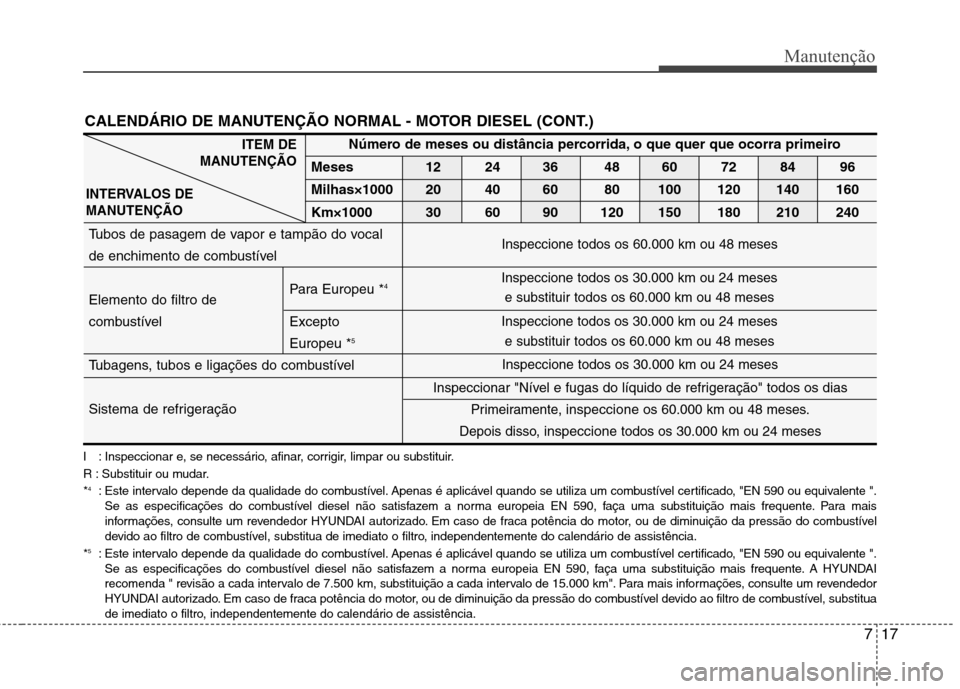

717
Manutenção
I : Inspeccionar e, se necessário, afinar, corrigir, limpar ou substituir.
R : Substituir ou mudar.*4
: Este intervalo depende da qualidade do combustível. Apenas é aplicável quando se utiliza um combustível certificado, "EN 590 ou equivalente ".
Se as especificações do combustível diesel não satisfazem a norma europeia EN 590, faça uma substituição mais frequente. Para ma is
informações, consulte um revendedor HYUNDAI autorizado. Em caso de fraca potência do motor, ou de diminuição da pressão do combu stível
devido ao filtro de combustível, substitua de imediato o filtro, independentemente do calendário de assistência.
* 5
: Este intervalo depende da qualidade do combustível. Apenas é aplicável quando se utiliza um combustível certificado, "EN 590 ou equivalente ".
Se as especificações do combustível diesel não satisfazem a norma europeia EN 590, faça uma substituição mais frequente. A HYUND AI
recomenda " revisão a cada intervalo de 7.500 km, substituição a cada intervalo de 15.000 km". Para mais informações, consulte um revendedor
HYUNDAI autorizado. Em caso de fraca potência do motor, ou de diminuição da pressão do combustível devido ao filtro de combustível, substitua
de imediato o filtro, independentemente do calendário de assistência.
ITEM DE
MANUTENÇÃO
INTERVALOS DE MANUTENÇÃO
CALENDÁRIO DE MANUTENÇÃO NORMAL - MOTOR DIESEL (CONT.) Número de meses ou distância percorrida, o que quer que ocorra primeiro
Meses 12 24 36 48 60 72 84 96
Milhas×1000 20 40 60 80 100 120 140 160
Km×1000 30 60 90 120 150 180 210 240
Tubos de pasagem de vapor e tampão do vocal
de enchimento de combustível Elemento do filtro de Para Europeu *
4
combustível Excepto Europeu *5
Tubagens, tubos e ligações do combustível
Sistema de refrigeração
Inspeccionar "Nível e fugas do líquido de refrigeração" todos os dias
Primeiramente, inspeccioneos 60.000 km ou 48 meses.
Depois disso,
inspeccionetodos os 30.000 km ou 24 meses
Inspeccione todos os 60.000 km ou 48 meses
Inspeccione todos os 30.000 km ou 24 meses e substituir todos os 60.000 km ou 48 meses
Inspeccione todos os 30.000 km ou 24 meses
Inspeccione todos os 30.000 km ou 24 meses
e substituir todos os 60.000 km ou 48 meses
