2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

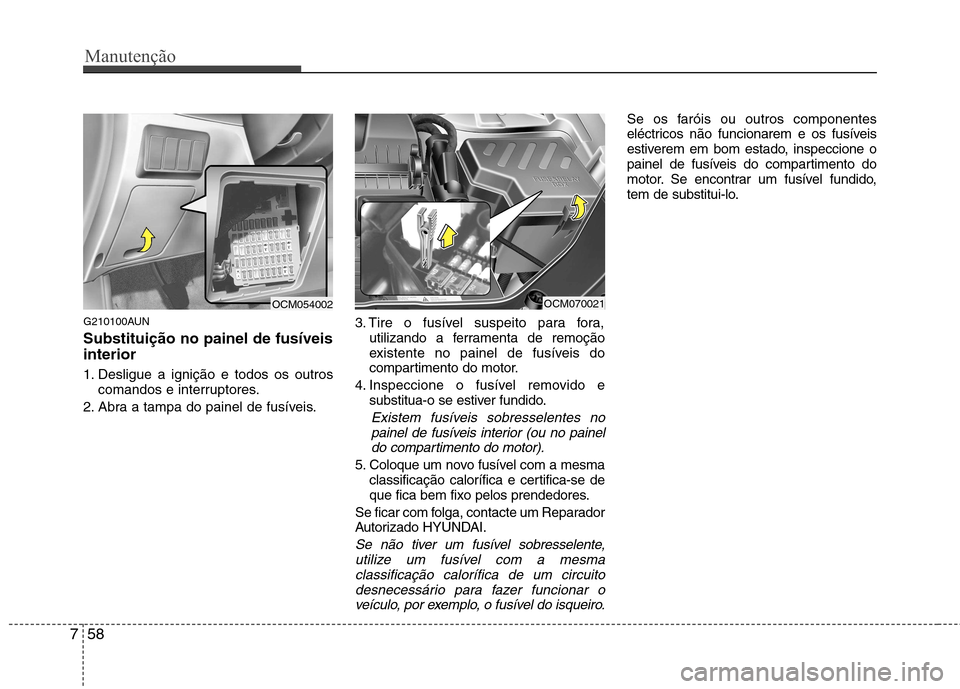

Manutenção
58
7
G210100AUN Substituição no painel de fusíveis interior
1. Desligue a ignição e todos os outros
comandos e interruptores.
2. Abra a tampa do painel de fusíveis. 3. Tire o fusível suspeito para fora,
utilizando a ferramenta de remoção
existente no painel de fusíveis do
compartimento do motor.
4. Inspeccione o fusível removido e substitua-o se estiver fundido.
Existem fusíveis sobresselentes no
painel de fusíveis interior (ou no painel do compartimento do motor).
5. Coloque um novo fusível com a mesma classificação calorífica e certifica-se de
que fica bem fixo pelos prendedores.
Se ficar com folga, contacte um Reparador
Autorizado HYUNDAI.
Se não tiver um fusível sobresselente, utilize um fusível com a mesma
classificação calorífica de um circuitodesnecessário para fazer funcionar oveículo, por exemplo, o fusível do isqueiro.
Se os faróis ou outros componentes
eléctricos não funcionarem e os fusíveis
estiverem em bom estado, inspeccione o
painel de fusíveis do compartimento do
motor. Se encontrar um fusível fundido,
tem de substitui-lo.
OCM054002OCM070021

759

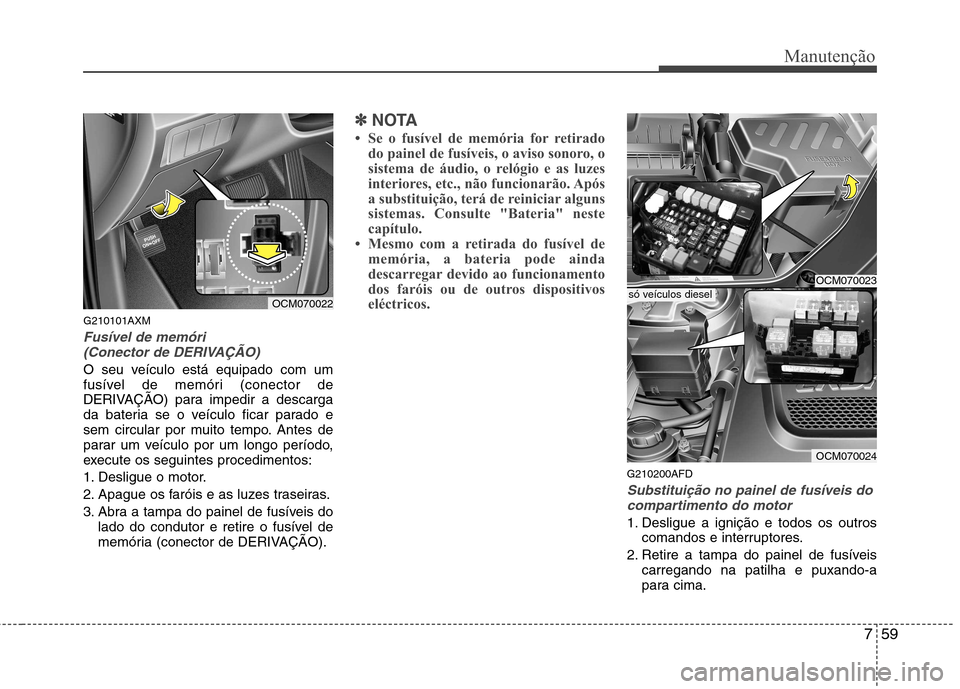

Manutenção
G210101AXM
Fusível de memóri (Conector de DERIVAÇÃO)
O seu veículo está equipado com um
fusível de memóri (conector de
DERIVAÇÃO) para impedir a descarga
da bateria se o veículo ficar parado e
sem circular por muito tempo. Antes de
parar um veículo por um longo período,
execute os seguintes procedimentos:
1. Desligue o motor.
2. Apague os faróis e as luzes traseiras.
3. Abra a tampa do painel de fusíveis do lado do condutor e retire o fusível de
memória (conector de DERIVAÇÃO).
✽✽ NOTA
 Se o fusível de memória for retirado do painel de fusíveis, o aviso sonoro, o
sistema de áudio, o relógio e as luzes
interiores, etc., não funcionarão. Após
a substituição, terá de reiniciar alguns
sistemas. Consulte "Bateria" neste
capítulo.
 Mesmo com a retirada do fusível de memória, a bateria pode ainda
descarregar devido ao funcionamento
dos faróis ou de outros dispositivos
eléctricos.
G210200AFD
Substituição no painel de fusíveis do
compartimento do motor
1. Desligue a ignição e todos os outros comandos e interruptores.
2. Retire a tampa do painel de fusíveis carregando na patilha e puxando-a
para cima.
OCM070022
OCM070023
OCM070024
só veículos diesel

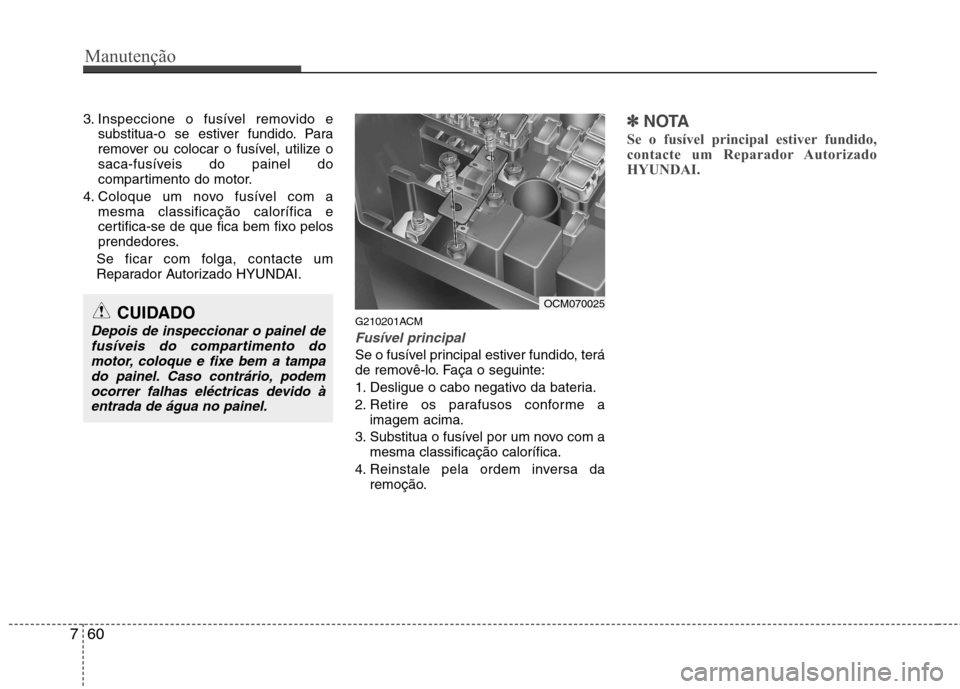

Manutenção
60
7
3. Inspeccione o fusível removido e
substitua-o se estiver fundido. Para
remover ou colocar o fusível, utilize o
saca-fusíveis do painel do
compartimento do motor.
4. Coloque um novo fusível com a mesma classificação calorífica e
certifica-se de que fica bem fixo pelos
prendedores.
Se ficar com folga, contacte um
Reparador Autorizado HYUNDAI.
G210201ACM
Fusível principal
Se o fusível principal estiver fundido, terá
de removê-lo. Faça o seguinte:
1. Desligue o cabo negativo da bateria.
2. Retire os parafusos conforme aimagem acima.
3. Substitua o fusível por um novo com a mesma classificação calorífica.
4. Reinstale pela ordem inversa da remoção.
✽✽ NOTA
Se o fusível principal estiver fundido,
contacte um Reparador Autorizado
HYUNDAI.
CUIDADO
Depois de inspeccionar o painel de fusíveis do compartimento domotor, coloque e fixe bem a tampa
do painel. Caso contrário, podemocorrer falhas eléctricas devido à entrada de água no painel.
OCM070025

761
Manutenção
✽✽NOTA
Nem todas as descrições dos painéis de
fusíveis deste manual poderão ser
aplicáveis ao seu veículo. As descrições
são as correctas no momento da
impressão. Ao inspeccionar um painel
de fusíveis do seu veículo, consulte a
respectiva etiqueta.
G210300AFD Descrição do painel de fusíveis/relés
O nome e a capacidade dos fusíveis/relés são indicados na etiqueta colocada na parte interior da tampa do painel de
fusíveis/relés.
Compartimento do motor
OCM070026/OCM070027/OCM070028
Só veículos diesel
Painel do lado do condutor

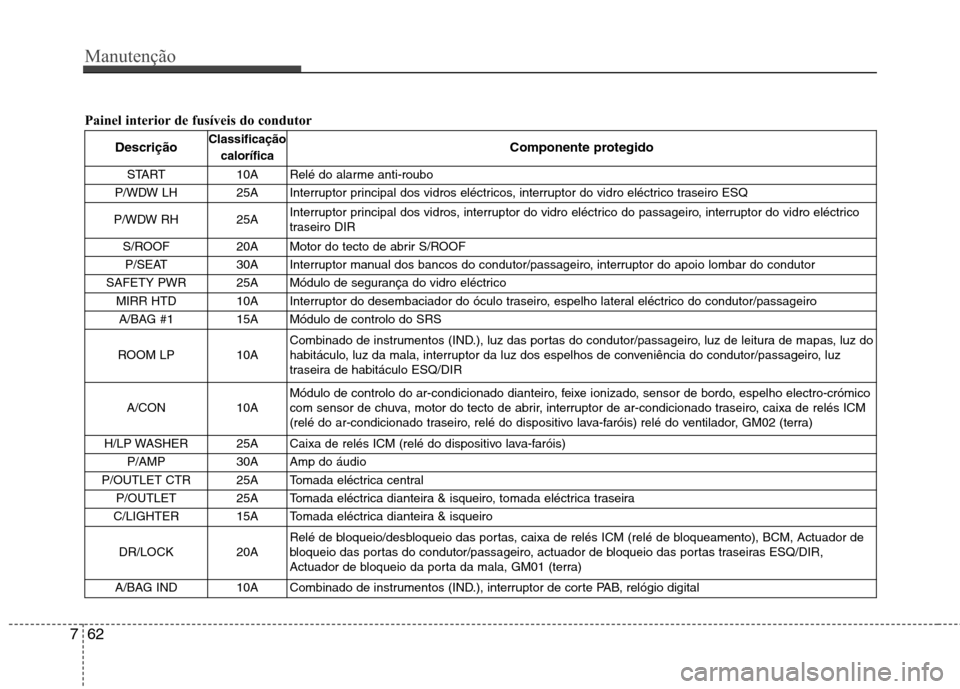

Manutenção
62
7
Painel interior de fusíveis do condutor
Descrição Classificação
calorífica Componente protegido
START 10A Relé do alarme anti-roubo
P/WDW LH 25A Interruptor principal dos vidros eléctricos, interruptor do vidro eléctrico traseiro ESQ
P/WDW RH 25A Interruptor principal dos vidros, interruptor do vidro eléctrico do passageiro, interruptor do vidro eléctrico
traseiro DIR
S/ROOF 20A Motor do tecto de abrir S/ROOF P/SEAT 30A Interruptor manual dos bancos do condutor/passageiro, interruptor do apoio lombar do condutor
SAFETY PWR 25A Módulo de segurança do vidro eléctrico
MIRR HTD 10A Interruptor do desembaciador do óculo traseiro, espelho lateral eléctrico do condutor/passageiroA/BAG #1 15A Módulo de controlo do SRS
ROOM LP 10A Combinado de instrumentos (IND.), luz das portas do condutor/passageiro, luz de leitura de mapas, luz do
habitáculo, luz da mala, interruptor da luz dos espelhos de conveniência do condutor/passageiro, luz
traseira de habitáculo ESQ/DIR
A/CON 10A Módulo de controlo do ar-condicionado dianteiro, feixe ionizado, sensor de bordo, espelho electro-crómico
com sensor de chuva, motor do tecto de abrir, interruptor de ar-condicionado traseiro, caixa de relés ICM
(relé do ar-condicionado traseiro, relé do dispositivo lava-faróis) relé do ventilador, GM02 (terra)
H/LP WASHER 25A Caixa de relés ICM (relé do dispositivo lava-faróis) P/AMP 30A Amp do áudio
P/OUTLET CTR 25A Tomada eléctrica central P/OUTLET 25A Tomada eléctrica dianteira & isqueiro, tomada eléctrica traseira
C/LIGHTER 15A Tomada eléctrica dianteira & isqueiro
DR/LOCK 20A Relé de bloqueio/desbloqueio das portas, caixa de relés ICM (relé de bloqueamento), BCM, Actuador de
bloqueio das portas do condutor/passageiro, actuador de bloqueio das portas traseiras ESQ/DIR,
Actuador de bloqueio da porta da mala, GM01 (terra)
A/BAG IND 10A Combinado de instrumentos (IND.), interruptor de corte PAB, relógio digital

763
Manutenção
DescriçãoClassificação
calorífica Componente protegido
ESC SW 10A Interruptor ESP, interruptor do ângulo de direcção, caixa de relés ICM (relé P/N), Módulo de controlo do
aquecimento dos bancos do condutor/passageiro Interruptor de avaria (Remocon)
T/SIG 10A Interruptor das luzes de emergência
RR FOG 15A Caixa de relés ICM (relé da luz de nevoeiro de retaguarda)
PDM #2 15A PDM, módulo de controlo do dispositivo smart key, interruptor do botão Start Stop
Suporte FOB, solenóide da chave
HAZARD 15A Relé das luzes de emergência, interruptor das luzes de emergência, BCM, combinado de instrumentos
(IND.), Interruptor multi-funções (luz), grupo óptico traseiro (EXT) ESQ/DIR, Espelhos laterais eléctricos
do condutor/passageiro, farol ESQ/DIR
RR WIPER 15A Relé do limpa-vidros do óculo traseiro, motor do limpa-vidros do óculo traseiro
A/CON SW 10A Módulo de controlo do ar-condicionado dianteiro (Auto)
CLUSTER 10A Alternador, sinal sonoro do sistema de ajuda ao estacionamento à retaguarda, combinado de
instrumentos (IND.)
BCM #1 10A Módulo de controlo do dispositivo smart key, PDM, BCM
FUEL LID 15A Interruptor do sistema de enchimento de combustível
B/ALARM HORN 10A Relé da buzina do alarme anti-roubo RR A/CON 15A Caixa de relés ICM (Relé do ar-condicionado traseiro)TPMS 10A Módulo de monitorização da pressão dos pneus, iniciador dianteiro ESQ/DIR, Iniciador traseiro ESQ
AUDIO #2 10A Áudio, A/V & unidade de navegação, unidade PIO, BCM, PDM
Módulo de controlo do dispositivo smart key, relógio digital, interruptor do espelho lateral eléctrico
BLOWER 10A Relé do ventilador, motor do ventilador, A/CON SW 10A STOP LP 15A Interruptor das luzes de stop
PDM #1 20A PDM
BCM #3 10A BCM, receptor RF, chave da ignição Ill. & interruptor de aviso de porta
Interruptor do espelho lateral eléctrico, luz indicadora de segurança

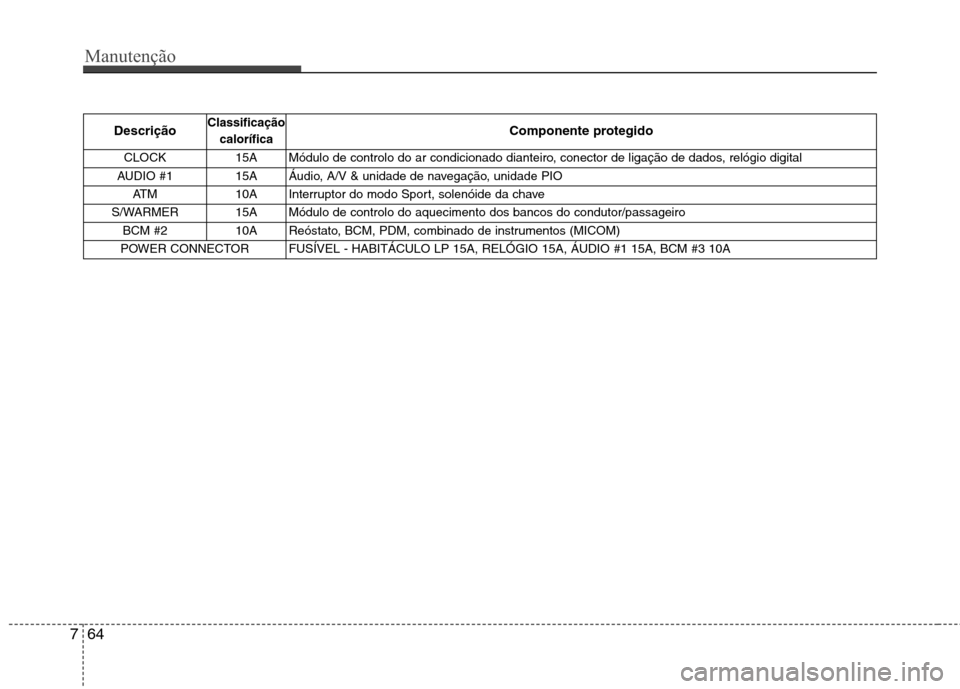

Manutenção
64
7
Descrição Classificação
calorífica Componente protegido
CLOCK 15A Módulo de controlo do ar condicionado dianteiro, conector de ligação de dados, relógio digital
AUDIO #1 15A Áudio, A/V & unidade de navegação, unidade PIO
ATM 10A Interruptor do modo Sport, solenóide da chave
S/WARMER 15A Módulo de controlo do aquecimento dos bancos do condutor/passageiro
BCM #2 10A Reóstato, BCM, PDM, combinado de instrumentos (MICOM)
POWER CONNECTOR FUSÍVEL - HABITÁCULO LP 15A, RELÓGIO 15A, ÁUDIO #1 15A, BCM #3 10A

765

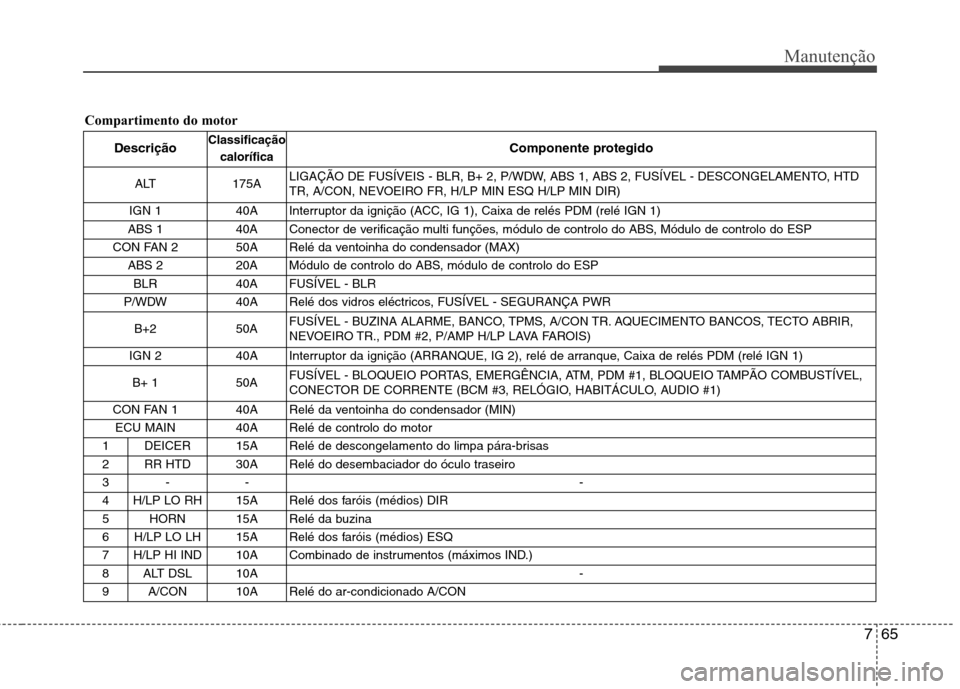

Manutenção
Compartimento do motorDescrição Classificação
calorífica Componente protegido
ALT 175A LIGAÇÃO DE FUSÍVEIS - BLR, B+ 2, P/WDW, ABS 1, ABS 2, FUSÍVEL - DESCONGELAMENTO, HTD
TR, A/CON, NEVOEIRO FR, H/LP MIN ESQ H/LP MIN DIR)
IGN 1 40A Interruptor da ignição (ACC, IG 1), Caixa de relés PDM (relé IGN 1)
ABS 1 40A Conector de verificação multi funções, módulo de controlo do ABS, Módulo de controlo do ESP
CON FAN 2 50A Relé da ventoinha do condensador (MAX) ABS 2 20A Módulo de controlo do ABS, módulo de controlo do ESP
BLR 40A FUSÍVEL - BLR
P/WDW 40A Relé dos vidros eléctricos, FUSÍVEL - SEGURANÇA PWR
B+2 50A FUSÍVEL - BUZINA ALARME, BANCO, TPMS, A/CON TR. AQUECIMENTO BANCOS, TECTO ABRIR,
NEVOEIRO TR., PDM #2, P/AMP H/LP LAVA FAROIS)
IGN 2 40A Interruptor da ignição (ARRANQUE, IG 2), relé de arranque, Caixa de relés PDM (relé IGN 1)
B+ 1 50A FUSÍVEL - BLOQUEIO PORTAS, EMERGÊNCIA, ATM, PDM #1, BLOQUEIO TAMPÃO COMBUSTÍVEL,
CONECTOR DE CORRENTE (BCM #3, RELÓGIO, HABITÁCULO, AUDIO #1)
CON FAN 1 40A Relé da ventoinha do condensador (MIN) ECU MAIN 40A Relé de controlo do motor
1 DEICER 15A Relé de descongelamento do limpa pára-brisas
2 RR HTD 30A Relé do desembaciador do óculo traseiro
3- - -
4 H/LP LO RH 15A Relé dos faróis (médios) DIR
5 HORN 15A Relé da buzina
6 H/LP LO LH 15A Relé dos faróis (médios) ESQ
7 H/LP HI IND 10A Combinado de instrumentos (máximos IND.)
8 ALT DSL 10A -
9 A/CON 10A Relé do ar-condicionado A/CON
