2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

Especificações & Informação ao consumidor
2
8

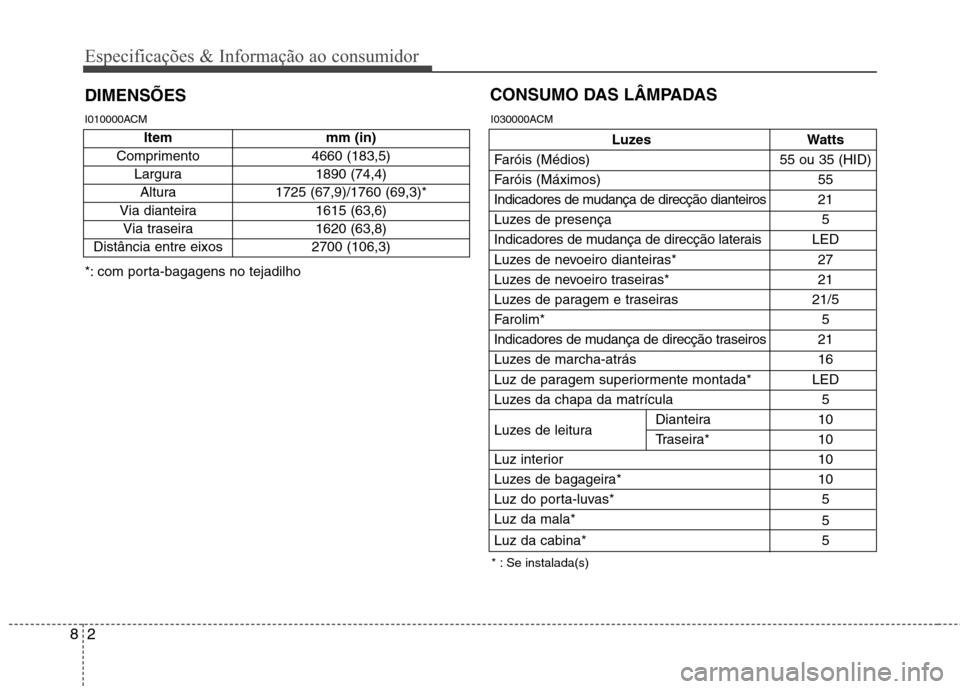

DIMENSÕES CONSUMO DAS LÂMPADAS
* : Se instalada(s)
*: com porta-bagagens no tejadilho
Luzes Watts
Faróis (Médios) 55 ou 35 (HID)
Faróis (Máximos) 55
Indicadores de mudança de direcção dianteiros 21
Luzes de presença 5
Indicadores de mudança de direcção laterais LED
Luzes de nevoeiro dianteiras* 27
Luzes de nevoeiro traseiras* 21
Luzes de paragem e traseiras 21/5
Farolim* 5
Indicadores de mudança de direcção traseiros 21
Luzes de marcha-atrás 16
Luz de paragem superiormente montada* LED
Luzes da chapa da matrícula 5
Luzes de leitura Dianteira 10
Traseira* 10
Luz interior 10
Luzes de bagageira* 10
Luz do porta-luvas* 5Luz da mala* 5
Luz da cabina* 5
I010000ACM
Item mm (in)
Comprimento 4660 (183,5)
Largura 1890 (74,4)Altura 1725 (67,9)/1760 (69,3)*
Via dianteira 1615 (63,6) Via traseira 1620 (63,8)
Distância entre eixos 2700 (106,3)I030000ACM

83
Especificações & Informação ao consumidor
PNEUS E RODAS
FrenteRetaguarda FrenteRetaguarda
235/65R17 7,0J×17 2,3 2,3 2,6 2,9
235/60R18 7,0J×18 (33. 230) (33. 230) (38. 260) (42. 290)
T165/90R17 4,0T×174,2 4,2 4,2 4,2
T165/90D17 (60. 420) (60. 420) (60. 420) (60. 420)
Pneu de tamanho
normal Torção de aperto das
porcas das rodas em kgom
(lboft, Nom)
Inflation pressure
bar (psi, kPa)
9~11
(65~79, 88~107)
Artigo
Tamanho do
pneu Tamanho da
roda Carga máxima
()
Pneu sobresselente compacto
(se instalado) Carga normal
()
I020000ACM

Especificações & Informação ao consumidor
4
8

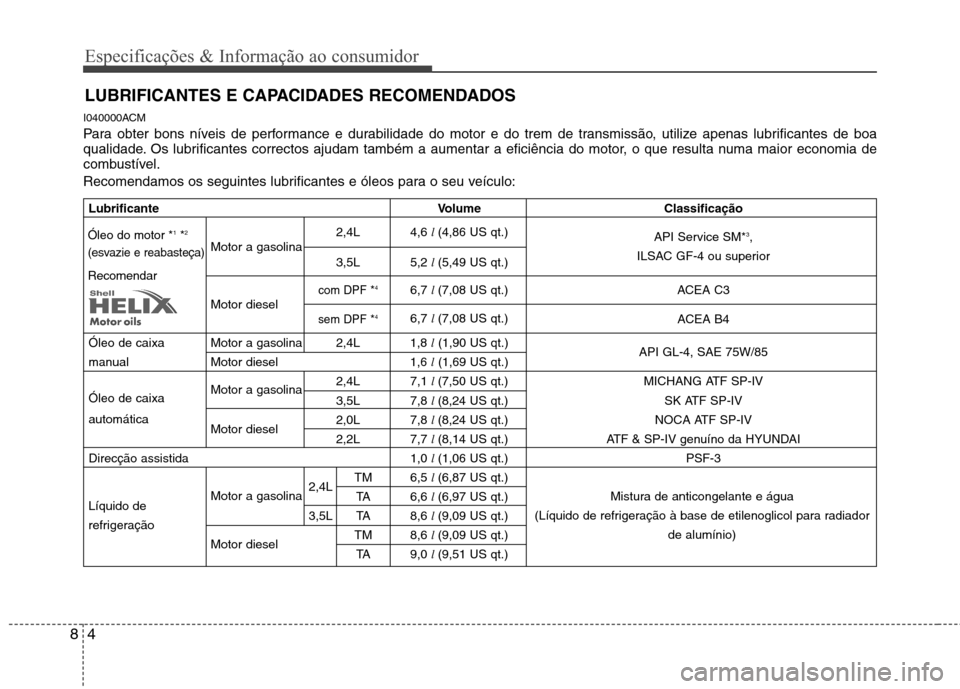

LUBRIFICANTES E CAPACIDADES RECOMENDADOS
I040000ACM
Para obter bons níveis de performance e durabilidade do motor e do trem de transmissão, utilize apenas lubrificantes de boa
qualidade. Os lubrificantes correctos ajudam também a aumentar a eficiência do motor, o que resulta numa maior economia de
combustível.
Recomendamos os seguintes lubrificantes e óleos para o seu veículo:
Lubrificante Volume Classificação
2,4L 4,6 l (4,86 US qt.)
API Service SM*3
,
Motor a gasolina
3,5L 5,2 l (5,49 US qt.) ILSAC GF-4 ou superior
com DPF *
46,7
l (7,08 US qt.) ACEA C3
Motor diesel 6,7 l (7,08 US qt.)
sem DPF * 4ACEA B4
Óleo de caixa Motor a gasolina 2,4L 1,8 l(1,90 US qt.)
API GL-4, SAE 75W/85
manual Motor diesel 1,6 l(1,69 US qt.)
Óleo de caixa 2,4L 7,1
l (7,50 US qt.) MICHANG ATF SP-IV
automática Motor a gasolina
3,5L 7,8 l (8,24 US qt.) SK ATF SP-IV
Motor diesel 2,0L 7,8
l (8,24 US qt.) NOCA ATF SP-IV
2,2L 7,7 l (8,14 US qt.) ATF & SP-IV genuíno da HYUNDAI
Direcção assistida 1,0 l (1,06 US qt.) PSF-3
Motor a gasolina 2,4LTM 6,5
l (6,87 US qt.)
Líquido de TA 6,6
l (6,97 US qt.)
refrigeração 3,5L TA 8,6
l (9,09 US qt.)
Motor diesel TM 8,6
l (9,09 US qt.)
TA 9,0 l (9,51 US qt.)
Óleo do motor * 1
*2
(esvazie e reabasteça)
Recomendar
Mistura de anticongelante e água
(Líquido de refrigeração à base de etilenoglicol para radiador de alumínio)

85
Especificações & Informação ao consumidor

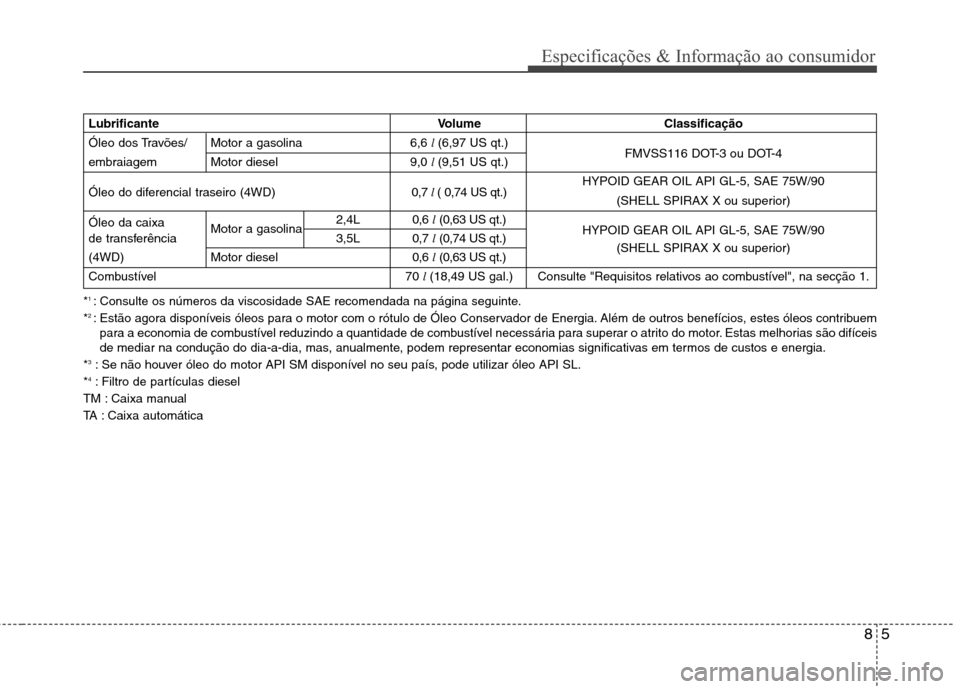

LubrificanteVolume Classificação
Óleo dos Travões/ Motor a gasolina 6,6 l (6,97 US qt.)
FMVSS116 DOT-3 ou DOT-4
embraiagem Motor diesel 9,0 l (9,51 US qt.)
Óleo do diferencial traseiro (4WD) 0,7 l ( 0,74 US qt.) HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X ou superior)
Óleo da caixa Motor a gasolina 2,4L 0,6
l (0,63 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
de transferência 3,5L 0,7 l (0,74 US qt.)
(4WD) Motor diesel 0,6 l (0,63 US qt.) (SHELL SPIRAX X ou superior)
Combustível 70 l (18,49 US gal.) Consulte "Requisitos relativos ao combustível", na secção 1.
*1
: Consulte os números da viscosidade SAE recomendada na página seguinte.
* 2
: Estão agora disponíveis óleos para o motor com o rótulo de Óleo Conservador de Energia. Além de outros benefícios, estes óleos contribuem
para a economia de combustível reduzindo a quantidade de combustível necessária para superar o atrito do motor. Estas melhorias são difíceis
de mediar na condução do dia-a-dia, mas, anualmente, podem representar economias significativas em termos de custos e energia.
* 3
: Se não houver óleo do motor API SM disponível no seu país, pode utilizar óleo API SL.
* 4
: Filtro de partículas diesel
TM : Caixa manual
TA : Caixa automática

Especificações & Informação ao consumidor
6
8
I040100AXM

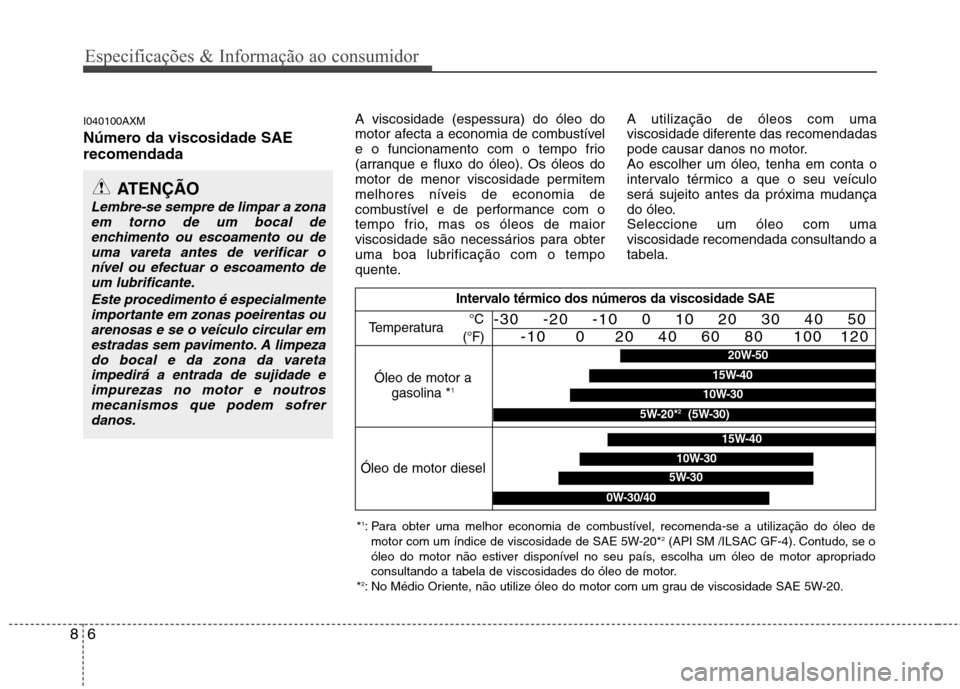

Número da viscosidade SAE recomendada A viscosidade (espessura) do óleo do
motor afecta a economia de combustível
e o funcionamento com o tempo frio
(arranque e fluxo do óleo). Os óleos do
motor de menor viscosidade permitem
melhores níveis de economia de
combustível e de performance com o
tempo frio, mas os óleos de maior
viscosidade são necessários para obter
uma boa lubrificação com o tempo
quente.A utilização de óleos com uma
viscosidade diferente das recomendadas
pode causar danos no motor.
Ao escolher um óleo, tenha em conta o
intervalo térmico a que o seu veículo
será sujeito antes da próxima mudança
do óleo.Seleccione um óleo com umaviscosidade recomendada consultando atabela.
ATENÇÃO
Lembre-se sempre de limpar a zona
em torno de um bocal deenchimento ou escoamento ou de
uma vareta antes de verificar onível ou efectuar o escoamento de um lubrificante.
Este procedimento é especialmenteimportante em zonas poeirentas ouarenosas e se o veículo circular emestradas sem pavimento. A limpezado bocal e da zona da varetaimpedirá a entrada de sujidade e
impurezas no motor e noutrosmecanismos que podem sofrerdanos.
Intervalo térmico dos números da viscosidade SAE
Temperatura
Óleo de motor a gasolina * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Óleo de motor diesel5W-30
15W-40
10W-30
0W-30/40
*1
: Para obter uma melhor economia de combustível, recomenda-se a utilização do óleo de
motor com um índice de viscosidade de SAE 5W-20* 2
(API SM /ILSAC GF-4). Contudo, se o
óleo do motor não estiver disponível no seu país, escolha um óleo de motor apropriado
consultando a tabela de viscosidades do óleo de motor.
* 2
: No Médio Oriente, não utilize óleo do motor com um grau de viscosidade SAE 5W-20.
20W-50
10W-30
15W-40
5W-20* 2
(5W-30)

87
Especificações & Informação ao consumidor

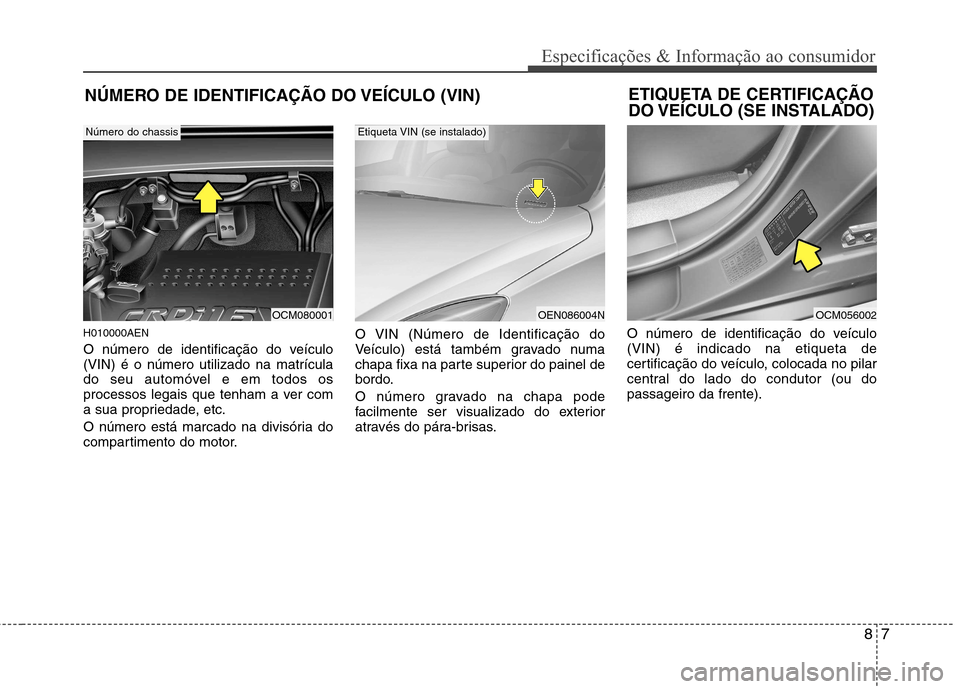

NÚMERO DE IDENTIFICAÇÃO DO VEÍCULO (VIN)
H010000AEN
O número de identificação do veículo (VIN) é o número utilizado na matrícula
do seu automóvel e em todos os
processos legais que tenham a ver com
a sua propriedade, etc.
O número está marcado na divisória do
compartimento do motor. O VIN (Número de Identificação do
Veículo) está também gravado numa
chapa fixa na parte superior do painel de
bordo.
O número gravado na chapa pode
facilmente ser visualizado do exterior
através do pára-brisas.
O número de identificação do veículo(VIN) é indicado na etiqueta de
certificação do veículo, colocada no pilar
central do lado do condutor (ou dopassageiro da frente).ETIQUETA DE CERTIFICAÇÃO
DO VEÍCULO (SE INSTALADO)
OCM080001
Número do chassis
OEN086004N
Etiqueta VIN (se instalado)
OCM056002

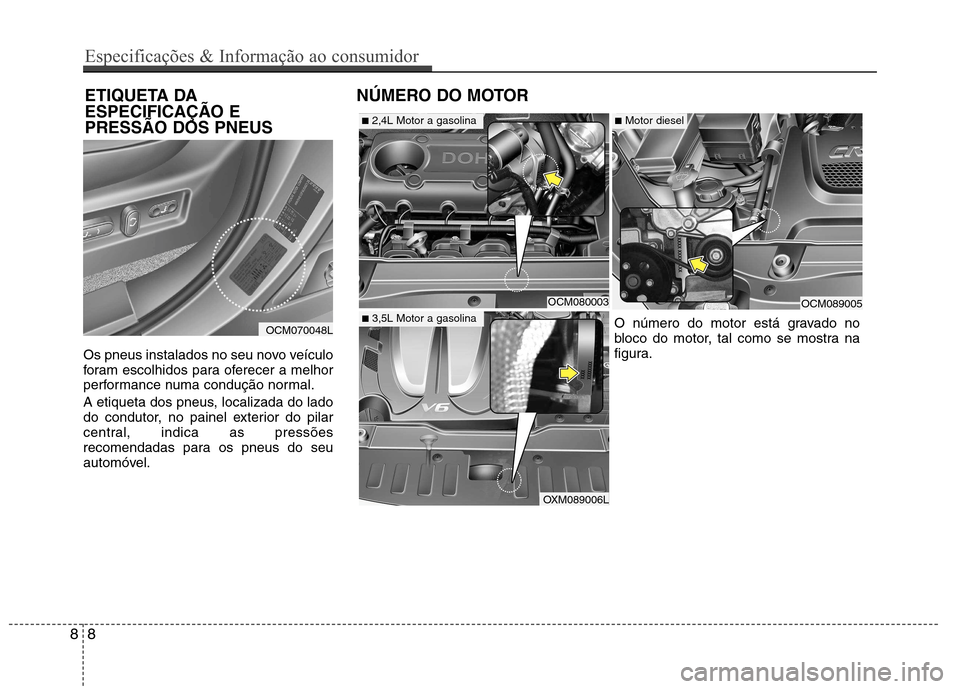

Os pneus instalados no seu novo veículo
foram escolhidos para oferecer a melhor
performance numa condução normal.
A etiqueta dos pneus, localizada do lado
do condutor, no painel exterior do pilar
central, indica as pressões
recomendadas para os pneus do seu
automóvel.ETIQUETA DA ESPECIFICAÇÃO EPRESSÃO DOS PNEUS
NÚMERO DO MOTOR
88
Especificações & Informação ao consumidor
OCM080003OCM089005
O número do motor está gravado no
bloco do motor, tal como se mostra na
figura.
■
2,4L Motor a gasolina
■3,5L Motor a gasolina
■Motor diesel
OXM089006L
OCM070048L

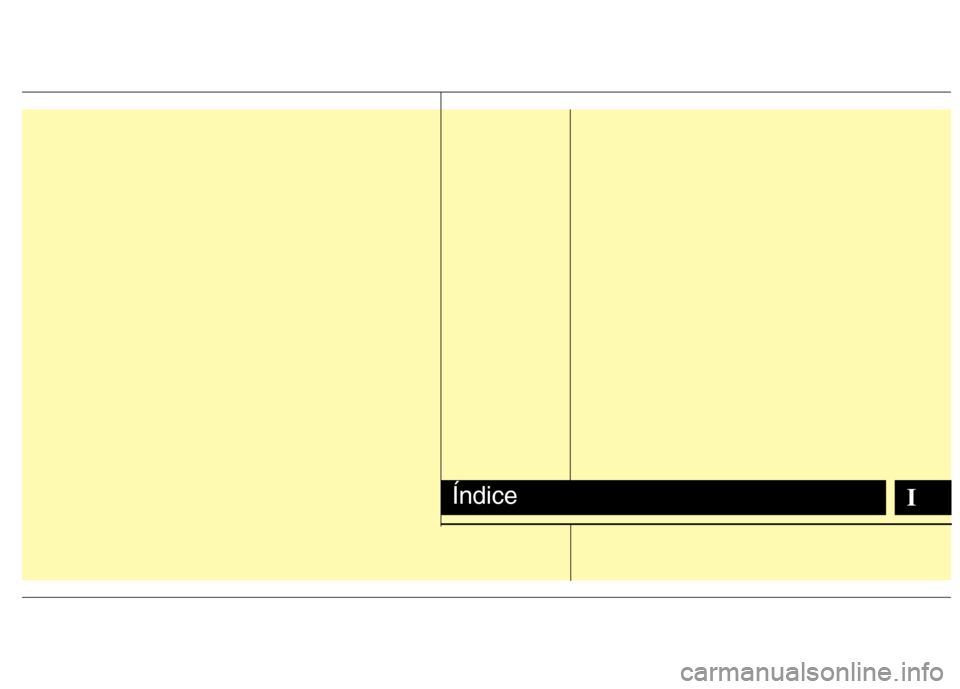

IÍndice
