2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

Um breve olhar sobre o seu veículo
2
2

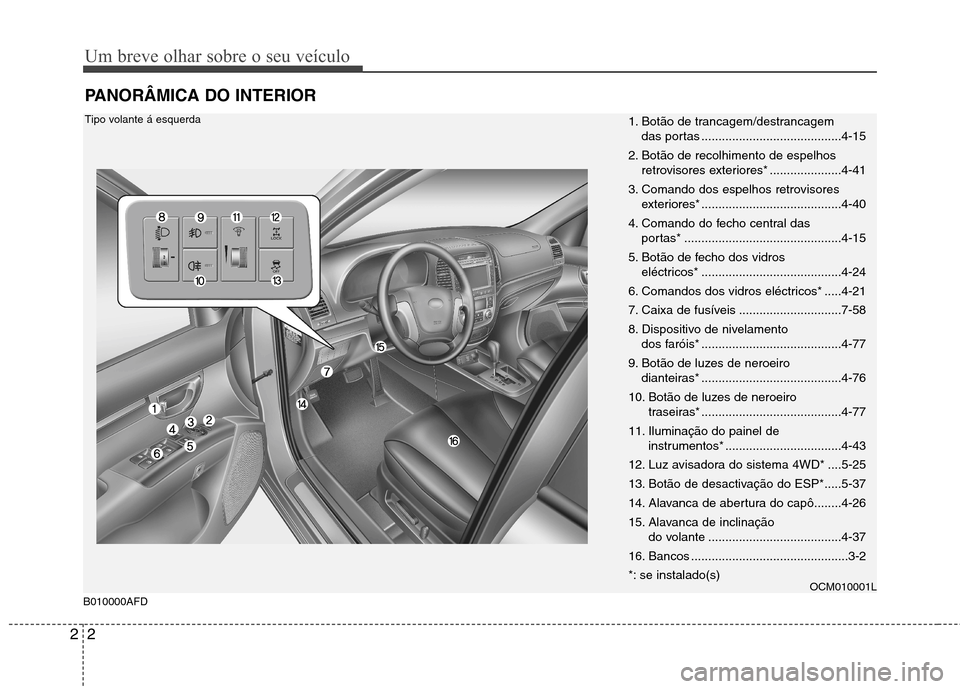

PANORÂMICA DO INTERIOR
1. Botão de trancagem/destrancagem
das portas .........................................4-15
2. Botão de recolhimento de espelhos retrovisores exteriores* .....................4-41
3. Comando dos espelhos retrovisores exteriores* .........................................4-40
4. Comando do fecho central das portas* ..............................................4-15
5. Botão de fecho dos vidros eléctricos* .........................................4-24
6. Comandos dos vidros eléctricos* .....4-21
7. Caixa de fusíveis ..............................7-58
8. Dispositivo de nivelamento dos faróis* .........................................4-77
9. Botão de luzes de neroeiro dianteiras* .........................................4-76
10. Botão de luzes de neroeiro traseiras* .........................................4-77
11. Iluminação do painel de instrumentos* ..................................4-43
12. Luz avisadora do sistema 4WD* ....5-25
13. Botão de desactivação do ESP*.....5-37
14. Alavanca de abertura do capô........4-26
15. Alavanca de inclinação do volante .......................................4-37
16. Bancos ..............................................3-2
*: se instalado(s) OCM010001L
B010000AFDTipo volante á esquerda

23
Um breve olhar sobre o seu veículo
B010001AFD
1. Botão de trancagem/destrancagem das portas .........................................4-15
2. Botão de recolhimento de espelhos retrovisores exteriores* .....................4-41
3. Comando dos espelhos retrovisores exteriores* .........................................4-40
4. Comando do fecho central das portas* ..............................................4-15
5. Botão de fecho dos vidros eléctricos* .........................................4-24
6. Comandos dos vidros eléctricos* .....4-21
7. Caixa de fusíveis ..............................7-58
8. Dispositivo de nivelamento dos faróis* .........................................4-77
9. Botão de luzes de neroeiro dianteiras ..........................................4-76
10. Botão de luzes de neroeiro traseiras ..........................................4-77
11. Iluminação do painel de instrumentos ...................................4-43
12. Luz avisadora do sistema 4WD ......5-25
13. Botão de desactivação do ESP*.....5-37
14. Alavanca de abertura do capô........4-26
15. Alavanca de inclinação do volante .......................................4-37
16. Bancos ..............................................3-2

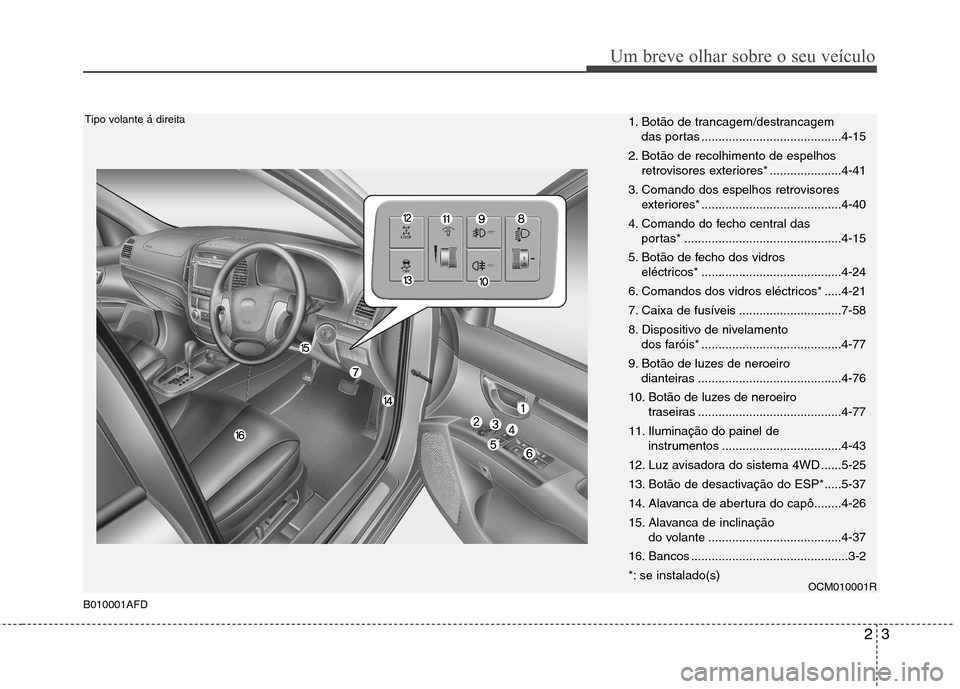

*: se instalado(s) OCM010001RTipo volante á direita

Um breve olhar sobre o seu veículo
4
2

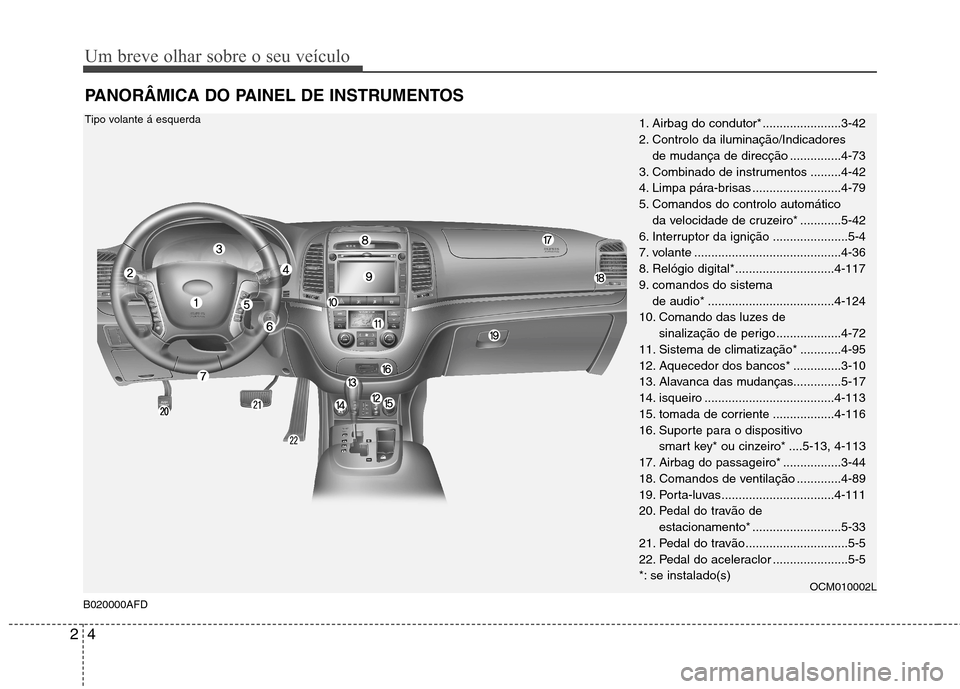

PANORÂMICA DO PAINEL DE INSTRUMENTOS
1. Airbag do condutor* .......................3-42
2. Controlo da iluminação/Indicadores
de mudança de direcção ...............4-73
3. Combinado de instrumentos .........4-42
4. Limpa pára-brisas ..........................4-79
5. Comandos do controlo automático da velocidade de cruzeiro* ............5-42
6. Interruptor da ignição ......................5-4
7. volante ...........................................4-36
8. Relógio digital*.............................4-117
9. comandos do sistema de audio* .....................................4-124
10. Comando das luzes de sinalização de perigo ...................4-72
11. Sistema de climatização* ............4-95
12. Aquecedor dos bancos* ..............3-10
13. Alavanca das mudanças..............5-17
14. isqueiro ......................................4-113
15. tomada de corriente ..................4-116
16. Suporte para o dispositivo smart key* ou cinzeiro* ....5-13, 4-113
17. Airbag do passageiro* .................3-44
18. Comandos de ventilação .............4-89
19. Porta-luvas.................................4-111
20. Pedal do travão de estacionamento* ..........................5-33
21. Pedal do travão..............................5-5
22. Pedal do aceleraclor ......................5-5
*: se instalado(s) OCM010002LTipo volante á esquerda
B020000AFD

25
Um breve olhar sobre o seu veículo
1. Airbag do condutor* .......................3-42
2. Controlo da iluminação/Indicadores de mudança de direcção ...............4-73
3. Combinado de instrumentos .........4-42
4. Limpa pára-brisas ..........................4-79
5. Comandos do controlo automático da velocidade de cruzeiro* ............5-42
6. Interruptor da ignição ......................5-4
7. volante ...........................................4-36
8. Relógio digital*.............................4-117
9. comandos do sistema de audio* .....................................4-124
10. Comando das luzes de sinalização de perigo ...................4-72
11. Sistema de climatização* ............4-95
12. Aquecedor dos bancos* ..............3-10
13. Alavanca das mudanças..............5-17
14. isqueiro ......................................4-113
15. tomada de corriente ..................4-116
16. Suporte para o dispositivo smart key* ou cinzeiro* ....5-13, 4-113
17. Airbag do passageiro* .................3-44
18. Comandos de ventilação .............4-89
19. Porta-luvas.................................4-111
20. Pedal do travão de estacionamento* ..........................5-33
21. Pedal do travão..............................5-5
22. Pedal do aceleraclor ......................5-5

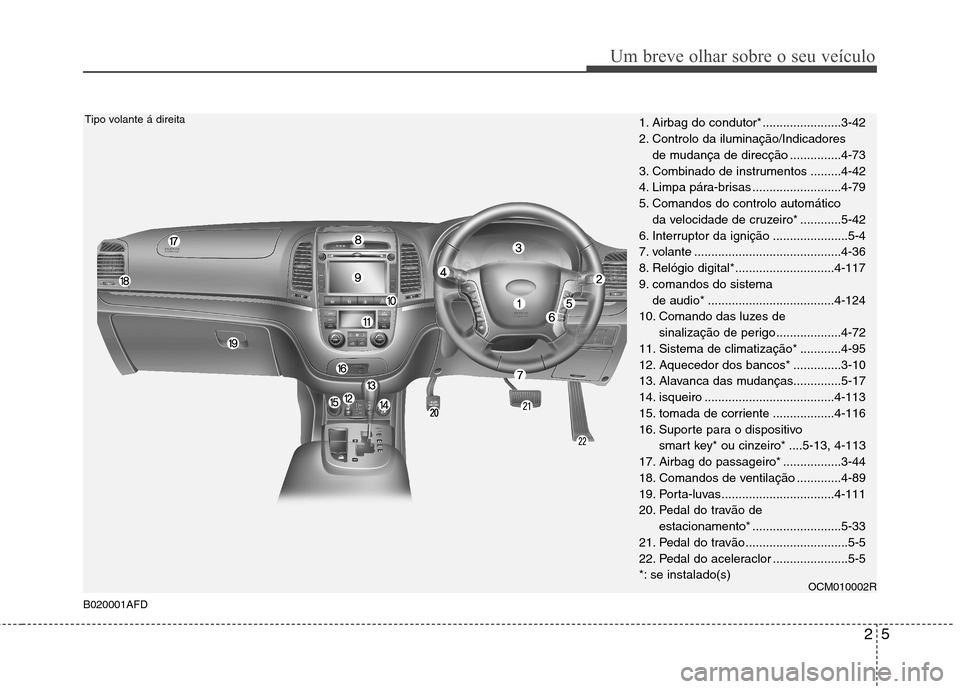

*: se instalado(s) OCM010002RTipo volante á direita
B020001AFD

Um breve olhar sobre o seu veículo
6
2

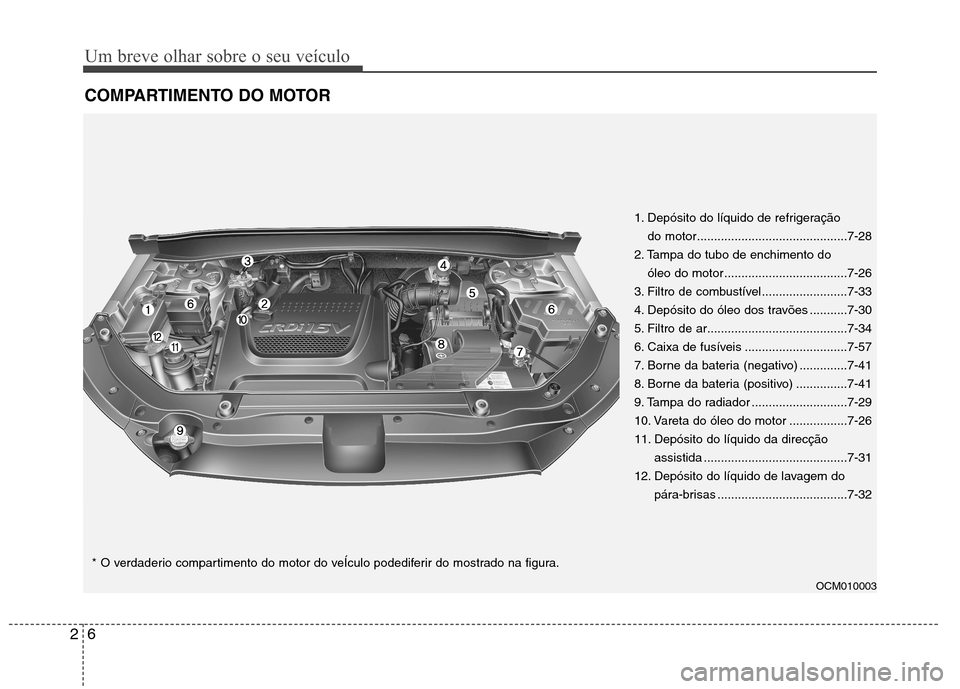

COMPARTIMENTO DO MOTOR
OCM010003
1. Depósito do líquido de refrigeração
do motor............................................7-28
2. Tampa do tubo de enchimento do óleo do motor ....................................7-26
3. Filtro de combustível .........................7-33
4. Depósito do óleo dos travões ...........7-30
5. Filtro de ar.........................................7-34
6. Caixa de fusíveis ..............................7-57
7. Borne da bateria (negativo) ..............7-41
8. Borne da bateria (positivo) ...............7-41
9. Tampa do radiador ............................7-29
10. Vareta do óleo do motor .................7-26
11. Depósito do líquido da direcção assistida ..........................................7-31
12. Depósito do líquido de lavagem do pára-brisas ......................................7-32
* O verdaderio compartimento do motor do veÍculo podediferir do mostrado na figura.

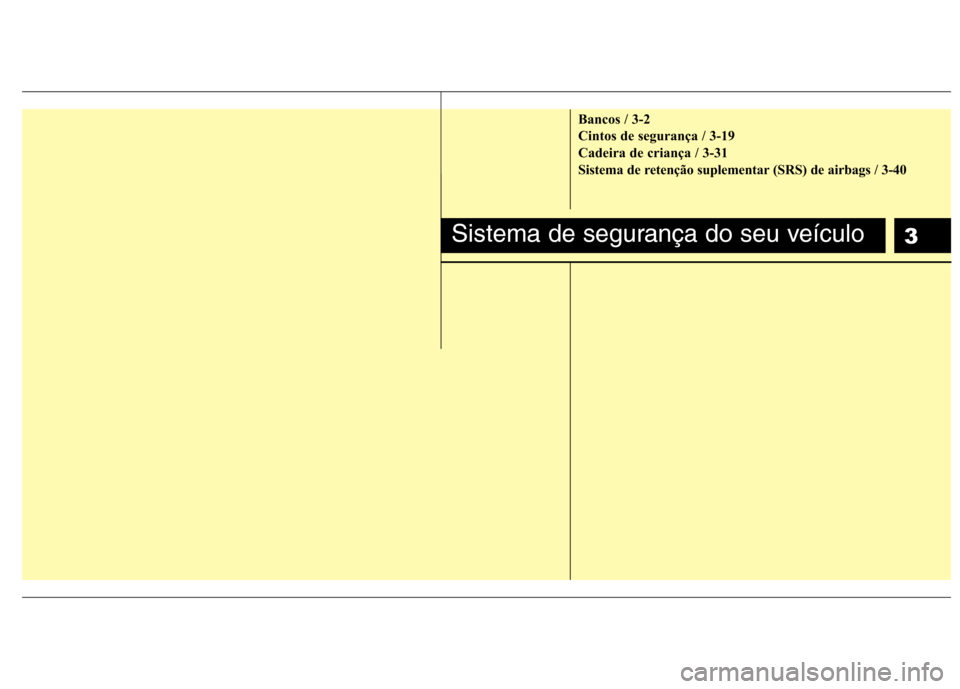

3
Bancos / 3-2
Cintos de segurança / 3-19
Cadeira de criança / 3-31
Sistema de retenção suplementar (SRS) de airbags / 3-40
Sistema de segurança do seu veículo

Sistema de segurança do seu veículo
2
3
Banco da frente
(1) Deslocação para a frente e para trás (2) Inclinação das costas do banco
(3) Altura do assento do banco
(Banco do condutor)*
(4) Apoio lombar (Banco do condutor)*
(5) Aquecedor dos bancos*/ Aquecedor dos bancos*
(Com ventilação, Banco do condutor)
(6) Encosto de cabeça Banco da 2.ª fila
(7) Inclinação e rebatimento das costas do banco
(8) Duplo rebatimento* (9) Encosto de cabeça
(10) Apoio para os braços Banco da 3.ª fila* (11) Rebatimento das costas do banco (12) Encosto de cabeça
*: se instalado(s)

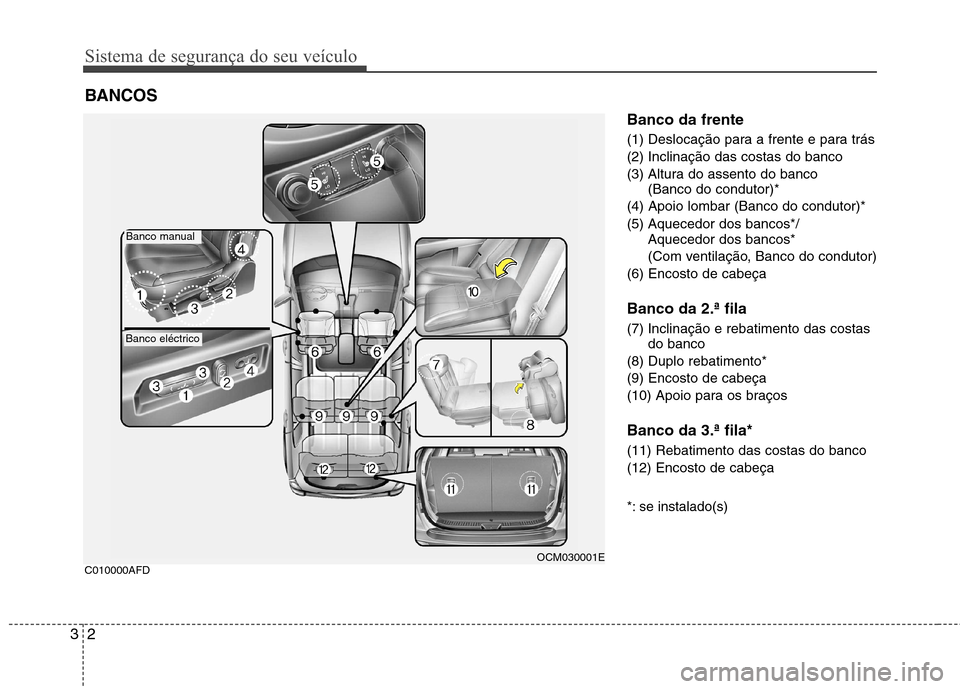

BANCOS
OCM030001E
C010000AFD
Banco manual
Banco eléctrico

33
Sistema de segurança do seu veículo

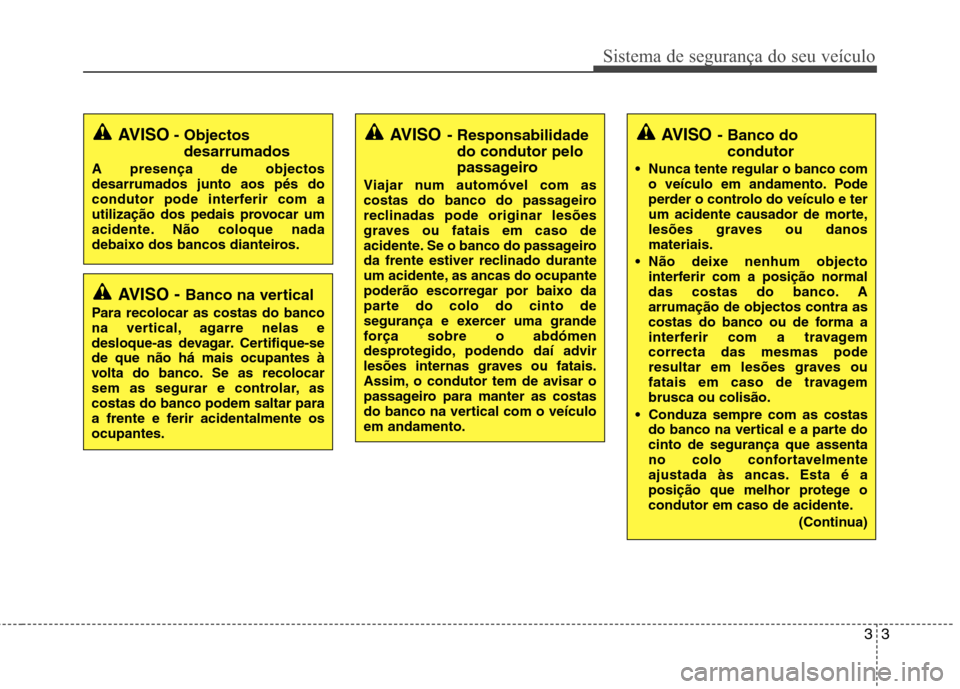

AVISO - Banco na vertical
Para recolocar as costas do banco
na vertical, agarre nelas e
desloque-as devagar. Certifique-sede que não há mais ocupantes à
volta do banco. Se as recolocar
sem as segurar e controlar, ascostas do banco podem saltar para
a frente e ferir acidentalmente osocupantes.
AVISO - Objectos
desarrumados
A presença de objectos desarrumados junto aos pés do
condutor pode interferir com a
utilização dos pedais provocar um
acidente. Não coloque nada
debaixo dos bancos dianteiros.AVISO - Responsabilidade
do condutor pelo
passageiro
Viajar num automóvel com as
costas do banco do passageiro
reclinadas pode originar lesões
graves ou fatais em caso de
acidente. Se o banco do passageiro
da frente estiver reclinado durante
um acidente, as ancas do ocupantepoderão escorregar por baixo da
parte do colo do cinto de
segurança e exercer uma grande
força sobre o abdómen
desprotegido, podendo daí advir
lesões internas graves ou fatais.
Assim, o condutor tem de avisar o
passageiro para manter as costas
do banco na vertical com o veículoem andamento.AVISO - Banco do
condutor
Nunca tente regular o banco com o veículo em andamento. Pode
perder o controlo do veículo e ter
um acidente causador de morte,
lesões graves ou danosmateriais.
Não deixe nenhum objecto interferir com a posição normal
das costas do banco. Aarrumação de objectos contra as
costas do banco ou de forma a
interferir com a travagemcorrecta das mesmas pode
resultar em lesões graves ou
fatais em caso de travagembrusca ou colisão.
Conduza sempre com as costas do banco na vertical e a parte docinto de segurança que assenta
no colo confortavelmente
ajustada às ancas. Esta é a
posição que melhor protege o
condutor em caso de acidente.
(Continua)
