2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

453
Sistemas e equipamentos do veículo

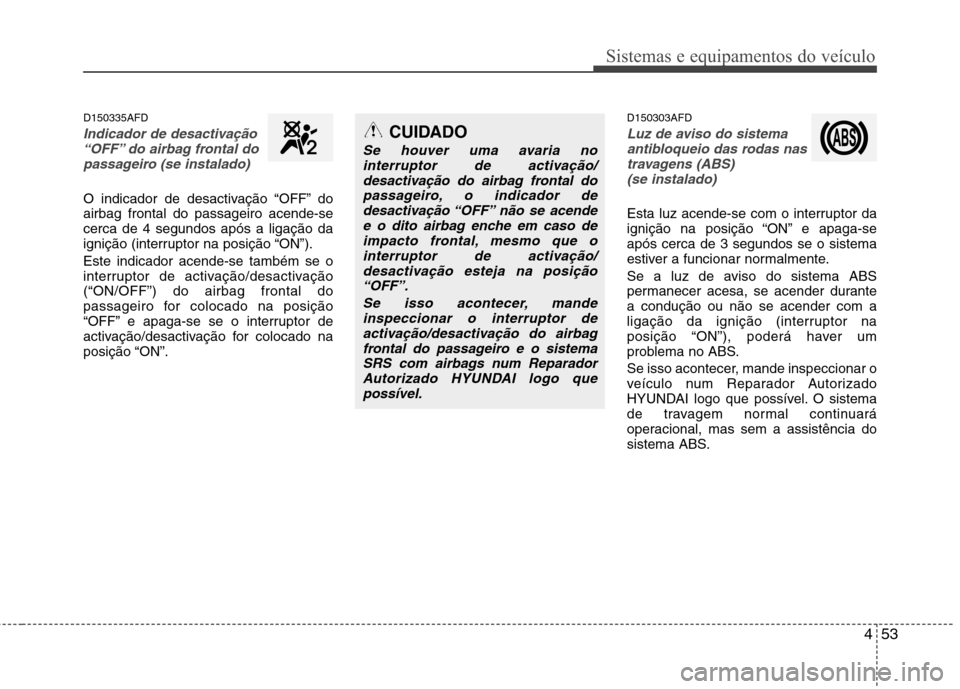

D150335AFD
Indicador de desactivação“OFF” do airbag frontal do
passageiro (se instalado)
O indicador de desactivação “OFF” do airbag frontal do passageiro acende-secerca de 4 segundos após a ligação da
ignição (interruptor na posição “ON”). Este indicador acende-se também se o
interruptor de activação/desactivação(“ON/OFF”) do airbag frontal do
passageiro for colocado na posição
“OFF” e apaga-se se o interruptor de
activação/desactivação for colocado naposição “ON”. D150303AFD
Luz de aviso do sistema
antibloqueio das rodas nas
travagens (ABS) (se instalado)
Esta luz acende-se com o interruptor da
ignição na posição “ON” e apaga-seapós cerca de 3 segundos se o sistema
estiver a funcionar normalmente.
Se a luz de aviso do sistema ABS
permanecer acesa, se acender durantea condução ou não se acender com a
ligação da ignição (interruptor na
posição “ON”), poderá haver um
problema no ABS.
Se isso acontecer, mande inspeccionar o
veículo num Reparador Autorizado
HYUNDAI logo que possível. O sistema
de travagem normal continuará
operacional, mas sem a assistência do
sistema ABS.
CUIDADO
Se houver uma avaria no interruptor de activação/
desactivação do airbag frontal dopassageiro, o indicador dedesactivação “OFF” não se acende e o dito airbag enche em caso de
impacto frontal, mesmo que ointerruptor de activação/desactivação esteja na posição
“OFF”.
Se isso acontecer, mandeinspeccionar o interruptor deactivação/desactivação do airbagfrontal do passageiro e o sistema
SRS com airbags num Reparador Autorizado HYUNDAI logo quepossível.

Sistemas e equipamentos do veículo
54
4

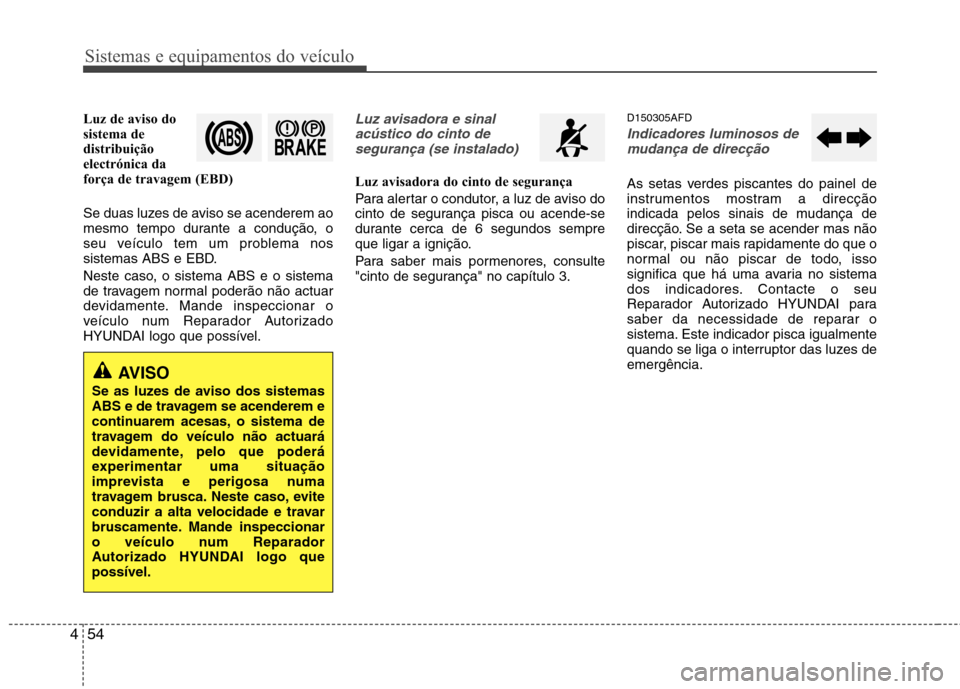

Luz de aviso do
sistema de
distribuição
electrónica da
força de travagem (EBD)
Se duas luzes de aviso se acenderem ao
mesmo tempo durante a condução, o
seu veículo tem um problema nos
sistemas ABS e EBD.
Neste caso, o sistema ABS e o sistema
de travagem normal poderão não actuar
devidamente. Mande inspeccionar o
veículo num Reparador Autorizado
HYUNDAI logo que possível.Luz avisadora e sinal
acústico do cinto desegurança (se instalado)
Luz avisadora do cinto de segurança
Para alertar o condutor, a luz de aviso do
cinto de segurança pisca ou acende-se
durante cerca de 6 segundos sempre
que ligar a ignição.
Para saber mais pormenores, consulte
"cinto de segurança" no capítulo 3. D150305AFD
Indicadores luminosos de
mudança de direcção
As setas verdes piscantes do painel de
instrumentos mostram a direcção
indicada pelos sinais de mudança de
direcção. Se a seta se acender mas não
piscar, piscar mais rapidamente do que o
normal ou não piscar de todo, isso
significa que há uma avaria no sistema
dos indicadores. Contacte o seu
Reparador Autorizado HYUNDAI para
saber da necessidade de reparar o
sistema. Este indicador pisca igualmente
quando se liga o interruptor das luzes deemergência.
AVISO
Se as luzes de aviso dos sistemas
ABS e de travagem se acenderem e
continuarem acesas, o sistema de
travagem do veículo não actuará
devidamente, pelo que poderá
experimentar uma situação
imprevista e perigosa numa
travagem brusca. Neste caso, evite
conduzir a alta velocidade e travar
bruscamente. Mande inspeccionar
o veículo num Reparador
Autorizado HYUNDAI logo quepossível.

455
Sistemas e equipamentos do veículo

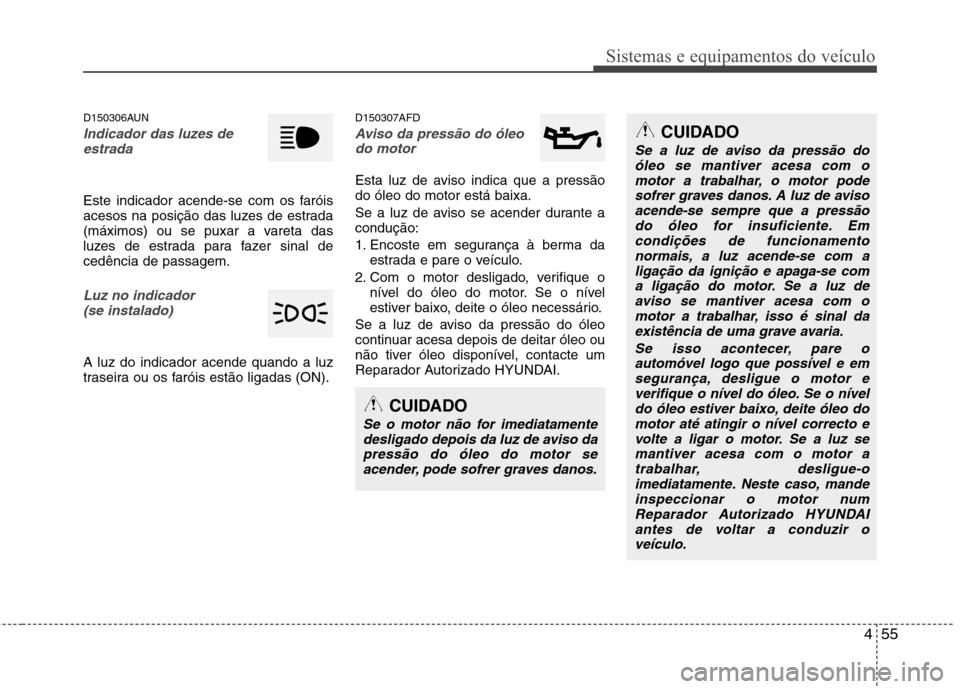

D150306AUN
Indicador das luzes deestrada
Este indicador acende-se com os faróis
acesos na posição das luzes de estrada
(máximos) ou se puxar a vareta das
luzes de estrada para fazer sinal decedência de passagem.
Luz no indicador
(se instalado)
A luz do indicador acende quando a luz
traseira ou os faróis estão ligadas (ON). D150307AFD
Aviso da pressão do óleo
do motor
Esta luz de aviso indica que a pressão do óleo do motor está baixa.
Se a luz de aviso se acender durante a condução:
1. Encoste em segurança à berma da estrada e pare o veículo.
2. Com o motor desligado, verifique o nível do óleo do motor. Se o nível
estiver baixo, deite o óleo necessário.
Se a luz de aviso da pressão do óleo
continuar acesa depois de deitar óleo ou
não tiver óleo disponível, contacte um
Reparador Autorizado HYUNDAI.
CUIDADO
Se o motor não for imediatamente desligado depois da luz de aviso dapressão do óleo do motor se acender, pode sofrer graves danos.
CUIDADO
Se a luz de aviso da pressão doóleo se mantiver acesa com o
motor a trabalhar, o motor pode sofrer graves danos. A luz de avisoacende-se sempre que a pressãodo óleo for insuficiente. Em
condições de funcionamentonormais, a luz acende-se com a ligação da ignição e apaga-se com
a ligação do motor. Se a luz de aviso se mantiver acesa com omotor a trabalhar, isso é sinal daexistência de uma grave avaria.
Se isso acontecer, pare oautomóvel logo que possível e emsegurança, desligue o motor e verifique o nível do óleo. Se o níveldo óleo estiver baixo, deite óleo do
motor até atingir o nível correcto evolte a ligar o motor. Se a luz semantiver acesa com o motor a trabalhar, desligue-o
imediatamente. Neste caso, mandeinspeccionar o motor num Reparador Autorizado HYUNDAIantes de voltar a conduzir o
veículo.

Sistemas e equipamentos do veículo
56
4

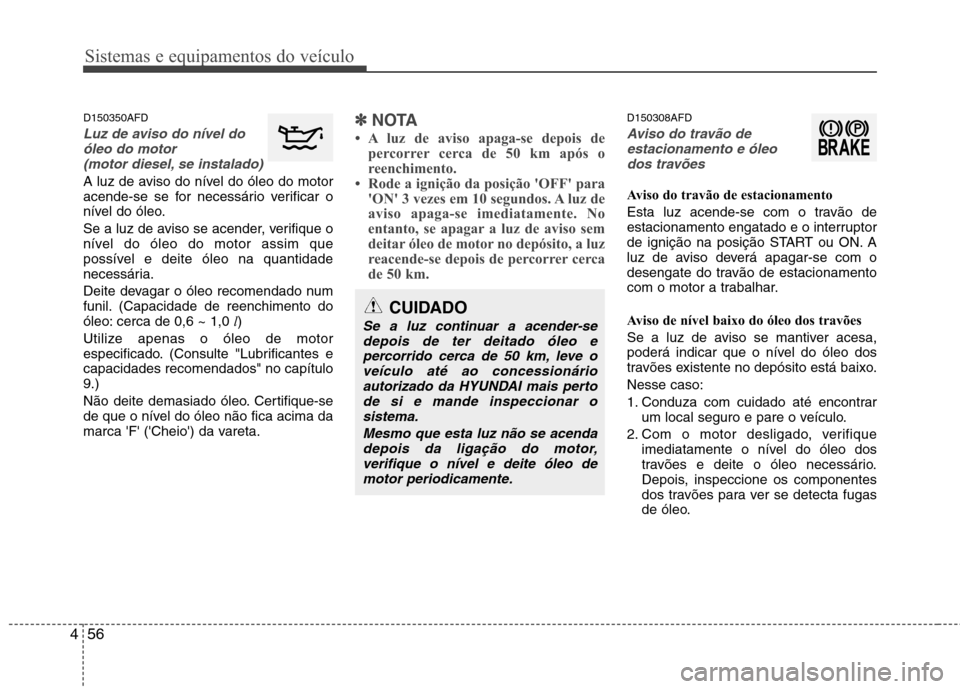

D150350AFD
Luz de aviso do nível do
óleo do motor
(motor diesel, se instalado)
A luz de aviso do nível do óleo do motor
acende-se se for necessário verificar o
nível do óleo.
Se a luz de aviso se acender, verifique o
nível do óleo do motor assim que
possível e deite óleo na quantidade
necessária.
Deite devagar o óleo recomendado num
funil. (Capacidade de reenchimento do
óleo: cerca de 0,6 ~ 1,0 l)
Utilize apenas o óleo de motor
especificado. (Consulte "Lubrificantes ecapacidades recomendados" no capítulo9.)
Não deite demasiado óleo. Certifique-se
de que o nível do óleo não fica acima da
marca 'F' ('Cheio') da vareta.
✽✽ NOTA
 A luz de aviso apaga-se depois de percorrer cerca de 50 km após o
reenchimento.
 Rode a ignição da posição 'OFF' para 'ON' 3 vezes em 10 segundos. A luz de
aviso apaga-se imediatamente. No
entanto, se apagar a luz de aviso sem
deitar óleo de motor no depósito, a luz
reacende-se depois de percorrer cerca
de 50 km.D150308AFD
Aviso do travão de
estacionamento e óleo
dos travões
Aviso do travão de estacionamento
Esta luz acende-se com o travão de
estacionamento engatado e o interruptor
de ignição na posição START ou ON. A
luz de aviso deverá apagar-se com o
desengate do travão de estacionamento
com o motor a trabalhar.
Aviso de nível baixo do óleo dos travões
Se a luz de aviso se mantiver acesa,
poderá indicar que o nível do óleo dos
travões existente no depósito está baixo. Nesse caso:
1. Conduza com cuidado até encontrar um local seguro e pare o veículo.
2. Com o motor desligado, verifique imediatamente o nível do óleo dos
travões e deite o óleo necessário.
Depois, inspeccione os componentes
dos travões para ver se detecta fugas
de óleo.
CUIDADO
Se a luz continuar a acender-se
depois de ter deitado óleo epercorrido cerca de 50 km, leve o
veículo até ao concessionárioautorizado da HYUNDAI mais pertode si e mande inspeccionar osistema.
Mesmo que esta luz não se acendadepois da ligação do motor,verifique o nível e deite óleo de motor periodicamente.

457
Sistemas e equipamentos do veículo

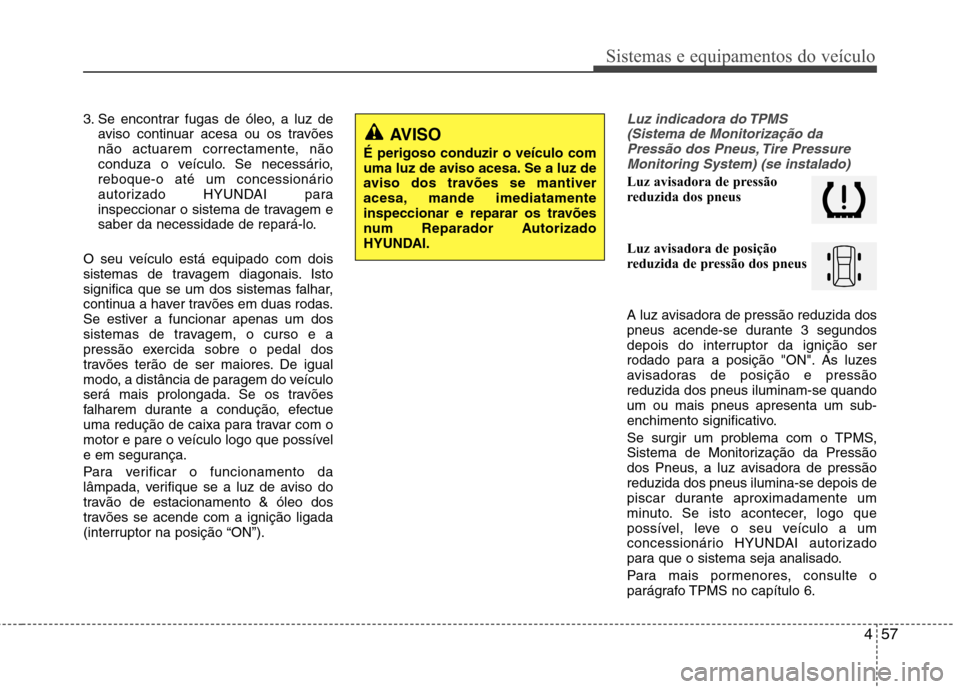

3. Se encontrar fugas de óleo, a luz deaviso continuar acesa ou os travões
não actuarem correctamente, não
conduza o veículo. Se necessário,
reboque-o até um concessionário
autorizado HYUNDAI para
inspeccionar o sistema de travagem e
saber da necessidade de repará-lo.
O seu veículo está equipado com dois
sistemas de travagem diagonais. Isto
significa que se um dos sistemas falhar,
continua a haver travões em duas rodas.
Se estiver a funcionar apenas um dos
sistemas de travagem, o curso e a
pressão exercida sobre o pedal dos
travões terão de ser maiores. De igual
modo, a distância de paragem do veículo
será mais prolongada. Se os travões
falharem durante a condução, efectue
uma redução de caixa para travar com o
motor e pare o veículo logo que possível
e em segurança.
Para verificar o funcionamento da
lâmpada, verifique se a luz de aviso do
travão de estacionamento & óleo dos
travões se acende com a ignição ligada
(interruptor na posição “ON”).Luz indicadora do TPMS (Sistema de Monitorização da Pressão dos Pneus, Tire PressureMonitoring System) (se instalado)
Luz avisadora de pressão
reduzida dos pneus
Luz avisadora de posição
reduzida de pressão dos pneus
A luz avisadora de pressão reduzida dos
pneus acende-se durante 3 segundos
depois do interruptor da ignição ser
rodado para a posição "ON". As luzes
avisadoras de posição e pressãoreduzida dos pneus iluminam-se quandoum ou mais pneus apresenta um sub-
enchimento significativo.
Se surgir um problema com o TPMS,
Sistema de Monitorização da Pressão
dos Pneus, a luz avisadora de pressãoreduzida dos pneus ilumina-se depois de
piscar durante aproximadamente um
minuto. Se isto acontecer, logo que
possível, leve o seu veículo a um
concessionário HYUNDAI autorizado
para que o sistema seja analisado.
Para mais pormenores, consulte o
parágrafo TPMS no capítulo 6.
AVISO
É perigoso conduzir o veículo com
uma luz de aviso acesa. Se a luz de
aviso dos travões se mantiver
acesa, mande imediatamente
inspeccionar e reparar os travões
num Reparador Autorizado
HYUNDAI.

Sistemas e equipamentos do veículo
58
4

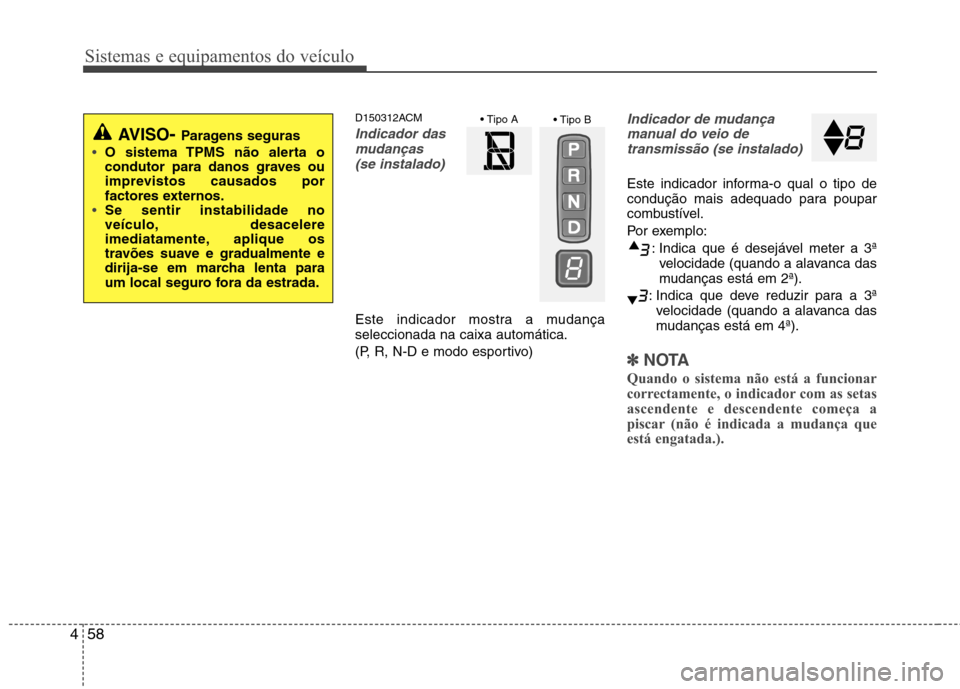

D150312ACM
Indicador das
mudanças
(se instalado)
Este indicador mostra a mudança seleccionada na caixa automática.
(P, R, N-D e modo esportivo)
Indicador de mudançamanual do veio de transmissão (se instalado)
Este indicador informa-o qual o tipo de
condução mais adequado para poupar
combustível.
Por exemplo:
: Indica que é desejável meter a 3ªvelocidade (quando a alavanca das
mudanças está em 2ª).
: Indica que deve reduzir para a 3ª velocidade (quando a alavanca das
mudanças está em 4ª).
✽✽ NOTA
Quando o sistema não está a funcionar
correctamente, o indicador com as setas
ascendente e descendente começa a
piscar (não é indicada a mudança que
está engatada.).
AVISO - Paragens seguras
O sistema TPMS não alerta o
condutor para danos graves ou
imprevistos causados por
factores externos.
Se sentir instabilidade no
veículo, desacelere
imediatamente, aplique os
travões suave e gradualmente e
dirija-se em marcha lenta para
um local seguro fora da estrada.

459
Sistemas e equipamentos do veículo

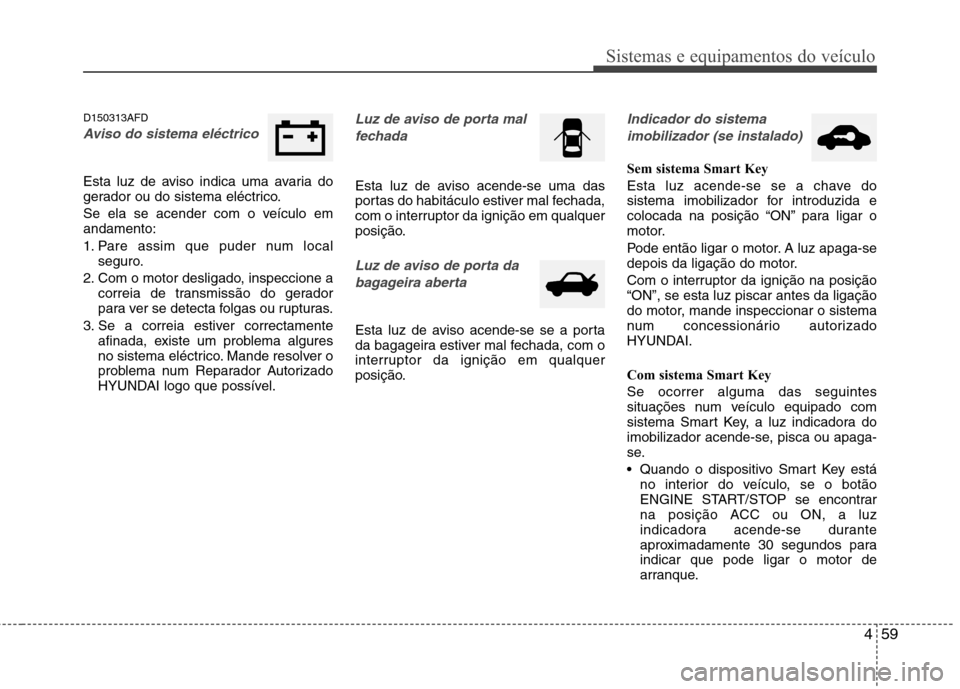

D150313AFD
Aviso do sistema eléctrico
Esta luz de aviso indica uma avaria do
gerador ou do sistema eléctrico.
Se ela se acender com o veículo em andamento:
1. Pare assim que puder num localseguro.
2. Com o motor desligado, inspeccione a correia de transmissão do gerador
para ver se detecta folgas ou rupturas.
3. Se a correia estiver correctamente afinada, existe um problema algures
no sistema eléctrico. Mande resolver o
problema num Reparador Autorizado
HYUNDAI logo que possível.
Luz de aviso de porta mal
fechada
Esta luz de aviso acende-se uma das
portas do habitáculo estiver mal fechada,
com o interruptor da ignição em qualquer
posição.
Luz de aviso de porta da bagageira aberta
Esta luz de aviso acende-se se a porta
da bagageira estiver mal fechada, com o
interruptor da ignição em qualquer
posição.
Indicador do sistema imobilizador (se instalado)
Sem sistema Smart Key
Esta luz acende-se se a chave do
sistema imobilizador for introduzida e
colocada na posição “ON” para ligar o
motor.
Pode então ligar o motor. A luz apaga-se
depois da ligação do motor.
Com o interruptor da ignição na posição “ON”, se esta luz piscar antes da ligação
do motor, mande inspeccionar o sistema
num concessionário autorizado
HYUNDAI.
Com sistema Smart Key Se ocorrer alguma das seguintes
situações num veículo equipado com
sistema Smart Key, a luz indicadora do
imobilizador acende-se, pisca ou apaga-
se.
Quando o dispositivo Smart Key está no interior do veículo, se o botão
ENGINE START/STOP se encontrar
na posição ACC ou ON, a luz
indicadora acende-se durante
aproximadamente 30 segundos paraindicar que pode ligar o motor de
arranque.

Sistemas e equipamentos do veículo
60
4

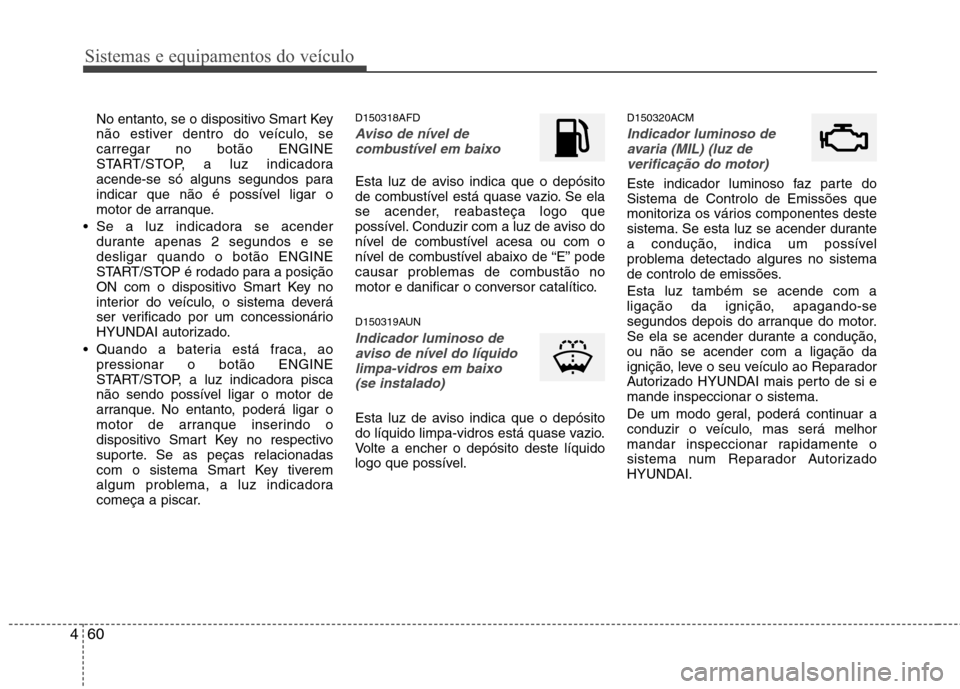

No entanto, se o dispositivo Smart Key
não estiver dentro do veículo, secarregar no botão ENGINE
START/STOP, a luz indicadora
acende-se só alguns segundos para
indicar que não é possível ligar o
motor de arranque.
Se a luz indicadora se acender durante apenas 2 segundos e sedesligar quando o botão ENGINE
START/STOP é rodado para a posição
ON com o dispositivo Smart Key no
interior do veículo, o sistema deverá
ser verificado por um concessionário
HYUNDAI autorizado.
Quando a bateria está fraca, ao pressionar o botão ENGINE
START/STOP, a luz indicadora pisca
não sendo possível ligar o motor de
arranque. No entanto, poderá ligar o
motor de arranque inserindo o
dispositivo Smart Key no respectivo
suporte. Se as peças relacionadas
com o sistema Smart Key tiverem
algum problema, a luz indicadora
começa a piscar. D150318AFDAviso de nível de
combustível em baixo
Esta luz de aviso indica que o depósito
de combustível está quase vazio. Se ela
se acender, reabasteça logo que
possível. Conduzir com a luz de aviso do
nível de combustível acesa ou com o
nível de combustível abaixo de “E” pode
causar problemas de combustão no
motor e danificar o conversor catalítico.
D150319AUN
Indicador luminoso deaviso de nível do líquidolimpa-vidros em baixo
(se instalado)
Esta luz de aviso indica que o depósito
do líquido limpa-vidros está quase vazio.
Volte a encher o depósito deste líquido
logo que possível. D150320ACM
Indicador luminoso de
avaria (MIL) (luz de
verificação do motor)
Este indicador luminoso faz parte do Sistema de Controlo de Emissões que
monitoriza os vários componentes deste
sistema. Se esta luz se acender durante
a condução, indica um possível
problema detectado algures no sistema
de controlo de emissões. Esta luz também se acende com a
ligação da ignição, apagando-se
segundos depois do arranque do motor.
Se ela se acender durante a condução,ou não se acender com a ligação da
ignição, leve o seu veículo ao Reparador
Autorizado HYUNDAI mais perto de si emande inspeccionar o sistema.
De um modo geral, poderá continuar a
conduzir o veículo, mas será melhor
mandar inspeccionar rapidamente o
sistema num Reparador Autorizado
HYUNDAI.
