2010 Hyundai Santa Fe Manual do proprietário (in Portuguese)

565
Conduzir o veículo

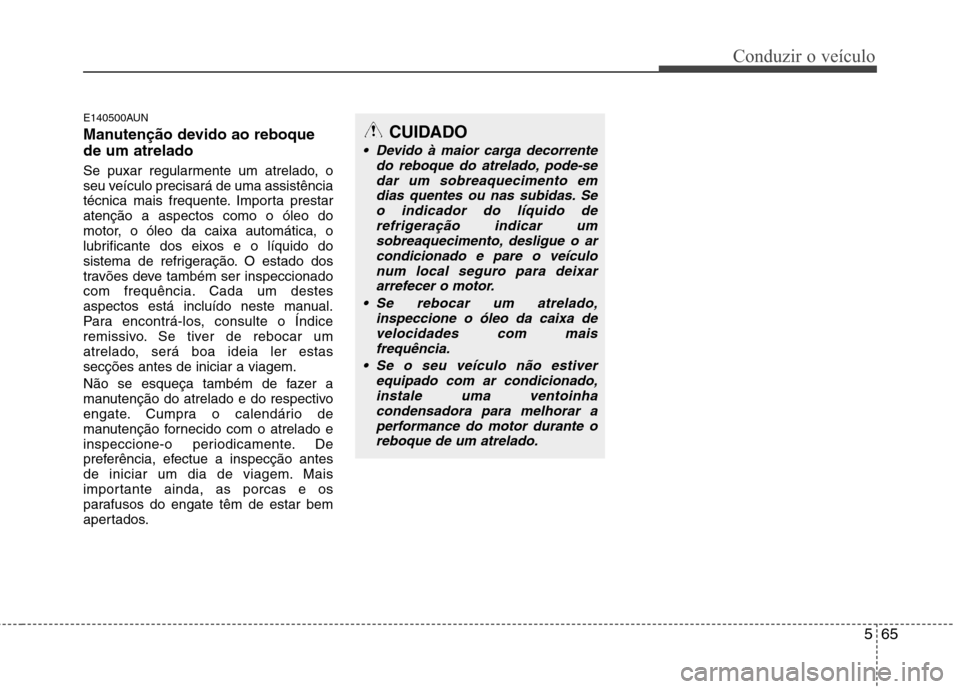

E140500AUN
Manutenção devido ao reboque de um atrelado
Se puxar regularmente um atrelado, o
seu veículo precisará de uma assistência
técnica mais frequente. Importa prestaratenção a aspectos como o óleo do
motor, o óleo da caixa automática, o
lubrificante dos eixos e o líquido do
sistema de refrigeração. O estado dos
travões deve também ser inspeccionado
com frequência. Cada um destes
aspectos está incluído neste manual.
Para encontrá-los, consulte o Índice
remissivo. Se tiver de rebocar um
atrelado, será boa ideia ler estassecções antes de iniciar a viagem.
Não se esqueça também de fazer a
manutenção do atrelado e do respectivo
engate. Cumpra o calendário de
manutenção fornecido com o atrelado e
inspeccione-o periodicamente. De
preferência, efectue a inspecção antes
de iniciar um dia de viagem. Mais
importante ainda, as porcas e os
parafusos do engate têm de estar bem
apertados.
CUIDADO
Devido à maior carga decorrentedo reboque do atrelado, pode-se
dar um sobreaquecimento emdias quentes ou nas subidas. Seo indicador do líquido de refrigeração indicar um
sobreaquecimento, desligue o arcondicionado e pare o veículonum local seguro para deixar
arrefecer o motor.
Se rebocar um atrelado, inspeccione o óleo da caixa develocidades com maisfrequência.
Se o seu veículo não estiver equipado com ar condicionado,instale uma ventoinhacondensadora para melhorar a performance do motor durante o
reboque de um atrelado.

Conduzir o veículo
66
5

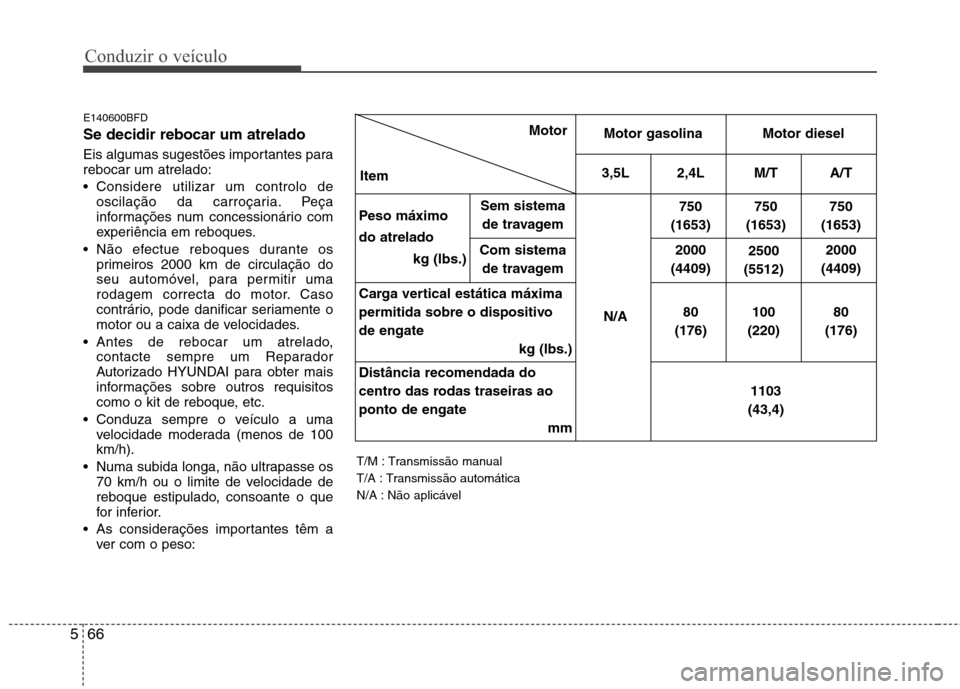

E140600BFD Se decidir rebocar um atrelado
Eis algumas sugestões importantes para rebocar um atrelado:
Considere utilizar um controlo de
oscilação da carroçaria. Peça
informações num concessionário com
experiência em reboques.
Não efectue reboques durante os primeiros 2000 km de circulação do
seu automóvel, para permitir uma
rodagem correcta do motor. Caso
contrário, pode danificar seriamente o
motor ou a caixa de velocidades.
Antes de rebocar um atrelado, contacte sempre um Reparador
Autorizado HYUNDAI para obter mais
informações sobre outros requisitos
como o kit de reboque, etc.
Conduza sempre o veículo a uma velocidade moderada (menos de 100km/h).
Numa subida longa, não ultrapasse os 70 km/h ou o limite de velocidade de
reboque estipulado, consoante o que
for inferior.
As considerações importantes têm a ver com o peso: T/M : Transmissão manual
T/A : Transmissão automática
N/A : Não aplicávelMotor
Item Motor gasolina Motor diesel
3,5L 2,4L M/T A/T
Peso máximo do atrelado kg (lbs.) Sem sistema
de travagem
N/A750
(1653) 750
(1653) 750
(1653)
Com sistema de travagem 2000
(4409) 2500
(5512) 2000
(4409)
Carga vertical estática máxima
permitida sobre o dispositivode engate kg (lbs.) 80
(176) 100
(220) 80
(176)
Distância recomendada do
centro das rodas traseiras aoponto de engate mm 1103
(43,4)

567
Conduzir o veículo

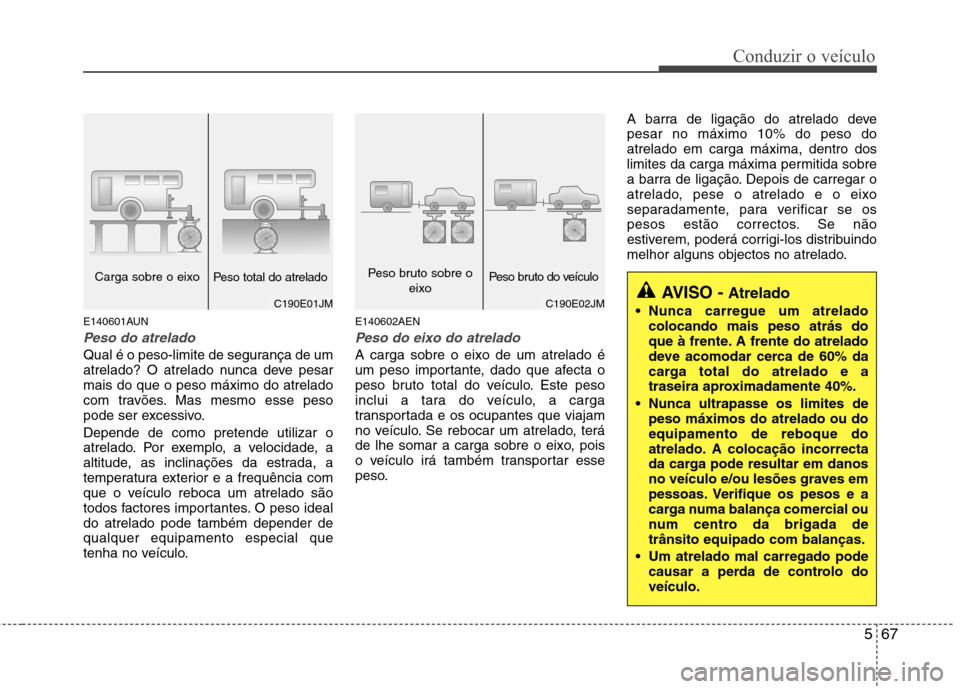

E140601AUN
Peso do atrelado
Qual é o peso-limite de segurança de um
atrelado? O atrelado nunca deve pesarmais do que o peso máximo do atrelado
com travões. Mas mesmo esse peso
pode ser excessivo. Depende de como pretende utilizar o
atrelado. Por exemplo, a velocidade, a
altitude, as inclinações da estrada, a
temperatura exterior e a frequência com
que o veículo reboca um atrelado são
todos factores importantes. O peso idealdo atrelado pode também depender dequalquer equipamento especial que
tenha no veículo.E140602AEN
Peso do eixo do atrelado
A carga sobre o eixo de um atrelado é
um peso importante, dado que afecta o
peso bruto total do veículo. Este peso
inclui a tara do veículo, a carga
transportada e os ocupantes que viajam
no veículo. Se rebocar um atrelado, terá
de lhe somar a carga sobre o eixo, pois
o veículo irá também transportar esse
peso.A barra de ligação do atrelado devepesar no máximo 10% do peso doatrelado em carga máxima, dentro dos
limites da carga máxima permitida sobre
a barra de ligação. Depois de carregar o
atrelado, pese o atrelado e o eixo
separadamente, para verificar se os
pesos estão correctos. Se não
estiverem, poderá corrigi-los distribuindo
melhor alguns objectos no atrelado.
AVISO -
Atrelado
Nunca carregue um atrelado colocando mais peso atrás do
que à frente. A frente do atrelado
deve acomodar cerca de 60% da
carga total do atrelado e a
traseira aproximadamente 40%.
Nunca ultrapasse os limites de peso máximos do atrelado ou doequipamento de reboque do
atrelado. A colocação incorrecta
da carga pode resultar em danos
no veículo e/ou lesões graves em
pessoas. Verifique os pesos e a
carga numa balança comercial ou
num centro da brigada detrânsito equipado com balanças.
Um atrelado mal carregado pode causar a perda de controlo doveículo.C190E02JM
Peso bruto sobre o eixo Peso bruto do veículo
C190E01JM
Carga sobre o eixo
Peso total do atrelado

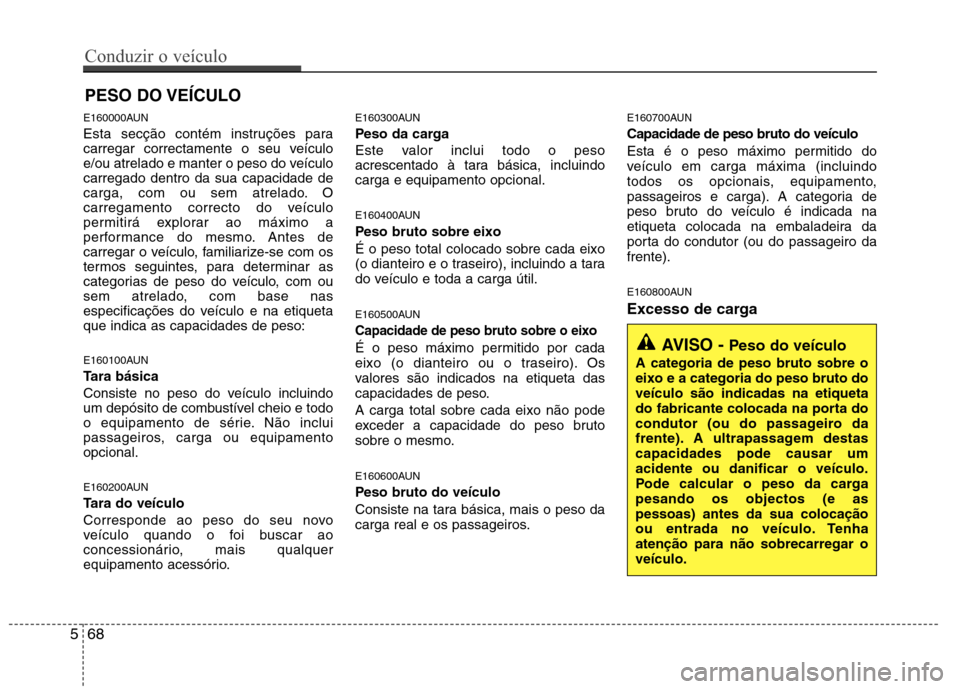

E160000AUN
Esta secção contém instruções para
carregar correctamente o seu veículo
e/ou atrelado e manter o peso do veículocarregado dentro da sua capacidade de
carga, com ou sem atrelado. O
carregamento correcto do veículo
permitirá explorar ao máximo a
performance do mesmo. Antes de
carregar o veículo, familiarize-se com os
termos seguintes, para determinar as
categorias de peso do veículo, com ou
sem atrelado, com base nas
especificações do veículo e na etiquetaque indica as capacidades de peso:
E160100AUN
Tara básica
Consiste no peso do veículo incluindo
um depósito de combustível cheio e todo
o equipamento de série. Não inclui
passageiros, carga ou equipamentoopcional.
E160200AUN
Tara do veículo
Corresponde ao peso do seu novo
veículo quando o foi buscar ao
concessionário, mais qualquer
equipamento acessório.E160300AUN
Peso da carga
Este valor inclui todo o peso
acrescentado à tara básica, incluindocarga e equipamento opcional.
E160400AUN
Peso bruto sobre eixoÉ o peso total colocado sobre cada eixo
(o dianteiro e o traseiro), incluindo a tara
do veículo e toda a carga útil.
E160500AUN
Capacidade de peso bruto sobre o eixo
É o peso máximo permitido por cada
eixo (o dianteiro ou o traseiro). Os
valores são indicados na etiqueta das
capacidades de peso. A carga total sobre cada eixo não pode
exceder a capacidade do peso bruto
sobre o mesmo.
E160600AUN
Peso bruto do veículo
Consiste na tara básica, mais o peso da
carga real e os passageiros.
E160700AUN Capacidade de peso bruto do veículo
Esta é o peso máximo permitido do
veículo em carga máxima (incluindo
todos os opcionais, equipamento,
passageiros e carga). A categoria de
peso bruto do veículo é indicada na
etiqueta colocada na embaladeira da
porta do condutor (ou do passageiro dafrente).
E160800AUN
Excesso de carga
PESO DO VEÍCULO AVISO -
Peso do veículo
A categoria de peso bruto sobre o eixo e a categoria do peso bruto doveículo são indicadas na etiqueta
do fabricante colocada na porta do
condutor (ou do passageiro da
frente). A ultrapassagem destascapacidades pode causar umacidente ou danificar o veículo.
Pode calcular o peso da cargapesando os objectos (e aspessoas) antes da sua colocação
ou entrada no veículo. Tenhaatenção para não sobrecarregar oveículo.
568
Conduzir o veículo

6

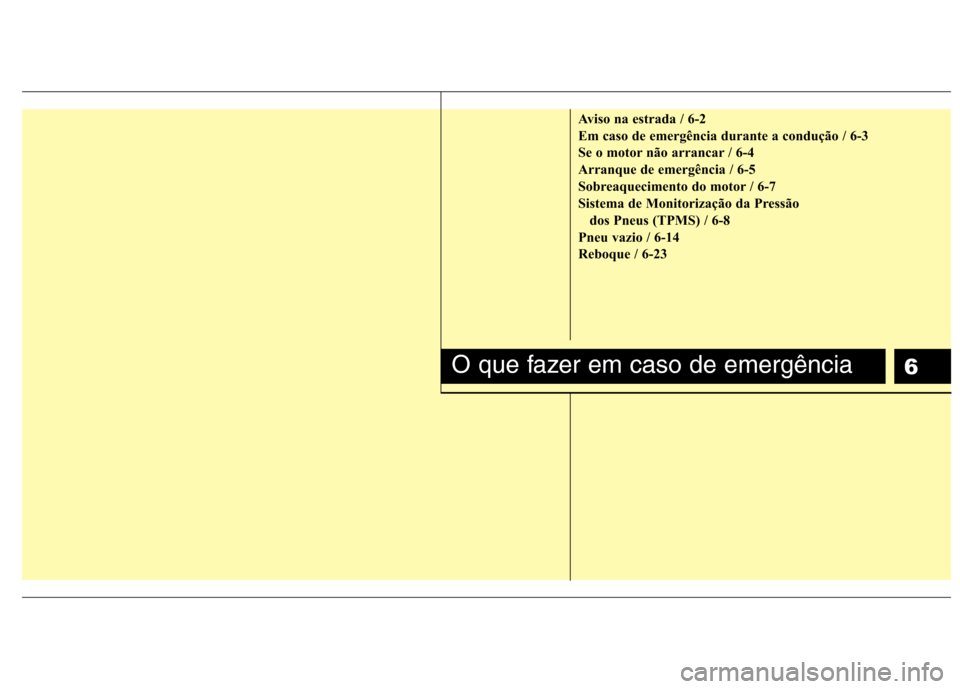

Aviso na estrada / 6-2
Em caso de emergência durante a condução / 6-3
Se o motor não arrancar / 6-4
Arranque de emergência / 6-5
Sobreaquecimento do motor / 6-7
Sistema de Monitorização da Pressão dos Pneus (TPMS) / 6-8
Pneu vazio / 6-14
Reboque / 6-23
O que fazer em caso de emergência

O que fazer em caso de emergência
2
6

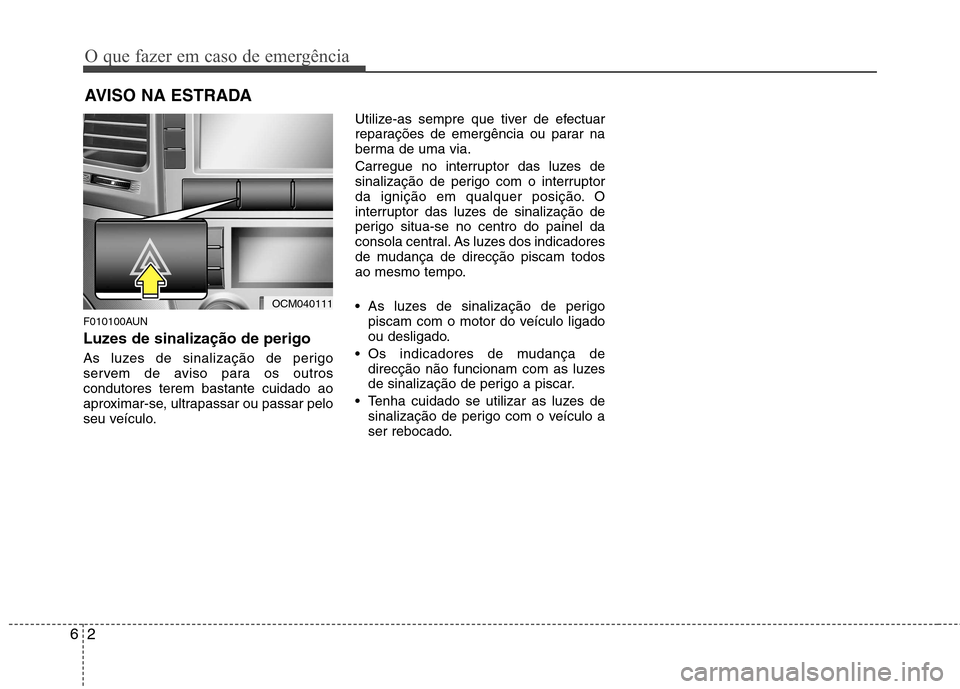

AVISO NA ESTRADA
F010100AUN
Luzes de sinalização de perigo
As luzes de sinalização de perigo
servem de aviso para os outroscondutores terem bastante cuidado ao
aproximar-se, ultrapassar ou passar pelo
seu veículo. Utilize-as sempre que tiver de efectuar
reparações de emergência ou parar na
berma de uma via.
Carregue no interruptor das luzes de
sinalização de perigo com o interruptor
da ignição em qualquer posição. O
interruptor das luzes de sinalização de
perigo situa-se no centro do painel da
consola central. As luzes dos indicadores
de mudança de direcção piscam todos
ao mesmo tempo.
As luzes de sinalização de perigo
piscam com o motor do veículo ligado
ou desligado.
Os indicadores de mudança de direcção não funcionam com as luzes
de sinalização de perigo a piscar.
Tenha cuidado se utilizar as luzes de sinalização de perigo com o veículo a
ser rebocado.
OCM040111

63
O que fazer em caso de emergência

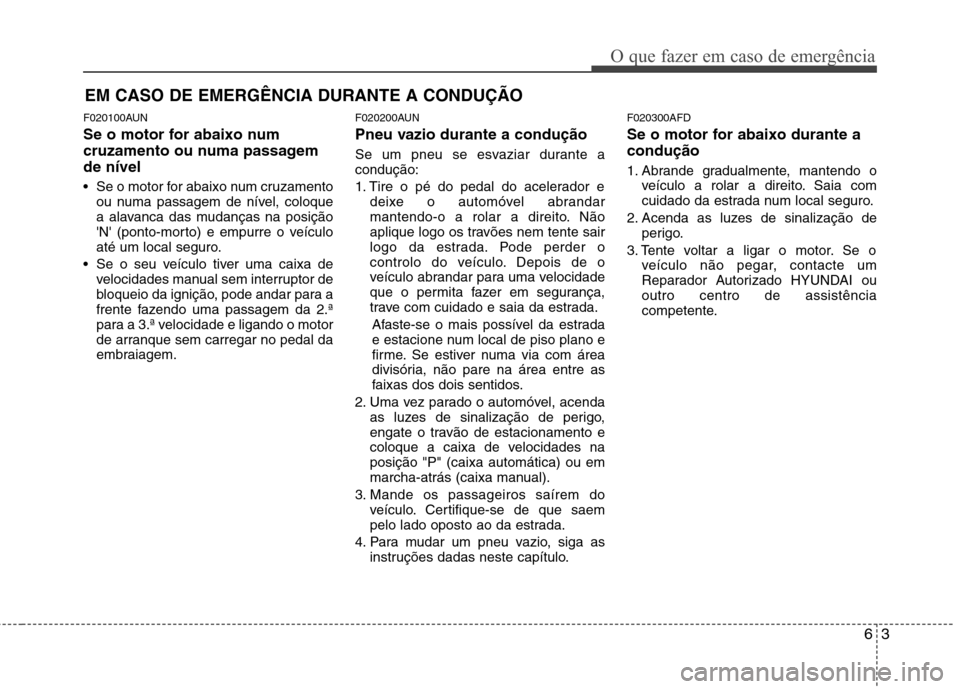

EM CASO DE EMERGÊNCIA DURANTE A CONDUÇÃO
F020100AUN
Se o motor for abaixo num
cruzamento ou numa passagemde nível
Se o motor for abaixo num cruzamento ou numa passagem de nível, coloque
a alavanca das mudanças na posição
'N' (ponto-morto) e empurre o veículo
até um local seguro.
Se o seu veículo tiver uma caixa de velocidades manual sem interruptor de
bloqueio da ignição, pode andar para a
frente fazendo uma passagem da 2.ª
para a 3.ª velocidade e ligando o motor
de arranque sem carregar no pedal da
embraiagem. F020200AUN
Pneu vazio durante a condução
Se um pneu se esvaziar durante a condução:
1. Tire o pé do pedal do acelerador e
deixe o automóvel abrandar
mantendo-o a rolar a direito. Não
aplique logo os travões nem tente sair
logo da estrada. Pode perder o
controlo do veículo. Depois de o
veículo abrandar para uma velocidade
que o permita fazer em segurança,
trave com cuidado e saia da estrada.
Afaste-se o mais possível da estrada
e estacione num local de piso plano e
firme. Se estiver numa via com área
divisória, não pare na área entre as
faixas dos dois sentidos.
2. Uma vez parado o automóvel, acenda as luzes de sinalização de perigo,
engate o travão de estacionamento e
coloque a caixa de velocidades naposição "P" (caixa automática) ou em
marcha-atrás (caixa manual).
3. Mande os passageiros saírem do veículo. Certifique-se de que saem
pelo lado oposto ao da estrada.
4. Para mudar um pneu vazio, siga as instruções dadas neste capítulo. F020300AFD
Se o motor for abaixo durante a condução
1. Abrande gradualmente, mantendo o
veículo a rolar a direito. Saia com
cuidado da estrada num local seguro.
2. Acenda as luzes de sinalização de perigo.
3. Tente voltar a ligar o motor. Se o veículo não pegar, contacte um
Reparador Autorizado HYUNDAI ououtro centro de assistência
competente.

O que fazer em caso de emergência
4
6

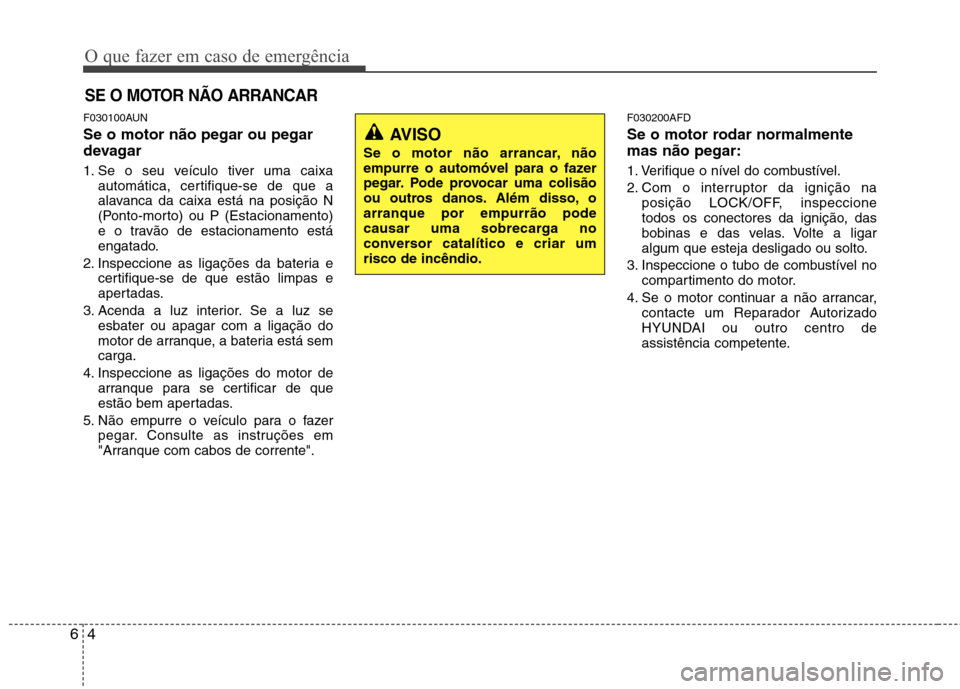

SE O MOTOR NÃO ARRANCAR
F030100AUN Se o motor não pegar ou pegar
devagar
1. Se o seu veículo tiver uma caixa
automática, certifique-se de que a
alavanca da caixa está na posição N
(Ponto-morto) ou P (Estacionamento)
e o travão de estacionamento está
engatado.
2. Inspeccione as ligações da bateria e certifique-se de que estão limpas e
apertadas.
3. Acenda a luz interior. Se a luz se esbater ou apagar com a ligação do
motor de arranque, a bateria está semcarga.
4. Inspeccione as ligações do motor de arranque para se certificar de que
estão bem apertadas.
5. Não empurre o veículo para o fazer pegar. Consulte as instruções em
"Arranque com cabos de corrente". F030200AFD
Se o motor rodar normalmente mas não pegar:
1. Verifique o nível do combustível.
2. Com o interruptor da ignição na
posição LOCK/OFF, inspeccione
todos os conectores da ignição, das
bobinas e das velas. Volte a ligar
algum que esteja desligado ou solto.
3. Inspeccione o tubo de combustível no compartimento do motor.
4. Se o motor continuar a não arrancar, contacte um Reparador Autorizado
HYUNDAI ou outro centro de
assistência competente.
AVISO
Se o motor não arrancar, não
empurre o automóvel para o fazer
pegar. Pode provocar uma colisão
ou outros danos. Além disso, oarranque por empurrão pode
causar uma sobrecarga no
conversor catalítico e criar umrisco de incêndio.
