Entretien
58
7
3. Contrôlez le fusible extrait, remplacez-
le s’il est sauté. Pour retirer ou insérer
le fusible, utilisez l'extracteur de fusible
situé dans le boîtier de fusibles du
compartiment moteur.
4. Insérez un nouveau fusible du même calibre et assurez-vous qu’il est bien
fixé dans les clips.
S’il a du jeu, adressez-vous à un concessionnaire HYUNDAI agréé.
G210201AEN

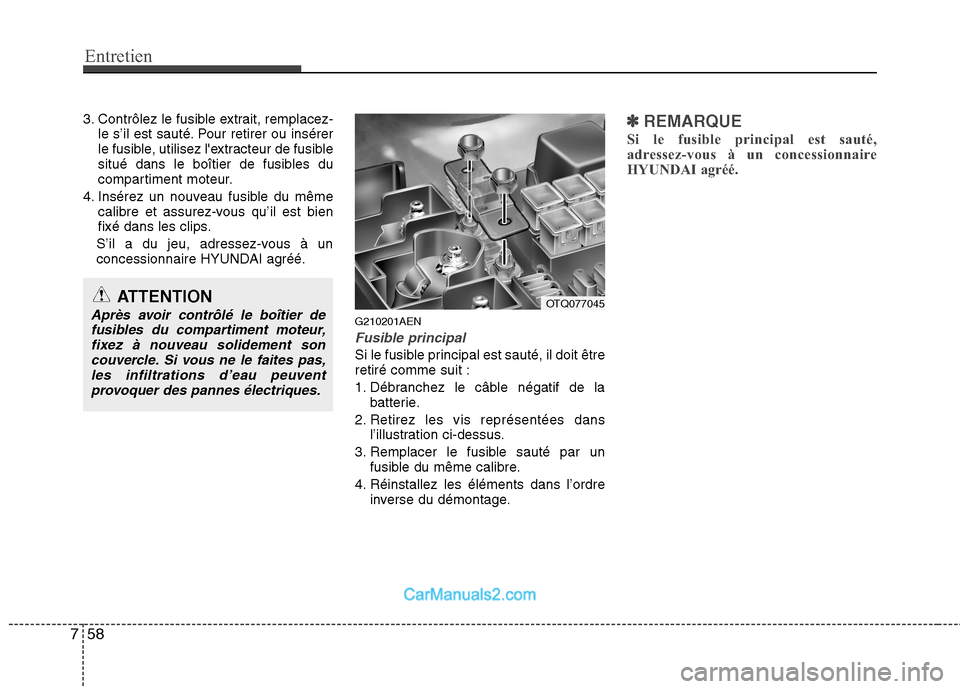

Fusible principal
Si le fusible principal est sauté, il doit être retiré comme suit :
1. Débranchez le câble négatif de labatterie.
2. Retirez les vis représentées dans l’illustration ci-dessus.
3. Remplacer le fusible sauté par un fusible du même calibre.
4. Réinstallez les éléments dans l’ordre inverse du démontage.
✽✽ REMARQUE
Si le fusible principal est sauté,
adressez-vous à un concessionnaire
HYUNDAI agréé.
ATTENTION
Après avoir contrôlé le boîtier de fusibles du compartiment moteur,fixez à nouveau solidement soncouvercle. Si vous ne le faites pas,les infiltrations d’eau peuvent
provoquer des pannes électriques.OTQ077045

759
Entretien
✽✽REMARQUE
Toutes les descriptions de boîtiers de
fusibles données dans ce manuel ne
s’appliquent pas à votre véhicule. Ces
informations sont exactes au moment de
l’impression. Si vous examinez le boîtier
de fusibles de votre véhicule, reportez-
vous à l’étiquette du boîtier de fusibles.
G210300AEN-EE

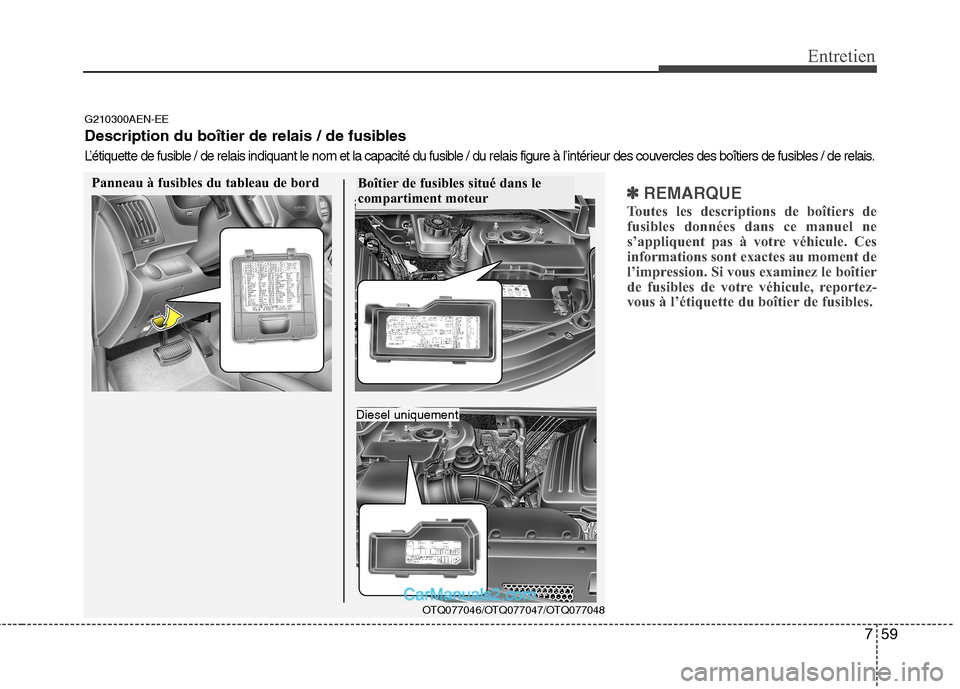

Description du boîtier de relais / de fusibles
L’étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l’intérieur des couvercles des boîtiers de fusibles / de relais.
Panneau à fusibles du tableau de bordBoîtier de fusibles situé dans le
compartiment moteur
OTQ077046/OTQ077047/OTQ077048
Diesel uniquement

Entretien
60
7
Panneau à fusibles du tableau du bord
Description Calibre
Composants protégés
du fusible
AUDIO-2 10A Audio, horloge numérique, BCM, commutateur de commande de rétroviseur extérieur
C/LIGHTER 20A Allume-cigares, prise de courant avant
S/HTD DRI 10A Commutateur chauffage de siège conducteur (le cas èchèant)
DRL 10A BCM (le cas èchèant)
RR FOG LP 15A Relais feux antibrouillard arrière
H/LP 10A Relais phare (haut/bas)
FRT WIPER 25A Relais essuie-glace avant, moteur d'essuie-glace avant
BCM 10A BCM
HTR 10A Relais de la soufflerie avant/arrière, module de commande de climatisation automatique avant/arrière, relais
ventilateur du condensateur, rétroviseur électro-chromé, thermorupteur, relais du préchauffeur PTC (D4CB),
électrovanne EGR (D4BH)
B/UP LP 10A Ais de feux de recul, commutateur de feux de recul, commutateur de plage boîte-pont
ABS 10A Module de commande ABS/ESP, commutateur ESP (D4CB)
T/SIG LP 10A Commutateur feux de détresse
A/BAG 10A Module de commande SRS
A/BAG IND 10A mbiné d'instruments
CLUSTER 10A Combiné d'instruments, BCM, module de commande d'antidémarrage (D4BH),
relais de climatisation (D4BH), résistance générateur
ECU 10A Capteur de vitesse du véhicule, ECM, débitmètre d'air (D4CB), pompe d'injection (D4BH),
TCM, témoin de filtre à carburant
START 10A Relais du démarreur, relais d'alarme antivol
MIRR HTD 10A Module de commande de climatisation avant, commande de rétroviseur extérieur et désembueur gauche/droit
STOP LP 15A Commutateur feux de stop
BWS 10A Signal sonore

761
Entretien
DescriptionCalibre
Composants protégés
du fusible
DR LOCK 20A Relais verrouillage/déverrouillage de la porte
FRT FOG LP 10A Relais feux anti-brouillard avant
B/ALARM 10A Relais d'alarme antivol
AUDIO-1
15A Audio
(POWER
CONNECTOR)
ROOM LP
10AHorloge numérique, combiné d'instruments, lampe d'accueil gauche/droite, lampe marchepied droite/gauche,
(POWER lampe de coffre,commutateur de lampe d'habitacle Commutateur du témoin d'ouverture de porte, connecteur de
CONNECTOR) liaison des données, BCM, commutateur lampe de courtoisie gauche/droite Lampe de console de plafond
HAZARD 15A Relais des feux de détresse, commutateur de feux de détresse
FUEL LID 15A Relais de la trappe à carburant
P/WDW LH 25A Commutateur principal de vitres électriques, commutateur de vitres électriques gauche
P/WDW RH 25A Commutateur principal de vitres électriques, commutateur de vitres électriques droite

Entretien
62
7
Boîtier de fusibles situé dans le compartiment moteur
Description Calibre
Composants protégés
du fusible
ALT 150A Fusible (A/CON, DÉGIVRAGE AVANT), fil fusible (CHAUF AV., CHAUF. ARR., HTD ARR., C/VENT.,
F/FILTRE, ABS 1/2), Générateur, fusible E/R et boîte relais droit
BATT 1 50A Fusible (BLOC. PTE, AB AV, B/ALARM, connecteur d'alimentation (AUDIO-1, LP HABIT))
BATT 2 30A Fusibble (TRAP. CARBU, VIT/EL G/D, DETRESSE), connecteur de contrôle multifonction
BATT 3/RAD FAN 40A Contacteur d’allumage (IG2, START), relais du démarreur
IGN 1 40A Contacteur d’allumage (ACC, IG1)
IGN 2 40A Fusible (LP STOP, BWS), relais de ventilateur de radiateur (G4KC)
ECU MAIN 30A/20A Relais commande moteur
FRT HTR 40A Relais de soufflerie avant
RR HTD 40A Relais désembueur arrière
RR HTR 40A Relais de soufflerie arrière
ABS 1 40A Module de commande ABS (G4KC)
ABS 2 40A Module de commande ABS (G4KC)
C/FAN 30A Relais ventilateur de condensateur 1
F/FILTER 30A Relais réchauffeur filtre à carburant (Moteur Diesel)
ECU/TCU 10A TCM, ECM (Moteur Essence)
HORN 10A Relais avertisseur sonore
BURNER 20A Module de commande de chauffage auxiliaire (D4CB)
F/PUMP 15A Relais pompe à carburant (G4KC)
ALT 10A Générateur (D4BH)
H/LP HI 15A Relais phare (HAUT), relais phare (BAS)
A/CON 10A Relais climatisation
FRT DEICER 15A Relais désembueur pare-brise (le cas échéant)
TAIL LH 10A Phare gauche (feu de position), bloc feu arrière gauche, éclairage plaque d'immatriculation gauche

763
Entretien
DescriptionCalibre
Composants protégés
du fusible
TAIL RH 10A Phare droit (feu de position), bloc feu arrière droit, éclairage plaque d'immatriculation droit
H/LP LO LH 10A Phare gauche
H/LP LO RH 10A Phare droit
SNSR 1 10A Relais de climatisation, relais ventilateur de condensateur (D4CB), sonde lambda (D4CB), relais préchauffeur
PTC n°1 (D4CB), commutateur feux stop ((D4CB)
SNSR 2 15A D4CB : capteur de position d'arbre à cames, relais bougie de préchauffage, actionneur EGR, soupape de
commande VGT, module de commande d'antidémarrage G4KC : relais de pompe à carburant, électrovanne de
purge de l’absorbeur de vapeurs de carburant, bypass radiateur d'huile, capteur de position d'arbre à cames,
sonde d'oxygène, module de commande d'antidémarrage, actionneur de commande du ralenti
IGN COIL 15A Bobine d'allumage n°1~n°4(G4KC), Condensateur (G4KC)
ECU 1 10A ECM(D4CB)
ECU 2 20A ECM(D4CB, G4KC), Injecteur n°1~n°4 (G4KC)
SAFETY P/WDW 20A Vitre électrique de sécurité

Entretien
64
7

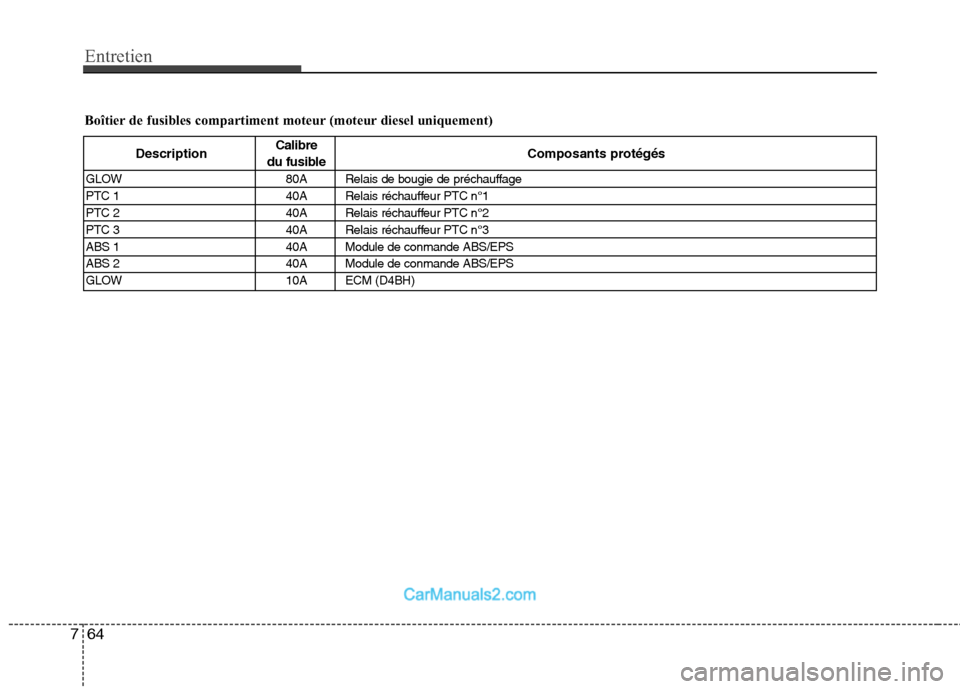

Boîtier de fusibles compartiment moteur (moteur diesel uniquement)
Description Calibre
Composants protégés
du fusible
GLOW 80A Relais de bougie de préchauffage
PTC 1 40A Relais réchauffeur PTC n°1
PTC 2 40A Relais réchauffeur PTC n°2
PTC 3 40A Relais réchauffeur PTC n°3
ABS 1 40A Module de conmande ABS/EPS
ABS 2 40A Module de conmande ABS/EPS
GLOW 10A ECM (D4BH)

765
Entretien
AMPOULES
G220000AEN
Utilisez uniquement des ampoules de la puissance spécifiée.
✽✽ REMARQUE
Après avoir conduit sous une pluie
battante ou après un lavage, les optiques
des feux avant et arrière peuvent être
recouverts d’une pellicule de givre ou
autre. La formation de cette pellicule est
due à la différence de température entre
l’intérieur de l’optique et l’extérieur. Le
mécanisme est le même que celui de la
condensation sur les vitres à l’intérieur
du véhicule lorsqu'il pleut, il ne s’agit pas
d’un problème lié à votre véhicule. Si
l’eau pénètre dans le bloc optique, faites
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.
G220100AUN

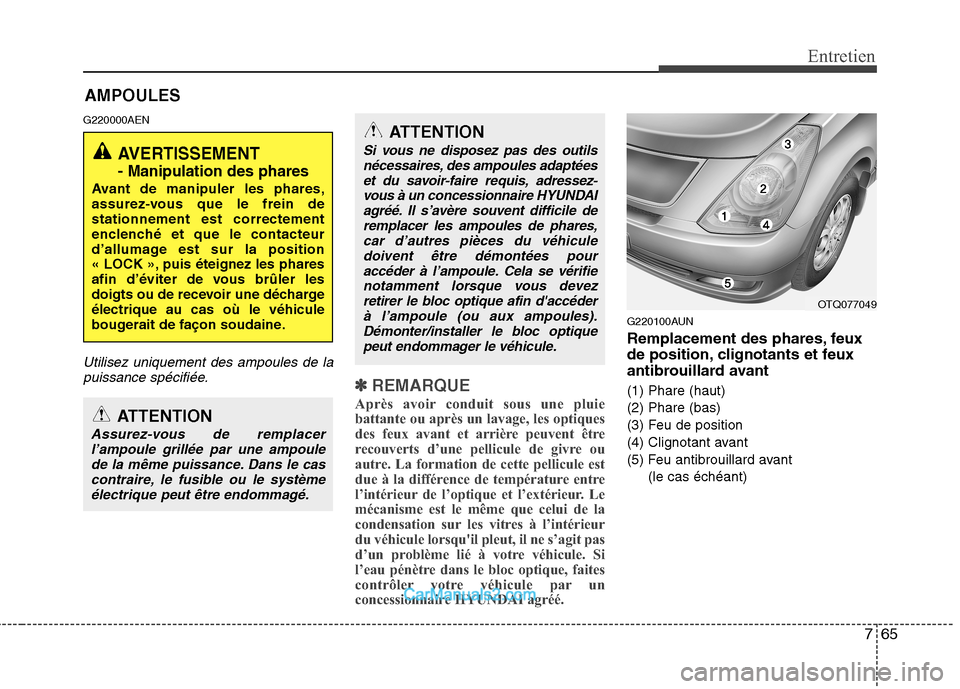

Remplacement des phares, feux
de position, clignotants et feux
antibrouillard avant (1) Phare (haut) (2) Phare (bas)
(3) Feu de position
(4) Clignotant avant
(5) Feu antibrouillard avant
(le cas échéant)
AVERTISSEMENT
- Manipulation des phares
Avant de manipuler les phares,
assurez-vous que le frein destationnement est correctement
enclenché et que le contacteur
d’allumage est sur la position
« LOCK », puis éteignez les phares
afin d’éviter de vous brûler les
doigts ou de recevoir une déchargeélectrique au cas où le véhicule
bougerait de façon soudaine.
ATTENTION
Assurez-vous de remplacerl’ampoule grillée par une ampoulede la même puissance. Dans le cas
contraire, le fusible ou le systèmeélectrique peut être endommagé.
ATTENTION
Si vous ne disposez pas des outilsnécessaires, des ampoules adaptées
et du savoir-faire requis, adressez-vous à un concessionnaire HYUNDAIagréé. Il s’avère souvent difficile de remplacer les ampoules de phares,
car d’autres pièces du véhiculedoivent être démontées pouraccéder à l’ampoule. Cela se vérifie
notamment lorsque vous devezretirer le bloc optique afin d'accéderà l’ampoule (ou aux ampoules).Démonter/installer le bloc optique
peut endommager le véhicule.
OTQ077049
