2010 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

23

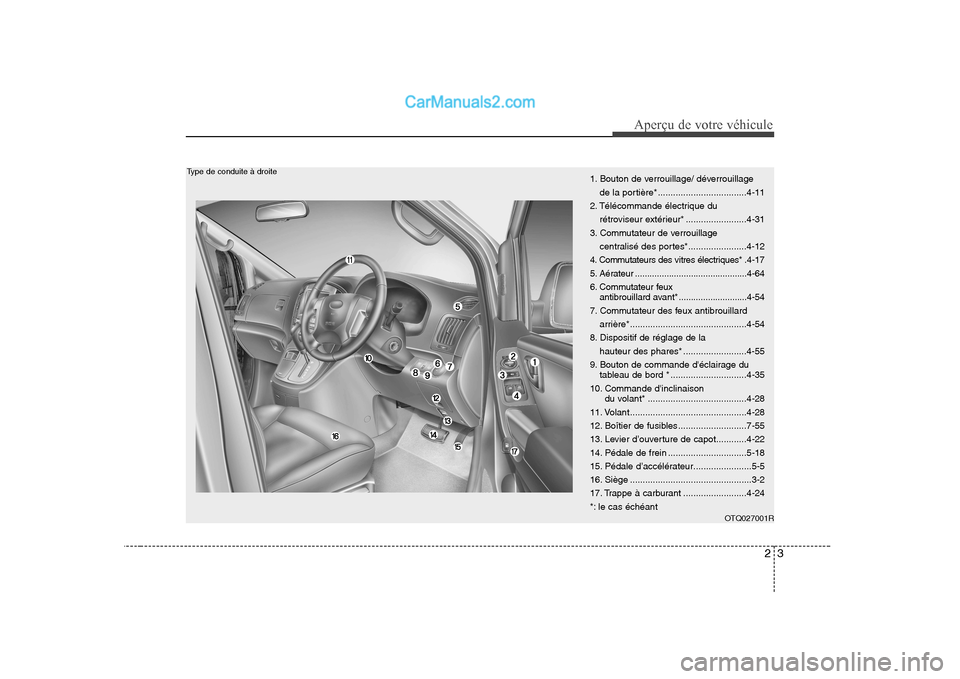

Aperçu de votre véhicule
OTQ027001R
Type de conduite à droite1. Bouton de verrouillage/ déverrouillage
de la portière* ...................................4-11
2. Télécommande électrique du rétroviseur extérieur* ........................4-31
3. Commutateur de verrouillage centralisé des portes*.......................4-12
4. Commutateurs des vitres électriques* .4-17
5. Aérateur ..............................................4-64
6. Commutateur feux antibrouillard avant* ............................4-54
7. Commutateur des feux antibrouillard arrière*..............................................4-54
8. Dispositif de réglage de la
hauteur des phares* .........................4-55
9. Bouton de commande d'éclairage du tableau de bord * ..............................4-35
10. Commande d'inclinaison du volant* .......................................4-28
11. Volant ..............................................4-28
12. Boîtier de fusibles ...........................7-55
13. Levier d’ouverture de capot............4-22
14. Pédale de frein ...............................5-18
15. Pédale d’accélérateur.......................5-5
16. Siège ................................................3-2
17. Trappe à carburant .........................4-24
*: le cas échéant

Aperçu de votre véhicule
4
2
PRÉSENTATION DU TABLEAU DE BORD
B020000ATQ
OTQ027002G
1. Combiné instruments .......................4-34
2. Commande des feux / clignotants....4-51
3. Avertisseur sonore ...........................4-29
4. Essuie/lave glace .............................4-56
5. Airbag conducteur frontal* ...............3-37
6. Contacteur d'allumage .......................5-4
7. Horloge numérique* .........................4-82
8. Audio* ...............................................4-84
9. Feux de détresse .......................4-51/6-2
10. Système de commande de la
climatisation* ..................................4-63
11. Frein de stationnement ..................5-20
12. Levier de vitesses ....................5-8/5-11
13. Airbag passager frontal* ................3-37
14. Boîte à gants ..................................4-77
* : le cas échéant
Type de conduite à gauche

25
Aperçu de votre véhicule
OTQ027002R
Type de conduite à droite1. Combiné instruments .......................4-34
2. Commande des feux / clignotants....4-51
3. Avertisseur sonore ...........................4-29
4. Essuie/lave glace .............................4-56
5. Airbag conducteur frontal* ...............3-37
6. Contacteur d'allumage .......................5-4
7. Horloge numérique* .........................4-82
8. Audio* ...............................................4-84
9. Feux de détresse .......................4-51/6-2
10. Système de commande de la climatisation* ..................................4-63
11. Frein de stationnement ..................5-20
12. Levier de vitesses ....................5-8/5-11
13. Airbag passager frontal* ................3-37
14. Boîte à gants ..................................4-77
* : le cas échéant

Aperçu de votre véhicule
6
2

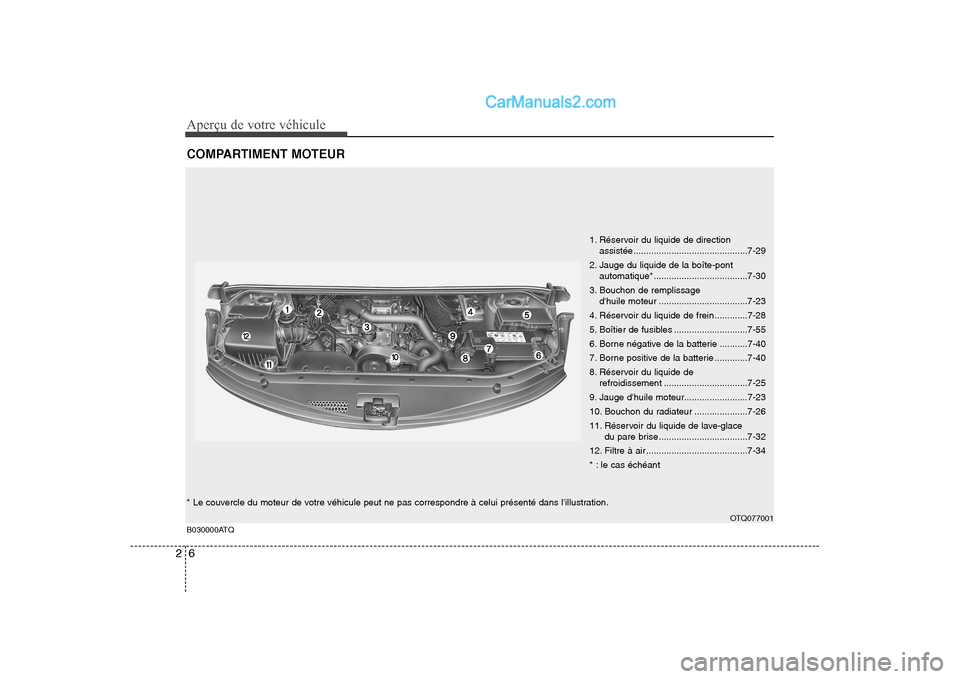

COMPARTIMENT MOTEUR
B030000ATQ
OTQ077001
1. Réservoir du liquide de direction
assistée .............................................7-29
2. Jauge du liquide de la boîte-pont automatique* .....................................7-30
3. Bouchon de remplissage d'huile moteur ...................................7-23
4. Réservoir du liquide de frein .............7-28
5. Boîtier de fusibles .............................7-55
6. Borne négative de la batterie ...........7-40
7. Borne positive de la batterie .............7-40
8. Réservoir du liquide de refroidissement .................................7-25
9. Jauge d'huile moteur.........................7-23
10. Bouchon du radiateur .....................7-26
11. Réservoir du liquide de lave-glace du pare brise ...................................7-32
12. Filtre à air ........................................7-34
* : le cas échéant
* Le couvercle du moteur de votre véhicule peut ne pas correspondre à celui présenté dans l'illustration.

3
Siège / 3-2
Ceintures des sécurité / 3-14
Système de retenue pour enfant / 3-25
Airbag - Système de retenue supplémentaire / 3-37
Système de sécurité de votre véhicule

Système de sécurité de votre véhicule
2
3
C010000ATQ Siège avant
(1) Avancer et reculer(2) Angle du dossier du siège
(3) Réglage des sièges en hauteur*
(Siége du conducteur)
(4) Chauffage de siège (Siège du conducteur)
(5) Appui-tête 2 ème
rangée* / 3 ème
rangée*
de sièges
(6) Avancer et reculer(7) Angle du dossier du siège(8) Appui-tête
4ème rangée de sièges*
(9) Avancer et reculer(10) Rabat du dossierde siège(11) Appui-tête
*; le cas échéant
SIEGE
OTQ037001E
Les sièges de votre véhicule peuvent différer de ceux présentés sur l'illustration.

33
Système de sécurité de votre véhicule
AVERTISSEMENT- Siège
du conducteur
N’essayez jamais de régler votre siège lorsque le véhicule est en
mouvement. Vous pourriez
perdre le contrôle de votre
véhicule et provoquer unaccident entraînant des lésions
graves ou fatales ou de sérieuxdégâts matériels.
Retirez tout objet pouvant gêner le positionnement normal du
dossier. Les objets placés contrele dossier ou dans toute position
gênant le verrouillage correct decelui-ci peut entraîner des
lésions graves ou fatales en cas
d’arrêt brutal ou de choc.
dossier redressé, la sangle debassin de la ceinture de sécurité
étant ajustée et enveloppant bien
la partie inférieure des hanches.
Il s’agit de la meilleure position
de protection en cas d’accident.
(suite)
AVERTISSEMENT - Siège
en position droite
Lorsque vous redressez le dossier
du siège, maintenez-le tout en le
redressant doucement, assurez-
vous qu’aucun passager ne se
trouve à proximité. Si le dossier est
redressé sans être maintenu ni
retenu, il pourrait être projeté
brusquement vers l’avant et
blesser quelqu’un.
AVERTISSEMENT - Objets en vrac
Les objets laissés en vrac à l’emplacement des pieds duconducteur peuvent gênerl’utilisation des pédales etéventuellement causer un accident.
Ne rien laisser sous les sièges
avant.AVERTISSEMENT - Responsabilité du
conducteur à l'égard du
passager
Conduire un véhicule dont le
dossier est incliné peut entraîner
des lésions graves ou fatales en cas
d’accident. Si un siège est incliné,
au cours d’un accident, les hanchesde son occupant peuvent glissersous la sangle de bassin de la
ceinture du siège ce qui exercerait
une forte pression sur l’abdomen
non protégé. Les blessures
pourraient être graves ou fatales. Le
conducteur est tenu de signaler au
passager que son dossier doit être
en position verticale lorsque le
véhicule est en marche.

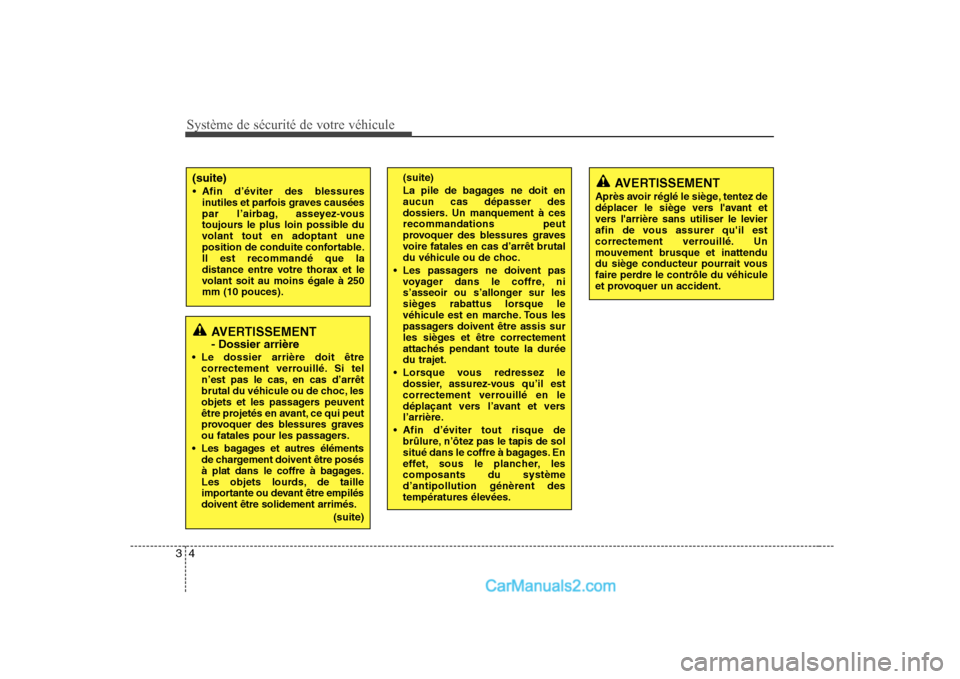

Système de sécurité de votre véhicule
4
3
(suite)
La pile de bagages ne doit en aucun cas dépasser des
dossiers. Un manquement à cesrecommandations peut
provoquer des blessures graves
voire fatales en cas d’arrêt brutal
du véhicule ou de choc.
Les passagers ne doivent pas voyager dans le coffre, ni
s’asseoir ou s’allonger sur les
sièges rabattus lorsque le
véhicule est en marche. Tous les
passagers doivent être assis sur
les sièges et être correctement
attachés pendant toute la duréedu trajet.
Lorsque vous redressez le dossier, assurez-vous qu’il est
correctement verrouillé en le
déplaçant vers l’avant et vers
l’arrière.
Afin d’éviter tout risque de brûlure, n’ôtez pas le tapis de sol
situé dans le coffre à bagages. En
effet, sous le plancher, lescomposants du systèmed’antipollution génèrent des
températures élevées.
AVERTISSEMENT - Dossier arrière
Le dossier arrière doit être correctement verrouillé. Si tel
n’est pas le cas, en cas d’arrêt
brutal du véhicule ou de choc, les
objets et les passagers peuvent
être projetés en avant, ce qui peut
provoquer des blessures graves
ou fatales pour les passagers.
Les bagages et autres éléments de chargement doivent être posés
à plat dans le coffre à bagages.
Les objets lourds, de taille
importante ou devant être empilésdoivent être solidement arrimés.
(suite)
AVERTISSEMENT
Après avoir réglé le siège, tentez de
déplacer le siège vers l'avant et
vers l'arrière sans utiliser le levier
afin de vous assurer qu'il est
correctement verrouillé. Unmouvement brusque et inattendu
du siège conducteur pourrait vous
faire perdre le contrôle du véhicule
et provoquer un accident.(suite)
Afin d’éviter des blessures inutiles et parfois graves causées
par l’airbag, asseyez-vous
toujours le plus loin possible du
volant tout en adoptant une
position de conduite confortable.Il est recommandé que la
distance entre votre thorax et le
volant soit au moins égale à 250mm (10 pouces).
