Entretien
60
7

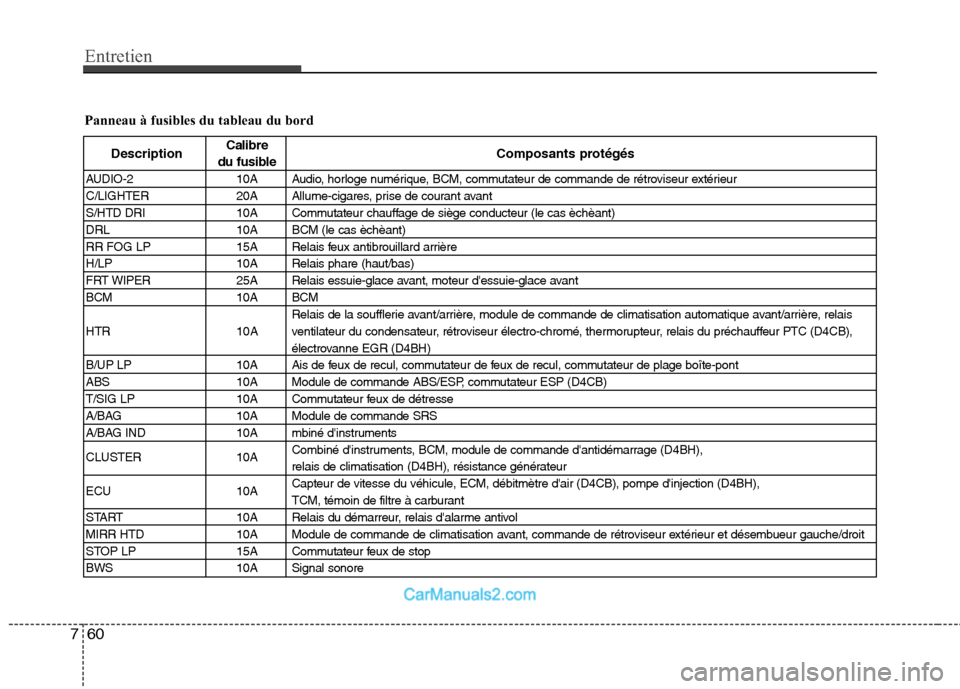

Panneau à fusibles du tableau du bord
Description Calibre
Composants protégés
du fusible
AUDIO-2 10A Audio, horloge numérique, BCM, commutateur de commande de rétroviseur extérieur
C/LIGHTER 20A Allume-cigares, prise de courant avant
S/HTD DRI 10A Commutateur chauffage de siège conducteur (le cas èchèant)
DRL 10A BCM (le cas èchèant)
RR FOG LP 15A Relais feux antibrouillard arrière
H/LP 10A Relais phare (haut/bas)
FRT WIPER 25A Relais essuie-glace avant, moteur d'essuie-glace avant
BCM 10A BCM
HTR 10A Relais de la soufflerie avant/arrière, module de commande de climatisation automatique avant/arrière, relais
ventilateur du condensateur, rétroviseur électro-chromé, thermorupteur, relais du préchauffeur PTC (D4CB),
électrovanne EGR (D4BH)
B/UP LP 10A Ais de feux de recul, commutateur de feux de recul, commutateur de plage boîte-pont
ABS 10A Module de commande ABS/ESP, commutateur ESP (D4CB)
T/SIG LP 10A Commutateur feux de détresse
A/BAG 10A Module de commande SRS
A/BAG IND 10A mbiné d'instruments
CLUSTER 10A Combiné d'instruments, BCM, module de commande d'antidémarrage (D4BH),
relais de climatisation (D4BH), résistance générateur
ECU 10A Capteur de vitesse du véhicule, ECM, débitmètre d'air (D4CB), pompe d'injection (D4BH),
TCM, témoin de filtre à carburant
START 10A Relais du démarreur, relais d'alarme antivol
MIRR HTD 10A Module de commande de climatisation avant, commande de rétroviseur extérieur et désembueur gauche/droit
STOP LP 15A Commutateur feux de stop
BWS 10A Signal sonore
Entretien
62
7

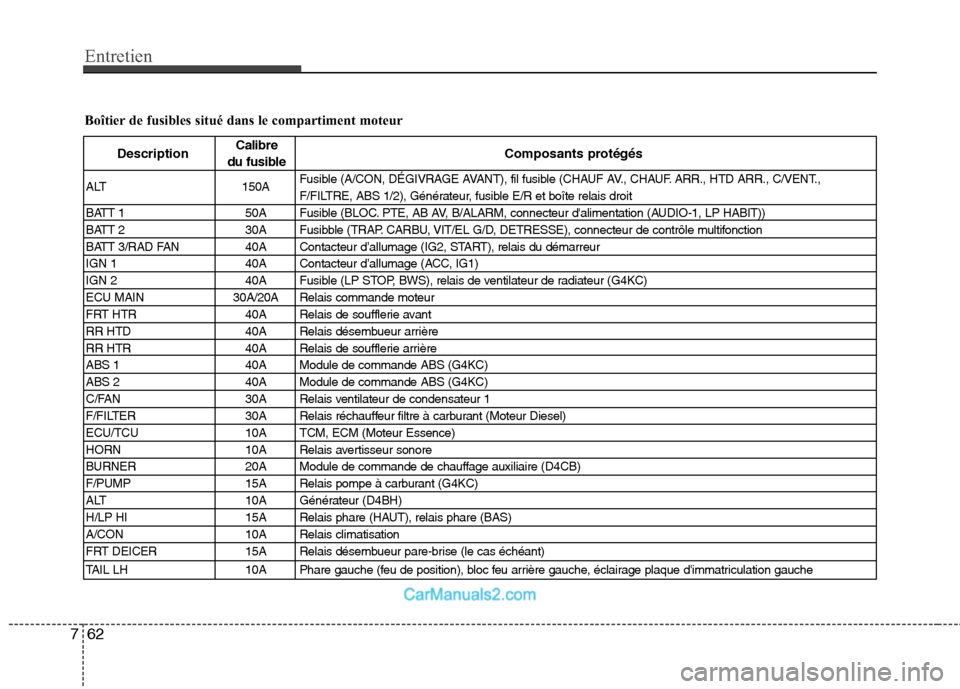

Boîtier de fusibles situé dans le compartiment moteur
Description Calibre
Composants protégés
du fusible
ALT 150A Fusible (A/CON, DÉGIVRAGE AVANT), fil fusible (CHAUF AV., CHAUF. ARR., HTD ARR., C/VENT.,
F/FILTRE, ABS 1/2), Générateur, fusible E/R et boîte relais droit
BATT 1 50A Fusible (BLOC. PTE, AB AV, B/ALARM, connecteur d'alimentation (AUDIO-1, LP HABIT))
BATT 2 30A Fusibble (TRAP. CARBU, VIT/EL G/D, DETRESSE), connecteur de contrôle multifonction
BATT 3/RAD FAN 40A Contacteur d’allumage (IG2, START), relais du démarreur
IGN 1 40A Contacteur d’allumage (ACC, IG1)
IGN 2 40A Fusible (LP STOP, BWS), relais de ventilateur de radiateur (G4KC)
ECU MAIN 30A/20A Relais commande moteur
FRT HTR 40A Relais de soufflerie avant
RR HTD 40A Relais désembueur arrière
RR HTR 40A Relais de soufflerie arrière
ABS 1 40A Module de commande ABS (G4KC)
ABS 2 40A Module de commande ABS (G4KC)
C/FAN 30A Relais ventilateur de condensateur 1
F/FILTER 30A Relais réchauffeur filtre à carburant (Moteur Diesel)
ECU/TCU 10A TCM, ECM (Moteur Essence)
HORN 10A Relais avertisseur sonore
BURNER 20A Module de commande de chauffage auxiliaire (D4CB)
F/PUMP 15A Relais pompe à carburant (G4KC)
ALT 10A Générateur (D4BH)
H/LP HI 15A Relais phare (HAUT), relais phare (BAS)
A/CON 10A Relais climatisation
FRT DEICER 15A Relais désembueur pare-brise (le cas échéant)
TAIL LH 10A Phare gauche (feu de position), bloc feu arrière gauche, éclairage plaque d'immatriculation gauche
