2010 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

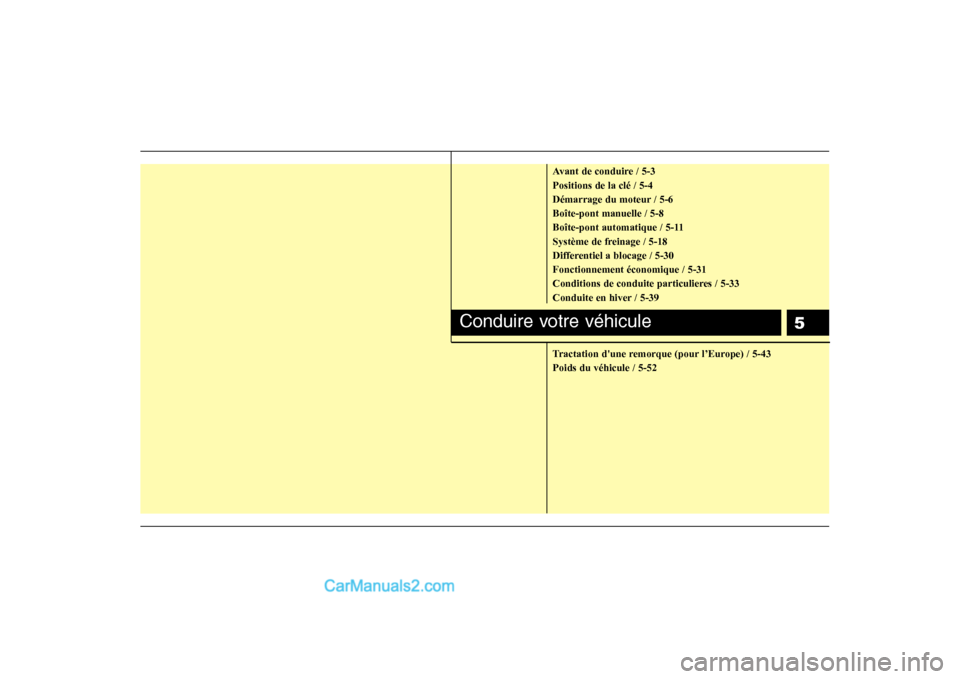

5
Avant de conduire / 5-3 Positions de la clé / 5-4
Démarrage du moteur / 5-6Boîte-pont manuelle / 5-8
Boîte-pont automatique / 5-11
Système de freinage / 5-18
Differentiel a blocage / 5-30Fonctionnement économique / 5-31
Conditions de conduite particulieres / 5-33
Conduite en hiver / 5-39
Tractation d'une remorque (pour l’Europe) / 5-43 Poids du véhicule / 5-52
Conduire votre véhicule

Conduire votre véhicule
2
5
E010000AEN

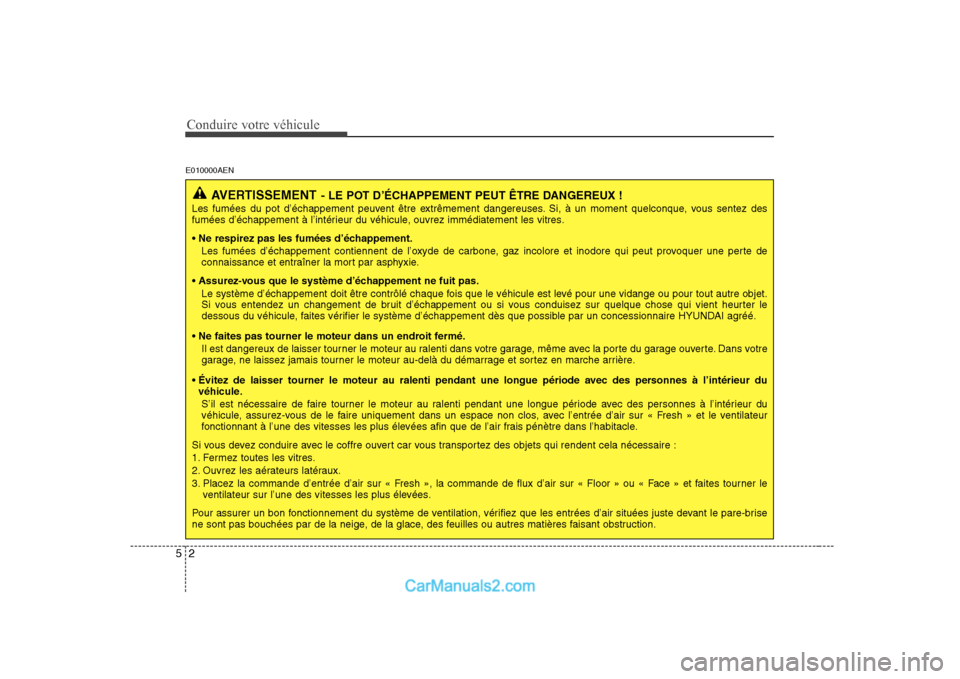

AVERTISSEMENT - LE POT D’ÉCHAPPEMENT PEUT ÊTRE DANGEREUX !
Les fumées du pot d’échappement peuvent être extrêmement dangereuses. Si, à un moment quelconque, vous sentez des
fumées d’échappement à l’intérieur du véhicule, ouvrez immédiatement les vitres.

Les fumées d’échappement contiennent de l’oxyde de carbone, gaz incolore et inodore qui peut provoquer une perte de
connaissance et entraîner la mort par asphyxie.
Le système d’échappement doit être contrôlé chaque fois que le véhicule est levé pour une vidange ou pour tout autre objet.
Si vous entendez un changement de bruit d’échappement ou si vous conduisez sur quelque chose qui vient heurter le
dessous du véhicule, faites vérifier le système d’échappement dès que possible par un concessionnaire HYUNDAI agréé.
Il est dangereux de laisser tourner le moteur au ralenti dans votre garage, même avec la porte du garage ouverte. Dans votre
garage, ne laissez jamais tourner le moteur au-delà du démarrage et sortez en marche arrière.
véhicule.
S’il est nécessaire de faire tourner le moteur au ralenti pendant une longue période avec des personnes à l’intérieur du
véhicule, assurez-vous de le faire uniquement dans un espace non clos, avec l’entrée d’air sur « Fresh » et le ventilateur
fonctionnant à l’une des vitesses les plus élevées afin que de l’air frais pénètre dans l’habitacle.
Si vous devez conduire avec le coffre ouvert car vous transportez des objets qui rendent cela nécessaire :
1. Fermez toutes les vitres.
2. Ouvrez les aérateurs latéraux.
3. Placez la commande d’entrée d’air sur « Fresh », la commande de flux d’air sur « Floor » ou « Face » et faites tourner le ventilateur sur l’une des vitesses les plus élevées.
Pour assurer un bon fonctionnement du système de ventilation, vérifiez que les entrées d’air situées juste devant le pare-brise
ne sont pas bouchées par de la neige, de la glace, des feuilles ou autres matières faisant obstruction.

53
Conduire votre véhicule
E020100AUN
Avant d’entrer dans le véhicule
vitres, de(s) rétroviseur(s) extérieur(s)
et des feux externes sont propres.

le véhicule.
derrière vous si avez l’intention de faire
marche arrière.
E020200AUN Contrôles nécessaires
Les niveaux des liquides, tels que l’huile
moteur, le liquide de refroidissement
moteur, le liquide de frein et le liquide de
lave-glace, doivent être vérifiés
régulièrement, à intervalles exacts, en
fonction du liquide. Pour de plus amples
détails, référez-vous à la section 7,« Entretien ».
E020300AUN
Avant de démarrer

toutes les commandes soient aisément
accessibles.
extérieurs.
fonctionnent.

détresse lorsque le contacteur d’allumage est en position ON.
assurez-vous que le témoin de freins’éteint.
Pour une utilisation sûre, assurez-vous
que vous êtes familiarisé avec votre
véhicule et ses équipements.
AVANT DE CONDUIRE
AVERTISSEMENT
Tous les passagers doivent avoir
bouclé correctement leur ceinture
chaque fois que le véhicule roule.
Reportez-vous à la section 3« Ceintures de sécurité » pour de
plus amples informations sur leurbonne utilisation.
AVERTISSEMENT
Vérifiez toujours l’environnement
de votre véhicule (enfants en
particulier) avant de mettre unvéhicule en position D (Drive) ou R
(Reverse).
AVERTISSEMENT - Conduite sous l’influence de l’alcool ou de drogues
Il est dangereux de conduire en
ayant bu. La conduite en étatd’ivresse est la principale cause de
décès sur autoroute chaque année.
Même une faible quantité d’alcool
affecte vos réflexes, votre
perception et votre jugement. Laconduite sous l’emprise de
stupéfiants est aussi dangereuse,
voire plus dangereuse, que la
conduite en état d’ivresse.
Vous avez beaucoup plus de
chances d’avoir un accident grave
si vous conduisez en ayant bu ou
sous l’emprise de drogues.
Si vous avez bu ou si vous avez
pris des drogues, ne conduisez
pas. Ne montez pas dans le
véhicule d’un conducteur qui a bu
ou pris des drogues. Choisissez unconducteur désigné ou appelez untaxi.

Conduire votre véhicule
4
5
E030100AEN

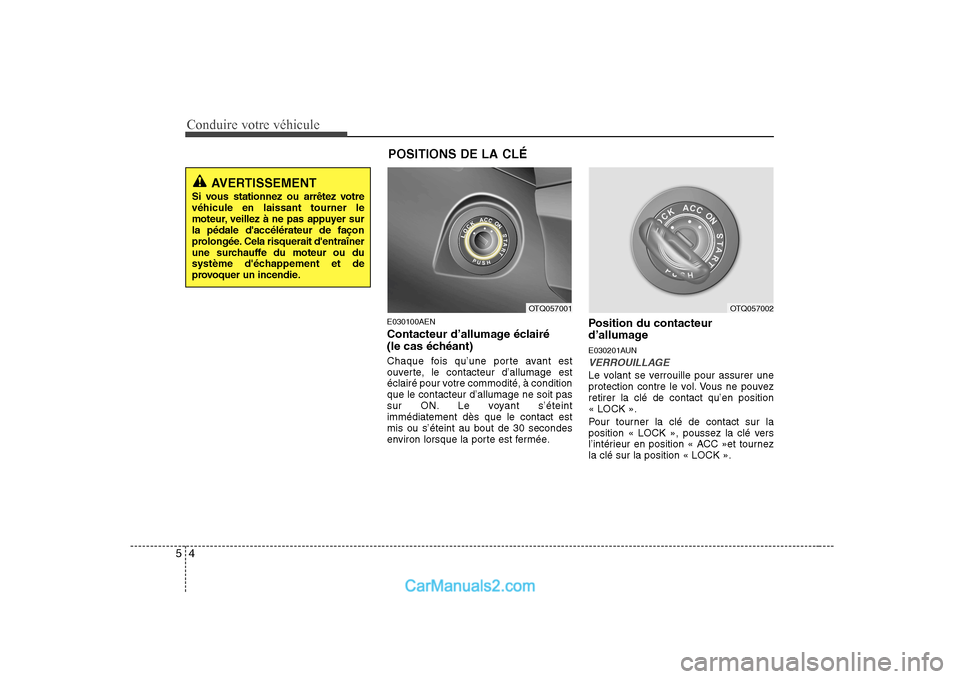

Contacteur d’allumage éclairé
(le cas échéant)
Chaque fois qu’une porte avant est
ouverte, le contacteur d’allumage est
éclairé pour votre commodité, à conditionque le contacteur d’allumage ne soit pas
sur ON. Le voyant s’éteintimmédiatement dès que le contact estmis ou s’éteint au bout de 30 secondes
environ lorsque la porte est fermée. Position du contacteur
d’allumage
E030201AUN
VERROUILLAGE
Le volant se verrouille pour assurer une
protection contre le vol. Vous ne pouvezretirer la clé de contact qu’en position« LOCK ».
Pour tourner la clé de contact sur la
position « LOCK », poussez la clé vers
l’intérieur en position « ACC »et tournezla clé sur la position « LOCK ».
OTQ057001OTQ057002
AVERTISSEMENT
Si vous stationnez ou arrêtez votre véhicule en laissant tourner le
moteur, veillez à ne pas appuyer surla pédale d'accélérateur de façon
prolongée. Cela risquerait d'entraîner
une surchauffe du moteur ou du
système d'échappement et de
provoquer un incendie.
POSITIONS DE LA CLÉ

55
Conduire votre véhicule
E030202AUN

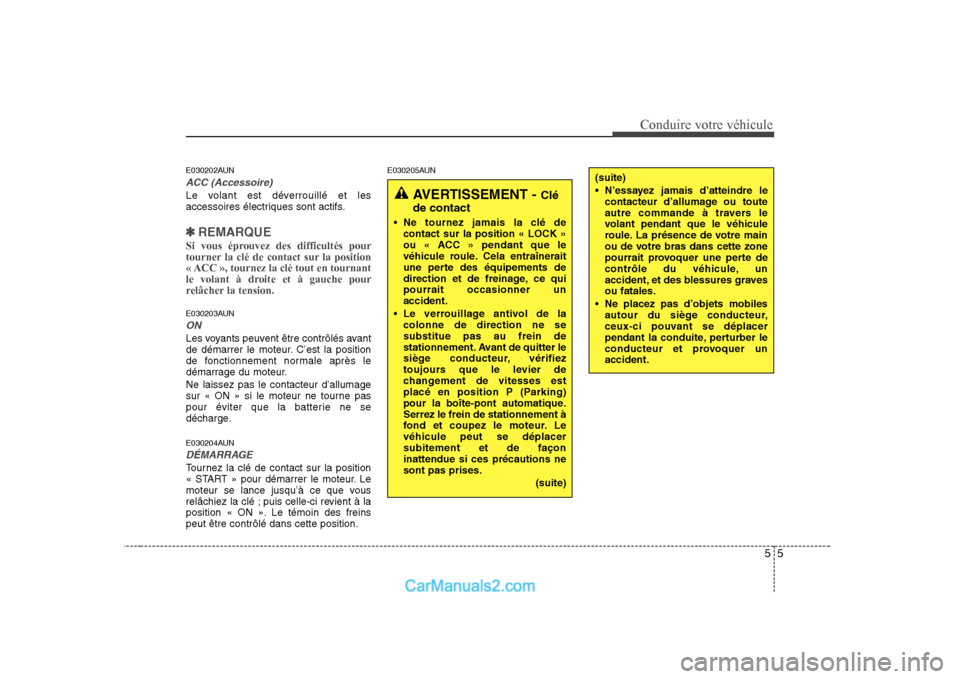

ACC (Accessoire)
Le volant est déverrouillé et les
accessoires électriques sont actifs.
✽✽REMARQUE
Si vous éprouvez des difficultés pour
tourner la clé de contact sur la position
« ACC », tournez la clé tout en tournant
le volant à droite et à gauche pour
relâcher la tension.
E030203AUN
ON
Les voyants peuvent être contrôlés avant
de démarrer le moteur. C’est la position
de fonctionnement normale après le
démarrage du moteur. Ne laissez pas le contacteur d’allumage
sur « ON » si le moteur ne tourne pas
pour éviter que la batterie ne se
décharge.
E030204AUN
DÉMARRAGE
Tournez la clé de contact sur la position
« START » pour démarrer le moteur. Le
moteur se lance jusqu’à ce que vous
relâchiez la clé ; puis celle-ci revient à la
position « ON ». Le témoin des freinspeut être contrôlé dans cette position. E030205AUN
AVERTISSEMENT -
Clé
de contact
Ne tournez jamais la clé de contact sur la position « LOCK »
ou « ACC » pendant que le
véhicule roule. Cela entraînerait
une perte des équipements de
direction et de freinage, ce quipourrait occasionner unaccident.
Le verrouillage antivol de la colonne de direction ne sesubstitue pas au frein de
stationnement. Avant de quitter le
siège conducteur, vérifiez
toujours que le levier de
changement de vitesses est
placé en position P (Parking)
pour la boîte-pont automatique.Serrez le frein de stationnement à
fond et coupez le moteur. Levéhicule peut se déplacersubitement et de façoninattendue si ces précautions nesont pas prises.
(suite)
(suite)
N’essayez jamais d’atteindre lecontacteur d’allumage ou toute
autre commande à travers le
volant pendant que le véhicule
roule. La présence de votre main
ou de votre bras dans cette zone
pourrait provoquer une perte de
contrôle du véhicule, un
accident, et des blessures gravesou fatales.
Ne placez pas d’objets mobiles autour du siège conducteur,
ceux-ci pouvant se déplacer
pendant la conduite, perturber le
conducteur et provoquer unaccident.

Conduire votre véhicule
6
5
E040000AUN
E040100AUN
Démarrage du moteur
1. Assurez-vous que le frein de
stationnement est serré.
2. Boîte-pont manuelle - Appuyez à
fond sur la pédale d’embrayage et
placez la boîte-pont au point mort.
Maintenez la pédale d’embrayage et la
pédale de frein enfoncées tout enmettant le contacteur d’allumage sur
START. Boîte-pont automatique - Placez le
levier de la boîte-pont en position P
(Park). Appuyez à fond sur la pédalede frein.
Vous pouvez également démarrer le
moteur lorsque le levier de passage des vitesses est en position N(Neutral).
3. Tournez la clé de contact sur la position START et maintenez-la à cetteposition jusqu’à ce que le moteur
démarre (10 secondes maximum) puisrelâchez la clé.
4.Par temps extrêmement froid (en dessous de -18°C / 0°F) ou après que
le véhicule ait été inutilisé pendant
plusieurs jours, laissez le moteur se
réchauffer sans appuyer sur la pédale
d’accélérateur.
Qu’il soit froid ou chaud, n’appuyez pas
sur la pédale d’accélérateur lorsque
vous démarrez le moteur.
E040101AUN
Démarrage du moteur diesel
Pour démarrer un moteur diesel à froid,
celui-ci doit être préchauffé avant
démarrage puis réchauffé avant de
commencer à conduire le véhicule.
1. Assurez-vous que le frein de stationnement est serré.
2. Boîte-pont manuelle - Appuyez à
fond sur la pédale d’embrayage et
placez la boîte-pont au point mort.
Maintenez la pédale d’embrayage et la
pédale de frein enfoncées tout en
tournant la clé de contact sur la
position START. Boîte-pont automatique - Placez le
levier de vitesses de la boîte-pont en
position P (Park). Appuyez à fond surla pédale de frein.
Vous pouvez également démarrer le
moteur lorsque le levier de passage des vitesses est en position N (Neutral).
DÉMARRAGE DU MOTEUR
ATTENTION
Si le moteur cale lorsque levéhicule roule, ne tentez pas de déplacer le levier de changement
de vitesses sur la position P (Park). Si les conditions de trafic et lesconditions routières le permettent, vous pouvez placer le levier de
changement de vitesses dans laposition N (Neutral) pendant que levéhicule roule encore et tourner la clé de contact sur la position
START pour tenter de redémarrer le moteur.
ATTENTION
N’actionnez pas le démarreur
pendant plus de 10 secondes. Si lemoteur cale ou refuse de démarrer, attendez 5 à 10 secondes avant
d’actionner à nouveau le démarreur. Une mauvaise utilisation dudémarreur peut l’endommager.AVERTISSEMENT
Portez toujours des chaussures
adaptées lorsque vous conduisez
votre véhicule. Des chaussuresinadaptées (talons hauts,
chaussures de ski, etc.) peuventgêner l’utilisation des pédales de
frein, d’accélération et
d’embrayage (le cas échéant).

57
Conduire votre véhicule

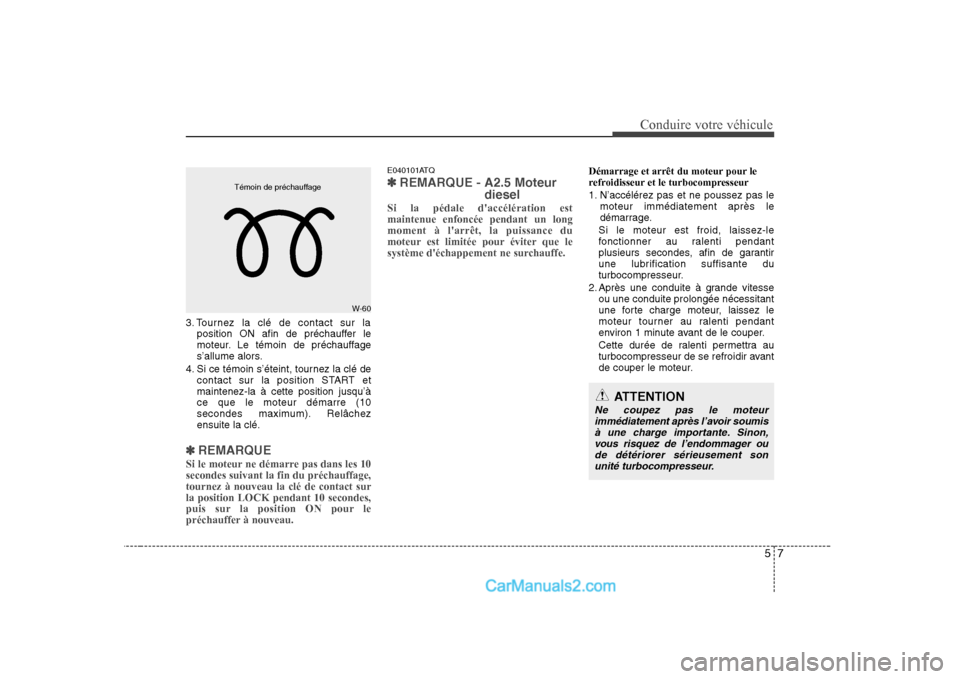

3. Tournez la clé de contact sur laposition ON afin de préchauffer le
moteur. Le témoin de préchauffage
s’allume alors.
4. Si ce témoin s’éteint, tournez la clé de contact sur la position START etmaintenez-la à cette position jusqu’àce que le moteur démarre (10
secondes maximum). Relâchezensuite la clé.
✽✽
REMARQUE
Si le moteur ne démarre pas dans les 10 secondes suivant la fin du préchauffage,tournez à nouveau la clé de contact surla position LOCK pendant 10 secondes,
puis sur la position ON pour le
préchauffer à nouveau.
E040101ATQ
✽✽
REMARQUE - A2.5 Moteur
diesel
Si la pédale d'accélération est maintenue enfoncée pendant un longmoment à l'arrêt, la puissance du
moteur est limitée pour éviter que le
système d'échappement ne surchauffe.
Démarrage et arrêt du moteur pour le
refroidisseur et le turbocompresseur
1. N’accélérez pas et ne poussez pas le moteur immédiatement après le
démarrage.
Si le moteur est froid, laissez-le
fonctionner au ralenti pendant
plusieurs secondes, afin de garantir
une lubrification suffisante du
turbocompresseur.
2. Après une conduite à grande vitesse ou une conduite prolongée nécessitant
une forte charge moteur, laissez le
moteur tourner au ralenti pendant
environ 1 minute avant de le couper.
Cette durée de ralenti permettra au
turbocompresseur de se refroidir avant
de couper le moteur.
W-60
Témoin de préchauffage
ATTENTION
Ne coupez pas le moteur
immédiatement après l’avoir soumis à une charge importante. Sinon,vous risquez de l’endommager ou
de détériorer sérieusement son unité turbocompresseur.

Conduire votre véhicule
8
5

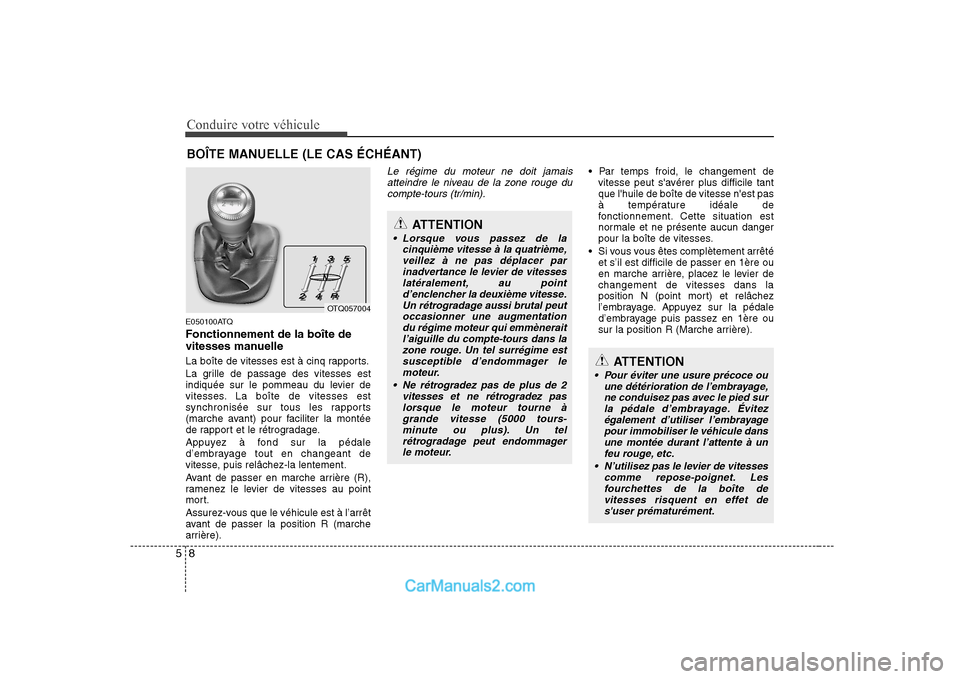

E050100ATQ Fonctionnement de la boîte de
vitesses manuelle
La boîte de vitesses est à cinq rapports.
La grille de passage des vitesses est
indiquée sur le pommeau du levier de
vitesses. La boîte de vitesses est
synchronisée sur tous les rapports
(marche avant) pour faciliter la montée
de rapport et le rétrogradage.
Appuyez à fond sur la pédale
d’embrayage tout en changeant de
vitesse, puis relâchez-la lentement.
Avant de passer en marche arrière (R),
ramenez le levier de vitesses au point
mort.
Assurez-vous que le véhicule est à l’arrêt
avant de passer la position R (marche
arrière).
Le régime du moteur ne doit jamais
atteindre le niveau de la zone rouge du compte-tours (tr/min). vitesse peut s'avérer plus difficile tantque l'huile de boîte de vitesse n'est pas
à température idéale de
fonctionnement. Cette situation est
normale et ne présente aucun danger
pour la boîte de vitesses.
Si vous vous êtes complètement arrêté et s’il est difficile de passer en 1ère ou
en marche arrière, placez le levier dechangement de vitesses dans la
position N (point mort) et relâchez
l’embrayage. Appuyez sur la pédale
d’embrayage puis passez en 1ère ou
sur la position R (Marche arrière).
BOÎTE MANUELLE (LE CAS ÉCHÉANT)
ATTENTION
Lorsque vous passez de la
cinquième vitesse à la quatrième,veillez à ne pas déplacer par inadvertance le levier de vitesseslatéralement, au point
d’enclencher la deuxième vitesse.Un rétrogradage aussi brutal peut occasionner une augmentation
du régime moteur qui emmèneraitl’aiguille du compte-tours dans lazone rouge. Un tel surrégime est susceptible d’endommager le
moteur.
Ne rétrogradez pas de plus de 2 vitesses et ne rétrogradez paslorsque le moteur tourne à
grande vitesse (5000 tours- minute ou plus). Un telrétrogradage peut endommagerle moteur.
ATTENTION
Pour éviter une usure précoce ou une détérioration de l’embrayage,
ne conduisez pas avec le pied sur la pédale d’embrayage. Évitezégalement d’utiliser l’embrayage pour immobiliser le véhicule dans
une montée durant l’attente à unfeu rouge, etc.
N’utilisez pas le levier de vitesses comme repose-poignet. Lesfourchettes de la boîte de
vitesses risquent en effet des'user prématurément.
OTQ057004
N
