2010 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

423
Équipements de votre véhicule
D090200AUN Fermeture du capot
1. Avant de fermer le capot, vérifiez lespoints suivants :
du compartiment moteur doivent être
correctement vissés.
matériau combustible doivent être
retirés du compartiment moteur.
2. Réinstallez la béquille dans son logement afin d’éviter qu’elle ne vibre.
3. Descendez le capot jusqu’à une distance d’environ 30 cm (1 pied) au
dessus de sa position de fermeture,
puis laissez le tomber. Assurez-vousqu’il est correctement fixé.
AVERTISSEMENT - Capot
Veillez à ce que rien ne gêne avant de refermer le capot. En
essayant de fermer le capot alors
que quelque chose l’en empêche,
vous risquez d’endommager le
véhicule ou de causer de graves
blessures.
Les gants, chiffons ou tout autre matériau combustible doivent
être retirés du compartiment
moteur, car ils peuvent provoquerun incendie en raison de la
chaleur.AVERTISSEMENT
Assurez-vous toujours que le capot est bien verrouillé avant de
reprendre la route. S’il n’est pas
verrouillé, le capot peut se
relever pendant que vous
conduisez, entraînant une perte
totale de visibilité. Vous
risqueriez alors de faire unaccident.
La béquille doit être insérée entièrement dans le trou du capot
prévu à cet effet à chaque fois
que vous examinez le
compartiment moteur. Cela
empêchera le capot de tomber et
de vous blesser.
Ne déplacez pas le véhicule alors que le capot est relevé, car, d’une
part, votre champ de vision est
obstrué, et, d’autre part, le capotrisquerait de tomber ou d’être
endommagé.

Équipements de votre véhicule
24
4
D100100AUN

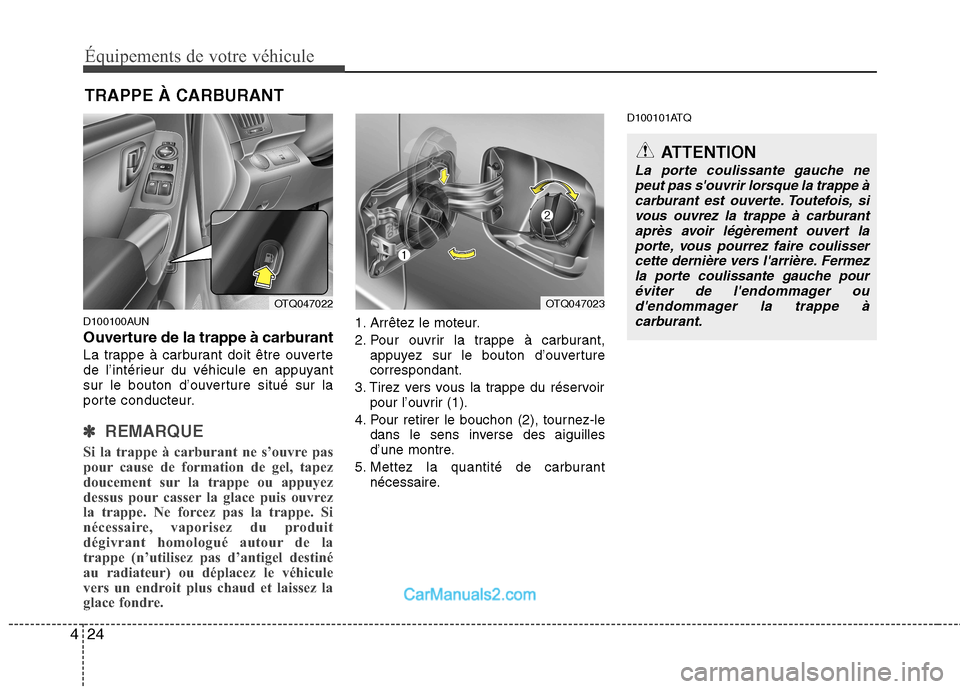

Ouverture de la trappe à carburant
La trappe à carburant doit être ouverte
de l’intérieur du véhicule en appuyant
sur le bouton d’ouverture situé sur la
porte conducteur.
✽✽
REMARQUE
Si la trappe à carburant ne s’ouvre pas
pour cause de formation de gel, tapez
doucement sur la trappe ou appuyez
dessus pour casser la glace puis ouvrez
la trappe. Ne forcez pas la trappe. Si
nécessaire, vaporisez du produit
dégivrant homologué autour de la
trappe (n’utilisez pas d’antigel destiné
au radiateur) ou déplacez le véhicule
vers un endroit plus chaud et laissez la
glace fondre.
1. Arrêtez le moteur.
2. Pour ouvrir la trappe à carburant, appuyez sur le bouton d’ouverture correspondant.
3. Tirez vers vous la trappe du réservoir pour l’ouvrir (1).
4. Pour retirer le bouchon (2), tournez-le dans le sens inverse des aiguilles
d’une montre.
5. Mettez la quantité de carburant nécessaire. D100101ATQ
TRAPPE À CARBURANT
OTQ047023
ATTENTION
La porte coulissante gauche ne
peut pas s'ouvrir lorsque la trappe à
carburant est ouverte. Toutefois, si vous ouvrez la trappe à carburant après avoir légèrement ouvert laporte, vous pourrez faire coulisser
cette dernière vers l'arrière. Fermezla porte coulissante gauche pouréviter de l'endommager ou
d'endommager la trappe àcarburant.
OTQ047022

425
Équipements de votre véhicule

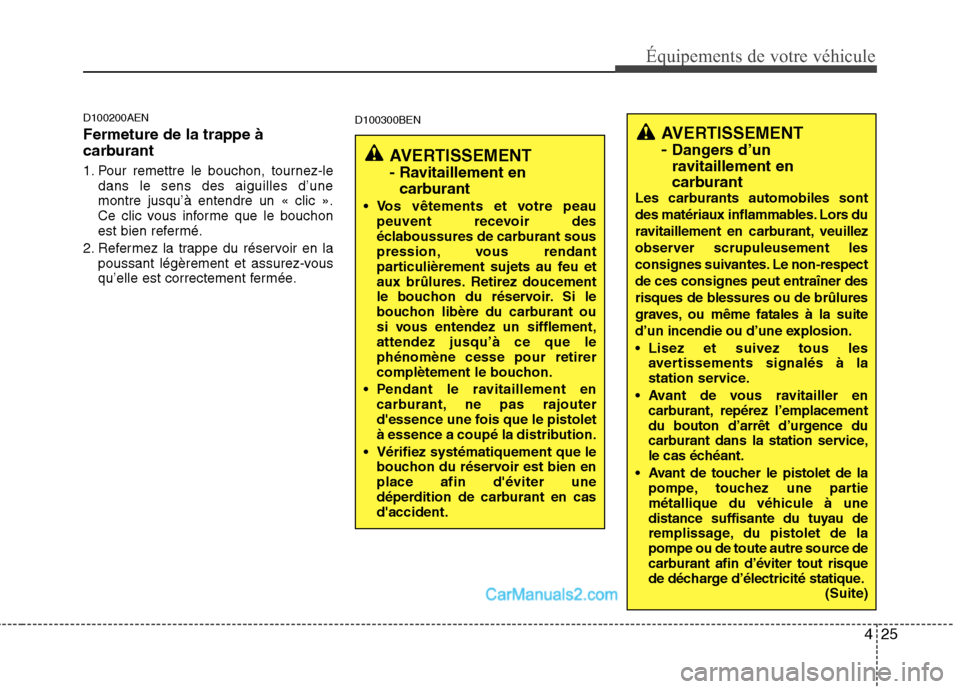

D100200AEN Fermeture de la trappe à
carburant
1. Pour remettre le bouchon, tournez-ledans le sens des aiguilles d’une montre jusqu’à entendre un « clic ».
Ce clic vous informe que le bouchon
est bien refermé.
2. Refermez la trappe du réservoir en la poussant légèrement et assurez-vous
qu’elle est correctement fermée. D100300BEN
AVERTISSEMENT -
Dangers d’un
ravitaillement en
carburant
Les carburants automobiles sont
des matériaux inflammables. Lors du
ravitaillement en carburant, veuillez
observer scrupuleusement les
consignes suivantes. Le non-respectde ces consignes peut entraîner des
risques de blessures ou de brûlures
graves, ou même fatales à la suite
d’un incendie ou d’une explosion.
Lisez et suivez tous les avertissements signalés à la
station service.
Avant de vous ravitailler en carburant, repérez l’emplacement
du bouton d’arrêt d’urgence du
carburant dans la station service,
le cas échéant.
Avant de toucher le pistolet de la pompe, touchez une partiemétallique du véhicule à une
distance suffisante du tuyau de
remplissage, du pistolet de la
pompe ou de toute autre source de
carburant afin d’éviter tout risque
de décharge d’électricité statique. (Suite)
AVERTISSEMENT
- Ravitaillement en
carburant
Vos vêtements et votre peau peuvent recevoir des
éclaboussures de carburant sous
pression, vous rendant
particulièrement sujets au feu et
aux brûlures. Retirez doucement
le bouchon du réservoir. Si le
bouchon libère du carburant ou
si vous entendez un sifflement,attendez jusqu’à ce que lephénomène cesse pour retirer
complètement le bouchon.
Pendant le ravitaillement en carburant, ne pas rajouter
d'essence une fois que le pistolet
à essence a coupé la distribution.
Vérifiez systématiquement que le bouchon du réservoir est bien enplace afin d'éviter une
déperdition de carburant en casd'accident.

Équipements de votre véhicule
26
4
(Suite)
Les composants électriques reliés
au moteur provoquent des
étincelles susceptibles
d’enflammer les vapeurs
d’essence et de provoquer un
incendie. Une fois le ravitaillement
terminé, vérifiez que le bouchon et
la trappe du réservoir sont
correctement fermés avant de
démarrer le moteur.
N’UTILISEZ PAS d’allumettes ou
de briquet, NE FUMEZ PAS, ne laissez pas de cigarette allumée àl’intérieur du véhicule dans une
station service surtout pendant le
ravitaillement en carburant. Le
carburant automobile est
hautement inflammable et peut
provoquer un incendie s’il estenflammé.
Si un incendie se déclare pendant le ravitaillement en carburant,
éloignez-vous du véhicule etappelez immédiatement le
responsable de la station service
puis les pompiers. Suivez lesinstructions de sécurité qu’ils
vous donneront.(Suite)
Lorsque vous utilisez unjerricane d’essence, posez le
jerricane par terre avant de
procéder au ravitaillement. Une
décharge d’électricité statique àcause du jerricane peut
enflammer les vapeurs d’essence
et provoquer un incendie. Une
fois le ravitaillement en carburant
commencé, vous devez rester en
contact avec le véhicule jusqu’à
la fin du ravitaillement. N’utilisezque des jerricanes en plastique
conçus pour le transport et le
stockage de l’essence.
N’utilisez pas de téléphone portable lorsque vous vous ravitaillez en
carburant. Le courant électrique et/ou
les interférences électroniques d’un
téléphone portable sont susceptibles
d’enflammer les vapeurs d’essence
et de provoquer un incendie.
Pendant le ravitaillement en carburant, coupez toujours le
moteur.
(Suite)(Suite)
Ne remontez pas dans le véhiculeune fois que vous avez commencé
le ravitaillement car vous pourriezgénérer de l’électricité statique en
touchant, en frottant ou eneffleurant un objet ou tissu
(polyester, satin, nylon, etc.)
susceptible de produire de
l’électricité statique. Une
décharge d’électricité statique
peut enflammer les vapeurs
d’essence et provoquer une
brûlure rapide. Si vous devez
pénétrer à l’intérieur du véhicule,
vous devez à nouveau éliminer les
risques potentiels de décharge
d’électricité statique en touchantun élément métallique du véhicule
éloigné du tuyau de remplissage,du pistolet de la pompe ou de
toute autre source de carburant.
(Suite)

427
Équipements de votre véhicule
D100500AUN
Ouverture d’urgence de la trappe
à carburant
Si la trappe à carburant ne s’ouvre pas
avec le dispositif d’ouverture à distance,
vous pouvez l’ouvrir manuellement.Déclipsez et retirez le panneau dans la
zone de chargement. Tirez légèrement la
poignée vers l’extérieur.
ATTENTION
Ne tirez pas la poignée trop fort,vous risqueriez d’endommager l’habillage du coffre à bagages ou
la poignée d’ouverture.
ATTENTION
Assurez-vous de réapprovisionner en carburant votre véhicule
conformément aux « Carburants »proposées en section 1.
Si vous devez remplacer le bouchon du réservoir, utilisez un
simple bouchon HYUNDAI ou l’équivalent indiqué pour votrevéhicule. En installant un bouchon inadapté au réservoir,
vous risquez d’endommager lesystème de carburation ou lesystème antipollution.
Veillez à ne pas renverser de carburant sur les surfaces
extérieures du véhicule. Uncarburant, de quelque type que cesoit, renversé sur des surfaces peintes peut endommager la
peinture.
Après le ravitaillement, vérifiez que le bouchon du réservoir estbien en place afin d’éviter unedéperdition de carburant en cas
d’accident.
OTQ047024G

Équipements de votre véhicule
28
4

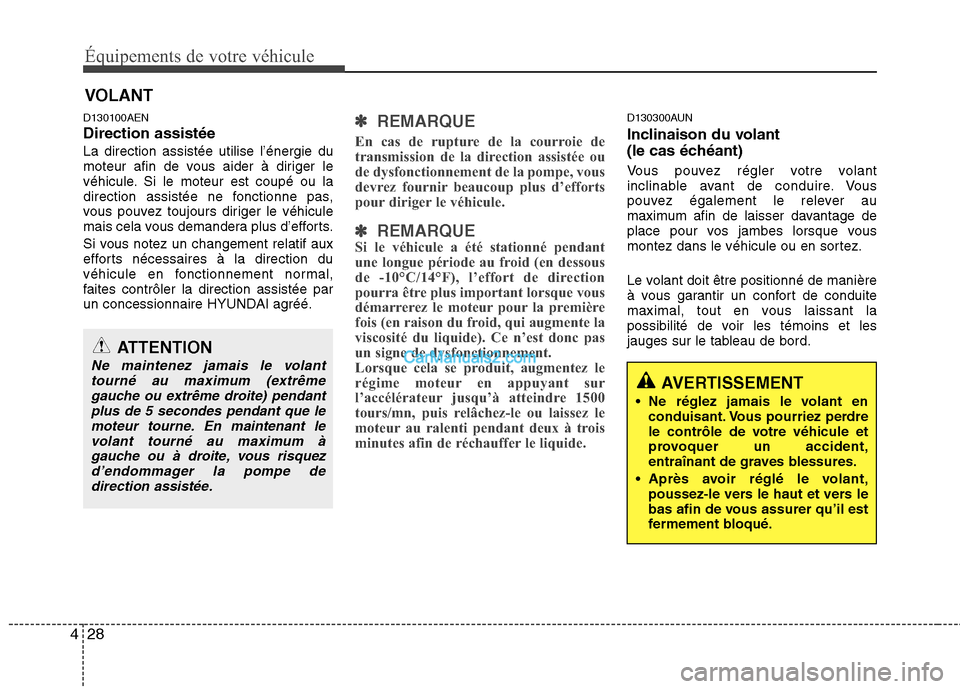

D130100AEN Direction assistéeLa direction assistée utilise l’énergie du
moteur afin de vous aider à diriger le
véhicule. Si le moteur est coupé ou la
direction assistée ne fonctionne pas,
vous pouvez toujours diriger le véhicule
mais cela vous demandera plus d’efforts.
Si vous notez un changement relatif aux
efforts nécessaires à la direction du
véhicule en fonctionnement normal,
faites contrôler la direction assistée par
un concessionnaire HYUNDAI agréé.✽✽
REMARQUE
En cas de rupture de la courroie de
transmission de la direction assistée ou
de dysfonctionnement de la pompe, vous
devrez fournir beaucoup plus d’efforts
pour diriger le véhicule.
✽
✽
REMARQUE
Si le véhicule a été stationné pendant
une longue période au froid (en dessous
de -10°C/14°F), l’effort de direction
pourra être plus important lorsque vous
démarrerez le moteur pour la première
fois (en raison du froid, qui augmente la
viscosité du liquide). Ce n’est donc pas
un signe de dysfonctionnement.
Lorsque cela se produit, augmentez le
régime moteur en appuyant sur
l’accélérateur jusqu’à atteindre 1500
tours/mn, puis relâchez-le ou laissez le
moteur au ralenti pendant deux à trois
minutes afin de réchauffer le liquide.
D130300AUN
Inclinaison du volant
(le cas échéant)
Vous pouvez régler votre volant
inclinable avant de conduire. Vous
pouvez également le relever au
maximum afin de laisser davantage de
place pour vos jambes lorsque vous
montez dans le véhicule ou en sortez.
Le volant doit être positionné de manière
à vous garantir un confort de conduite
maximal, tout en vous laissant la
possibilité de voir les témoins et les
jauges sur le tableau de bord.
VOLANT
ATTENTION
Ne maintenez jamais le volant
tourné au maximum (extrêmegauche ou extrême droite) pendantplus de 5 secondes pendant que le moteur tourne. En maintenant le
volant tourné au maximum àgauche ou à droite, vous risquezd’endommager la pompe dedirection assistée.
AVERTISSEMENT
Ne réglez jamais le volant en conduisant. Vous pourriez perdre
le contrôle de votre véhicule et
provoquer un accident,
entraînant de graves blessures.
Après avoir réglé le volant, poussez-le vers le haut et vers le
bas afin de vous assurer qu’il est
fermement bloqué.

429
Équipements de votre véhicule

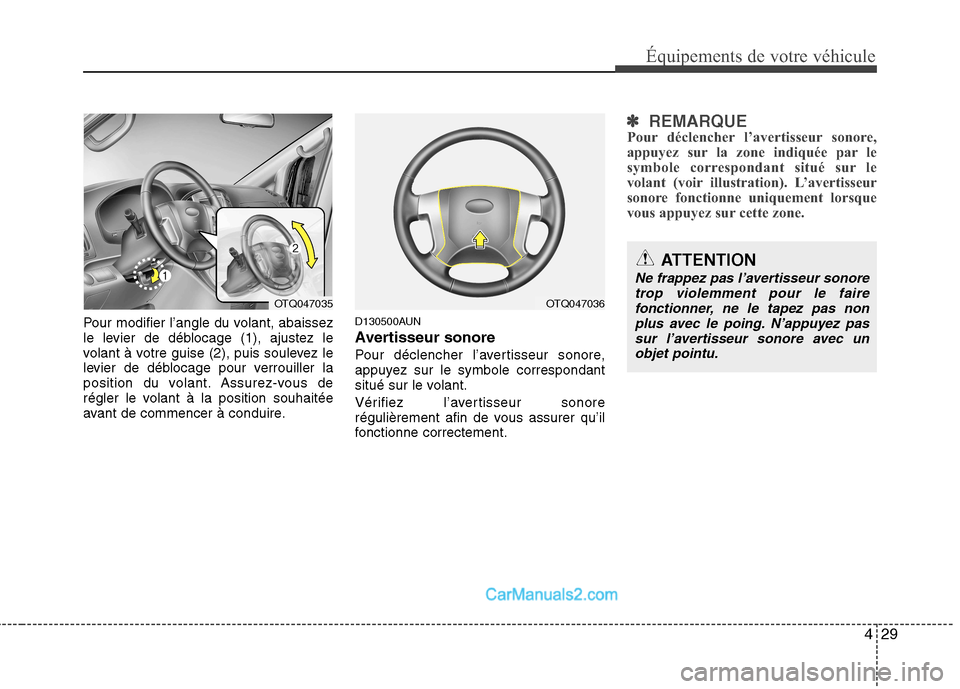

Pour modifier l’angle du volant, abaissez
le levier de déblocage (1), ajustez le
volant à votre guise (2), puis soulevez le
levier de déblocage pour verrouiller la
position du volant. Assurez-vous de
régler le volant à la position souhaitée
avant de commencer à conduire.D130500AUN
Avertisseur sonore
Pour déclencher l’avertisseur sonore,
appuyez sur le symbole correspondant
situé sur le volant.
Vérifiez l’avertisseur sonore
régulièrement afin de vous assurer qu’il
fonctionne correctement.
✽✽

REMARQUE
Pour déclencher l’avertisseur sonore,
appuyez sur la zone indiquée par le
symbole correspondant situé sur le
volant (voir illustration). L’avertisseur
sonore fonctionne uniquement lorsque
vous appuyez sur cette zone.
ATTENTION
Ne frappez pas l’avertisseur sonore
trop violemment pour le faire fonctionner, ne le tapez pas nonplus avec le poing. N’appuyez pas
sur l’avertisseur sonore avec unobjet pointu.
OTQ047035OTQ047036

Équipements de votre véhicule
30
4
D140100AUN

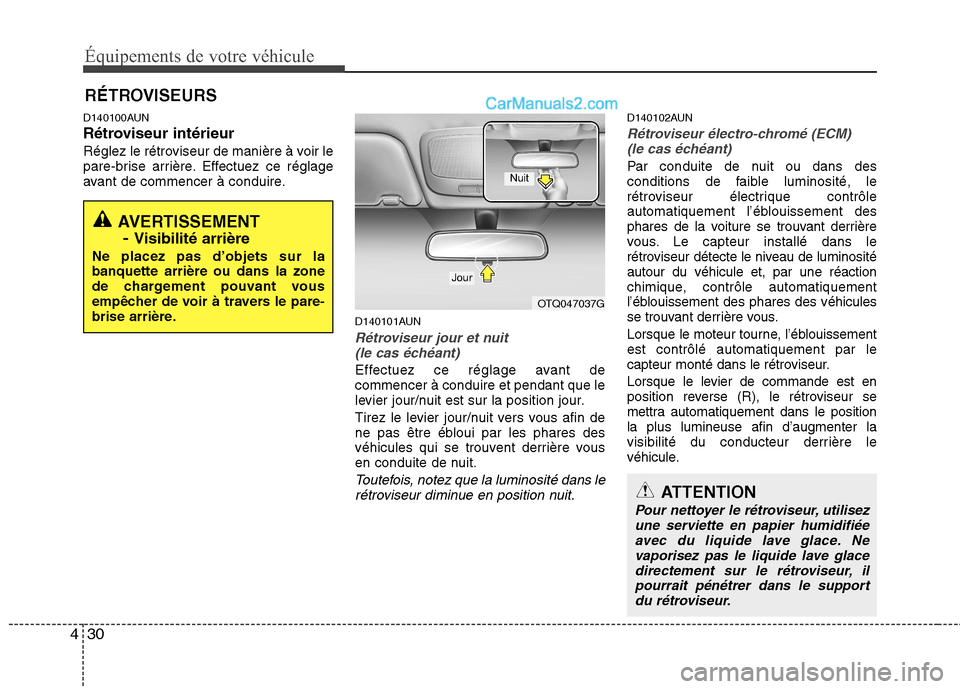

Rétroviseur intérieur
Réglez le rétroviseur de manière à voir le
pare-brise arrière. Effectuez ce réglage
avant de commencer à conduire.
D140101AUN
Rétroviseur jour et nuit(le cas échéant)
Effectuez ce réglage avant de commencer à conduire et pendant que le
levier jour/nuit est sur la position jour.
Tirez le levier jour/nuit vers vous afin de
ne pas être ébloui par les phares des
véhicules qui se trouvent derrière vous
en conduite de nuit.
Toutefois, notez que la luminosité dans lerétroviseur diminue en position nuit.
D140102AUN
Rétroviseur électro-chromé (ECM)(le cas échéant)
Par conduite de nuit ou dans des
conditions de faible luminosité, le
rétroviseur électrique contrôle
automatiquement l’éblouissement des
phares de la voiture se trouvant derrière
vous. Le capteur installé dans le
rétroviseur détecte le niveau de luminositéautour du véhicule et, par une réaction
chimique, contrôle automatiquement
l’éblouissement des phares des véhicules
se trouvant derrière vous.
Lorsque le moteur tourne, l’éblouissement est contrôlé automatiquement par le
capteur monté dans le rétroviseur.
Lorsque le levier de commande est en
position reverse (R), le rétroviseur se
mettra automatiquement dans le positionla plus lumineuse afin d’augmenter la
visibilité du conducteur derrière le
véhicule.
RÉTROVISEURS
AVERTISSEMENT
- Visibilité arrière
Ne placez pas d’objets sur la banquette arrière ou dans la zone
de chargement pouvant vous
empêcher de voir à travers le pare-
brise arrière.
ATTENTION
Pour nettoyer le rétroviseur, utilisez une serviette en papier humidifiée
avec du liquide lave glace. Nevaporisez pas le liquide lave glace directement sur le rétroviseur, ilpourrait pénétrer dans le support
du rétroviseur.
OTQ047037G
Jour
Nuit
