2010 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

Entretien
42
7
G190200AUN
Rechargement de la batterie
Votre véhicule est équipé d’une batterie à base de calcium ne nécessitant aucunentretien.
Si la batterie s’est déchargée en un
laps de temps court (si les phares ou
l’éclairage intérieur ont été laissésallumés pendant que le véhicule était
inutilisé, par exemple), rechargez-la
lentement pendant 10 heures.
Si la batterie se décharge progressivement en raison d’une
charge électrique élevée pendant
l’utilisation du véhicule, rechargez-la à
20-30A pendant deux heures. G190300ATQ Réinitialisation des équipements
Les équipements doivent être
réinitialisés après avoir déchargé ou
débranché la batterie.
Système de commande de la
climatisation (voir la section 4)
Horloge (voir la section 4)
Système audio (voir la section 4)
AVERTISSEMENT
Avant d’intervenir sur la batterie ou de la recharger, éteignez tous les accessoires et coupez le
moteur.
Le câble de batterie négatif doit être retiré en premier et installé
en dernier lorsque la batterie est
débranchée.AVERTISSEMENT
- Rechargement de la
batterie
Lorsque vous rechargez la batterie,
respectez les précautions suivantes :
La batterie doit être extraite du véhicule et placé dans une zone
bien ventilée.
Évitez les cigarettes, étincelles ou flammes dans
l’environnement de la batterie.
Surveillez le chargement de la batterie et arrêtez ou réduisez le
régime de charge si les éléments de
la batterie commencent à dégagerdes gaz (bouillir) violemment ou si
la température de l’électrolyte d’unélément dépasse 49 °C (120 °F).
Portez des lunettes de protection lorsque vous vérifiez la batterie
en cours de chargement.
Débranchez le chargeur de batterie en respectant les étapes
suivantes.
1. Coupez l’interrupteur principal du chargeur de batterie.
2. Décrochez la pince négative de la borne négative de la batterie.
3. Décrochez la pince positive de la borne positive de la batterie.

743
Entretien
PNEUMATIQUES ET ROUES
G200100AUN Entretien des pneumatiques
Pour un entretien correct, une sécurité
et une économie de carburant
optimales, vous devez toujoursmaintenir les pneus aux pressions degonflage recommandées et resterdans les limites de charge et de
répartition des poids recommandées
pour votre véhicule. G200200AEN
Pressions de gonflage
recommandées à froid La pression de tous les pneus (y
compris la roue de secours) doit être
vérifiée tous les jours lorsque les
pneus sont froids. Le terme « pneusfroids » signifie que le véhicule n’apas roulé depuis au moins trois
heures ou a parcouru une distance
inférieure à 1,6 km (1 mile).
Pour une conduite optimale du véhicule
et une usure minimale des pneus,
respectez les pressions recommandées.
Pour connaître les pressions de
gonflage recommandées, reportez-
vous au chapitre « Pneumatiques etroues » à la section 9. Toutes les caractéristiques(dimensions et pressions) figurent sur
une étiquette apposé sur le véhicule.
OTQ087003
AVERTISSEMENT
- Sous gonflage des
pneumatiques
Un sous gonflage peut
entraîner un échauffement
important, l'éclatement ou le
déchapage des pneumatiques,
voire d’autres dégâts qui
risquent de vous faire perdre le
contrôle de votre véhicule et
causer des accidents. Le risque
est beaucoup plus élevé
lorsqu’il fait chaud et que vousconduisez à vive allure pendant
une période prolongée.

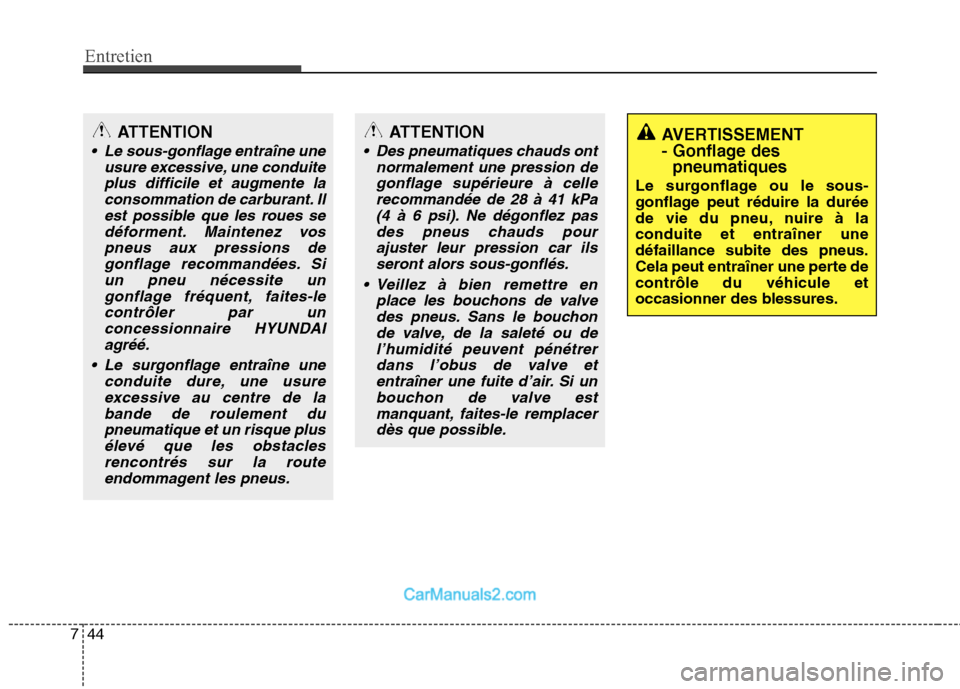

Entretien
44
7
ATTENTION
Le sous-gonflage entraîne une
usure excessive, une conduiteplus difficile et augmente laconsommation de carburant. Ilest possible que les roues se déforment. Maintenez vospneus aux pressions degonflage recommandées. Siun pneu nécessite un gonflage fréquent, faites-lecontrôler par unconcessionnaire HYUNDAI agréé.
Le surgonflage entraîne une conduite dure, une usureexcessive au centre de labande de roulement du pneumatique et un risque plusélevé que les obstaclesrencontrés sur la route endommagent les pneus.
ATTENTION
Des pneumatiques chauds ont normalement une pression degonflage supérieure à celle recommandée de 28 à 41 kPa(4 à 6 psi). Ne dégonflez pasdes pneus chauds pour ajuster leur pression car ilsseront alors sous-gonflés.
Veillez à bien remettre en place les bouchons de valvedes pneus. Sans le bouchon de valve, de la saleté ou del’humidité peuvent pénétrerdans l’obus de valve et entraîner une fuite d’air. Si unbouchon de valve estmanquant, faites-le remplacer dès que possible.
AVERTISSEMENT
- Gonflage des pneumatiques
Le surgonflage ou le sous-
gonflage peut réduire la durée
de vie du pneu, nuire à laconduite et entraîner unedéfaillance subite des pneus.
Cela peut entraîner une perte decontrôle du véhicule et
occasionner des blessures.

745
Entretien
G200300AUN Vérification de la pression de
gonflage des pneumatiques
Vérifier vos pneus au moins une fois
par mois.
Vérifier également la pression de la
roue de secours. G200301AEN
Mode de vérification
Pour vérifier la pression des
pneumatiques, utilisez un
manomètre de bonne qualité. Il est
impossible de dire que la pressiondes pneus est correcte simplement
en les observant. Des pneus à
structure radiale peuvent semblercorrectement gonflés alors qu’ils
sont sous-gonflés.
Vérifier la pression de gonflage des
pneus lorsqu’ils sont froids. « Froid »
signifie que votre véhicule estimmobilisé depuis au moins trois
heures ou n’a parcouru que 1,6 km(1 mile).Ôtez le bouchon de valve du corps
de la valve du pneu. Pour mesurer la
pression, enfoncez fermement le
manomètre pour pneu dans la valve.Si la pression de gonflage du pneufroid correspond à la pressionrecommandée sur le pneu etl’étiquette indiquant les pressions
recommandées, aucun ajustement
n’est nécessaire. Si la pression est
basse, ajoutez de l’air jusqu’à
atteindre la pression recommandée.
Si vous surgonflez le pneu, libérez de l’air en poussant sur la tige en
métal au centre de la valve du pneu.
Vérifiez à nouveau la pression du
pneu à l’aide du manomètre. Veillez
à remettre les bouchons de valve sur
les corps de valve. Ils permettentd’éviter des fuites en empêchantl’entrée de saleté et d’humidité.
ATTENTION
- Pression des pneumatiques
Respectez toujours les principes suivants :
Vérifier la pression des pneus lorsque les pneus sont froids.(Après avoir immobilisé levéhicule depuis au moinstrois heures ou après avoir parcouru au maximum 1,6 km(1 mile).)
Vérifier la pression de votre roue de secours à chaque foisque vous vérifiez la pression des autres pneus.
Ne surchargez pas votre véhicule. Veillez à ne passurcharger la galerie de toit sivotre véhicule en est équipé.
Des pneus usés peuvent être à la base d’accidents. Si labande de roulement de votrepneu est usée ou si vos pneusont été endommagés, faites- les remplacer.

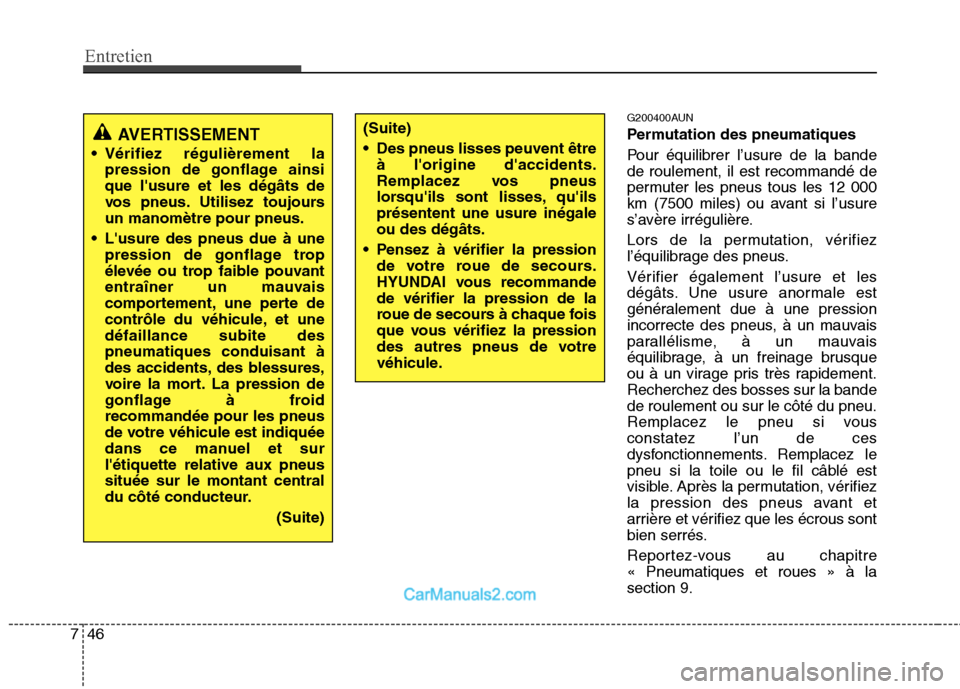

Entretien
46
7
G200400AUN
Permutation des pneumatiques
Pour équilibrer l’usure de la bande de roulement, il est recommandé de
permuter les pneus tous les 12 000
km (7500 miles) ou avant si l’usure
s’avère irrégulière.
Lors de la permutation, vérifiez
l’équilibrage des pneus.
Vérifier également l’usure et les
dégâts. Une usure anormale est
généralement due à une pression
incorrecte des pneus, à un mauvais
parallélisme, à un mauvais
équilibrage, à un freinage brusque
ou à un virage pris très rapidement.Recherchez des bosses sur la bandede roulement ou sur le côté du pneu.
Remplacez le pneu si vousconstatez l’un de ces
dysfonctionnements. Remplacez le
pneu si la toile ou le fil câblé est
visible. Après la permutation, vérifiez
la pression des pneus avant et
arrière et vérifiez que les écrous sont
bien serrés.
Reportez-vous au chapitre « Pneumatiques et roues » à lasection 9.
AVERTISSEMENT
Vérifiez régulièrement la pression de gonflage ainsi que l'usure et les dégâts de
vos pneus. Utilisez toujoursun manomètre pour pneus.
L'usure des pneus due à une pression de gonflage trop
élevée ou trop faible pouvant
entraîner un mauvais
comportement, une perte de
contrôle du véhicule, et unedéfaillance subite despneumatiques conduisant à
des accidents, des blessures,
voire la mort. La pression de
gonflage à froidrecommandée pour les pneus
de votre véhicule est indiquée
dans ce manuel et surl'étiquette relative aux pneussituée sur le montant central
du côté conducteur.
(Suite)(Suite)
Des pneus lisses peuvent êtreà l'origine d'accidents.
Remplacez vos pneus
lorsqu'ils sont lisses, qu'ilsprésentent une usure inégaleou des dégâts.
Pensez à vérifier la pression de votre roue de secours.
HYUNDAI vous recommandede vérifier la pression de la
roue de secours à chaque fois
que vous vérifiez la pression
des autres pneus de votre
véhicule.

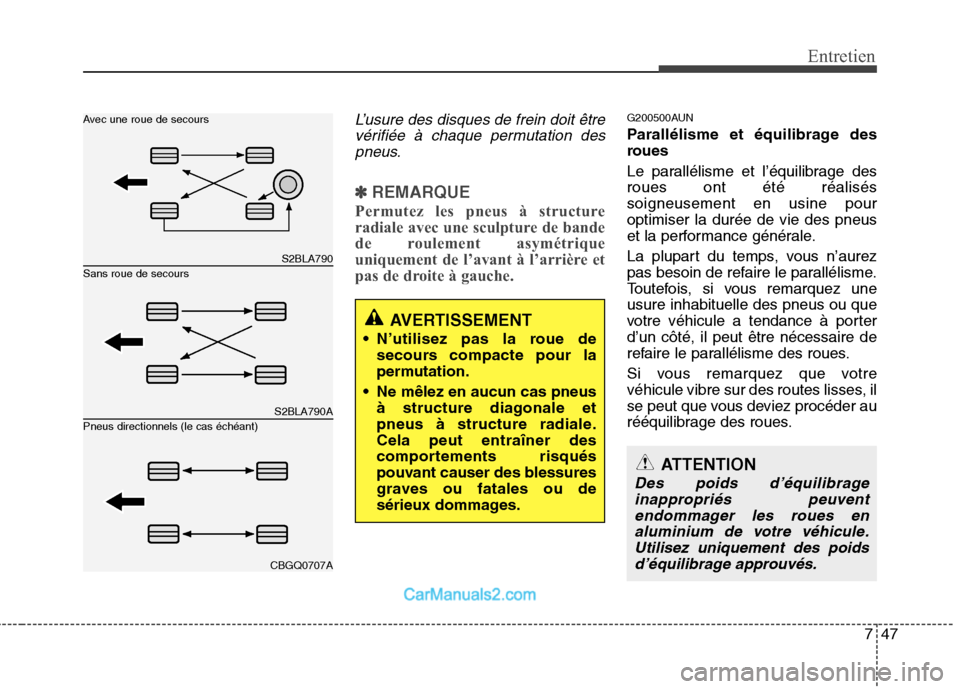

747
Entretien
AVERTISSEMENT
N’utilisez pas la roue de secours compacte pour la
permutation.
Ne mêlez en aucun cas pneus à structure diagonale et
pneus à structure radiale.Cela peut entraîner des
comportements risqués
pouvant causer des blessures
graves ou fatales ou de
sérieux dommages.
L’usure des disques de frein doit être
vérifiée à chaque permutation despneus.
✽✽ REMARQUE
Permutez les pneus à structure
radiale avec une sculpture de bande
de roulement asymétrique
uniquement de l’avant à l’arrière et
pas de droite à gauche.
G200500AUN
Parallélisme et équilibrage des
roues
Le parallélisme et l’équilibrage des roues ont été réaliséssoigneusement en usine pouroptimiser la durée de vie des pneus
et la performance générale.
La plupart du temps, vous n’aurez
pas besoin de refaire le parallélisme.
Toutefois, si vous remarquez uneusure inhabituelle des pneus ou que
votre véhicule a tendance à porterd’un côté, il peut être nécessaire de
refaire le parallélisme des roues.
Si vous remarquez que votre
véhicule vibre sur des routes lisses, il
se peut que vous deviez procéder au
rééquilibrage des roues.
S2BLA790
S2BLA790A
CBGQ0707A
Sans roue de secours
Avec une roue de secours Pneus directionnels (le cas échéant)
ATTENTION
Des poids d’équilibrage
inappropriés peuventendommager les roues en aluminium de votre véhicule.Utilisez uniquement des poidsd’équilibrage approuvés.

Entretien
48
7
G200600BEN Remplacement des pneumatiques Si le pneu présente une usure
homogène, un témoin d’usure de la
bande de roulement apparaît comme
une bande solide en travers de la
sculpture. L’épaisseur de la bande deroulement du pneumatique est alors
inférieure à 1,6 mm (1/16 pouces).
Dans ce cas, remplacez le pneu. N’attendez pas que la bande
apparaisse sur toute la largeur de la
bande de roulement avant deremplacer le pneu.
OEN076053
Témoin d’usure de la bande de roulement(Suite)
Lorsque vous remplacez les
pneus, n'utilisez jamais de
pneus à carcasse radiale et à
carcasse diagonale sur la
même voiture. Vous devezremplacer tous les pneus (y
compris la roue de secours) si
vous décidez de changer vos
pneus à carcasse radiale pour
choisir des pneus à carcasse
diagonale.
Utiliser des pneus ou des roues de tailles autres quecelles recommandées pourrait
entraîner des comportements
risqués et une perte decontrôle du véhicule
provoquant un accident grave.
Des roues non conformes aux spécifications de HYUNDAIrisquent d'être inadaptées etd'occasionner
l'endommagement du véhicule
ou bien un comportement
risqué et une perte de contrôle
du véhicule.
(Suite)AVERTISSEMENT
Pour réduire le risque de
blessures graves ou fatales
suite à un accident provoquépar la défaillance d'un pneu ou
par la perte de contrôle duvéhicule :
Remplacez vos pneus lorsqu'ils sont lisses, qu'ils présentent une usure inégale
ou des dégâts. Des pneus
usés peuvent provoquer une
perte d'efficacité au freinage,
une perte de contrôle de ladirection et de la traction.
Ne conduisez pas votre véhicule si la pression de
gonflage des pneus est
insuffisante ou excessive.Cela peut entraîner une usure
inégale et une crevaison.
(Suite)

749
Entretien
G200700BUN
Remplacement des roues
Si vous remplacez les roues pour
une raison quelconque, veillez à ce
que les nouvelles roues soientidentiques aux roues d’usine en
termes de diamètre, de largeur de
jante, et de décalage.G200800AUN
Traction des pneumatiques
La traction des pneus peut être
réduite si vous roulez avec des
pneus usés, incorrectement gonflés
ou sur des surfaces glissantes. Les
pneus doivent être remplacés dèsque des témoins d’usure de la bande
de roulement apparaissent. Pour
réduire l’éventualité d’une perte de
contrôle du véhicule, ralentissez en
cas de pluie, neige ou verglas sur la
route.
G200900AUN Entretien des pneumatiques Outre la pression de gonflage
appropriée, un parallélisme satisfaisant
permet de réduire l’usure des pneus. Si
un pneu présente une usure irrégulière,
faites vérifier le parallélisme par votre
concessionnaire.
Si vous faites monter de nouveaux
pneus, assurez-vous qu’ils soient
équilibrés. Le confort de conduite ainsique la durée de vie des pneus en
seront accrus. En outre, un pneu doit
toujours être rééquilibré après avoir été
enlevé de la roue.
AVERTISSEMENT
Une roue aux dimensions
inadaptées peut affecter
sensiblement la durée de vie de
la roue et du roulement, les
performances de freinage et
d'arrêt, la maniabilité, la garde
au sol, l'espace entre le pneu et
la carrosserie, le dégagement
de la chaîne à neige,
l'étalonnage du compteur devitesse et du compteur
kilométrique, l'inclinaison desphares et la hauteur des pare
chocs.
(Suite)
Le système ABS compare la vitesse des roues.Les dimensions des pneus
peuvent avoir une incidence
sur la vitesse des roues.
Lorsque vous remplacez les
pneus, les 4 pneus doivent
avoir les mêmes dimensions
que les pneus d'origine.L'utilisation de pneus dedimensions différentes peut
entraîner un fonctionnementirrégulier de l'ABS (système
antiblocage de frein) et de
l'ESP (contrôle dynamique de
stabilité) (le cas échéant).
