2010 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

Entretien
34
7

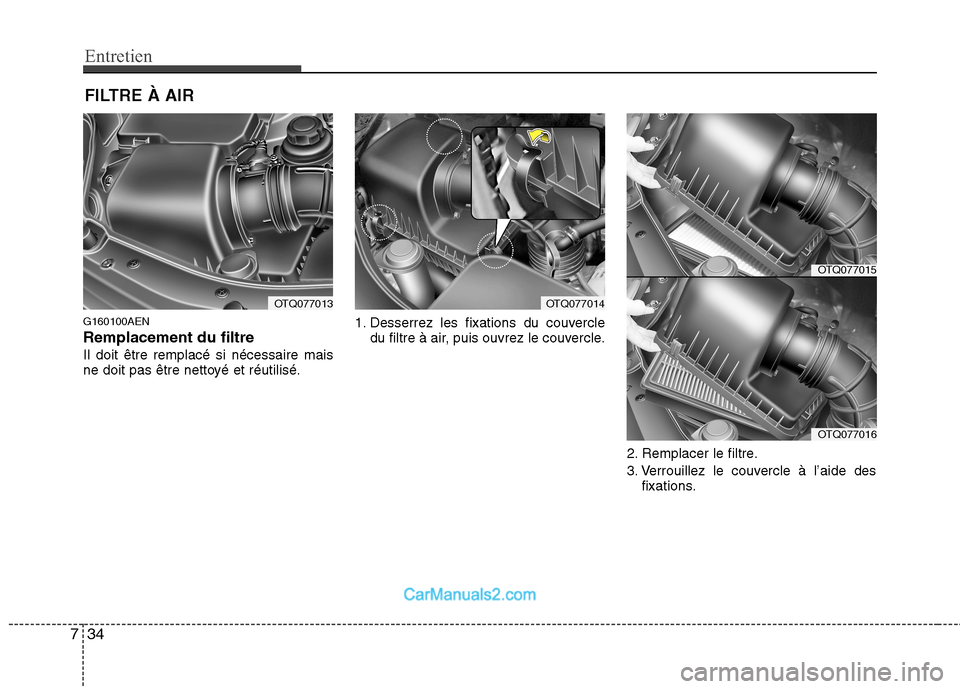

FILTRE À AIR
G160100AEN Remplacement du filtreIl doit être remplacé si nécessaire mais
ne doit pas être nettoyé et réutilisé. 1. Desserrez les fixations du couvercle
du filtre à air, puis ouvrez le couvercle.
2. Remplacer le filtre.
3. Verrouillez le couvercle à l’aide desfixations.
OTQ077013OTQ077014
OTQ077015
OTQ077016

735
Entretien

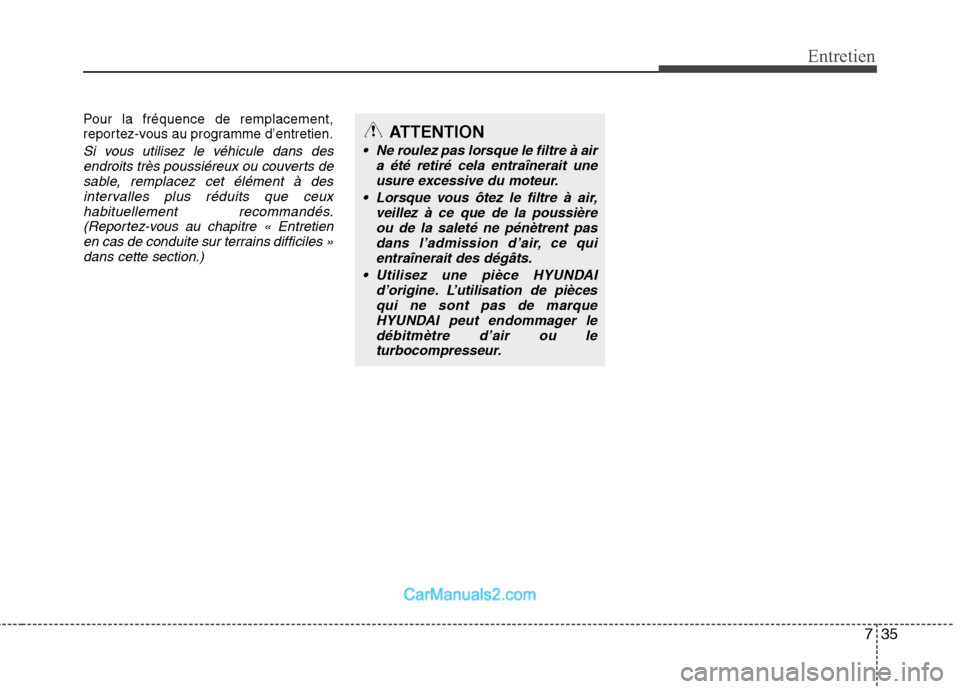

Pour la fréquence de remplacement,
reportez-vous au programme d’entretien.
Si vous utilisez le véhicule dans desendroits très poussiéreux ou couverts desable, remplacez cet élément à des
intervalles plus réduits que ceuxhabituellement recommandés.(Reportez-vous au chapitre « Entretien
en cas de conduite sur terrains difficiles »dans cette section.)
ATTENTION
Ne roulez pas lorsque le filtre à air a été retiré cela entraînerait une
usure excessive du moteur.
Lorsque vous ôtez le filtre à air, veillez à ce que de la poussièreou de la saleté ne pénètrent pas
dans l’admission d’air, ce qui entraînerait des dégâts.
Utilisez une pièce HYUNDAI d’origine. L’utilisation de piècesqui ne sont pas de marque
HYUNDAI peut endommager le débitmètre d’air ou leturbocompresseur.

Entretien
36
7

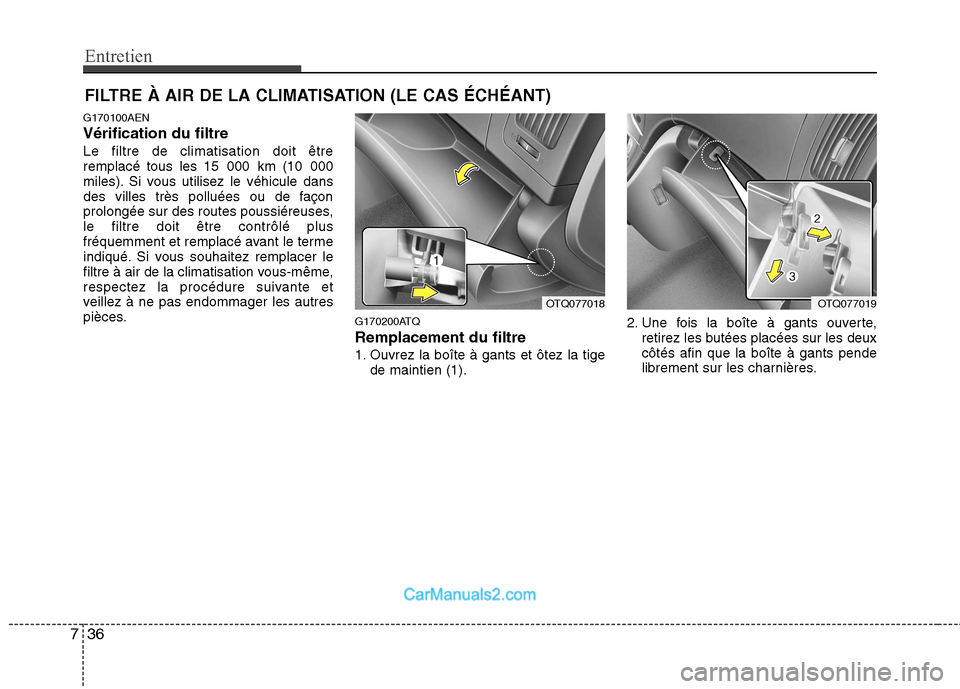

FILTRE À AIR DE LA CLIMATISATION (LE CAS ÉCHÉANT)
G170100AEN Vérification du filtreLe filtre de climatisation doit être
remplacé tous les 15 000 km (10 000
miles). Si vous utilisez le véhicule dans
des villes très polluées ou de façon
prolongée sur des routes poussiéreuses,le filtre doit être contrôlé plus
fréquemment et remplacé avant le terme
indiqué. Si vous souhaitez remplacer le
filtre à air de la climatisation vous-même,
respectez la procédure suivante et
veillez à ne pas endommager les autres
pièces. G170200ATQ Remplacement du filtre
1. Ouvrez la boîte à gants et ôtez la tige
de maintien (1). 2. Une fois la boîte à gants ouverte,
retirez les butées placées sur les deux côtés afin que la boîte à gants pende
librement sur les charnières.
OTQ077018OTQ077019

737
Entretien

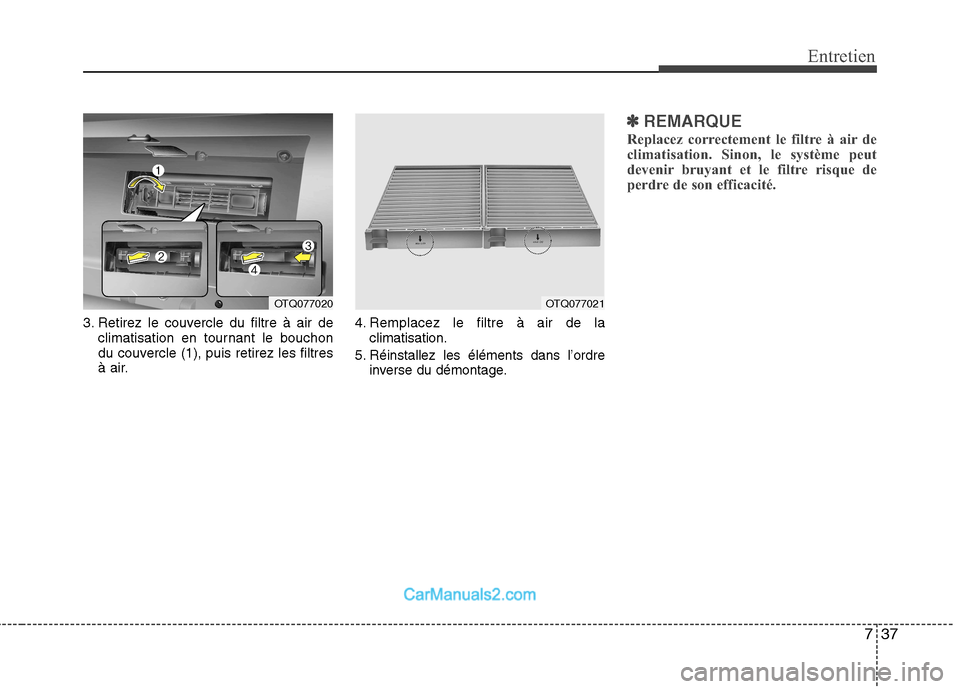

3. Retirez le couvercle du filtre à air declimatisation en tournant le bouchon
du couvercle (1), puis retirez les filtres
à air. 4. Remplacez le filtre à air de la
climatisation.
5. Réinstallez les éléments dans l’ordre inverse du démontage.
✽✽ REMARQUE
Replacez correctement le filtre à air de
climatisation. Sinon, le système peut
devenir bruyant et le filtre risque de
perdre de son efficacité.
OTQ077020OTQ077021

Entretien
38
7

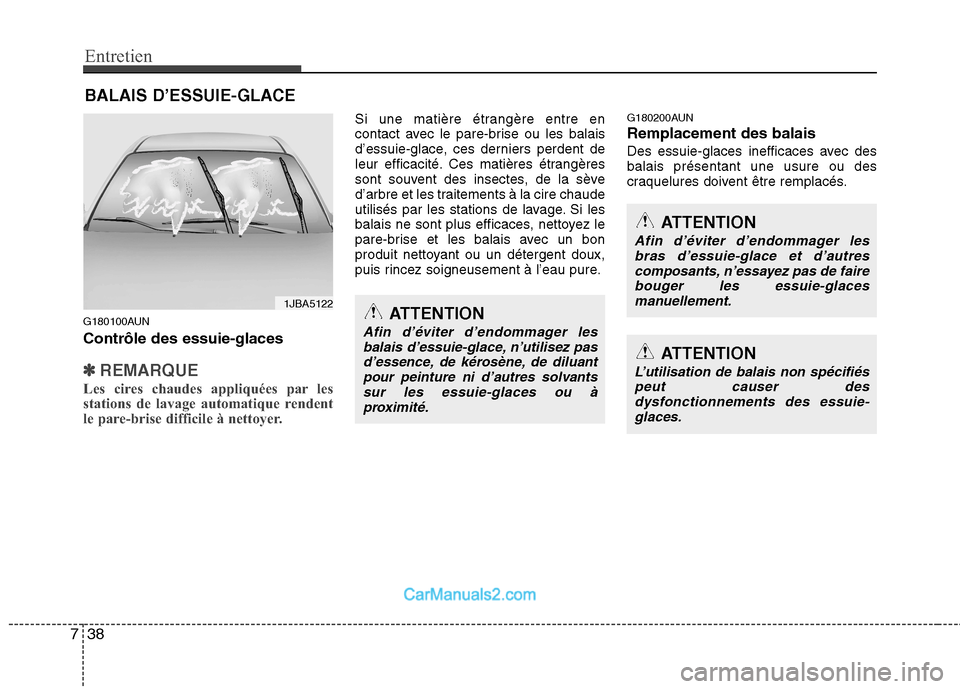

BALAIS D’ESSUIE-GLACE
G180100AUN Contrôle des essuie-glaces
✽✽ REMARQUE
Les cires chaudes appliquées par les
stations de lavage automatique rendent
le pare-brise difficile à nettoyer.
Si une matière étrangère entre en
contact avec le pare-brise ou les balais
d’essuie-glace, ces derniers perdent de
leur efficacité. Ces matières étrangères
sont souvent des insectes, de la sève
d’arbre et les traitements à la cire chaude
utilisés par les stations de lavage. Si les
balais ne sont plus efficaces, nettoyez le
pare-brise et les balais avec un bon
produit nettoyant ou un détergent doux,
puis rincez soigneusement à l’eau pure. G180200AUN Remplacement des balais
Des essuie-glaces inefficaces avec des balais présentant une usure ou des
craquelures doivent être remplacés.
ATTENTION
Afin d’éviter d’endommager les
balais d’essuie-glace, n’utilisez pasd’essence, de kérosène, de diluant
pour peinture ni d’autres solvantssur les essuie-glaces ou àproximité.
ATTENTION
Afin d’éviter d’endommager les bras d’essuie-glace et d’autres
composants, n’essayez pas de fairebouger les essuie-glaces manuellement.
ATTENTION
L’utilisation de balais non spécifiéspeut causer desdysfonctionnements des essuie-
glaces.
1JBA5122

739
Entretien

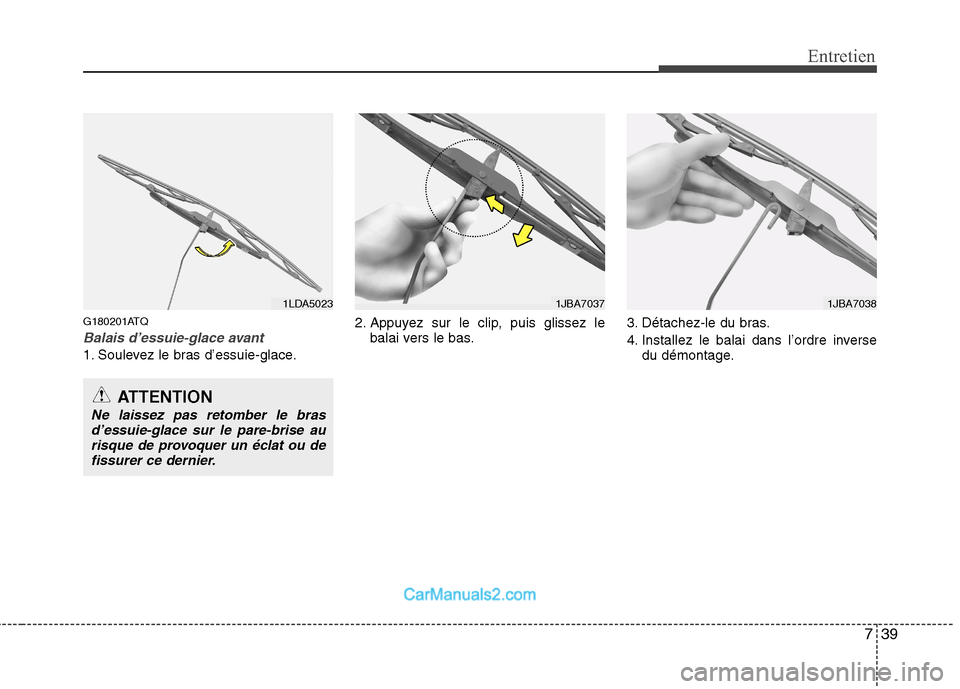

G180201ATQ
Balais d’essuie-glace avant
1. Soulevez le bras d’essuie-glace.2. Appuyez sur le clip, puis glissez le
balai vers le bas. 3. Détachez-le du bras.
4. Installez le balai dans l’ordre inverse
du démontage.
ATTENTION
Ne laissez pas retomber le bras
d’essuie-glace sur le pare-brise aurisque de provoquer un éclat ou defissurer ce dernier.
1LDA50231JBA70381JBA7037

Entretien
40
7

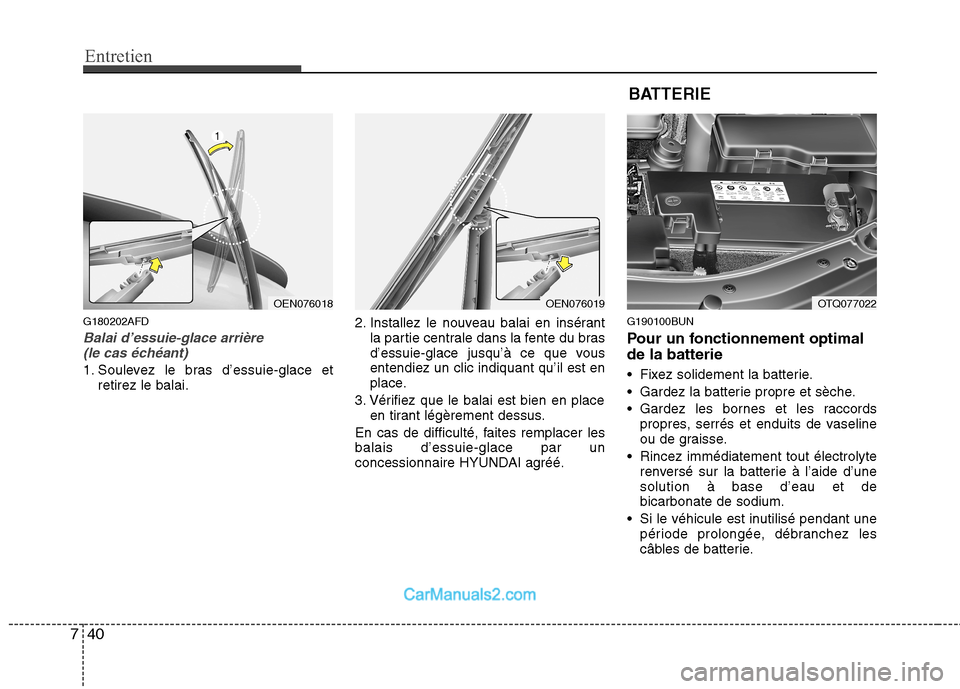

G180202AFD
Balai d’essuie-glace arrière
(le cas échéant)
1. Soulevez le bras d’essuie-glace et retirez le balai. 2. Installez le nouveau balai en insérant
la partie centrale dans la fente du bras
d’essuie-glace jusqu’à ce que vousentendiez un clic indiquant qu’il est en
place.
3. Vérifiez que le balai est bien en place en tirant légèrement dessus.
En cas de difficulté, faites remplacer lesbalais d’essuie-glace par un
concessionnaire HYUNDAI agréé. G190100BUN
Pour un fonctionnement optimal de la batterie
Fixez solidement la batterie.
Gardez la batterie propre et sèche.
Gardez les bornes et les raccords
propres, serrés et enduits de vaseline
ou de graisse.
Rincez immédiatement tout électrolyte renversé sur la batterie à l’aide d’unesolution à base d’eau et debicarbonate de sodium.
Si le véhicule est inutilisé pendant une période prolongée, débranchez les
câbles de batterie.
OTQ077022OEN076018OEN076019 BATTERIE

741
Entretien
(Suite)
Lorsque vous soulevez unebatterie dans un coffret en
plastique, une pression
excessive sur le coffret peutlibérer de l’acide sulfurique et
causer des blessures. Soulevez
la batterie à l’aide d’un porte-
batterie ou en plaçant vos mainssur les coins opposés.
N’essayez jamais de recharger la batterie lorsque les câbles de la
batterie sont branchés.
Le système d’allumage électrique présente une tension élevée. Ne
touchez jamais les éléments dece système pendant que le
moteur est en marche ou si le
contacteur d’allumage est sur laposition ON.
Le non-respect des avertissementsci-dessus peut entraîner des

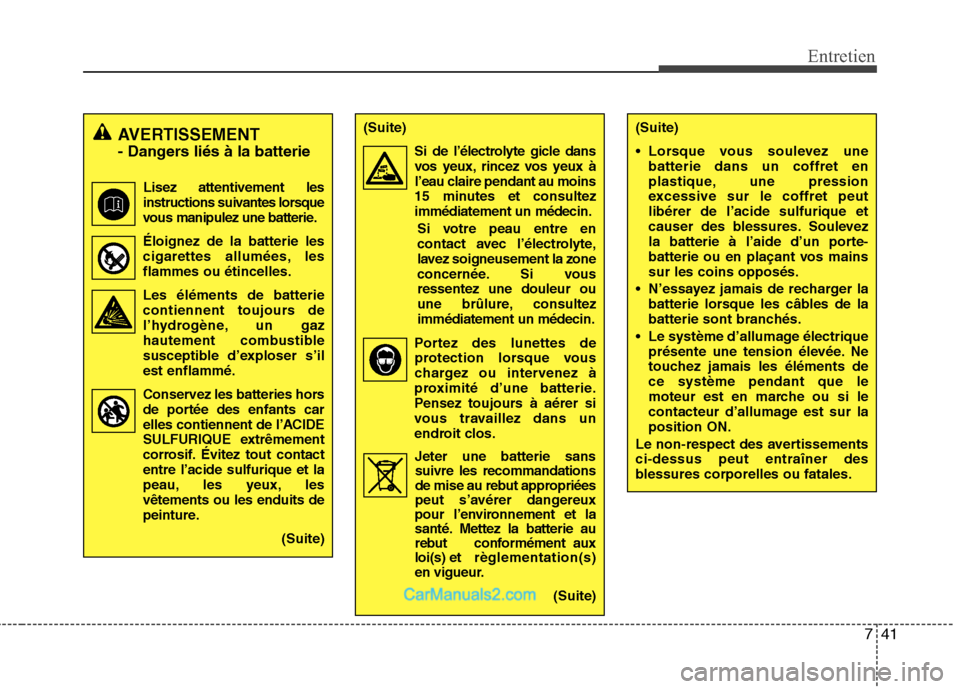

blessures corporelles ou fatales.AVERTISSEMENT
- Dangers liés à la batterie
Lisez attentivement les
instructions suivantes lorsque
vous manipulez une batterie.
Éloignez de la batterie les cigarettes allumées, lesflammes ou étincelles.
Les éléments de batterie contiennent toujours de
l’hydrogène, un gaz
hautement combustible
susceptible d’exploser s’ilest enflammé.
Conservez les batteries hors de portée des enfants car
elles contiennent de l’ACIDE
SULFURIQUE extrêmement
corrosif. Évitez tout contactentre l’acide sulfurique et la
peau, les yeux, lesvêtements ou les enduits de
peinture.
(Suite)(Suite)Si de l’électrolyte gicle dansvos yeux, rincez vos yeux à
l’eau claire pendant au moins
15 minutes et consultezimmédiatement un médecin.
Si votre peau entre en
contact avec l’électrolyte,
lavez soigneusement la zone
concernée. Si vousressentez une douleur ou
une brûlure, consultezimmédiatement un médecin.
Portez des lunettes de protection lorsque vous
chargez ou intervenez à
proximité d’une batterie.
Pensez toujours à aérer si
vous travaillez dans un
endroit clos.
Jeter une batterie sanssuivre les recommandations
de mise au rebut appropriées
peut s’avérer dangereux
pour l’environnement et la
santé. Mettez la batterie au
rebut conformément auxloi(s) et règlementation(s)
en vigueur.
(Suite)
