Entretien
60
7
Panneau à fusibles du tableau du bord
Description Calibre
Composants protégés
du fusible
AUDIO-2 10A Audio, horloge numérique, BCM, commutateur de commande de rétroviseur extérieur
C/LIGHTER 20A Allume-cigares, prise de courant avant
S/HTD DRI 10A Commutateur chauffage de siège conducteur (le cas èchèant)
DRL 10A BCM (le cas èchèant)
RR FOG LP 15A Relais feux antibrouillard arrière
H/LP 10A Relais phare (haut/bas)
FRT WIPER 25A Relais essuie-glace avant, moteur d'essuie-glace avant
BCM 10A BCM
HTR 10A Relais de la soufflerie avant/arrière, module de commande de climatisation automatique avant/arrière, relais
ventilateur du condensateur, rétroviseur électro-chromé, thermorupteur, relais du préchauffeur PTC (D4CB),
électrovanne EGR (D4BH)
B/UP LP 10A Ais de feux de recul, commutateur de feux de recul, commutateur de plage boîte-pont
ABS 10A Module de commande ABS/ESP, commutateur ESP (D4CB)
T/SIG LP 10A Commutateur feux de détresse
A/BAG 10A Module de commande SRS
A/BAG IND 10A mbiné d'instruments
CLUSTER 10A Combiné d'instruments, BCM, module de commande d'antidémarrage (D4BH),
relais de climatisation (D4BH), résistance générateur
ECU 10A Capteur de vitesse du véhicule, ECM, débitmètre d'air (D4CB), pompe d'injection (D4BH),
TCM, témoin de filtre à carburant
START 10A Relais du démarreur, relais d'alarme antivol
MIRR HTD 10A Module de commande de climatisation avant, commande de rétroviseur extérieur et désembueur gauche/droit
STOP LP 15A Commutateur feux de stop
BWS 10A Signal sonore

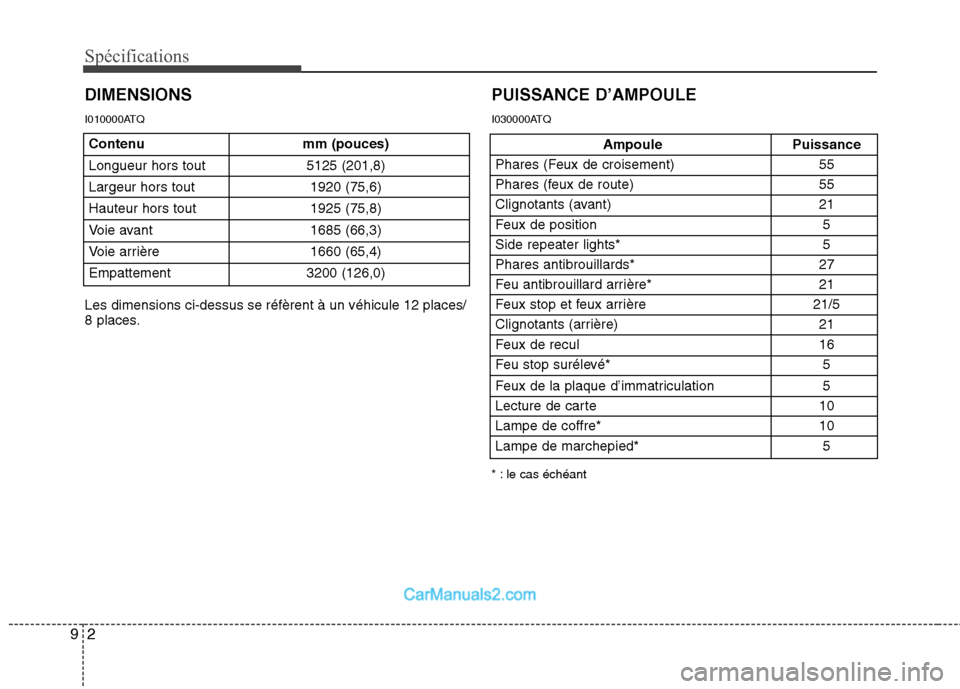

Spécifications
2
9
Contenu mm (pouces)
Longueur hors tout 5125 (201,8)
Largeur hors tout 1920 (75,6)
Hauteur hors tout 1925 (75,8)
Voie avant 1685 (66,3)
Voie arrière 1660 (65,4)Empattement 3200 (126,0)
DIMENSIONS
Ampoule Puissance
Phares (Feux de croisement) 55
Phares (feux de route) 55
Clignotants (avant) 21
Feux de position 5
Side repeater lights* 5
Phares antibrouillards* 27
Feu antibrouillard arrière* 21
Feux stop et feux arrière 21/5
Clignotants (arrière) 21
Feux de recul 16
Feu stop surélevé* 5
Feux de la plaque d’immatriculation 5
Lecture de carte 10
Lampe de coffre* 10
Lampe de marchepied* 5
PUISSANCE D’AMPOULE
* : le cas échéant
Les dimensions ci-dessus se réfèrent à un véhicule 12 places/
8 places.
