Einstellung der Rückenlehnenneigung Abb. 33
Den Hebel A betätigen.
Höhenverstellung – Abb. 33
Mit den Bedienelementen B oder C den jeweils vorderen
bzw. hinteren Teil des Sitzes anheben oder absenken.
Drehen des Sitzes
Der Sitz kann um 180 Grad gegen den gegenüberliegenden
Sitz und um etwa 35 Grad gegen die Tür gedreht werden.
Der Sitz kann sowohl in Fahrstellung als auch in der
180-Grad-Stellung verriegelt werden.
DREHBARER SITZ MIT SICHERHEITSGURT
(für Versionen/Märkte, wo vorgesehen)
Der Sitz ist mit einem an drei Punkten verankertem
Sicherheitsgurt Abb. 32, zwei einstellbaren Armlehnen
(zur Einstellung siehe Abschnitt „Sitze mit einstellbaren
Armlehnen“) und höhenverstellbarer Kopfstütze (zur
Einstellung siehe Abschnitt „Kopfstützen“) ausgestattet.
40
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Jede Einstellung muss bei stehendem
Fahrzeug erfolgen. Insbesondere ist beim
Drehen des Sitzes darauf zu achten, dass
es zu keinen Überschneidungen mit dem
Handbremshebel kommt.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 40

41
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0175mAbb. 34F0N0213mAbb. 35
Zum Drehen des Sitzes den Hebel D-Abb. 34 verwenden
(befindet sich auf der rechten Seite des Sitzes).
Vor dem Drehen muss der Sitz erst nach vorne
verschoben und dann erst in Längsrichtung eingestellt
werden Abb. 31.
Sicherstellen, dass der Sitz in Fahrstellung
verriegelt ist, bevor das Fahrzeug
in Bewegung gesetzt wird.
ACHTUNG
Sitzheizung Abb. 35
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel in Stellung MAR die Taste E zum Ein- bzw.
Ausschalten der Funktion drücken.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 41

F0N0237mAbb. 37
KORB UNTER DEM SITZ
(für Versionen/Märkte, wo vorgesehen)
Unter dem Fahrersitz befindet sich ein Korb A-Abb. 37,
der leicht von den Haken an der Auflagefläche
abgenommen und herausgenommen werden kann.
42
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Während der Fahrt keine schweren
Gegenstände auf den Klapptisch legen,
diese könnten beim starken Bremsen oder einem
Aufprall gegen die Insassen geschleudert werden
und schwere Verletzungen verursachen.
ACHTUNG

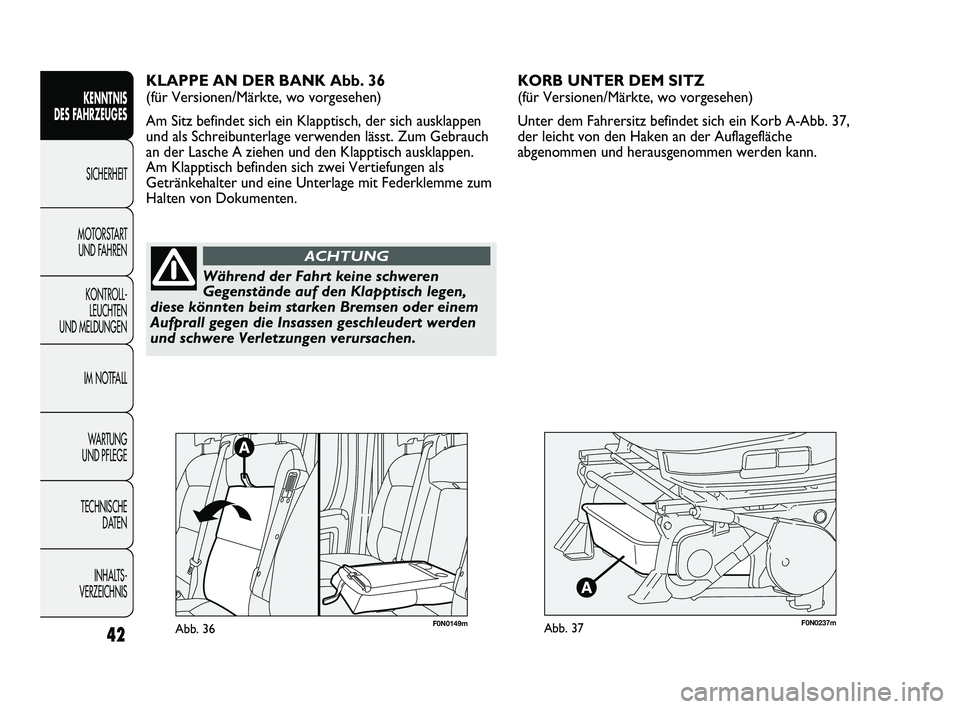

KLAPPE AN DER BANK Abb. 36
(für Versionen/Märkte, wo vorgesehen)
Am Sitz befindet sich ein Klapptisch, der sich ausklappen
und als Schreibunterlage verwenden lässt. Zum Gebrauch
an der Lasche A ziehen und den Klapptisch ausklappen.
Am Klapptisch befinden sich zwei Vertiefungen als
Getränkehalter und eine Unterlage mit Federklemme zum
Halten von Dokumenten.
F0N0149mAbb. 36
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 42

F0N0238mAbb. 38

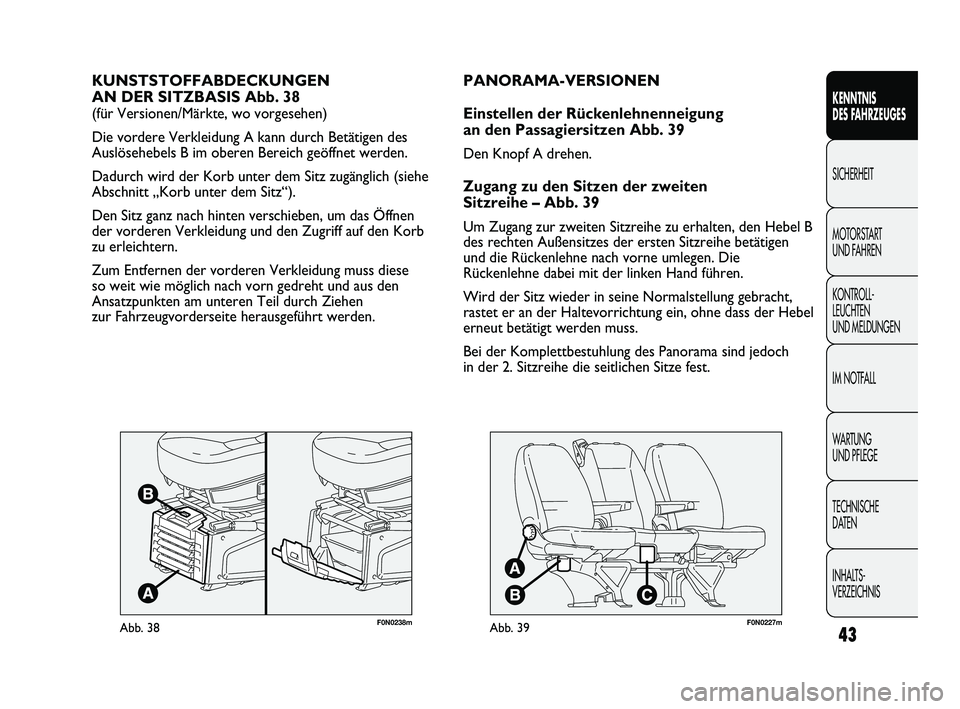

KUNSTSTOFFABDECKUNGEN
AN DER SITZBASIS Abb. 38
(für Versionen/Märkte, wo vorgesehen)
Die vordere Verkleidung A kann durch Betätigen des
Auslösehebels B im oberen Bereich geöffnet werden.
Dadurch wird der Korb unter dem Sitz zugänglich (siehe
Abschnitt „Korb unter dem Sitz“).
Den Sitz ganz nach hinten verschieben, um das Öffnen
der vorderen Verkleidung und den Zugriff auf den Korb
zu erleichtern.
Zum Entfernen der vorderen Verkleidung muss diese
so weit wie möglich nach vorn gedreht und aus den
Ansatzpunkten am unteren Teil durch Ziehen
zur Fahrzeugvorderseite herausgeführt werden.
43
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0227mAbb. 39
PANORAMA-VERSIONEN
Einstellen der Rückenlehnenneigung
an den Passagiersitzen Abb. 39
Den Knopf A drehen.
Zugang zu den Sitzen der zweiten
Sitzreihe – Abb. 39
Um Zugang zur zweiten Sitzreihe zu erhalten, den Hebel B
des rechten Außensitzes der ersten Sitzreihe betätigen
und die Rückenlehne nach vorne umlegen. Die
Rückenlehne dabei mit der linken Hand führen.
Wird der Sitz wieder in seine Normalstellung gebracht,
rastet er an der Haltevorrichtung ein, ohne dass der Hebel
erneut betätigt werden muss.
Bei der Komplettbestuhlung des Panorama sind jedoch
in der 2. Sitzreihe die seitlichen Sitze fest.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 43

F0N0229mAbb. 41
Stellung Sitzbank
Vorgehen:
– in der Stellung Easy Entry die Kopfstützen
herausziehen;
– den Hebel B-Abb. 41 mit der rechten Hand anheben
(befindet sich unterhalb des Hebels A-Abb. 40);
– die Rückenlehne um 5 Grad zum hinteren Bereich
drehen;
– die Rückenlehne mit der linken Hand nach vorne
umklappen.
44
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0228mAbb. 40

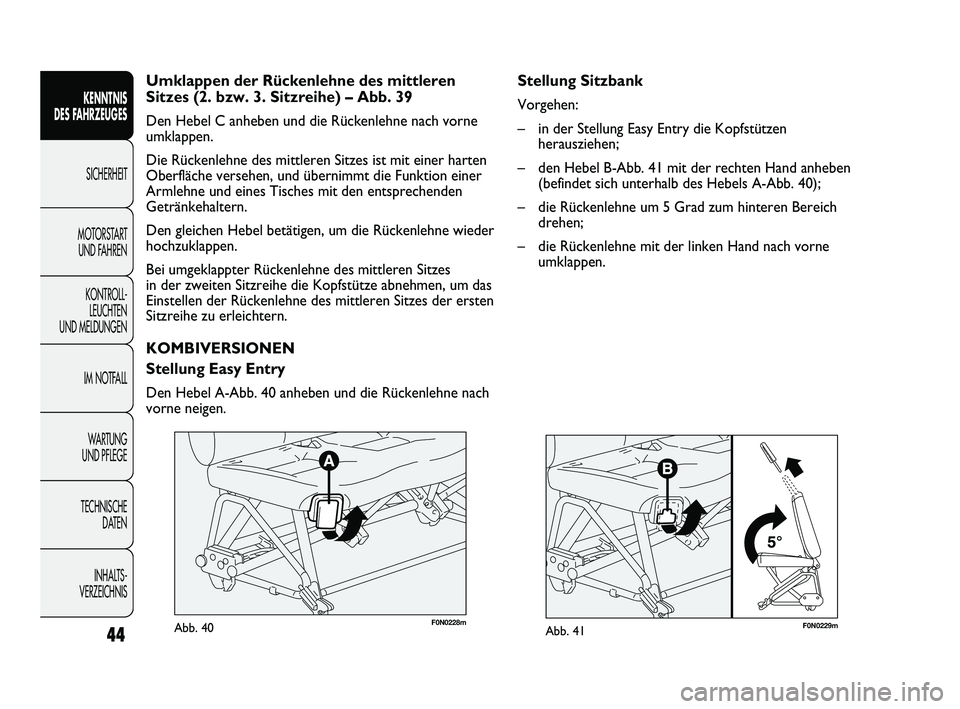

Umklappen der Rückenlehne des mittleren
Sitzes (2. bzw. 3. Sitzreihe) – Abb. 39
Den Hebel C anheben und die Rückenlehne nach vorne
umklappen.
Die Rückenlehne des mittleren Sitzes ist mit einer harten
Oberfläche versehen, und übernimmt die Funktion einer
Armlehne und eines Tisches mit den entsprechenden
Getränkehaltern.
Den gleichen Hebel betätigen, um die Rückenlehne wieder
hochzuklappen.
Bei umgeklappter Rückenlehne des mittleren Sitzes
in der zweiten Sitzreihe die Kopfstütze abnehmen, um das
Einstellen der Rückenlehne des mittleren Sitzes der ersten
Sitzreihe zu erleichtern.
KOMBIVERSIONEN
Stellung Easy Entry
Den Hebel A-Abb. 40 anheben und die Rückenlehne nach
vorne neigen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 44

F0N0230mAbb. 4245
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

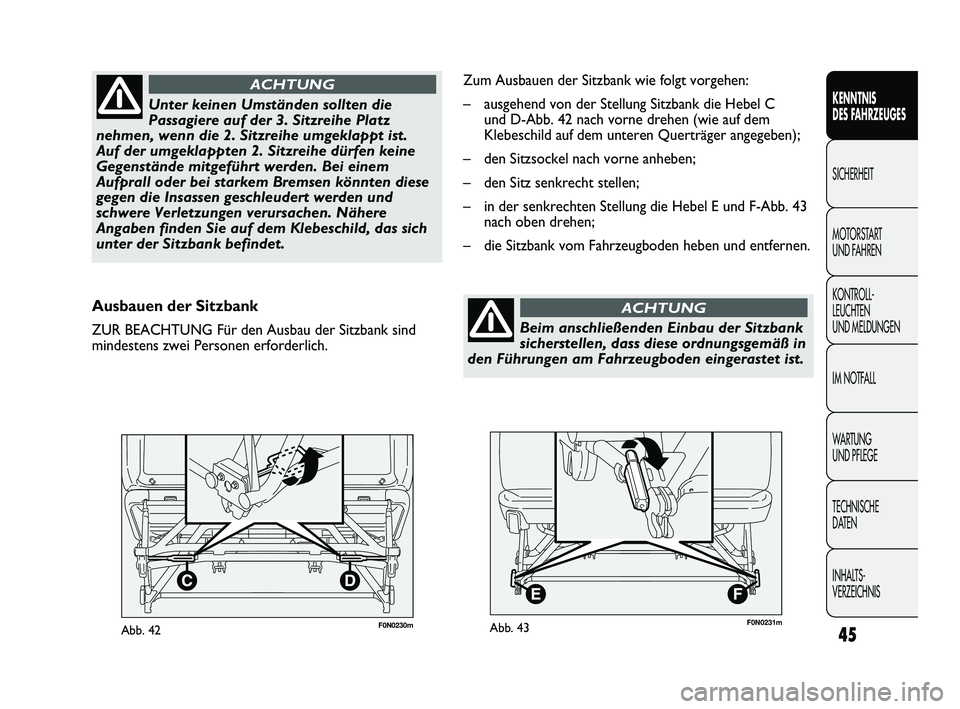

Ausbauen der Sitzbank
ZUR BEACHTUNG Für den Ausbau der Sitzbank sind
mindestens zwei Personen erforderlich.
F0N0231mAbb. 43
Zum Ausbauen der Sitzbank wie folgt vorgehen:
– ausgehend von der Stellung Sitzbank die Hebel C
und D-Abb. 42 nach vorne drehen (wie auf dem
Klebeschild auf dem unteren Querträger angegeben);
– den Sitzsockel nach vorne anheben;
– den Sitz senkrecht stellen;
– in der senkrechten Stellung die Hebel E und F-Abb. 43
nach oben drehen;
– die Sitzbank vom Fahrzeugboden heben und entfernen.
Beim anschließenden Einbau der Sitzbank
sicherstellen, dass diese ordnungsgemäß in
den Führungen am Fahrzeugboden eingerastet ist.
ACHTUNG
Unter keinen Umständen sollten die
Passagiere auf der 3. Sitzreihe Platz
nehmen, wenn die 2. Sitzreihe umgeklappt ist.
Auf der umgeklappten 2. Sitzreihe dürfen keine
Gegenstände mitgeführt werden. Bei einem
Aufprall oder bei starkem Bremsen könnten diese
gegen die Insassen geschleudert werden und
schwere Verletzungen verursachen. Nähere
Angaben finden Sie auf dem Klebeschild, das sich
unter der Sitzbank befindet.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 45

Stellen Sie für einen optimalen Schutz durch die
Kopfstützen die Rückenlehne so ein, dass der Oberkörper
aufrecht und der Kopf so nahe wie möglich an der
Kopfstütze ist.
46
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISDie Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur unter dieser Bedingung sind
sie wirksam.
ACHTUNG
F0N0020mAbb. 44

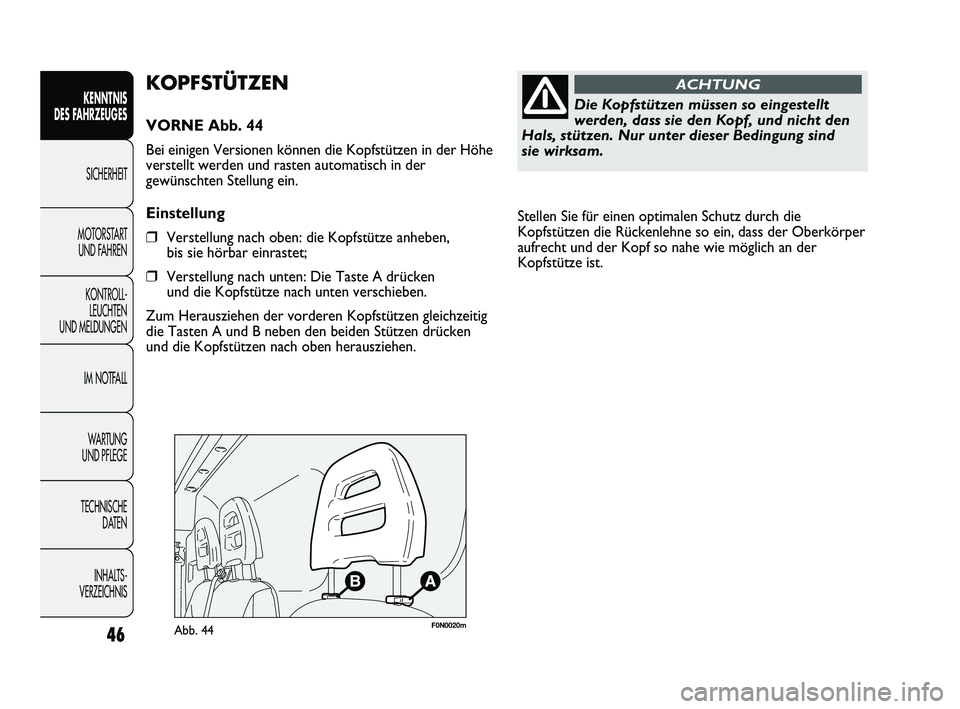

KOPFSTÜTZEN
VORNE Abb. 44
Bei einigen Versionen können die Kopfstützen in der Höhe
verstellt werden und rasten automatisch in der
gewünschten Stellung ein.
Einstellung
❒Verstellung nach oben: die Kopfstütze anheben,
bis sie hörbar einrastet;
❒Verstellung nach unten: Die Taste A drücken
und die Kopfstütze nach unten verschieben.
Zum Herausziehen der vorderen Kopfstützen gleichzeitig
die Tasten A und B neben den beiden Stützen drücken
und die Kopfstützen nach oben herausziehen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 46

F0N0321mAbb. 45

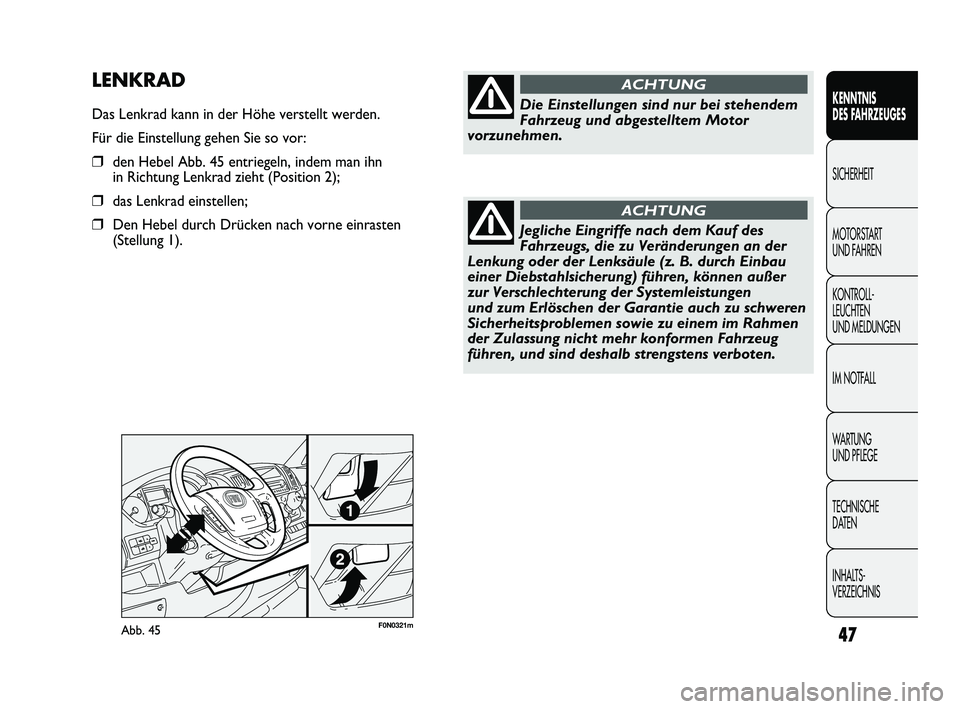

LENKRAD
