Page 97 of 286

96
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
SCHREIBPULT – Abb. 107
(für Versionen/Märkte, wo vorgesehen)
In der Mitte des Armaturenbretts befindet sich oberhalb
vom Einbauraum des Autoradios eine Schreibunterlage A.
Bei einigen Versionen kann diese Schreibunterlage als
Lesepult verwendet werden, indem der hintere Teil
angehoben und wie in der Abbildung gezeigt am
Armaturenbrett abgestützt wird.
Bei Versionen mit Beifahrerairbag ist die Schreibunterlage
fest.
Die Schreibunterlage während der Fahrt
nicht im aufgerichteten Zustand benutzen.
ACHTUNG
ABLAGEREGAL OBERHALB DER KABINE
Abb. 108
(für Versionen/Märkte, wo vorgesehen)
Der Stauraum befindet sich über der Fahrerkabine und ist
zur Ablage von leichten Gegenständen vorgesehen.
Maximal zulässige Belastung:
– lokal .....................................................................................10 kg
– verteilt auf der ganzen Regalfläche ..............................20 kg
F0N0058mAbb. 107F0N0190mAbb. 108
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 96
Page 98 of 286
97
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

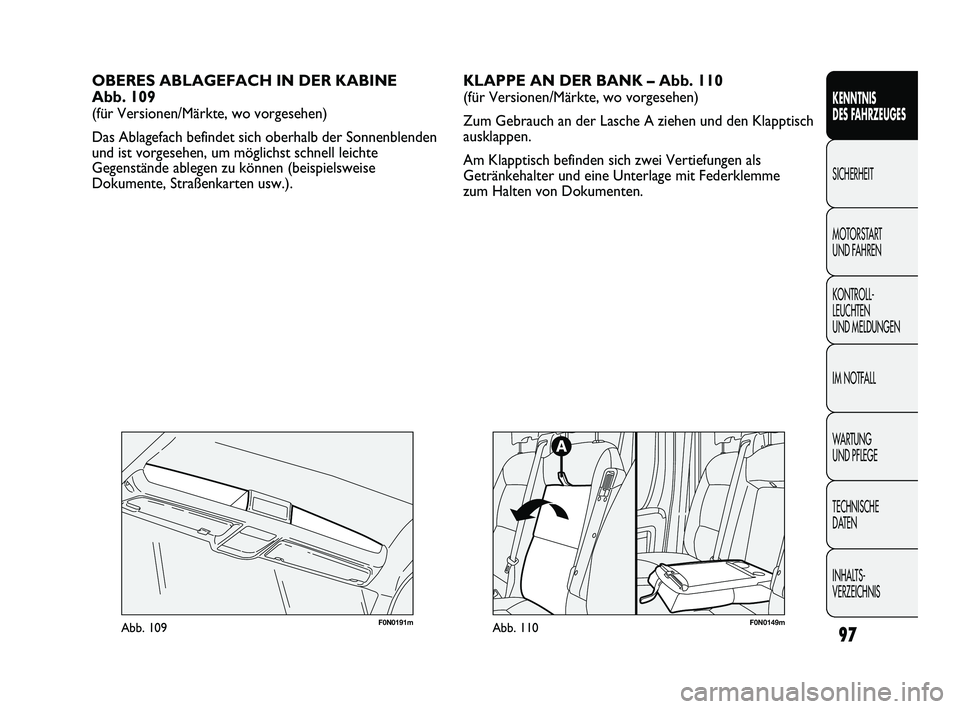

OBERES ABLAGEFACH IN DER KABINE
Abb. 109
(für Versionen/Märkte, wo vorgesehen)
Das Ablagefach befindet sich oberhalb der Sonnenblenden
und ist vorgesehen, um möglichst schnell leichte
Gegenstände ablegen zu können (beispielsweise
Dokumente, Straßenkarten usw.).
KLAPPE AN DER BANK – Abb. 110
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch an der Lasche A ziehen und den Klapptisch
ausklappen.
Am Klapptisch befinden sich zwei Vertiefungen als
Getränkehalter und eine Unterlage mit Federklemme
zum Halten von Dokumenten.
F0N0191mAbb. 109F0N0149mAbb. 110
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 97
Page 99 of 286

F0N0217mAbb. 111F0N0214mAbb. 112
Das Display für die Heckkamera ist so eingestellt, das es
wie ein Spiegel anzeigt. Nach dem Gebrauch muss das
Display im Bereich der oberen Ablage wieder geschlossen
werden.
AKTIVIERUNG
Die Anlage wird aktiviert, wenn der Schlüssel eingesteckt
ist und der Rückwärtsgang eingelegt wird oder durch
Drücken der dafür vorgesehenen Taste. Wenn sich das
Fahrzeug bewegt, beispielsweise bei einem
Einparkmanöver, funktioniert die Anlage bis zu einer
Geschwindigkeit von etwa 15 km/h und deaktiviert sich,
wenn etwa 18 km/h überschritten werden, wobei das Bild
noch für etwa 5 Sekunden auf dem Display angezeigt wird.
SYSTEM TELEKAMERA UND DISPLAY
FÜR SICHT HINTEN
(für Versionen/Märkte, wo vorgesehen)
Die Anlage der Einparkkamera Abb. 111 erlaubt dem
Fahrer über ein Display A-Abb. 112 im Innenraum
die Sicht auf den Bereich hinter dem Fahrzeug.
Die Anlage besteht aus einer Videokamera in einem
Kunststoffgehäuse, das am hinteren Dachquerträger
angebracht ist, in dem sich auch die dritte Bremsleuchte
befindet, sowie aus einem Display, das sich in einem
Kunststoffgehäuse im Bereich der oberen Ablage befindet.
Am Display befinden sich Tasten (On/Off, Helligkeit,
Hintergrundbeleuchtung). Zum Gebrauch muss
die Entriegelungstaste gedrückt und das Display in die
geöffnete Position gebracht werden.
98
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 98
Page 100 of 286

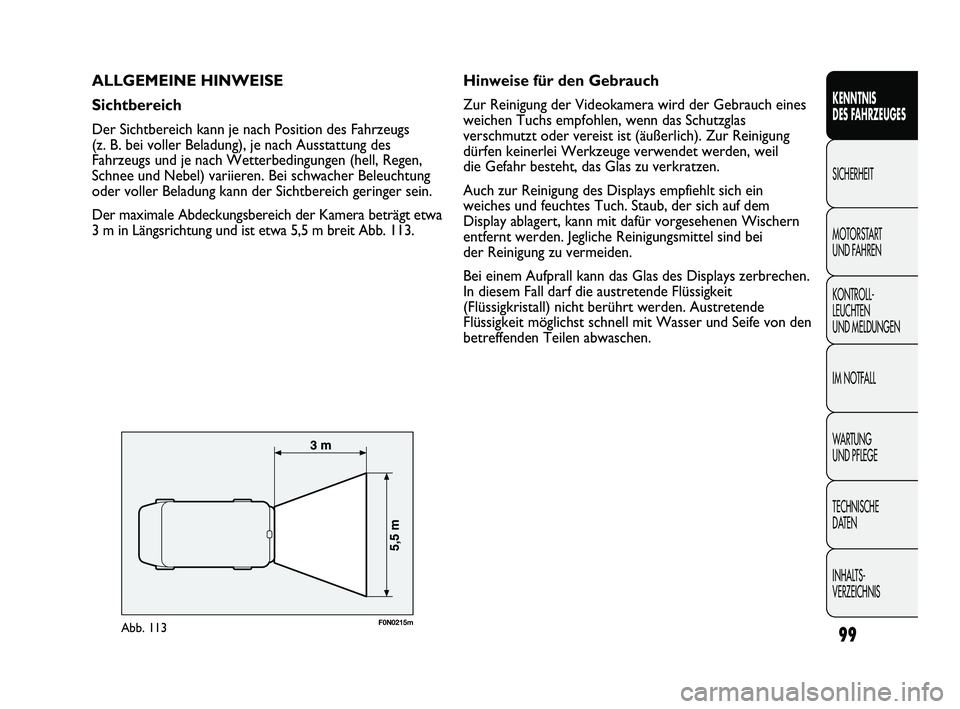

ALLGEMEINE HINWEISE
Sichtbereich
Der Sichtbereich kann je nach Position des Fahrzeugs
(z. B. bei voller Beladung), je nach Ausstattung des
Fahrzeugs und je nach Wetterbedingungen (hell, Regen,
Schnee und Nebel) variieren. Bei schwacher Beleuchtung
oder voller Beladung kann der Sichtbereich geringer sein.
Der maximale Abdeckungsbereich der Kamera beträgt etwa
3 m in Längsrichtung und ist etwa 5,5 m breit Abb. 113.
99
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0215mAbb. 113
Hinweise für den Gebrauch
Zur Reinigung der Videokamera wird der Gebrauch eines
weichen Tuchs empfohlen, wenn das Schutzglas
verschmutzt oder vereist ist (äußerlich). Zur Reinigung
dürfen keinerlei Werkzeuge verwendet werden, weil
die Gefahr besteht, das Glas zu verkratzen.
Auch zur Reinigung des Displays empfiehlt sich ein
weiches und feuchtes Tuch. Staub, der sich auf dem
Display ablagert, kann mit dafür vorgesehenen Wischern
entfernt werden. Jegliche Reinigungsmittel sind bei
der Reinigung zu vermeiden.
Bei einem Aufprall kann das Glas des Displays zerbrechen.
In diesem Fall darf die austretende Flüssigkeit
(Flüssigkristall) nicht berührt werden. Austretende
Flüssigkeit möglichst schnell mit Wasser und Seife von den
betreffenden Teilen abwaschen.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 99
Page 101 of 286

F0N0216mAbb. 114
TEXTHINWEISE AUF DEM BILDSCHIRM
Unter folgenden Bedingungen werden auf dem Display
Texthinweise angezeigt:
❒In den fünf Sekunden nach dem Einlegen des
Rückwärtsgangs wird eine Warnmeldung angezeigt.
❒Wird eine Geschwindigkeit von 18 km/h mit der
Aktivierungstaste auf ON überschritten, erscheint für
etwa 5 Sekunden eine Mitteilung, die darauf hinweist,
dass die Anlage in den Stand-By-Betrieb übergeht.
❒Wird eine Geschwindigkeit von 18 km/h bei
eingelegtem Rückwärtsgang überschritten,
verschwindet das Bild und es erscheint eine Meldung,
die solange angezeigt wird, bis die Geschwindigkeit auf
etwa 15 km/h sinkt. Dann wird das Bild wieder
angezeigt.
Die Sprache, mit der die Textmeldungen angezeigt
werden, kann in der Anlage geändert werden. Dazu bei
ausgeschalteter Anlage gleichzeitig die Taste ON/OFF und
eine beliebige andere Taste drücken und anschließend die
Sprache auswählen. Mit der Taste ON/OFF kann durch
das Menü gerollt werden. Wird bei dem Durchlauf die
gewünschte Sprache erreicht, wird diese nach einer
Wartezeit von etwa 3 Sekunden gespeichert.
SCHNITTSTELLE BENUTZER
Die Benutzerschnittstelle des Displays besteht aus
Abb. 114:
❒Einstellung der Helligkeit: 2 Tasten;
❒Einstellung der Hintergrundbeleuchtung: 2 Tasten;
❒Taste ON/OFF: erlaubt, die Bilder der Telekamera
auch anzusehen, wenn der Rückwärtsgang nicht
eingelegt ist.
Wird die Taste ON/OFF für etwa 3 Sekunden
im ausgeschalteten Zustand der Anlage gedrückt gehalten,
wird die Anlage auf die Ausgangskonfiguration
zurückgesetzt. In diesem Fall blinkt die Taste ON/OFF
zur Bestätigung des Vorgangs zweimal.
100
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 100
Page 102 of 286

101
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
FAHRTENSCHREIBER
Zur Funktion und den Gebrauch des Fahrtenschreiber
lesen Sie bitte die Gebrauchsanleitung des Herstellers
dieses Gerätes. Der Fahrtenschreiber muss in das
Fahrzeug eingebaut werden, wenn das zulässige
Gesamtgewicht (mit oder ohne Anhänger) 3,5 Tonnen
übersteigt.
ZUR BEACHTUNG Jegliche Veränderung des
Kontrollinstruments oder des Systems zur Übertragung
der Signale, die zu einer Beeinflussung der Aufzeichnung
durch das Instrument führen, insbesondere solche mit
dem Ziel eines Betrugs, können gegen bestehende Straf-
oder Verwaltungsgesetze verstoßen.
ZUR BEACHTUNG Wenn ein Fahrtenschreiber eingebaut
ist und das Fahrzeug länger als 5 Tage abgestellt wird,
empfiehlt sich das Abklemmen des Minuskabels an der
Batterie, um deren Ladezustand zu erhalten.
ZUR BEACHTUNG
Zur Reinigung des Geräts keine Scheuer- oder
Lösungsmittel verwenden. Für die Außenreinigung des
Geräts ein feuchtes Tuch und bei Bedarf spezielle
Produkte zur Pflege von synthetischen Materialien
verwenden.Der Fahrtenschreiber wird von autorisiertem
Fachpersonal eingebaut und verplombt: versuchen Sie nie,
an die Vorrichtung und die entsprechenden Versorgungs-
und Speicherkabel zu gelangen. Es unterliegt der
Verantwortung des Fahrzeughalters, das Fahrzeug, in das
ein Fahrtenschreiber eingebaut ist, regelmäßig zu
kontrollieren. Die Kontrolle hat mindestens alle zwei
Jahre zu erfolgen und es muss ein Test zur Bestätigung
der ordnungsgemäßen Funktion durchgeführt werden.
Nach jeder Überprüfung sicherstellen, dass das Kennschild
erneuert wird und dieses die vorgeschriebenen Daten
enthält.
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 101
Page 103 of 286

F0N0800mAbb. 115

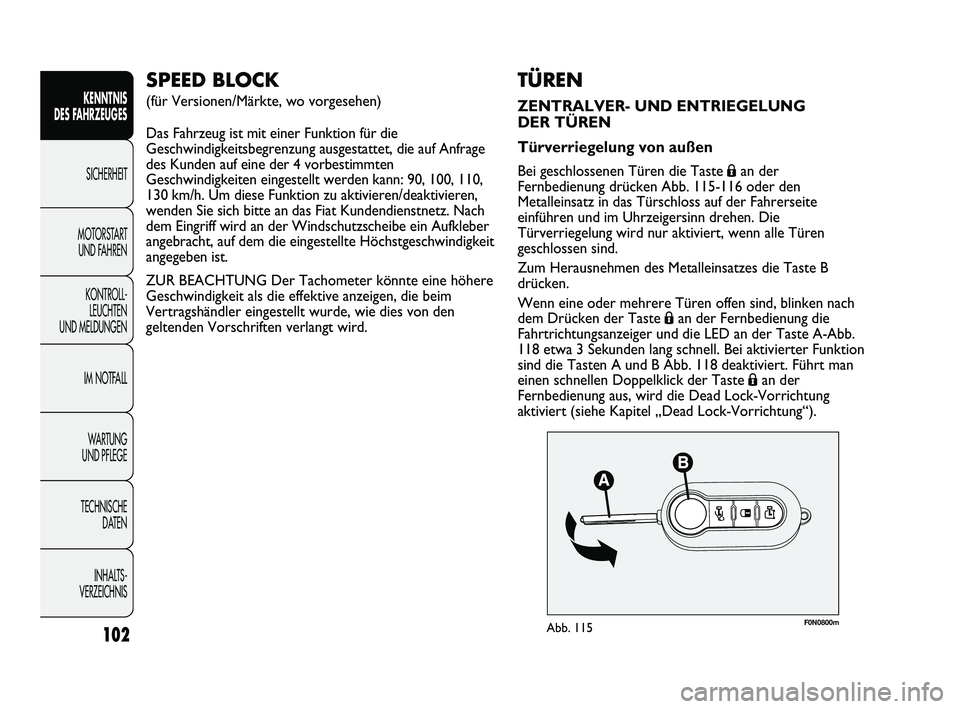

TÜREN
ZENTRALVER- UND ENTRIEGELUNG
DER TÜREN
Türverriegelung von außen
Bei geschlossenen Türen die Taste Áan der
Fernbedienung drücken Abb. 115-116 oder den
Metalleinsatz in das Türschloss auf der Fahrerseite
einführen und im Uhrzeigersinn drehen. Die
Türverriegelung wird nur aktiviert, wenn alle Türen
geschlossen sind.
Zum Herausnehmen des Metalleinsatzes die Taste B
drücken.
Wenn eine oder mehrere Türen offen sind, blinken nach
dem Drücken der Taste
Áan der Fernbedienung die
Fahrtrichtungsanzeiger und die LED an der Taste A-Abb.
118 etwa 3 Sekunden lang schnell. Bei aktivierter Funktion
sind die Tasten A und B Abb. 118 deaktiviert. Führt man
einen schnellen Doppelklick der Taste
Áan der
Fernbedienung aus, wird die Dead Lock-Vorrichtung
aktiviert (siehe Kapitel „Dead Lock-Vorrichtung“).
SPEED BLOCK
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug ist mit einer Funktion für die
Geschwindigkeitsbegrenzung ausgestattet, die auf Anfrage
des Kunden auf eine der 4 vorbestimmten
Geschwindigkeiten eingestellt werden kann: 90, 100, 110,
130 km/h. Um diese Funktion zu aktivieren/deaktivieren,
wenden Sie sich bitte an das Fiat Kundendienstnetz. Nach
dem Eingriff wird an der Windschutzscheibe ein Aufkleber
angebracht, auf dem die eingestellte Höchstgeschwindigkeit
angegeben ist.
ZUR BEACHTUNG Der Tachometer könnte eine höhere
Geschwindigkeit als die effektive anzeigen, die beim
Vertragshändler eingestellt wurde, wie dies von den
geltenden Vorschriften verlangt wird.
102
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 102
Page 104 of 286
F0N0059mAbb. 117F0N0801mAbb. 116
Durch Drehen des Metalleinsatzes im Türschloss auf der
Fahrerseite gegen den Uhrzeigersinn Abb. 117 können alle
Türen entriegelt werden. Bei abgetrennter Batterie ist der
Zugang zum Fahrzeug nur noch durch Entriegeln der
Fahrertür mit dem mechanischen Schloss möglich.Türentriegelung von außen
Je nach Version kurz die Taste QAbb. 115 oder
ËAbb. 116 drücken, um die Vordertüren zu entriegeln.
Die Deckenleuchten werden zeitgesteuert eingeschaltet
und die Fahrtrichtungsanzeiger blinken zweimal.
103
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
037-128 DUCATO LUM D 7ed 6/17/10 12:38 PM Page 103
