ÖLVERBRAUCH
Der maximale Ölverbrauch liegt bei etwa 400 Gramm
je 1.000 Km.
In der ersten Nutzungszeit des Fahrzeugs befindet sich der
Motor in der Einlaufphase. Die Werte für den Ölverbrauch
sind daher erst nach den ersten 5.000–6.000 km als stabil
zu betrachten.
ZUR BEACHTUNG Der Ölverbrauch hängt von der
Fahrweise und den Verwendungsbedingungen
des Fahrzeugs ab.
ZUR BEACHTUNG Nach Hinzufügung oder Wechsel
des Öls ist vor dem Messen des Ölstandes der Motor für
einige Sekunden laufen zu lassen und bis zum Messen noch
einige Minuten nach seinem Abstellen zu warten.
Bei warmem Motor sehr vorsichtig
im Motorraum arbeiten:
Verbrennungsgefahr. Immer bedenken, dass sich
der Elektrolüfter bei warmem Motor in Bewegung
setzen kann: Verletzungsgefahr. Vorsicht bei nicht
am Körper anliegenden Schals, Krawatten und
Kleidungsstücken: Sie könnten von drehenden
Teilen mitgezogen werden.
ACHTUNG
Kein Öl mit unterschiedlichen
Eigenschaften als die vom vorhandenen
Motoröl nachfüllen.
Das Altöl und der gebrauchte Ölfilter
enthalten umweltschädliche Stoffe. Zum
Wechsel von Öl und Filtern empfehlen wir,
sich an das Fiat-Kundendienstnetz zu wenden, das
zur Entsorgung von Altöl und gebrauchten Filtern
unter Beachtung der geltenden Umwelt- und
Gesetzesvorschriften ausgerüstet ist.
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 216
Page 218 of 286

217
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0103mAbb. 227

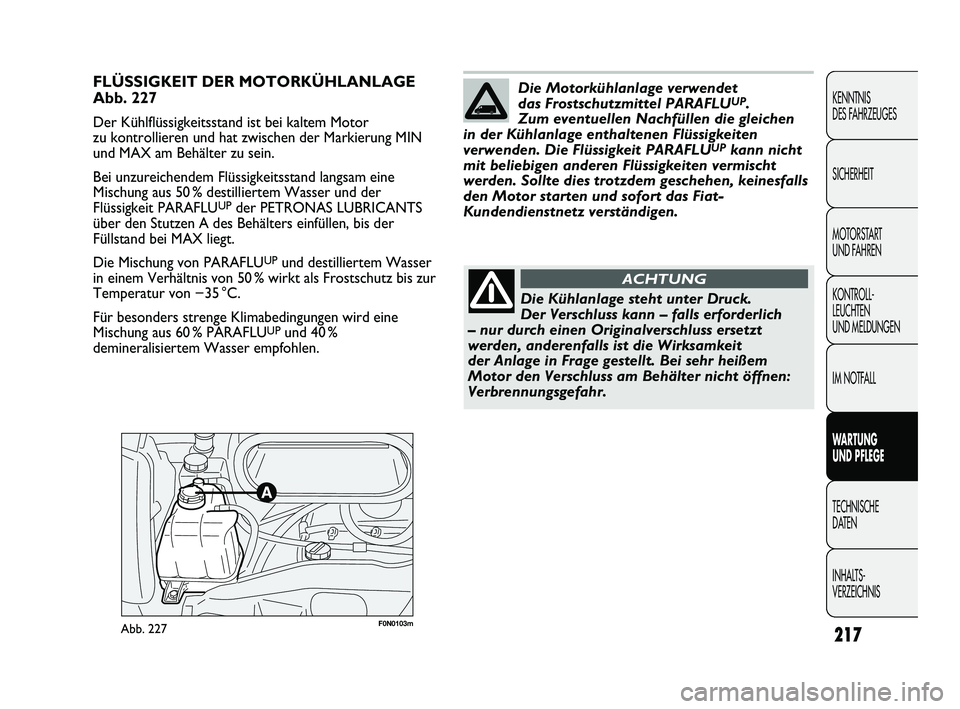

FLÜSSIGKEIT DER MOTORKÜHLANLAGE
Abb. 227
Der Kühlflüssigkeitsstand ist bei kaltem Motor
zu kontrollieren und hat zwischen der Markierung MIN
und MAX am Behälter zu sein.
Bei unzureichendem Flüssigkeitsstand langsam eine
Mischung aus 50 % destilliertem Wasser und der
Flüssigkeit PARAFLU
UPder PETRONAS LUBRICANTS
über den Stutzen A des Behälters einfüllen, bis der
Füllstand bei MAX liegt.
Die Mischung von PARAFLU
UPund destilliertem Wasser
in einem Verhältnis von 50 % wirkt als Frostschutz bis zur
Temperatur von −35 °C.
Für besonders strenge Klimabedingungen wird eine
Mischung aus 60 % PARAFLU
UPund 40 %
demineralisiertem Wasser empfohlen.
Die Motorkühlanlage verwendet
das Frostschutzmittel PARAFLUUP.
Zum eventuellen Nachfüllen die gleichen
in der Kühlanlage enthaltenen Flüssigkeiten
verwenden. Die Flüssigkeit PARAFLU
UPkann nicht
mit beliebigen anderen Flüssigkeiten vermischt
werden. Sollte dies trotzdem geschehen, keinesfalls
den Motor starten und sofort das Fiat-
Kundendienstnetz verständigen.
Die Kühlanlage steht unter Druck.
Der Verschluss kann – falls erforderlich
– nur durch einen Originalverschluss ersetzt
werden, anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei sehr heißem
Motor den Verschluss am Behälter nicht öffnen:
Verbrennungsgefahr.
ACHTUNG
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 217
Page 219 of 286

218
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0105mAbb. 228
SCHEIBEN- UND
SCHEINWERFERWASCHFLÜSSIGKEIT
Abb. 228
Zum Nachfüllen von Flüssigkeit den Verschluss A
abnehmen.
Eine Mischung aus Wasser und Flüssigkeit TUTELA
PROFESSIONAL SC 35 in folgendem Verhältnis einfüllen:
30 % Flüssigkeit TUTELA PROFESSIONAL SC 35 und 70 %
Wasser im Sommer.
50 % Flüssigkeit TUTELA PROFESSIONAL SC 35 und 50 %
Wasser im Winter.
Bei Temperaturen unter −20 °C, ist TUTELA
PROFESSIONAL SC 35 unverdünnt zu benutzen.
Den Flüssigkeitsstand durch Sichtkontrolle des Behälters
prüfen.
Nie mit leerem
Scheibenwaschflüssigkeitsbehälter fahren:
Die Wirkung des Scheibenwaschers ist für eine
gute Sicht unverzichtbar.
ACHTUNG
Einige handelsübliche Zusätze für
die Scheibenwascher sind brennbar.
Im Motorraum befinden sich heiße Teile, die bei
Berührung mit der Flüssigkeit einen Brand
verursachen könnten.
ACHTUNG
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 218
Page 220 of 286

219
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0107mAbb. 229
ZUR BEACHTUNG Die Bremsflüssigkeit ist
wasseranziehend. Wenn das Fahrzeug vorwiegend in
Gebieten mit hoher Luftfeuchtigkeit benutzt wird, ist die
Flüssigkeit deshalb häufiger als im „Plan der planmäßigen

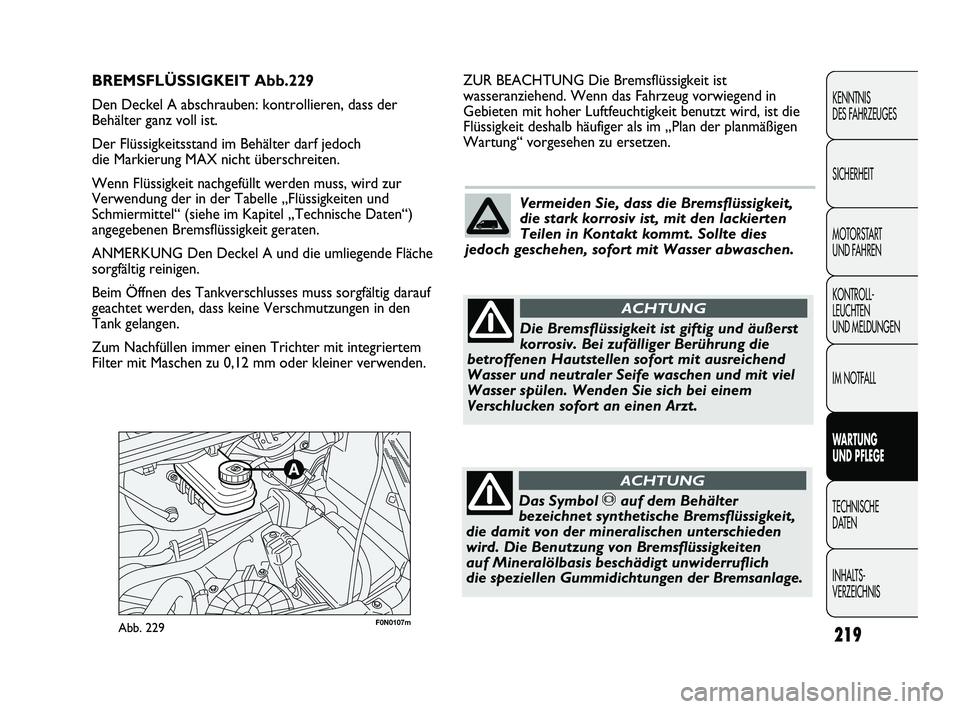

Wartung“ vorgesehen zu ersetzen.BREMSFLÜSSIGKEIT Abb.229
Den Deckel A abschrauben: kontrollieren, dass der
Behälter ganz voll ist.
Der Flüssigkeitsstand im Behälter darf jedoch
die Markierung MAX nicht überschreiten.
Wenn Flüssigkeit nachgefüllt werden muss, wird zur
Verwendung der in der Tabelle „Flüssigkeiten und
Schmiermittel“ (siehe im Kapitel „Technische Daten“)
angegebenen Bremsflüssigkeit geraten.
ANMERKUNG Den Deckel A und die umliegende Fläche
sorgfältig reinigen.
Beim Öffnen des Tankverschlusses muss sorgfältig darauf
geachtet werden, dass keine Verschmutzungen in den
Tank gelangen.
Zum Nachfüllen immer einen Trichter mit integriertem
Filter mit Maschen zu 0,12 mm oder kleiner verwenden.
Vermeiden Sie, dass die Bremsflüssigkeit,
die stark korrosiv ist, mit den lackierten
Teilen in Kontakt kommt. Sollte dies
jedoch geschehen, sofort mit Wasser abwaschen.
Die Bremsflüssigkeit ist giftig und äußerst
korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit ausreichend
Wasser und neutraler Seife waschen und mit viel
Wasser spülen. Wenden Sie sich bei einem
Verschlucken sofort an einen Arzt.
ACHTUNG
Das Symbol πauf dem Behälter
bezeichnet synthetische Bremsflüssigkeit,
die damit von der mineralischen unterschieden
wird. Die Benutzung von Bremsflüssigkeiten
auf Mineralölbasis beschädigt unwiderruflich
die speziellen Gummidichtungen der Bremsanlage.
ACHTUNG
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 219
Page 221 of 286

220
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0109mAbb. 230

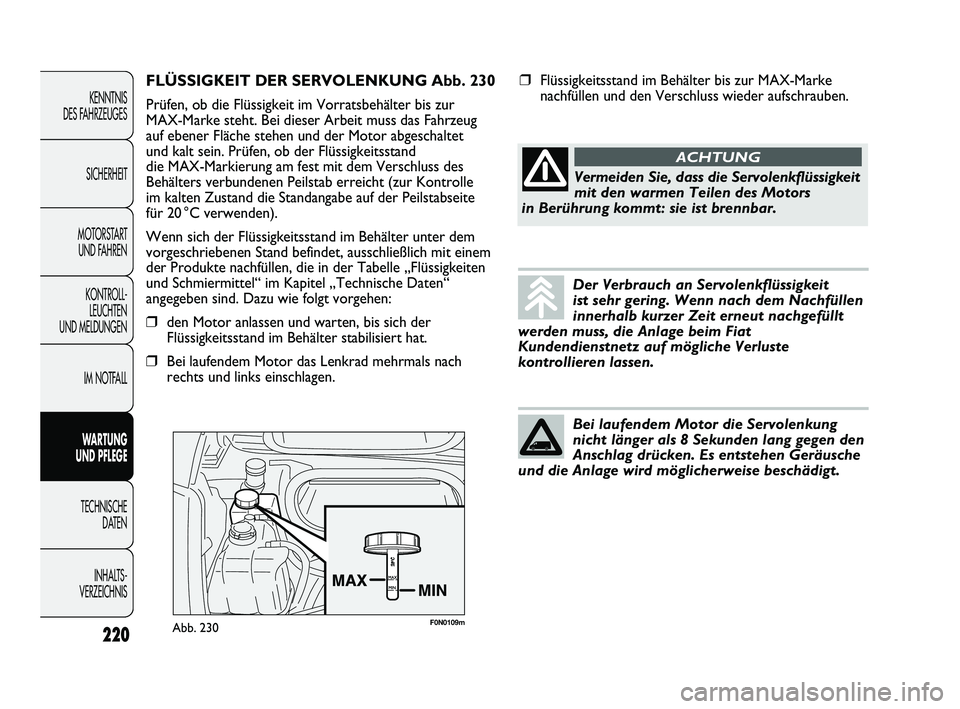

FLÜSSIGKEIT DER SERVOLENKUNG Abb. 230
Prüfen, ob die Flüssigkeit im Vorratsbehälter bis zur
MAX-Marke steht. Bei dieser Arbeit muss das Fahrzeug
auf ebener Fläche stehen und der Motor abgeschaltet
und kalt sein. Prüfen, ob der Flüssigkeitsstand
die MAX-Markierung am fest mit dem Verschluss des
Behälters verbundenen Peilstab erreicht (zur Kontrolle
im kalten Zustand die Standangabe auf der Peilstabseite
für 20 °C verwenden).
Wenn sich der Flüssigkeitsstand im Behälter unter dem
vorgeschriebenen Stand befindet, ausschließlich mit einem
der Produkte nachfüllen, die in der Tabelle „Flüssigkeiten
und Schmiermittel“ im Kapitel „Technische Daten“
angegeben sind. Dazu wie folgt vorgehen:
❒den Motor anlassen und warten, bis sich der
Flüssigkeitsstand im Behälter stabilisiert hat.
❒Bei laufendem Motor das Lenkrad mehrmals nach
rechts und links einschlagen.
Der Verbrauch an Servolenkflüssigkeit
ist sehr gering. Wenn nach dem Nachfüllen
innerhalb kurzer Zeit erneut nachgefüllt
werden muss, die Anlage beim Fiat
Kundendienstnetz auf mögliche Verluste
kontrollieren lassen.
Bei laufendem Motor die Servolenkung
nicht länger als 8 Sekunden lang gegen den
Anschlag drücken. Es entstehen Geräusche
und die Anlage wird möglicherweise beschädigt.
❒Flüssigkeitsstand im Behälter bis zur MAX-Marke
nachfüllen und den Verschluss wieder aufschrauben.
Vermeiden Sie, dass die Servolenkflüssigkeit
mit den warmen Teilen des Motors
in Berührung kommt: sie ist brennbar.
ACHTUNG
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 220
Page 222 of 286

221
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0253mAbb. 231F0N0254mAbb. 232
Beim Erreichen des eingestellten Werts wird die Anzeige
B-Abb. 232 sichtbar, die auch bei abgestelltem Motor
auf Rot wechselt. Um die Meldevorrichtung wieder
herzustellen, den Filtereinsatz wie bei der normalen
Ausstattung reinigen bzw. austauschen und anschließend
die Anzeige durch Drücken der Taste C-Abb. 232
zurücksetzen.
ZUR BEACHTUNG Den Filter mit Druckluft reinigen
und kein Wasser oder flüssige Reinigungsmittel benutzen.
Dieser Filter ist speziell für Versionen in staubigen
Gegenden vorgesehen, deshalb wird empfohlen, sich zum
Auswechseln des Filters an das Fiat Kundendienstnetz
zu wenden.
POLLENFILTER
Zum Auswechseln des Pollenfilters wenden Sie sich bitte
an das Fiat Kundendienstnetz.

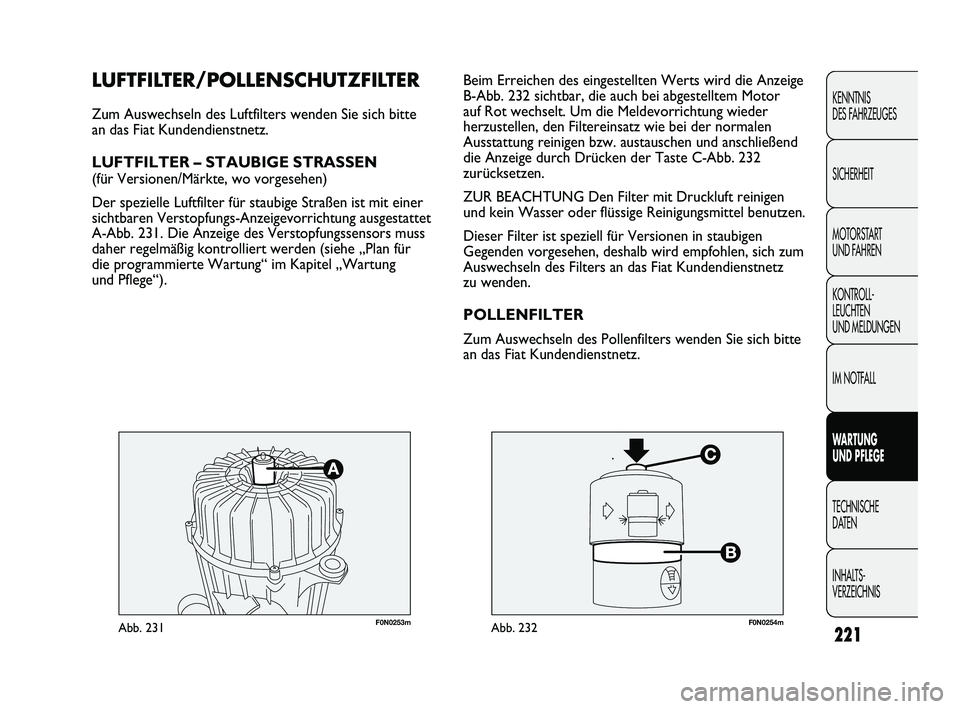

LUFTFILTER/POLLENSCHUTZFILTER
Zum Auswechseln des Luftfilters wenden Sie sich bitte
an das Fiat Kundendienstnetz.
LUFTFILTER – STAUBIGE STRASSEN
(für Versionen/Märkte, wo vorgesehen)
Der spezielle Luftfilter für staubige Straßen ist mit einer
sichtbaren Verstopfungs-Anzeigevorrichtung ausgestattet
A-Abb. 231. Die Anzeige des Verstopfungssensors muss
daher regelmäßig kontrolliert werden (siehe „Plan für
die programmierte Wartung“ im Kapitel „Wartung
und Pflege“).
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 221
Page 223 of 286

222
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

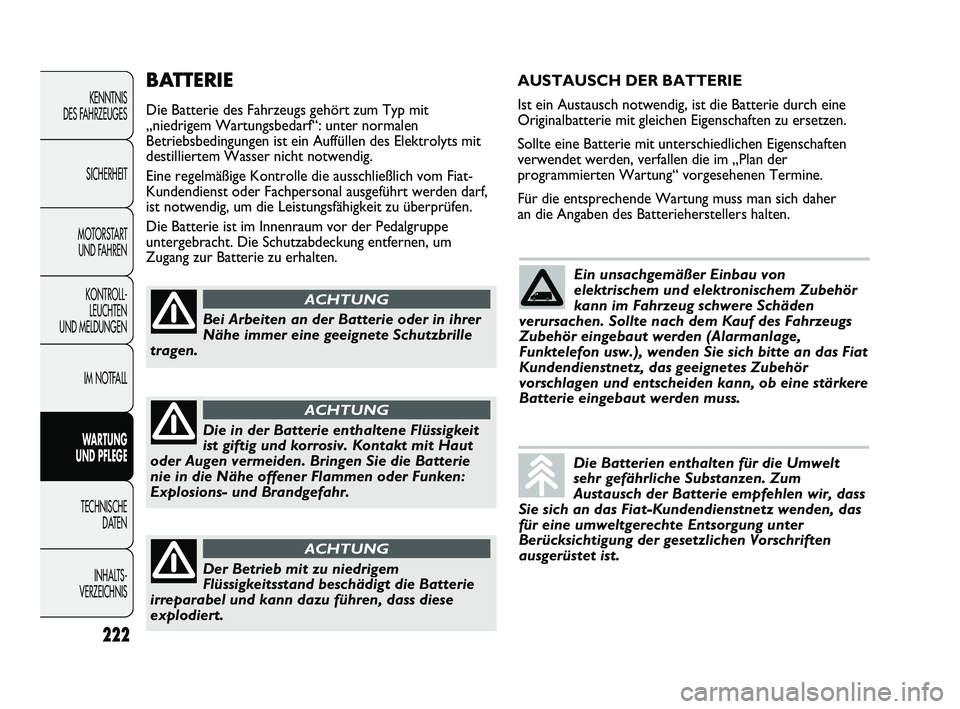

BATTERIE
Die Batterie des Fahrzeugs gehört zum Typ mit
„niedrigem Wartungsbedarf“: unter normalen
Betriebsbedingungen ist ein Auffüllen des Elektrolyts mit
destilliertem Wasser nicht notwendig.
Eine regelmäßige Kontrolle die ausschließlich vom Fiat-
Kundendienst oder Fachpersonal ausgeführt werden darf,
ist notwendig, um die Leistungsfähigkeit zu überprüfen.
Die Batterie ist im Innenraum vor der Pedalgruppe
untergebracht. Die Schutzabdeckung entfernen, um
Zugang zur Batterie zu erhalten.
Bei Arbeiten an der Batterie oder in ihrer
Nähe immer eine geeignete Schutzbrille
tragen.
ACHTUNG
Die in der Batterie enthaltene Flüssigkeit
ist giftig und korrosiv. Kontakt mit Haut
oder Augen vermeiden. Bringen Sie die Batterie
nie in die Nähe offener Flammen oder Funken:
Explosions- und Brandgefahr.
ACHTUNG
Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt die Batterie
irreparabel und kann dazu führen, dass diese
explodiert.
ACHTUNG
AUSTAUSCH DER BATTERIE
Ist ein Austausch notwendig, ist die Batterie durch eine
Originalbatterie mit gleichen Eigenschaften zu ersetzen.
Sollte eine Batterie mit unterschiedlichen Eigenschaften
verwendet werden, verfallen die im „Plan der
programmierten Wartung“ vorgesehenen Termine.
Für die entsprechende Wartung muss man sich daher
an die Angaben des Batterieherstellers halten.
Ein unsachgemäßer Einbau von
elektrischem und elektronischem Zubehör
kann im Fahrzeug schwere Schäden
verursachen. Sollte nach dem Kauf des Fahrzeugs
Zubehör eingebaut werden (Alarmanlage,
Funktelefon usw.), wenden Sie sich bitte an das Fiat
Kundendienstnetz, das geeignetes Zubehör
vorschlagen und entscheiden kann, ob eine stärkere
Batterie eingebaut werden muss.
Die Batterien enthalten für die Umwelt
sehr gefährliche Substanzen. Zum
Austausch der Batterie empfehlen wir, dass
Sie sich an das Fiat-Kundendienstnetz wenden, das
für eine umweltgerechte Entsorgung unter
Berücksichtigung der gesetzlichen Vorschriften
ausgerüstet ist.
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 222
Page 224 of 286

223
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISWenn das Fahrzeug über einen längeren
Zeitraum bei starker Kälte stillgelegt wird,
muss die Batterie ausgebaut und an einen
warmen Ort aufbewahrt werden. Anderenfalls
besteht die Gefahr, dass sie einfriert.
NÜTZLICHE RATSCHLÄGE
ZUR VERLÄNGERUNG
DER BATTERIELEBENSDAUER
Um eine schnelle Entladung der Batterie zu vermeiden und
diese lange Zeit betriebsbereit zu halten, unbedingt die
nachstehenden Hinweise beachten:
❒vergewissern Sie sich beim Parken des Fahrzeugs, dass
die Türen, Kofferraumdeckel und Klappen gut
geschlossen sind, um zu vermeiden, dass die
Innenleuchten eingeschaltet bleiben;
❒die Innenleuchten ausschalten: das Fahrzeug ist in
jedem Fall mit einem System für das automatische
Ausschalten der Innenleuchten ausgestattet;
❒bei abgestelltem Motor dürfen die elektrischen
Vorrichtungen nicht zu lange eingeschaltet bleiben
(z.B. Autoradio, Warnblinklicht usw.);
❒trennen Sie vor einem Eingriff an der elektrischen
Anlage das Kabel vom Minuspol der Batterie ab;
❒die Batterieklemmen müssen immer gut angezogen sein.
ZUR BEACHTUNG Eine über lange Zeit auf einem
Ladestand von weniger auf 50 % gebliebene Batterie wird
durch Schwefelbildung beschädigt, wodurch sich
die Kapazität und das Startvermögen verändern.Außerdem ist sie einem möglichen Einfrieren stärker
ausgesetzt (kann bereits bei −10 °C auftreten). Bei einem
längeren Stillstand siehe Paragraph „Lange
Außerbetriebsetzung des Fahrzeugs“ im Kapitel „Anlassen
und Fahren“.
Sollten Sie nach dem Kauf des Fahrzeugs elektrisches
Zubehör einbauen lassen wollen, das eine ständige
Stromversorgung benötigt (Alarmanlage usw.) oder
Zubehör, das Strom entnimmt, wenden sie sich an das Fiat
Kundendienstnetz, dessen geschultes Fachpersonal Ihnen
nicht nur die am besten geeignete Zubehörreihe der
Lineaccessori Fiat empfehlen kann, sondern auch prüft,
ob die Gesamtstromaufnahme der elektrischen Anlage
die geforderte Belastung verkraften kann oder der Einbau
einer leistungsstärkeren Batterie in Betracht gezogen
werden muss.
Tatsächlich verbrauchen einige dieser Einrichtungen auch
bei ausgeschaltetem Motor weiterhin Energie und entladen
allmählich die Batterie.
ZUR BEACHTUNG Wenn ein Fahrtenschreiber eingebaut
ist und das Fahrzeug länger als 5 Tage abgestellt wird,
empfiehlt sich das Abklemmen des Minuskabels an der
Batterie, um deren Ladezustand zu erhalten.
Wenn das Fahrzeug mit der Funktion Batterietrennung
ausgestattet ist, beziehen Sie sich für das Verfahren auf
die Beschreibung im Abschnitt „Bedienungen“ des Kapitels
„Kenntnis des Fahrzeuges“.
207-230 DUCATO LUM D 7ed 6/17/10 12:51 PM Page 223
