Page 105 of 286

F0N0047mAbb. 118F0N0132mAbb. 119
ZUR BEACHTUNG Bei eingeschalteter
Zentralverriegelung wird diese bei Betätigung des
Türhebels einer der Vordertüren wieder aufgehoben.
Wird der Innenhebel zum Öffnen einer der hinteren
Türen gezogen, wird nur die betreffende Tür entriegelt.
Fällt die Stromversorgung aus (durchgebrannte Sicherung,
abgeklemmte Batterie usw.) ist es auf jeden Fall möglich,
die Türverriegelung manuell zu aktivieren.
Beim Fahren erfolgt beim Überschreiten einer
Geschwindigkeit von 20 km/h die automatische
Zentralverriegelung aller Türen, wenn diese Funktion über
das Setup-Menü gewählt wurde (siehe Abschnitt
„Multifunktionsdisplay“ in diesem Kapitel).
TASTE LADERAUM – Abb. 119
Die erfolgte Verriegelung wird durch die LED an der
Taste gemeldet.

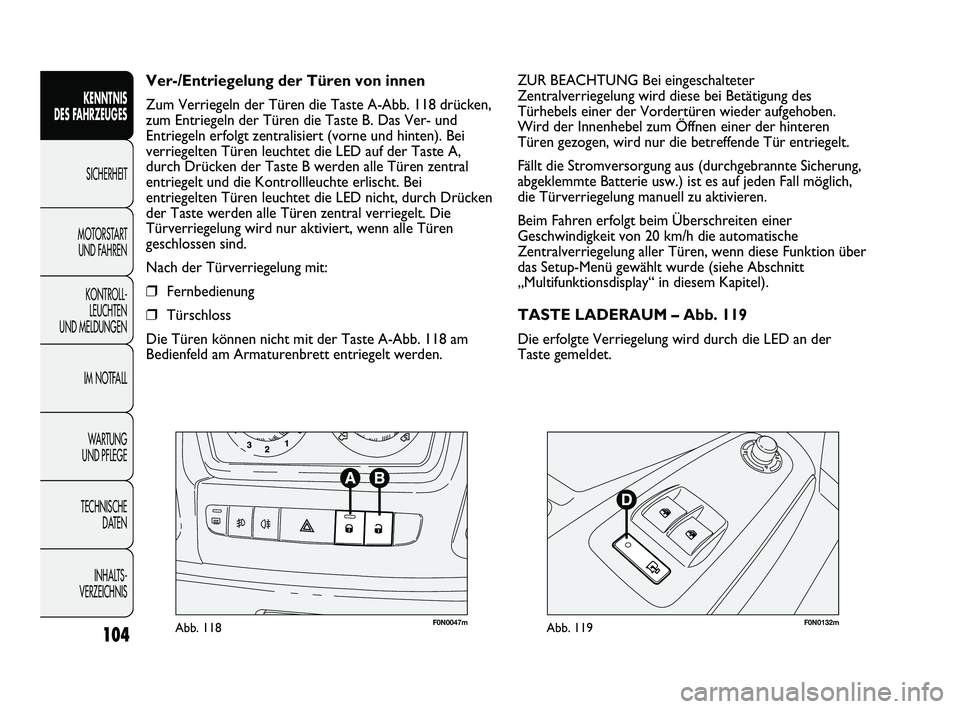

Ver-/Entriegelung der Türen von innen
Zum Verriegeln der Türen die Taste A-Abb. 118 drücken,
zum Entriegeln der Türen die Taste B. Das Ver- und
Entriegeln erfolgt zentralisiert (vorne und hinten). Bei
verriegelten Türen leuchtet die LED auf der Taste A,
durch Drücken der Taste B werden alle Türen zentral
entriegelt und die Kontrollleuchte erlischt. Bei
entriegelten Türen leuchtet die LED nicht, durch Drücken
der Taste werden alle Türen zentral verriegelt. Die
Türverriegelung wird nur aktiviert, wenn alle Türen
geschlossen sind.
Nach der Türverriegelung mit:
❒Fernbedienung
❒Türschloss
Die Türen können nicht mit der Taste A-Abb. 118 am
Bedienfeld am Armaturenbrett entriegelt werden.
104
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 104
Page 106 of 286

Die LED leuchtet in folgenden Fällen auf:
❒nach jedem Türverriegelungsbefehl, der über die Taste
D oder über die Taste
Áam Armaturenbrett gegeben
wurde;
❒beim Aktivieren der Instrumententafel;
❒beim Öffnen einer der Vordertüren;
❒beim Verriegeln bei 20 km/h (falls im Menü aktiviert).
Das Erlöschen erfolgt beim Öffnen einer der
Laderaumtüren oder bei einer Türentriegelung (Laderaum
oder Zentralentriegelung) oder bei der Entriegelung über
die Fernbedienung bzw. das Türschloss.
DEAD LOCK VORRICHTUNG
(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine Sicherheitsvorrichtung zur Sperren:
❒der Innengriffe
❒Tasten A-B-Abb. 118 zur Ver- bzw. Entriegelung
Auf diese Weise wird das Öffnen der Türen von Innen
verhindert, wenn ein Einbruchsversuch stattgefunden hat
(z.B. Bruch einer Scheibe).
Die Dead-lock-Vorrichtung stellt damit den besten Schutz
gegen Einbruchversuche dar. Deshalb wird empfohlen, die
Vorrichtung bei jedem Abstellen des Fahrzeugs
einzuschalten.
105
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISMit der Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen, vergewissern Sie sich deshalb vor dem
Aussteigen, dass keine Personen mehr im
Fahrzeug sind. Wenn die Batterie im Schlüssel mit
Fernbedienung entladen ist, kann die Vorrichtung
nur mit dem Metalleinsatz des Schlüssels an
beiden Türschlössern wie zuvor beschrieben
ausgeschaltet werden.
ACHTUNG
Einschalten der Vorrichtung
Die Vorrichtung schaltet sich automatisch für alle Türen
ein, wenn die Taste
Áauf dem Schlüssel mit
Fernbedienung Abb. 115 zwei Mal schnell gedrückt wird.
Das erfolgte Einschalten der Vorrichtung wird durch
dreimaliges Blinken der Fahrtrichtungsanzeiger und durch
Blinken der LED in der Taste A-Abb. 118 am Bedienfeld
im Armaturenbrett gemeldet.
Die Vorrichtung schaltet sich nicht ein, wenn eine oder
mehrere Türen nicht korrekt geschlossen sind: Hierdurch
wird vermieden, dass man durch die offene Tür in das
Fahrzeug einsteigt und dann – nach Verschluss der Tür
– im Innenraum eingeschlossen bleibt.
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 105
Page 107 of 286

Zum Öffnen der seitlichen Schiebetür den Griff A anheben
und die Tür in Öffnungsrichtung führen.
Die seitliche Schiebetür verfügt über eine
Haltevorrichtung, mit welcher die Tür beim Öffnen am
Anschlag gestoppt wird. Zum Schließen den Außengriff A
betätigen (oder den entsprechenden Innengriff) und die
Tür in Schließrichtung schieben.
Stellen Sie in jedem Fall sicher, dass die Tür korrekt in der
Haltevorrichtung der vollständig geöffneten Tür
eingerastet ist.
SEITLICHES SCHIEBEFENSTER Abb. 121
(für Versionen/Märkte, wo vorgesehen)
Zum Öffnen die beiden Griffe B gegeneinander drücken
und die Scheibe verschieben.
Durch Loslassen der beiden Öffnungsgriffe kann die
Scheibe in Zwischenstellungen angehalten werden.
Ausschalten der Vorrichtung
In folgenden Fällen schaltet sich die Vorrichtung an allen
Türen von selbst aus:
❒bei Drehung des mechanischen Zündschlüssels
in Öffnungsposition in der Fahrertür;
❒bei Türentriegelung mit Fernbedienung;
❒bei Drehung des Zündschlüssels auf MAR.
106
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Vor dem Abstellen des Fahrzeugs mit
geöffneten Schiebetüren immer prüfen,
dass die Verriegelung eingeschaltet ist.
ACHTUNG
Das Fahrzeug nicht mit offenen seitlichen
Türen bewegen.
ACHTUNG
SCHIEBETÜR Abb. 120
F0N0061mAbb. 120
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 106
Page 108 of 286

F0N0240mAbb. 121F0N0176mAbb. 122
BEWEGLICHES TRITTBRETT Abb. 122
(für Versionen/Märkte, wo vorgesehen)
Beim Öffnen der seitlichen Tür des Passagierraums oder
des Gepäckraums fährt aus dem unteren Bereich des
Wagenbodens eine Trittstufe aus, die groß genug ist,
um das Aussteigen aus dem Fahrzeug zu erleichtern.
107
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Vor dem Losfahren nach einem Halt oder
bevor das Fahrzeug irgendwie bewegt
wird, sicherstellen, dass die Trittstufe komplett
eingefahren ist. Die Bewegung der geführten
Trittstufe, als auch der seitlichen Schiebetür wird
überwacht und ein unvollständiges Einziehen der
Trittstufe bzw. unvollständiges Schließen der
hinteren Türen durch Aufleuchten der
Warnleuchte
´an der Instrumententafel gemeldet.
ACHTUNG
HECKFLÜGELTÜR
Manuelles Öffnen der ersten Flügeltür
von außen
Den Schlüssel gegen den Uhrzeigersinn drehen Abb. 117
oder die Taste
∞an der Fernbedienung drücken und den
Griff A-Abb. 123 in Pfeilrichtung betätigen.
Manuelles Öffnen der ersten Flügeltür von Innen
Abb. 124
(für Versionen/Märkte, wo vorgesehen)
Denn Griff B in Pfeilrichtung ziehen.
Manuelles Schließen der ersten Flügeltür
von außen
Den Schlüssel im Uhrzeigersinn drehen oder die Taste Á
am Schlüssel mit Fernbedienung drücken. Zuerst die linke
Tür, dann die rechte Tür schließen.
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 107
Page 109 of 286
F0N0130mAbb. 124
F0N0129mAbb. 123
F0N0132mAbb. 126
F0N0131mAbb. 125
Elektrisches Schließen von innen Abb. 126
Die beiden Hecktürflügel schließen (zuerst den linken,
dann den rechten) und die Taste D im Bedienfeld
der Fensterheber drücken.

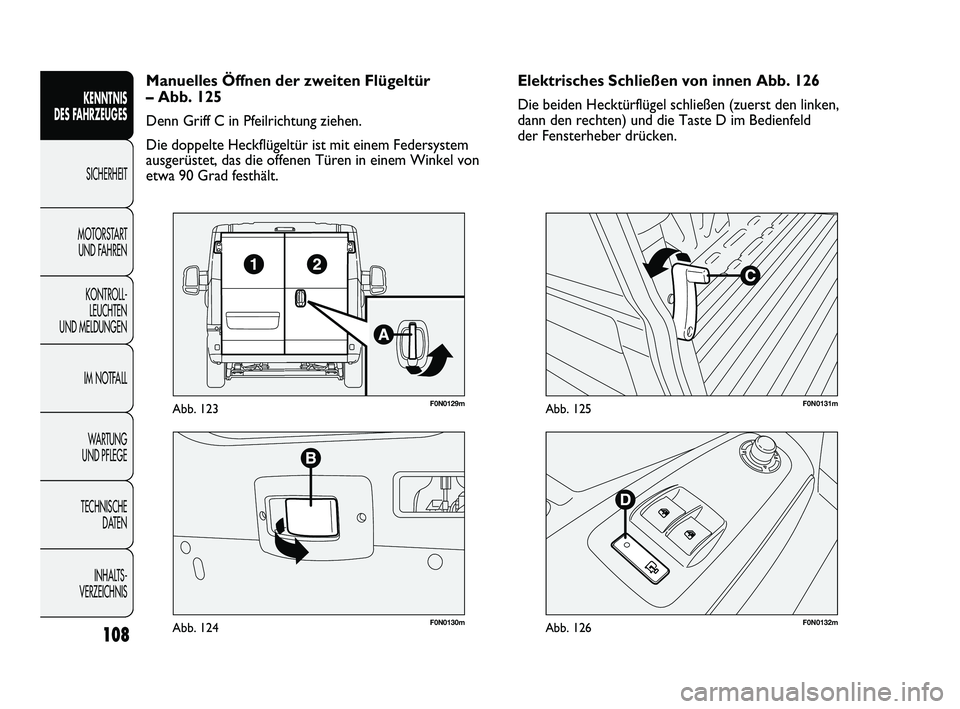

Manuelles Öffnen der zweiten Flügeltür
– Abb. 125
Denn Griff C in Pfeilrichtung ziehen.
Die doppelte Heckflügeltür ist mit einem Federsystem
ausgerüstet, das die offenen Türen in einem Winkel von
etwa 90 Grad festhält.
108
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 108
Page 110 of 286

F0N0188mAbb. 127F0N0062mAbb. 128

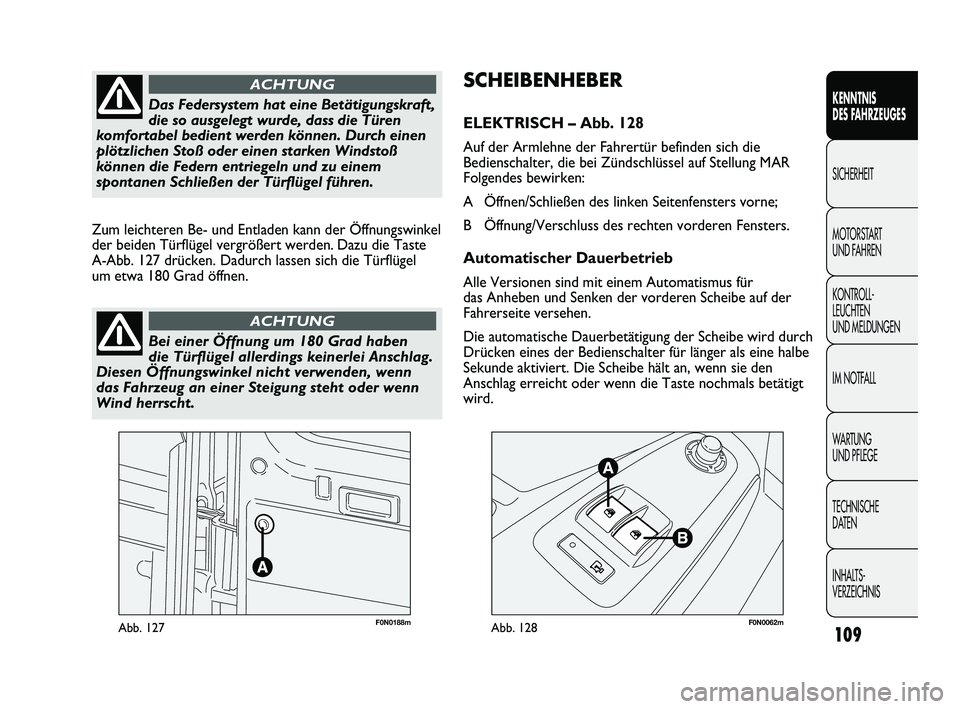

SCHEIBENHEBER
ELEKTRISCH – Abb. 128
Auf der Armlehne der Fahrertür befinden sich die
Bedienschalter, die bei Zündschlüssel auf Stellung MAR
Folgendes bewirken:
A Öffnen/Schließen des linken Seitenfensters vorne;
B Öffnung/Verschluss des rechten vorderen Fensters.
Automatischer Dauerbetrieb
Alle Versionen sind mit einem Automatismus für
das Anheben und Senken der vorderen Scheibe auf der
Fahrerseite versehen.
Die automatische Dauerbetätigung der Scheibe wird durch
Drücken eines der Bedienschalter für länger als eine halbe
Sekunde aktiviert. Die Scheibe hält an, wenn sie den
Anschlag erreicht oder wenn die Taste nochmals betätigt
wird. Zum leichteren Be- und Entladen kann der Öffnungswinkel
der beiden Türflügel vergrößert werden. Dazu die Taste
A-Abb. 127 drücken. Dadurch lassen sich die Türflügel
um etwa 180 Grad öffnen.
109
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISDas Federsystem hat eine Betätigungskraft,
die so ausgelegt wurde, dass die Türen
komfortabel bedient werden können. Durch einen
plötzlichen Stoß oder einen starken Windstoß
können die Federn entriegeln und zu einem
spontanen Schließen der Türflügel führen.
ACHTUNG
Bei einer Öffnung um 180 Grad haben
die Türflügel allerdings keinerlei Anschlag.
Diesen Öffnungswinkel nicht verwenden, wenn
das Fahrzeug an einer Steigung steht oder wenn
Wind herrscht.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 109
Page 111 of 286

F0N0063mAbb. 129
MOTORHAUBE
ÖFFNEN
Vorgehen:
❒die Fahrertür öffnen, um an den Hebel zum Öffnen
der Motorhaube zu gelangen;
❒den Hebel Abb. 129 in Pfeilrichtung ziehen;
❒den kleinen Hebel A-Abb. 130 wie abgebildet ziehen;
❒die Motorhaube anheben und gleichzeitig die
Stützstange Abb. 131 aus ihrer Einrasthalterung D
lösen, anschließend das Ende C-Abb. 132 der Stange
in die Aufnahme E an der Motorhaube einsetzen.
ZUR BEACHTUNG Vor dem Anheben der Haube
vergewissern Sie sich, dass die Arme des Scheibenwischers
nicht hochgestellt sind. ZUR BEACHTUNG Bei Schlüssel auf STOP oder bei
abgezogenem Schlüssel bleiben die Scheibenheber etwa
3 Minuten lang aktiv und werden beim Öffnen einer
der Türen sofort aktiviert.
110
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Der unsachgemäße Gebrauch der
elektrischen Scheibenheber kann
gefährlich sein. Prüfen Sie vor und während
der Betätigung, dass die Passagiere keiner
Verletzungsgefahr ausgesetzt sind, die sowohl
direkt durch die sich bewegenden Scheiben als
durch mitgenommene persönliche Gegenstände
oder an die Scheiben stoßende Gegenstände
hervorgerufen wird. Beim Verlassen des Fahrzeugs
bitte immer den Zündschlüssel abziehen,
um zu vermeiden, dass die im Fahrzeug noch
anwesenden Insassen durch ungewolltes Betätigen
der elektrischen Fensterheber gefährdet werden.
ACHTUNG
Beifahrertür
Auf der Armlehne der Beifahrertür befindet sich ein
Bedienschalter für die entsprechende Scheibe.
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 110
Page 112 of 286

F0N0323mAbb. 130F0N0065mAbb. 131
SCHLIESSEN
Vorgehen:
❒die Motorhaube mit einer Hand hochhalten und mit
der anderen Hand die Stange C-Abb. 132 aus der
Aufnahme E nehmen und in ihre Einrasthalterung
D-Abb. 131 drücken;
❒die Motorhaube bis auf ca. 20 Zentimeter über dem
Motorraum absenken, dann fallen lassen und sich durch
Anheben vergewissern, dass sie vollständig
verschlossen ist und nicht nur in Sicherheitsstellung
eingerastet ist. Üben Sie in letzterem Fall keinen Druck
auf die Motorhaube aus, sondern heben Sie sie an und
wiederholen Sie den Vorgang.
ZUR BEACHTUNG Das ordnungsgemäße Schließen
der Motorhaube ist stets zu kontrollieren, um ein Öffnen
während der Fahrt zu vermeiden.
111
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISAus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer
gut geschlossen sein. Prüfen Sie deshalb immer,
ob die Motorhaube richtig geschlossen und
eingerastet ist. Wenn Sie während der Fahrt
merken, dass die Motorhaube nicht korrekt
geschlossen ist, halten Sie bitte sofort an und
schließen Sie die Motorhaube richtig.
ACHTUNG
037-128 DUCATO LUM D 7ed 6/17/10 12:39 PM Page 111
