❒wenn jedoch ein Druck von mindestens 3 bar vorhanden
ist, den richtigen vorgeschriebenen Reifendruck wie im
Abschnitt „Reifendruck“ im Kapitel „Technische Daten“
angegeben wieder herstellen (bei laufendem Motor und
angezogener Handbremse) und die Fahrt fortsetzen;
❒fahren Sie vorsichtig das nächst gelegene
Fiat-Kundendienstnetz an.
184
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Bitte das für die Reifenreparatur
zuständige Personal unbedingt darauf
hinweisen, dass der Reifen mit dem
Reifenpannenkit repariert wurde. Händigen Sie
den Faltprospekt dem Personal aus, das den mit
dem Reifenschnellreparaturset behandelten
Reifen handhaben muss.
ACHTUNG
Falls andere Reifen verwendet werden,
als die mit dem Fahrzeug gelieferten, kann
es möglich sein, dass eine Reparatur nicht möglich
ist. Bei einem Reifenwechsel empfiehlt es sich, die
vom Hersteller empfohlenen zu verwenden. Dazu
das Fiat Kundendienstnetz konsultieren.
ACHTUNG

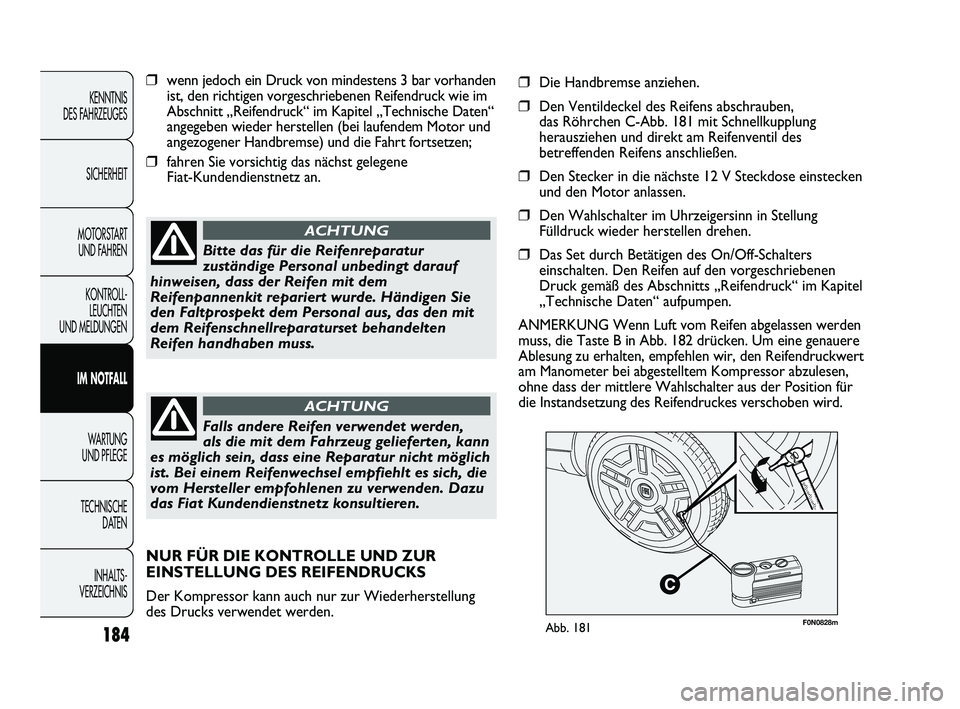

❒Die Handbremse anziehen.
❒Den Ventildeckel des Reifens abschrauben,
das Röhrchen C-Abb. 181 mit Schnellkupplung
herausziehen und direkt am Reifenventil des
betreffenden Reifens anschließen.
❒Den Stecker in die nächste 12 V Steckdose einstecken
und den Motor anlassen.
❒Den Wahlschalter im Uhrzeigersinn in Stellung
Fülldruck wieder herstellen drehen.
❒Das Set durch Betätigen des On/Off-Schalters
einschalten. Den Reifen auf den vorgeschriebenen
Druck gemäß des Abschnitts „Reifendruck“ im Kapitel
„Technische Daten“ aufpumpen.
ANMERKUNG Wenn Luft vom Reifen abgelassen werden
muss, die Taste B in Abb. 182 drücken. Um eine genauere
Ablesung zu erhalten, empfehlen wir, den Reifendruckwert
am Manometer bei abgestelltem Kompressor abzulesen,
ohne dass der mittlere Wahlschalter aus der Position für
die Instandsetzung des Reifendruckes verschoben wird.
NUR FÜR DIE KONTROLLE UND ZUR
EINSTELLUNG DES REIFENDRUCKS
Der Kompressor kann auch nur zur Wiederherstellung
des Drucks verwendet werden.
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 184
Page 186 of 286

B
F0N0830mAbb. 182
F0N0829mAbb. 183
AUSWECHSELN EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
❒Wenn ein Licht nicht brennt, überprüfen Sie bitte
vor dem Auswechseln einer Glühlampe, dass die
betreffende Sicherung unversehrt ist: Die Anordnung
der Sicherungen entnehmen Sie bitte dem Abschnitt
„Auswechseln der Sicherungen“ in diesem Kapitel;
❒vor dem Auswechseln einer Lampe prüfen, dass deren
Kontakte nicht korrodiert sind;
❒durchgebrannte Glühlampen müssen durch neue
gleichen Typs und gleicher Leistung ersetzt werden;
❒nach dem Auswechseln einer Lampe der Scheinwerfer
ist aus Sicherheitsgründen stets die Einstellung
des Leuchtkegels zu kontrollieren.
AUSTAUSCHVERFAHREN
DER SPRAYFLASCHE
Zum Austausch der Sprayflasche wie folgt vorgehen:
❒Die Taste A-Abb. 183 drücken, um die Austauschdose
frei zu geben;
❒Die neue Dose einsetzen und bis zum automatischen
Einrasten drücken.
185
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt
der durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die Intensität
des ausgestrahlten Lichts und auch die Lebensdauer
der Lampe kann beeinträchtigt werden. Bei einem
versehentlichen Berühren den Glaskolben mit einem
Tuch und Alkohol reinigen und trocknen lassen.
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 185
Page 187 of 286

F0N0078mAbb. 184
Veränderungen oder Reparaturen an der
elektrischen Anlage (Elektroniken), die
unsachgemäß oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage ausgeführt
wurden, können zu Betriebsstörungen mit
Brandgefahr führen.
ACHTUNG
Die Halogenlampen beinhalten unter
Druck stehendes Gas, das die Glasscherben
bei einem Bruch der Lampe zerstreuen kann.
ACHTUNG
ZUR BEACHTUNG Auf der Innenfläche des Scheinwerfers
kann ein leichter Beschlag auftreten; dies ist keine Störung,
sondern ganz normal und ist auf niedrige Temperatur
und Feuchtigkeitsgrad der Luft zurückzuführen. Tropfen
im Scheinwerfer weisen auf das Eindringen von Wasser hin.
In diesem Fall das Fiat-Kundendienstnetz aufsuchen.

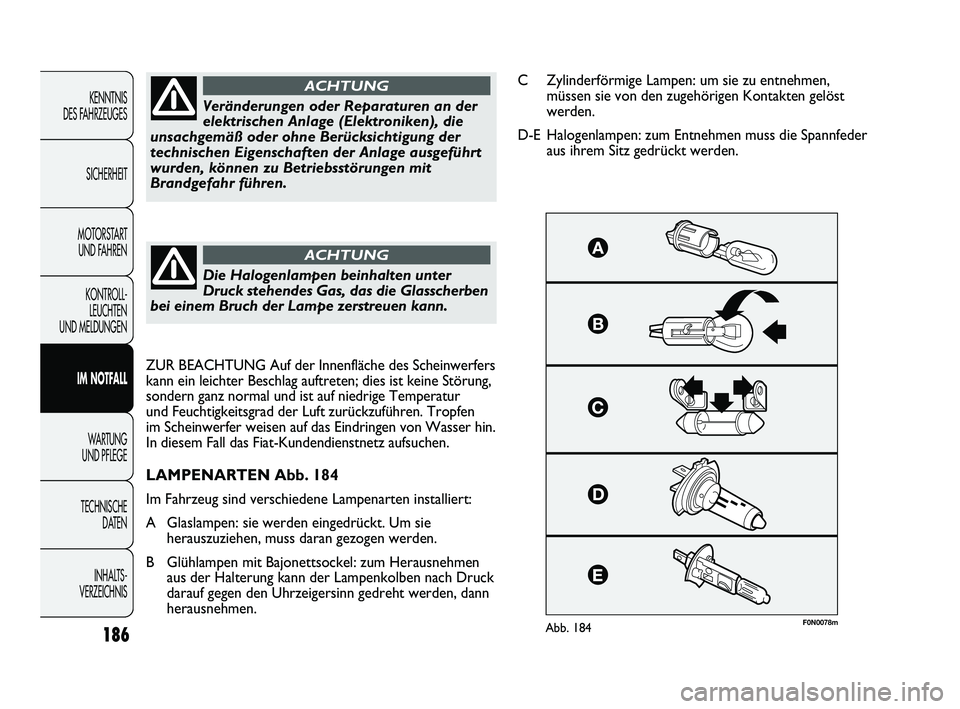

LAMPENARTEN Abb. 184
Im Fahrzeug sind verschiedene Lampenarten installiert:
A Glaslampen: sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.
B Glühlampen mit Bajonettsockel: zum Herausnehmen
aus der Halterung kann der Lampenkolben nach Druck
darauf gegen den Uhrzeigersinn gedreht werden, dann
herausnehmen.C Zylinderförmige Lampen: um sie zu entnehmen,
müssen sie von den zugehörigen Kontakten gelöst
werden.
D-E Halogenlampen: zum Entnehmen muss die Spannfeder
aus ihrem Sitz gedrückt werden.
186
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 186
Page 188 of 286
H1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55 W
55 W
5 W
55 W
21 W
16 W(*)/5 W(▼)
21 W
5 W
5 W
5 W
21 W
21 W
21 W
21 W
5 W
10 W
10 W
(*) Versionen XL und Freizeit
(▼) alle anderen Versionen
187
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

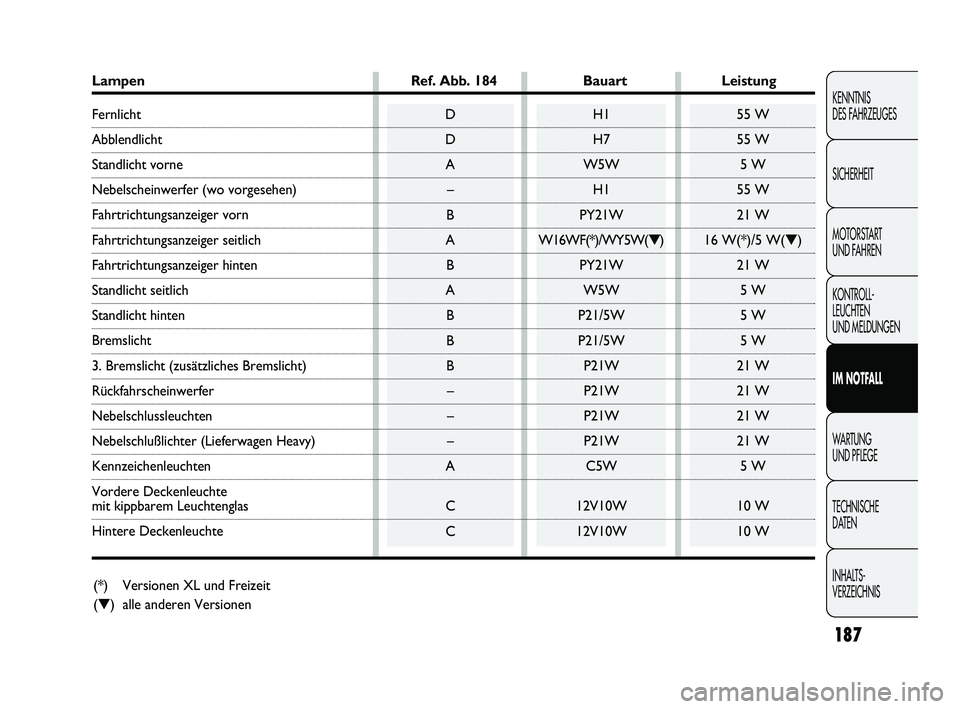

Lampen Ref. Abb. 184 Bauart Leistung
Fernlicht
Abblendlicht
Standlicht vorne
Nebelscheinwerfer (wo vorgesehen)
Fahrtrichtungsanzeiger vorn
Fahrtrichtungsanzeiger seitlich
Fahrtrichtungsanzeiger hinten
Standlicht seitlich
Standlicht hinten
Bremslicht
3. Bremslicht (zusätzliches Bremslicht)
Rückfahrscheinwerfer
Nebelschlussleuchten
Nebelschlußlichter (Lieferwagen Heavy)
Kennzeichenleuchten
Vordere Deckenleuchte
mit kippbarem Leuchtenglas
Hintere Deckenleuchte
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 187
Page 189 of 286

F0N0079mAbb. 185F0N0080mAbb. 186
Zum Auswechseln der Lampe des Fernlichts muss
der Deckel A-Abb. 186 abgenommen werden.
Zum Auswechseln der Lampe des Abblend-/Standlichts
muss der Deckel B-Abb. 186 abgenommen werden.
Zum Auswechseln der Lampe der Fahrtrichtungsanzeiger
muss der Deckel C-Abb. 186 abgenommen werden.
Nach erfolgtem Auswechseln sind die Deckel/Schutzkappen
wieder korrekt zu anzubringen und die erfolgte Befestigung

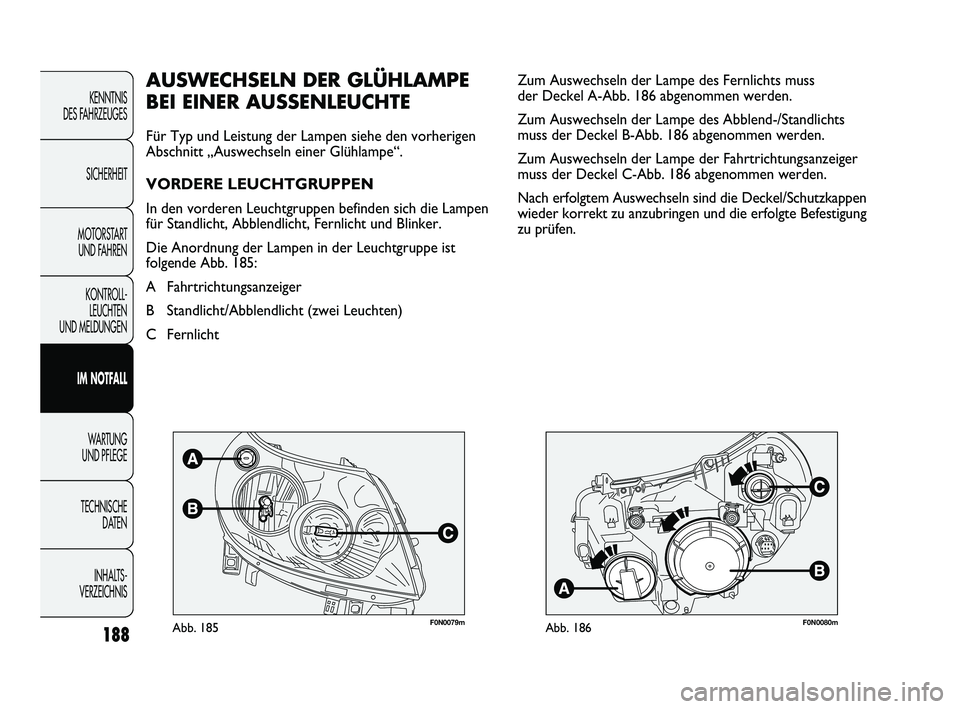

zu prüfen.AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe den vorherigen
Abschnitt „Auswechseln einer Glühlampe“.
VORDERE LEUCHTGRUPPEN
In den vorderen Leuchtgruppen befinden sich die Lampen
für Standlicht, Abblendlicht, Fernlicht und Blinker.
Die Anordnung der Lampen in der Leuchtgruppe ist
folgende Abb. 185:
A Fahrtrichtungsanzeiger
B Standlicht/Abblendlicht (zwei Leuchten)
C Fernlicht
188
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 188
Page 190 of 286

F0N0082mAbb. 187F0N0083mAbb. 188
FERNLICHT
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Schutzkappe A-Abb. 186 durch Drehen gegen den
Uhrzeigersinn abnehmen;
❒den elektrischen Steckverbinder A-Abb. 188 abziehen;
❒die Haltefeder B der Lampe aushängen;
❒die Lampe C herausziehen und auswechseln;
❒die neue Glühlampe einbauen, wobei darauf zu achten
ist, dass die Nase am Metallteil der Lampe in die
entsprechende Aufnahme am Scheinwerferreflektor
kommt, dann die Lampenhaltefeder A wieder einrasten
lassen und den Steckverbinder B wieder anschließen;
❒die Schutzkappe A-Abb. 186 durch Drehen
im Uhrzeigersinn wieder anbringen und deren
ordnungsgemäßen festen Sitz prüfen.

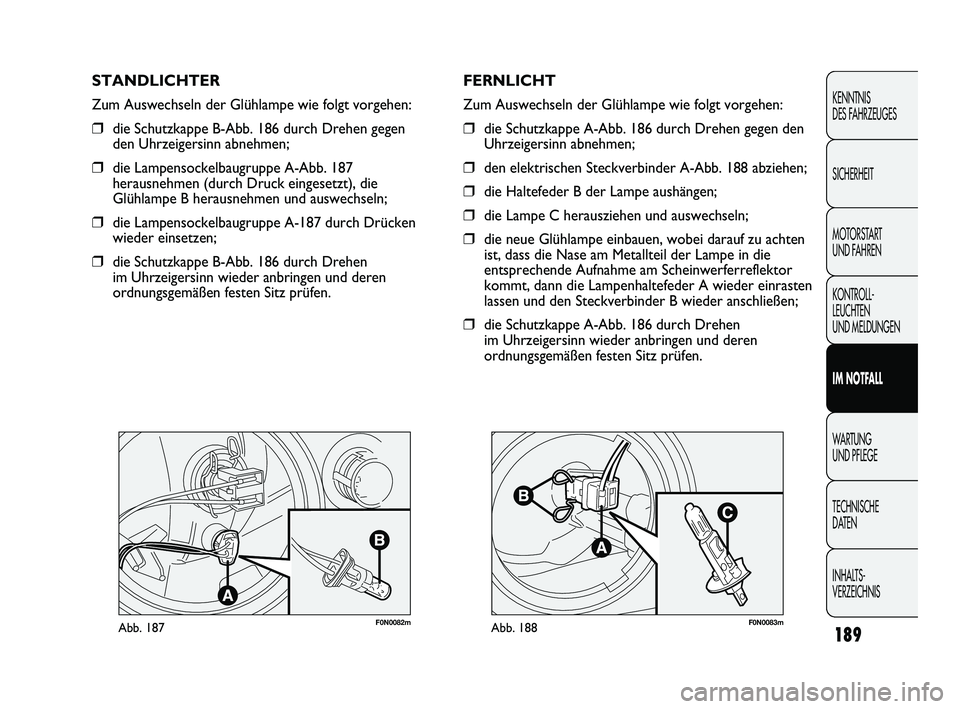

STANDLICHTER
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Schutzkappe B-Abb. 186 durch Drehen gegen
den Uhrzeigersinn abnehmen;
❒die Lampensockelbaugruppe A-Abb. 187
herausnehmen (durch Druck eingesetzt), die
Glühlampe B herausnehmen und auswechseln;
❒die Lampensockelbaugruppe A-187 durch Drücken
wieder einsetzen;
❒die Schutzkappe B-Abb. 186 durch Drehen
im Uhrzeigersinn wieder anbringen und deren
ordnungsgemäßen festen Sitz prüfen.
189
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 189
Page 191 of 286

190
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0081mAbb. 189
FAHRTRICHTUNGSANZEIGER
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒den Lampensockel A-Abb. 189 gegen den
Uhrzeigersinn drehen und herausnehmen;
❒die Glühlampe durch leichten Druck auf den
Lampenkolben und Drehung gegen den Uhrzeigersinn
herausnehmen („Bajonettverschluss“);
❒die Glühlampe austauschen;
❒den Lampensockel durch Drehen im Uhrzeigersinn
wieder einsetzen und sich vom ordnungsgemäßen
Einrasten überzeugen.

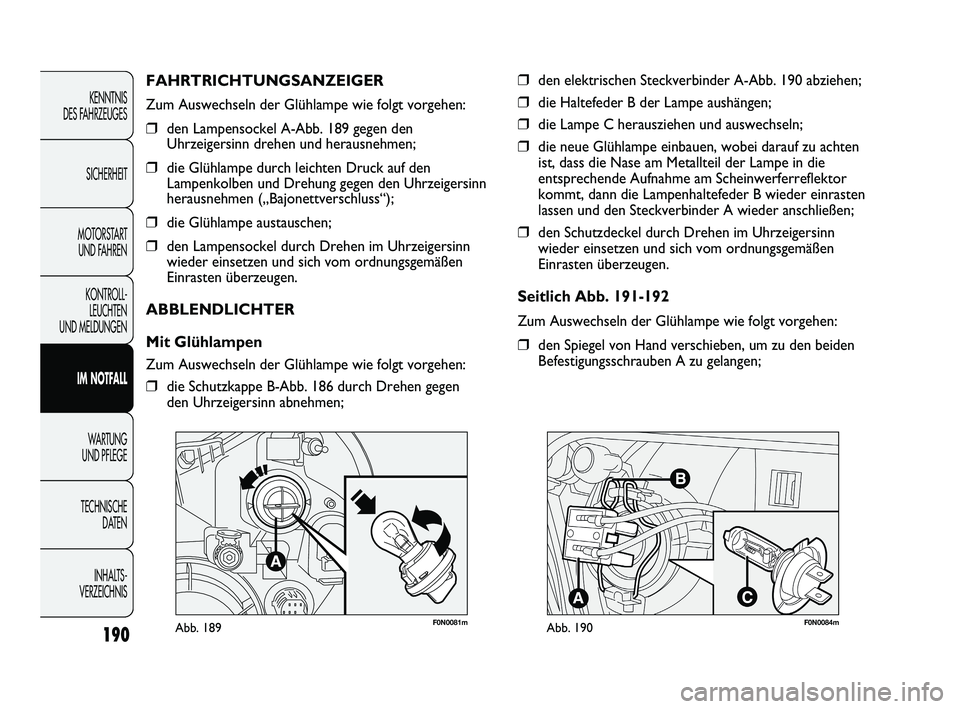

ABBLENDLICHTER
Mit Glühlampen
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Schutzkappe B-Abb. 186 durch Drehen gegen
den Uhrzeigersinn abnehmen;
❒den elektrischen Steckverbinder A-Abb. 190 abziehen;
❒die Haltefeder B der Lampe aushängen;
❒die Lampe C herausziehen und auswechseln;
❒die neue Glühlampe einbauen, wobei darauf zu achten
ist, dass die Nase am Metallteil der Lampe in die
entsprechende Aufnahme am Scheinwerferreflektor
kommt, dann die Lampenhaltefeder B wieder einrasten
lassen und den Steckverbinder A wieder anschließen;
❒den Schutzdeckel durch Drehen im Uhrzeigersinn
wieder einsetzen und sich vom ordnungsgemäßen
Einrasten überzeugen.
Seitlich Abb. 191-192
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒den Spiegel von Hand verschieben, um zu den beiden
Befestigungsschrauben A zu gelangen;
F0N0084mAbb. 190
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 190
Page 192 of 286

191
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0169mAbb. 191
❒Die Schrauben mit dem mitgelieferten
Kreuzschlitzschraubenzieher lösen und die
Lampenträgerbaugruppe durch Lösen von den
Haltezähnen herausziehen;
❒den Lampenkolben abschrauben und die Glühlampe B
durch Herausdrehen gegen den Uhrzeigersinn
ersetzen.
F0N0170mAbb. 192

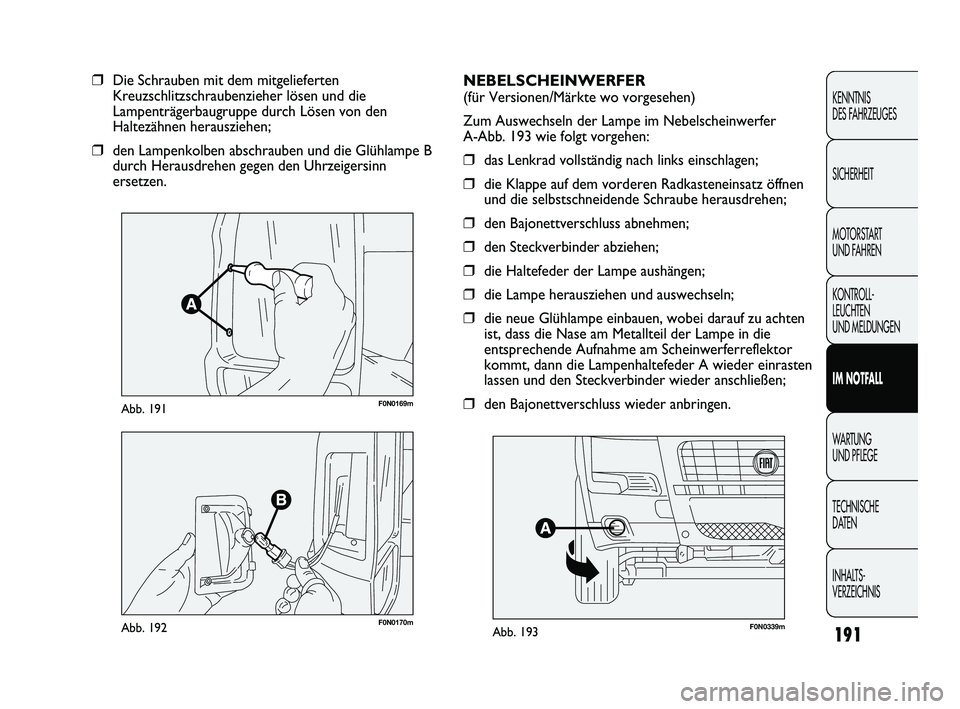

NEBELSCHEINWERFER
(für Versionen/Märkte wo vorgesehen)
Zum Auswechseln der Lampe im Nebelscheinwerfer
A-Abb. 193 wie folgt vorgehen:
❒das Lenkrad vollständig nach links einschlagen;
❒die Klappe auf dem vorderen Radkasteneinsatz öffnen
und die selbstschneidende Schraube herausdrehen;
❒den Bajonettverschluss abnehmen;
❒den Steckverbinder abziehen;
❒die Haltefeder der Lampe aushängen;
❒die Lampe herausziehen und auswechseln;
❒die neue Glühlampe einbauen, wobei darauf zu achten
ist, dass die Nase am Metallteil der Lampe in die
entsprechende Aufnahme am Scheinwerferreflektor
kommt, dann die Lampenhaltefeder A wieder einrasten
lassen und den Steckverbinder wieder anschließen;
❒den Bajonettverschluss wieder anbringen.
F0N0339mAbb. 193
173-206 DUCATO LUM D 8ed 27-10-2010 15:50 Pagina 191
