2010 Alfa Romeo GT Libretto Uso Manutenzione (in Italian)

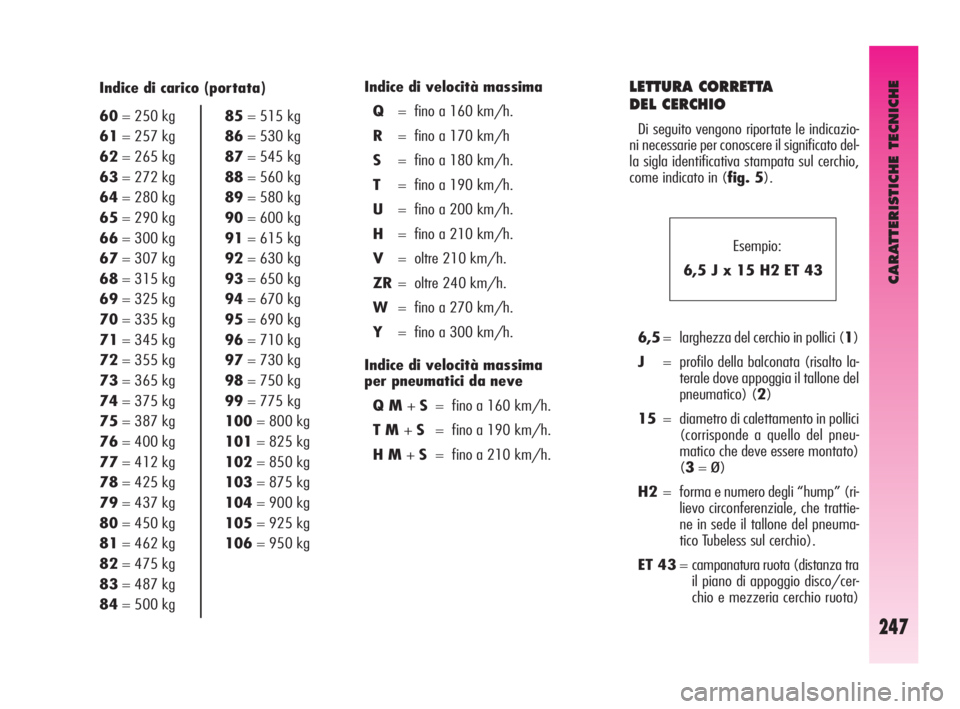

CARATTERISTICHE TECNICHE
247
Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= oltre 210 km/h.
ZR= oltre 240 km/h.
W= fino a 270 km/h.
Y= fino a 300 km/h.
Indice di velocità massima
per pneumatici da neve
Q M +S= fino a 160 km/h.
T M +S= fino a 190 km/h.
H M +S= fino a 210 km/h. Indice di carico (portata)
60= 250 kg
61= 257 kg
62= 265 kg
63= 272 kg
64= 280 kg
65= 290 kg
66= 300 kg
67= 307 kg
68= 315 kg
69= 325 kg
70= 335 kg
71= 345 kg
72= 355 kg
73= 365 kg
74= 375 kg
75= 387 kg
76= 400 kg
77= 412 kg
78= 425 kg
79= 437 kg
80= 450 kg
81= 462 kg
82= 475 kg
83= 487 kg
84= 500 kg85= 515 kg
86= 530 kg
87= 545 kg
88= 560 kg
89= 580 kg
90= 600 kg
91= 615 kg
92= 630 kg
93= 650 kg
94= 670 kg
95= 690 kg
96= 710 kg
97= 730 kg
98= 750 kg
99= 775 kg
100= 800 kg
101= 825 kg
102= 850 kg
103= 875 kg
104= 900 kg
105= 925 kg
106= 950 kg
LETTURA CORRETTA
DEL CERCHIO
Di seguito vengono riportate le indicazio-
ni necessarie per conoscere il significato del-
la sigla identificativa stampata sul cerchio,
come indicato in (fig. 5).
6,5= larghezza del cerchio in pollici (1)
J= profilo della balconata (risalto la-
terale dove appoggia il tallone del
pneumatico) (2)
15= diametro di calettamento in pollici
(corrisponde a quello del pneu-
matico che deve essere montato)
(3=
ø)
H2= forma e numero degli “hump” (ri-
lievo circonferenziale, che trattie-
ne in sede il tallone del pneuma-
tico Tubeless sul cerchio).
ET 43= campanatura ruota (distanza tra
il piano di appoggio disco/cer-
chio e mezzeria cerchio ruota)Esempio:
6,5 J x 15 H2 ET 43
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 247

Dotazioni di serie
Cerchi
Pneumatici
Ruotino di scorta– cerchio
– pneumatico
Dotazioni a
richiesta
Cerchi
Pneumatici
Pneumatici
invernali

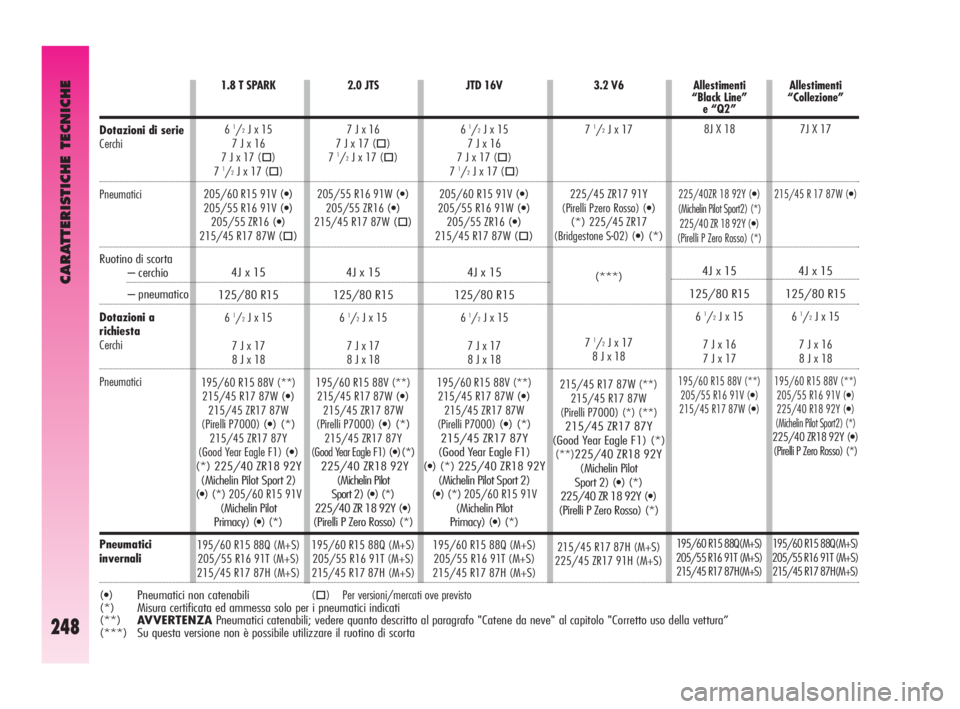

CARATTERISTICHE TECNICHE
248
1.8 T SPARK
61/2J x 15
7 J x 16
7 J x 17 (
)
71/2J x 17 ()
205/60 R15 91V
(•)205/55 R16 91V (•)205/55 ZR16 (•)215/45 R17 87W ()
4J x 15
125/80 R15
61/2J x 15
7 J x 17
8 J x 18
195/60 R15 88V (**)
215/45 R17 87W
(•)215/45 ZR17 87W
(Pirelli P7000) (•) (*)215/45 ZR17 87Y
(Good Year Eagle F1) (•)
(*) 225/40 ZR18 92Y
(Michelin Pilot Sport 2)
(
•) (*) 205/60 R15 91V(Michelin Pilot
Primacy) (•) (*)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
2.0 JTS
7 J x 16
7 J x 17 ()
71/2J x 17 ()
205/55 R16 91W
(•)205/55 ZR16 (•)215/45 R17 87W ()
4J x 15
125/80 R15
61/2J x 15
7 J x 17
8 J x 18
195/60 R15 88V (**)
215/45 R17 87W
(•)215/45 ZR17 87W
(Pirelli P7000) (•) (*)215/45 ZR17 87Y
(Good Year Eagle F1) (•)(*)
225/40 ZR18 92Y
(Michelin Pilot
Sport 2) (
•) (*)
225/40 ZR 18 92Y (•)
(Pirelli P Zero Rosso) (*)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
JTD 16V
61/2J x 15
7 J x 16
7 J x 17 (
)
71/2J x 17 ()
205/60 R15 91V
(•)205/55 R16 91W (•)205/55 ZR16 (•)215/45 R17 87W ()
4J x 15
125/80 R15
61/2J x 15
7 J x 17
8 J x 18
195/60 R15 88V (**)
215/45 R17 87W
(•)215/45 ZR17 87W
(Pirelli P7000) (•) (*)
215/45 ZR17 87Y
(Good Year Eagle F1)
(
•) (*) 225/40 ZR18 92Y
(Michelin Pilot Sport 2)
(
•) (*) 205/60 R15 91V(Michelin Pilot
Primacy) (•) (*)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
3.2 V6
71/2J x 17
225/45 ZR17 91Y
(Pirelli Pzero Rosso) (
•)
(*)225/45 ZR17
(Bridgestone S-02) (•) (*)
(***)
71/2J x 17
8 J x 18
215/45 R17 87W (**)
215/45 R17 87W
(Pirelli P7000) (*) (**)
215/45 ZR17 87Y
(Good Year Eagle F1) (*)
(**)225/40 ZR18 92Y
(Michelin Pilot
Sport 2) (
•) (*)
225/40 ZR 18 92Y (•)
(Pirelli P Zero Rosso) (*)
215/45 R17 87H (M+S)
225/45 ZR17 91H (M+S)
Allestimenti
“Collezione”
7J X 17
215/45 R 17 87W (•)
4J x 15
125/80 R15
61/2J x 15
7 J x 16
8 J x 18
195/60 R15 88V (**)
205/55 R16 91V (•)
225/40 R18 92Y (•)
(Michelin Pilot Sport2) (*)225/40 ZR18 92Y (•)
(Pirelli P Zero Rosso) (*)
195/60 R15 88Q(M+S)
205/55 R16 91T (M+S)
215/45 R17 87H(M+S)
Allestimenti
“Black Line”
e “Q2”
8J X 18
225/40ZR 18 92Y (•)
(Michelin Pilot Sport2) (*)
225/40 ZR 18 92Y (•)
(Pirelli P Zero Rosso) (*)
4J x 15
125/80 R15
61/2J x 15
7 J x 16
7 J x 17
195/60 R15 88V (**)
205/55 R16 91V (•)
215/45 R17 87W (•)
195/60 R15 88Q(M+S)
205/55 R16 91T (M+S)
215/45 R17 87H(M+S)
(•) Pneumatici non catenabili() Per versioni/mercati ove previsto(*) Misura certificata ed ammessa solo per i pneumatici indicati
(**)AVVERTENZAPneumatici catenabili; vedere quanto descritto al paragrafo "Catene da neve" al capitolo "Corretto uso della vettura”
(***) Su questa versione non è possibile utilizzare il ruotino di scorta
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 248

CARATTERISTICHE TECNICHE
249

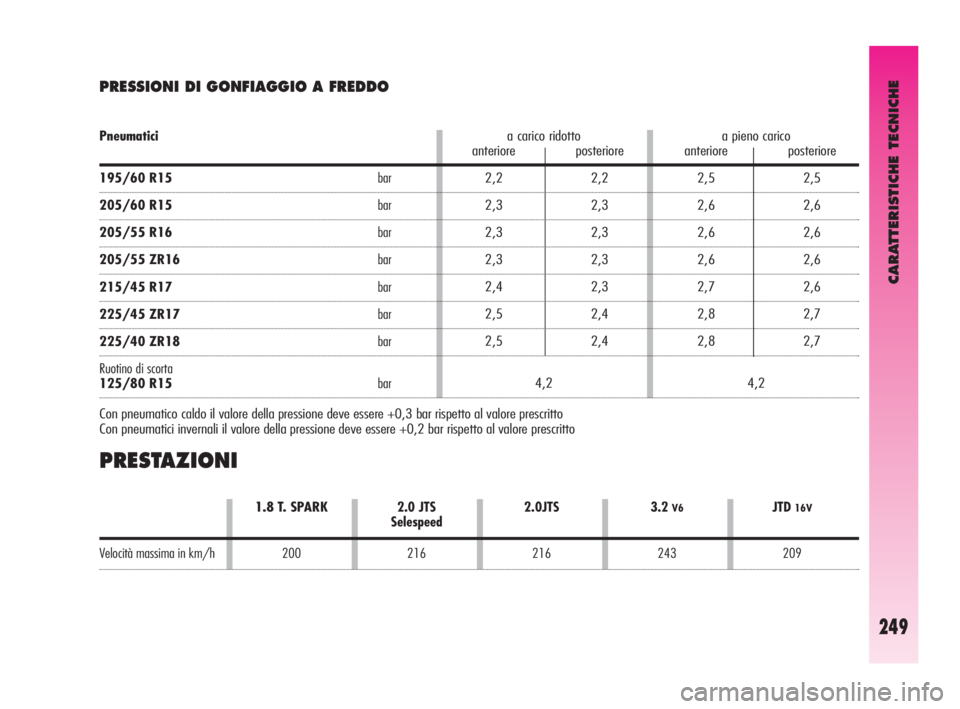

PRESSIONI DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto
Con pneumatici invernali il valore della pressione deve essere +0,2 bar rispetto al valore prescritto
PRESTAZIONI
1.8 T. SPARK2.0 JTS 2.0JTS 3.2 V6JTD16V
Selespeed
Velocità massima in km/h 200 216 216 243 209 Pneumatici
195/60 R15bar
205/60 R15bar
205/55 R16bar
205/55 ZR16bar
215/45 R17bar
225/45 ZR17bar
225/40 ZR18bar
Ruotino di scorta
125/80 R15bar
a carico ridotto
anteriore posteriore
2,2 2,2
2,3 2,3
2,3 2,3
2,3 2,3
2,4 2,3
2,5 2,4
2,5 2,4
4,2a pieno carico
anteriore posteriore
2,5 2,5
2,6 2,6
2,6 2,6
2,6 2,6
2,7 2,6
2,8 2,7
2,8 2,7
4,2
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 249

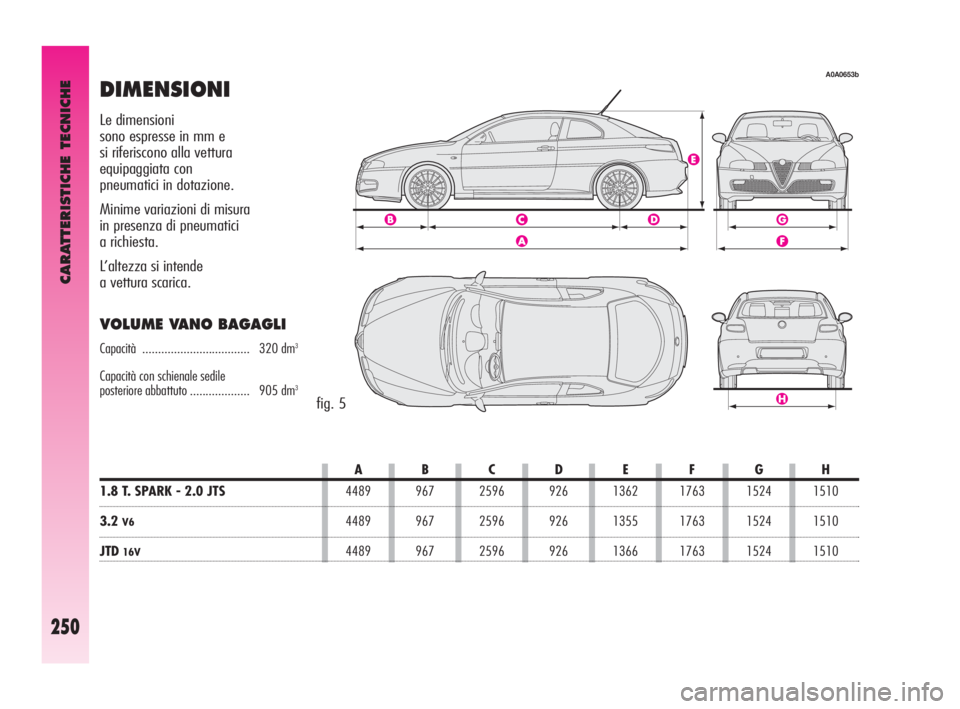

DIMENSIONI
fig. 5
ABCDE FGH
1.8 T. SPARK - 2.0 JTS4489 967 2596 926 1362 1763 1524 1510
3.2V64489 967 2596 926 1355 1763 1524 1510
JTD16V4489 967 2596 926 1366 1763 1524 1510
Le dimensioni
sono espresse in mm e
si riferiscono alla vettura
equipaggiata con
pneumatici in dotazione.
Minime variazioni di misura
in presenza di pneumatici
a richiesta.
L’altezza si intende
a vettura scarica.
VOLUME VANO BAGAGLI
Capacità .................................. 320 dm3
Capacità con schienale sedile
posteriore abbattuto ................... 905 dm3
A0A0653b
CARATTERISTICHE TECNICHE
250
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 250

CARATTERISTICHE TECNICHE
251

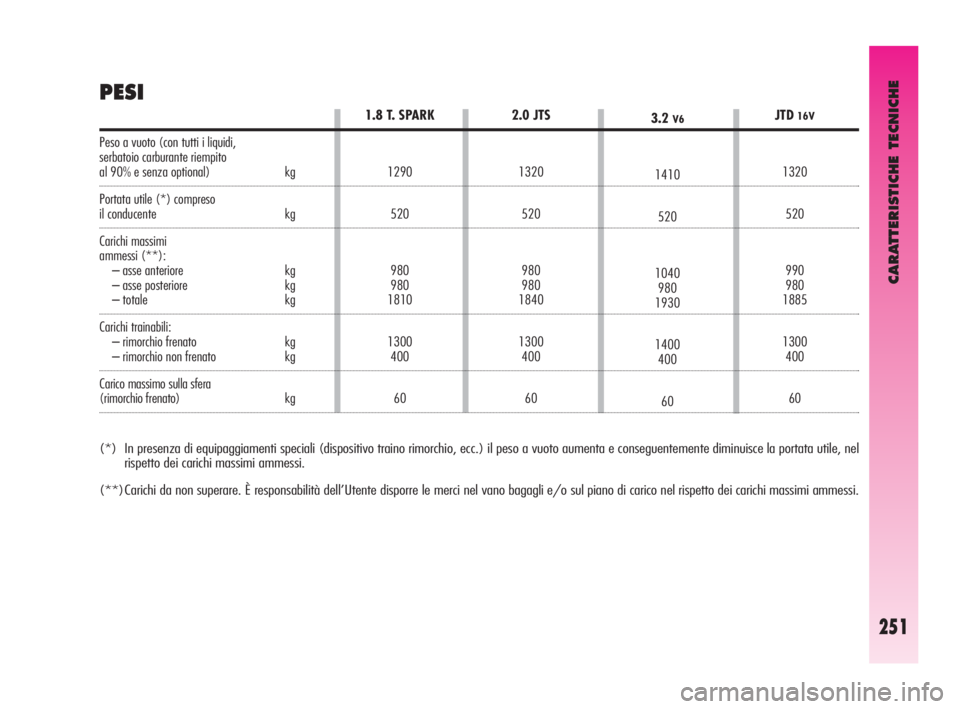

Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito
al 90% e senza optional) kg
Portata utile (*) compreso
il conducente kg
Carichi massimi
ammessi (**):
– asse anteriore kg
– asse posteriore kg
– totale kg
Carichi trainabili:
– rimorchio frenato kg
– rimorchio non frenato kg
Carico massimo sulla sfera
(rimorchio frenato) kg
PESI
(*) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel
rispetto dei carichi massimi ammessi.
(**)Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
JTD16V
1320
520
990
980
1885
1300
400
60
3.2V6
1410
520
1040
980
1930
1400
400
60
2.0 JTS
1320
520
980
980
1840
1300
400
60
1.8 T. SPARK
1290
520
980
980
1810
1300
400
60
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 251

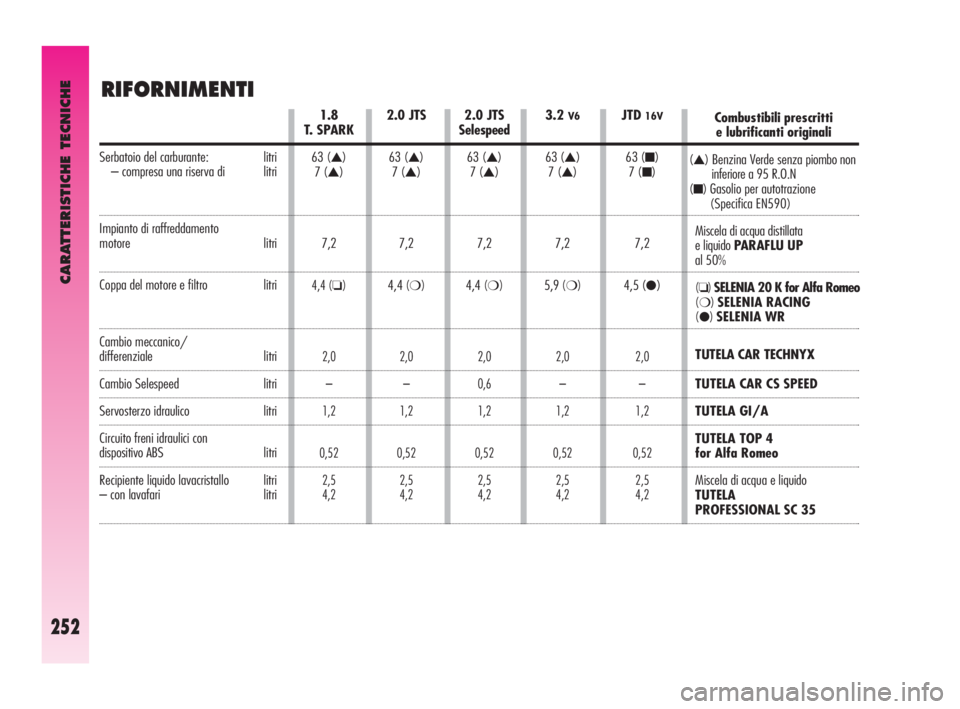

RIFORNIMENTI
2.0JTS
Selespeed
63 (
▲)
7 (▲)
7,2
4,4
(❍)
2,0
0,6
1,2
0,52
2,5
4,2
3.2V6
63 (▲)
7 (▲)
7,2
5,9
(❍)
2,0
–
1,2
0,52
2,5
4,2
1.8
T. SPARK
63 (▲)
7 (▲)
7,2
4,4 (❏)
2,0
–
1,2
0,52
2,5
4,2
2.0JTS
63 (
▲)
7 (▲)
7,2
4,4
(❍)
2,0
–
1,2
0,52
2,5
4,2CARATTERISTICHE TECNICHE
252
Serbatoio del carburante: litri
– compresa una riserva di litri
Impianto di raffreddamento
motore litri
Coppa del motore e filtro litri
Cambio meccanico/differenziale litri
Cambio Selespeed litri
Servosterzo idraulico litri
Circuito freni idraulici con
dispositivo ABSlitri
Recipiente liquido lavacristallo litri
– con lavafari litri
Combustibili prescritti
e lubrificanti originali
(▲)Benzina Verde senza piombo non
inferiore a 95 R.O.N
(■)Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua distillata
e liquido PARAFLU UP
al 50%
(❏)SELENIA 20 K for Alfa Romeo(❍)SELENIA RACING(●)SELENIA WR
TUTELA CAR TECHNYX
TUTELA CAR CS SPEED
TUTELA GI/A
TUTELA TOP 4
for Alfa Romeo
Miscela di acqua e liquido
TUTELA
PROFESSIONAL SC 35 JTD
16V
63 (■)
7 (■)
7,2
4,5 (
●)
2,0
–
1,2
0,52
2,5
4,2
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 252

Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Intervallo
per un corretto funzionamento della vettura originali di sostituzione
Lubrificanti per
motori a benzina
1.8 T. SPARK
Lubrificanti per
motori a benzina
2.0 JTS - 3.2 V6
Lubrificanti per
motori Multijet
CARATTERISTICHE TECNICHE
253

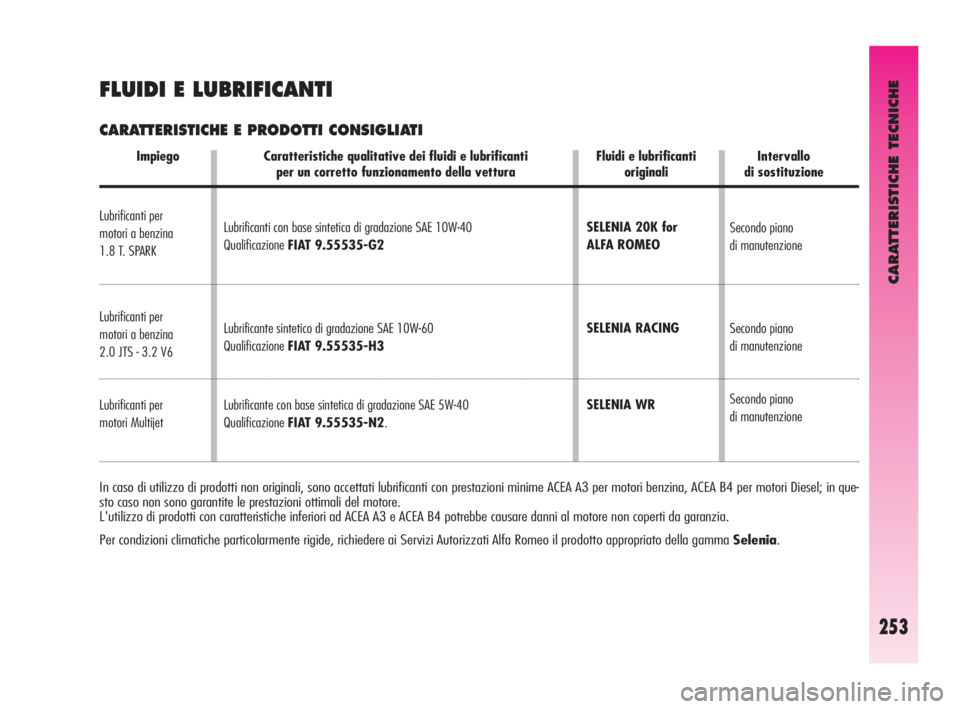

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Lubrificanti con base sintetica di gradazione SAE 10W-40
QualificazioneFIAT 9.55535-G2
Lubrificante sintetico di gradazione SAE 10W-60
QualificazioneFIAT 9.55535-H3
Lubrificante con base sintetica di gradazione SAE 5W-40
QualificazioneFIAT 9.55535-N2.
In caso di utilizzo di prodotti non originali, sono accettati lubrificanti con prestazioni minime ACEA A3 per motori benzina, ACEA B4 per motori Diesel; in que-
sto caso non sono garantite le prestazioni ottimali del motore.
L'utilizzo di prodotti con caratteristiche inferiori ad ACEA A3 e ACEA B4 potrebbe causare danni al motore non coperti da garanzia.
Per condizioni climatiche particolarmente rigide, richiedere ai Servizi Autorizzati Alfa Romeo il prodotto appropriato della gammaSelenia.
SELENIA 20K for
ALFA ROMEO
SELENIA RACING
SELENIA WRSecondo piano
di manutenzione
Secondo piano
di manutenzione
Secondo piano
di manutenzione
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 253

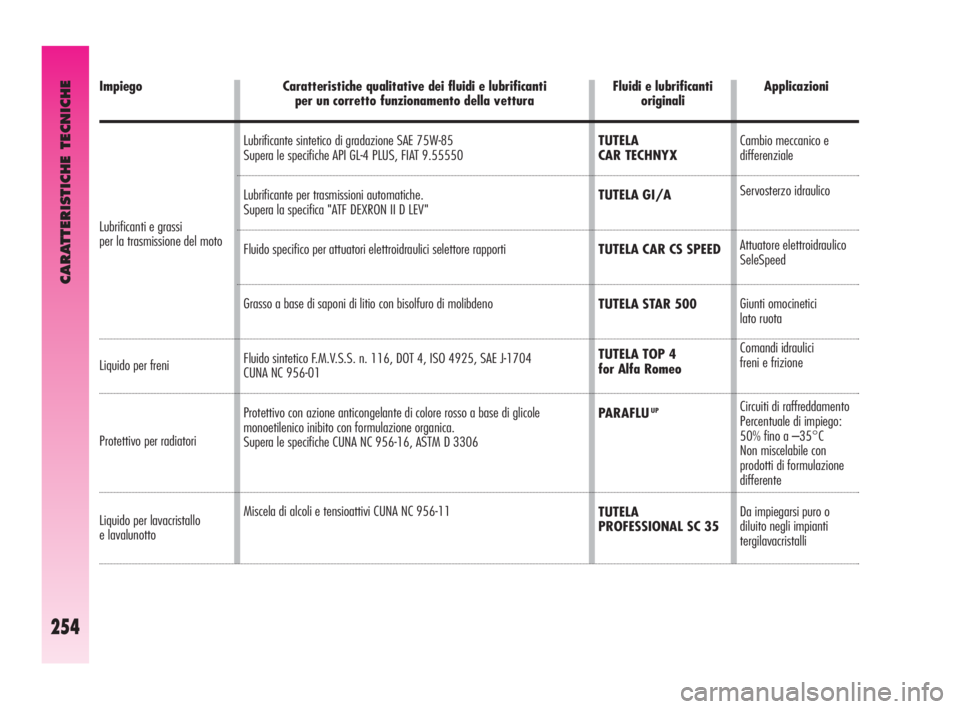

CARATTERISTICHE TECNICHE
254
Fluidi e lubrificanti
originali
TUTELA
CAR TECHNYX
TUTELA GI/A
TUTELA CAR CS SPEED
TUTELA STAR 500
TUTELA TOP 4
for Alfa Romeo
PARAFLU
UP
TUTELA
PROFESSIONAL SC 35
Applicazioni
Cambio meccanico e
differenziale
Servosterzo idraulico
Attuatore elettroidraulico
SeleSpeed
Giunti omocinetici
lato ruota
Comandi idraulici
freni e frizione
Circuiti di raffreddamento
Percentuale di impiego:
50% fino a –35°C
Non miscelabile con
prodotti di formulazione
differente
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli Liquido per freni
Protettivo per radiatori
Liquido per lavacristallo
e lavalunottoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vettura
Lubrificante sintetico di gradazione SAE 75W-85
Supera le specifiche API GL-4 PLUS, FIAT 9.55550
Lubrificante per trasmissioni automatiche.
Supera la specifica "ATF DEXRON II D LEV"
Fluido specifico per attuatori elettroidraulici selettore rapporti
Grasso a base di saponi di litio con bisolfuro di molibdeno
Fluido sintetico F.M.V.S.S. n. 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protettivo con azione anticongelante di colore rosso a base di glicole
monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Miscela di alcoli e tensioattivi CUNA NC 956-11 Lubrificanti e grassi
per la trasmissione del moto Impiego
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 254
