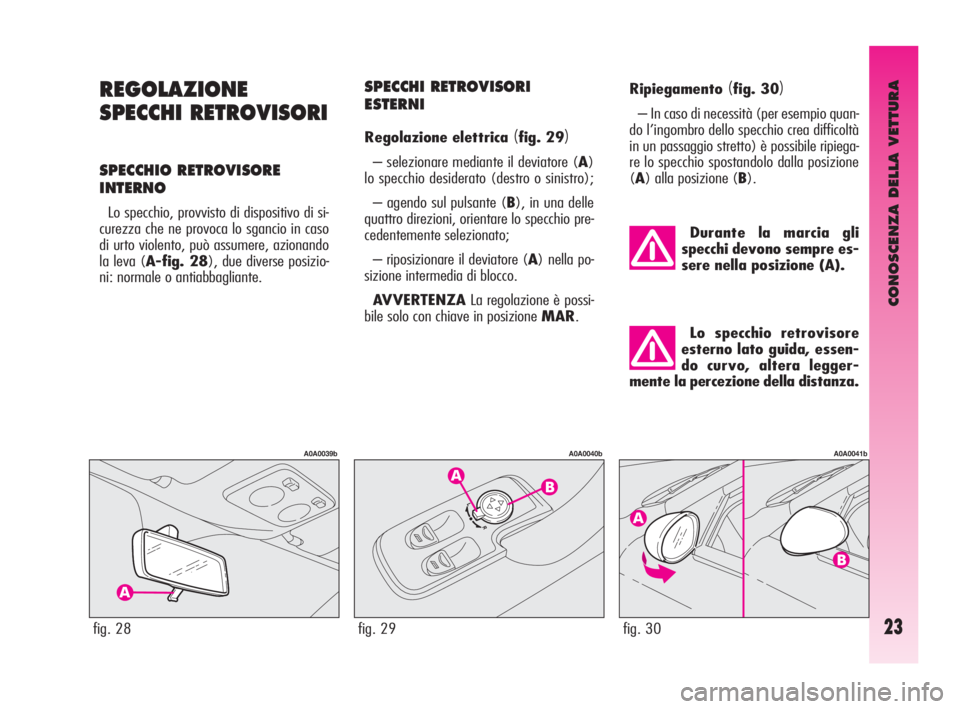

CONOSCENZA DELLA VETTURA
23
REGOLAZIONE
SPECCHI RETROVISORI
SPECCHIO RETROVISORE
INTERNO
Lo specchio, provvisto di dispositivo di si-
curezza che ne provoca lo sgancio in caso
di urto violento, può assumere, azionando
la leva (A-fig. 28), due diverse posizio-
ni: normale o antiabbagliante.
fig. 28
A0A0039b
Ripiegamento(fig. 30)
– In caso di necessità (per esempio quan-
do l’ingombro dello specchio crea difficoltà
in un passaggio stretto) è possibile ripiega-
re lo specchio spostandolo dalla posizione
(A) alla posizione (B).
fig. 30
A0A0041b
Durante la marcia gli
specchi devono sempre es-
sere nella posizione (A).
Lo specchio retrovisore
esterno lato guida, essen-
do curvo, altera legger-
mente la percezione della distanza.
SPECCHI RETROVISORI
ESTERNI
Regolazione elettrica (fig. 29)
– selezionare mediante il deviatore (A)
lo specchio desiderato (destro o sinistro);
– agendo sul pulsante (B), in una delle
quattro direzioni, orientare lo specchio pre-
cedentemente selezionato;
– riposizionare il deviatore (A) nella po-
sizione intermedia di blocco.
AVVERTENZALa regolazione è possi-
bile solo con chiave in posizione MAR.
fig. 29
A0A0040b
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 23

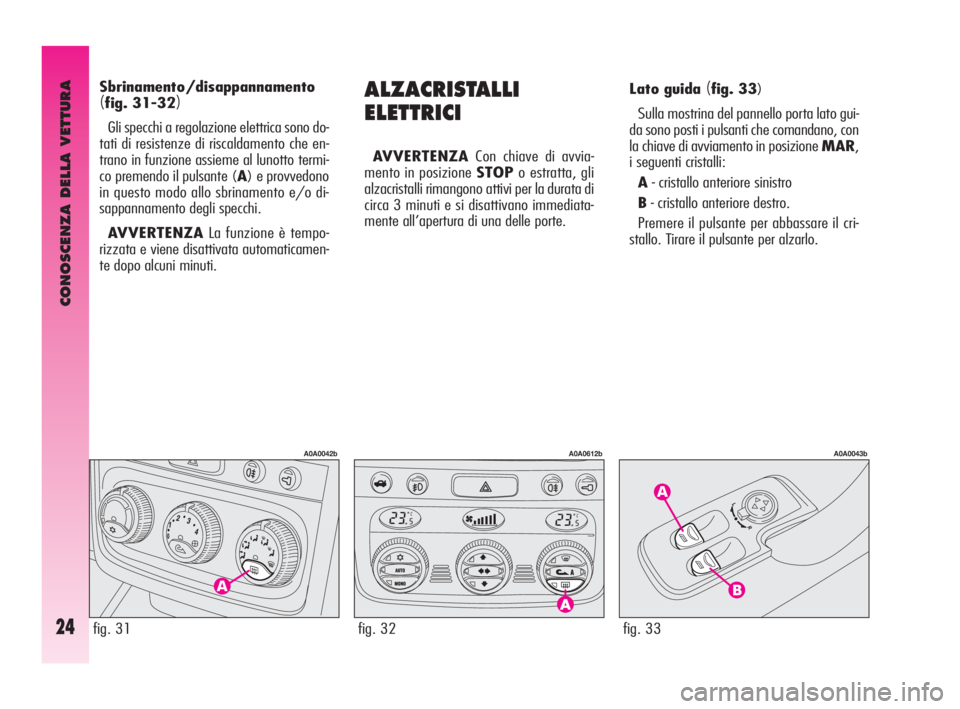

CONOSCENZA DELLA VETTURA
24fig. 33
A0A0043b
ALZACRISTALLI
ELETTRICI
AVVERTENZACon chiave di avvia-
mento in posizione STOPo estratta, gli
alzacristalli rimangono attivi per la durata di
circa 3 minuti e si disattivano immediata-
mente all’apertura di una delle porte.Lato guida
(fig. 33)
Sulla mostrina del pannello porta lato gui-
da sono posti i pulsanti che comandano, con
la chiave di avviamento in posizione MAR,
i seguenti cristalli:
A- cristallo anteriore sinistro
B- cristallo anteriore destro.
Premere il pulsante per abbassare il cri-
stallo. Tirare il pulsante per alzarlo. Sbrinamento/disappannamento(fig. 31-32)
Gli specchi a regolazione elettrica sono do-
tati di resistenze di riscaldamento che en-
trano in funzione assieme al lunotto termi-
co premendo il pulsante (A) e provvedono
in questo modo allo sbrinamento e/o di-
sappannamento degli specchi.
AVVERTENZALa funzione è tempo-
rizzata e viene disattivata automaticamen-
te dopo alcuni minuti.
fig. 32
A0A0612b
fig. 31
A0A0042b
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 24

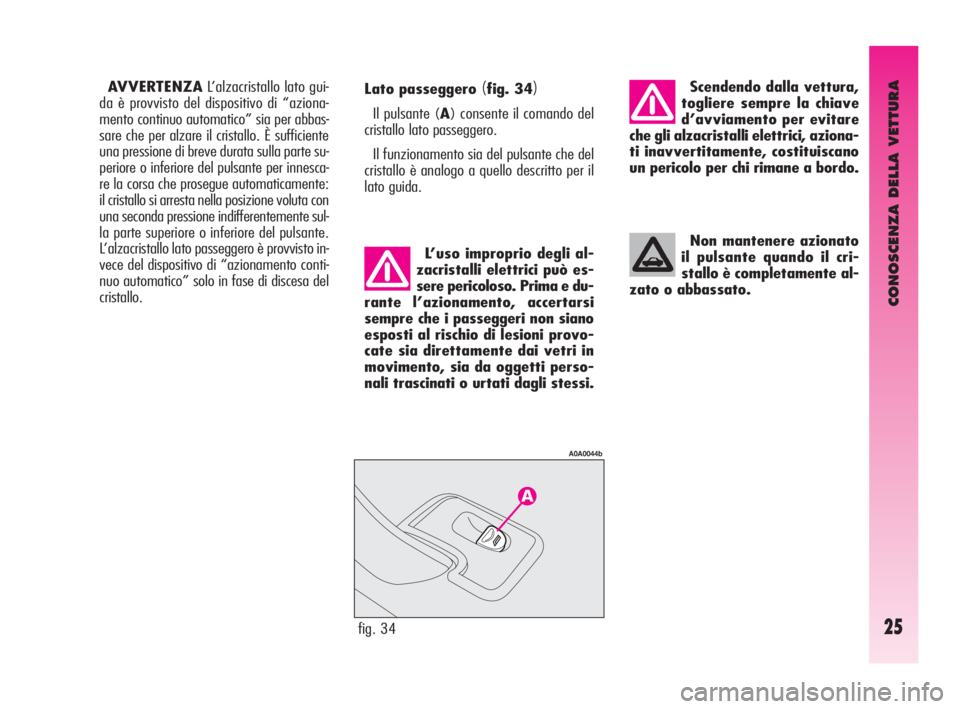

CONOSCENZA DELLA VETTURA
25fig. 34
A0A0044b
Lato passeggero (fig. 34)
Il pulsante (A) consente il comando del
cristallo lato passeggero.
Il funzionamento sia del pulsante che del
cristallo è analogo a quello descritto per il
lato guida.
L’uso improprio degli al-
zacristalli elettrici può es-
sere pericoloso. Prima e du-
rante l’azionamento, accertarsi
sempre che i passeggeri non siano
esposti al rischio di lesioni provo-
cate sia direttamente dai vetri in
movimento, sia da oggetti perso-
nali trascinati o urtati dagli stessi.Scendendo dalla vettura,
togliere sempre la chiave
d’avviamento per evitare
che gli alzacristalli elettrici, aziona-
ti inavvertitamente, costituiscano
un pericolo per chi rimane a bordo.
Non mantenere azionato
il pulsante quando il cri-
stallo è completamente al-
zato o abbassato.
AVVERTENZAL’alzacristallo lato gui-
da è provvisto del dispositivo di “aziona-
mento continuo automatico” sia per abbas-
sare che per alzare il cristallo. È sufficiente
una pressione di breve durata sulla parte su-
periore o inferiore del pulsante per innesca-
re la corsa che prosegue automaticamente:
il cristallo si arresta nella posizione voluta con
una seconda pressione indifferentemente sul-
la parte superiore o inferiore del pulsante.
L’alzacristallo lato passeggero è provvisto in-
vece del dispositivo di “azionamento conti-
nuo automatico” solo in fase di discesa del
cristallo.
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 25

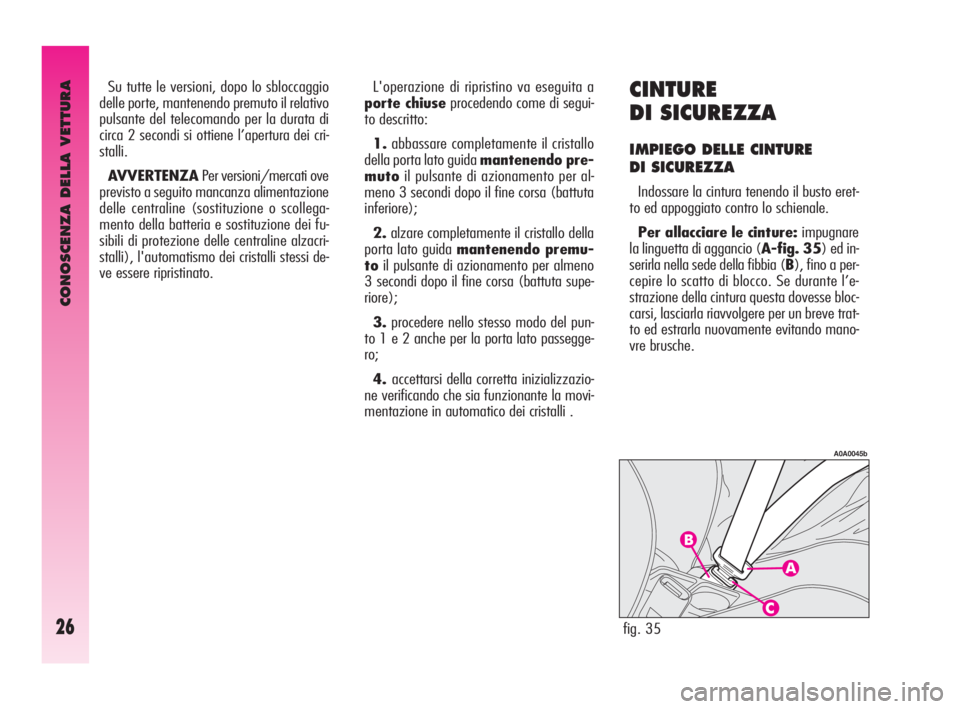

CONOSCENZA DELLA VETTURA
26
CINTURE
DI SICUREZZA
IMPIEGO DELLE CINTURE
DI SICUREZZA
Indossare la cintura tenendo il busto eret-
to ed appoggiato contro lo schienale.
Per allacciare le cinture: impugnare
la linguetta di aggancio (A-fig. 35) ed in-
serirla nella sede della fibbia (B), fino a per-
cepire lo scatto di blocco. Se durante l’e-
strazione della cintura questa dovesse bloc-
carsi, lasciarla riavvolgere per un breve trat-
to ed estrarla nuovamente evitando mano-
vre brusche.
fig. 35
A0A0045b
L'operazione di ripristino va eseguita a
porte chiuseprocedendo come di segui-
to descritto:
1.abbassare completamente il cristallo
della porta lato guida mantenendo pre-
mutoil pulsante di azionamento per al-
meno 3 secondi dopo il fine corsa (battuta
inferiore);
2.alzare completamente il cristallo della
porta lato guida mantenendo premu-
toil pulsante di azionamento per almeno
3 secondi dopo il fine corsa (battuta supe-
riore);
3.procedere nello stesso modo del pun-
to 1 e 2 anche per la porta lato passegge-
ro;
4.accettarsi della corretta inizializzazio-
ne verificando che sia funzionante la movi-
mentazione in automatico dei cristalli . Su tutte le versioni, dopo lo sbloccaggio
delle porte, mantenendo premuto il relativo
pulsante del telecomando per la durata di
circa 2 secondi si ottiene l’apertura dei cri-
stalli.
AVVERTENZAPer versioni/mercati ove
previsto a seguito mancanza alimentazione
delle centraline (sostituzione o scollega-
mento della batteria e sostituzione dei fu-
sibili di protezione delle centraline alzacri-
stalli), l'automatismo dei cristalli stessi de-
ve essere ripristinato.
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 26

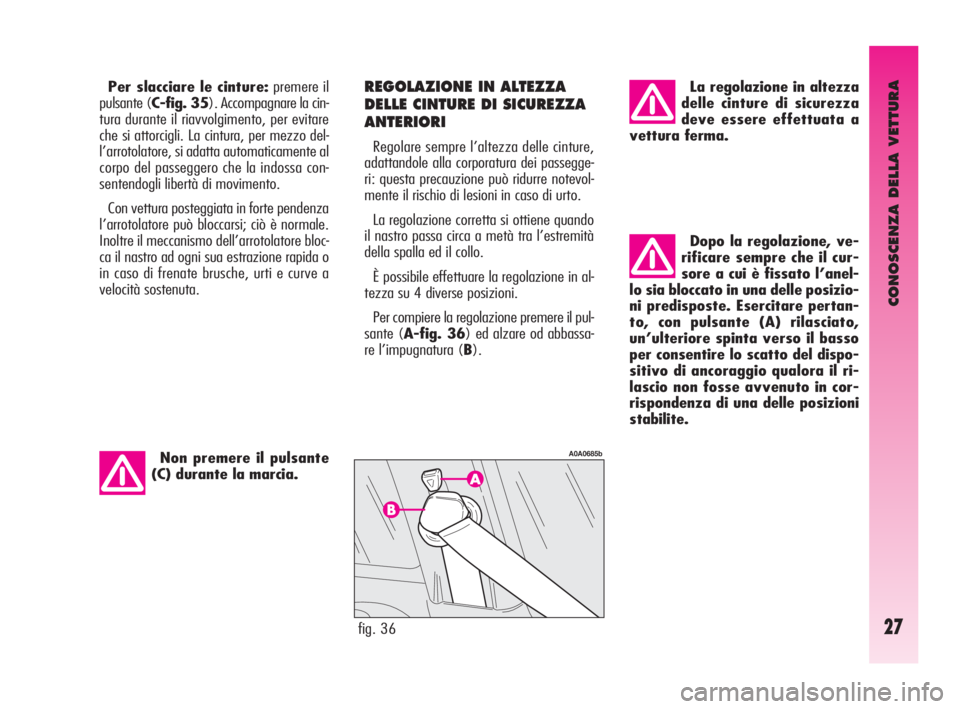

CONOSCENZA DELLA VETTURA
27
Dopo la regolazione, ve-
rificare sempre che il cur-
sore a cui è fissato l’anel-
lo sia bloccato in una delle posizio-
ni predisposte. Esercitare pertan-
to, con pulsante (A) rilasciato,
un’ulteriore spinta verso il basso
per consentire lo scatto del dispo-
sitivo di ancoraggio qualora il ri-
lascio non fosse avvenuto in cor-
rispondenza di una delle posizioni
stabilite.
Non premere il pulsante
(C) durante la marcia. Per slacciare le cinture:premere il
pulsante (C-fig. 35). Accompagnare la cin-
tura durante il riavvolgimento, per evitare
che si attorcigli. La cintura, per mezzo del-
l’arrotolatore, si adatta automaticamente al
corpo del passeggero che la indossa con-
sentendogli libertà di movimento.
Con vettura posteggiata in forte pendenza
l’arrotolatore può bloccarsi; ciò è normale.
Inoltre il meccanismo dell’arrotolatore bloc-
ca il nastro ad ogni sua estrazione rapida o
in caso di frenate brusche, urti e curve a
velocità sostenuta.
La regolazione in altezza
delle cinture di sicurezza
deve essere effettuata a
vettura ferma. REGOLAZIONE IN ALTEZZA
DELLE CINTURE DI SICUREZZA
ANTERIORI
Regolare sempre l’altezza delle cinture,
adattandole alla corporatura dei passegge-
ri: questa precauzione può ridurre notevol-
mente il rischio di lesioni in caso di urto.
La regolazione corretta si ottiene quando
il nastro passa circa a metà tra l’estremità
della spalla ed il collo.
È possibile effettuare la regolazione in al-
tezza su 4 diverse posizioni.
Per compiere la regolazione premere il pul-
sante (A-fig. 36) ed alzare od abbassa-
re l’impugnatura (B).
fig. 36
A0A0685b
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 27

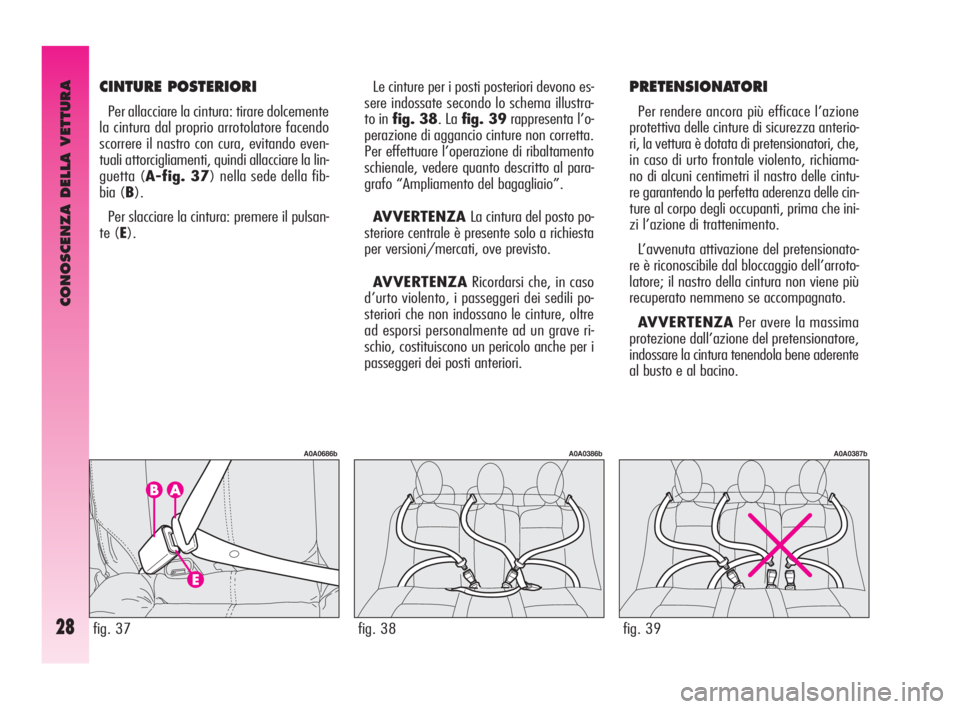

CONOSCENZA DELLA VETTURA
28
Le cinture per i posti posteriori devono es-
sere indossate secondo lo schema illustra-
to in fig. 38. La fig. 39rappresenta l’o-
perazione di aggancio cinture non corretta.
Per effettuare l’operazione di ribaltamento
schienale, vedere quanto descritto al para-
grafo “Ampliamento del bagagliaio”.
AVVERTENZA La cintura del posto po-
steriore centrale è presente solo a richiesta
per versioni/mercati, ove previsto.
AVVERTENZARicordarsi che, in caso
d’urto violento, i passeggeri dei sedili po-
steriori che non indossano le cinture, oltre
ad esporsi personalmente ad un grave ri-
schio, costituiscono un pericolo anche per i
passeggeri dei posti anteriori.PRETENSIONATORI
Per rendere ancora più efficace l’azione
protettiva delle cinture di sicurezza anterio-
ri, la vettura è dotata di pretensionatori, che,
in caso di urto frontale violento, richiama-
no di alcuni centimetri il nastro delle cintu-
re garantendo la perfetta aderenza delle cin-
ture al corpo degli occupanti, prima che ini-
zi l’azione di trattenimento.
L’avvenuta attivazione del pretensionato-
re è riconoscibile dal bloccaggio dell’arroto-
latore; il nastro della cintura non viene più
recuperato nemmeno se accompagnato.
AVVERTENZAPer avere la massima
protezione dall’azione del pretensionatore,
indossare la cintura tenendola bene aderente
al busto e al bacino.
fig. 39
A0A0387b
fig. 38
A0A0386b
fig. 37
A0A0686b
CINTURE POSTERIORI
Per allacciare la cintura: tirare dolcemente
la cintura dal proprio arrotolatore facendo
scorrere il nastro con cura, evitando even-
tuali attorcigliamenti, quindi allacciare la lin-
guetta (A-fig. 37) nella sede della fib-
bia (B).
Per slacciare la cintura: premere il pulsan-
te (E).
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 28

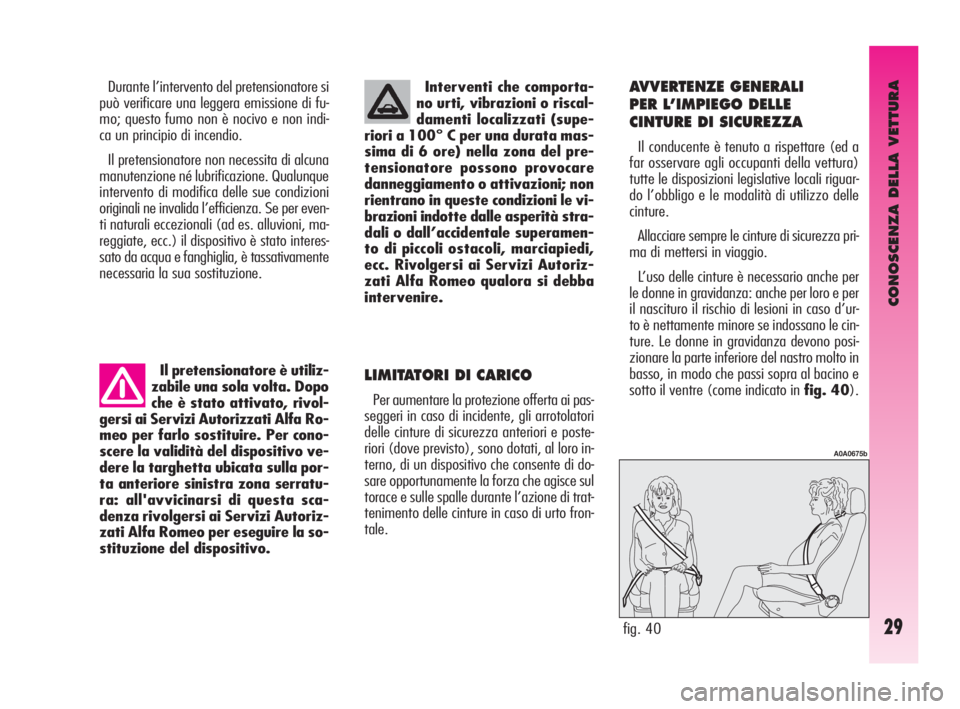

CONOSCENZA DELLA VETTURA
29
Il pretensionatore è utiliz-
zabile una sola volta. Dopo
che è stato attivato, rivol-
gersi ai Servizi Autorizzati Alfa Ro-
meo per farlo sostituire. Per cono-
scere la validità del dispositivo ve-
dere la targhetta ubicata sulla por-
ta anteriore sinistra zona serratu-
ra: all'avvicinarsi di questa sca-
denza rivolgersi ai Servizi Autoriz-
zati Alfa Romeo per eseguire la so-
stituzione del dispositivo.Interventi che comporta-
no urti, vibrazioni o riscal-
damenti localizzati (supe-
riori a 100° C per una durata mas-
sima di 6 ore) nella zona del pre-
tensionatore possono provocare
danneggiamento o attivazioni; non
rientrano in queste condizioni le vi-
brazioni indotte dalle asperità stra-
dali o dall’accidentale superamen-
to di piccoli ostacoli, marciapiedi,
ecc. Rivolgersi ai Servizi Autoriz-
zati Alfa Romeo qualora si debba
intervenire.
fig. 40
A0A0675b
LIMITATORI DI CARICO
Per aumentare la protezione offerta ai pas-
seggeri in caso di incidente, gli arrotolatori
delle cinture di sicurezza anteriori e poste-
riori (dove previsto), sono dotati, al loro in-
terno, di un dispositivo che consente di do-
sare opportunamente la forza che agisce sul
torace e sulle spalle durante l’azione di trat-
tenimento delle cinture in caso di urto fron-
tale.
AVVERTENZE GENERALI
PER L’IMPIEGO DELLE
CINTURE DI SICUREZZA
Il conducente è tenuto a rispettare (ed a
far osservare agli occupanti della vettura)
tutte le disposizioni legislative locali riguar-
do l’obbligo e le modalità di utilizzo delle
cinture.
Allacciare sempre le cinture di sicurezza pri-
ma di mettersi in viaggio.
L’uso delle cinture è necessario anche per
le donne in gravidanza: anche per loro e per
il nascituro il rischio di lesioni in caso d’ur-
to è nettamente minore se indossano le cin-
ture. Le donne in gravidanza devono posi-
zionare la parte inferiore del nastro molto in
basso, in modo che passi sopra al bacino e
sotto il ventre (come indicato in fig. 40). Durante l’intervento del pretensionatore si
può verificare una leggera emissione di fu-
mo; questo fumo non è nocivo e non indi-
ca un principio di incendio.
Il pretensionatore non necessita di alcuna
manutenzione né lubrificazione. Qualunque
intervento di modifica delle sue condizioni
originali ne invalida l’efficienza. Se per even-
ti naturali eccezionali (ad es. alluvioni, ma-
reggiate, ecc.) il dispositivo è stato interes-
sato da acqua e fanghiglia, è tassativamente
necessaria la sua sostituzione.
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 29

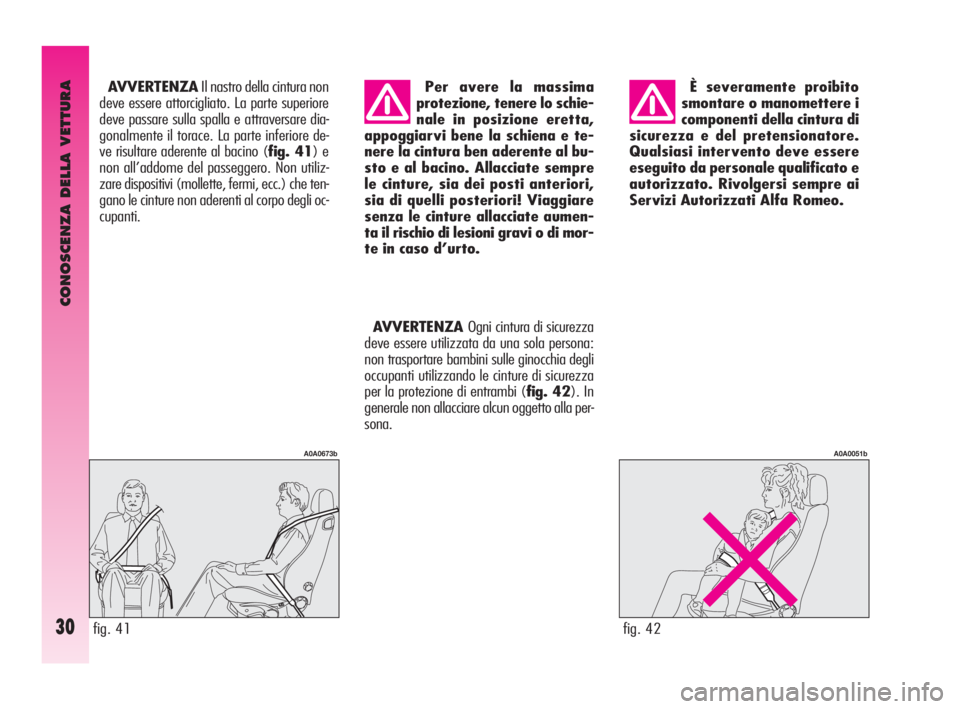

CONOSCENZA DELLA VETTURA
30
È severamente proibito
smontare o manomettere i
componenti della cintura di
sicurezza e del pretensionatore.
Qualsiasi intervento deve essere
eseguito da personale qualificato e
autorizzato. Rivolgersi sempre ai
Servizi Autorizzati Alfa Romeo. AVVERTENZAIl nastro della cintura non
deve essere attorcigliato. La parte superiore
deve passare sulla spalla e attraversare dia-
gonalmente il torace. La parte inferiore de-
ve risultare aderente al bacino (fig. 41) e
non all’addome del passeggero. Non utiliz-
zare dispositivi (mollette, fermi, ecc.) che ten-
gano le cinture non aderenti al corpo degli oc-
cupanti.Per avere la massima
protezione, tenere lo schie-
nale in posizione eretta,
appoggiarvi bene la schiena e te-
nere la cintura ben aderente al bu-
sto e al bacino. Allacciate sempre
le cinture, sia dei posti anteriori,
sia di quelli posteriori! Viaggiare
senza le cinture allacciate aumen-
ta il rischio di lesioni gravi o di mor-
te in caso d’urto.
fig. 41
A0A0673b
fig. 42
A0A0051b
AVVERTENZA Ogni cintura di sicurezza
deve essere utilizzata da una sola persona:
non trasportare bambini sulle ginocchia degli
occupanti utilizzando le cinture di sicurezza
per la protezione di entrambi (fig. 42). In
generale non allacciare alcun oggetto alla per-
sona.
001-057 Alfa GT Q2 IT 7-07-2008 10:10 Pagina 30
