2010 Alfa Romeo GT Libretto Uso Manutenzione (in Italian)

MANUTENZIONE DELLA VETTURA
223
A0A0396b

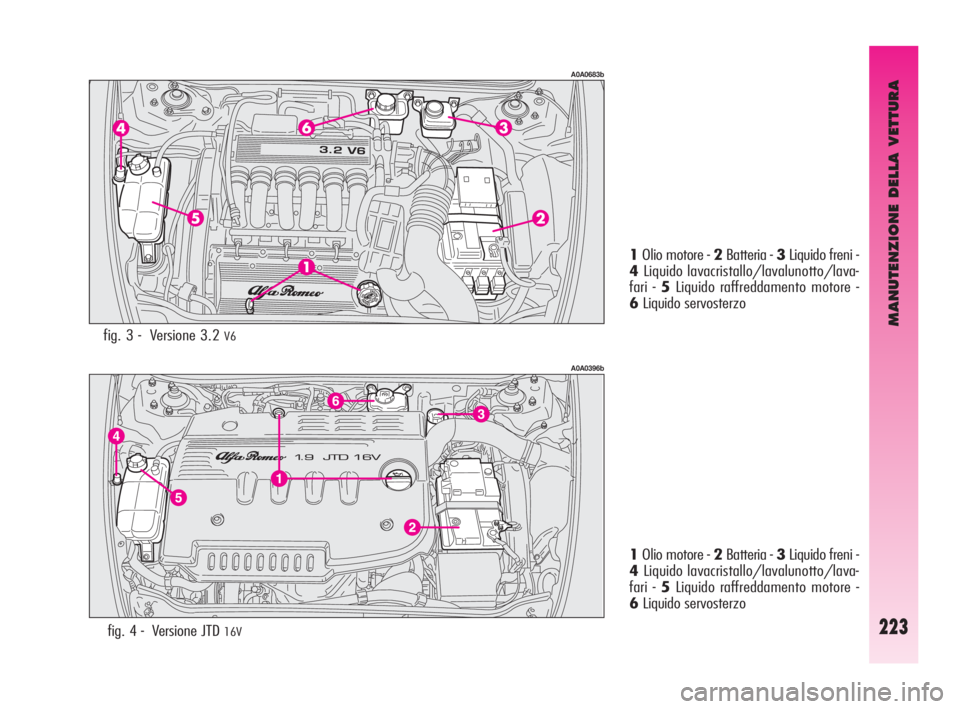

fig. 4 - Versione JTD 16V
1Olio motore - 2Batteria - 3Liquido freni -
4Liquido lavacristallo/lavalunotto/lava-
fari - 5Liquido raffreddamento motore -
6Liquido servosterzo
A0A0683b
fig. 3 - Versione 3.2 V6
1Olio motore - 2Batteria - 3Liquido freni -
4Liquido lavacristallo/lavalunotto/lava-
fari - 5Liquido raffreddamento motore -
6Liquido servosterzo
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 223

MANUTENZIONE DELLA VETTURA
224

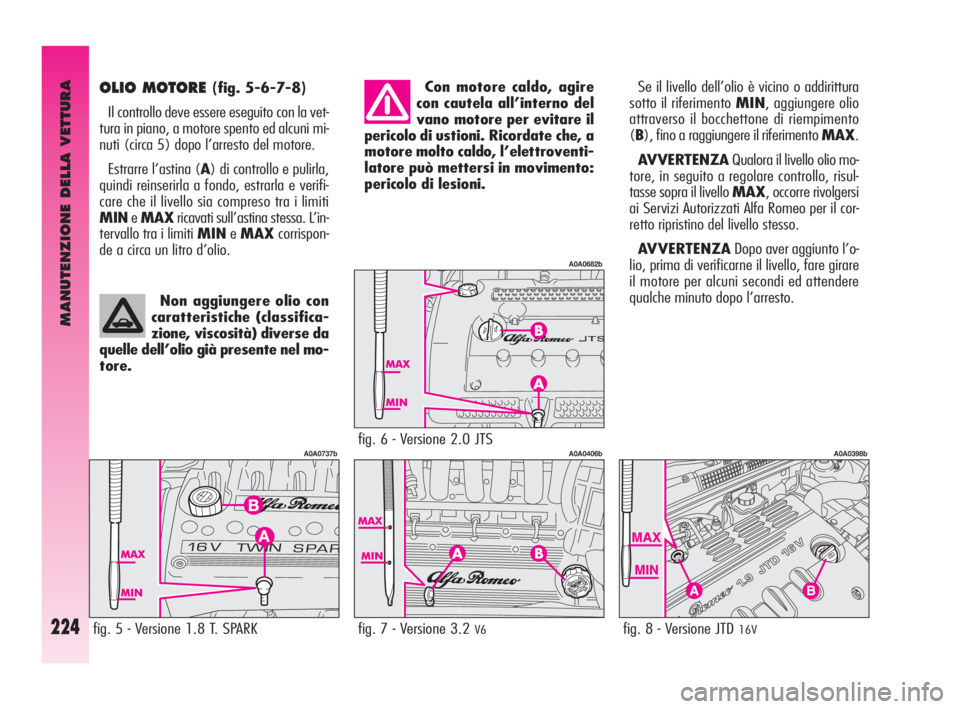

OLIO MOTORE (fig. 5-6-7-8)
Il controllo deve essere eseguito con la vet-
tura in piano, a motore spento ed alcuni mi-
nuti (circa 5) dopo l’arresto del motore.
Estrarre l’astina (A) di controllo e pulirla,
quindi reinserirla a fondo, estrarla e verifi-
care che il livello sia compreso tra i limiti
MINeMAXricavati sull’astina stessa. L’in-
tervallo tra i limiti MINeMAXcorrispon-
de a circa un litro d’olio.Con motore caldo, agire
con cautela all’interno del
vano motore per evitare il
pericolo di ustioni. Ricordate che, a
motore molto caldo, l’elettroventi-
latore può mettersi in movimento:
pericolo di lesioni.
Non aggiungere olio con
caratteristiche (classifica-
zione, viscosità) diverse da
quelle dell’olio già presente nel mo-
tore.
fig. 6 - Versione 2.0 JTS
A0A0682b
fig. 8 - Versione JTD 16V
A0A0398b
AB
fig. 7 - Versione 3.2 V6
A0A0406b
fig. 5 - Versione 1.8 T. SPARK
A0A0737b
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimento
(B), fino a raggiungere il riferimento MAX.
AVVERTENZAQualora il livello olio mo-
tore, in seguito a regolare controllo, risul-
tasse sopra il livello MAX, occorre rivolgersi
ai Servizi Autorizzati Alfa Romeo per il cor-
retto ripristino del livello stesso.
AVVERTENZADopo aver aggiunto l’o-
lio, prima di verificarne il livello, fare girare
il motore per alcuni secondi ed attendere
qualche minuto dopo l’arresto.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 224

MANUTENZIONE DELLA VETTURA
225
L’olio motore esausto e il
filtro dell’olio sostituito
contengono sostanze peri-
colose per l’ambiente. Per la so-
stituzione dell’olio e del filtro ri-
volgersi ai Servizi Autorizzati Alfa
Romeo, che sono attrezzati per
smaltire olio e filtri usati nel ri-
spetto della natura e delle norme
di legge.

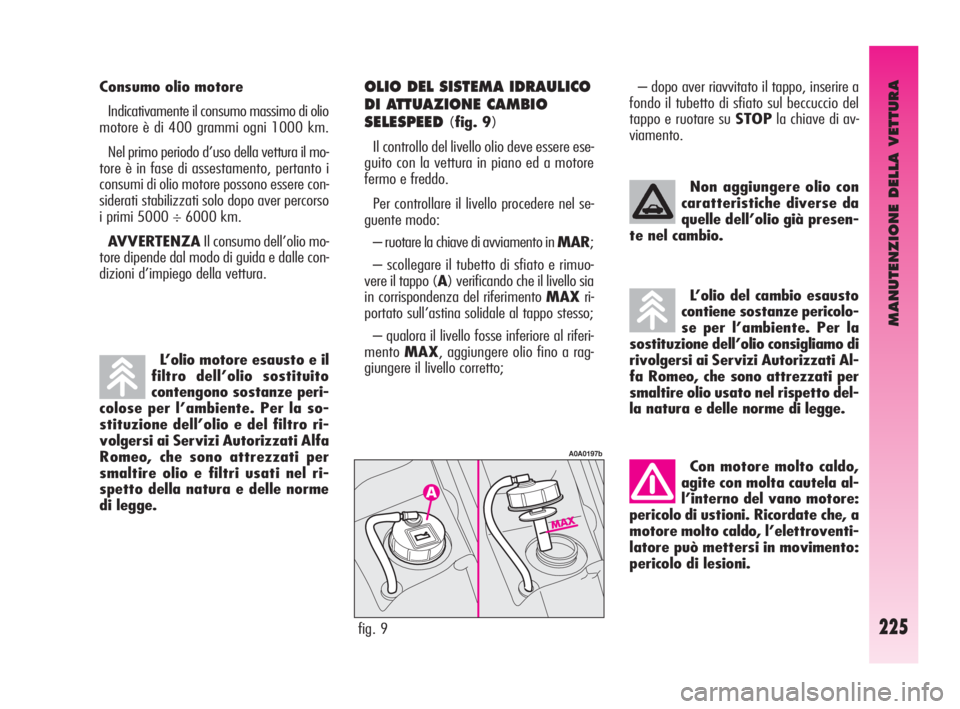

OLIO DEL SISTEMA IDRAULICO
DI ATTUAZIONE CAMBIO
SELESPEED
(fig. 9)
Il controllo del livello olio deve essere ese-
guito con la vettura in piano ed a motore
fermo e freddo.
Per controllare il livello procedere nel se-
guente modo:
– ruotare la chiave di avviamento in MAR;
– scollegare il tubetto di sfiato e rimuo-
vere il tappo (A) verificando che il livello sia
in corrispondenza del riferimento MAXri-
portato sull’astina solidale al tappo stesso;
– qualora il livello fosse inferiore al riferi-
mentoMAX, aggiungere olio fino a rag-
giungere il livello corretto;Non aggiungere olio con
caratteristiche diverse da
quelle dell’olio già presen-
te nel cambio.
fig. 9
A0A0197b
L’olio del cambio esausto
contiene sostanze pericolo-
se per l’ambiente. Per la
sostituzione dell’olio consigliamo di
rivolgersi ai Servizi Autorizzati Al-
fa Romeo, che sono attrezzati per
smaltire olio usato nel rispetto del-
la natura e delle norme di legge.
Con motore molto caldo,
agite con molta cautela al-
l’interno del vano motore:
pericolo di ustioni. Ricordate che, a
motore molto caldo, l’elettroventi-
latore può mettersi in movimento:
pericolo di lesioni.
Consumo olio motore
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso della vettura il mo-
tore è in fase di assestamento, pertanto i
consumi di olio motore possono essere con-
siderati stabilizzati solo dopo aver percorso
i primi 5000 ÷ 6000 km.
AVVERTENZAIl consumo dell’olio mo-
tore dipende dal modo di guida e dalle con-
dizioni d’impiego della vettura.– dopo aver riavvitato il tappo, inserire a
fondo il tubetto di sfiato sul beccuccio del
tappo e ruotare su STOPla chiave di av-
viamento.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 225

MANUTENZIONE DELLA VETTURA
226
L’impianto di raffredda-
mento è pressurizzato. So-
stituire eventualmente il
tappo solo con un altro originale, o
l’efficienza dell’impianto potrebbe
essere compromessa. Con motore
caldo, non togliere il tappo della
vaschetta: pericolo di ustioni.
L’impianto di raffredda-
mento motore utilizza flui-
do protettivo anticonge-
lante PARAFLU UP. Per eventuali
rabbocchi utilizzare fluido dello
stesso tipo contenuto nell’impian-
to di raffreddamento. Il fluido PA-
RAFLU UP non può essere miscela-
to con qualsiasi altro tipo di fluido.
Se si dovesse verificare questa con-
dizione evitare assolutamente di
avviare il motore e contattare i

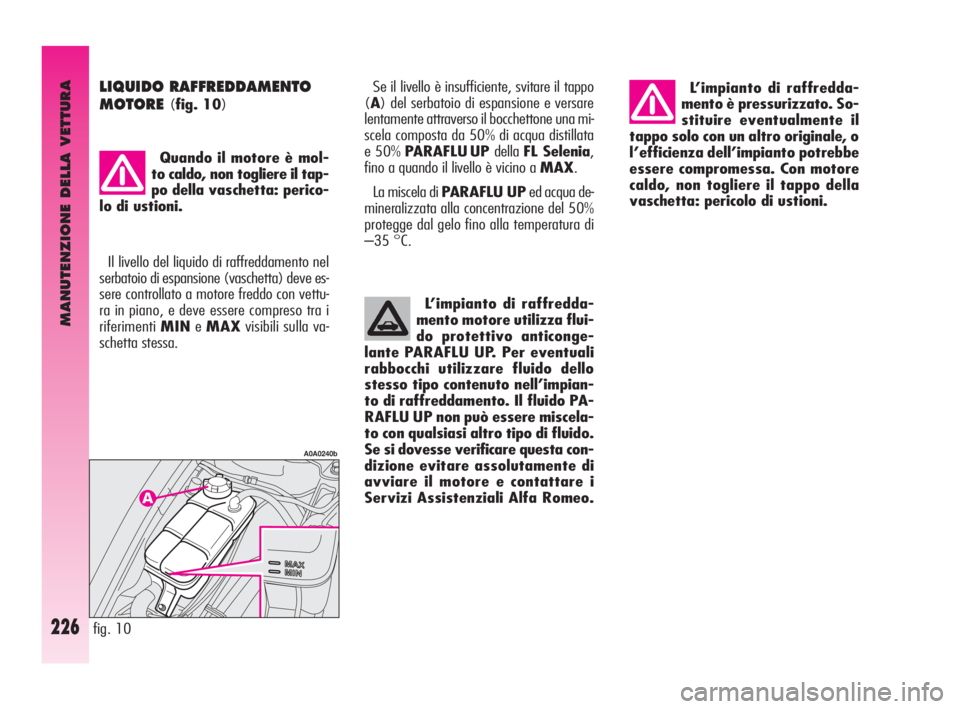

Servizi Assistenziali Alfa Romeo.LIQUIDO RAFFREDDAMENTO
MOTORE
(fig. 10)
Quando il motore è mol-
to caldo, non togliere il tap-
po della vaschetta: perico-
lo di ustioni.
Il livello del liquido di raffreddamento nel
serbatoio di espansione (vaschetta) deve es-
sere controllato a motore freddo con vettu-
ra in piano, e deve essere compreso tra i
riferimentiMINeMAXvisibili sulla va-
schetta stessa.
fig. 10
A0A0240b
Se il livello è insufficiente, svitare il tappo
(A) del serbatoio di espansione e versare
lentamente attraverso il bocchettone una mi-
scela composta da 50% di acqua distillata
e 50% PARAFLU UP dellaFL Selenia,
fino a quando il livello è vicino a MAX.
La miscela di PARAFLU UPed acqua de-
mineralizzata alla concentrazione del 50%
protegge dal gelo fino alla temperatura di
–35 °C.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 226

MANUTENZIONE DELLA VETTURA
227
Il consumo dell’olio è bas-
sissimo; se dopo il rabboc-
co ne fosse necessario un
altro a breve distanza di tempo, fa-
re controllare l’impianto ai Servizi
Autorizzati Alfa Romeo per veri-
ficare eventuali perdite.Evitare che il liquido per
servosterzo vada a con-
tatto con le parti calde del
motore: è infiammabile.
fig. 12
A0A0217b
fig. 11
A0A0400b
LIQUIDO FRENI E FRIZIONE
IDRAULICA
(fig. 12)
Controllare che il liquido contenuto nel ser-
batoio sia al livello massimo. Se si deve ag-
giungere liquido si consiglia di utilizzare il li-
quido freni riportato nella tabella “Fluidi e
lubrificanti” (vedere capitolo “Dati tecnici”).
NOTAPulire accuratamente il tappo del
serbatoioAe la superficie circostante. Al-
l’apertura del tappo prestare la massima at-
tenzione affinché eventuali impurità non en-
trino nel serbatoio. Per il rabbocco utilizza-
re, sempre, un imbuto con filtro integrato
a maglia minore o uguale a 0,12 mm.
AVVERTENZAPer questa operazione
si consiglia comunque di rivolgersi sempre
ai Servizi Autorizzati Alfa Romeo.

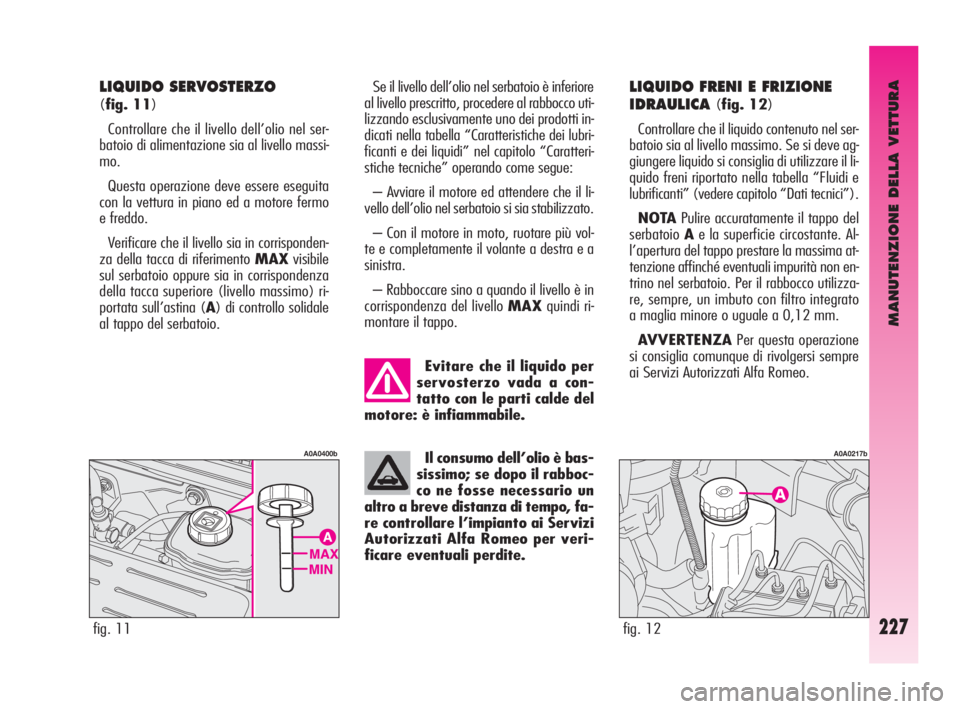

LIQUIDO SERVOSTERZO
(fig. 11)
Controllare che il livello dell’olio nel ser-
batoio di alimentazione sia al livello massi-
mo.
Questa operazione deve essere eseguita
con la vettura in piano ed a motore fermo
e freddo.
Verificare che il livello sia in corrisponden-
za della tacca di riferimento MAXvisibile
sul serbatoio oppure sia in corrispondenza
della tacca superiore (livello massimo) ri-
portata sull’astina (A) di controllo solidale
al tappo del serbatoio.Se il livello dell’olio nel serbatoio è inferiore
al livello prescritto, procedere al rabbocco uti-
lizzando esclusivamente uno dei prodotti in-
dicati nella tabella “Caratteristiche dei lubri-
ficanti e dei liquidi” nel capitolo “Caratteri-
stiche tecniche” operando come segue:
– Avviare il motore ed attendere che il li-
vello dell’olio nel serbatoio si sia stabilizzato.
– Con il motore in moto, ruotare più vol-
te e completamente il volante a destra e a
sinistra.
– Rabboccare sino a quando il livello è in
corrispondenza del livello MAXquindi ri-
montare il tappo.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 227

MANUTENZIONE DELLA VETTURA
228
Non viaggiare con il ser-
batoio del lavacristallo/la-
valunotto vuoto: l’azione
del lavacristallo è fondamentale
per migliorare la visibilità.
Quando il liquido è esau-
rito non azionare il lavacri-
stallo/lavalunotto per evi-
tare danni al motorino della pom-
pa.
Alcuni additivi commerciali
per lavacristallo sono in-
fiammabili. Il vano motore
contiene parti calde che a contatto
potrebbero accenderli.
AVVERTENZAIl liquido freni e frizio-
ne idraulica è igroscopico (cioè assorbe l’u-
midità). Per questo se la vettura viene uti-
lizzata prevalentemente in zone ad alta per-
centuale di umidità atmosferica, il liquido
deve essere sostituito ad intervalli più brevi
di quelli prescritti nel Piano di Manutenzio-
ne Programmata.

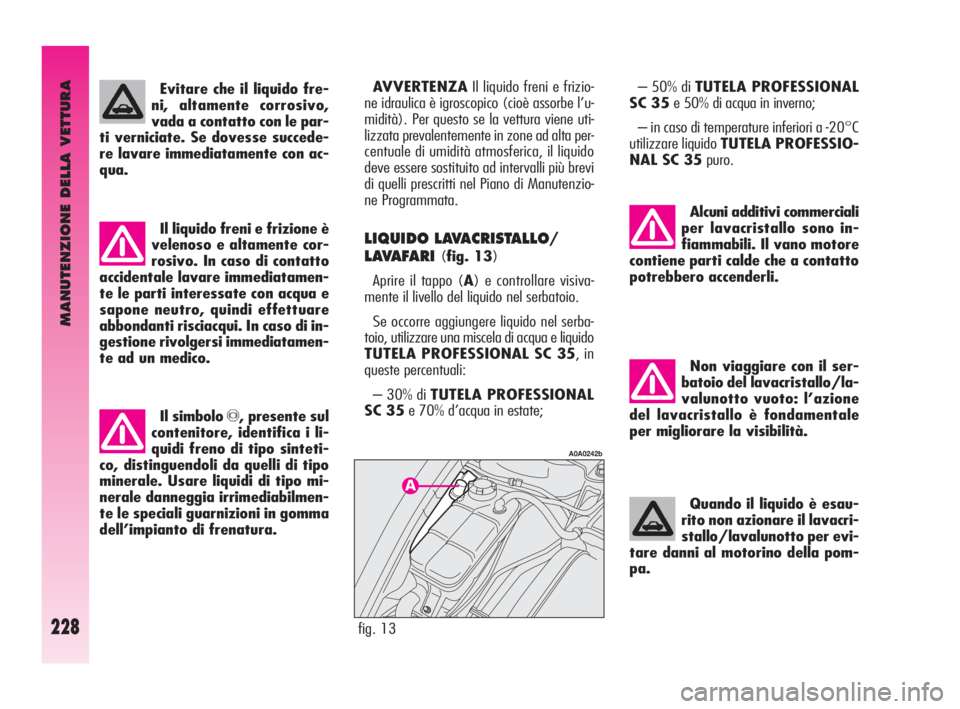

LIQUIDO LAVACRISTALLO/
LAVAFARI
(fig. 13)
Aprire il tappo (A) e controllare visiva-
mente il livello del liquido nel serbatoio.
Se occorre aggiungere liquido nel serba-
toio, utilizzare una miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35, in
queste percentuali:
– 30% di TUTELA PROFESSIONAL
SC 35e 70% d’acqua in estate; Il liquido freni e frizione è
velenoso e altamente cor-
rosivo. In caso di contatto
accidentale lavare immediatamen-
te le parti interessate con acqua e
sapone neutro, quindi effettuare
abbondanti risciacqui. In caso di in-
gestione rivolgersi immediatamen-
te ad un medico.
Il simbolo π, presente sul
contenitore, identifica i li-
quidi freno di tipo sinteti-
co, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo mi-
nerale danneggia irrimediabilmen-
te le speciali guarnizioni in gomma
dell’impianto di frenatura.
fig. 13
A0A0242b
Evitare che il liquido fre-
ni, altamente corrosivo,
vada a contatto con le par-
ti verniciate. Se dovesse succede-
re lavare immediatamente con ac-
qua.– 50% di TUTELA PROFESSIONAL
SC 35e 50% di acqua in inverno;
– in caso di temperature inferiori a -20°C
utilizzare liquido TUTELA PROFESSIO-
NAL SC 35puro.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 228

MANUTENZIONE DELLA VETTURA
229

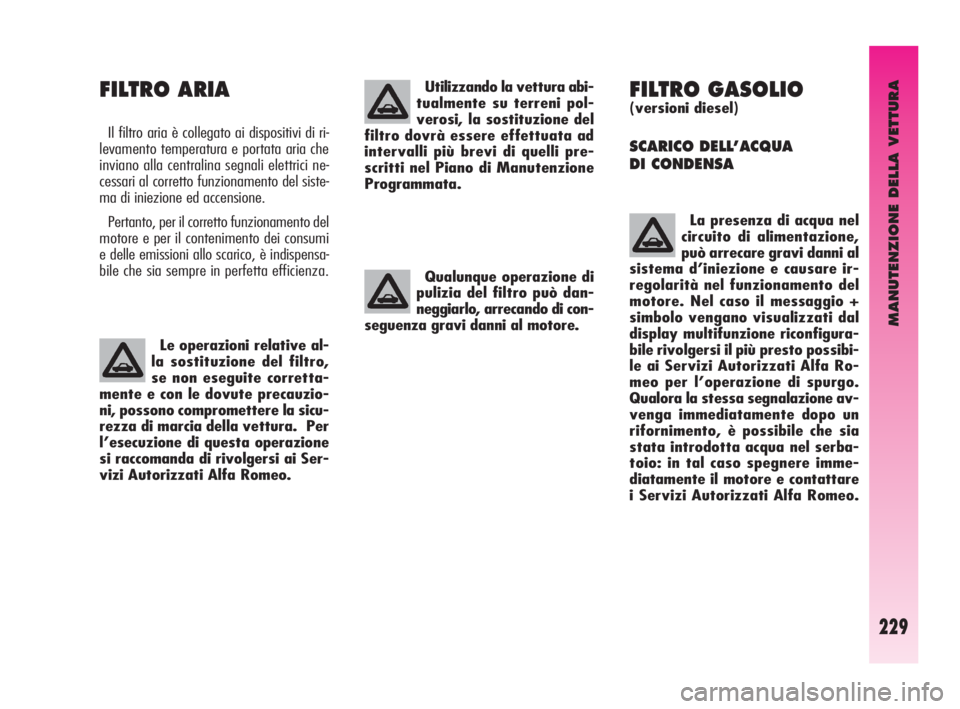

FILTRO GASOLIO
(versioni diesel)
SCARICO DELL’ACQUA
DI CONDENSA
La presenza di acqua nel
circuito di alimentazione,
può arrecare gravi danni al
sistema d’iniezione e causare ir-
regolarità nel funzionamento del
motore. Nel caso il messaggio +
simbolo vengano visualizzati dal
display multifunzione riconfigura-
bile rivolgersi il più presto possibi-
le ai Servizi Autorizzati Alfa Ro-
meo per l’operazione di spurgo.
Qualora la stessa segnalazione av-
venga immediatamente dopo un
rifornimento, è possibile che sia
stata introdotta acqua nel serba-
toio: in tal caso spegnere imme-
diatamente il motore e contattare
i Servizi Autorizzati Alfa Romeo.
FILTRO ARIA
Il filtro aria è collegato ai dispositivi di ri-
levamento temperatura e portata aria che
inviano alla centralina segnali elettrici ne-
cessari al corretto funzionamento del siste-
ma di iniezione ed accensione.
Pertanto, per il corretto funzionamento del
motore e per il contenimento dei consumi
e delle emissioni allo scarico, è indispensa-
bile che sia sempre in perfetta efficienza.
Le operazioni relative al-
la sostituzione del filtro,
se non eseguite corretta-
mente e con le dovute precauzio-
ni, possono compromettere la sicu-
rezza di marcia della vettura. Per
l’esecuzione di questa operazione
si raccomanda di rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
Utilizzando la vettura abi-
tualmente su terreni pol-
verosi, la sostituzione del
filtro dovrà essere effettuata ad
intervalli più brevi di quelli pre-
scritti nel Piano di Manutenzione
Programmata.
Qualunque operazione di
pulizia del filtro può dan-
neggiarlo, arrecando di con-
seguenza gravi danni al motore.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 229

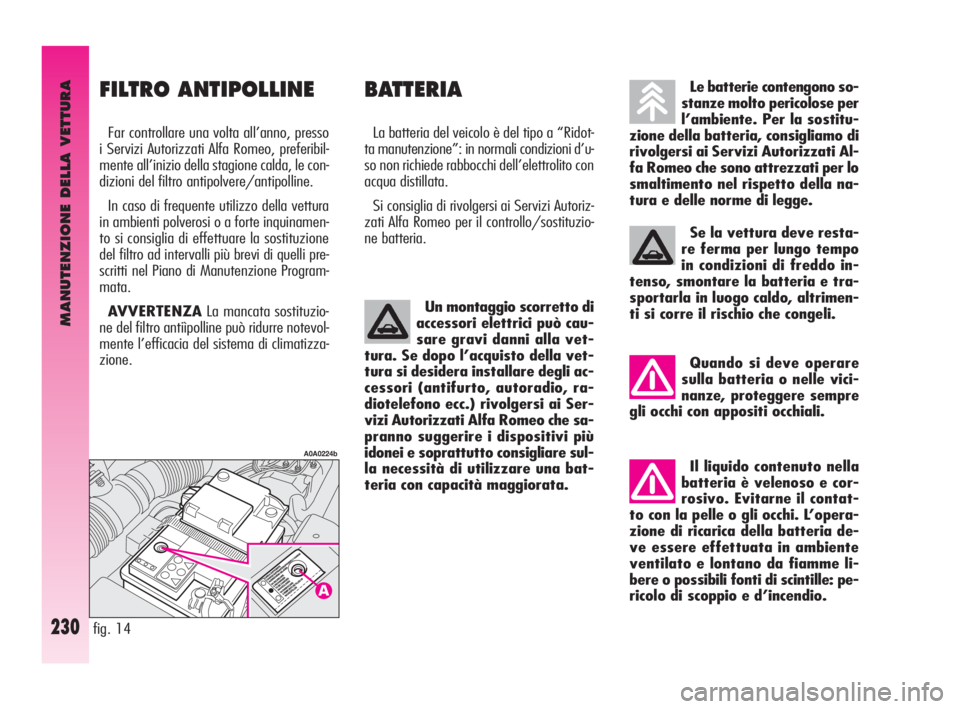

MANUTENZIONE DELLA VETTURA
230
Un montaggio scorretto di
accessori elettrici può cau-
sare gravi danni alla vet-
tura. Se dopo l’acquisto della vet-
tura si desidera installare degli ac-
cessori (antifurto, autoradio, ra-
diotelefono ecc.) rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo che sa-
pranno suggerire i dispositivi più
idonei e soprattutto consigliare sul-
la necessità di utilizzare una bat-
teria con capacità maggiorata.
BATTERIA
La batteria del veicolo è del tipo a “Ridot-
ta manutenzione”: in normali condizioni d’u-
so non richiede rabbocchi dell’elettrolito con
acqua distillata.
Si consiglia di rivolgersi ai Servizi Autoriz-
zati Alfa Romeo per il controllo/sostituzio-
ne batteria.
fig. 14
A0A0224b
Le batterie contengono so-
stanze molto pericolose per
l’ambiente. Per la sostitu-
zione della batteria, consigliamo di
rivolgersi ai Servizi Autorizzati Al-
fa Romeo che sono attrezzati per lo
smaltimento nel rispetto della na-
tura e delle norme di legge.
Se la vettura deve resta-
re ferma per lungo tempo
in condizioni di freddo in-
tenso, smontare la batteria e tra-
sportarla in luogo caldo, altrimen-
ti si corre il rischio che congeli.
FILTRO ANTIPOLLINE
Far controllare una volta all’anno, presso
i Servizi Autorizzati Alfa Romeo, preferibil-
mente all’inizio della stagione calda, le con-
dizioni del filtro antipolvere/antipolline.
In caso di frequente utilizzo della vettura
in ambienti polverosi o a forte inquinamen-
to si consiglia di effettuare la sostituzione
del filtro ad intervalli più brevi di quelli pre-
scritti nel Piano di Manutenzione Program-
mata.
AVVERTENZALa mancata sostituzio-
ne del filtro antiìpolline può ridurre notevol-
mente l’efficacia del sistema di climatizza-
zione.
Quando si deve operare
sulla batteria o nelle vici-
nanze, proteggere sempre
gli occhi con appositi occhiali.
Il liquido contenuto nella
batteria è velenoso e cor-
rosivo. Evitarne il contat-
to con la pelle o gli occhi. L’opera-
zione di ricarica della batteria de-
ve essere effettuata in ambiente
ventilato e lontano da fiamme li-
bere o possibili fonti di scintille: pe-
ricolo di scoppio e d’incendio.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 230
