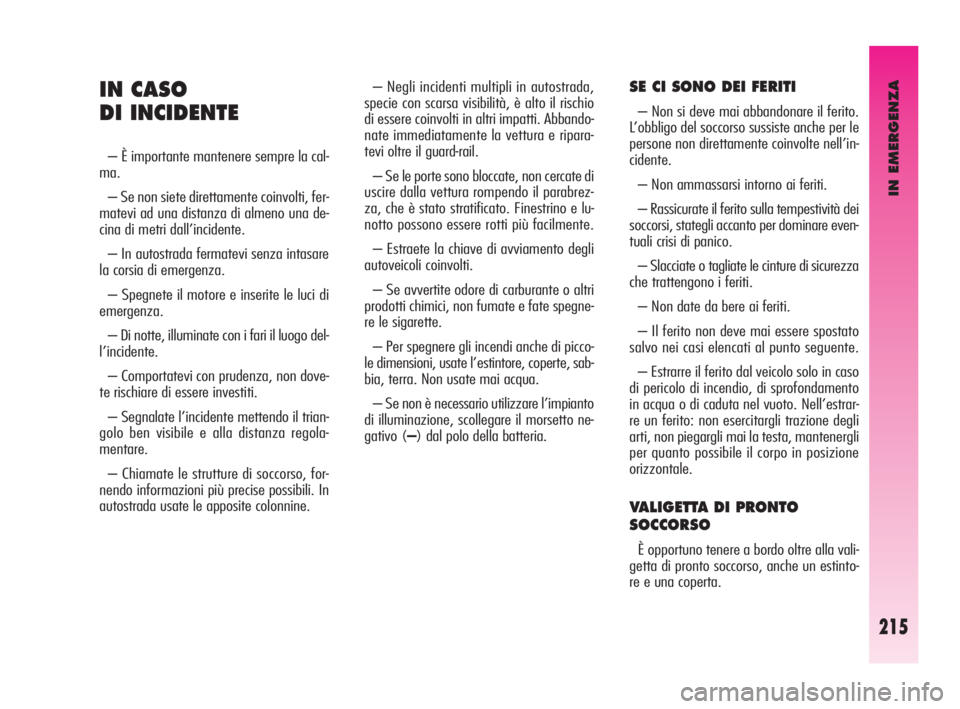

IN EMERGENZA
215
– Negli incidenti multipli in autostrada,
specie con scarsa visibilità, è alto il rischio
di essere coinvolti in altri impatti. Abbando-
nate immediatamente la vettura e ripara-
tevi oltre il guard-rail.
– Se le porte sono bloccate, non cercate di
uscire dalla vettura rompendo il parabrez-
za, che è stato stratificato. Finestrino e lu-
notto possono essere rotti più facilmente.
– Estraete la chiave di avviamento degli
autoveicoli coinvolti.
– Se avvertite odore di carburante o altri
prodotti chimici, non fumate e fate spegne-
re le sigarette.
– Per spegnere gli incendi anche di picco-
le dimensioni, usate l’estintore, coperte, sab-
bia, terra. Non usate mai acqua.
– Se non è necessario utilizzare l’impianto
di illuminazione, scollegare il morsetto ne-
gativo (–) dal polo della batteria.IN CASO
DI INCIDENTE
– È importante mantenere sempre la cal-
ma.
– Se non siete direttamente coinvolti, fer-
matevi ad una distanza di almeno una de-
cina di metri dall’incidente.
– In autostrada fermatevi senza intasare
la corsia di emergenza.
– Spegnete il motore e inserite le luci di
emergenza.
– Di notte, illuminate con i fari il luogo del-
l’incidente.
– Comportatevi con prudenza, non dove-
te rischiare di essere investiti.
– Segnalate l’incidente mettendo il trian-
golo ben visibile e alla distanza regola-
mentare.
– Chiamate le strutture di soccorso, for-
nendo informazioni più precise possibili. In
autostrada usate le apposite colonnine.
SE CI SONO DEI FERITI
– Non si deve mai abbandonare il ferito.
L’obbligo del soccorso sussiste anche per le
persone non direttamente coinvolte nell’in-
cidente.
– Non ammassarsi intorno ai feriti.
– Rassicurate il ferito sulla tempestività dei
soccorsi, stategli accanto per dominare even-
tuali crisi di panico.
– Slacciate o tagliate le cinture di sicurezza
che trattengono i feriti.
– Non date da bere ai feriti.
– Il ferito non deve mai essere spostato
salvo nei casi elencati al punto seguente.
– Estrarre il ferito dal veicolo solo in caso
di pericolo di incendio, di sprofondamento
in acqua o di caduta nel vuoto. Nell’estrar-
re un ferito: non esercitargli trazione degli
arti, non piegargli mai la testa, mantenergli
per quanto possibile il corpo in posizione
orizzontale.
VALIGETTA DI PRONTO
SOCCORSO
È opportuno tenere a bordo oltre alla vali-
getta di pronto soccorso, anche un estinto-
re e una coperta.
179-215 Alfa GT Q2 IT 7-07-2008 12:16 Pagina 215

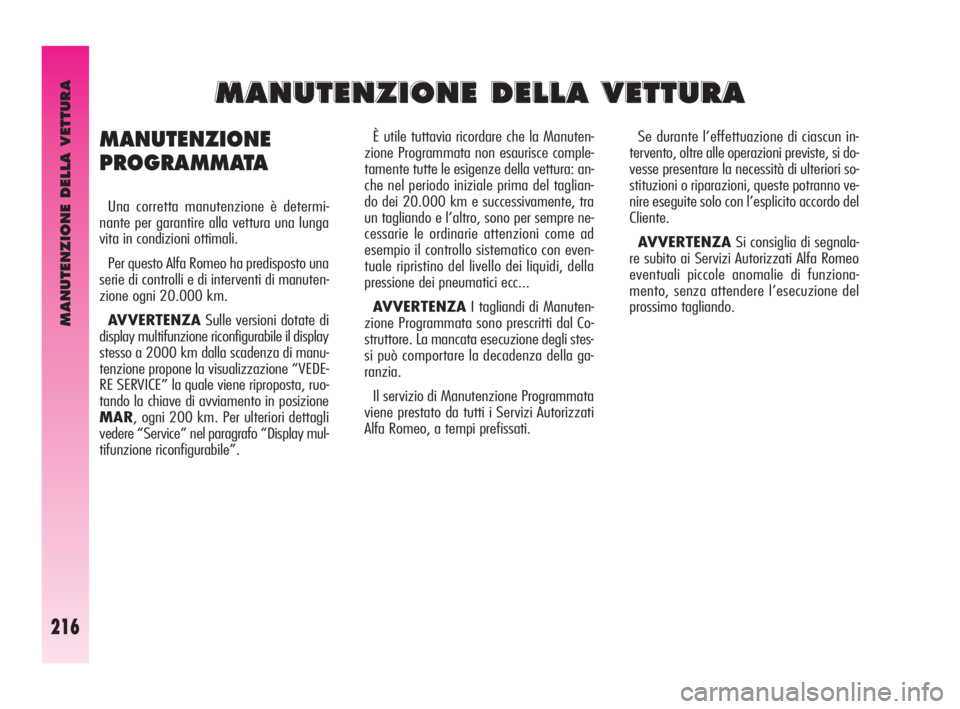

MANUTENZIONE DELLA VETTURA
216
È utile tuttavia ricordare che la Manuten-
zione Programmata non esaurisce comple-
tamente tutte le esigenze della vettura: an-
che nel periodo iniziale prima del taglian-
do dei 20.000 km e successivamente, tra
un tagliando e l’altro, sono per sempre ne-
cessarie le ordinarie attenzioni come ad
esempio il controllo sistematico con even-
tuale ripristino del livello dei liquidi, della
pressione dei pneumatici ecc...
AVVERTENZAI tagliandi di Manuten-
zione Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli stes-
si può comportare la decadenza della ga-
ranzia.
Il servizio di Manutenzione Programmata
viene prestato da tutti i Servizi Autorizzati
Alfa Romeo, a tempi prefissati.Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si do-
vesse presentare la necessità di ulteriori so-
stituzioni o riparazioni, queste potranno ve-
nire eseguite solo con l’esplicito accordo del
Cliente.
AVVERTENZASi consiglia di segnala-
re subito ai Servizi Autorizzati Alfa Romeo
eventuali piccole anomalie di funziona-
mento, senza attendere l’esecuzione del
prossimo tagliando. MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire alla vettura una lunga
vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto una
serie di controlli e di interventi di manuten-
zione ogni 20.000 km.
AVVERTENZASulle versioni dotate di
display multifunzione riconfigurabile il display
stesso a 2000 km dalla scadenza di manu-
tenzione propone la visualizzazione “VEDE-
RE SERVICE” la quale viene riproposta, ruo-
tando la chiave di avviamento in posizione
MAR, ogni 200 km. Per ulteriori dettagli
vedere “Service” nel paragrafo “Display mul-
tifunzione riconfigurabile”.
M M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E
D D
E E
L L
L L
A A
V V
E E
T T
T T
U U
R R
A A
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 216

MANUTENZIONE DELLA VETTURA
217

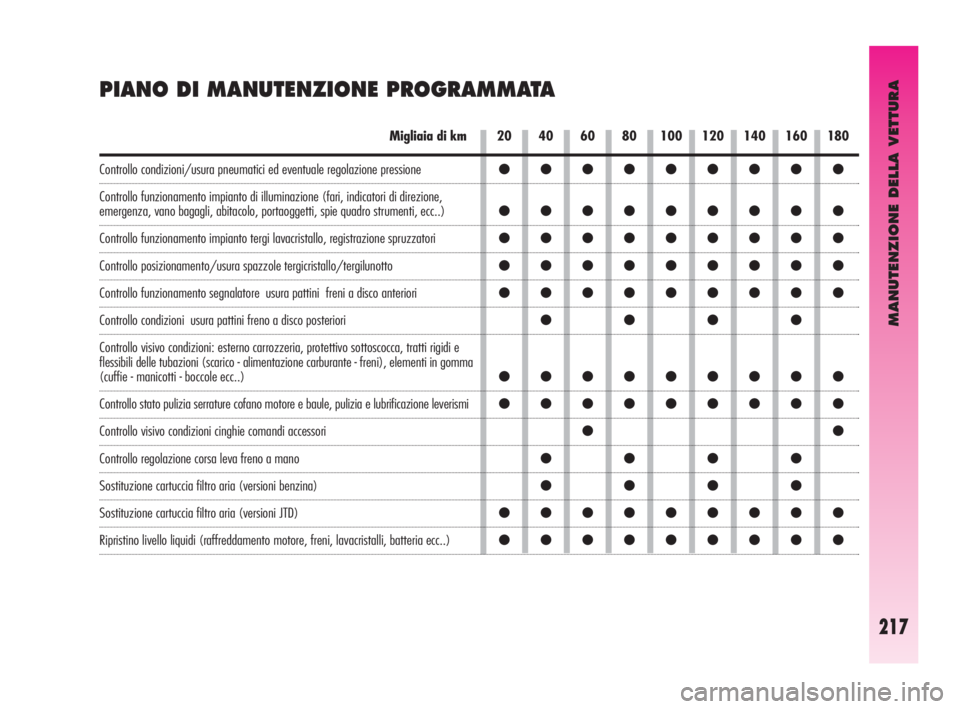

PIANO DI MANUTENZIONE PROGRAMMATA
20 40 60 80 100 120 140 160 180Migliaia di km
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, portaoggetti, spie quadro strumenti, ecc..)
Controllo funzionamento impianto tergi lavacristallo, registrazione spruzzatori
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo funzionamento segnalatore usura pattini freni a disco anteriori
Controllo condizioni usura pattini freno a disco posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico - alimentazione carburante - freni), elementi in gomma
(cuffie - manicotti - boccole ecc..)
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrificazione leverismi
Controllo visivo condizioni cinghie comandi accessori
Controllo regolazione corsa leva freno a mano
Sostituzione cartuccia filtro aria (versioni benzina)
Sostituzione cartuccia filtro aria (versioni JTD)
Ripristino livello liquidi (raffreddamento motore, freni, lavacristalli, batteria ecc..)
●●●●●●●●●
●●●●●●●●●
●●●●●●●●●
●●●●●●●●●
●●●●●●●●●
●●●●
●●●●●●●●●
●●●●●●●●●
●●
●●●●
●●●●
●●●●●●●●●
●●●●●●●●●
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 217

●●●●●●●●●
●●
●●●●
●●●●
●●
●
●●●
●
●
●
●●●●●●●●●
●●●●●●●●●
●●●
●●●●●●●●●
●●●●●●●●●
MANUTENZIONE DELLA VETTURA
218

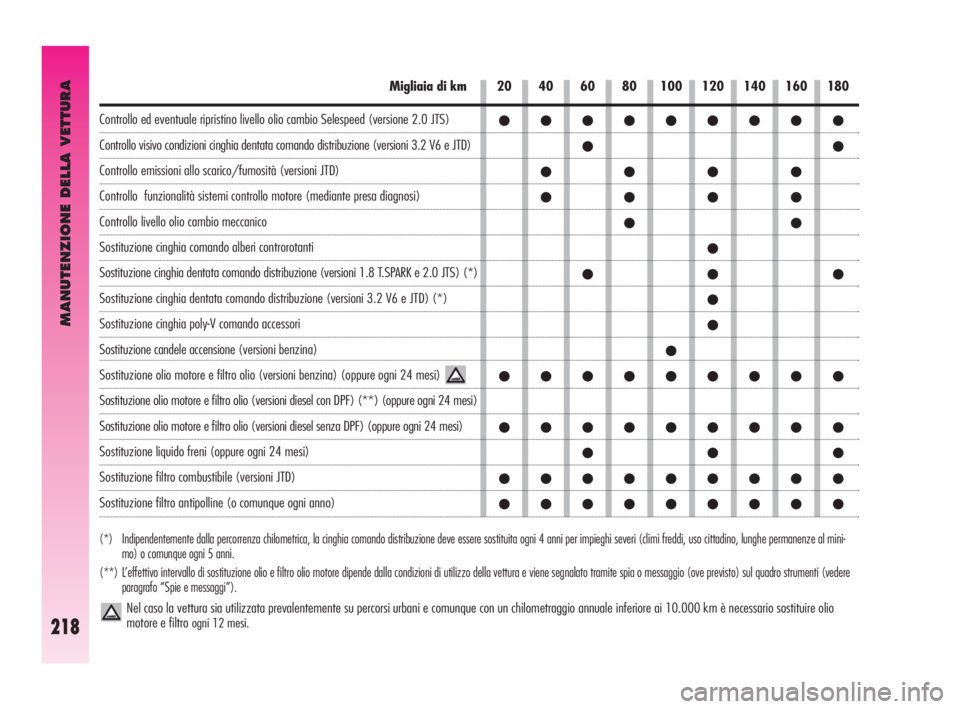

20 40 60 80 100 120 140 160 180Migliaia di km
Controllo ed eventuale ripristino livello olio cambio Selespeed (versione 2.0 JTS)
Controllo visivo condizioni cinghia dentata comando distribuzione (versioni 3.2 V6 e JTD)
Controllo emissioni allo scarico/fumosità (versioni JTD)
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Controllo livello olio cambio meccanico
Sostituzione cinghia comando alberi controrotanti
Sostituzione cinghia dentata comando distribuzione (versioni 1.8 T.SPARK e 2.0 JTS) (*)
Sostituzione cinghia dentata comando distribuzione (versioni 3.2 V6 e JTD) (*)
Sostituzione cinghia poly-V comando accessori
Sostituzione candele accensione(versioni benzina)
Sostituzione olio motore e filtro olio (versioni benzina) (oppure ogni 24 mesi)
Sostituzione olio motore e filtro olio (versioni diesel con DPF) (**) (oppure ogni 24 mesi)
Sostituzione olio motore e filtro olio (versioni diesel senza DPF) (oppure ogni 24 mesi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro combustibile (versioni JTD)
Sostituzione filtro antipolline (o comunque ogni anno)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al mini-
mo) o comunque ogni 5 anni.
(**) L’effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizioni di utilizzo della vettura e viene segnalato tramite spia o messaggio (ove previsto) sul quadro strumenti (vedere
paragrafo “Spie e messaggi”).
Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio
motore e filtro ogni 12 mesi.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 218

MANUTENZIONE DELLA VETTURA
219

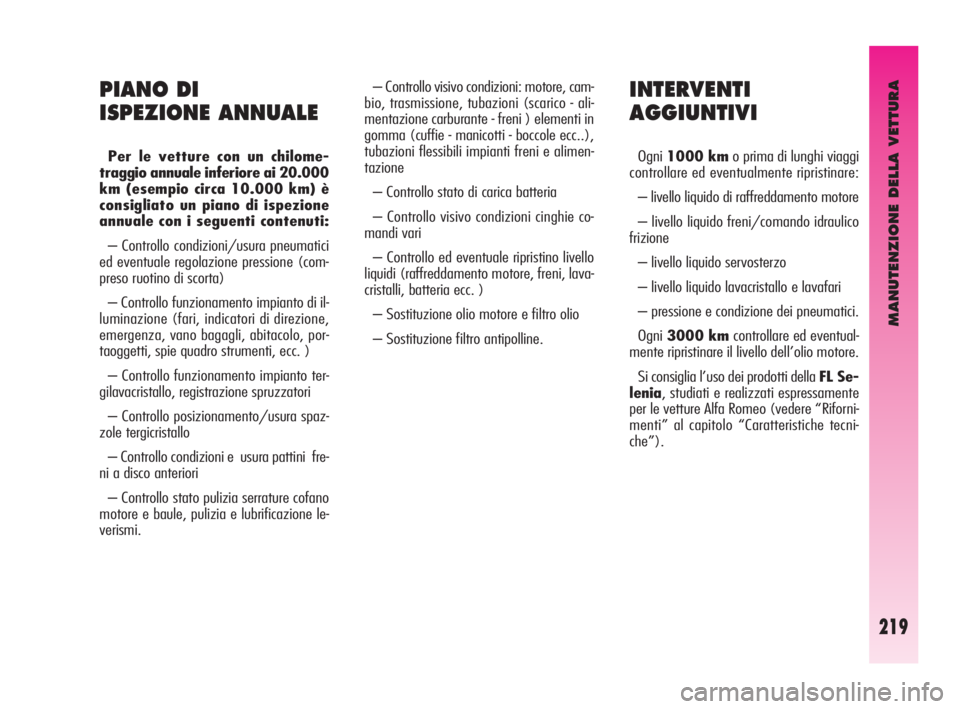

INTERVENTI
AGGIUNTIVI
Ogni1000 kmo prima di lunghi viaggi
controllare ed eventualmente ripristinare:
– livello liquido di raffreddamento motore
– livello liquido freni/comando idraulico
frizione
– livello liquido servosterzo
– livello liquido lavacristallo e lavafari
– pressione e condizione dei pneumatici.
Ogni3000 kmcontrollare ed eventual-
mente ripristinare il livello dell’olio motore.
Si consiglia l’uso dei prodotti della FL Se-
lenia, studiati e realizzati espressamente
per le vetture Alfa Romeo (vedere “Riforni-
menti” al capitolo “Caratteristiche tecni-
che”).
PIANO DI
ISPEZIONE ANNUALE
Per le vetture con un chilome-
traggio annuale inferiore ai 20.000
km (esempio circa 10.000 km) è
consigliato un piano di ispezione
annuale con i seguenti contenuti:
– Controllo condizioni/usura pneumatici
ed eventuale regolazione pressione (com-
preso ruotino di scorta)
– Controllo funzionamento impianto di il-
luminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, por-
taoggetti, spie quadro strumenti, ecc. )
– Controllo funzionamento impianto ter-
gilavacristallo, registrazione spruzzatori
– Controllo posizionamento/usura spaz-
zole tergicristallo
– Controllo condizioni e usura pattini fre-
ni a disco anteriori
– Controllo stato pulizia serrature cofano
motore e baule, pulizia e lubrificazione le-
verismi.– Controllo visivo condizioni: motore, cam-
bio, trasmissione, tubazioni (scarico - ali-
mentazione carburante - freni ) elementi in
gomma (cuffie - manicotti - boccole ecc..),
tubazioni flessibili impianti freni e alimen-
tazione
– Controllo stato di carica batteria
– Controllo visivo condizioni cinghie co-
mandi vari
– Controllo ed eventuale ripristino livello
liquidi (raffreddamento motore, freni, lava-
cristalli, batteria ecc. )
– Sostituzione olio motore e filtro olio
– Sostituzione filtro antipolline.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 219

MANUTENZIONE DELLA VETTURA
220

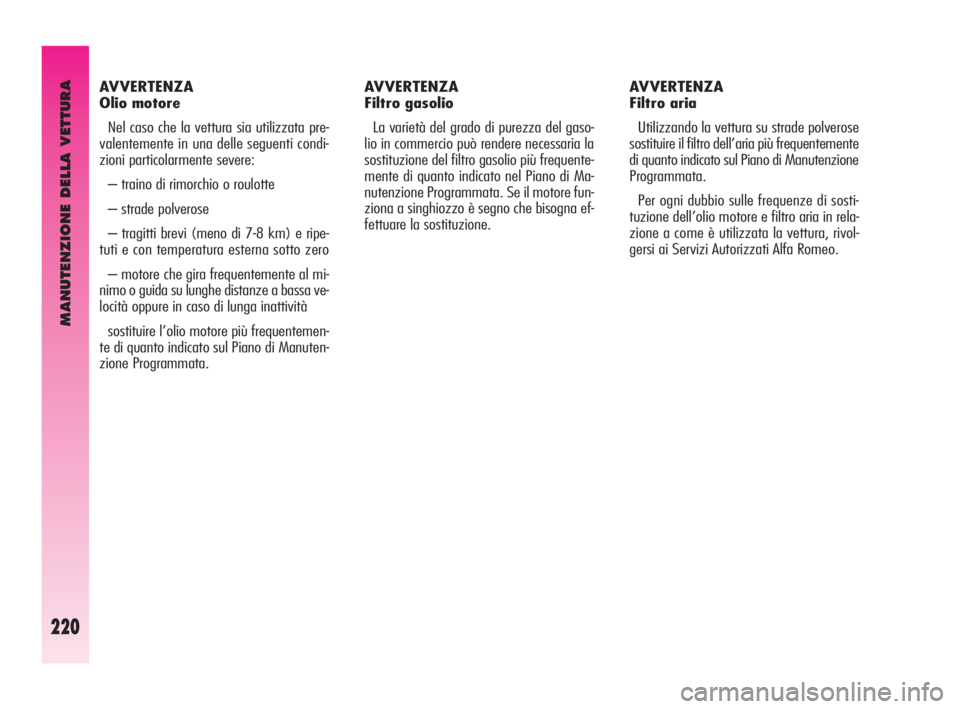

AVVERTENZA
Olio motore
Nel caso che la vettura sia utilizzata pre-
valentemente in una delle seguenti condi-
zioni particolarmente severe:
– traino di rimorchio o roulotte
– strade polverose
– tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto zero
– motore che gira frequentemente al mi-
nimo o guida su lunghe distanze a bassa ve-
locità oppure in caso di lunga inattività
sostituire l’olio motore più frequentemen-
te di quanto indicato sul Piano di Manuten-
zione Programmata.AVVERTENZA
Filtro gasolio
La varietà del grado di purezza del gaso-
lio in commercio può rendere necessaria la
sostituzione del filtro gasolio più frequente-
mente di quanto indicato nel Piano di Ma-
nutenzione Programmata. Se il motore fun-
ziona a singhiozzo è segno che bisogna ef-
fettuare la sostituzione.AVVERTENZA
Filtro aria
Utilizzando la vettura su strade polverose
sostituire il filtro dell’aria più frequentemente
di quanto indicato sul Piano di Manutenzione
Programmata.
Per ogni dubbio sulle frequenze di sosti-
tuzione dell’olio motore e filtro aria in rela-
zione a come è utilizzata la vettura, rivol-
gersi ai Servizi Autorizzati Alfa Romeo.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 220

MANUTENZIONE DELLA VETTURA
221

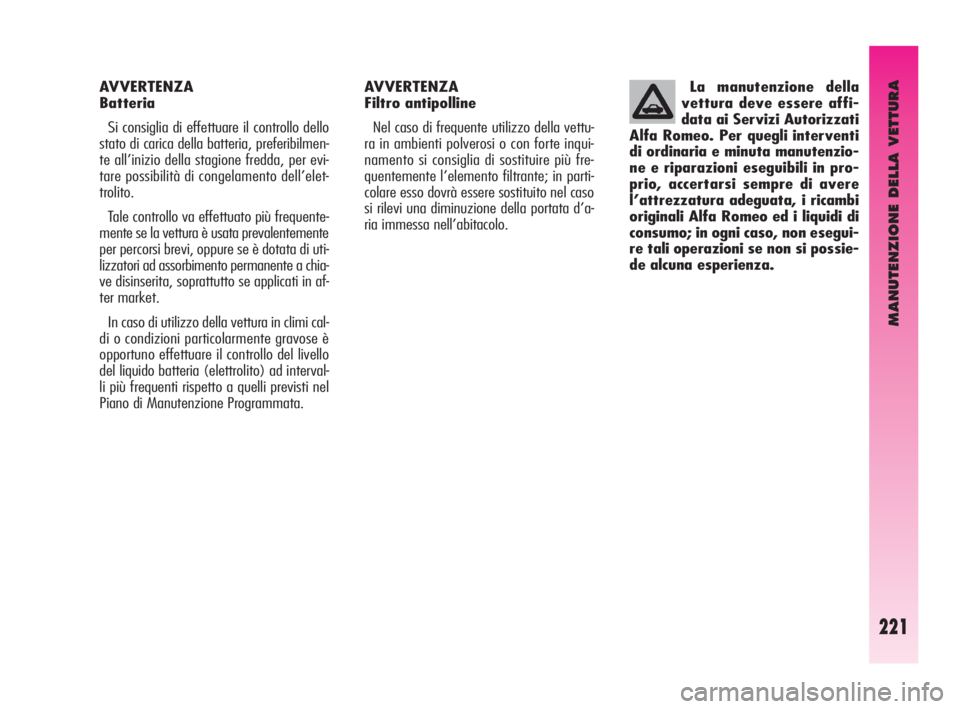

La manutenzione della
vettura deve essere affi-
data ai Servizi Autorizzati
Alfa Romeo. Per quegli interventi
di ordinaria e minuta manutenzio-
ne e riparazioni eseguibili in pro-
prio, accertarsi sempre di avere
l’attrezzatura adeguata, i ricambi
originali Alfa Romeo ed i liquidi di
consumo; in ogni caso, non esegui-
re tali operazioni se non si possie-
de alcuna esperienza.AVVERTENZA
Filtro antipolline
Nel caso di frequente utilizzo della vettu-
ra in ambienti polverosi o con forte inqui-
namento si consiglia di sostituire più fre-
quentemente l’elemento filtrante; in parti-
colare esso dovrà essere sostituito nel caso
si rilevi una diminuzione della portata d’a-
ria immessa nell’abitacolo. AVVERTENZA
Batteria
Si consiglia di effettuare il controllo dello
stato di carica della batteria, preferibilmen-
te all’inizio della stagione fredda, per evi-
tare possibilità di congelamento dell’elet-
trolito.
Tale controllo va effettuato più frequente-
mente se la vettura è usata prevalentemente
per percorsi brevi, oppure se è dotata di uti-
lizzatori ad assorbimento permanente a chia-
ve disinserita, soprattutto se applicati in af-
ter market.
In caso di utilizzo della vettura in climi cal-
di o condizioni particolarmente gravose è
opportuno effettuare il controllo del livello
del liquido batteria (elettrolito) ad interval-
li più frequenti rispetto a quelli previsti nel
Piano di Manutenzione Programmata.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 221

MANUTENZIONE DELLA VETTURA
222

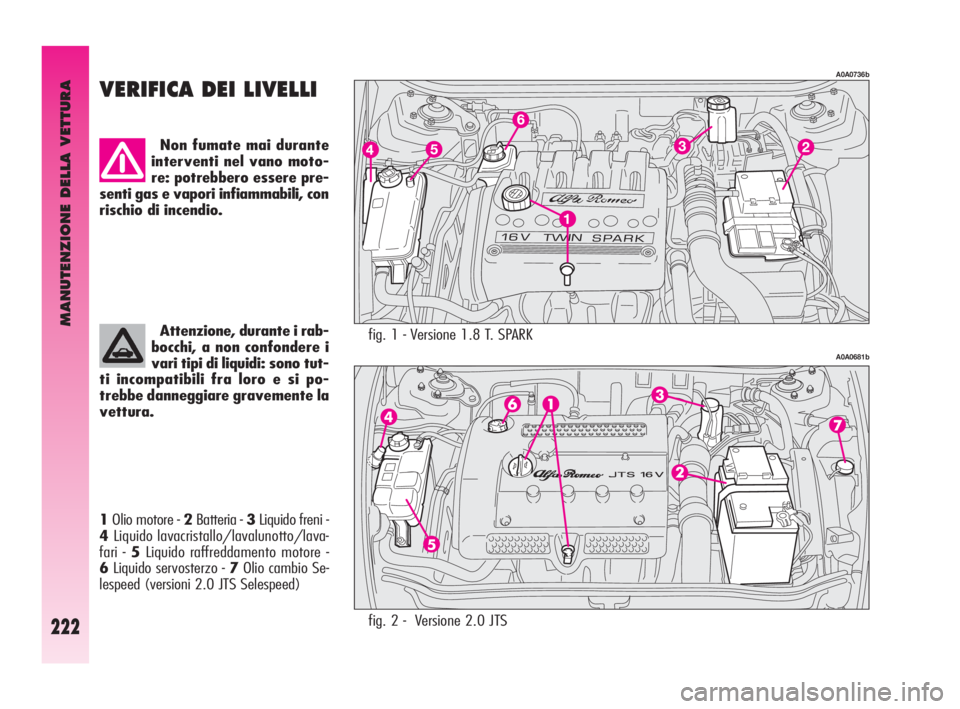

fig. 1 - Versione 1.8 T. SPARK
A0A0736b
A0A0681b
VERIFICA DEI LIVELLI
Non fumate mai durante
interventi nel vano moto-
re: potrebbero essere pre-
senti gas e vapori infiammabili, con
rischio di incendio.
Attenzione, durante i rab-
bocchi, a non confondere i
vari tipi di liquidi: sono tut-
ti incompatibili fra loro e si po-
trebbe danneggiare gravemente la
vettura.
fig. 2 - Versione 2.0 JTS 1Olio motore - 2Batteria - 3Liquido freni -
4Liquido lavacristallo/lavalunotto/lava-
fari - 5Liquido raffreddamento motore -
6Liquido servosterzo - 7Olio cambio Se-
lespeed (versioni 2.0 JTS Selespeed)
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 222
