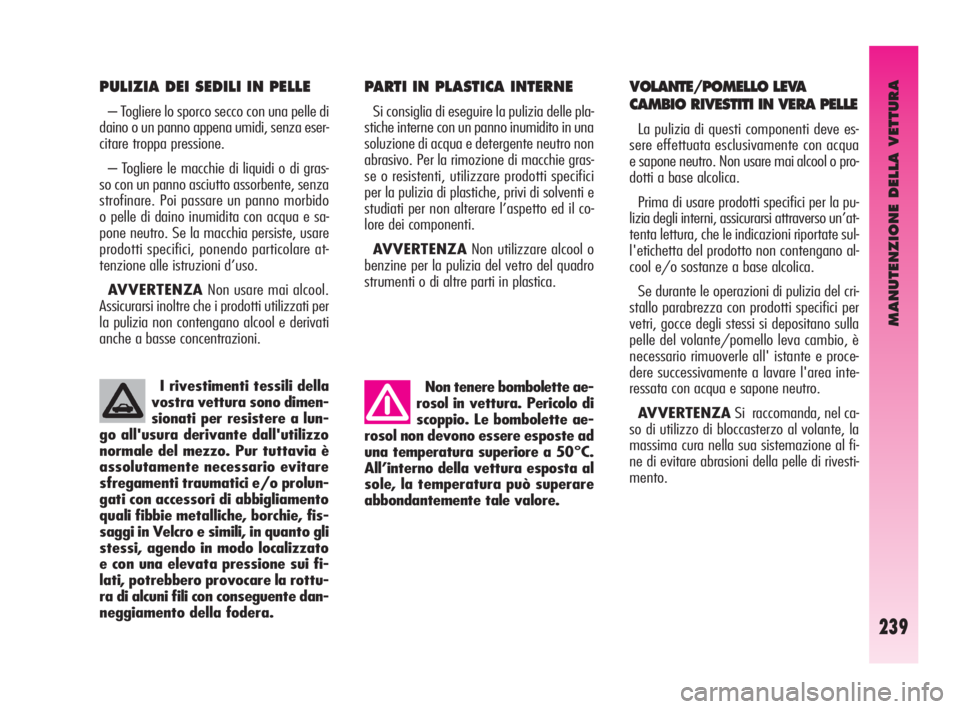

MANUTENZIONE DELLA VETTURA
239
Non tenere bombolette ae-
rosol in vettura. Pericolo di
scoppio. Le bombolette ae-
rosol non devono essere esposte ad
una temperatura superiore a 50°C.
All’interno della vettura esposta al
sole, la temperatura può superare
abbondantemente tale valore.
PARTI IN PLASTICA INTERNE
Si consiglia di eseguire la pulizia delle pla-
stiche interne con un panno inumidito in una
soluzione di acqua e detergente neutro non
abrasivo. Per la rimozione di macchie gras-
se o resistenti, utilizzare prodotti specifici
per la pulizia di plastiche, privi di solventi e
studiati per non alterare l’aspetto ed il co-
lore dei componenti.
AVVERTENZANon utilizzare alcool o
benzine per la pulizia del vetro del quadro
strumenti o di altre parti in plastica.
VOLANTE/POMELLO LEVA
CAMBIO RIVESTITI IN VERA PELLE
La pulizia di questi componenti deve es-
sere effettuata esclusivamente con acqua
e sapone neutro. Non usare mai alcool o pro-
dotti a base alcolica.
Prima di usare prodotti specifici per la pu-
lizia degli interni, assicurarsi attraverso un’at-
tenta lettura, che le indicazioni riportate sul-
l'etichetta del prodotto non contengano al-
cool e/o sostanze a base alcolica.
Se durante le operazioni di pulizia del cri-
stallo parabrezza con prodotti specifici per
vetri, gocce degli stessi si depositano sulla
pelle del volante/pomello leva cambio, è
necessario rimuoverle all' istante e proce-
dere successivamente a lavare l'area inte-
ressata con acqua e sapone neutro.
AVVERTENZASi raccomanda, nel ca-
so di utilizzo di bloccasterzo al volante, la
massima cura nella sua sistemazione al fi-
ne di evitare abrasioni della pelle di rivesti-
mento.
PULIZIA DEI SEDILI IN PELLE
– Togliere lo sporco secco con una pelle di
daino o un panno appena umidi, senza eser-
citare troppa pressione.
– Togliere le macchie di liquidi o di gras-
so con un panno asciutto assorbente, senza
strofinare. Poi passare un panno morbido
o pelle di daino inumidita con acqua e sa-
pone neutro. Se la macchia persiste, usare
prodotti specifici, ponendo particolare at-
tenzione alle istruzioni d’uso.
AVVERTENZANon usare mai alcool.
Assicurarsi inoltre che i prodotti utilizzati per
la pulizia non contengano alcool e derivati
anche a basse concentrazioni.
I rivestimenti tessili della
vostra vettura sono dimen-
sionati per resistere a lun-
go all'usura derivante dall'utilizzo
normale del mezzo. Pur tuttavia è
assolutamente necessario evitare
sfregamenti traumatici e/o prolun-
gati con accessori di abbigliamento
quali fibbie metalliche, borchie, fis-
saggi in Velcro e simili, in quanto gli
stessi, agendo in modo localizzato
e con una elevata pressione sui fi-
lati, potrebbero provocare la rottu-
ra di alcuni fili con conseguente dan-
neggiamento della fodera.
216-239 Alfa GT Q2 IT 21-07-2008 8:37 Pagina 239

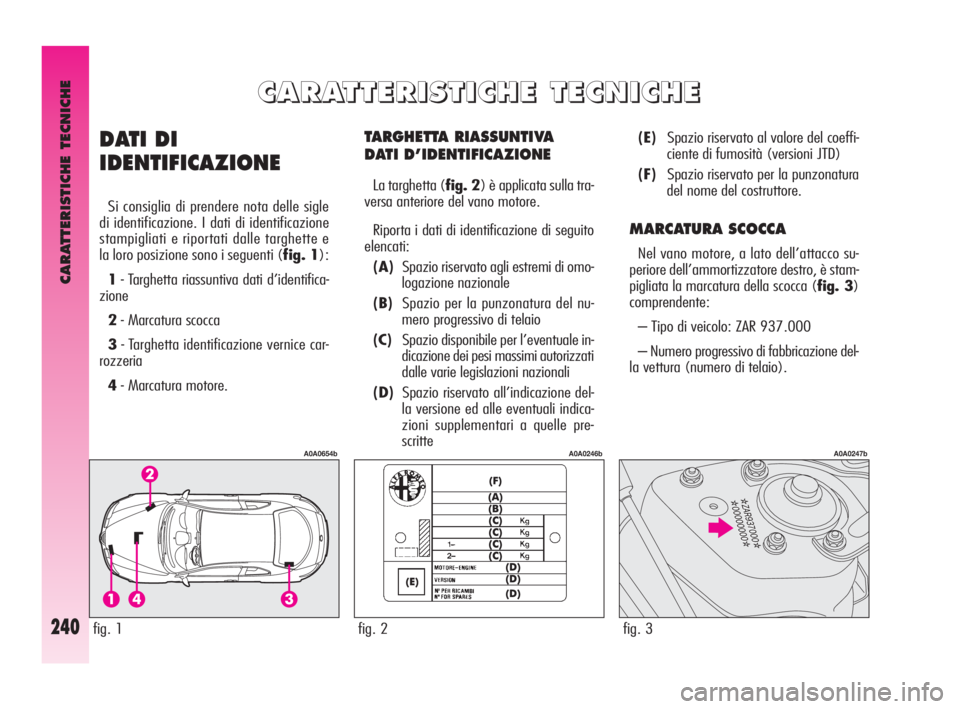

CARATTERISTICHE TECNICHE
240
TARGHETTA RIASSUNTIVA
DATI D’IDENTIFICAZIONE
La targhetta (fig. 2) è applicata sulla tra-
versa anteriore del vano motore.
Riporta i dati di identificazione di seguito
elencati:
(A)Spazio riservato agli estremi di omo-
logazione nazionale
(B)Spazio per la punzonatura del nu-
mero progressivo di telaio
(C)Spazio disponibile per l’eventuale in-
dicazione dei pesi massimi autorizzati
dalle varie legislazioni nazionali
(D)Spazio riservato all’indicazione del-
la versione ed alle eventuali indica-
zioni supplementari a quelle pre-
scritte(E)Spazio riservato al valore del coeffi-
ciente di fumosità (versioni JTD)
(F)Spazio riservato per la punzonatura
del nome del costruttore.
MARCATURA SCOCCA
Nel vano motore, a lato dell’attacco su-
periore dell’ammortizzatore destro, è stam-
pigliata la marcatura della scocca (fig. 3)
comprendente:
– Tipo di veicolo: ZAR 937.000
– Numero progressivo di fabbricazione del-
la vettura (numero di telaio).
DATI DI
IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle
di identificazione. I dati di identificazione
stampigliati e riportati dalle targhette e
la loro posizione sono i seguenti (fig. 1):
1- Targhetta riassuntiva dati d’identifica-
zione
2- Marcatura scocca
3- Targhetta identificazione vernice car-
rozzeria
4- Marcatura motore.
C C
A A
R R
A A
T T
T T
E E
R R
I I
S S
T T
I I
C C
H H
E E
T T
E E
C C
N N
I I
C C
H H
E E
fig. 1
A0A0654b
fig. 2
A0A0246b
fig. 3
A0A0247b
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 240

CARATTERISTICHE TECNICHE
241

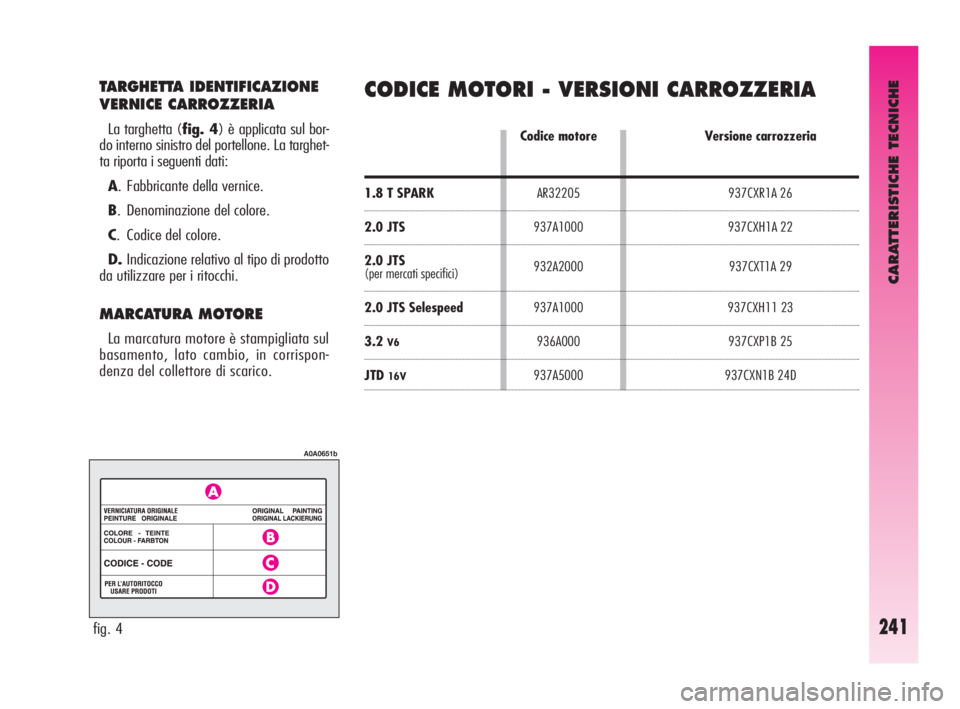

TARGHETTA IDENTIFICAZIONE
VERNICE CARROZZERIA
La targhetta (fig. 4) è applicata sul bor-
do interno sinistro del portellone. La targhet-
ta riporta i seguenti dati:
A. Fabbricante della vernice.
B. Denominazione del colore.
C. Codice del colore.
D.Indicazione relativo al tipo di prodotto
da utilizzare per i ritocchi.
MARCATURA MOTORE
La marcatura motore è stampigliata sul
basamento, lato cambio, in corrispon-
denza del collettore di scarico.
CODICE MOTORI - VERSIONI CARROZZERIA
fig. 4
A0A0651b
Codice motore Versione carrozzeria
1.8 T SPARKAR32205 937CXR1A 26
2.0 JTS937A1000 937CXH1A 22
2.0 JTS
932A2000 937CXT1A 29
(per mercati specifici)
2.0 JTS Selespeed937A1000 937CXH11 23
3.2V6936A000 937CXP1B 25
JTD16V937A5000 937CXN1B 24D
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 241

CARATTERISTICHE TECNICHE
242
MOTORE
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE):
kW
CV
regime corrispondente giri/min
Coppia massima (CEE):
Nm
kgm
regime corrispondente giri/min
Candele di accensione (*)
Carburante
2.0 JTS
2.0 JTS
Selespeed
937A1000
Otto
4 in linea
83 x 91
1970
11,5 : 1
121
165
6400
206
21
3250
NGK PFR6B
NGK BKR6EKPA
Benzina verde
senza piombo
95 RON2.0 JTS (**)
932A2000
Otto
4 in linea
83 x 91
1970
11,5 : 1
119
163
6400
201
20
3250
NGK PFR6B
NGK BKR6EKPA
Benzina verde
senza piombo
95 RONJTD16V
937A5000
Diesel
4 in linea
82 x 90,4
1910
17,5 : 1
110
150
4000
305
31
2000
Gasolio per
autotrazione
(specifica EN 590) 3.2
V6
936A000
Otto
6 a V di 60°
93 x 78
3179
10 : 1
176,5
240
6200
300
30,6
4800
NGK PFR6B
Benzina verde
senza piombo
95 RON
(*) Per ogni cilindro sono previste due candele diverse, una per tipo (**) Per versioni/mercati ove previsto1.8 T. SPARK
AR32205
Otto
4 in linea
82,7
1747
11,5 : 1
103
140
6500
163
16,6
3900
NGK PFR6B+
NGK PMR7A
NGK BKR6EKPA+
NGK PMR7A
Benzina verde
senza piombo
95 RON
Per la sostituzione delle candele rivolgersi ai Servizi Autorizzati Alfa Romeo.
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 242

CARATTERISTICHE TECNICHE
243

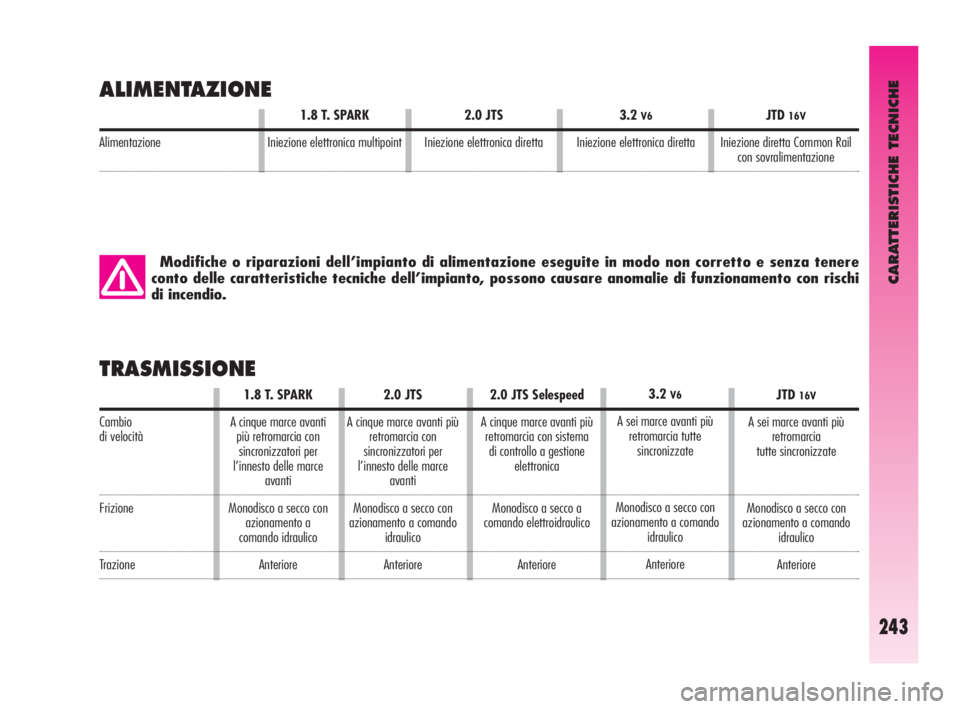

ALIMENTAZIONE
Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e senza tenere
conto delle caratteristiche tecniche dell’impianto, possono causare anomalie di funzionamento con rischi
di incendio.
TRASMISSIONE
Alimentazione
2.0 JTS
Iniezione elettronica diretta
Cambio
di velocità
Frizione
Trazione
2.0 JTS
A cinque marce avanti più
retromarcia con
sincronizzatori per
l’innesto delle marce
avanti
Monodisco a secco con
azionamento a comando
idraulico
Anteriore
JTD16V
A sei marce avanti più
retromarcia
tutte sincronizzate
Monodisco a secco con
azionamento a comando
idraulico
Anteriore
JTD16V
Iniezione diretta Common Rail
con sovralimentazione
3.2V6
Iniezione elettronica diretta
3.2V6
A sei marce avanti più
retromarcia tutte
sincronizzate
Monodisco a secco con
azionamento a comando
idraulico
Anteriore
2.0 JTS Selespeed
A cinque marce avanti più
retromarcia con sistema
di controllo a gestione
elettronica
Monodisco a secco a
comando elettroidraulico
Anteriore
1.8 T. SPARK
Iniezione elettronica multipoint
1.8 T. SPARK
A cinque marce avanti
più retromarcia con
sincronizzatori per
l’innesto delle marce
avanti
Monodisco a secco con
azionamento a
comando idraulico
Anteriore
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 243

CARATTERISTICHE TECNICHE
244

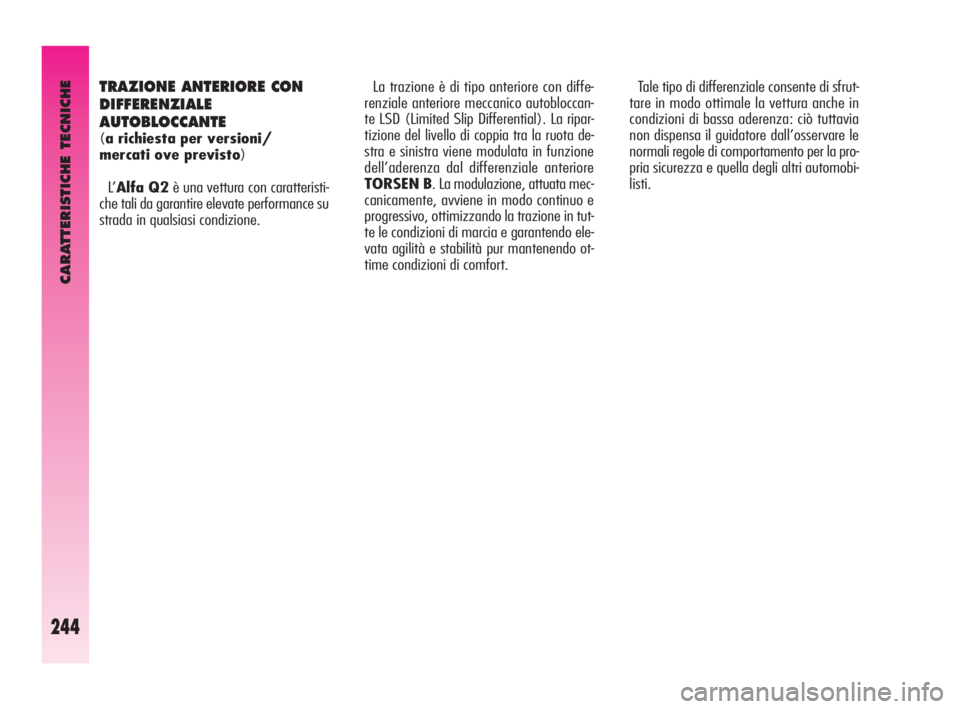

TRAZIONE ANTERIORE CON
DIFFERENZIALE
AUTOBLOCCANTE
(a richiesta per versioni/
mercati ove previsto)
L’Alfa Q2è una vettura con caratteristi-
che tali da garantire elevate performance su
strada in qualsiasi condizione.Tale tipo di differenziale consente di sfrut-
tare in modo ottimale la vettura anche in
condizioni di bassa aderenza: ciò tuttavia
non dispensa il guidatore dall’osservare le
normali regole di comportamento per la pro-
pria sicurezza e quella degli altri automobi-
listi. La trazione è di tipo anteriore con diffe-
renziale anteriore meccanico autobloccan-
te LSD (Limited Slip Differential). La ripar-
tizione del livello di coppia tra la ruota de-
stra e sinistra viene modulata in funzione
dell’aderenza dal differenziale anteriore
TORSEN B. La modulazione, attuata mec-
canicamente, avviene in modo continuo e
progressivo, ottimizzando la trazione in tut-
te le condizioni di marcia e garantendo ele-
vata agilità e stabilità pur mantenendo ot-
time condizioni di comfort.
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 244

CARATTERISTICHE TECNICHE
245

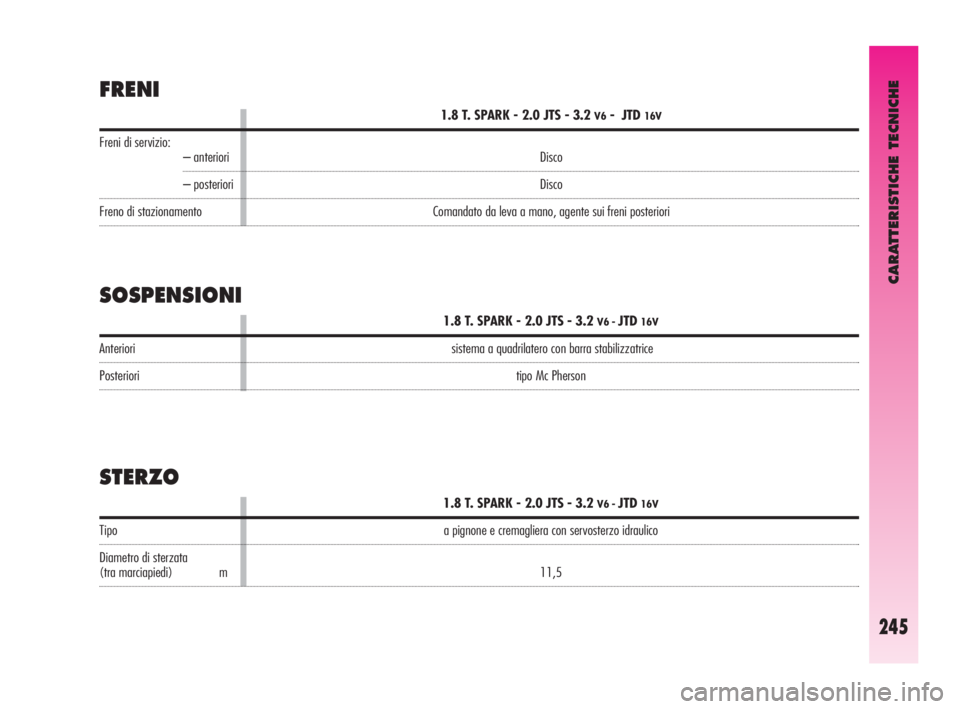

Freni di servizio:– anteriori
– posteriori
Freno di stazionamento
FRENI
Anteriori
Posteriori
Tipo
Diametro di sterzata
(tra marciapiedi) m
1.8 T. SPARK - 2.0 JTS - 3.2 V6 - JTD16V
a pignone e cremagliera con servosterzo idraulico
11,5
SOSPENSIONI
STERZO
1.8 T. SPARK - 2.0 JTS - 3.2 V6- JTD16V
Disco
Disco
Comandato da leva a mano, agente sui freni posteriori
1.8 T. SPARK - 2.0 JTS - 3.2 V6 - JTD16V
sistema a quadrilatero con barra stabilizzatrice
tipo Mc Pherson
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 245

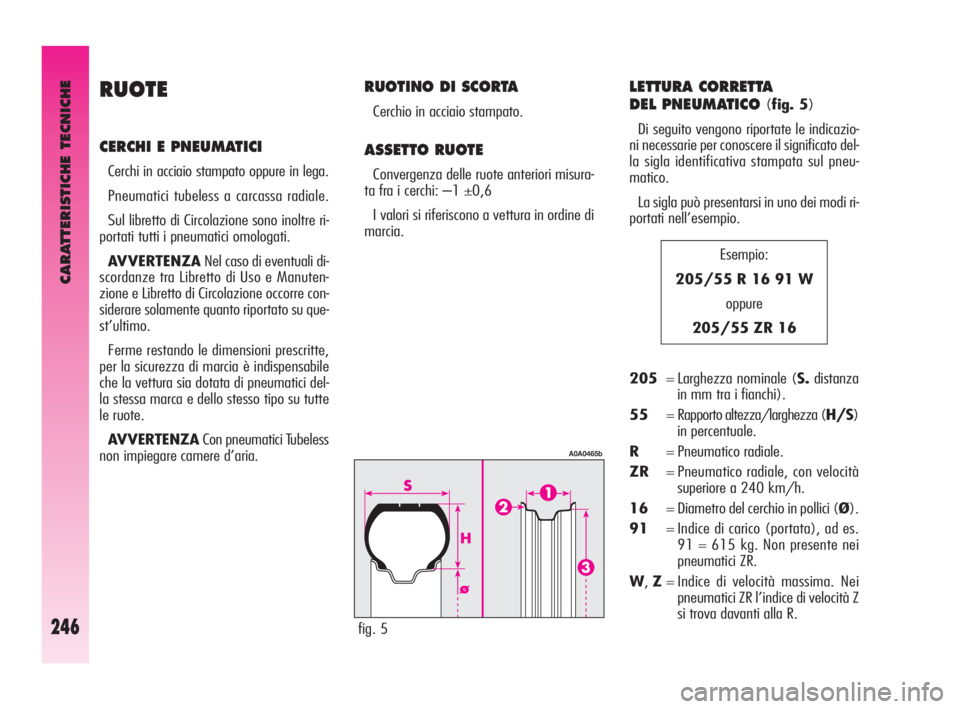

RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici tubeless a carcassa radiale.
Sul libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZANel caso di eventuali di-
scordanze tra Libretto di Uso e Manuten-
zione e Libretto di Circolazione occorre con-
siderare solamente quanto riportato su que-
st’ultimo.
Ferme restando le dimensioni prescritte,
per la sicurezza di marcia è indispensabile
che la vettura sia dotata di pneumatici del-
la stessa marca e dello stesso tipo su tutte
le ruote.
AVVERTENZACon pneumatici Tubeless
non impiegare camere d’aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato.
ASSETTO RUOTE
Convergenza delle ruote anteriori misura-
ta fra i cerchi: –1 ±0,6
I valori si riferiscono a vettura in ordine di
marcia.
Esempio:
205/55 R 16 91 W
oppure
205/55 ZR 16
LETTURA CORRETTA
DEL PNEUMATICO
(fig. 5)
Di seguito vengono riportate le indicazio-
ni necessarie per conoscere il significato del-
la sigla identificativa stampata sul pneu-
matico.
La sigla può presentarsi in uno dei modi ri-
portati nell’esempio.
205= Larghezza nominale (S.distanza
in mm tra i fianchi).
55= Rapporto altezza/larghezza (H/S)
in percentuale.
R= Pneumatico radiale.
ZR= Pneumatico radiale, con velocità
superiore a 240 km/h.
16= Diametro del cerchio in pollici (Ø).
91= Indice di carico (portata), ad es.
91 = 615 kg. Non presente nei
pneumatici ZR.
W,Z= Indice di velocità massima. Nei
pneumatici ZR l’indice di velocità Z
si trova davanti alla R.
fig. 5
A0A0465b
CARATTERISTICHE TECNICHE
246
240-256 Alfa GT Q2 IT 4-07-2008 14:23 Pagina 246
