2010 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

184
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

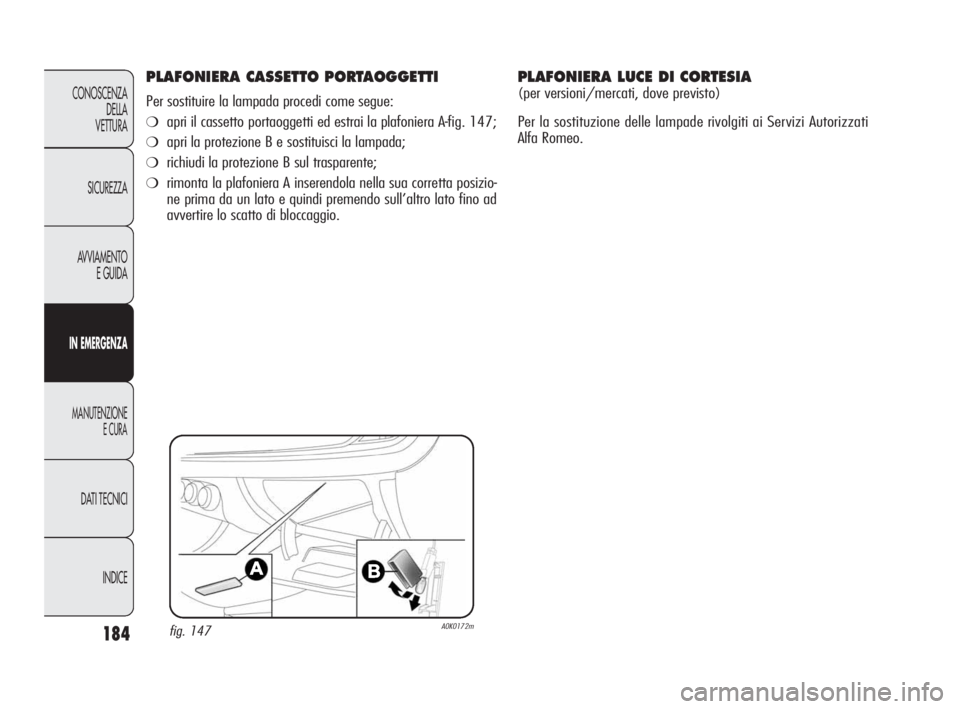

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada procedi come segue:
❍apri il cassetto portaoggetti ed estrai la plafoniera A-fig. 147;
❍apri la protezione B e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A inserendola nella sua corretta posizio-
ne prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 147A0K0172m
PLAFONIERA LUCE DI CORTESIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 184

185
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
PLAFONIERA LUCI POZZANGHERA
Per sostituire la lampada procedi come segue:
❍apri la porta (anteriore o posteriore) ed estrai la plafoniera
A-fig. 149;
❍apri la protezione B e sostituisci la lampada;
fig. 149A0K0149m
❍rimonta la protezione B sul trasparente;
❍rimonta la plafoniera inserendola nella sua corretta posizione
prima da un lato e quindi premendo sull’altro lato fino ad av-
vertire lo scatto di bloccaggio.
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 185

186
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

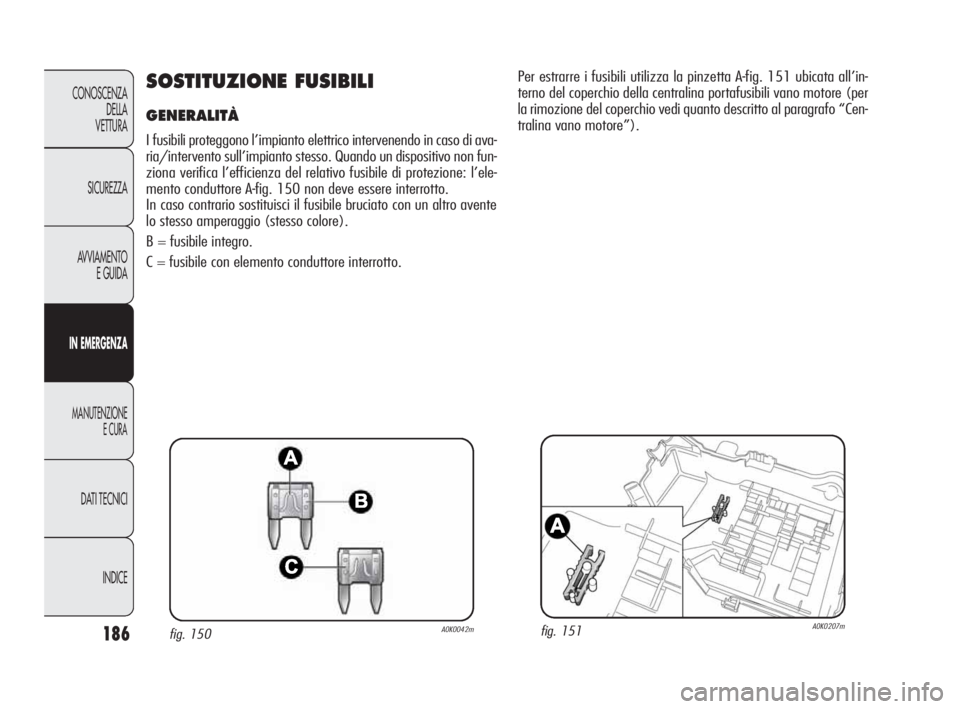

SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in caso di ava-
ria/intervento sull’impianto stesso. Quando un dispositivo non fun-
ziona verifica l’efficienza del relativo fusibile di protezione: l’ele-
mento conduttore A-fig. 150 non deve essere interrotto.
In caso contrario sostituisci il fusibile bruciato con un altro avente
lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
fig. 150A0K0042mfig. 151A0K0207m
Per estrarre i fusibili utilizza la pinzetta A-fig. 151 ubicata all’in-
terno del coperchio della centralina portafusibili vano motore (per
la rimozione del coperchio vedi quanto descritto al paragrafo “Cen-
tralina vano motore”).
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 186

187
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Nel caso il fusibile dovesse ulteriormente inter-
rompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
Non sostituire mai un fusibile guasto con fili me-
tallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile con un al-
tro avente amperaggio superiore; PERICOLO DI
INCENDIO.
Se un fusibile generale di protezione (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) interviene rivolgiti ai
Servizi Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tol-
to la chiave dal dispositivo di avviamento e di aver
spento e/o disinserito tutti gli utilizzatori.
Se un fusibile generale di protezione sistemi di si-
curezza (sistema air bag, sistema frenante), si-
stemi motopropulsore (sistema motore, sistema
cambio) o sistema guida interviene rivolgiti ai Servizi
Autorizzati Alfa Romeo.
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 187

188
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 153A0K0231m
Se devi lavare il vano motore fai atten-
zione a non insistere direttamente con il
getto d’acqua sulla centralina fusibili ed in
corrispondenza dei motorini tergicristalli.

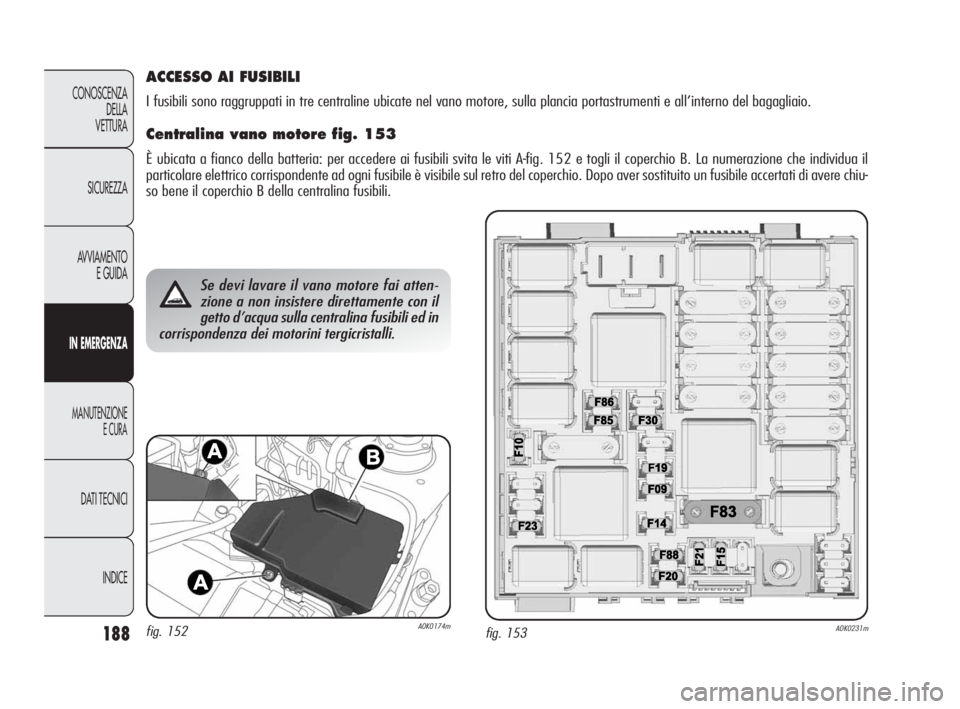

ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre centraline ubicate nel vano motore, sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore fig. 153
È ubicata a fianco della batteria: per accedere ai fusibili svita le viti A-fig. 152 e togli il coperchio B. La numerazione che individua il
particolare elettrico corrispondente ad ogni fusibile è visibile sul retro del coperchio. Dopo aver sostituito un fusibile accertati di avere chiu-
so bene il coperchio B della centralina fusibili.
fig. 152A0K0174m
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 188

189
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

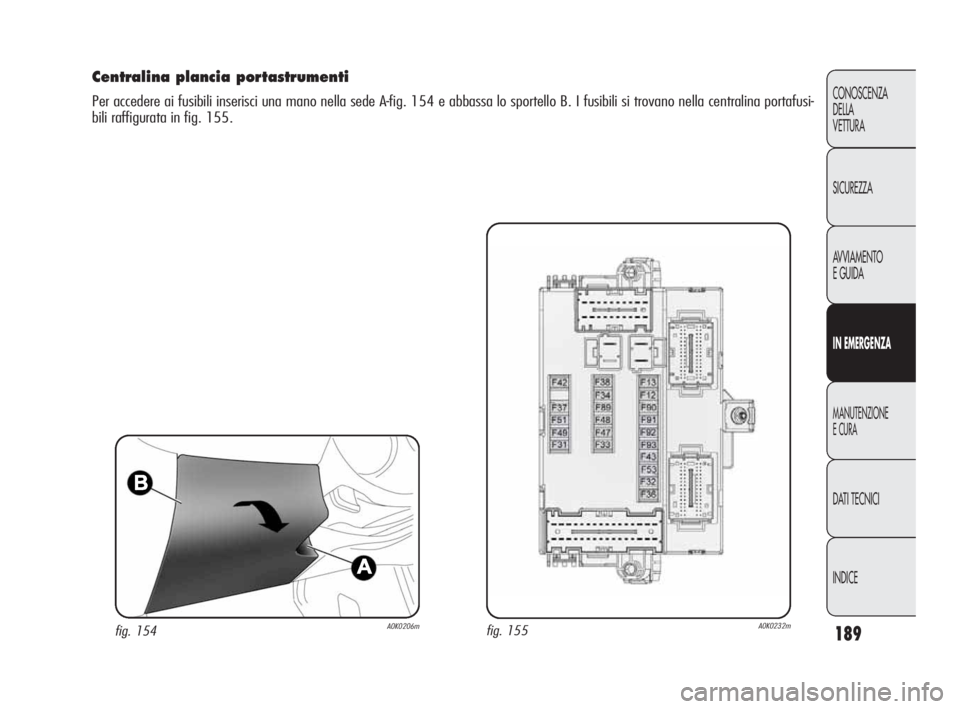

Centralina plancia portastrumenti
Per accedere ai fusibili inserisci una mano nella sede A-fig. 154 e abbassa lo sportello B. I fusibili si trovano nella centralina portafusi-
bili raffigurata in fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 189

190
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

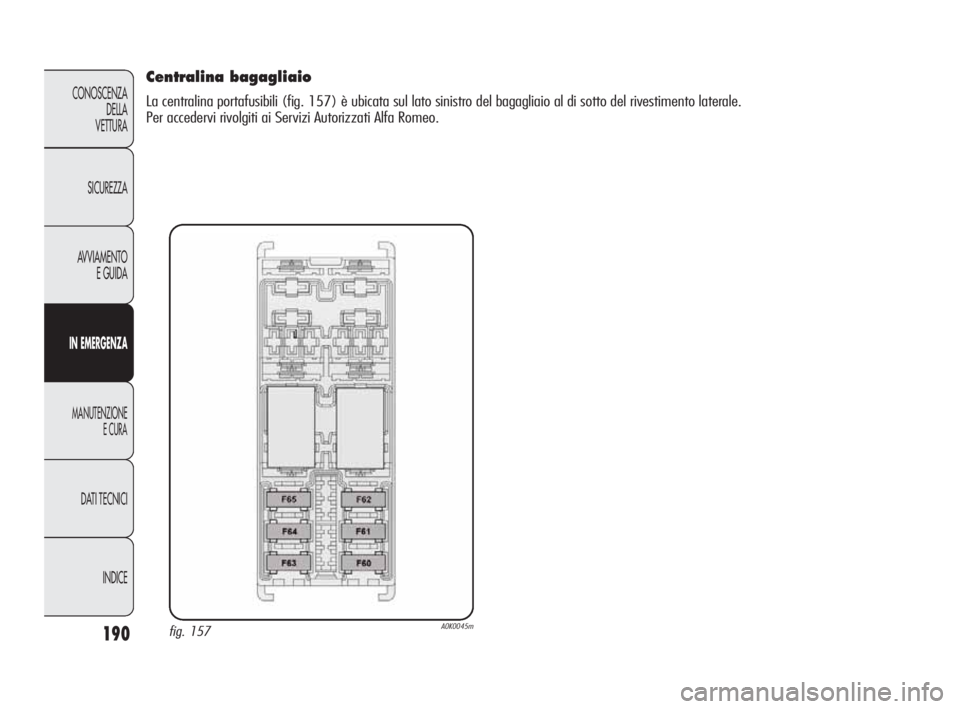

Centralina bagagliaio
La centralina portafusibili (fig. 157) è ubicata sul lato sinistro del bagagliaio al di sotto del rivestimento laterale.
Per accedervi rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 157A0K0045m
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 190

7,5
7,5
7,5
7,5
15
15
7,5
7,5
10F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
155
191
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

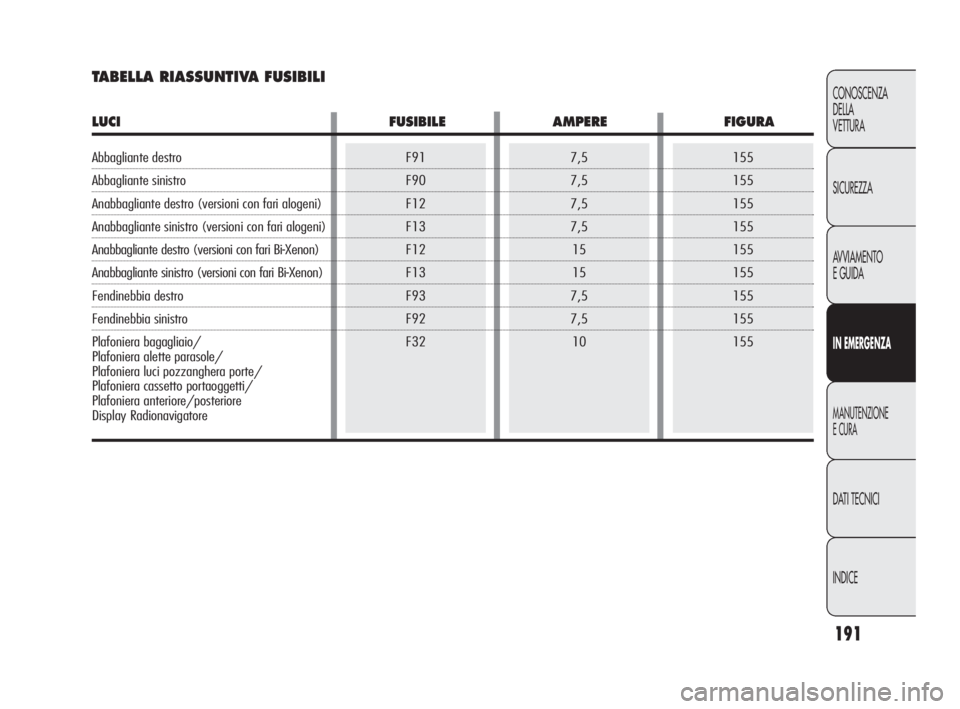

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro
Abbagliante sinistro
Anabbagliante destro (versioni con fari alogeni)
Anabbagliante sinistro (versioni con fari alogeni)
Anabbagliante destro (versioni con fari Bi-Xenon)
Anabbagliante sinistro (versioni con fari Bi-Xenon)
Fendinebbia destro
Fendinebbia sinistro
Plafoniera bagagliaio/
Plafoniera alette parasole/
Plafoniera luci pozzanghera porte/
Plafoniera cassetto portaoggetti/
Plafoniera anteriore/posteriore
Display Radionavigatore
