2010 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

72
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

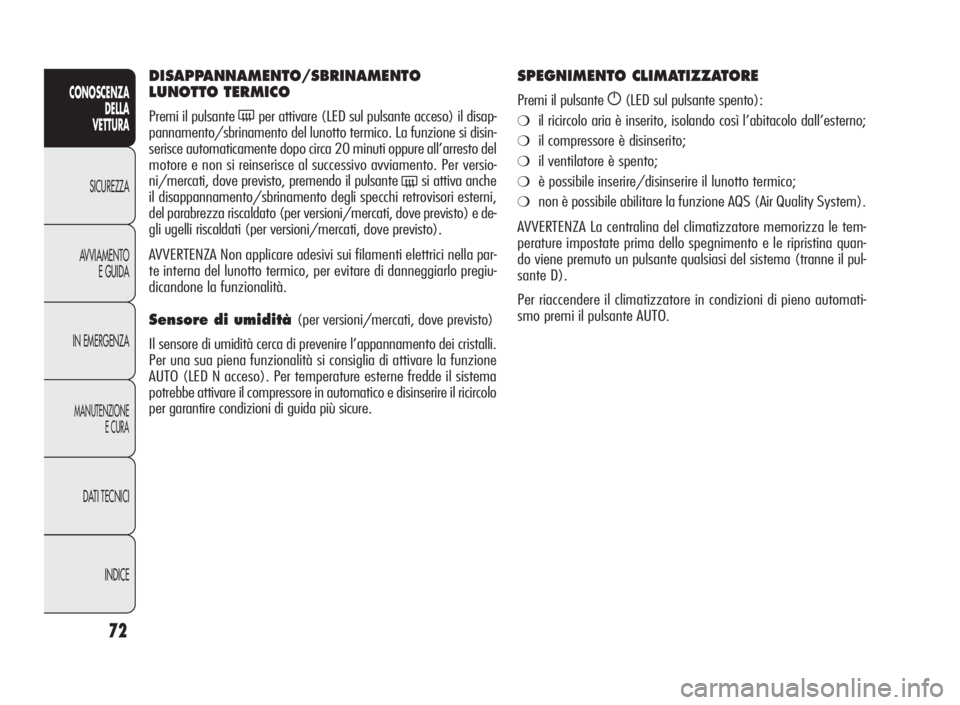

DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO
Premi il pulsante(per attivare (LED sul pulsante acceso) il disap-
pannamento/sbrinamento del lunotto termico. La funzione si disin-
serisce automaticamente dopo circa 20 minuti oppure all’arresto del
motore e non si reinserisce al successivo avviamento. Per versio-
ni/mercati, dove previsto, premendo il pulsante
(si attiva anche
il disappannamento/sbrinamento degli specchi retrovisori esterni,
del parabrezza riscaldato (per versioni/mercati, dove previsto) e de-
gli ugelli riscaldati (per versioni/mercati, dove previsto).
AVVERTENZA Non applicare adesivi sui filamenti elettrici nella par-
te interna del lunotto termico, per evitare di danneggiarlo pregiu-
dicandone la funzionalità.
Sensore di umidità(per versioni/mercati, dove previsto)
Il sensore di umidità cerca di prevenire l’appannamento dei cristalli.
Per una sua piena funzionalità si consiglia di attivare la funzione
AUTO (LED N acceso). Per temperature esterne fredde il sistema
potrebbe attivare il compressore in automatico e disinserire il ricircolo
per garantire condizioni di guida più sicure.
SPEGNIMENTO CLIMATIZZATORE
Premi il pulsanteg(LED sul pulsante spento):
❍il ricircolo aria è inserito, isolando così l’abitacolo dall’esterno;
❍il compressore è disinserito;
❍il ventilatore è spento;
❍è possibile inserire/disinserire il lunotto termico;
❍non è possibile abilitare la funzione AQS (Air Quality System).
AVVERTENZA La centralina del climatizzatore memorizza le tem-
perature impostate prima dello spegnimento e le ripristina quan-
do viene premuto un pulsante qualsiasi del sistema (tranne il pul-
sante D).
Per riaccendere il climatizzatore in condizioni di pieno automati-
smo premi il pulsante AUTO.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 72

73
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
NOTACon la funzione Start&Stop attiva (motore spento a velo-
cità vettura zero), la gestione automatica del ricircolo si disattiverà
sempre rimanendo in presa aria dall’esterno per ridurre la proba-
bilità di appannamento dei cristalli (essendo spento il compresso-
re).
RISCALDATORE ELETTRICO SUPPLEMENTARE
(per versioni/mercati, dove previsto)
Permette un più rapido riscaldamento dell’abitacolo in condizioni
climatiche fredde. Lo spegnimento del riscaldatore avviene auto-
maticamente quando vengono raggiunte le condizioni di comfort.
Climatizzatore automatico Bizona
(per versioni/mercati, dove previsto)
Il riscaldatore elettrico supplementare si attiva automaticamente
in base alle condizioni ambientali e con motore acceso.
Climatizzatore manuale
Il riscaldatore addizionale si attiva automaticamente ruotando la
manopola A sull’ultimo settore rosso e azionando il ventilatore (ma-
nopola B) almeno in 1
avelocità.
AVVERTENZE
Il riscaldatore funziona solo con temperatura esterna e tempera-
tura liquido raffreddamento motore basse. Il riscaldatore non si
attiva se la tensione della batteria non è sufficiente.
START&STOP
Clima Automatico
Il clima automatico gestisce la funzione Start&Stop (motore spen-
to quando la velocità vettura è zero) in maniera tale da garantire
un adeguato comfort all’interno della vettura.
In particolare, in presenza di condizioni climatiche particolarmen-
te calde o fredde la funzione Start&Stop è disinserita fino a che
non viene garantito un adeguato livello di comfort in abitacolo; per-
tanto in queste fasi transitorie il motore non si spegne, anche se
la velocità vettura è zero.
Quando la funzione Start&Stop è attiva (motore spento a velo-
cità vettura zero), se le condizioni termiche all’interno della vet-
tura dovessero rapidamente peggiorare (o l’utente richiede mas-
simo raffreddamento – LO – o rapido disappannamento – MAX-
DEF), il climatizzatore richiede la riaccensione del motore.
Con funzione Start&Stop attiva (motore spento a velocità vettura
zero), se il sistema si trova in AUTO (LED N acceso) la portata si
riduce al minimo per cercare di mantenere più a lungo possibile le
condizioni di comfort abitacolo.
La centralina clima cerca di gestire al meglio il discomfort causato
dallo spegnimento del motore (spegnimento del compressore e del-
la pompa del liquido motore) ma è comunque possibile privilegia-
re il funzionamento del climatizzatore disattivando la funzione
Start&Stop mediante il tasto in plancia dedicato.
NOTAIn condizioni climatiche estreme si consiglia di limitare
l’utilizzo della funzione Start&Stop per evitare continue accensio-
ni e spegnimenti del compressore, con conseguente rapido ap-
pannamento dei cristalli ed accumulo di umidità con ingresso di cat-
tivi odori in abitacolo.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 73

74
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
LUCI DI POSIZIONE/ANABBAGLIANTI

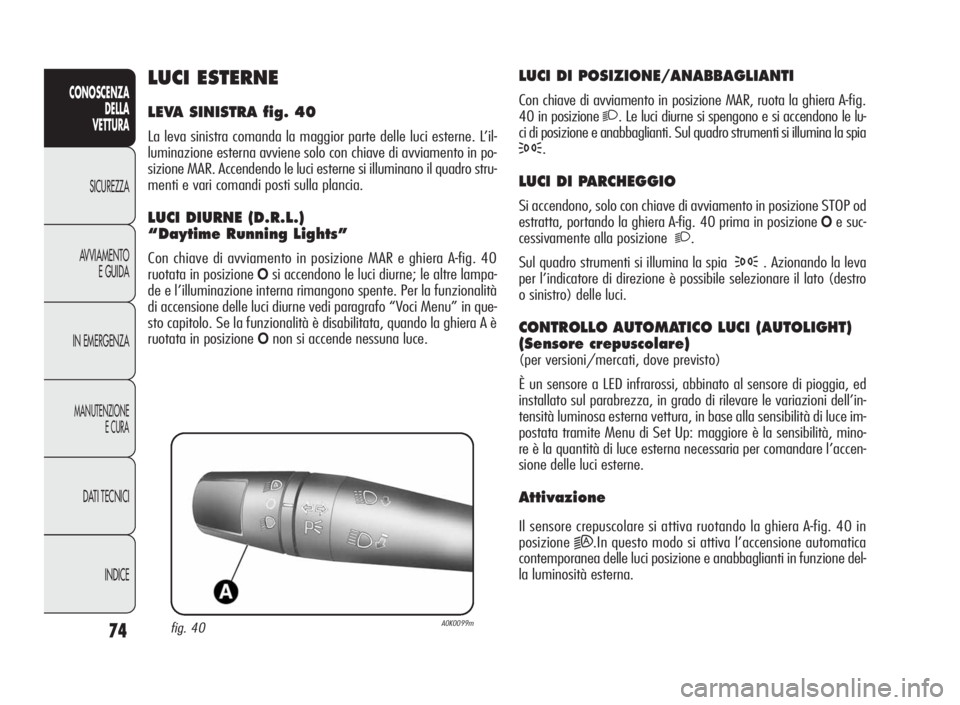

Con chiave di avviamento in posizione MAR, ruota la ghiera A-fig.
40 in posizione
2. Le luci diurne si spengono e si accendono le lu-
ci di posizione e anabbaglianti. Sul quadro strumenti si illumina la spia
3.
LUCI DI PARCHEGGIO
Si accendono, solo con chiave di avviamento in posizione STOP od
estratta, portando la ghiera A-fig. 40 prima in posizione
Oesuc-
cessivamente alla posizione
2.
Sul quadro strumenti si illumina la spia
3. Azionando la leva
per l’indicatore di direzione è possibile selezionare il lato (destro
o sinistro) delle luci.
CONTROLLO AUTOMATICO LUCI (AUTOLIGHT)
(Sensore crepuscolare)
(per versioni/mercati, dove previsto)
È un sensore a LED infrarossi, abbinato al sensore di pioggia, ed
installato sul parabrezza, in grado di rilevare le variazioni dell’in-
tensità luminosa esterna vettura, in base alla sensibilità di luce im-
postata tramite Menu di Set Up: maggiore è la sensibilità, mino-
re è la quantità di luce esterna necessaria per comandare l’accen-
sione delle luci esterne.
Attivazione
Il sensore crepuscolare si attiva ruotando la ghiera A-fig. 40 in
posizione
2A.In questo modo si attiva l’accensione automatica
contemporanea delle luci posizione e anabbaglianti in funzione del-
la luminosità esterna.
LUCI ESTERNE
LEVA SINISTRA fig. 40
La leva sinistra comanda la maggior parte delle luci esterne. L’il-
luminazione esterna avviene solo con chiave di avviamento in po-
sizione MAR. Accendendo le luci esterne si illuminano il quadro stru-
menti e vari comandi posti sulla plancia.
LUCI DIURNE (D.R.L.)
“Daytime Running Lights”
Con chiave di avviamento in posizione MAR e ghiera A-fig. 40
ruotata in posizione
Osi accendono le luci diurne; le altre lampa-
de e l’illuminazione interna rimangono spente. Per la funzionalità
di accensione delle luci diurne vedi paragrafo “Voci Menu” in que-
sto capitolo. Se la funzionalità è disabilitata, quando la ghiera A è
ruotata in posizione
Onon si accende nessuna luce.
fig. 40A0K0099m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 74

75
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

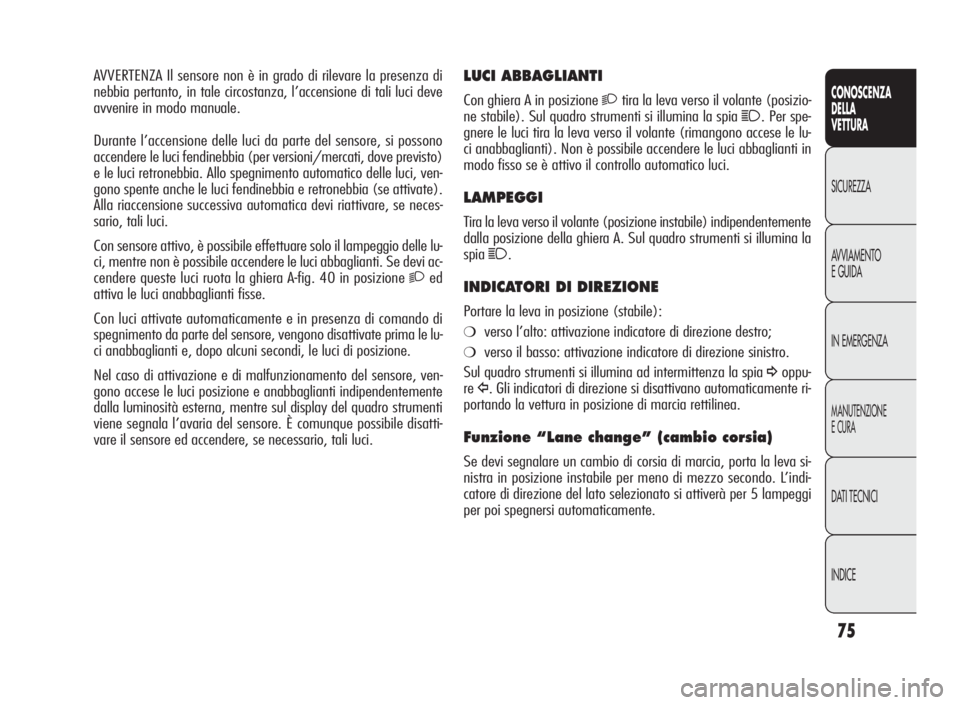

LUCI ABBAGLIANTI
Con ghiera A in posizione2tira la leva verso il volante (posizio-
ne stabile). Sul quadro strumenti si illumina la spia
1.Perspe-
gnere le luci tira la leva verso il volante (rimangono accese le lu-
ci anabbaglianti). Non è possibile accendere le luci abbaglianti in
modo fisso se è attivo il controllo automatico luci.
LAMPEGGI
Tira la leva verso il volante (posizione instabile) indipendentemente
dalla posizione della ghiera A. Sul quadro strumenti si illumina la
spia
1.
INDICATORI DI DIREZIONE
Portare la leva in posizione (stabile):
❍verso l’alto: attivazione indicatore di direzione destro;
❍verso il basso: attivazione indicatore di direzione sinistro.
Sul quadro strumenti si illumina ad intermittenza la spia
¥oppu-
re
Î. Gli indicatori di direzione si disattivano automaticamente ri-
portando la vettura in posizione di marcia rettilinea.
Funzione “Lane change” (cambio corsia)
Se devi segnalare un cambio di corsia di marcia, porta la leva si-
nistra in posizione instabile per meno di mezzo secondo. L’indi-
catore di direzione del lato selezionato si attiverà per 5 lampeggi
per poi spegnersi automaticamente. AVVERTENZA Il sensore non è in grado di rilevare la presenza di
nebbia pertanto, in tale circostanza, l’accensione di tali luci deve
avvenire in modo manuale.
Durante l’accensione delle luci da parte del sensore, si possono
accendere le luci fendinebbia (per versioni/mercati, dove previsto)
e le luci retronebbia. Allo spegnimento automatico delle luci, ven-
gono spente anche le luci fendinebbia e retronebbia (se attivate).
Alla riaccensione successiva automatica devi riattivare, se neces-
sario, tali luci.
Con sensore attivo, è possibile effettuare solo il lampeggio delle lu-
ci, mentre non è possibile accendere le luci abbaglianti. Se devi ac-
cendere queste luci ruota la ghiera A-fig. 40 in posizione
2ed
attiva le luci anabbaglianti fisse.
Con luci attivate automaticamente e in presenza di comando di
spegnimento da parte del sensore, vengono disattivate prima le lu-
ci anabbaglianti e, dopo alcuni secondi, le luci di posizione.
Nel caso di attivazione e di malfunzionamento del sensore, ven-
gono accese le luci posizione e anabbaglianti indipendentemente
dalla luminosità esterna, mentre sul display del quadro strumenti
viene segnala l’avaria del sensore. È comunque possibile disatti-
vare il sensore ed accendere, se necessario, tali luci.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 75

76
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

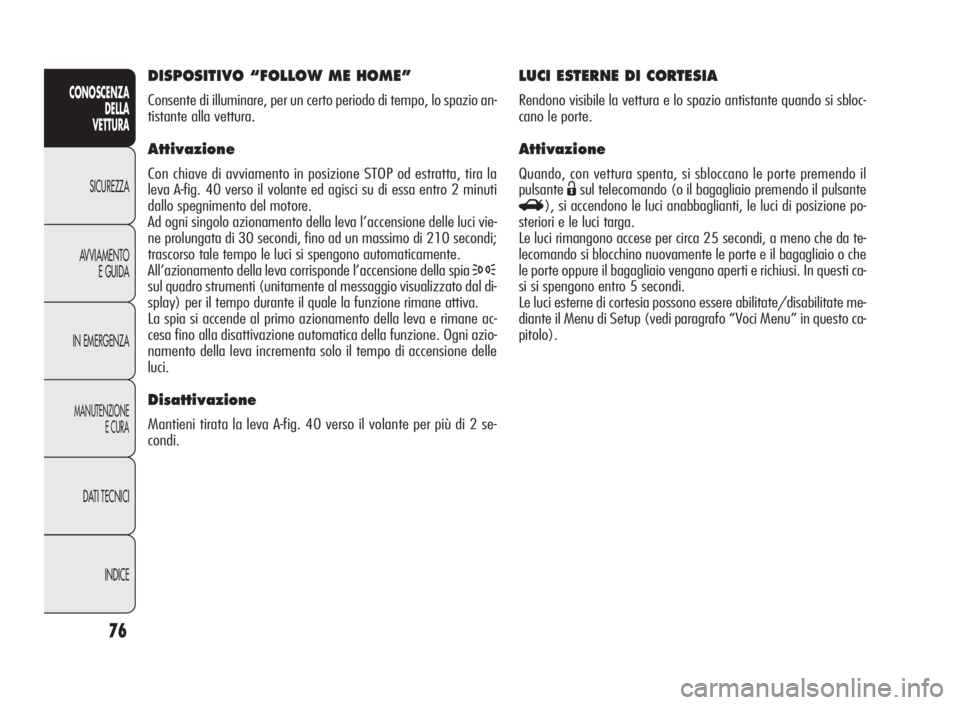

LUCI ESTERNE DI CORTESIA
Rendono visibile la vettura e lo spazio antistante quando si sbloc-
cano le porte.
Attivazione
Quando, con vettura spenta, si sbloccano le porte premendo il
pulsante
Ësul telecomando (o il bagagliaio premendo il pulsante
R), si accendono le luci anabbaglianti, le luci di posizione po-
steriori e le luci targa.
Le luci rimangono accese per circa 25 secondi, a meno che da te-
lecomando si blocchino nuovamente le porte e il bagagliaio o che
le porte oppure il bagagliaio vengano aperti e richiusi. In questi ca-
si si spengono entro 5 secondi.
Le luci esterne di cortesia possono essere abilitate/disabilitate me-
diante il Menu di Setup (vedi paragrafo “Voci Menu” in questo ca-
pitolo).
DISPOSITIVO “FOLLOW ME HOME”
Consente di illuminare, per un certo periodo di tempo, lo spazio an-
tistante alla vettura.
Attivazione
Con chiave di avviamento in posizione STOP od estratta, tira la
leva A-fig. 40 verso il volante ed agisci su di essa entro 2 minuti
dallo spegnimento del motore.
Ad ogni singolo azionamento della leva l’accensione delle luci vie-
ne prolungata di 30 secondi, fino ad un massimo di 210 secondi;
trascorso tale tempo le luci si spengono automaticamente.
All’azionamento della leva corrisponde l’accensione della spia
3
sul quadro strumenti (unitamente al messaggio visualizzato dal di-
splay) per il tempo durante il quale la funzione rimane attiva.
La spia si accende al primo azionamento della leva e rimane ac-
cesa fino alla disattivazione automatica della funzione. Ogni azio-
namento della leva incrementa solo il tempo di accensione delle
luci.
Disattivazione
Mantieni tirata la leva A-fig. 40 verso il volante per più di 2 se-
condi.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 76

77
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Spostando la leva verso l’alto (posizione instabile) il funziona-
mento è limitato al tempo in cui si trattiene manualmente la leva
in tale posizione. Al rilascio, la leva ritorna nella sua posizione ar-
restando automaticamente il tergicristallo.PULIZIA CRISTALLI
La leva destra comanda l’azionamento del tergicristallo/lavacristallo
e del tergilunotto/lavalunotto.

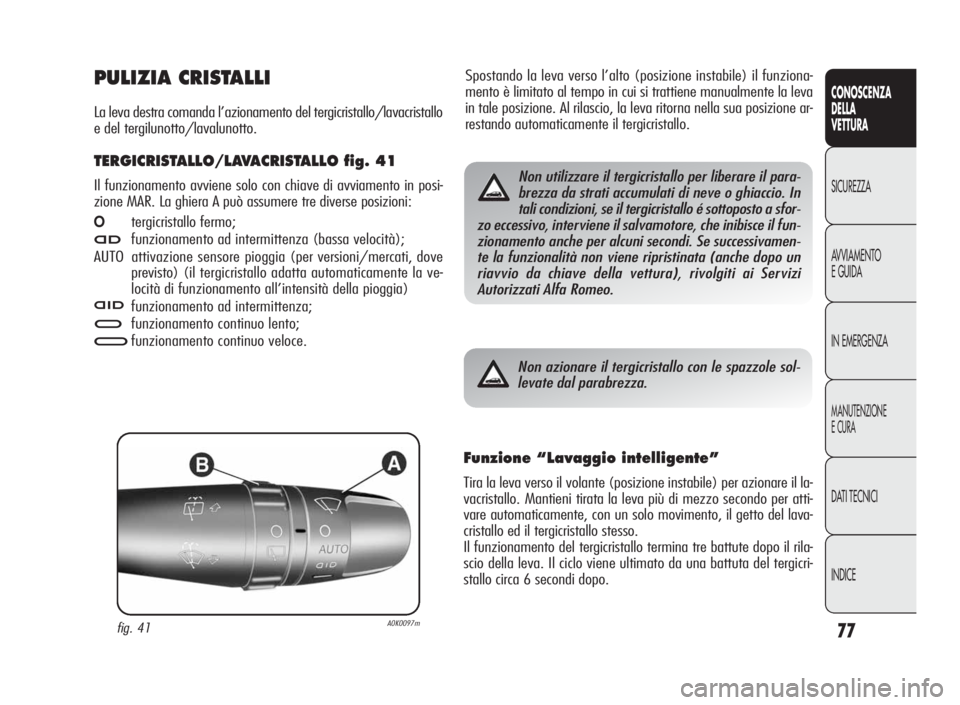

TERGICRISTALLO/LAVACRISTALLO fig. 41
Il funzionamento avviene solo con chiave di avviamento in posi-
zione MAR. La ghiera A può assumere tre diverse posizioni:
Otergicristallo fermo;
≤funzionamento ad intermittenza (bassa velocità);
AUTO attivazione sensorepioggia (per versioni/mercati, dove
previsto) (il tergicristallo adatta automaticamente la ve-
locità di funzionamento all’intensità della pioggia)
nfunzionamento ad intermittenza;
≥funzionamento continuo lento;
¥funzionamento continuo veloce.
fig. 41A0K0097m
Non utilizzare il tergicristallo per liberare il para-
brezza da strati accumulati di neve o ghiaccio. In
tali condizioni, se il tergicristallo é sottoposto a sfor-
zo eccessivo, interviene il salvamotore, che inibisce il fun-
zionamento anche per alcuni secondi. Se successivamen-
te la funzionalità non viene ripristinata (anche dopo un
riavvio da chiave della vettura), rivolgiti ai Servizi
Autorizzati Alfa Romeo.
Non azionare il tergicristallo con le spazzole sol-
levate dal parabrezza.
Funzione “Lavaggio intelligente”
Tira la leva verso il volante (posizione instabile) per azionare il la-
vacristallo. Mantieni tirata la leva più di mezzo secondo per atti-
vare automaticamente, con un solo movimento, il getto del lava-
cristallo ed il tergicristallo stesso.
Il funzionamento del tergicristallo termina tre battute dopo il rila-
scio della leva. Il ciclo viene ultimato da una battuta del tergicri-
stallo circa 6 secondi dopo.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 77

78
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Se spegni la vettura lasciando la leva in posizione “automatica”,
alla successiva riaccensione, non viene effettuato nessun ciclo di
tergitura anche in presenza di pioggia. Questo evita attivazioni
involontarie del sensore pioggia in fase di accensione del motore
(ad es. durante il lavaggio a mano del parabrezza, blocco delle
spazzole sul vetro per ghiaccio).
Il ripristino del funzionamento automatico del sensore pioggia av-
viene ruotando la ghiera della leva destra A-fig. 41 dalla posizio-
ne automatica (AUTO) alla posizione
Oe successivamente ripor-
tando la ghiera A in posizione AUTO.
Ripristinando il funzionamento del sensore pioggia con una delle
manovre sopra descritte, si verifica una battuta del tergicristallo,
indipendentemente dalle condizioni del vetro, per segnalare l’av-
venuta riattivazione. Se durante il funzionamento del sensore piog-
gia si modifica la sensibilità, viene eseguita una battuta del tergi-
cristallo per confermare l’avvenuto cambio.
Nel caso di malfunzionamento del sensore pioggia attivato, il ter-
gicristallo funziona ad intermittenza con una regolazione pari alla
sensibilità impostata per il sensore pioggia, indipendentemente dal-
la presenza o meno di pioggia su vetro (sul display del quadro stru-
menti viene segnalata l’avaria del sensore). Il sensore continua co-
munque a funzionare, ed è possibile attivare il tergicristallo in
modalità continua (1
°o2°velocità). L’indicazione di avaria ri-
mane attiva per il tempo di attivazione del sensore.
SENSORE PIOGGIA fig. 42
(per versioni/mercati, dove previsto)
È un sensore a LED infrarossi installato sul parabrezza della vettu-
ra. È in grado di rilevare la presenza della pioggia e, di conseguenza,
gestire la pulizia del parabrezza in funzione dell’acqua presente
sul cristallo.
Attivazione
Il sensore si attiva ruotando la ghiera A-fig. 41 in posizione
“automatica” (comando “AUTO”): in questo modo si ottiene la re-
golazione della frequenza delle battute del tergicristallo in funzio-
ne della quantità d’acqua presente sul parabrezza. Tale frequen-
za può variare da nessuna battuta (pioggia non presente – cristallo
asciutto) fino alla 2
avelocità continua (pioggia intensa – cristallo
bagnato).
Agendo sulla ghiera A-fig. 41 è possibile variare la sensibilità del
sensore pioggia.
fig. 42A0K0111m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 78

79
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
CRUISE CONTROL
(per versioni/mercati, dove previsto)
GENERALITÀ
È un dispositivo di assistenza alla guida, a controllo elettronico, che
permette di guidare ad una velocità superiore a 30 km/h su lun-
ghi tratti stradali diritti ed asciutti, con poche variazioni di marcia
(es. percorsi autostradali), ad una velocità desiderata, senza do-
ver premere il pedale dell’acceleratore.
L’impiego del dispositivo non risulta pertanto vantaggioso su stra-
de extraurbane trafficate. Non utilizzare il dispositivo in città.
INSERIMENTO DISPOSITIVO
Ruota la ghiera A-fig. 43 su ON. Il dispositivo non può essere in-
serito in 1amarcia o in retromarcia: è consigliabile inserirlo con mar-
ce uguali o superiori alla 5a.
TERGILUNOTTO/LAVALUNOTTO
(per versioni/mercati, dove previsto)
Attivazione
Il funzionamento avviene solo con chiave di avviamento in posi-
zione MAR.
Ruotando la ghiera B-fig. 41 dalla posizione
Oalla posizione'
si aziona il tergilunotto secondo quanto segue:
❍in modalità intermittente quando il tergicristallo non è in fun-
zione;
❍in modalità sincrona (con la metà della frequenza del tergi-
cristallo) quando il tergicristallo è in funzione;
❍in modalità continua con retromarcia inserita e comando at-
tivo.
Con tergicristallo in funzione e retromarcia inserita si attiva il ter-
gilunotto in modalità continua. Spingendo la leva verso la plancia
(posizione instabile) si aziona il getto del lavalunotto.
Mantenendo la leva spinta per più di mezzo secondo si attiva an-
che il tergilunotto. Al rilascio della leva si attiva il lavaggio intelli-
gente, come per il tergicristallo.
fig. 43A0K0098m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 79
