2010 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

48
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

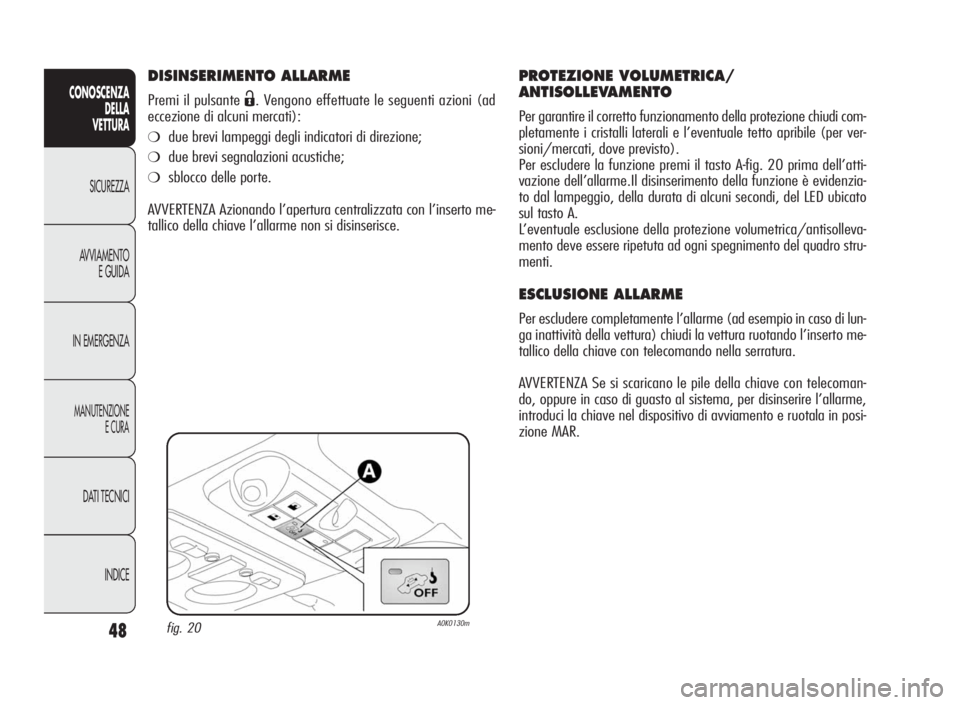

DISINSERIMENTO ALLARME
Premi il pulsanteË. Vengono effettuate le seguenti azioni (ad
eccezione di alcuni mercati):
❍due brevi lampeggi degli indicatori di direzione;
❍due brevi segnalazioni acustiche;
❍sblocco delle porte.
AVVERTENZA Azionando l’apertura centralizzata con l’inserto me-
tallico della chiave l’allarme non si disinserisce.
PROTEZIONE VOLUMETRICA/
ANTISOLLEVAMENTO
Per garantire il corretto funzionamento della protezione chiudi com-
pletamente i cristalli laterali e l’eventuale tetto apribile (per ver-
sioni/mercati, dove previsto).
Per escludere la funzione premi il tasto A-fig. 20 prima dell’atti-
vazione dell’allarme.Il disinserimento della funzione è evidenzia-
to dal lampeggio, della durata di alcuni secondi, del LED ubicato
sul tasto A.
L’eventuale esclusione della protezione volumetrica/antisolleva-
mento deve essere ripetuta ad ogni spegnimento del quadro stru-
menti.
ESCLUSIONE ALLARME
Per escludere completamente l’allarme (ad esempio in caso di lun-
ga inattività della vettura) chiudi la vettura ruotando l’inserto me-
tallico della chiave con telecomando nella serratura.
AVVERTENZA Se si scaricano le pile della chiave con telecoman-
do, oppure in caso di guasto al sistema, per disinserire l’allarme,
introduci la chiave nel dispositivo di avviamento e ruotala in posi-
zione MAR.
fig. 20A0K0130m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 48

49
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

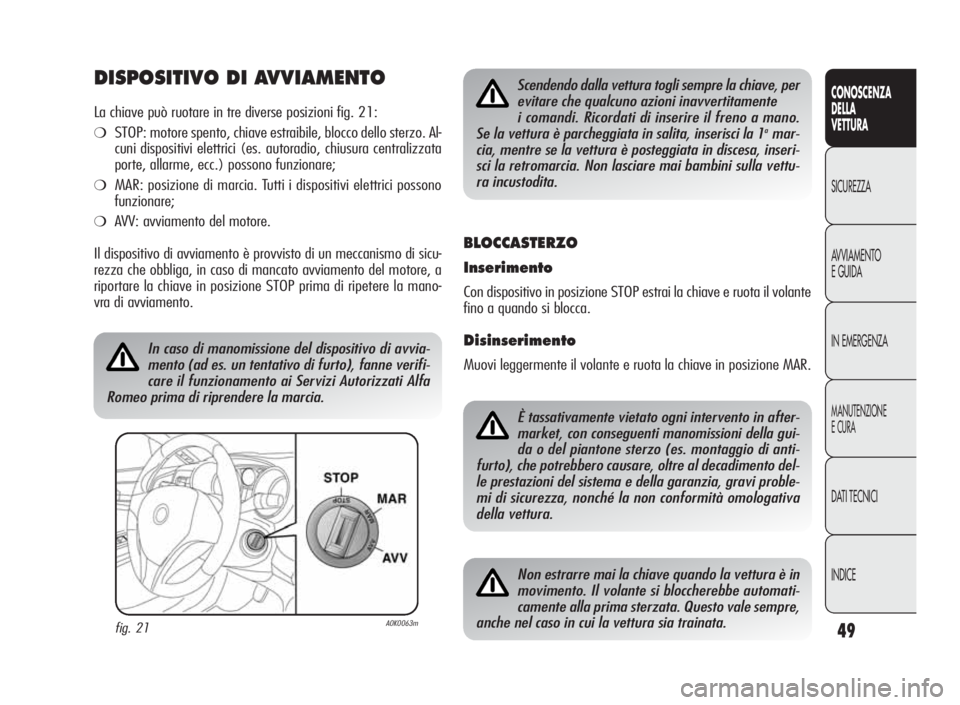

DISPOSITIVO DI AVVIAMENTO
La chiave può ruotare in tre diverse posizioni fig. 21:
❍STOP: motore spento, chiave estraibile, blocco dello sterzo. Al-
cuni dispositivi elettrici (es. autoradio, chiusura centralizzata
porte, allarme, ecc.) possono funzionare;
❍MAR: posizione di marcia. Tutti i dispositivi elettrici possono
funzionare;
❍AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto di un meccanismo di sicu-
rezza che obbliga, in caso di mancato avviamento del motore, a
riportare la chiave in posizione STOP prima di ripetere la mano-
vra di avviamento.
fig. 21A0K0063m
In caso di manomissione del dispositivo di avvia-
mento (ad es. un tentativo di furto), fanne verifi-
care il funzionamento ai Servizi Autorizzati Alfa
Romeo prima di riprendere la marcia.
Scendendo dalla vettura togli sempre la chiave, per
evitare che qualcuno azioni inavvertitamente
i comandi. Ricordati di inserire il freno a mano.
Se la vettura è parcheggiata in salita, inserisci la 1
amar-
cia, mentre se la vettura è posteggiata in discesa, inseri-
sci la retromarcia. Non lasciare mai bambini sulla vettu-
ra incustodita.
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP estrai la chiave e ruota il volante
fino a quando si blocca.
Disinserimento
Muovi leggermente il volante e ruota la chiave in posizione MAR.
È tassativamente vietato ogni intervento in after-
market, con conseguenti manomissioni della gui-
da o del piantone sterzo (es. montaggio di anti-
furto), che potrebbero causare, oltre al decadimento del-
le prestazioni del sistema e della garanzia, gravi proble-
mi di sicurezza, nonché la non conformità omologativa
della vettura.
Non estrarre mai la chiave quando la vettura è in
movimento. Il volante si bloccherebbe automati-
camente alla prima sterzata. Questo vale sempre,
anche nel caso in cui la vettura sia trainata.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 49

50
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

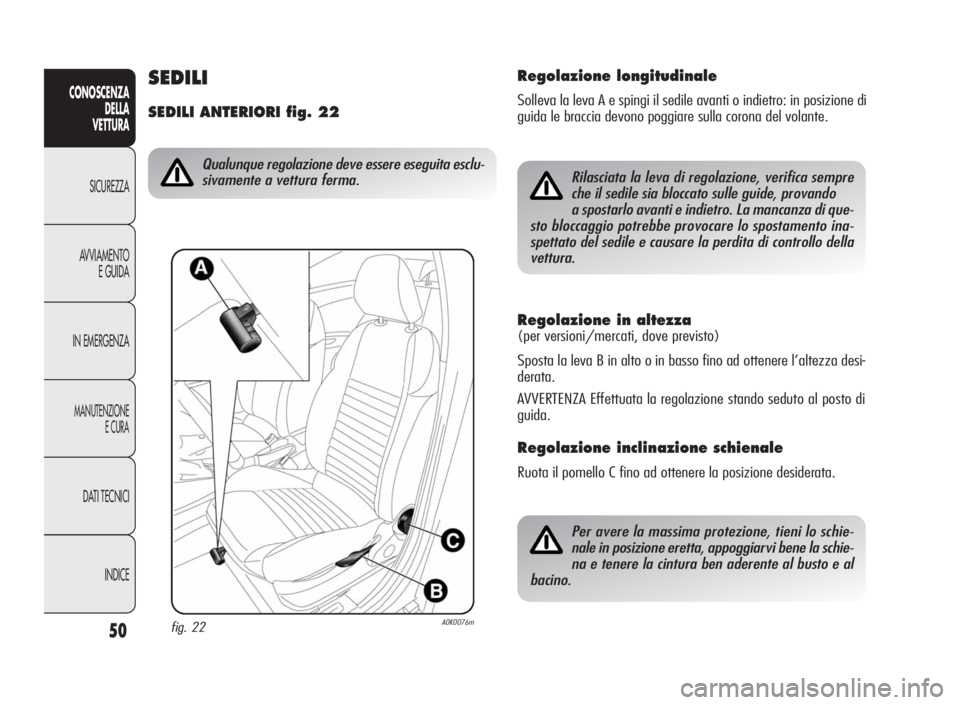

Regolazione in altezza
(per versioni/mercati, dove previsto)
Sposta la leva B in alto o in basso fino ad ottenere l’altezza desi-
derata.
AVVERTENZA Effettuata la regolazione stando seduto al posto di
guida.
Regolazione inclinazione schienale
Ruota il pomello C fino ad ottenere la posizione desiderata.
SEDILI
SEDILI ANTERIORI fig. 22
fig. 22A0K0076m
Qualunque regolazione deve essere eseguita esclu-
sivamente a vettura ferma.
Regolazione longitudinale
Solleva la leva A e spingi il sedile avanti o indietro: in posizione di
guida le braccia devono poggiare sulla corona del volante.
Rilasciata la leva di regolazione, verifica sempre
che il sedile sia bloccato sulle guide, provando
a spostarlo avanti e indietro. La mancanza di que-
sto bloccaggio potrebbe provocare lo spostamento ina-
spettato del sedile e causare la perdita di controllo della
vettura.
Per avere la massima protezione, tieni lo schie-
nale in posizione eretta, appoggiarvi bene la schie-
na e tenere la cintura ben aderente al busto e al
bacino.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 50

51
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

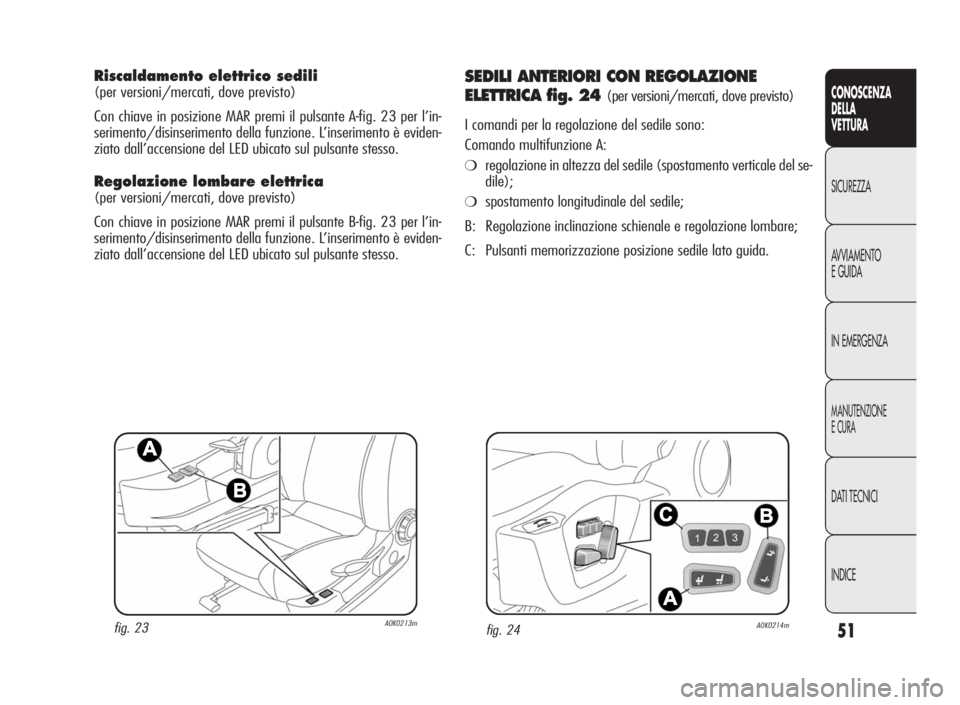

Riscaldamento elettrico sedili
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR premi il pulsante A-fig. 23 per l’in-
serimento/disinserimento della funzione. L’inserimento è eviden-
ziato dall’accensione del LED ubicato sul pulsante stesso.
Regolazione lombare elettrica
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR premi il pulsante B-fig. 23 per l’in-
serimento/disinserimento della funzione. L’inserimento è eviden-
ziato dall’accensione del LED ubicato sul pulsante stesso.
fig. 23A0K0213m
SEDILI ANTERIORI CON REGOLAZIONE
ELETTRICA fig. 24
(per versioni/mercati, dove previsto)
I comandi per la regolazione del sedile sono:
Comando multifunzione A:
❍regolazione in altezza del sedile (spostamento verticale del se-
dile);
❍spostamento longitudinale del sedile;
B: Regolazione inclinazione schienale e regolazione lombare;
C: Pulsanti memorizzazione posizione sedile lato guida.
fig. 24A0K0214m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 51

52
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

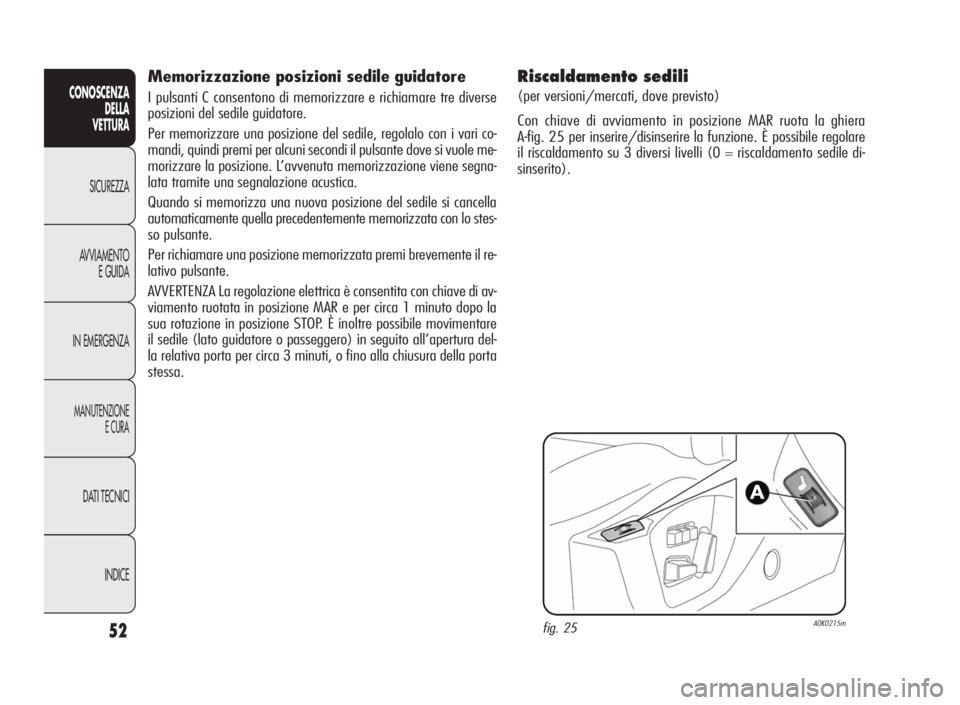

Riscaldamento sedili
(per versioni/mercati, dove previsto)
Con chiave di avviamento in posizione MAR ruota la ghiera
A-fig. 25 per inserire/disinserire la funzione. È possibile regolare
il riscaldamento su 3 diversi livelli (0 = riscaldamento sedile di-
sinserito).
fig. 25A0K0215m
Memorizzazione posizioni sedile guidatore
I pulsanti C consentono di memorizzare e richiamare tre diverse
posizioni del sedile guidatore.
Per memorizzare una posizione del sedile, regolalo con i vari co-
mandi, quindi premi per alcuni secondi il pulsante dove si vuole me-
morizzare la posizione. L’avvenuta memorizzazione viene segna-
lata tramite una segnalazione acustica.
Quando si memorizza una nuova posizione del sedile si cancella
automaticamente quella precedentemente memorizzata con lo stes-
so pulsante.
Per richiamare una posizione memorizzata premi brevemente il re-
lativo pulsante.
AVVERTENZA La regolazione elettrica è consentita con chiave di av-
viamento ruotata in posizione MAR e per circa 1 minuto dopo la
sua rotazione in posizione STOP. È inoltre possibile movimentare
il sedile (lato guidatore o passeggero) in seguito all’apertura del-
la relativa porta per circa 3 minuti, o fino alla chiusura della porta
stessa.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 52

53
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

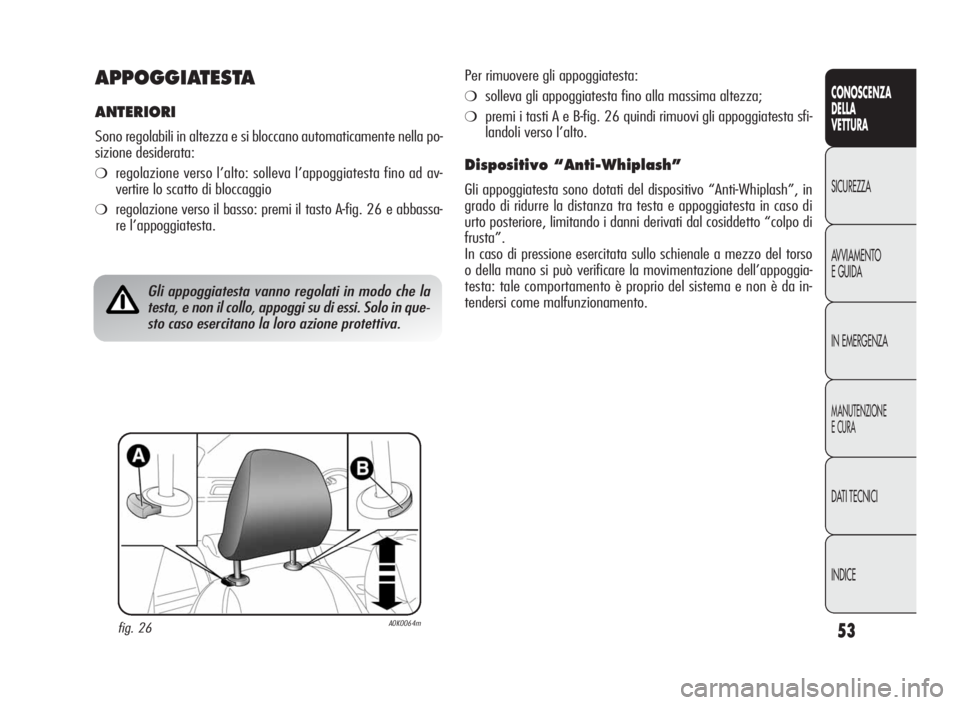

APPOGGIATESTA
ANTERIORI
Sono regolabili in altezza e si bloccano automaticamente nella po-
sizione desiderata:
❍regolazione verso l’alto: solleva l’appoggiatesta fino ad av-
vertire lo scatto di bloccaggio
❍regolazione verso il basso: premi il tasto A-fig. 26 e abbassa-
re l’appoggiatesta.
fig. 26A0K0064m
Gli appoggiatesta vanno regolati in modo che la
testa, e non il collo, appoggi su di essi. Solo in que-
sto caso esercitano la loro azione protettiva.
Per rimuovere gli appoggiatesta:
❍solleva gli appoggiatesta fino alla massima altezza;
❍premi i tasti A e B-fig. 26 quindi rimuovi gli appoggiatesta sfi-
landoli verso l’alto.
Dispositivo “Anti-Whiplash”
Gli appoggiatesta sono dotati del dispositivo “Anti-Whiplash”, in
grado di ridurre la distanza tra testa e appoggiatesta in caso di
urto posteriore, limitando i danni derivati dal cosiddetto “colpo di
frusta”.
In caso di pressione esercitata sullo schienale a mezzo del torso
o della mano si può verificare la movimentazione dell’appoggia-
testa: tale comportamento è proprio del sistema e non è da in-
tendersi come malfunzionamento.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 53

54
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
POSTERIORI
Per i posti posteriori sono previsti due appoggiatesta regolabili in
altezza (per la regolazione vedi quanto descritto al paragrafo pre-
cedente). Su alcune versioni è presente anche l’appoggiatesta per
il posto centrale.
Per rimuovere gli appoggiatesta:
❍solleva gli appoggiatesta fino alla massima altezza;
❍premi i tasti A-fig. 27 quindi rimuovi gli appoggiatesta sfilan-
doli verso l’alto.
VOLANTE
Può essere regolato in senso assiale e verticale.
Per effettuare la regolazione sblocca la leva A-fig. 28 spingendo-
la in avanti (posizione 1) e regola il volante. Successivamente bloc-
ca la leva A tirandola verso il volante (posizione 2).
fig. 27A0K0065mfig. 28A0K0077m
Le regolazioni vanno eseguite solo con vettura fer-
ma e motore spento.
É tassativamente vietato ogni intervento in after-
market, con conseguenti manomissioni della gui-
da o del piantone sterzo (es. montaggio di anti-
furto), che potrebbero causare, oltre al decadimento del-
le prestazioni del sistema e della garanzia, gravi proble-
mi di sicurezza, nonché la non conformità omologativa
della vettura.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 54

55
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
fig. 29A0K0079m
SPECCHI RETROVISORI
SPECCHIO INTERNO
Agire sulla leva A-fig. 29 per regolare lo specchio su due diverse
posizioni: normale o antiabbagliante.
Specchio interno elettrocromico
(per versioni/mercati, dove previsto)
Su alcune versioni è presente uno specchio elettrocromico dotato
di un tasto ON/OFF fig. 30 per l’attivazione/disattivazione della
funzione elettrocromica. Inserendo la retromarcia lo specchio si pre-
dispone sempre nella colorazione per l’utilizzo diurno.
fig. 30A0K0058m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 55
