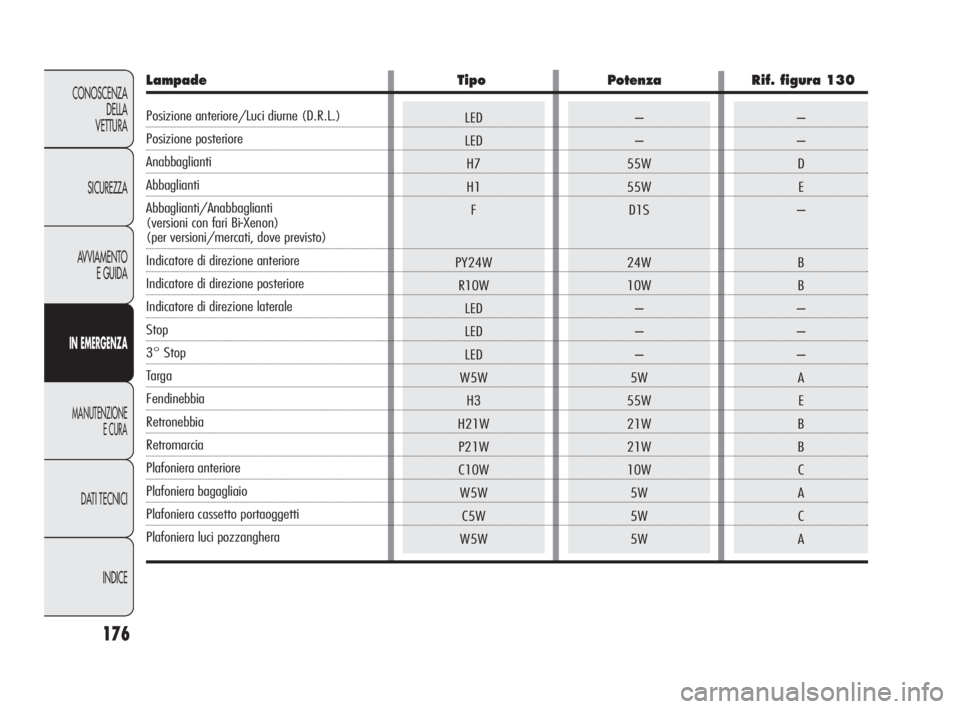

Lampade Tipo Potenza Rif. figura 130
Posizione anteriore/Luci diurne (D.R.L.)
Posizione posteriore
Anabbaglianti
Abbaglianti
Abbaglianti/Anabbaglianti
(versioni con fari Bi-Xenon)
(per versioni/mercati, dove previsto)
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Targa
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore
Plafoniera bagagliaio
Plafoniera cassetto portaoggetti
Plafoniera luci pozzanghera
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 176

177
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

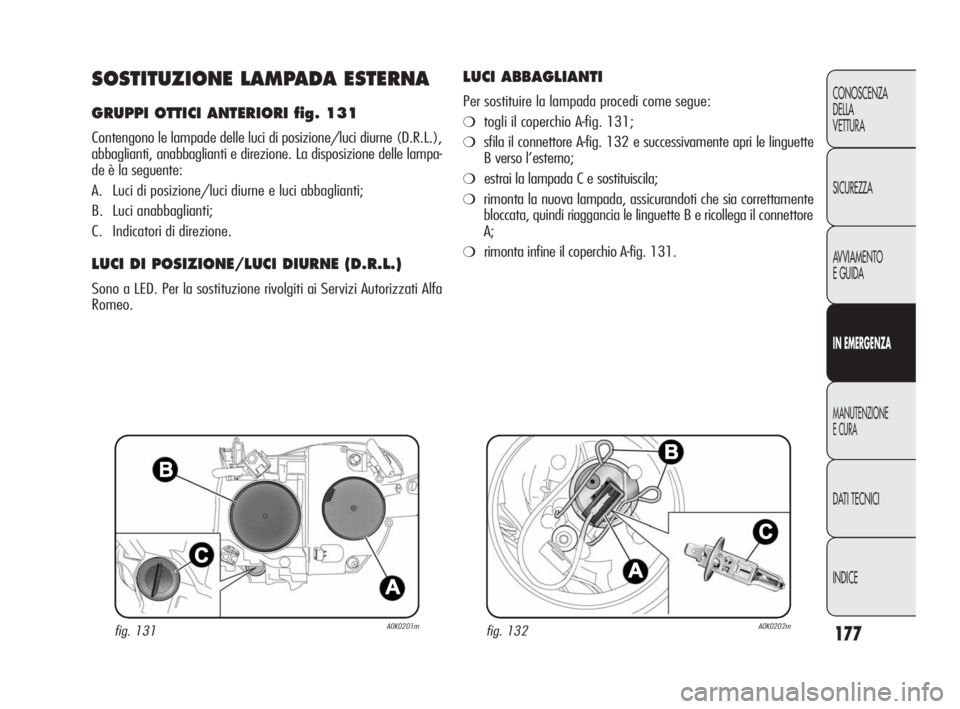

SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 131
Contengono le lampade delle luci di posizione/luci diurne (D.R.L.),
abbaglianti, anabbaglianti e direzione. La disposizione delle lampa-
de è la seguente:
A. Luci di posizione/luci diurne e luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.
LUCI DI POSIZIONE/LUCI DIURNE (D.R.L.)
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
LUCI ABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 131;
❍sfila il connettore A-fig. 132 e successivamente apri le linguette
B verso l’esterno;
❍estrai la lampada C e sostituiscila;
❍rimonta la nuova lampada, assicurandoti che sia correttamente
bloccata, quindi riaggancia le linguette B e ricollega il connettore
A;
❍rimonta infine il coperchio A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 177

178
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

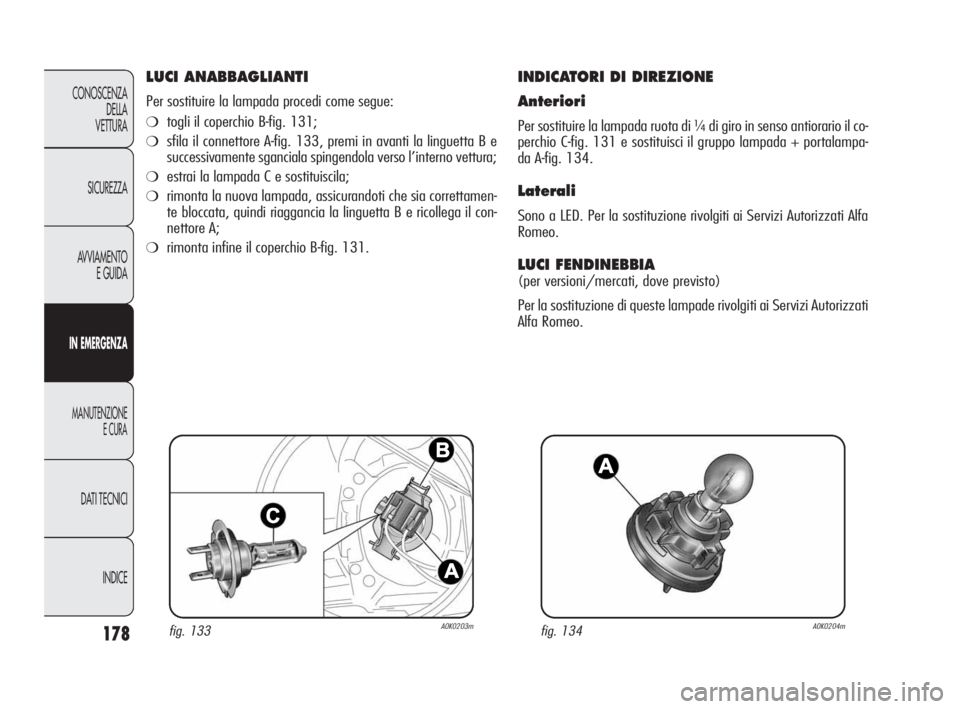

LUCI ANABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio B-fig. 131;
❍sfila il connettore A-fig. 133, premi in avanti la linguetta B e
successivamente sganciala spingendola verso l’interno vettura;
❍estrai la lampada C e sostituiscila;
❍rimonta la nuova lampada, assicurandoti che sia correttamen-
te bloccata, quindi riaggancia la linguetta B e ricollega il con-
nettore A;
❍rimonta infine il coperchio B-fig. 131.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada ruota di ¼ di giro in senso antiorario il co-
perchio C-fig. 131 e sostituisci il gruppo lampada + portalampa-
da A-fig. 134.
Laterali
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 178

179
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

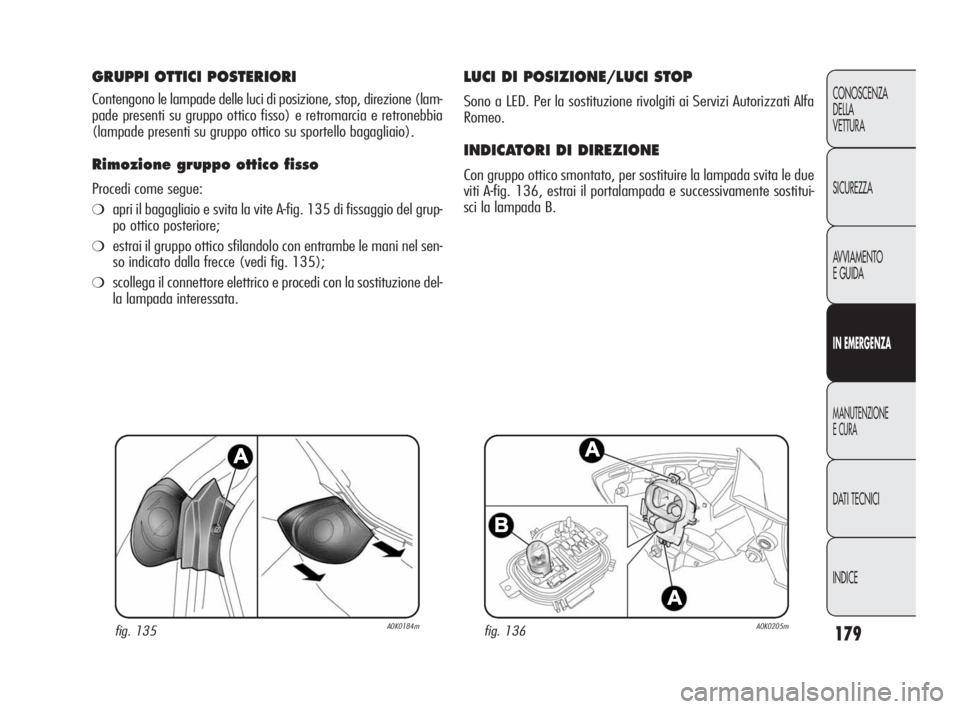

GRUPPI OTTICI POSTERIORI
Contengono le lampade delle luci di posizione, stop, direzione (lam-
pade presenti su gruppo ottico fisso) e retromarcia e retronebbia
(lampade presenti su gruppo ottico su sportello bagagliaio).
Rimozione gruppo ottico fisso
Procedi come segue:
❍apri il bagagliaio e svita la vite A-fig. 135 di fissaggio del grup-
po ottico posteriore;
❍estrai il gruppo ottico sfilandolo con entrambe le mani nel sen-
so indicato dalla frecce (vedi fig. 135);
❍scollega il connettore elettrico e procedi con la sostituzione del-
la lampada interessata.
LUCI DI POSIZIONE/LUCI STOP
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
INDICATORI DI DIREZIONE
Con gruppo ottico smontato, per sostituire la lampada svita le due
viti A-fig. 136, estrai il portalampada e successivamente sostitui-
sci la lampada B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 179

180
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

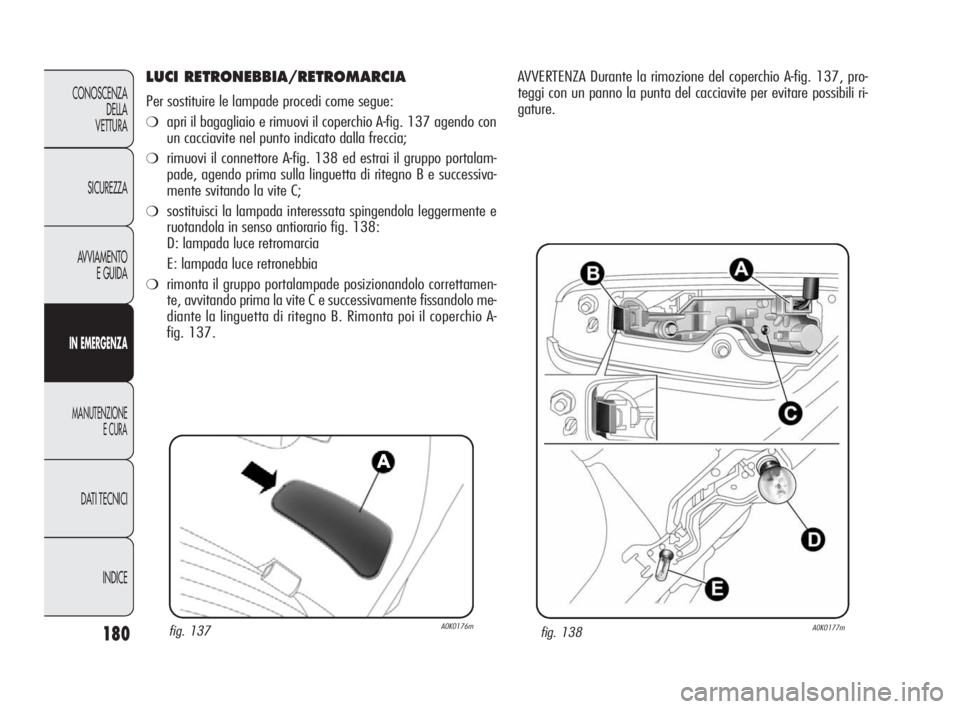

LUCI RETRONEBBIA/RETROMARCIA
Per sostituire le lampade procedi come segue:
❍apri il bagagliaio e rimuovi il coperchio A-fig. 137 agendo con
un cacciavite nel punto indicato dalla freccia;
❍rimuovi il connettore A-fig. 138 ed estrai il gruppo portalam-
pade, agendo prima sulla linguetta di ritegno B e successiva-
mente svitando la vite C;
❍sostituisci la lampada interessata spingendola leggermente e
ruotandola in senso antiorario fig. 138:
D: lampada luce retromarcia
E: lampada luce retronebbia
❍rimonta il gruppo portalampade posizionandolo correttamen-
te, avvitando prima la vite C e successivamente fissandolo me-
diante la linguetta di ritegno B. Rimonta poi il coperchio A-
fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
AVVERTENZA Durante la rimozione del coperchio A-fig. 137, pro-
teggi con un panno la punta del cacciavite per evitare possibili ri-
gature.
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 180

181
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

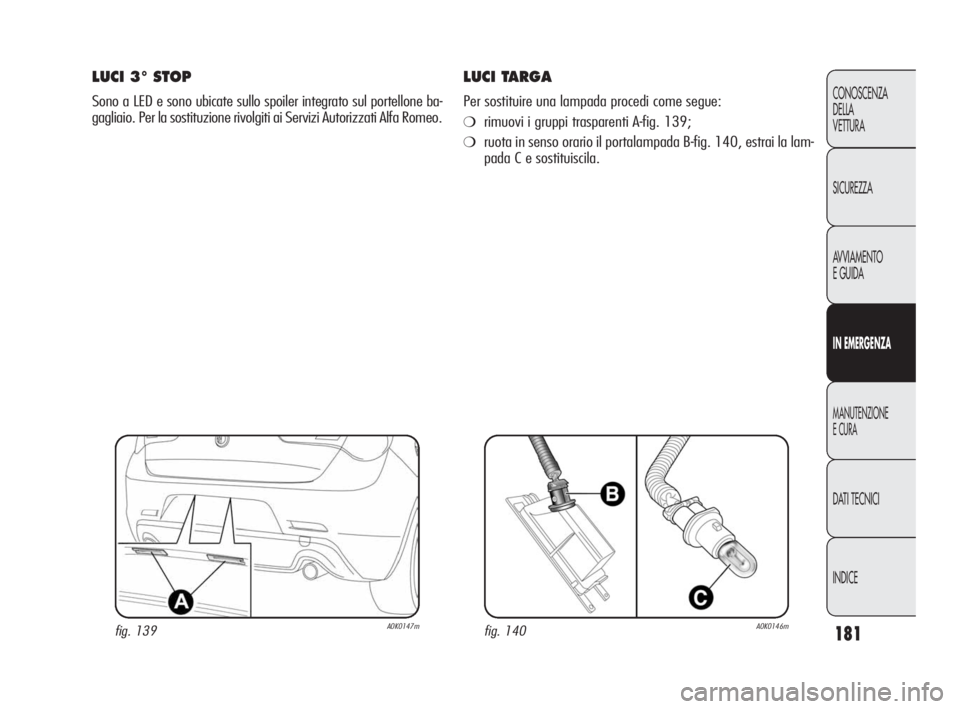

LUCI 3° STOP
Sono a LED e sono ubicate sullo spoiler integrato sul portellone ba-
gagliaio. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI TARGA
Per sostituire una lampada procedi come segue:
❍rimuovi i gruppi trasparenti A-fig. 139;
❍ruota in senso orario il portalampada B-fig. 140, estrai la lam-
pada C e sostituiscila.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 181

182
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

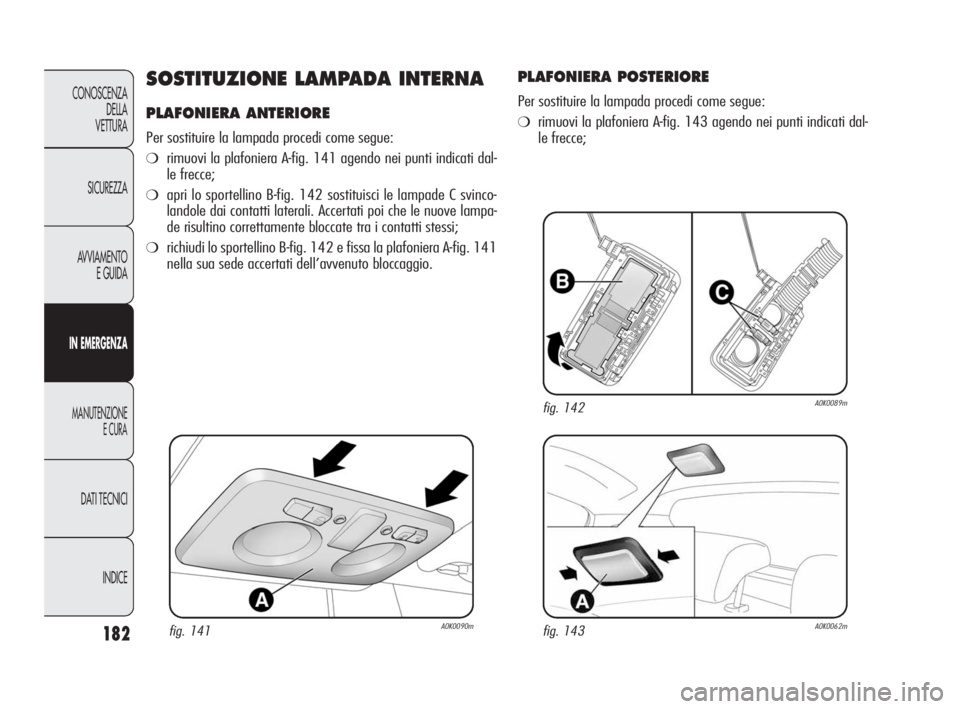

SOSTITUZIONE LAMPADA INTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 141 agendo nei punti indicati dal-
le frecce;
❍apri lo sportellino B-fig. 142 sostituisci le lampade C svinco-
landole dai contatti laterali. Accertati poi che le nuove lampa-
de risultino correttamente bloccate tra i contatti stessi;
❍richiudi lo sportellino B-fig. 142 e fissa la plafoniera A-fig. 141
nella sua sede accertati dell’avvenuto bloccaggio.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONIERA POSTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 143 agendo nei punti indicati dal-
le frecce;
161-198 Alfa Giulietta IT 4ed 4-05-2010 16:10 Pagina 182

183
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

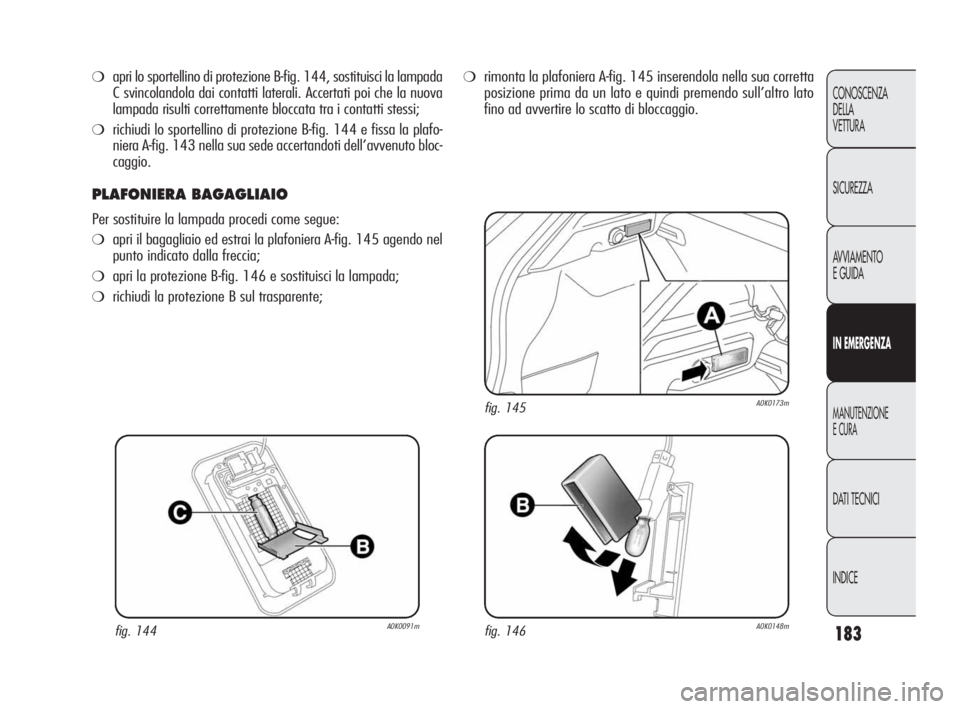

❍apri lo sportellino di protezione B-fig. 144, sostituisci la lampada
