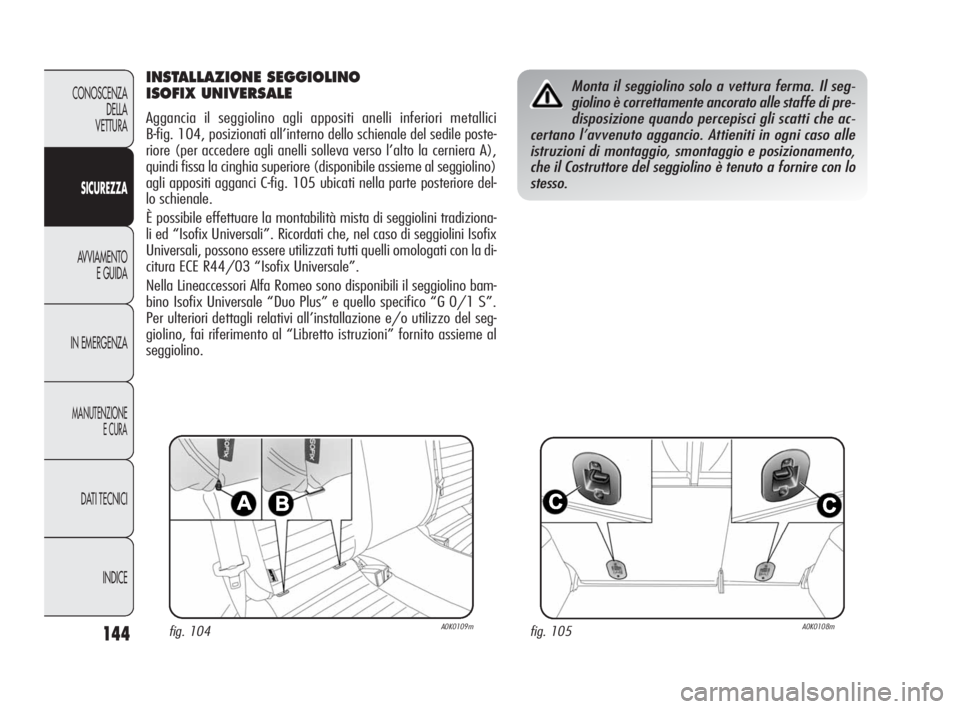

INSTALLAZIONE SEGGIOLINO
ISOFIX UNIVERSALE
Aggancia il seggiolino agli appositi anelli inferiori metallici
B-fig. 104, posizionati all’interno dello schienale del sedile poste-
riore (per accedere agli anelli solleva verso l’alto la cerniera A),
quindi fissa la cinghia superiore (disponibile assieme al seggiolino)
agli appositi agganci C-fig. 105 ubicati nella parte posteriore del-
lo schienale.
È possibile effettuare la montabilità mista di seggiolini tradiziona-
li ed “Isofix Universali”. Ricordati che, nel caso di seggiolini Isofix
Universali, possono essere utilizzati tutti quelli omologati con la di-
citura ECE R44/03 “Isofix Universale”.
Nella Lineaccessori Alfa Romeo sono disponibili il seggiolino bam-
bino Isofix Universale “Duo Plus” e quello specifico “G 0/1 S”.
Per ulteriori dettagli relativi all’installazione e/o utilizzo del seg-
giolino, fai riferimento al “Libretto istruzioni” fornito assieme al
seggiolino.
fig. 104A0K0109mfig. 105A0K0108m
Monta il seggiolino solo a vettura ferma. Il seg-
giolino è correttamente ancorato alle staffe di pre-
disposizione quando percepisci gli scatti che ac-
certano l’avvenuto aggancio. Attieniti in ogni caso alle
istruzioni di montaggio, smontaggio e posizionamento,
che il Costruttore del seggiolino è tenuto a fornire con lo
stesso.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 144

145
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

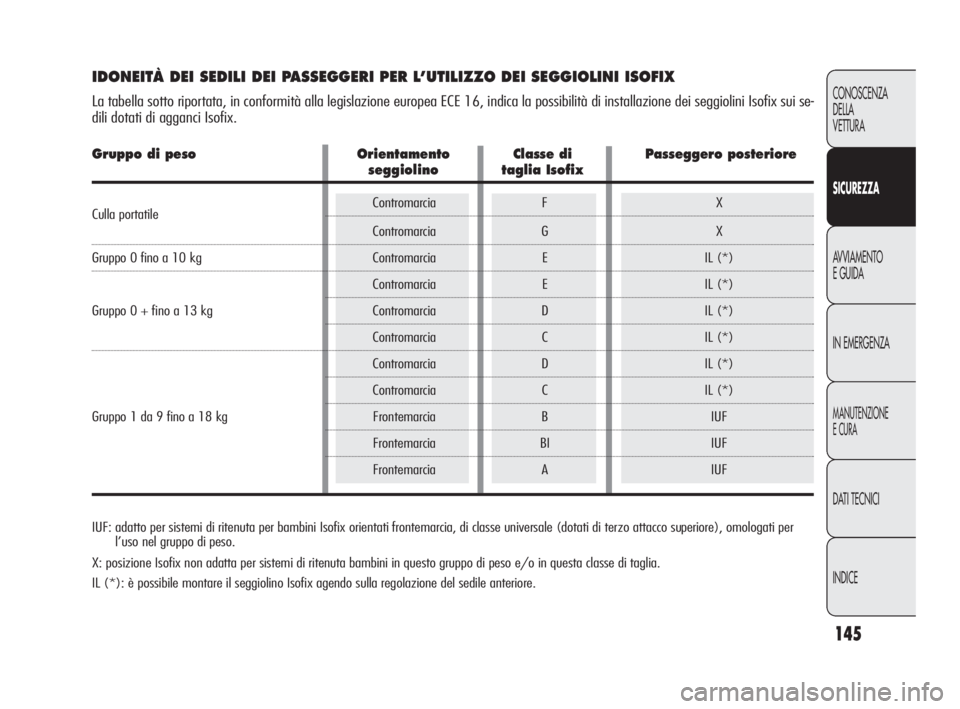

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini Isofix sui se-
dili dotati di agganci Isofix.
IUF: adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore), omologati per
l’uso nel gruppo di peso.
X: posizione Isofix non adatta per sistemi di ritenuta bambini in questo gruppo di peso e/o in questa classe di taglia.
IL (*): è possibile montare il seggiolino Isofix agendo sulla regolazione del sedile anteriore.
Gruppo di peso Orientamento Classe di Passeggero posteriore
seggiolino taglia Isofix
Culla portatileContromarcia F X
Contromarcia G X
Gruppo 0 fino a 10 kg Contromarcia E IL (*)
Contromarcia E IL (*)
Gruppo 0 + fino a 13 kg Contromarcia D IL (*)
Contromarcia C IL (*)
Contromarcia D IL (*)
Contromarcia C IL (*)
Gruppo 1 da 9 fino a 18 kg Frontemarcia B IUF
Frontemarcia BI IUF
Frontemarcia A IUF
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 145

146
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

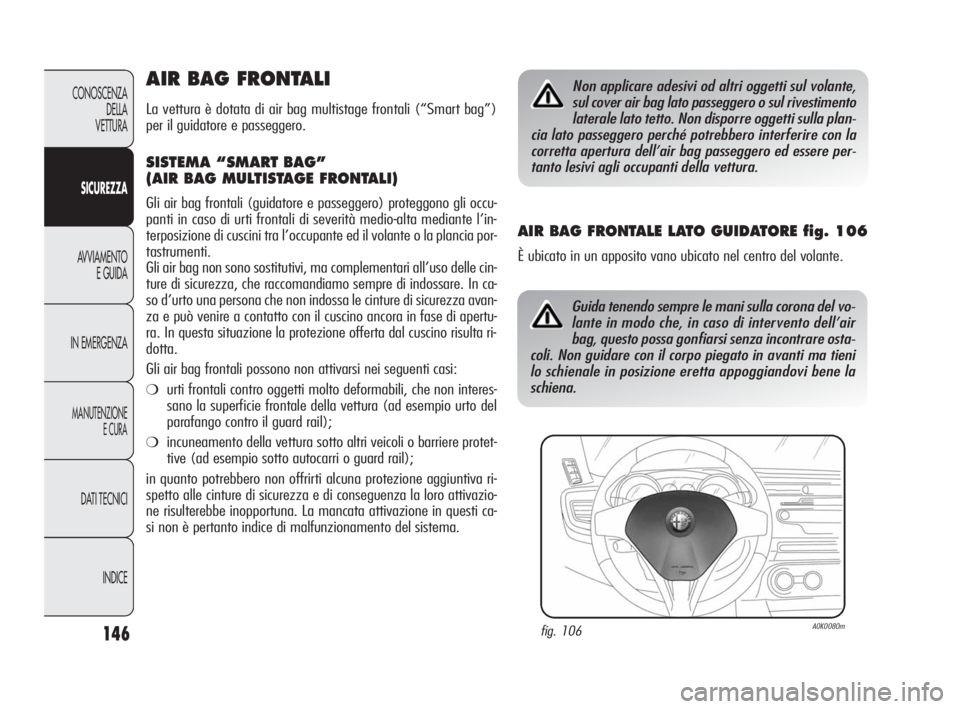

AIR BAG FRONTALI
La vettura è dotata di air bag multistage frontali (“Smart bag”)
per il guidatore e passeggero.
SISTEMA “SMART BAG”
(AIR BAG MULTISTAGE FRONTALI)
Gli air bag frontali (guidatore e passeggero) proteggono gli occu-
panti in caso di urti frontali di severità medio-alta mediante l’in-
terposizione di cuscini tra l’occupante ed il volante o la plancia por-
tastrumenti.
Gli air bag non sono sostitutivi, ma complementari all’uso delle cin-
ture di sicurezza, che raccomandiamo sempre di indossare. In ca-
so d’urto una persona che non indossa le cinture di sicurezza avan-
za e può venire a contatto con il cuscino ancora in fase di apertu-
ra. In questa situazione la protezione offerta dal cuscino risulta ri-
dotta.
Gli air bag frontali possono non attivarsi nei seguenti casi:
❍urti frontali contro oggetti molto deformabili, che non interes-
sano la superficie frontale della vettura (ad esempio urto del
parafango contro il guard rail);
❍incuneamento della vettura sotto altri veicoli o barriere protet-
tive (ad esempio sotto autocarri o guard rail);
in quanto potrebbero non offrirti alcuna protezione aggiuntiva ri-
spetto alle cinture di sicurezza e di conseguenza la loro attivazio-
ne risulterebbe inopportuna. La mancata attivazione in questi ca-
si non è pertanto indice di malfunzionamento del sistema.
AIR BAG FRONTALE LATO GUIDATORE fig. 106
È ubicato in un apposito vano ubicato nel centro del volante.
Non applicare adesivi od altri oggetti sul volante,
sul cover air bag lato passeggero o sul rivestimento
laterale lato tetto. Non disporre oggetti sulla plan-
cia lato passeggero perché potrebbero interferire con la
corretta apertura dell’air bag passeggero ed essere per-
tanto lesivi agli occupanti della vettura.
fig. 106A0K0080m
Guida tenendo sempre le mani sulla corona del vo-
lante in modo che, in caso di intervento dell’air
bag, questo possa gonfiarsi senza incontrare osta-
coli. Non guidare con il corpo piegato in avanti ma tieni
lo schienale in posizione eretta appoggiandovi bene la
schiena.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 146

147
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

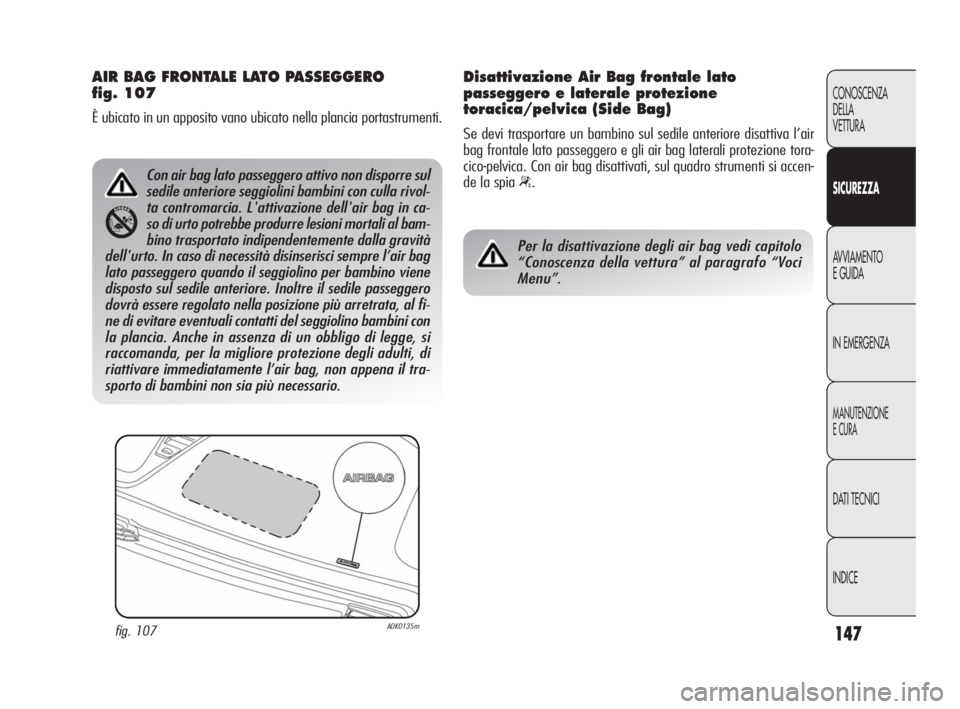

AIR BAG FRONTALE LATO PASSEGGERO
fig. 107
È ubicato in un apposito vano ubicato nella plancia portastrumenti.
fig. 107A0K0135m
Con air bag lato passeggero attivo non disporre sul
sedile anteriore seggiolini bambini con culla rivol-
ta contromarcia. L'attivazione dell'air bag in ca-
so di urto potrebbe produrre lesioni mortali al bam-
bino trasportato indipendentemente dalla gravità
dell'urto. In caso di necessità disinserisci sempre l’air bag
lato passeggero quando il seggiolino per bambino viene
disposto sul sedile anteriore. Inoltre il sedile passeggero
dovrà essere regolato nella posizione più arretrata, al fi-
ne di evitare eventuali contatti del seggiolino bambini con
la plancia. Anche in assenza di un obbligo di legge, si
raccomanda, per la migliore protezione degli adulti, di
riattivare immediatamente l’air bag, non appena il tra-
sporto di bambini non sia più necessario.
Per la disattivazione degli air bag vedi capitolo
“Conoscenza della vettura” al paragrafo “Voci
Menu”.
Disattivazione Air Bag frontale lato
passeggero e laterale protezione
toracica/pelvica (Side Bag)
Se devi trasportare un bambino sul sedile anteriore disattiva l’air
bag frontale lato passeggero e gli air bag laterali protezione tora-
cico-pelvica. Con air bag disattivati, sul quadro strumenti si accen-
de la spia
“.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 147

148
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

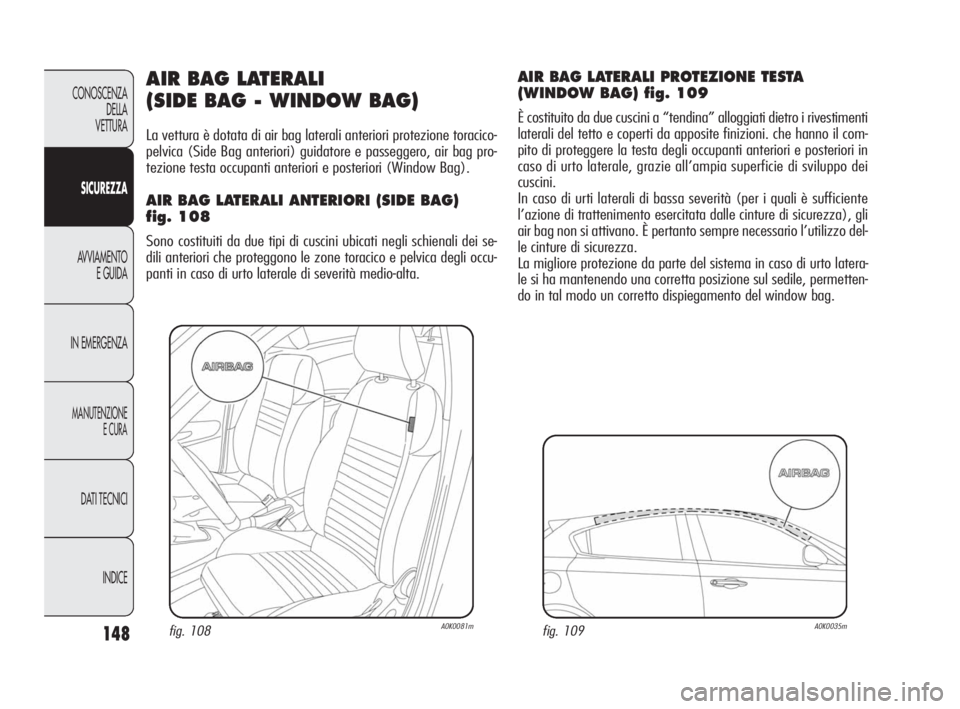

AIR BAG LATERALI
(SIDE BAG - WINDOW BAG)
La vettura è dotata di air bag laterali anteriori protezione toracico-
pelvica (Side Bag anteriori) guidatore e passeggero, air bag pro-
tezione testa occupanti anteriori e posteriori (Window Bag).
AIR BAG LATERALI ANTERIORI (SIDE BAG)
fig. 108
Sono costituiti da due tipi di cuscini ubicati negli schienali dei se-
dili anteriori che proteggono le zone toracico e pelvica degli occu-
panti in caso di urto laterale di severità medio-alta.
fig. 108A0K0081mfig. 109A0K0035m
AIR BAG LATERALI PROTEZIONE TESTA
(WINDOW BAG) fig. 109
È costituito da due cuscini a “tendina” alloggiati dietro i rivestimenti
laterali del tetto e coperti da apposite finizioni. che hanno il com-
pito di proteggere la testa degli occupanti anteriori e posteriori in
caso di urto laterale, grazie all’ampia superficie di sviluppo dei
cuscini.
In caso di urti laterali di bassa severità (per i quali è sufficiente
l’azione di trattenimento esercitata dalle cinture di sicurezza), gli
air bag non si attivano. È pertanto sempre necessario l’utilizzo del-
le cinture di sicurezza.
La migliore protezione da parte del sistema in caso di urto latera-
le si ha mantenendo una corretta posizione sul sedile, permetten-
do in tal modo un corretto dispiegamento del window bag.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 148

149
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

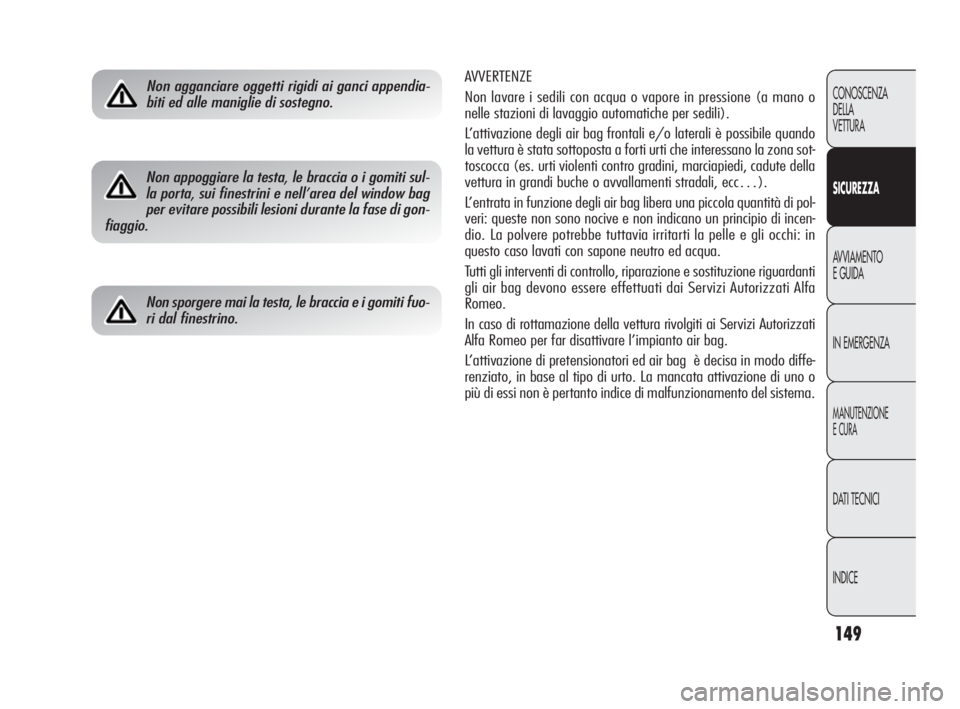

AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione (a mano o
nelle stazioni di lavaggio automatiche per sedili).
L’attivazione degli air bag frontali e/o laterali è possibile quando
la vettura è stata sottoposta a forti urti che interessano la zona sot-
toscocca (es. urti violenti contro gradini, marciapiedi, cadute della
vettura in grandi buche o avvallamenti stradali, ecc…).
L’entrata in funzione degli air bag libera una piccola quantità di pol-
veri: queste non sono nocive e non indicano un principio di incen-
dio. La polvere potrebbe tuttavia irritarti la pelle e gli occhi: in
questo caso lavati con sapone neutro ed acqua.
Tutti gli interventi di controllo, riparazione e sostituzione riguardanti
gli air bag devono essere effettuati dai Servizi Autorizzati Alfa
Romeo.
In caso di rottamazione della vettura rivolgiti ai Servizi Autorizzati
Alfa Romeo per far disattivare l’impianto air bag.
L’attivazione di pretensionatori ed air bag è decisa in modo diffe-
renziato, in base al tipo di urto. La mancata attivazione di uno o
più di essi non è pertanto indice di malfunzionamento del sistema.Non agganciare oggetti rigidi ai ganci appendia-
biti ed alle maniglie di sostegno.
Non appoggiare la testa, le braccia o i gomiti sul-
la porta, sui finestrini e nell’area del window bag
per evitare possibili lesioni durante la fase di gon-
fiaggio.
Non sporgere mai la testa, le braccia e i gomiti fuo-
ri dal finestrino.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 149

150
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

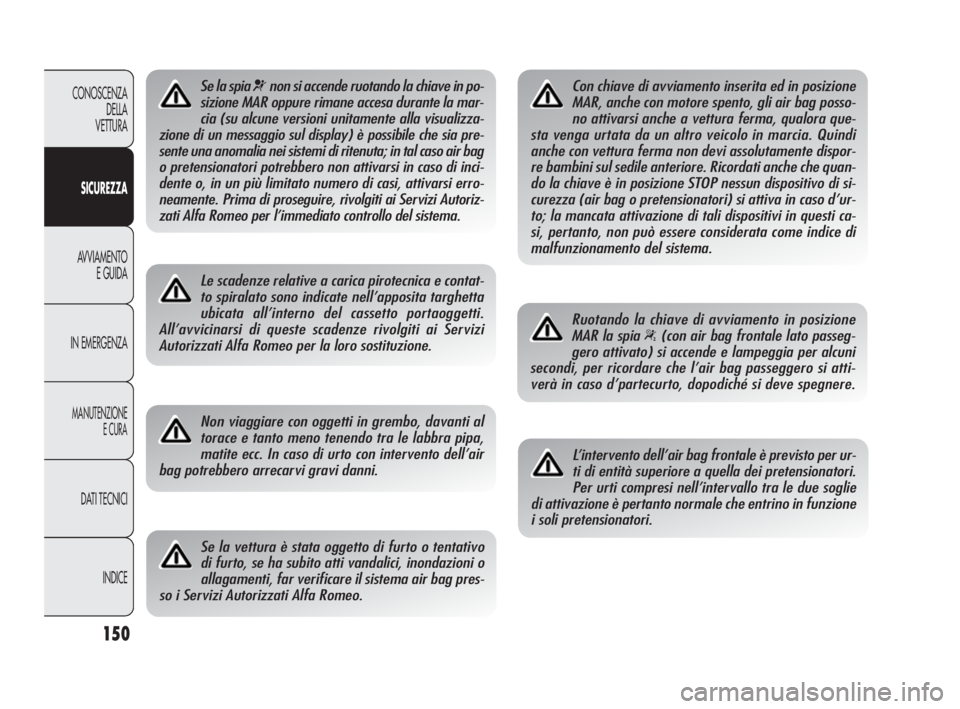

Se la spia ¬non si accende ruotando la chiave in po-
sizione MAR oppure rimane accesa durante la mar-
cia (su alcune versioni unitamente alla visualizza-
zione di un messaggio sul display) è possibile che sia pre-
sente una anomalia nei sistemi di ritenuta; in tal caso air bag
o pretensionatori potrebbero non attivarsi in caso di inci-
dente o, in un più limitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, rivolgiti ai Servizi Autoriz-
zati Alfa Romeo per l’immediato controllo del sistema.
Le scadenze relative a carica pirotecnica e contat-
to spiralato sono indicate nell’apposita targhetta
ubicata all’interno del cassetto portaoggetti.
All’avvicinarsi di queste scadenze rivolgiti ai Servizi
Autorizzati Alfa Romeo per la loro sostituzione.
Non viaggiare con oggetti in grembo, davanti al
torace e tanto meno tenendo tra le labbra pipa,
matite ecc. In caso di urto con intervento dell’air
bag potrebbero arrecarvi gravi danni.
Se la vettura è stata oggetto di furto o tentativo
di furto, se ha subito atti vandalici, inondazioni o
allagamenti, far verificare il sistema air bag pres-
so i Servizi Autorizzati Alfa Romeo.
Con chiave di avviamento inserita ed in posizione
MAR, anche con motore spento, gli air bag posso-
no attivarsi anche a vettura ferma, qualora que-
sta venga urtata da un altro veicolo in marcia. Quindi
anche con vettura ferma non devi assolutamente dispor-
re bambini sul sedile anteriore. Ricordati anche che quan-
do la chiave è in posizione STOP nessun dispositivo di si-
curezza (air bag o pretensionatori) si attiva in caso d’ur-
to; la mancata attivazione di tali dispositivi in questi ca-
si, pertanto, non può essere considerata come indice di
malfunzionamento del sistema.
Ruotando la chiave di avviamento in posizione
MAR la spia
“(con air bag frontale lato passeg-
gero attivato) si accende e lampeggia per alcuni
secondi, per ricordare che l’air bag passeggero si atti-
verà in caso d’partecurto, dopodiché si deve spegnere.
L’intervento dell’air bag frontale è previsto per ur-
ti di entità superiore a quella dei pretensionatori.
Per urti compresi nell’intervallo tra le due soglie
di attivazione è pertanto normale che entrino in funzione
i soli pretensionatori.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 150

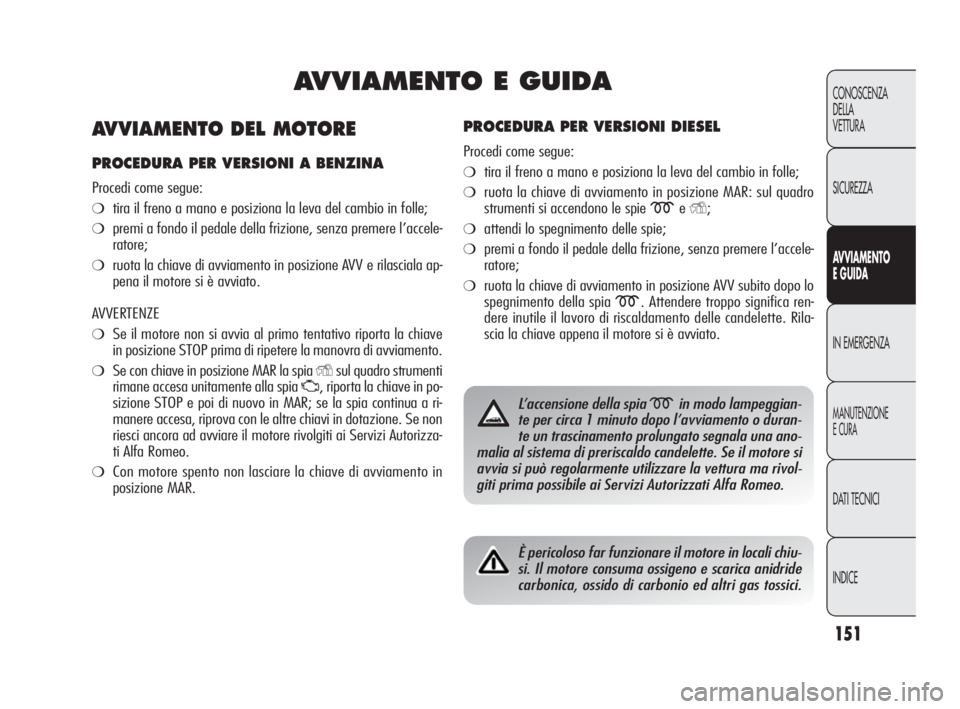

151
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVIAMENTO E GUIDA
PROCEDURA PER VERSIONI DIESEL
Procedi come segue:
❍tira il freno a mano e posiziona la leva del cambio in folle;
❍ruota la chiave di avviamento in posizione MAR: sul quadro
strumenti si accendono le spie
me Y;
❍attendi lo spegnimento delle spie;
❍premi a fondo il pedale della frizione, senza premere l’accele-
ratore;
❍ruota la chiave di avviamento in posizione AVV subito dopo lo
spegnimento della spia
m. Attendere troppo significa ren-
dere inutile il lavoro di riscaldamento delle candelette. Rila-
scia la chiave appena il motore si è avviato.
L’accensione della spia min modo lampeggian-
te per circa 1 minuto dopo l’avviamento o duran-
te un trascinamento prolungato segnala una ano-
malia al sistema di preriscaldo candelette. Se il motore si
avvia si può regolarmente utilizzare la vettura ma rivol-
giti prima possibile ai Servizi Autorizzati Alfa Romeo.
È pericoloso far funzionare il motore in locali chiu-
si. Il motore consuma ossigeno e scarica anidride
carbonica, ossido di carbonio ed altri gas tossici.
AVVIAMENTO DEL MOTORE
PROCEDURA PER VERSIONI A BENZINA
Procedi come segue:
❍tira il freno a mano e posiziona la leva del cambio in folle;
❍premi a fondo il pedale della frizione, senza premere l’accele-
ratore;
❍ruota la chiave di avviamento in posizione AVV e rilasciala ap-
pena il motore si è avviato.
AVVERTENZE
❍Se il motore non si avvia al primo tentativo riporta la chiave
in posizione STOP prima di ripetere la manovra di avviamento.
❍Se con chiave in posizione MAR la spia Ysul quadro strumenti
rimane accesa unitamente alla spia
U, riporta la chiave in po-
sizione STOP e poi di nuovo in MAR; se la spia continua a ri-
manere accesa, riprova con le altre chiavi in dotazione. Se non
riesci ancora ad avviare il motore rivolgiti ai Servizi Autorizza-
ti Alfa Romeo.
❍Con motore spento non lasciare la chiave di avviamento in
posizione MAR.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 151
