2010 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

56
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Ripiegamento elettrico specchio
(per versioni/mercati, dove previsto)
Per ripiegare gli specchi premi il pulsante C-fig. 31. Premi nuova-
mente il pulsante per riportare gli specchi in posizione di marcia.
Ripiegamento manuale specchio fig. 32
In caso di necessità ripiega gli specchi spostandoli dalla posizione
1 alla posizione 2.
AVVERTENZA Durante la marcia gli specchi devono sempre essere
in posizione 1.
Regolazione specchio
La regolazione/ripiegamento degli specchi è possibile solo con chia-
ve di avviamento in posizione MAR.
Seleziona lo specchio desiderato mediante il dispositivo A-fig. 31:
❍dispositivo in posizione 1: selezione specchio sinistro;
❍dispositivo in posizione 2: selezione specchio destro.
Per orientare lo specchio selezionato premi il pulsante B nelle quat-
tro direzioni indicate dalle frecce.
AVVERTENZA Terminata la regolazione ruota il dispositivo A in po-
sizione 0 per evitare spostamenti accidentali.
fig. 31A0K0066mfig. 32A0K0052m
SPECCHI ESTERNI
Lo specchio retrovisore esterno lato guida, essen-
do curvo, altera leggermente la percezione della
distanza.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 56

57
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

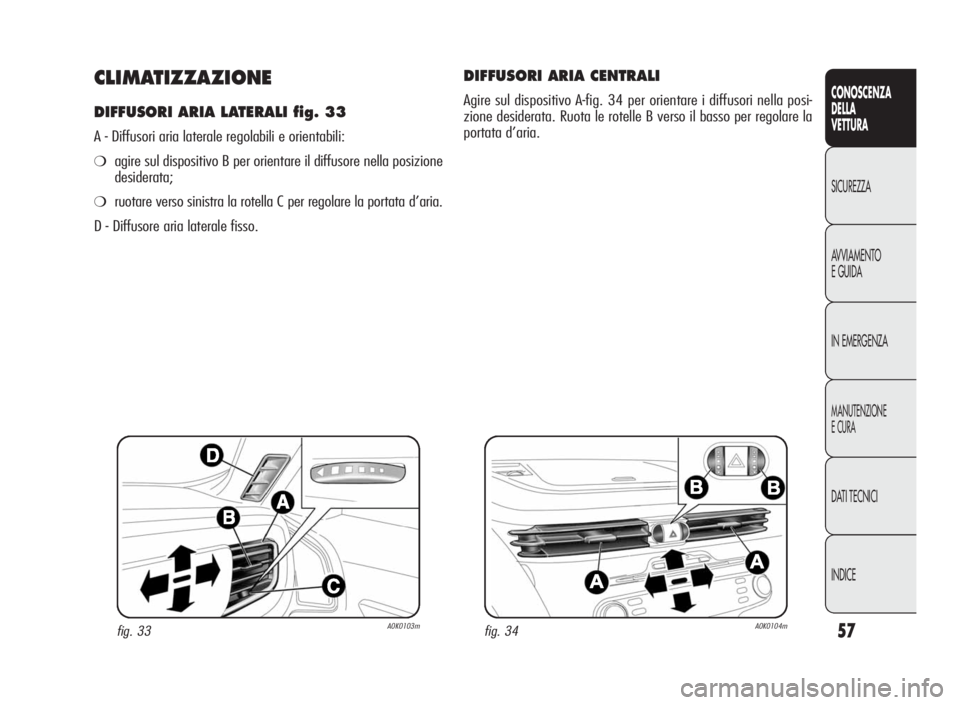

CLIMATIZZAZIONE
DIFFUSORI ARIA LATERALI fig. 33
A - Diffusori aria laterale regolabili e orientabili:
❍agire sul dispositivo B per orientare il diffusore nella posizione
desiderata;
❍ruotare verso sinistra la rotella C per regolare la portata d’aria.
D - Diffusore aria laterale fisso.
fig. 33A0K0103m
DIFFUSORI ARIA CENTRALI
Agire sul dispositivo A-fig. 34 per orientare i diffusori nella posi-
zione desiderata. Ruota le rotelle B verso il basso per regolare la
portata d’aria.
fig. 34A0K0104m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 57

58
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

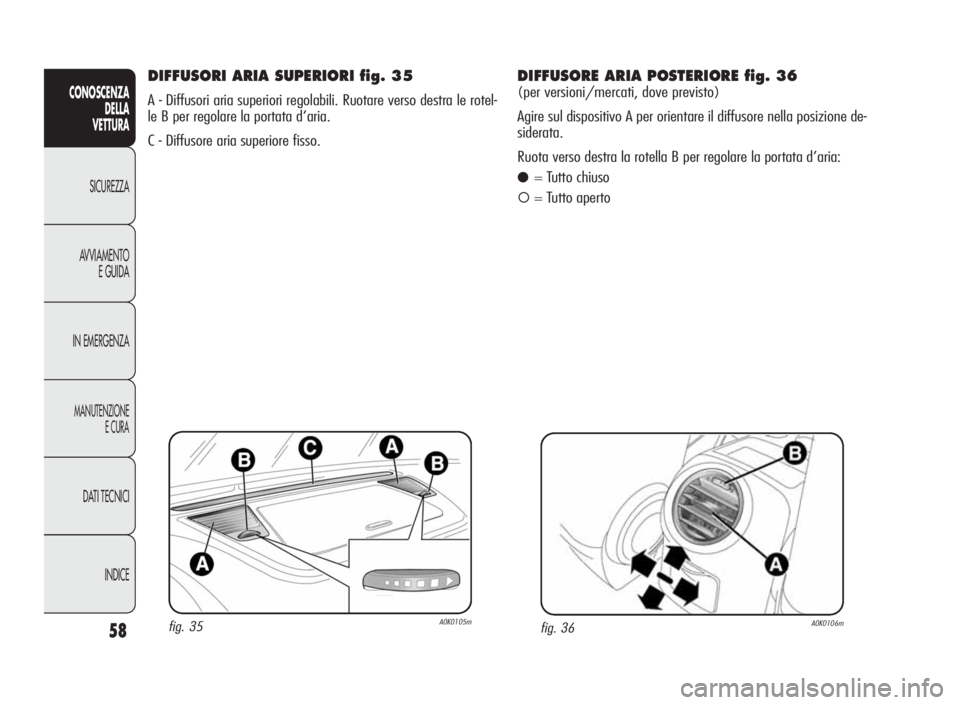

DIFFUSORI ARIA SUPERIORI fig. 35
A - Diffusori aria superiori regolabili. Ruotare verso destra le rotel-
le B per regolare la portata d’aria.
C - Diffusore aria superiore fisso.
fig. 36A0K0106mfig. 35A0K0105m
DIFFUSORE ARIA POSTERIORE fig. 36
(per versioni/mercati, dove previsto)
Agire sul dispositivo A per orientare il diffusore nella posizione de-
siderata.
Ruota verso destra la rotella B per regolare la portata d’aria:
●= Tutto chiuso
= Tutto aperto
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 58

59
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

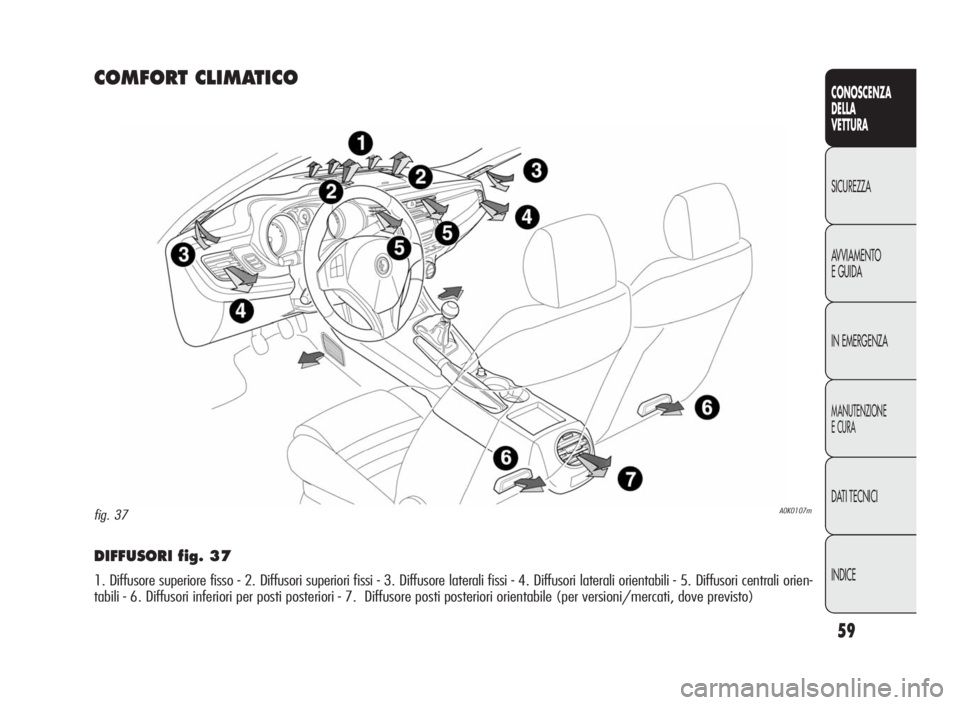

DIFFUSORI fig. 37
1. Diffusore superiore fisso - 2. Diffusori superiori fissi - 3. Diffusore laterali fissi - 4. Diffusori laterali orientabili - 5. Diffusori centraliorien-
tabili - 6. Diffusori inferiori per posti posteriori - 7. Diffusoreposti posteriori orientabile (per versioni/mercati, dove previsto)
A0K0107mfig. 37
COMFORT CLIMATICO
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 59

60
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

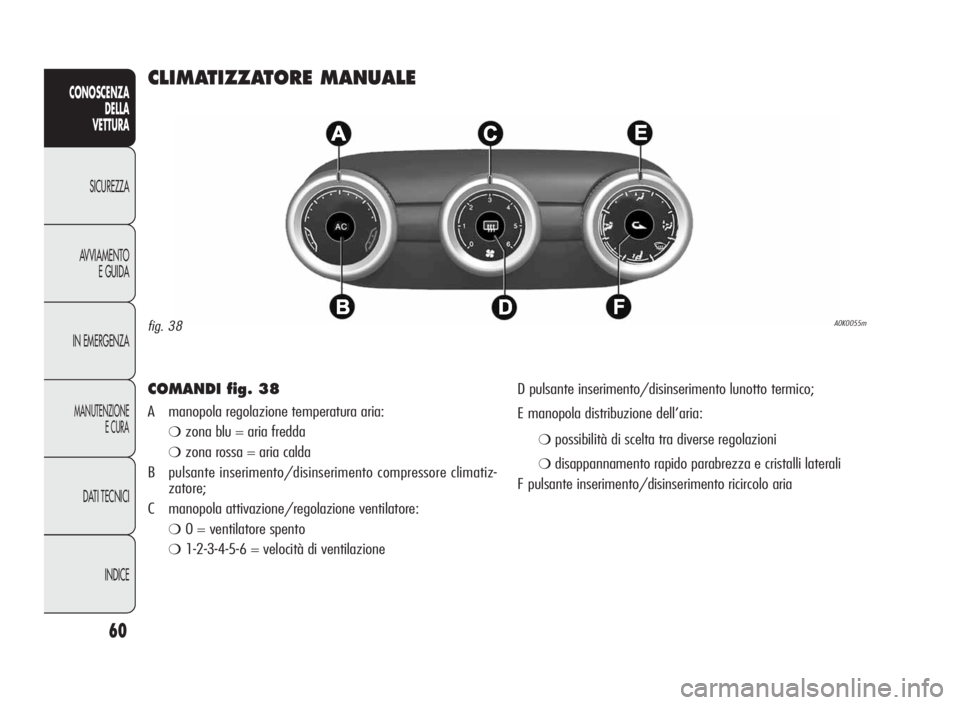

CLIMATIZZATORE MANUALE
COMANDI fig. 38
A manopola regolazione temperatura aria:
❍zona blu = aria fredda
❍zona rossa = aria calda
B pulsante inserimento/disinserimento compressore climatiz-
zatore;
C manopola attivazione/regolazione ventilatore:
❍0 = ventilatore spento
❍1-2-3-4-5-6 = velocità di ventilazioneD pulsante inserimento/disinserimento lunotto termico;
E manopola distribuzione dell’aria:
❍possibilità di scelta tra diverse regolazioni
❍disappannamento rapido parabrezza e cristalli laterali
F pulsante inserimento/disinserimento ricircolo aria
fig. 38A0K0055m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 60

61
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

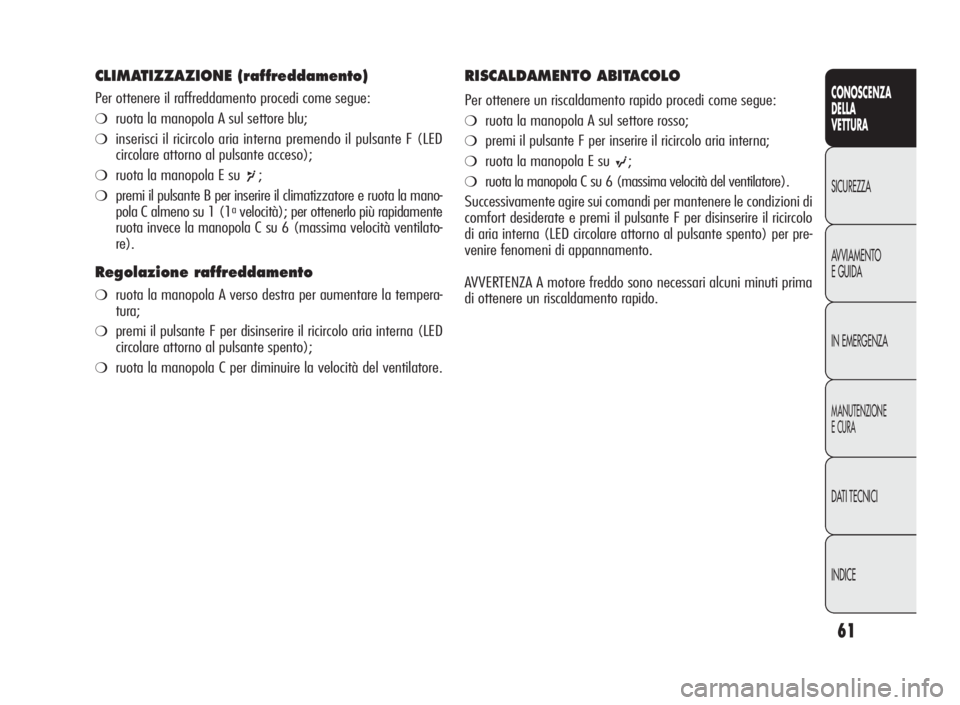

CLIMATIZZAZIONE (raffreddamento)
Per ottenere il raffreddamento procedi come segue:
❍ruota la manopola A sul settore blu;
❍inserisci il ricircolo aria interna premendo il pulsante F (LED
circolare attorno al pulsante acceso);
❍ruota la manopola E sur;
❍premi il pulsante B per inserire il climatizzatore e ruota la mano-
pola C almeno su 1 (1avelocità); per ottenerlo più rapidamente
ruota invece la manopola C su 6 (massima velocità ventilato-
re).
Regolazione raffreddamento
❍ruota la manopola A verso destra per aumentare la tempera-
tura;
❍premi il pulsante F per disinserire il ricircolo aria interna (LED
circolare attorno al pulsante spento);
❍ruota la manopola C per diminuire la velocità del ventilatore.
RISCALDAMENTO ABITACOLO
Per ottenere un riscaldamento rapido procedi come segue:
❍ruota la manopola A sul settore rosso;
❍premi il pulsante F per inserire il ricircolo aria interna;
❍ruota la manopola E sus;
❍ruota la manopola C su 6 (massima velocità del ventilatore).
Successivamente agire sui comandi per mantenere le condizioni di
comfort desiderate e premi il pulsante F per disinserire il ricircolo
di aria interna (LED circolare attorno al pulsante spento) per pre-
venire fenomeni di appannamento.
AVVERTENZA A motore freddo sono necessari alcuni minuti prima
di ottenere un riscaldamento rapido.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 61

62
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

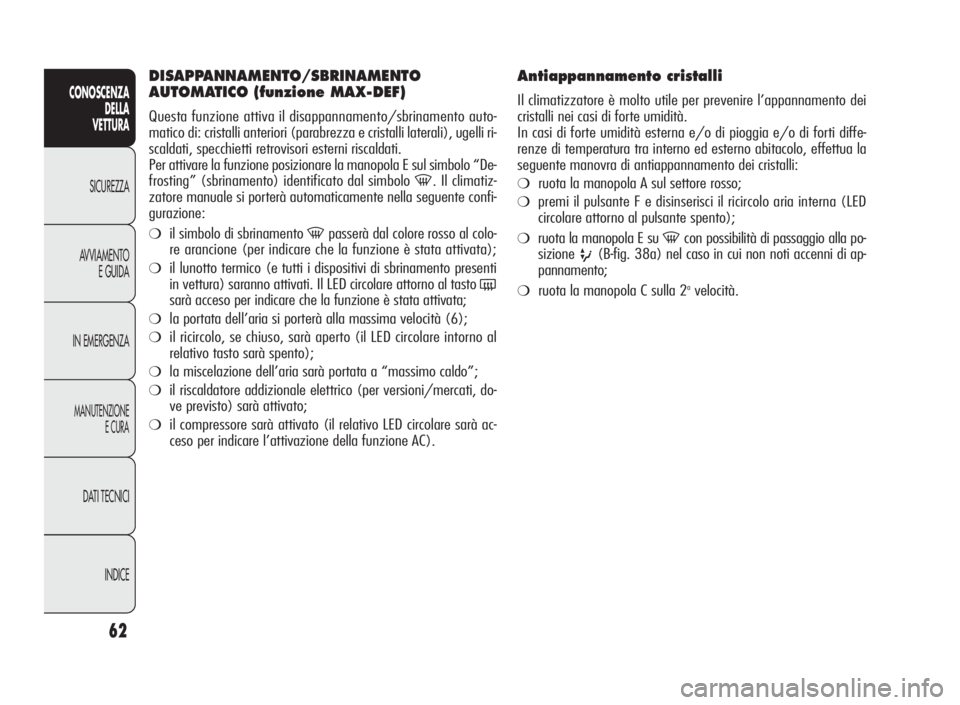

DISAPPANNAMENTO/SBRINAMENTO
AUTOMATICO (funzione MAX-DEF)
Questa funzione attiva il disappannamento/sbrinamento auto-
matico di: cristalli anteriori (parabrezza e cristalli laterali), ugelli ri-
scaldati, specchietti retrovisori esterni riscaldati.
Per attivare la funzione posizionare la manopola E sul simbolo “De-
frosting” (sbrinamento) identificato dal simbolo
-. Il climatiz-
zatore manuale si porterà automaticamente nella seguente confi-
gurazione:
❍il simbolo di sbrinamento-passerà dal colore rosso al colo-
re arancione (per indicare che la funzione è stata attivata);
❍il lunotto termico (e tutti i dispositivi di sbrinamento presenti
in vettura) saranno attivati. Il LED circolare attorno al tasto
(sarà acceso per indicare che la funzione è stata attivata;
❍la portata dell’aria si porterà alla massima velocità (6);
❍il ricircolo, se chiuso, sarà aperto (il LED circolare intorno al
relativo tasto sarà spento);
❍la miscelazione dell’aria sarà portata a “massimo caldo”;
❍il riscaldatore addizionale elettrico (per versioni/mercati, do-
ve previsto) sarà attivato;
❍il compressore sarà attivato (il relativo LED circolare sarà ac-
ceso per indicare l’attivazione della funzione AC).
Antiappannamento cristalli
Il climatizzatore è molto utile per prevenire l’appannamento dei
cristalli nei casi di forte umidità.
In casi di forte umidità esterna e/o di pioggia e/o di forti diffe-
renze di temperatura tra interno ed esterno abitacolo, effettua la
seguente manovra di antiappannamento dei cristalli:
❍ruota la manopola A sul settore rosso;
❍premi il pulsante F e disinserisci il ricircolo aria interna (LED
circolare attorno al pulsante spento);
❍ruotalamanopolaEsu-con possibilità di passaggio alla po-
sizione
u(B-fig. 38a) nel caso in cui non noti accenni di ap-
pannamento;
❍ruota la manopola C sulla 2avelocità.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 62

63
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

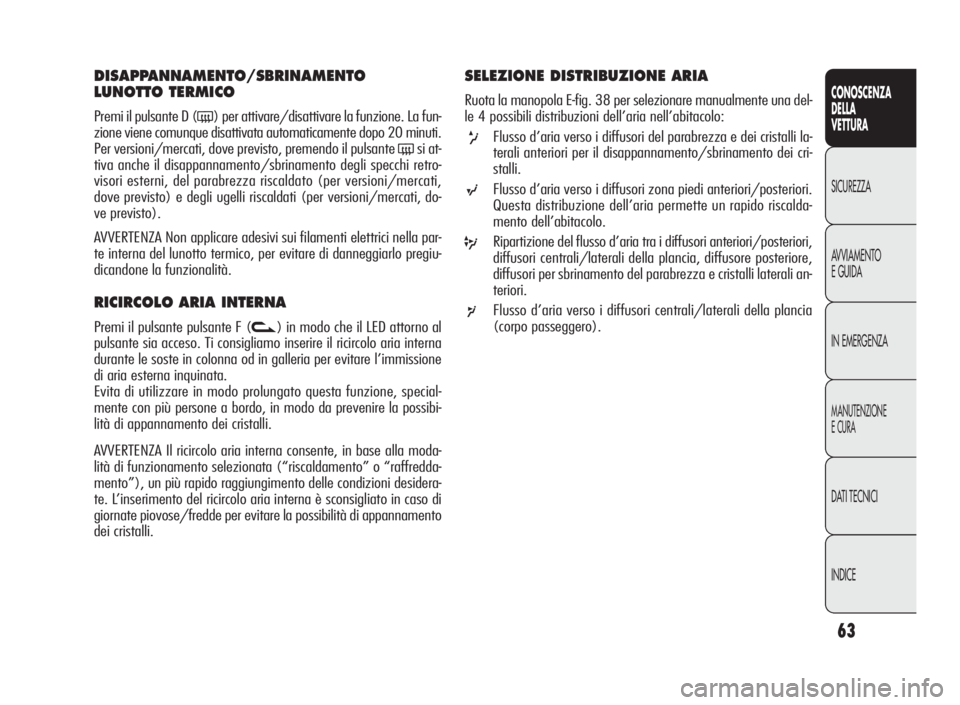

DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO
Premi il pulsante D (() per attivare/disattivare la funzione. La fun-
zione viene comunque disattivata automaticamente dopo 20 minuti.
Per versioni/mercati, dove previsto, premendo il pulsante
(si at-
tiva anche il disappannamento/sbrinamento degli specchi retro-
visori esterni, del parabrezza riscaldato (per versioni/mercati,
dove previsto) e degli ugelli riscaldati (per versioni/mercati, do-
ve previsto).
AVVERTENZA Non applicare adesivi sui filamenti elettrici nella par-
te interna del lunotto termico, per evitare di danneggiarlo pregiu-
dicandone la funzionalità.
RICIRCOLO ARIA INTERNA
Premi il pulsante pulsante F (v) in modo che il LED attorno al
pulsante sia acceso. Ti consigliamo inserire il ricircolo aria interna
durante le soste in colonna od in galleria per evitare l’immissione
di aria esterna inquinata.
Evita di utilizzare in modo prolungato questa funzione, special-
mente con più persone a bordo, in modo da prevenire la possibi-
lità di appannamento dei cristalli.
AVVERTENZA Il ricircolo aria interna consente, in base alla moda-
lità di funzionamento selezionata (“riscaldamento” o “raffredda-
mento”), un più rapido raggiungimento delle condizioni desidera-
te. L’inserimento del ricircolo aria interna è sconsigliato in caso di
giornate piovose/fredde per evitare la possibilità di appannamento
dei cristalli.
SELEZIONE DISTRIBUZIONE ARIA
Ruota la manopola E-fig. 38 per selezionare manualmente una del-
le 4 possibili distribuzioni dell’aria nell’abitacolo:
xFlusso d’aria verso i diffusori del parabrezza e dei cristalli la-
terali anteriori per il disappannamento/sbrinamento dei cri-
stalli.
sFlusso d’aria verso i diffusori zona piedi anteriori/posteriori.
Questa distribuzione dell’aria permette un rapido riscalda-
mento dell’abitacolo.
yRipartizione del flusso d’aria tra i diffusori anteriori/posteriori,
diffusori centrali/laterali della plancia, diffusore posteriore,
diffusori per sbrinamento del parabrezza e cristalli laterali an-
teriori.
rFlusso d’aria verso i diffusori centrali/laterali della plancia
(corpo passeggero).
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:12 Pagina 63
