2010 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

88
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

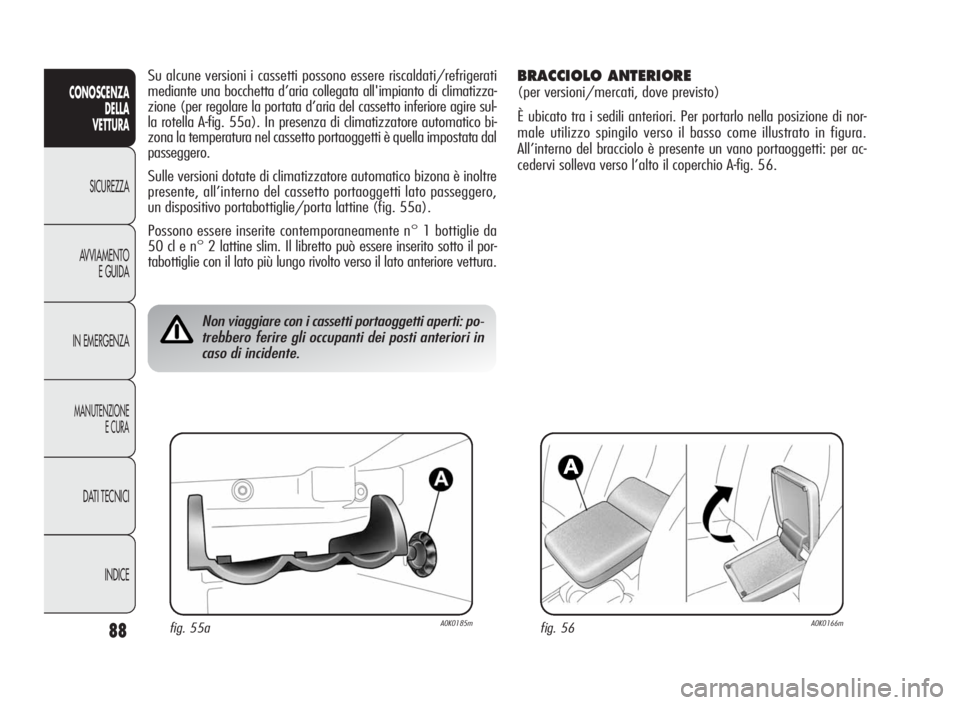

Su alcune versioni i cassetti possono essere riscaldati/refrigerati
mediante una bocchetta d’aria collegata all'impianto di climatizza-
zione (per regolare la portata d’aria del cassetto inferiore agire sul-
la rotella A-fig. 55a). In presenza di climatizzatore automatico bi-
zona la temperatura nel cassetto portaoggetti è quella impostata dal
passeggero.
Sulle versioni dotate di climatizzatore automatico bizona è inoltre
presente, all’interno del cassetto portaoggetti lato passeggero,
un dispositivo portabottiglie/porta lattine (fig. 55a).
Possono essere inserite contemporaneamente n° 1 bottiglie da
50 cl e n° 2 lattine slim. Il libretto può essere inserito sotto il por-
tabottiglie con il lato più lungo rivolto verso il lato anteriore vettura.
Non viaggiare con i cassetti portaoggetti aperti: po-
trebbero ferire gli occupanti dei posti anteriori in
caso di incidente.
BRACCIOLO ANTERIORE
(per versioni/mercati, dove previsto)
È ubicato tra i sedili anteriori. Per portarlo nella posizione di nor-
male utilizzo spingilo verso il basso come illustrato in figura.
All’interno del bracciolo è presente un vano portaoggetti: per ac-
cedervi solleva verso l’alto il coperchio A-fig. 56.
fig. 56A0K0166mfig. 55aA0K0185m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 88

89
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
fig. 57aA0K0217m

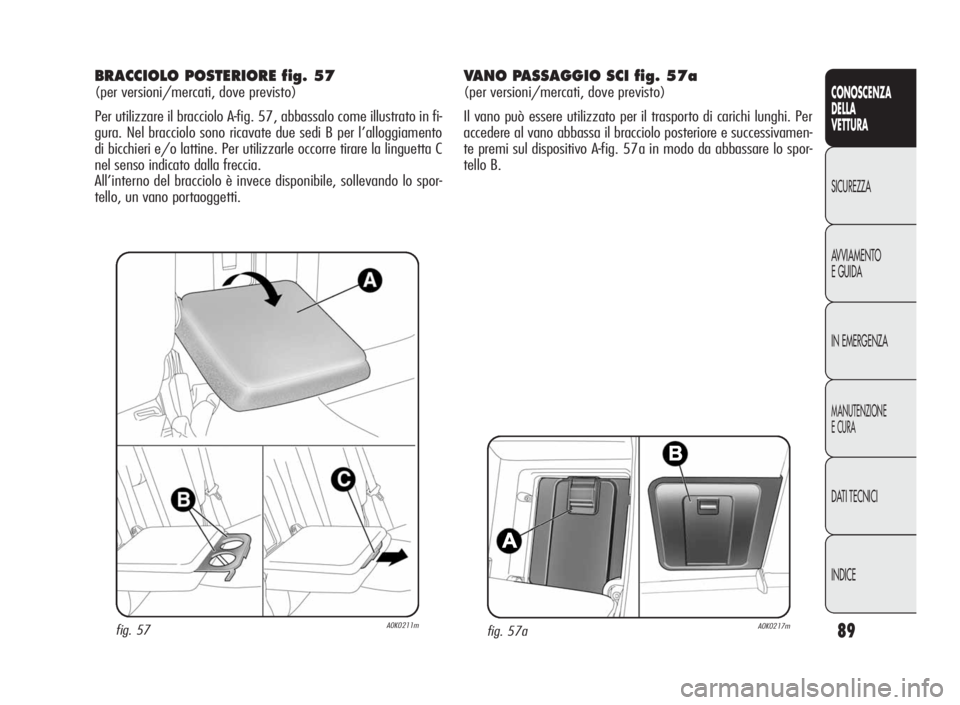

BRACCIOLO POSTERIORE fig. 57
(per versioni/mercati, dove previsto)
Per utilizzare il bracciolo A-fig. 57, abbassalo come illustrato in fi-
gura. Nel bracciolo sono ricavate due sedi B per l’alloggiamento
di bicchieri e/o lattine. Per utilizzarle occorre tirare la linguetta C
nel senso indicato dalla freccia.
All’interno del bracciolo è invece disponibile, sollevando lo spor-
tello, un vano portaoggetti.
fig. 57A0K0211m
VANO PASSAGGIO SCI fig. 57a
(per versioni/mercati, dove previsto)
Il vano può essere utilizzato per il trasporto di carichi lunghi. Per
accedere al vano abbassa il bracciolo posteriore e successivamen-
te premi sul dispositivo A-fig. 57a in modo da abbassare lo spor-
tello B.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 89

90
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

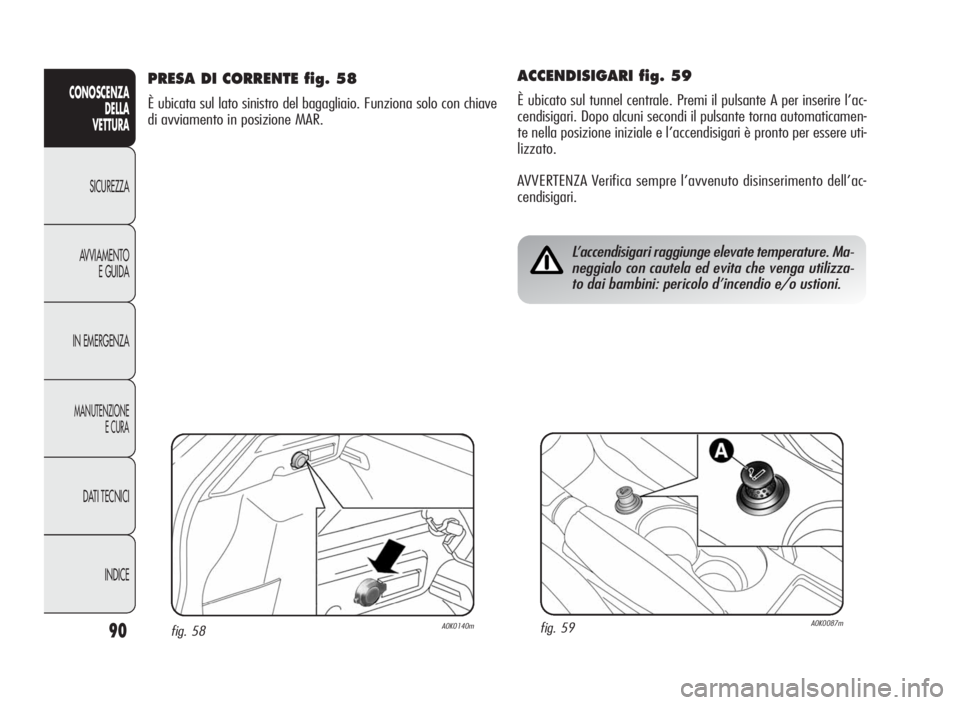

ACCENDISIGARI fig. 59
È ubicato sul tunnel centrale. Premi il pulsante A per inserire l’ac-
cendisigari. Dopo alcuni secondi il pulsante torna automaticamen-
te nella posizione iniziale e l’accendisigari è pronto per essere uti-
lizzato.
AVVERTENZA Verifica sempre l’avvenuto disinserimento dell’ac-
cendisigari.
L’accendisigari raggiunge elevate temperature. Ma-
neggialo con cautela ed evita che venga utilizza-
to dai bambini: pericolo d’incendio e/o ustioni.
fig. 59A0K0087m
PRESA DI CORRENTE fig. 58
È ubicata sul lato sinistro del bagagliaio. Funziona solo con chiave
di avviamento in posizione MAR.
fig. 58A0K0140m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 90

91
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
fig. 60A0K0112m

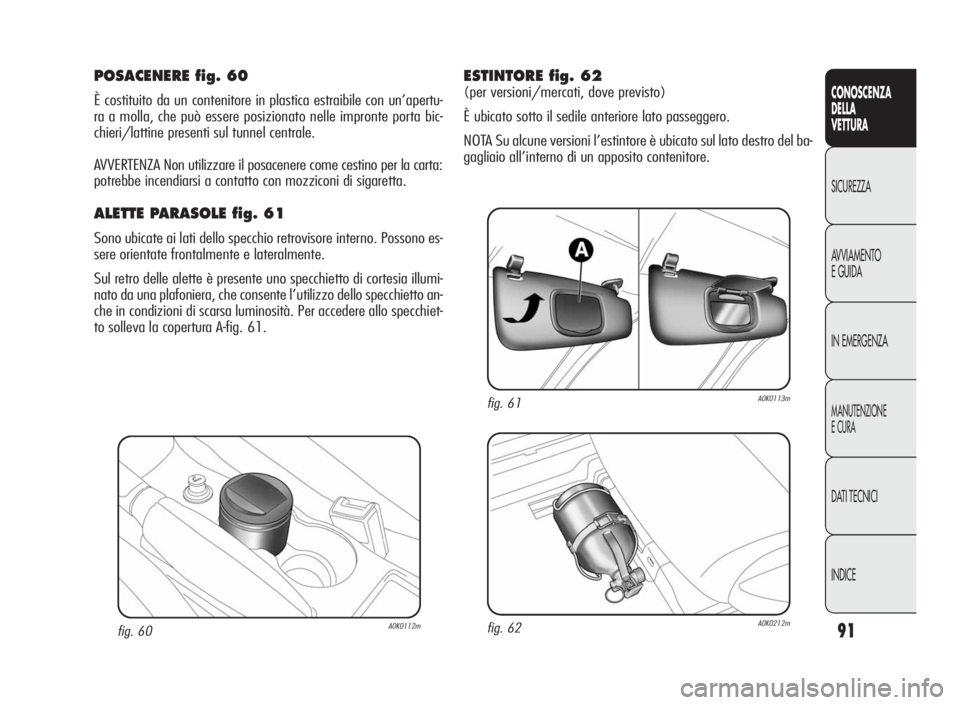

POSACENERE fig. 60
È costituito da un contenitore in plastica estraibile con un’apertu-
ra a molla, che può essere posizionato nelle impronte porta bic-
chieri/lattine presenti sul tunnel centrale.
AVVERTENZA Non utilizzare il posacenere come cestino per la carta:
potrebbe incendiarsi a contatto con mozziconi di sigaretta.
ALETTE PARASOLE fig. 61
Sono ubicate ai lati dello specchio retrovisore interno. Possono es-
sere orientate frontalmente e lateralmente.
Sul retro delle alette è presente uno specchietto di cortesia illumi-
nato da una plafoniera, che consente l’utilizzo dello specchietto an-
che in condizioni di scarsa luminosità. Per accedere allo specchiet-
to solleva la copertura A-fig. 61.
fig. 61A0K0113m
fig. 62A0K0212m
ESTINTORE fig. 62
(per versioni/mercati, dove previsto)
È ubicato sotto il sedile anteriore lato passeggero.
NOTA Su alcune versioni l’estintore è ubicato sul lato destro del ba-
gagliaio all’interno di un apposito contenitore.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 91

92
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

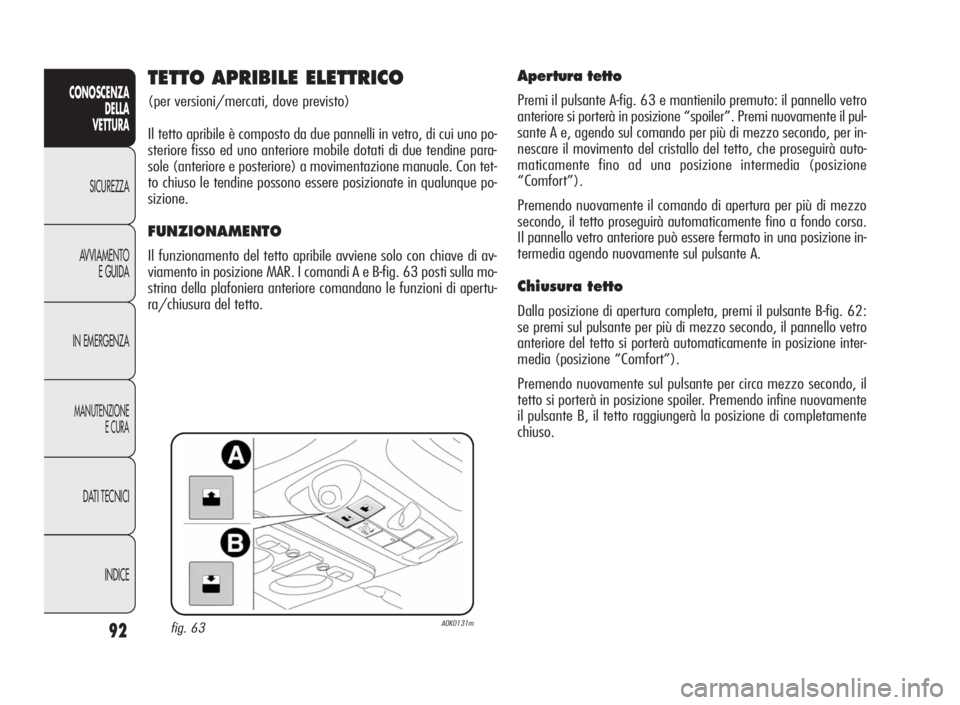

TETTO APRIBILE ELETTRICO
(per versioni/mercati, dove previsto)
Il tetto apribile è composto da due pannelli in vetro, di cui uno po-
steriore fisso ed uno anteriore mobile dotati di due tendine para-
sole (anteriore e posteriore) a movimentazione manuale. Con tet-
to chiuso le tendine possono essere posizionate in qualunque po-
sizione.
FUNZIONAMENTO
Il funzionamento del tetto apribile avviene solo con chiave di av-
viamento in posizione MAR. I comandi A e B-fig. 63 posti sulla mo-
strina della plafoniera anteriore comandano le funzioni di apertu-
ra/chiusura del tetto.
Apertura tetto
Premi il pulsante A-fig. 63 e mantienilo premuto: il pannello vetro
anteriore si porterà in posizione “spoiler”. Premi nuovamente il pul-
sante A e, agendo sul comando per più di mezzo secondo, per in-
nescare il movimento del cristallo del tetto, che proseguirà auto-
maticamente fino ad una posizione intermedia (posizione
“Comfort”).
Premendo nuovamente il comando di apertura per più di mezzo
secondo, il tetto proseguirà automaticamente fino a fondo corsa.
Il pannello vetro anteriore può essere fermato in una posizione in-
termedia agendo nuovamente sul pulsante A.
Chiusura tetto
Dalla posizione di apertura completa, premi il pulsante B-fig. 62:
se premi sul pulsante per più di mezzo secondo, il pannello vetro
anteriore del tetto si porterà automaticamente in posizione inter-
media (posizione “Comfort”).
Premendo nuovamente sul pulsante per circa mezzo secondo, il
tetto si porterà in posizione spoiler. Premendo infine nuovamente
il pulsante B, il tetto raggiungerà la posizione di completamente
chiuso.
fig. 63A0K0131m
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 92

93
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

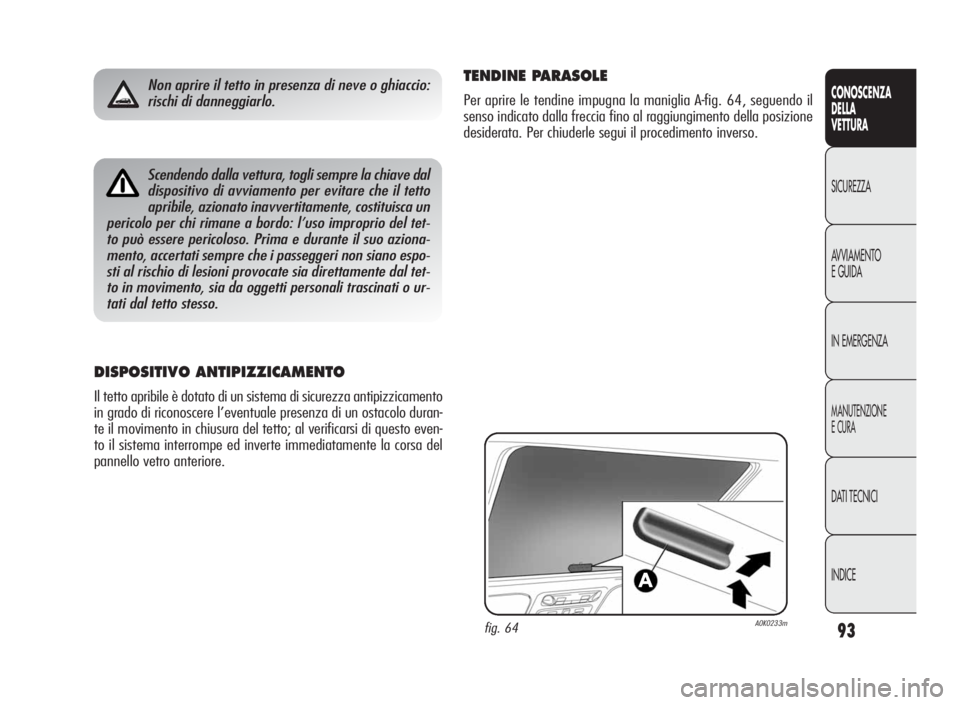

Scendendo dalla vettura, togli sempre la chiave dal
dispositivo di avviamento per evitare che il tetto
apribile, azionato inavvertitamente, costituisca un
pericolo per chi rimane a bordo: l’uso improprio del tet-
to può essere pericoloso. Prima e durante il suo aziona-
mento, accertati sempre che i passeggeri non siano espo-
sti al rischio di lesioni provocate sia direttamente dal tet-
to in movimento, sia da oggetti personali trascinati o ur-
tati dal tetto stesso.
Non aprire il tetto in presenza di neve o ghiaccio:
rischi di danneggiarlo.
fig. 64A0K0233m
TENDINE PARASOLE
Per aprire le tendine impugna la maniglia A-fig. 64, seguendo il
senso indicato dalla freccia fino al raggiungimento della posizione
desiderata. Per chiuderle segui il procedimento inverso.
DISPOSITIVO ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di sicurezza antipizzicamento
in grado di riconoscere l’eventuale presenza di un ostacolo duran-
te il movimento in chiusura del tetto; al verificarsi di questo even-
to il sistema interrompe ed inverte immediatamente la corsa del
pannello vetro anteriore.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 93

94
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

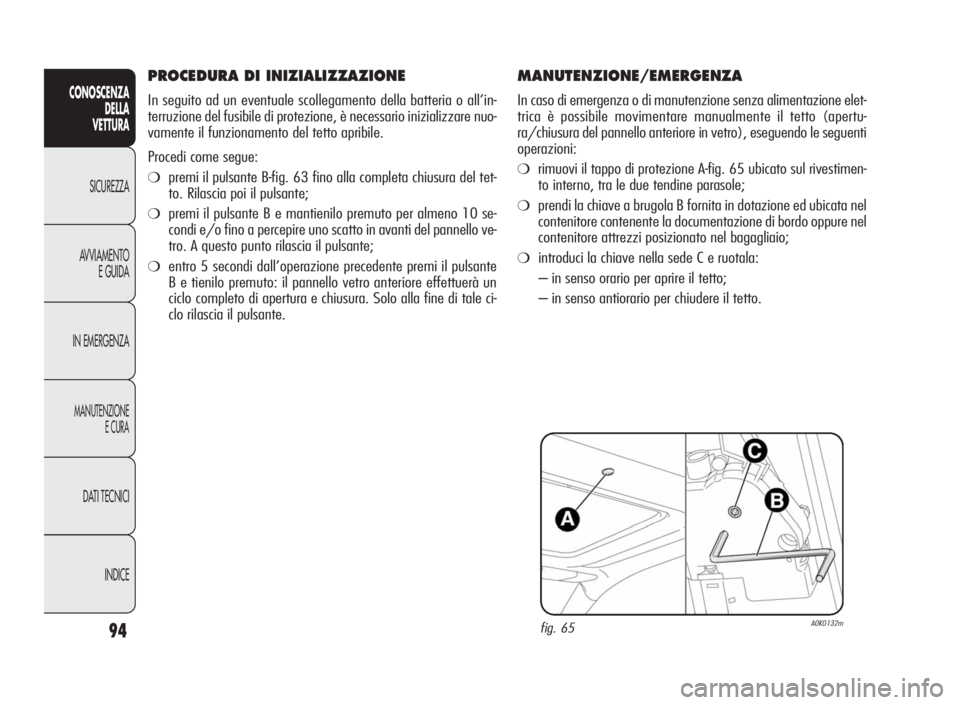

MANUTENZIONE/EMERGENZA
In caso di emergenza o di manutenzione senza alimentazione elet-
trica è possibile movimentare manualmente il tetto (apertu-
ra/chiusura del pannello anteriore in vetro), eseguendo le seguenti
operazioni:
❍rimuovi il tappo di protezione A-fig. 65 ubicato sul rivestimen-
to interno, tra le due tendine parasole;
❍prendi la chiave a brugola B fornita in dotazione ed ubicata nel
contenitore contenente la documentazione di bordo oppure nel
contenitore attrezzi posizionato nel bagagliaio;
❍introduci la chiave nella sede C e ruotala:
– in senso orario per aprire il tetto;
– in senso antiorario per chiudere il tetto.
fig. 65A0K0132m
PROCEDURA DI INIZIALIZZAZIONE
In seguito ad un eventuale scollegamento della batteria o all’in-
terruzione del fusibile di protezione, è necessario inizializzare nuo-
vamente il funzionamento del tetto apribile.
Procedi come segue:
❍premi il pulsante B-fig. 63 fino alla completa chiusura del tet-
to. Rilascia poi il pulsante;
❍premi il pulsante B e mantienilo premuto per almeno 10 se-
condi e/o fino a percepire uno scatto in avanti del pannello ve-
tro. A questo punto rilascia il pulsante;
❍entro 5 secondi dall’operazione precedente premi il pulsante
B e tienilo premuto: il pannello vetro anteriore effettuerà un
ciclo completo di apertura e chiusura. Solo alla fine di tale ci-
clo rilascia il pulsante.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 94

95
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

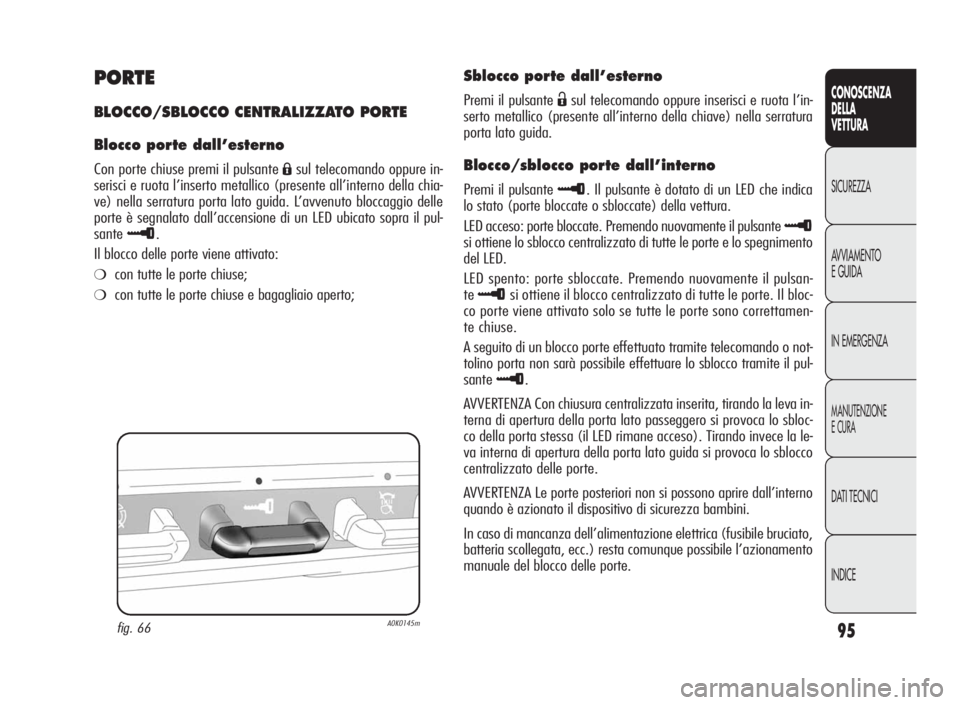

PORTE
BLOCCO/SBLOCCO CENTRALIZZATO PORTE
Blocco porte dall’esterno
Con porte chiuse premi il pulsanteÁsul telecomando oppure in-
serisci e ruota l’inserto metallico (presente all’interno della chia-
ve) nella serratura porta lato guida. L’avvenuto bloccaggio delle
porte è segnalato dall’accensione di un LED ubicato sopra il pul-
sante
≈.
Il blocco delle porte viene attivato:
❍con tutte le porte chiuse;
❍con tutte le porte chiuse e bagagliaio aperto;
fig. 66A0K0145m
Sblocco porte dall’esterno
Premi il pulsanteËsul telecomando oppure inserisci e ruota l’in-
serto metallico (presente all’interno della chiave) nella serratura
porta lato guida.
Blocco/sblocco porte dall’interno
Premi il pulsante≈. Il pulsante è dotato di un LED che indica
lo stato (porte bloccate o sbloccate) della vettura.
LED acceso: porte bloccate. Premendo nuovamente il pulsante
≈
si ottiene lo sblocco centralizzato di tutte le porte e lo spegnimento
del LED.
LED spento: porte sbloccate. Premendo nuovamente il pulsan-
te
≈si ottiene il blocco centralizzato di tutte le porte. Il bloc-
co porte viene attivato solo se tutte le porte sono correttamen-
te chiuse.
A seguito di un blocco porte effettuato tramite telecomando o not-
tolino porta non sarà possibile effettuare lo sblocco tramite il pul-
sante
≈.
AVVERTENZA Con chiusura centralizzata inserita, tirando la leva in-
terna di apertura della porta lato passeggero si provoca lo sbloc-
co della porta stessa (il LED rimane acceso). Tirando invece la le-
va interna di apertura della porta lato guida si provoca lo sblocco
centralizzato delle porte.
AVVERTENZA Le porte posteriori non si possono aprire dall’interno
quando è azionato il dispositivo di sicurezza bambini.
In caso di mancanza dell’alimentazione elettrica (fusibile bruciato,
batteria scollegata, ecc.) resta comunque possibile l’azionamento
manuale del blocco delle porte.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 95
