2010 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

128
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
fig. 89A0K0115mfig. 90A0K0222m

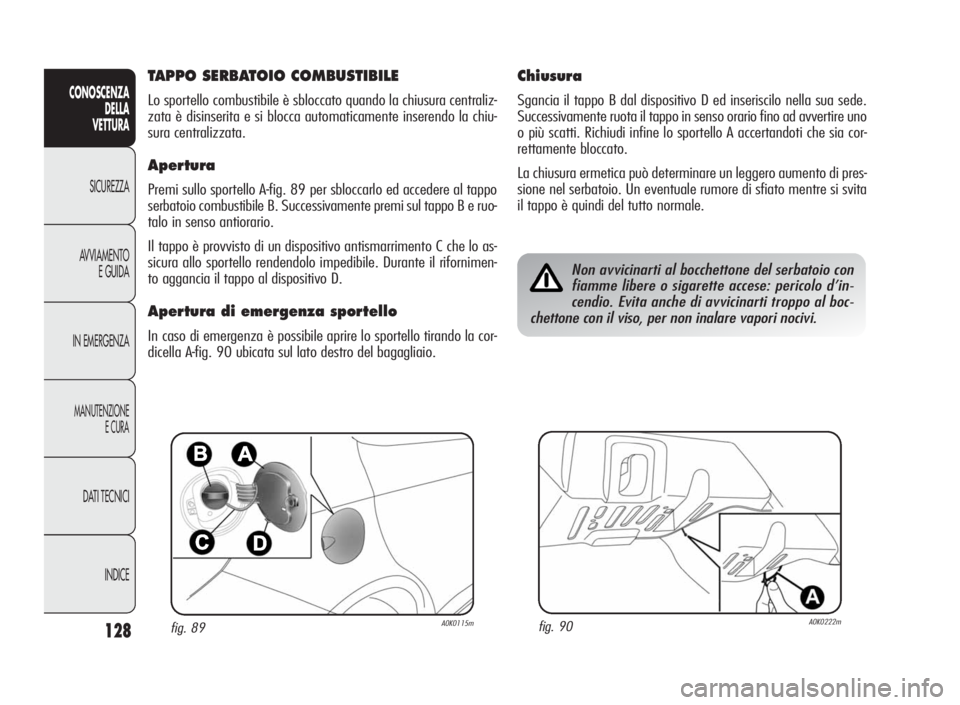

TAPPO SERBATOIO COMBUSTIBILE
Lo sportello combustibile è sbloccato quando la chiusura centraliz-
zata è disinserita e si blocca automaticamente inserendo la chiu-
sura centralizzata.
Apertura
Premi sullo sportello A-fig. 89 per sbloccarlo ed accedere al tappo
serbatoio combustibile B. Successivamente premi sul tappo B e ruo-
talo in senso antiorario.
Il tappo è provvisto di un dispositivo antismarrimento C che lo as-
sicura allo sportello rendendolo impedibile. Durante il rifornimen-
to aggancia il tappo al dispositivo D.
Apertura di emergenza sportello
In caso di emergenza è possibile aprire lo sportello tirando la cor-
dicella A-fig. 90 ubicata sul lato destro del bagagliaio.
Chiusura
Sgancia il tappo B dal dispositivo D ed inseriscilo nella sua sede.
Successivamente ruota il tappo in senso orario fino ad avvertire uno
o più scatti. Richiudi infine lo sportello A accertandoti che sia cor-
rettamente bloccato.
La chiusura ermetica può determinare un leggero aumento di pres-
sione nel serbatoio. Un eventuale rumore di sfiato mentre si svita
il tappo è quindi del tutto normale.
Non avvicinarti al bocchettone del serbatoio con
fiamme libere o sigarette accese: pericolo d’in-
cendio. Evita anche di avvicinarti troppo al boc-
chettone con il viso, per non inalare vapori nocivi.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 128

129
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

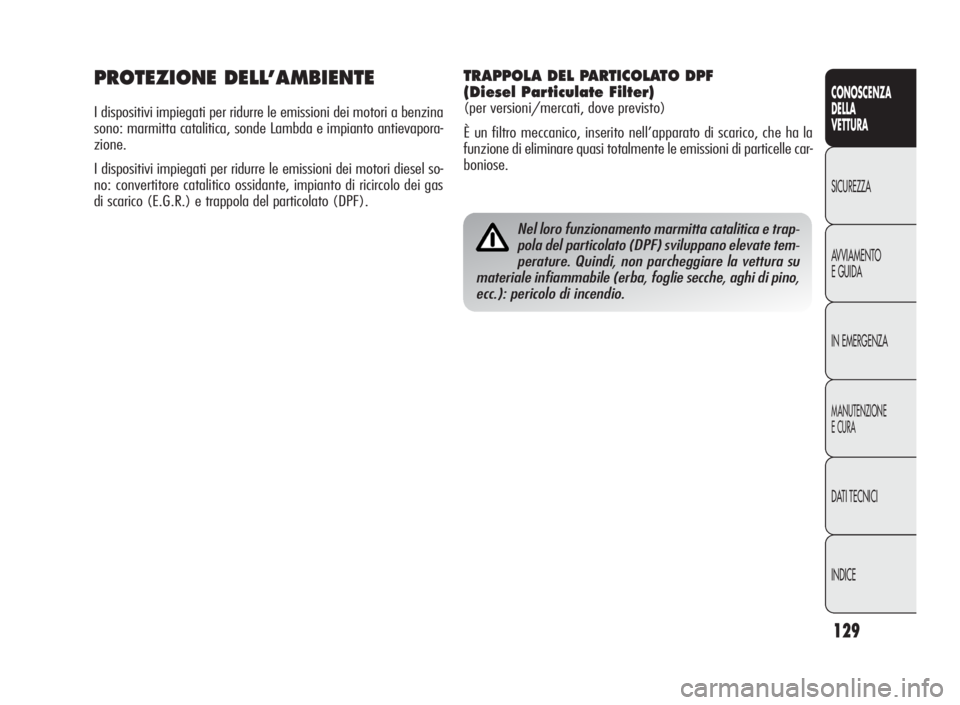

Nel loro funzionamento marmitta catalitica e trap-
pola del particolato (DPF) sviluppano elevate tem-
perature. Quindi, non parcheggiare la vettura su
materiale infiammabile (erba, foglie secche, aghi di pino,
ecc.): pericolo di incendio.
PROTEZIONE DELL’AMBIENTE
I dispositivi impiegati per ridurre le emissioni dei motori a benzina
sono: marmitta catalitica, sonde Lambda e impianto antievapora-
zione.
I dispositivi impiegati per ridurre le emissioni dei motori diesel so-
no: convertitore catalitico ossidante, impianto di ricircolo dei gas
di scarico (E.G.R.) e trappola del particolato (DPF).
TRAPPOLA DEL PARTICOLATO DPF
(Diesel Particulate Filter)
(per versioni/mercati, dove previsto)
È un filtro meccanico, inserito nell’apparato di scarico, che ha la
funzione di eliminare quasi totalmente le emissioni di particelle car-
boniose.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 129

pagina intenzionalmente lasciata bianca
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 130

131
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 93A0K0161mfig. 92A0K0160m

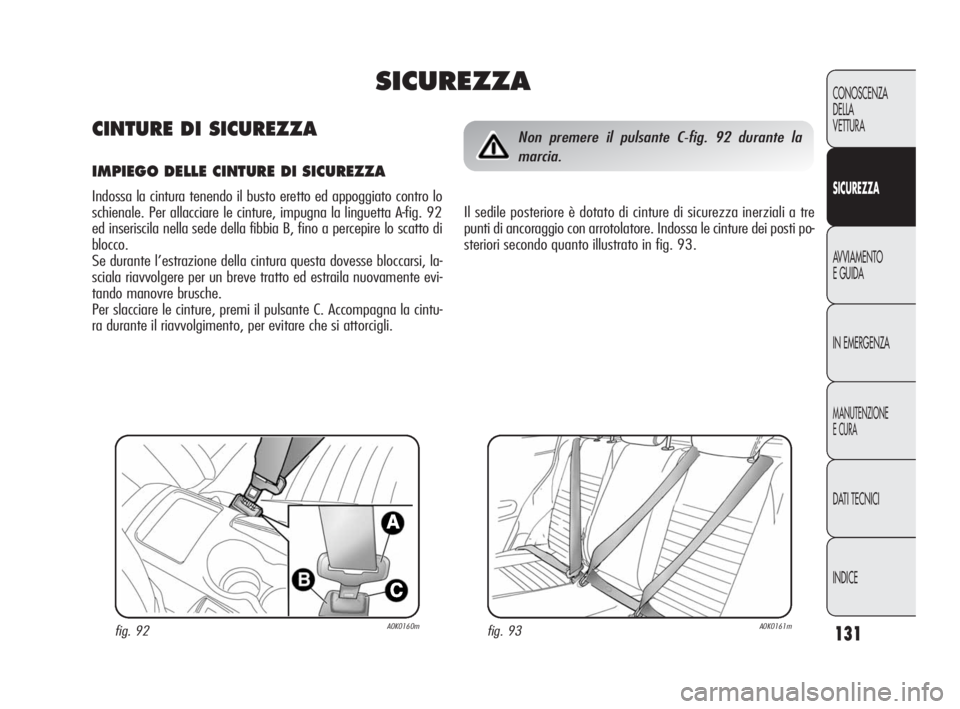

Non premere il pulsante C-fig. 92 durante la
marcia.
Il sedile posteriore è dotato di cinture di sicurezza inerziali a tre
punti di ancoraggio con arrotolatore. Indossa le cinture dei posti po-
steriori secondo quanto illustrato in fig. 93.
SICUREZZA
CINTURE DI SICUREZZA
IMPIEGO DELLE CINTURE DI SICUREZZA
Indossa la cintura tenendo il busto eretto ed appoggiato contro lo
schienale. Per allacciare le cinture, impugna la linguetta A-fig. 92
ed inseriscila nella sede della fibbia B, fino a percepire lo scatto di
blocco.
Se durante l’estrazione della cintura questa dovesse bloccarsi, la-
sciala riavvolgere per un breve tratto ed estraila nuovamente evi-
tando manovre brusche.
Per slacciare le cinture, premi il pulsante C. Accompagna la cintu-
ra durante il riavvolgimento, per evitare che si attorcigli.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 131

132
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Ricordati che, in caso d’urto violento, i passegge-
ri dei sedili posteriori che non indossano le cintu-
re, oltre ad esporsi personalmente ad un grave
rischio, costituiscono un pericolo anche per i passeggeri
dei posti anteriori.
AVVERTENZA Il corretto aggancio dello schienale è garantito dalla
scomparsa della “banda rossa” B-fig. 94 presente sulle leve A di
abbattimento schienale. Tale “banda rossa ” indica infatti il man-
cato aggancio dello schienale.AVVERTENZA Ricollocando, dopo il ribaltamento, il sedile posterio-
re in condizioni di normale utilizzo, fai attenzione nel riposiziona-
re correttamente la cintura di sicurezza in modo da consentirne una
pronta disponibilità all'utilizzo.Assicurati che lo schienale risulti correttamente ag-
ganciato su entrambi i lati (“bande rosse” B-fig.
94 non visibili) per evitare che, in caso di brusca
frenata, lo schienale possa proiettarsi in avanti causan-
do ferimento ai passeggeri.
fig. 94A0K0110m
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 132

133
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

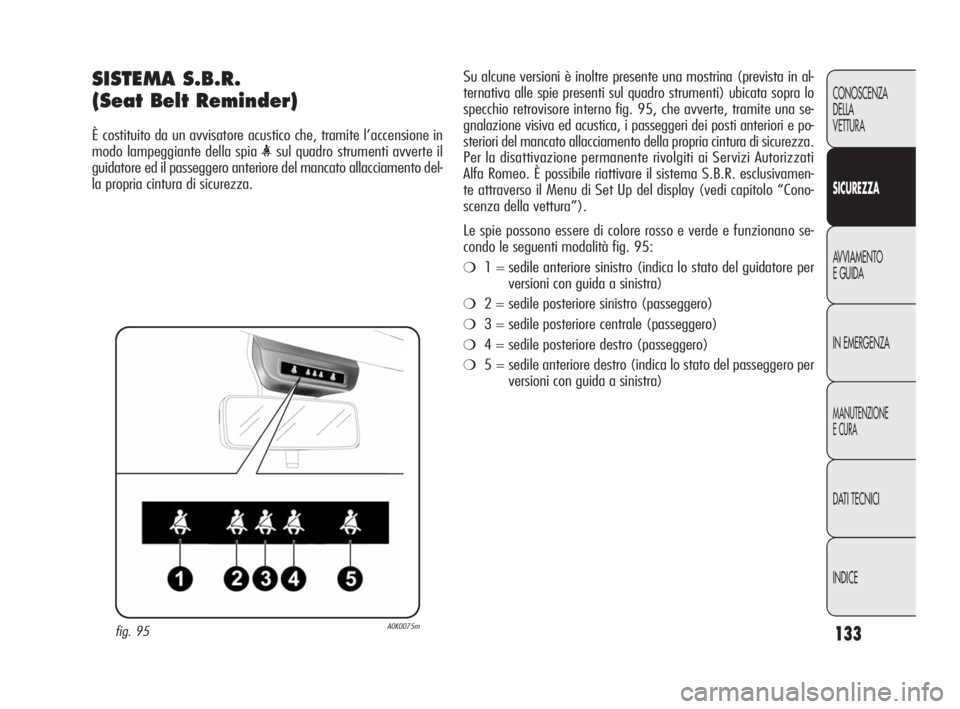

SISTEMA S.B.R.
(Seat Belt Reminder)
È costituito da un avvisatore acustico che, tramite l’accensione in
modo lampeggiante della spia
guidatore ed il passeggero anteriore del mancato allacciamento del-
la propria cintura di sicurezza.
fig. 95A0K0075m
Su alcune versioni è inoltre presente una mostrina (prevista in al-
ternativa alle spie presenti sul quadro strumenti) ubicata sopra lo
specchio retrovisore interno fig. 95, che avverte, tramite una se-
gnalazione visiva ed acustica, i passeggeri dei posti anteriori e po-
steriori del mancato allacciamento della propria cintura di sicurezza.
Per la disattivazione permanente rivolgiti ai Servizi Autorizzati
Alfa Romeo. È possibile riattivare il sistema S.B.R. esclusivamen-
te attraverso il Menu di Set Up del display (vedi capitolo “Cono-
scenza della vettura”).
Le spie possono essere di colore rosso e verde e funzionano se-
condo le seguenti modalità fig. 95:
❍1 = sedile anteriore sinistro (indica lo stato del guidatore per
versioni con guida a sinistra)
❍2 = sedile posteriore sinistro (passeggero)
❍3 = sedile posteriore centrale (passeggero)
❍4 = sedile posteriore destro (passeggero)
❍5 = sedile anteriore destro (indica lo stato del passeggero per
versioni con guida a sinistra)
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 133

134
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

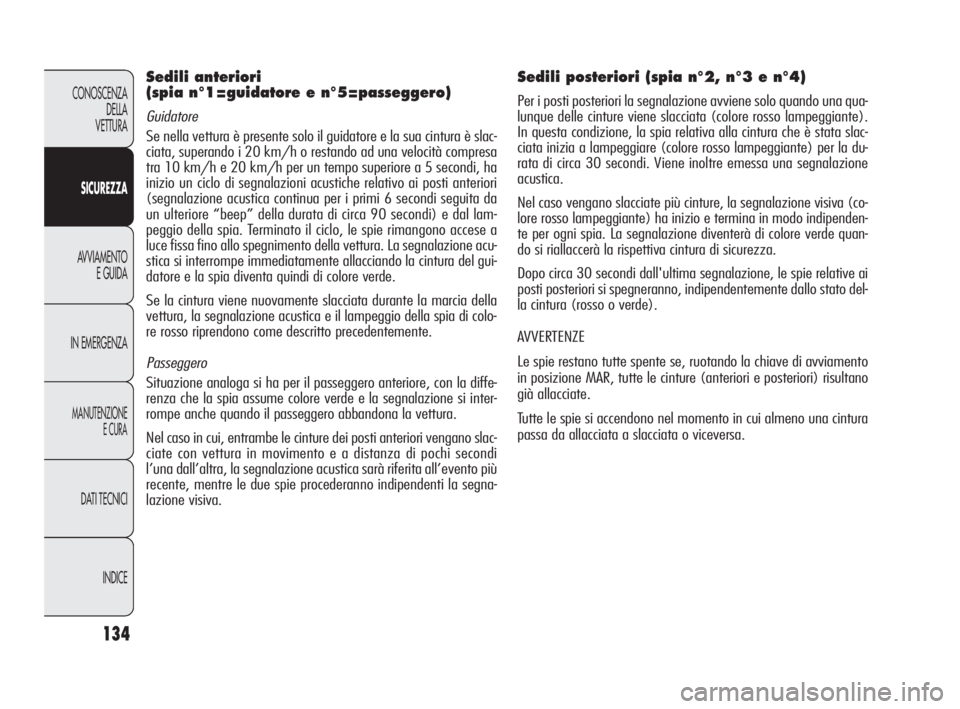

Sedili anteriori
(spia n°1=guidatore e n°5=passeggero)
Guidatore
Se nella vettura è presente solo il guidatore e la sua cintura è slac-
ciata, superando i 20 km/h o restando ad una velocità compresa
tra 10 km/h e 20 km/h per un tempo superiore a 5 secondi, ha
inizio un ciclo di segnalazioni acustiche relativo ai posti anteriori
(segnalazione acustica continua per i primi 6 secondi seguita da
un ulteriore “beep” della durata di circa 90 secondi) e dal lam-
peggio della spia. Terminato il ciclo, le spie rimangono accese a
luce fissa fino allo spegnimento della vettura. La segnalazione acu-
stica si interrompe immediatamente allacciando la cintura del gui-
datore e la spia diventa quindi di colore verde.
Se la cintura viene nuovamente slacciata durante la marcia della
vettura, la segnalazione acustica e il lampeggio della spia di colo-
re rosso riprendono come descritto precedentemente.
Passeggero
Situazione analoga si ha per il passeggero anteriore, con la diffe-
renza che la spia assume colore verde e la segnalazione si inter-
rompe anche quando il passeggero abbandona la vettura.
Nel caso in cui, entrambe le cinture dei posti anteriori vengano slac-
ciate con vettura in movimento e a distanza di pochi secondi
l’una dall’altra, la segnalazione acustica sarà riferita all’evento più
recente, mentre le due spie procederanno indipendenti la segna-
lazione visiva.
Sedili posteriori (spia n°2, n°3 e n°4)
Per i posti posteriori la segnalazione avviene solo quando una qua-
lunque delle cinture viene slacciata (colore rosso lampeggiante).
In questa condizione, la spia relativa alla cintura che è stata slac-
ciata inizia a lampeggiare (colore rosso lampeggiante) per la du-
rata di circa 30 secondi. Viene inoltre emessa una segnalazione
acustica.
Nel caso vengano slacciate più cinture, la segnalazione visiva (co-
lore rosso lampeggiante) ha inizio e termina in modo indipenden-
te per ogni spia. La segnalazione diventerà di colore verde quan-
do si riallaccerà la rispettiva cintura di sicurezza.
Dopo circa 30 secondi dall'ultima segnalazione, le spie relative ai
posti posteriori si spegneranno, indipendentemente dallo stato del-
la cintura (rosso o verde).
AVVERTENZE
Le spie restano tutte spente se, ruotando la chiave di avviamento
in posizione MAR, tutte le cinture (anteriori e posteriori) risultano
già allacciate.
Tutte le spie si accendono nel momento in cui almeno una cintura
passa da allacciata a slacciata o viceversa.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 134

135
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

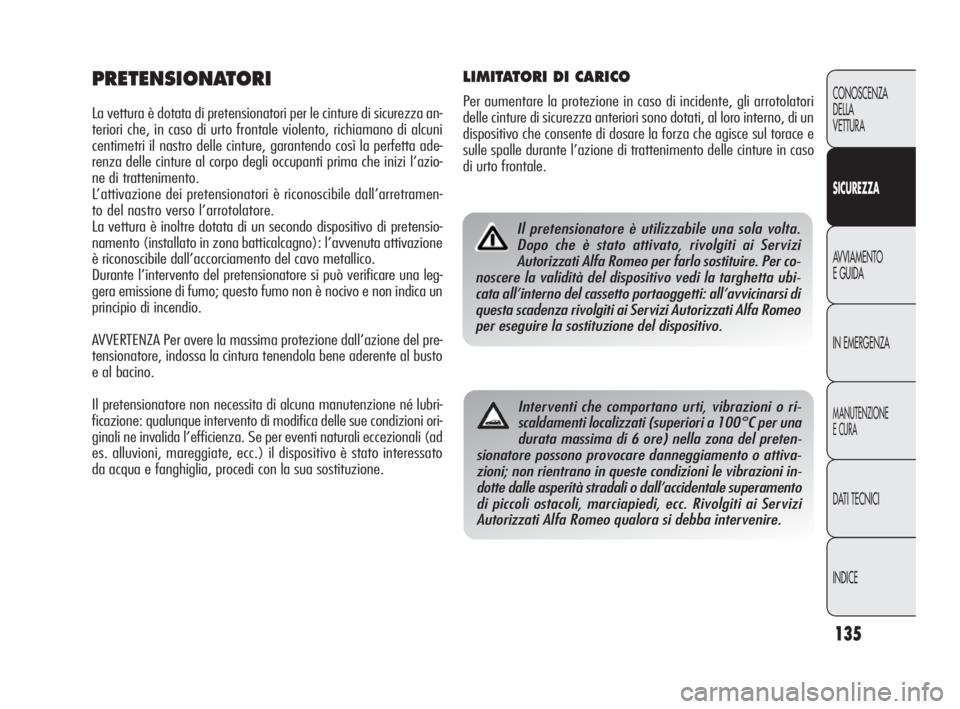

PRETENSIONATORI
La vettura è dotata di pretensionatori per le cinture di sicurezza an-
teriori che, in caso di urto frontale violento, richiamano di alcuni
centimetri il nastro delle cinture, garantendo così la perfetta ade-
renza delle cinture al corpo degli occupanti prima che inizi l’azio-
ne di trattenimento.
L’attivazione dei pretensionatori è riconoscibile dall’arretramen-
to del nastro verso l’arrotolatore.
La vettura è inoltre dotata di un secondo dispositivo di pretensio-
namento (installato in zona batticalcagno): l’avvenuta attivazione
è riconoscibile dall’accorciamento del cavo metallico.
Durante l’intervento del pretensionatore si può verificare una leg-
gera emissione di fumo; questo fumo non è nocivo e non indica un
principio di incendio.
AVVERTENZA Per avere la massima protezione dall’azione del pre-
tensionatore, indossa la cintura tenendola bene aderente al busto
e al bacino.
Il pretensionatore non necessita di alcuna manutenzione né lubri-
ficazione: qualunque intervento di modifica delle sue condizioni ori-
ginali ne invalida l’efficienza. Se per eventi naturali eccezionali (ad
es. alluvioni, mareggiate, ecc.) il dispositivo è stato interessato
da acqua e fanghiglia, procedi con la sua sostituzione.
LIMITATORI DI CARICO
Per aumentare la protezione in caso di incidente, gli arrotolatori
delle cinture di sicurezza anteriori sono dotati, al loro interno, di un
dispositivo che consente di dosare la forza che agisce sul torace e
sulle spalle durante l’azione di trattenimento delle cinture in caso
di urto frontale.
Il pretensionatore è utilizzabile una sola volta.
Dopo che è stato attivato, rivolgiti ai Servizi
Autorizzati Alfa Romeo per farlo sostituire. Per co-
noscere la validità del dispositivo vedi la targhetta ubi-
cata all’interno del cassetto portaoggetti: all’avvicinarsi di
questa scadenza rivolgiti ai Servizi Autorizzati Alfa Romeo
per eseguire la sostituzione del dispositivo.
Interventi che comportano urti, vibrazioni o ri-
scaldamenti localizzati (superiori a 100°C per una
durata massima di 6 ore) nella zona del preten-
sionatore possono provocare danneggiamento o attiva-
zioni; non rientrano in queste condizioni le vibrazioni in-
dotte dalle asperità stradali o dall’accidentale superamento
di piccoli ostacoli, marciapiedi, ecc. Rivolgiti ai Servizi
Autorizzati Alfa Romeo qualora si debba intervenire.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 135
