6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)

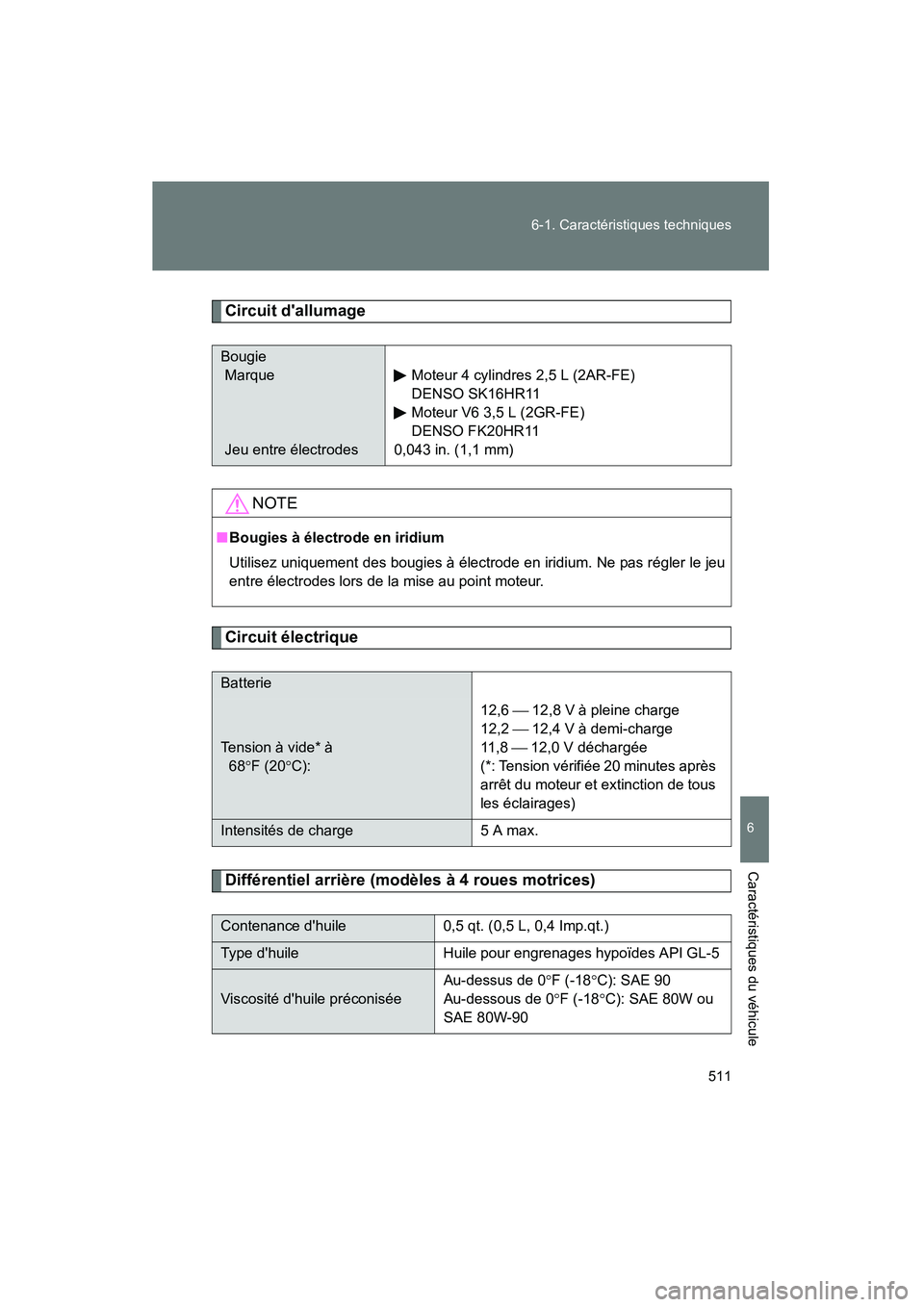

Circuit d'allumage
Circuit électrique
Différentiel arrière (modèles à 4 roues motrices)
Bougie
Marque
Jeu entre électrodes
Moteur 4 cylindres 2,5 L (2AR-FE)
DENSO SK16HR11
Moteur V6 3,5 L (2GR-FE)
DENSO FK20HR11
0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu
entre électrodes lors de la mise au point moteur.
Batterie
Tension à vide* à
68° F (20 °C): 12,6  12,8 V à pleine charge
12,2  12,4 V à demi-charge
11 , 8
 12,0 V déchargée
(*: Tension vérifiée 20 minutes après
arrêt du moteur et extinction de tous
les éclairages)
Intensités de charge 5 A max.
Contenance d'huile0,5 qt. (0,5 L, 0,4 Imp.qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile préconisée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0 °F (-18 °C): SAE 80W ou
SAE 80W-90

512 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)

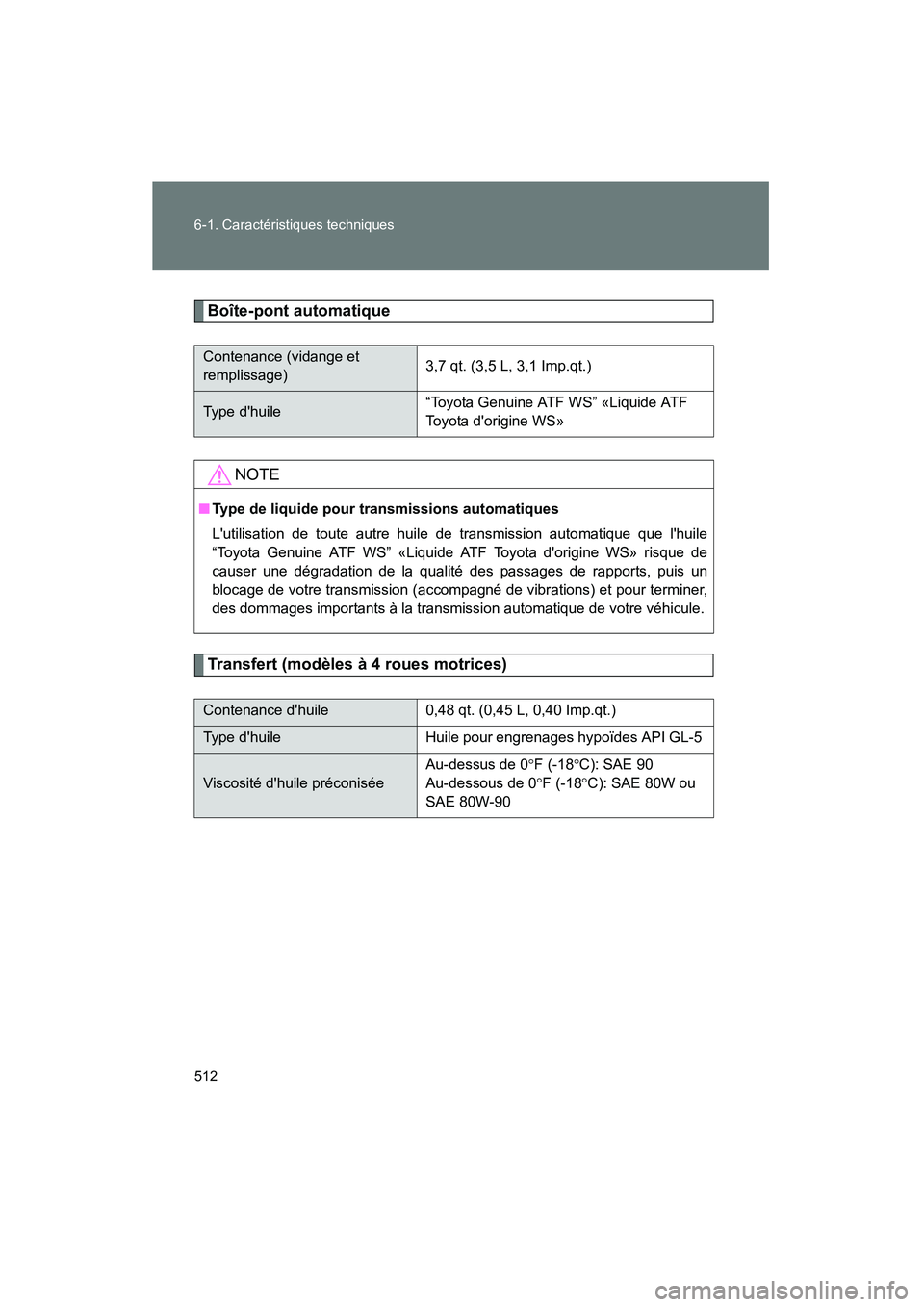

Boîte-pont automatique
Transfert (modèles à 4 roues motrices)
Contenance (vidange et
remplissage)3,7 qt. (3,5 L, 3,1 Imp.qt.)
Type d'huile“Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type de liquide pour transmissions automatiques
L'utilisation de toute autre huile de transmission automatique que l'huile
“Toyota Genuine ATF WS” «Liquide ATF Toyota d'origine WS» risque de
causer une dégradation de la qualité des passages de rapports, puis un
blocage de votre transmission (accompagné de vibrations) et pour terminer,
des dommages importants à la transmission automatique de votre véhicule.
Contenance d'huile 0,48 qt. (0,45 L, 0,40 Imp.qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile préconisée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0° F (-18°C): SAE 80W ou
SAE 80W-90

513
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)

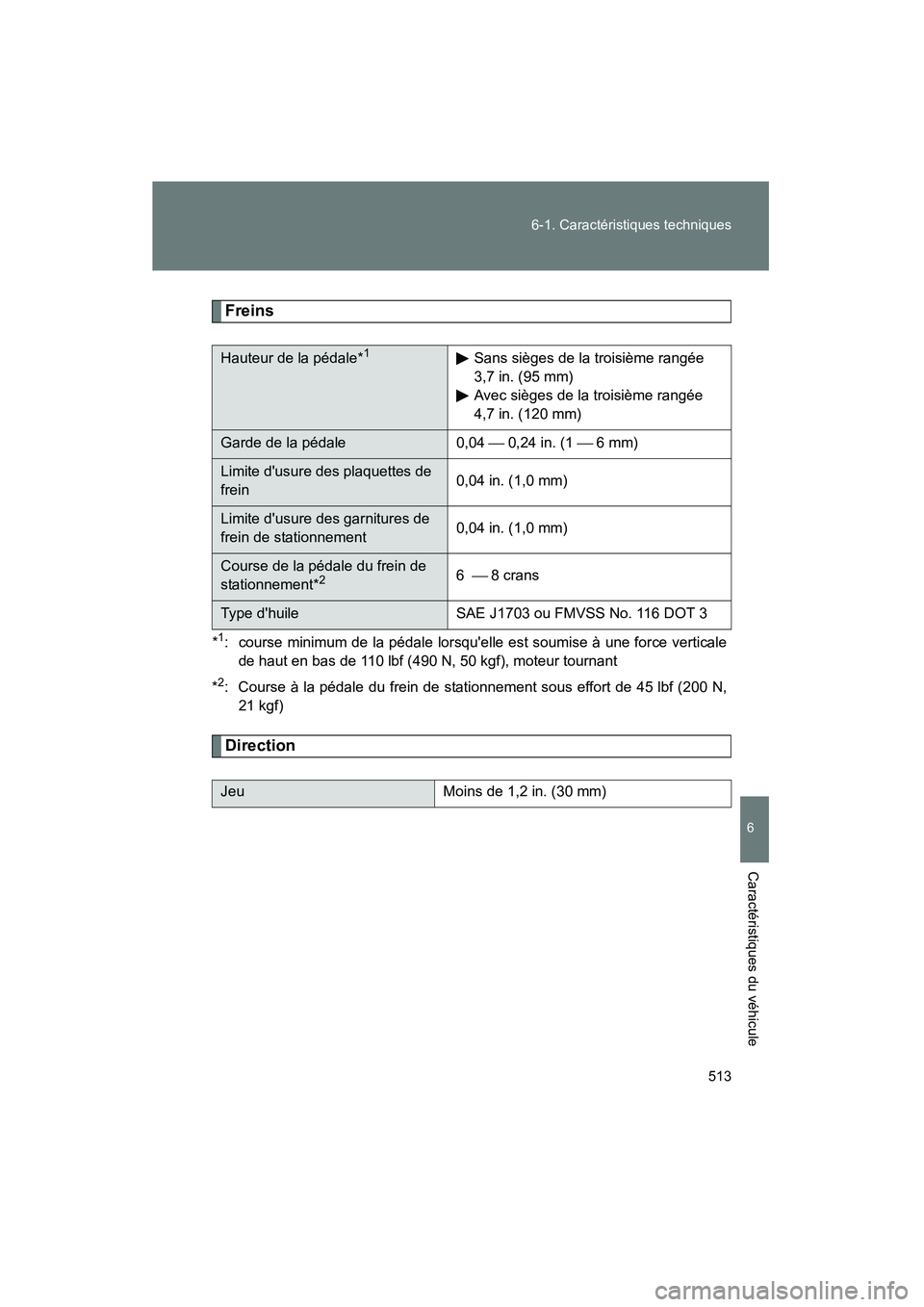

Freins
*1: course minimum de la pédale lorsqu'elle est soumise à une force verticale
de haut en bas de 110 lbf (490 N, 50 kgf), moteur tournant
*
2: Course à la pédale du frein de stationnement sous effort de 45 lbf (200 N, 21 kgf)
Direction
Hauteur de la pédale*1Sans sièges de la troisième rangée
3,7 in. (95 mm)
Avec sièges de la troisième rangée
4,7 in. (120 mm)
Garde de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement0,04 in. (1,0 mm)
Course de la pédale du frein de
stationnement*26 
8 crans
Type d'huile SAE J1703 ou FMVSS No. 116 DOT 3
JeuMoins de 1,2 in. (30 mm)

514 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)

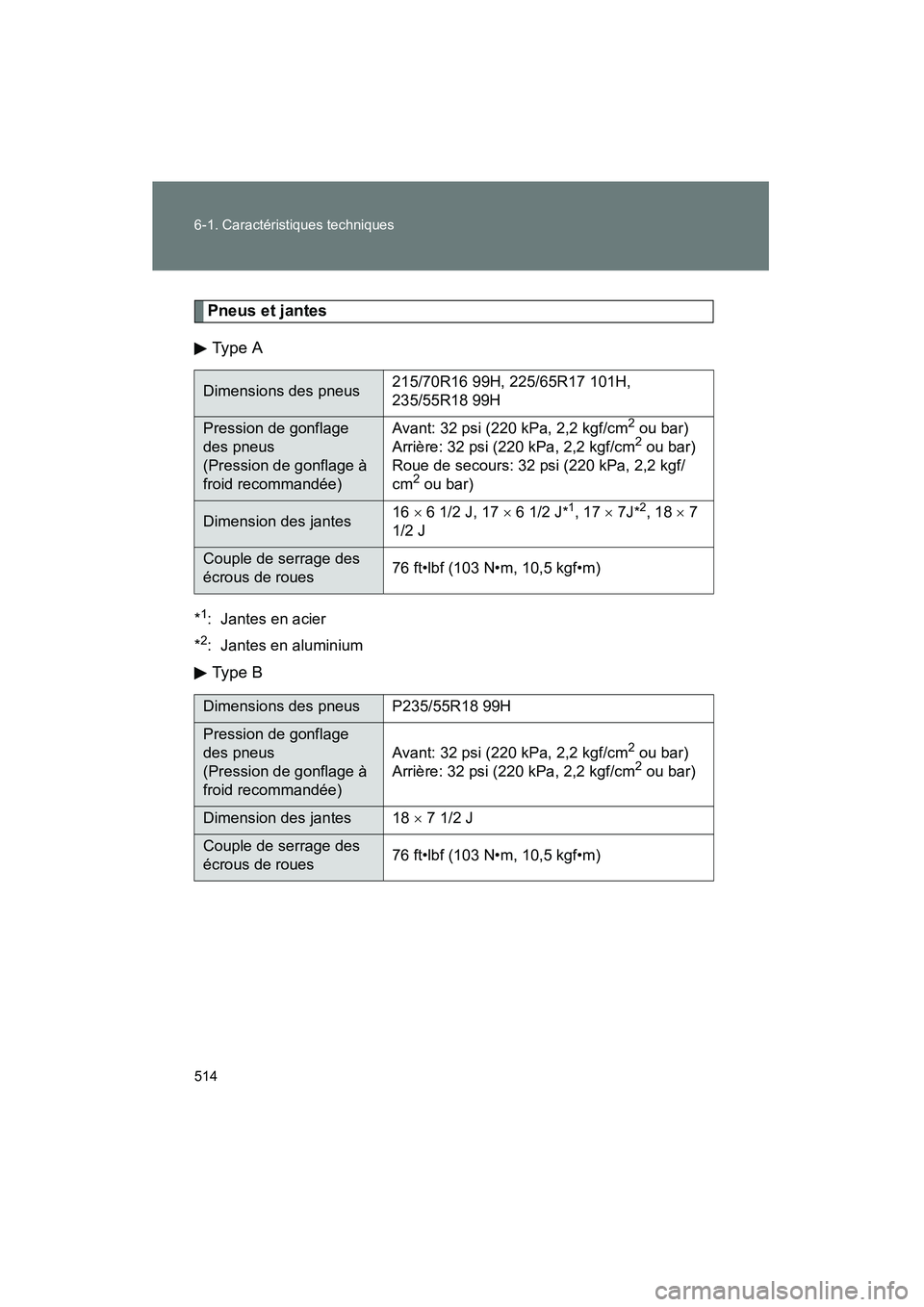

Pneus et jantesType A
*1: Jantes en acier
*
2: Jantes en aluminium
Type B
Dimensions des pneus 215/70R16 99H, 225/65R17 101H,
235/55R18 99H
Pression de gonflage
des pneus
(Pression de gonflage à
froid recommandée)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Roue de secours: 32 psi (220 kPa, 2,2 kgf/
cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 17 × 6 1/2 J*1, 17 × 7J*2, 18 × 7
1/2 J
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P235/55R18 99H
Pression de gonflage
des pneus
(Pression de gonflage à
froid recommandée)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Dimension des jantes 18 × 7 1/2 J
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

515
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)

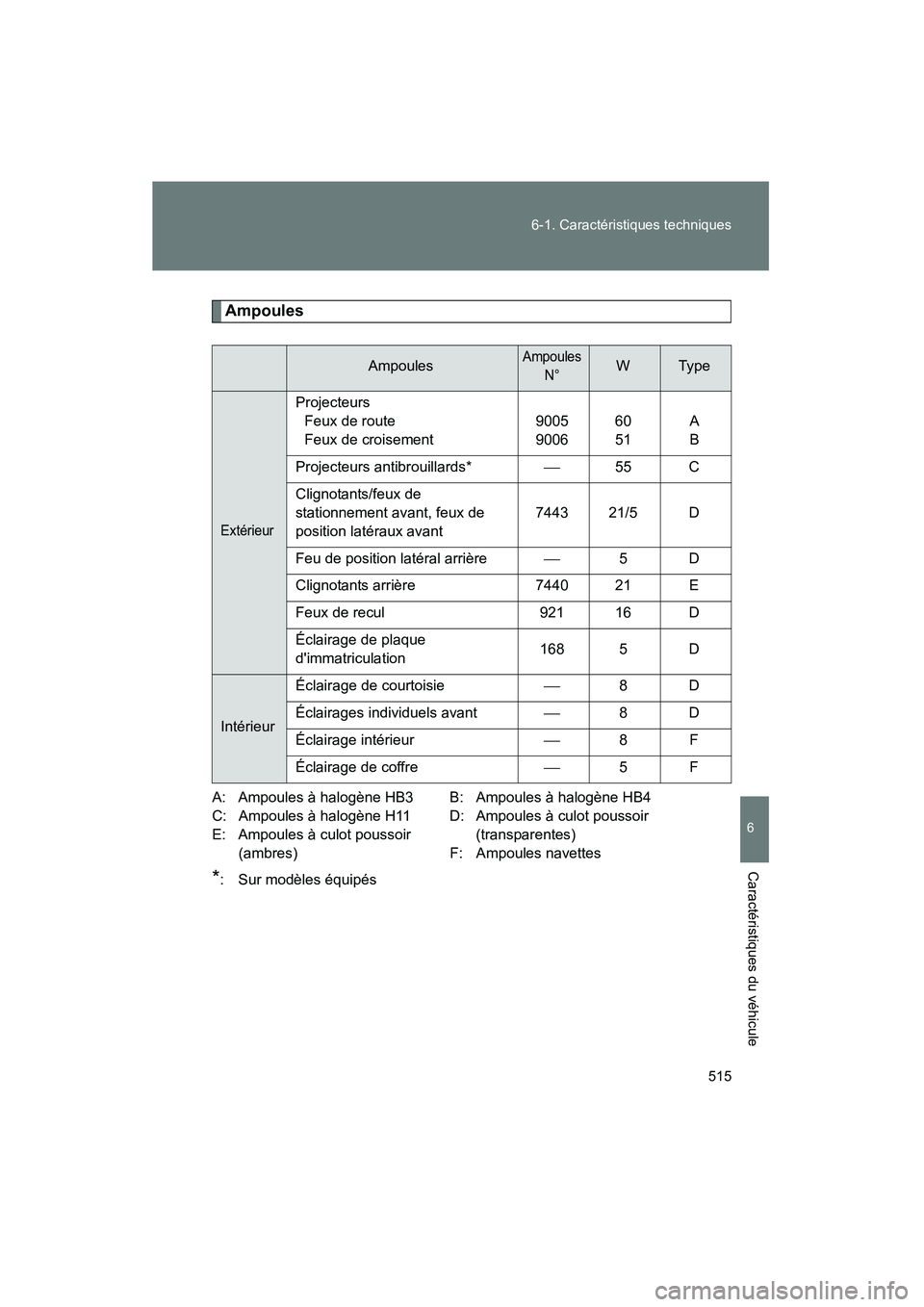

Ampoules
A: Ampoules à halogène HB3 B: Ampoules à halogène HB4
C: Ampoules à halogène H11 D: Ampoules à culot poussoir
E: Ampoules à culot poussoir (transparentes)
(ambres) F: Ampoules navettes
*: Sur modèles équipés
AmpoulesAmpoules
N°WTy p e
Extérieur
ProjecteursFeux de route
Feux de croisement 9005
900660
51A
B
Projecteurs antibrouillards* 55 C
Clignotants/feux de
stationnement avant, feux de
position latéraux avant 7443 21/5 D
Feu de position latéral arrière 5D
Clignotants arrière 7440 21 E
Feux de recul 921 16 D
Éclairage de plaque
d'immatriculation 168 5 D
IntérieurÉclairage de courtoisie
8D
Éclairages individuels avant 8D
Éclairage intérieur 8F
Éclairage de coffre 5F

516
6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)

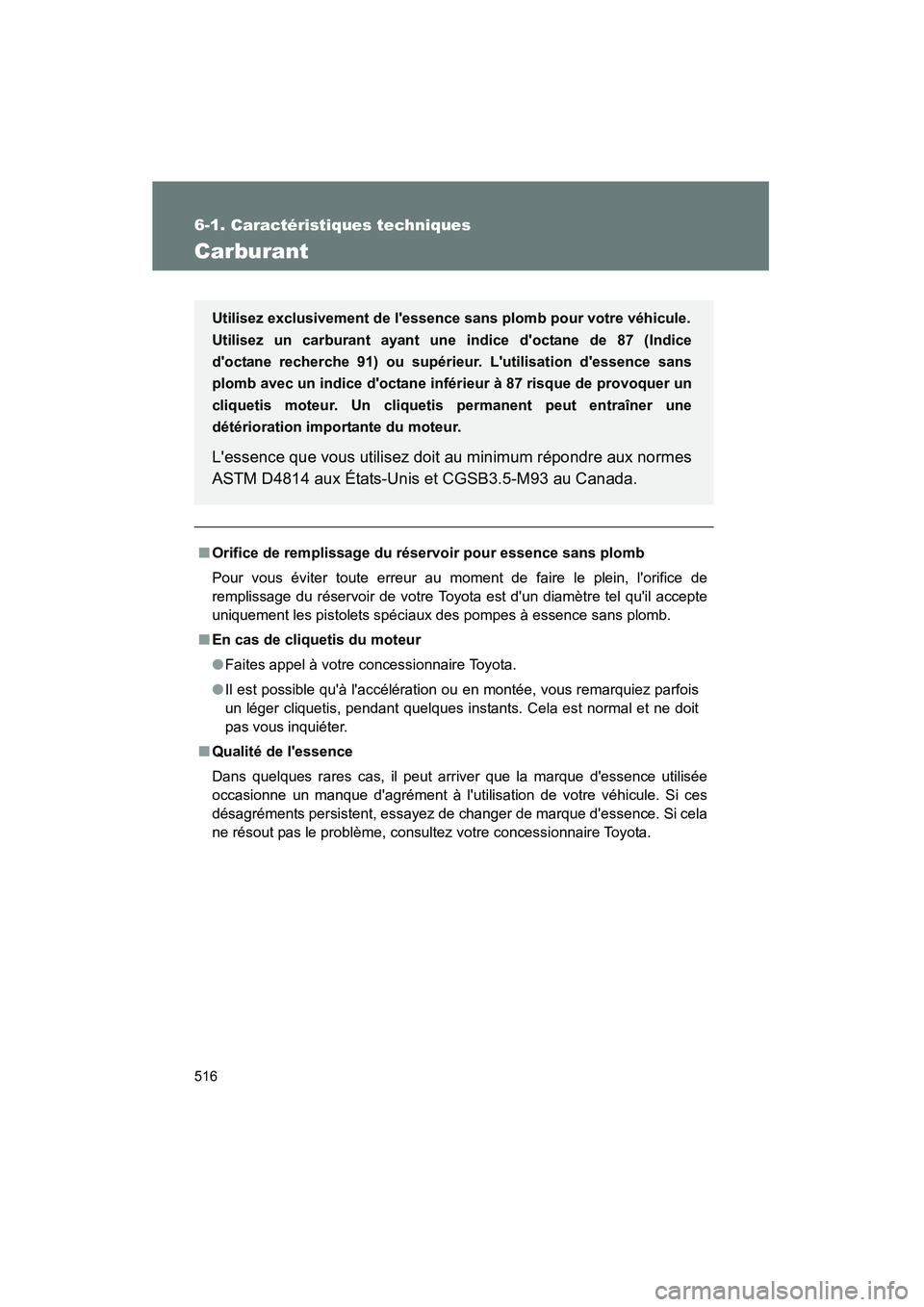

Carburant
■Orifice de remplissage du réservoir pour essence sans plomb
Pour vous éviter toute erreur au moment de faire le plein, l'orifice de
remplissage du réservoir de votre Toyota est d'un diamètre tel qu'il accepte
uniquement les pistolets spéciaux des pompes à essence sans plomb.
■ En cas de cliquetis du moteur
●Faites appel à votre concessionnaire Toyota.
● Il est possible qu'à l'accélération ou en montée, vous remarquiez parfois
un léger cliquetis, pendant quelques instants. Cela est normal et ne doit
pas vous inquiéter.
■ Qualité de l'essence
Dans quelques rares cas, il peut arriver que la marque d'essence utilisée
occasionne un manque d'agrément à l'utilisation de votre véhicule. Si ces
désagréments persistent, essayez de changer de marque d'essence. Si cela
ne résout pas le problème, consultez votre concessionnaire Toyota. Utilisez exclusivement de l'essence sans plomb pour votre véhicule.
Utilisez un carburant ayant une indice d'octane de 87 (Indice
d'octane recherche 91) ou supérieur. L'utilisation d'essence sans
plomb avec un indice d'octane inférieur à 87 risque de provoquer un
cliquetis moteur. Un cliquetis permanent peut entraîner une
détérioration importante du moteur.
L'essence que vous utilisez doit au minimum répondre aux normes
ASTM D4814 aux États-Unis et CGSB3.5-M93 au Canada.

517
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)
■

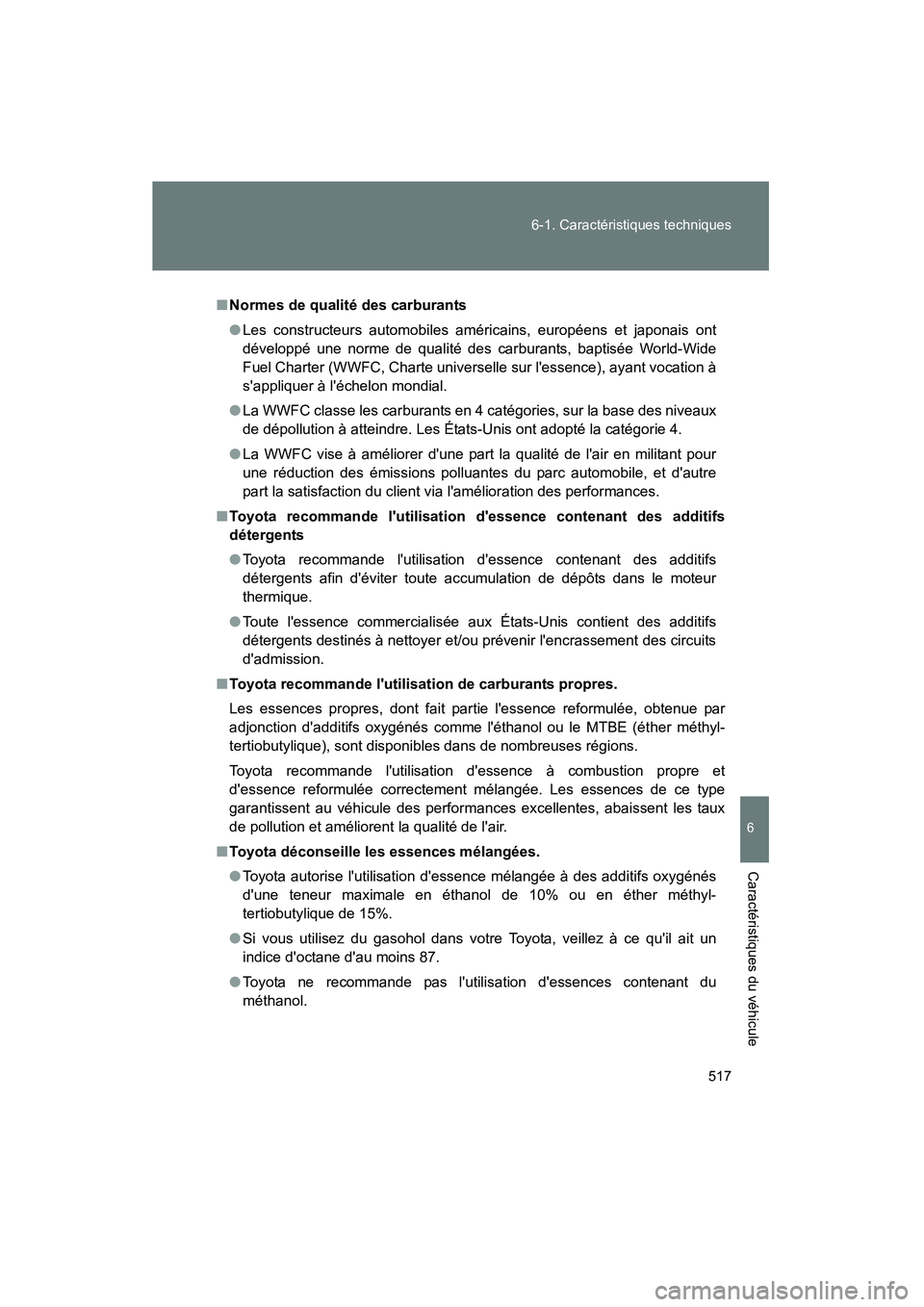

Normes de qualité des carburants
● Les constructeurs automobiles américains, européens et japonais ont
développé une norme de qualité des carburants, baptisée World-Wide
Fuel Charter (WWFC, Charte universelle sur l'essence), ayant vocation à
s'appliquer à l'échelon mondial.
● La WWFC classe les carburants en 4 catégories, sur la base des niveaux
de dépollution à atteindre. Les États-Unis ont adopté la catégorie 4.
● La WWFC vise à améliorer d'une part la qualité de l'air en militant pour
une réduction des émissions polluantes du parc automobile, et d'autre
part la satisfaction du client via l'amélioration des performances.
■ Toyota recommande l'utilisati on d'essence contenant des additifs
détergents
● Toyota recommande l'utilisation d'essence contenant des additifs
détergents afin d'éviter toute accumulation de dépôts dans le moteur
thermique.
● Toute l'essence commercialisée aux États-Unis contient des additifs
détergents destinés à nettoyer et/ou prévenir l'encrassement des circuits
d'admission.
■ Toyota recommande l'utilisation de carburants propres.
Les essences propres, dont fait partie l'essence reformulée, obtenue par
adjonction d'additifs oxygénés comme l'éthanol ou le MTBE (éther méthyl-
tertiobutylique), sont disponibles dans de nombreuses régions.
Toyota recommande l'utilisation d'essence à combustion propre et
d'essence reformulée correctement mélangée. Les essences de ce type
garantissent au véhicule des performances excellentes, abaissent les taux
de pollution et améliorent la qualité de l'air.
■ Toyota déconseille les essences mélangées.
● Toyota autorise l'utilisation d'essence mélangée à des additifs oxygénés
d'une teneur maximale en éthanol de 10% ou en éther méthyl-
tertiobutylique de 15%.
● Si vous utilisez du gasohol dans votre Toyota, veillez à ce qu'il ait un
indice d'octane d'au moins 87.
● Toyota ne recommande pas l'utilisation d'essences contenant du
méthanol.

518 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)

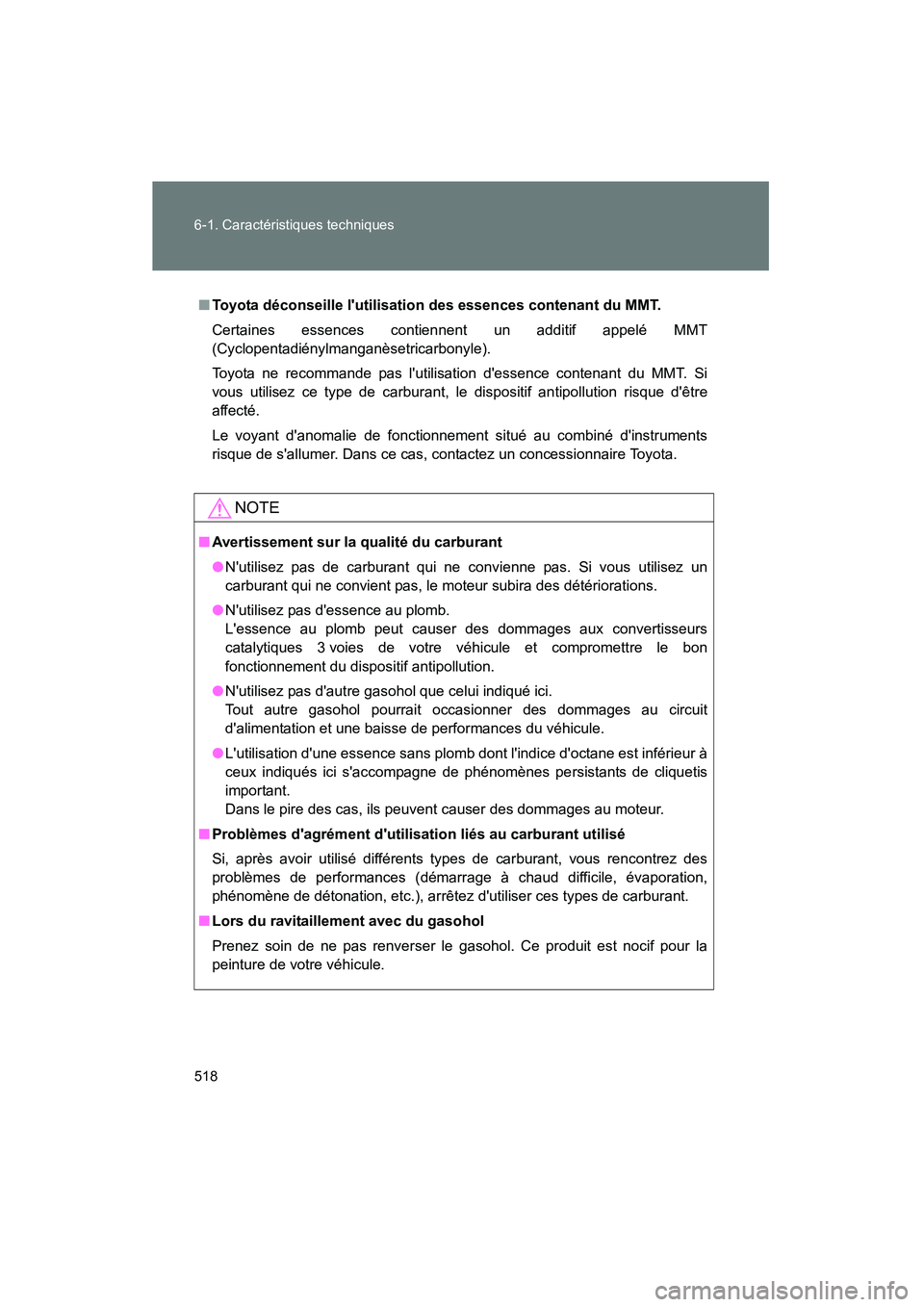

■Toyota déconseille l'utilisation des essences contenant du MMT.
Certaines essences contiennent un additif appelé MMT
(Cyclopentadiénylmanganèsetricarbonyle).
Toyota ne recommande pas l'utilisation d'essence contenant du MMT. Si
vous utilisez ce type de carburant, le dispositif antipollution risque d'être
affecté.
Le voyant d'anomalie de fonctionnement situé au combiné d'instruments
risque de s'allumer. Dans ce cas, contactez un concessionnaire Toyota.
NOTE
■Avertissement sur la qualité du carburant
●N'utilisez pas de carburant qui ne convienne pas. Si vous utilisez un
carburant qui ne convient pas, le moteur subira des détériorations.
● N'utilisez pas d'essence au plomb.
L'essence au plomb peut causer des dommages aux convertisseurs
catalytiques 3 voies de votre véhicule et compromettre le bon
fonctionnement du dispositif antipollution.
● N'utilisez pas d'autre gasohol que celui indiqué ici.
Tout autre gasohol pourrait occasionner des dommages au circuit
d'alimentation et une baisse de performances du véhicule.
● L'utilisation d'une essence sans plomb dont l'indice d'octane est inférieur à
ceux indiqués ici s'accompagne de phénomènes persistants de cliquetis
important.
Dans le pire des cas, ils peuvent causer des dommages au moteur.
■ Problèmes d'agrément d'utilisation liés au carburant utilisé
Si, après avoir utilisé différents types de carburant, vous rencontrez des
problèmes de performances (démar rage à chaud difficile, évaporation,
phénomène de détonation, etc.), arrêtez d'utiliser ces types de carburant.
■ Lors du ravitaillement avec du gasohol
Prenez soin de ne pas renverser le gasohol. Ce produit est nocif pour la
peinture de votre véhicule.
