2009 TOYOTA RAV4 Manuel du propriétaire (in French)

5
En cas de problème
479
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

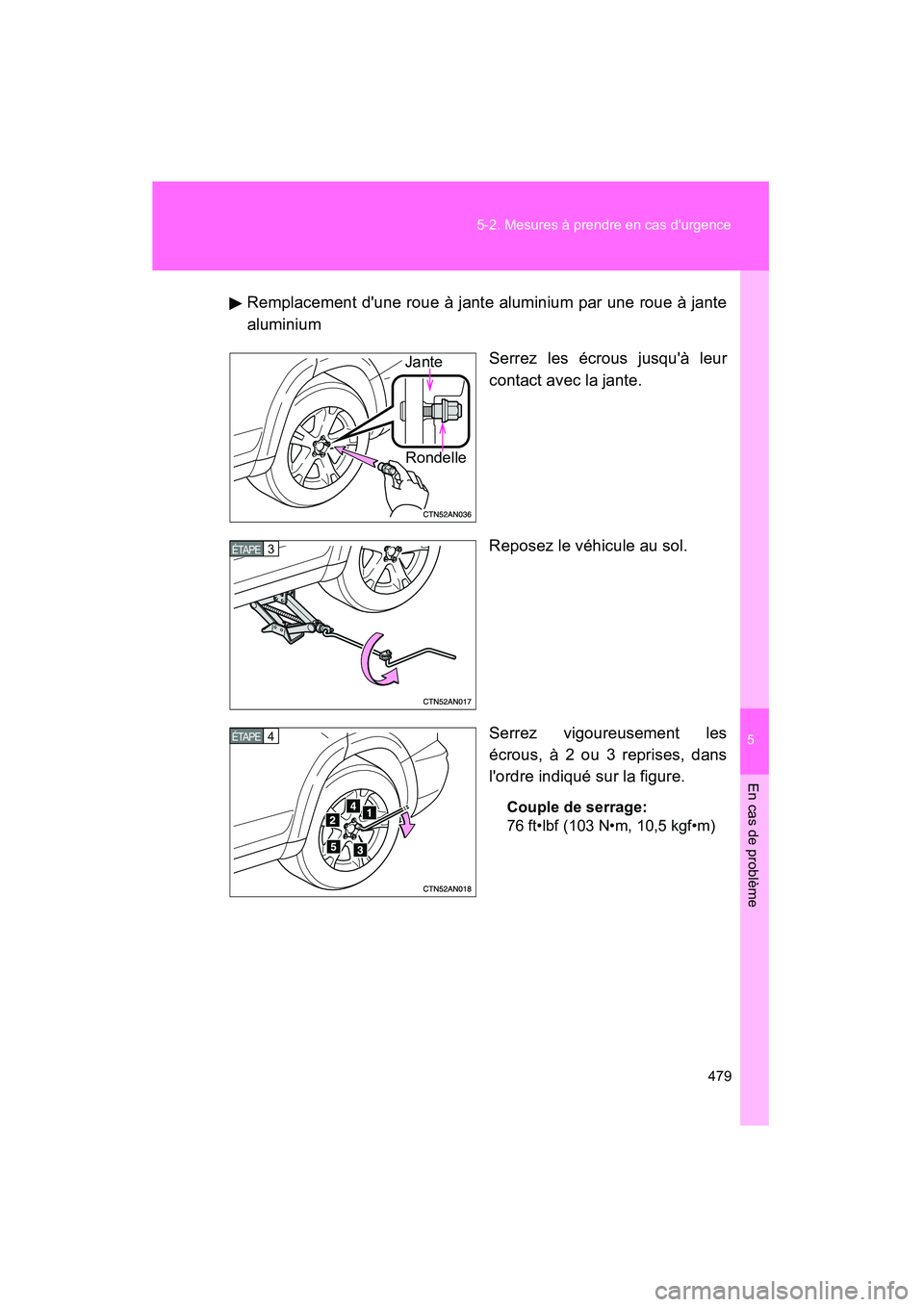

Remplacement d'une roue à jante aluminium par une roue à jante
aluminium
Serrez les écrous jusqu'à leur
contact avec la jante.
Reposez le véhicule au sol.
Serrez vigoureusement les
écrous, à 2 ou 3 reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Jante
Rondelle
3 ÉTAPE
4 ÉTAPE

480 5-2. Mesures à prendre en cas d'urgence

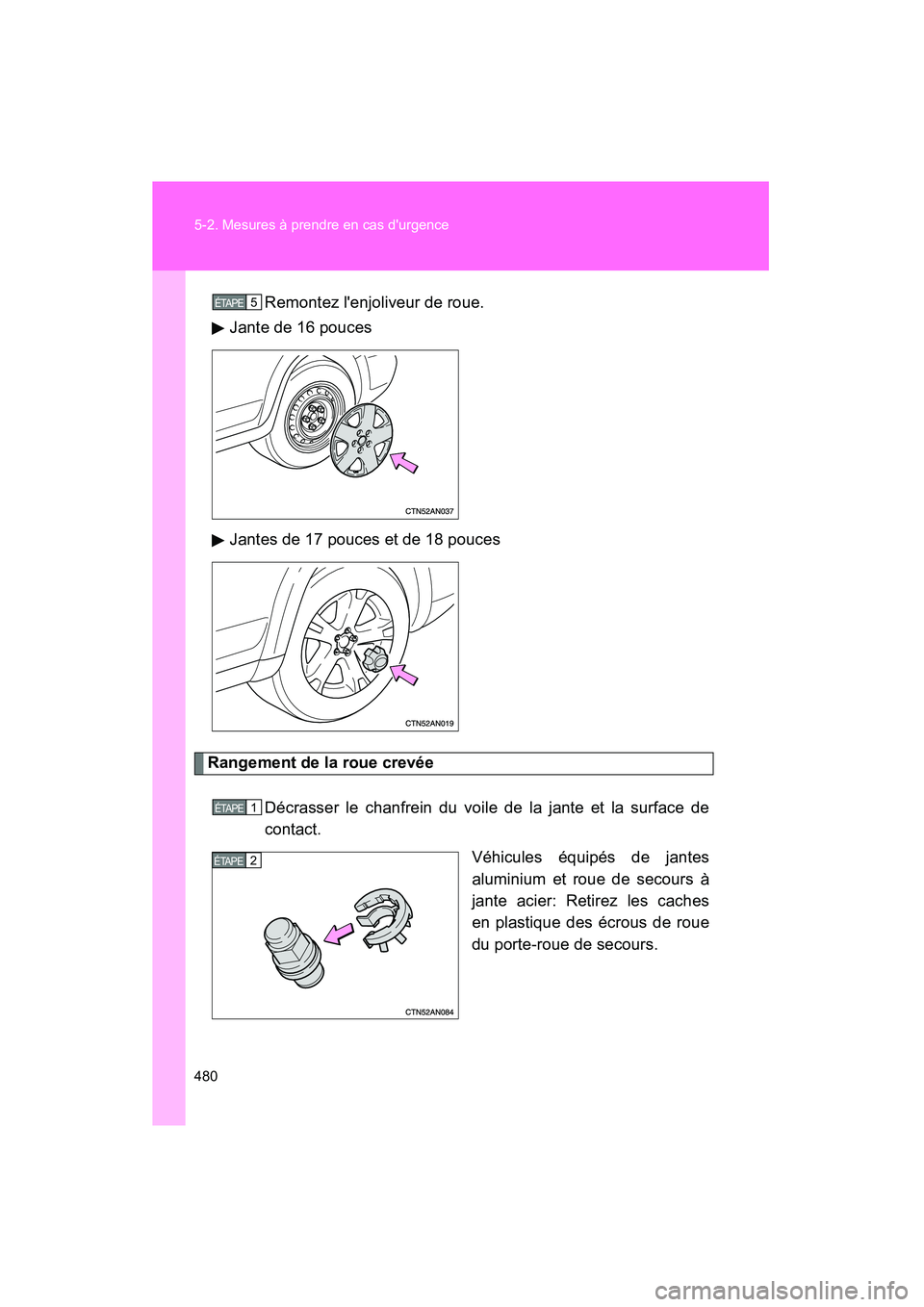

Rav4_D_(L/O_0808)Remontez l'enjoliveur de roue.
Jante de 16 pouces
Jantes de 17 pouces et de 18 pouces
Rangement de la roue crevée
Décrasser le chanfrein du voile de la jante et la surface de
contact. Véhicules équipés de jantes
aluminium et roue de secours à
jante acier: Retirez les caches
en plastique des écrous de roue
du porte-roue de secours.
5 ÉTAPE
1 ÉTAPE
2 ÉTAPE

5
En cas de problème
481
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

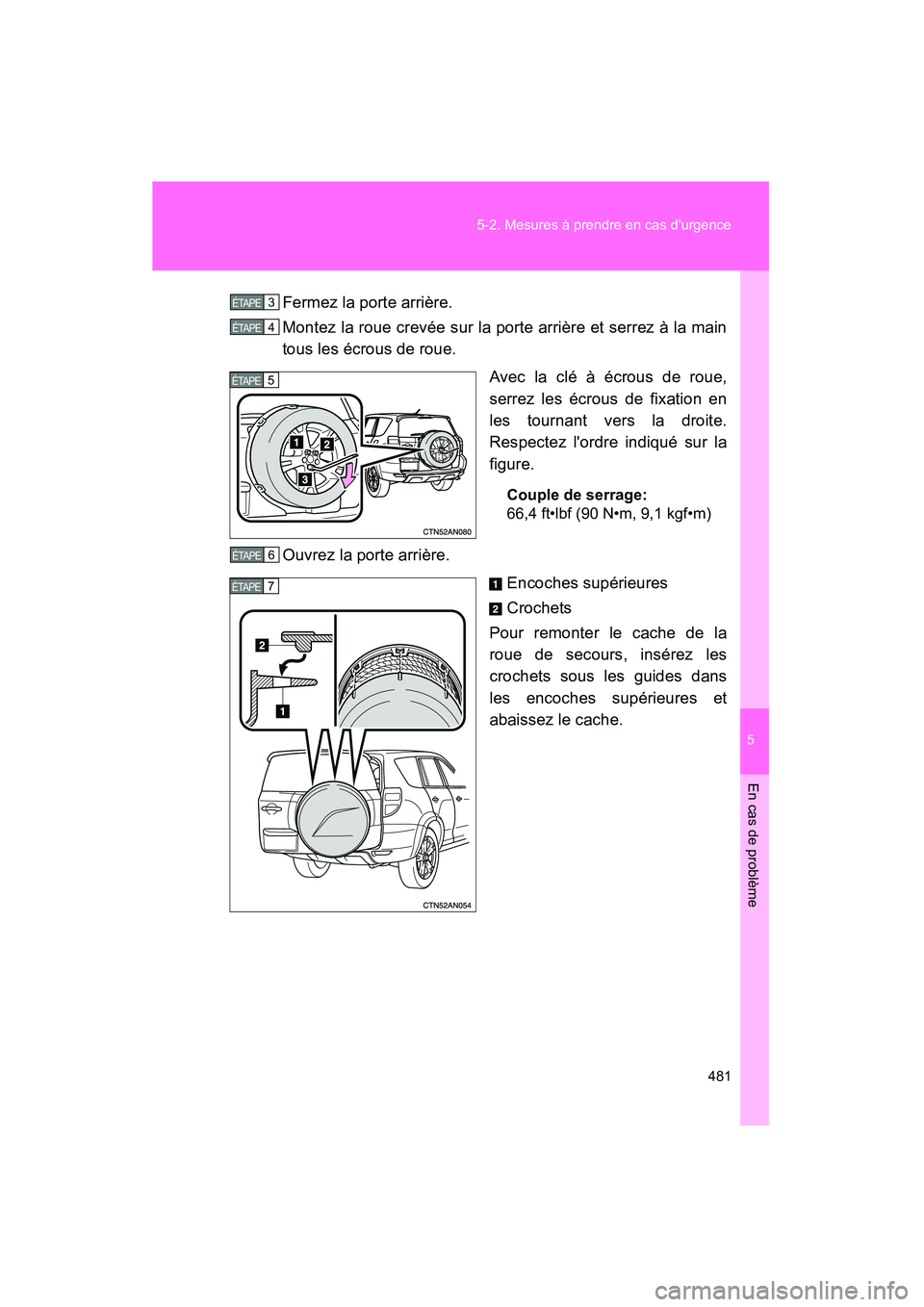

Fermez la porte arrière.
Montez la roue crevée sur la porte arrière et serrez à la main
tous les écrous de roue.
Avec la clé à écrous de roue,
serrez les écrous de fixation en
les tournant vers la droite.
Respectez l'ordre indiqué sur la
figure.
Couple de serrage:
66,4 ft•lbf (90 N•m, 9,1 kgf•m)
Ouvrez la porte arrière. Encoches supérieures
Crochets
Pour remonter le cache de la
roue de secours, insérez les
crochets sous les guides dans
les encoches supérieures et
abaissez le cache.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE
7 ÉTAPE

482 5-2. Mesures à prendre en cas d'urgence

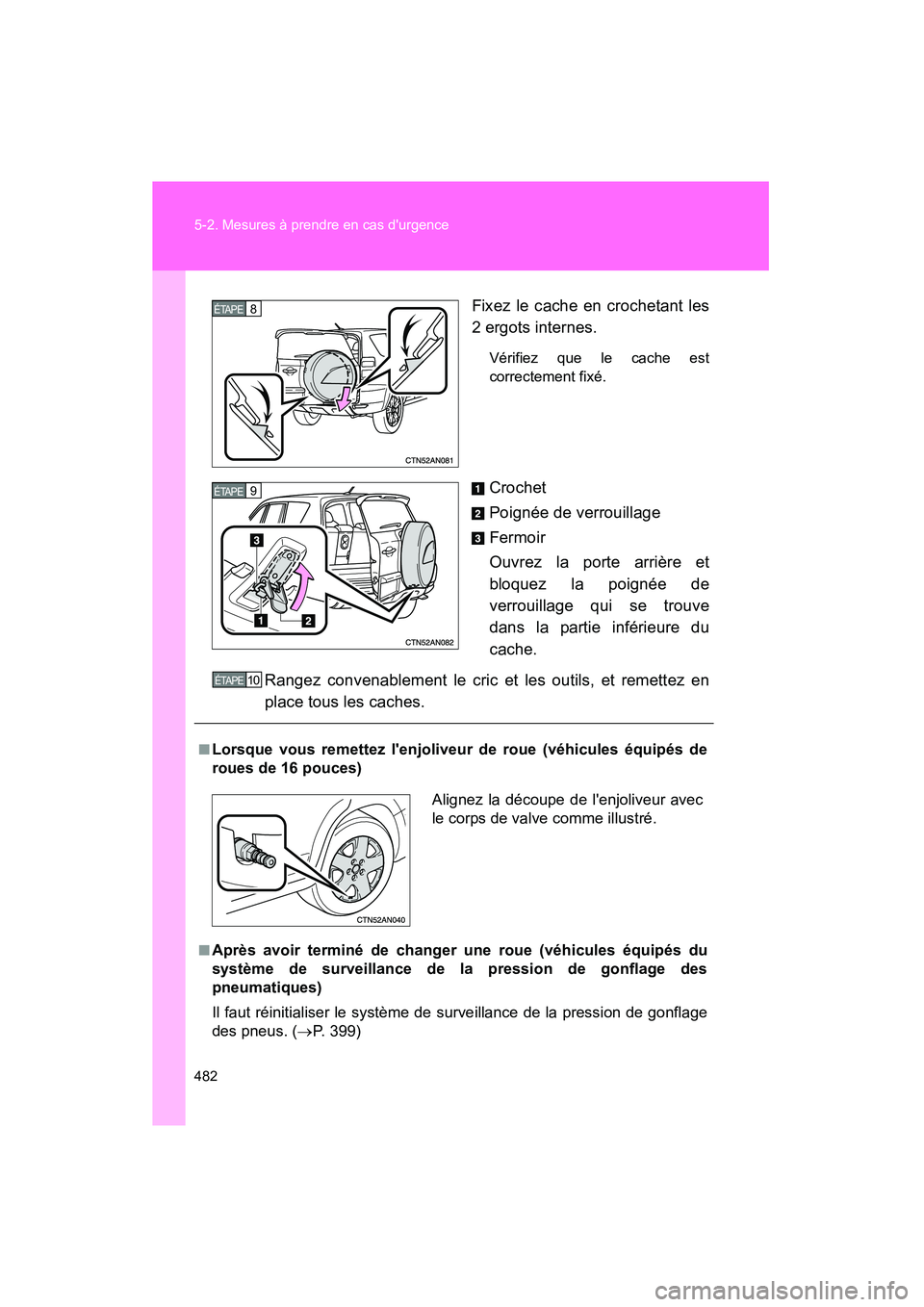

Rav4_D_(L/O_0808)Fixez le cache en crochetant les
2 ergots internes.
Vérifiez que le cache est
correctement fixé.
Crochet
Poignée de verrouillage
Fermoir
Ouvrez la porte arrière et
bloquez la poignée de
verrouillage qui se trouve
dans la partie inférieure du
cache.
Rangez convenablement le cric et les outils, et remettez en
place tous les caches.
8 ÉTAPE
9 ÉTAPE
■Lorsque vous remettez l'enjoliveur de roue (véhicules équipés de
roues de 16 pouces)
■Après avoir terminé de changer une roue (véhicules équipés du
système de surveillance de la pression de gonflage des
pneumatiques)
Il faut réinitialiser le système de surveillance de la pression de gonflage
des pneus. ( →P. 399)
10 ÉTAPE
Alignez la découpe de l'enjoliveur avec
le corps de valve comme illustré.

5
En cas de problème
483
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

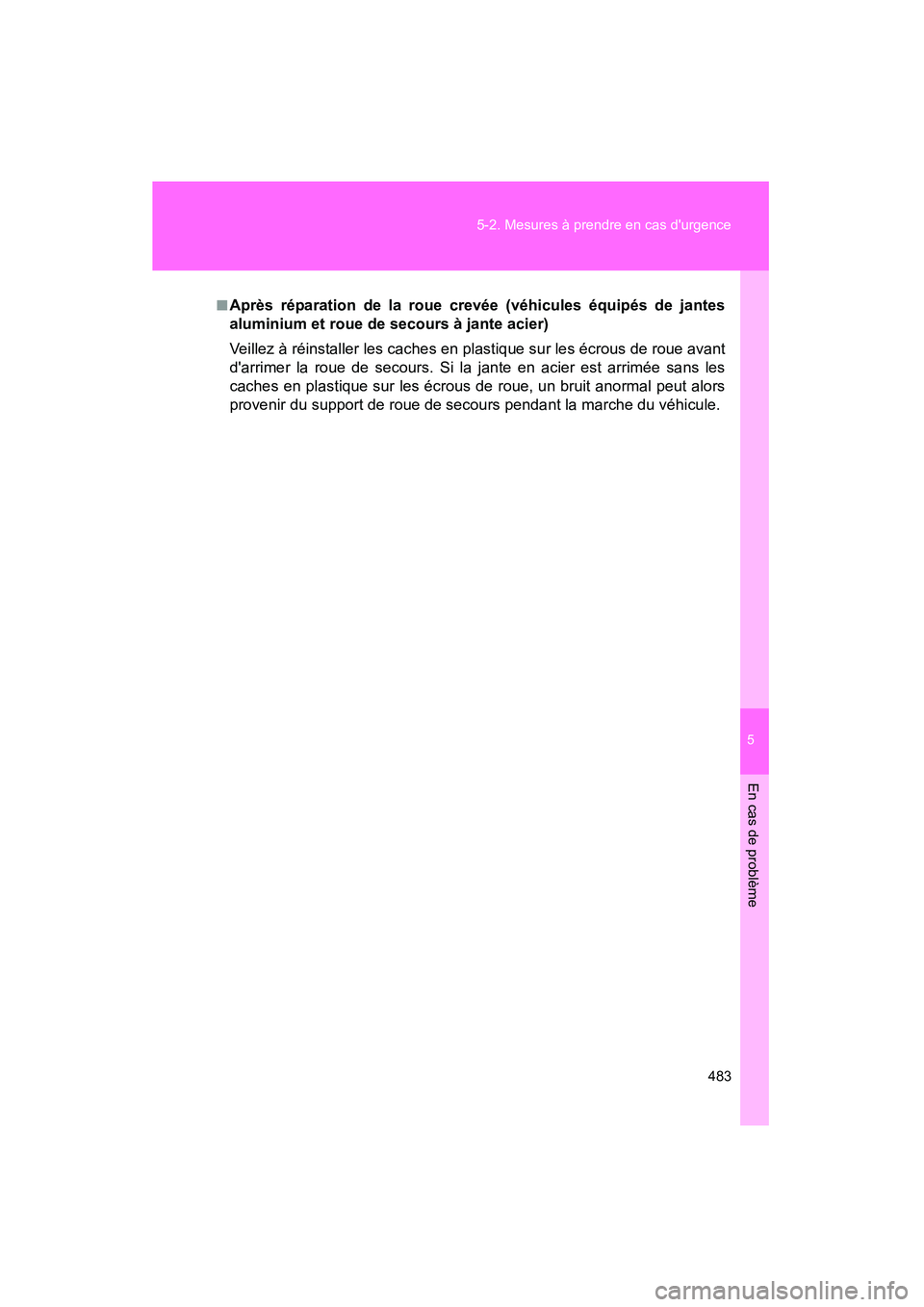

■Après réparation de la roue crevée (véhicules équipés de jantes
aluminium et roue de secours à jante acier)
Veillez à réinstaller les caches en plastique sur les écrous de roue avant
d'arrimer la roue de secours. Si la jante en acier est arrimée sans les
caches en plastique sur les écrous de roue, un bruit anormal peut alors
provenir du support de roue de secours pendant la marche du véhicule.

484 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

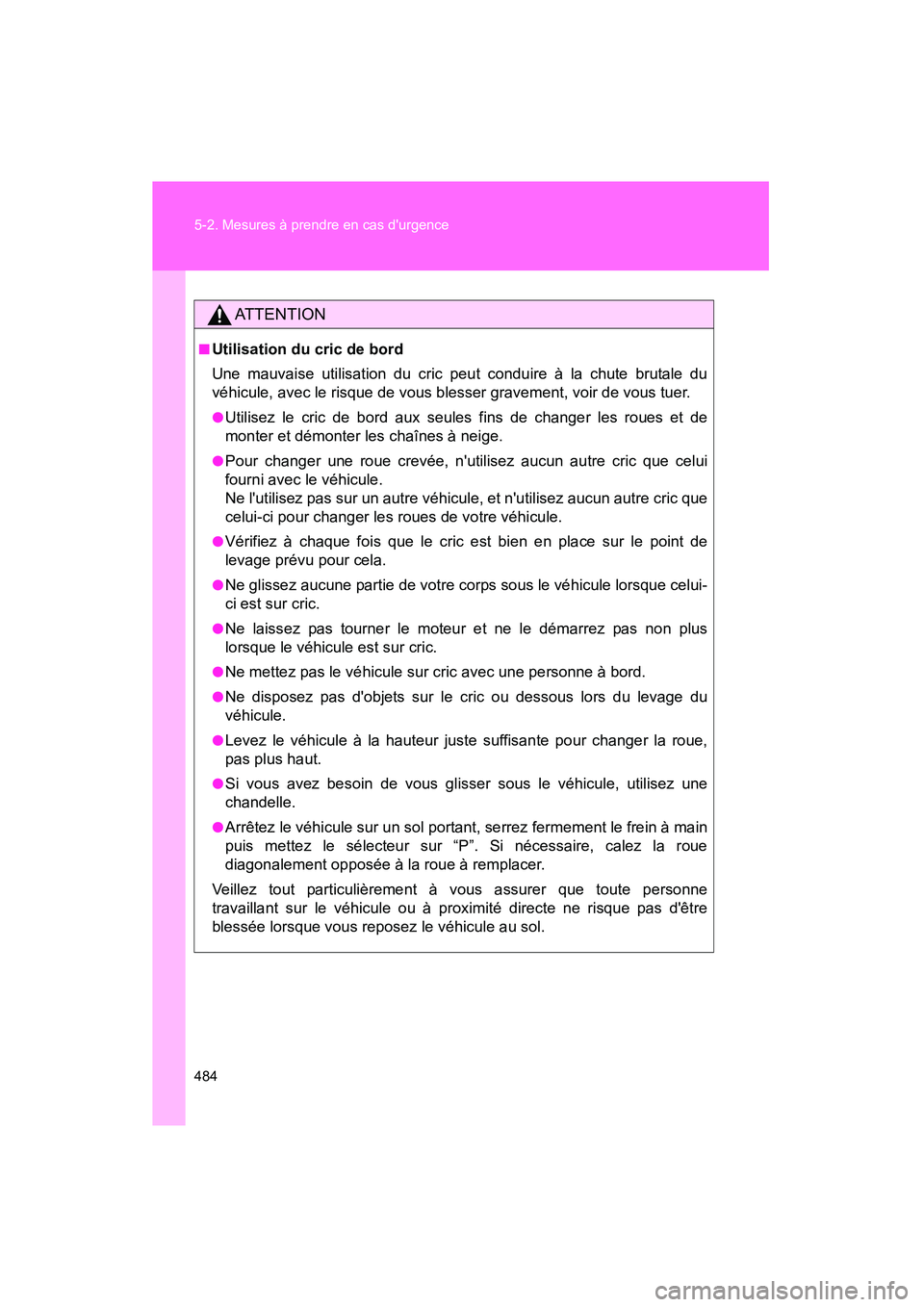

AT T E N T I O N
■Utilisation du cric de bord
Une mauvaise utilisation du cric peut conduire à la chute brutale du
véhicule, avec le risque de vous blesser gravement, voir de vous tuer.
●Utilisez le cric de bord aux seules fins de changer les roues et de
monter et démonter les chaînes à neige.
●Pour changer une roue crevée, n'utilisez aucun autre cric que celui
fourni avec le véhicule.
Ne l'utilisez pas sur un autre véhicule, et n'utilisez aucun autre cric que
celui-ci pour changer les roues de votre véhicule.
●Vérifiez à chaque fois que le cric est bien en place sur le point de
levage prévu pour cela.
●Ne glissez aucune partie de votre corps sous le véhicule lorsque celui-
ci est sur cric.
●Ne laissez pas tourner le moteur et ne le démarrez pas non plus
lorsque le véhicule est sur cric.
●Ne mettez pas le véhicule sur cric avec une personne à bord.
●Ne disposez pas d'objets sur le cric ou dessous lors du levage du
véhicule.
●Levez le véhicule à la hauteur juste suffisante pour changer la roue,
pas plus haut.
●Si vous avez besoin de vous glisser sous le véhicule, utilisez une
chandelle.
●Arrêtez le véhicule sur un sol portant, serrez fermement le frein à main
puis mettez le sélecteur sur “P”. Si nécessaire, calez la roue
diagonalement opposée à la roue à remplacer.
Veillez tout particulièrement à vous assurer que toute personne
travaillant sur le véhicule ou à proximité directe ne risque pas d'être
blessée lorsque vous reposez le véhicule au sol.

5
En cas de problème
485
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

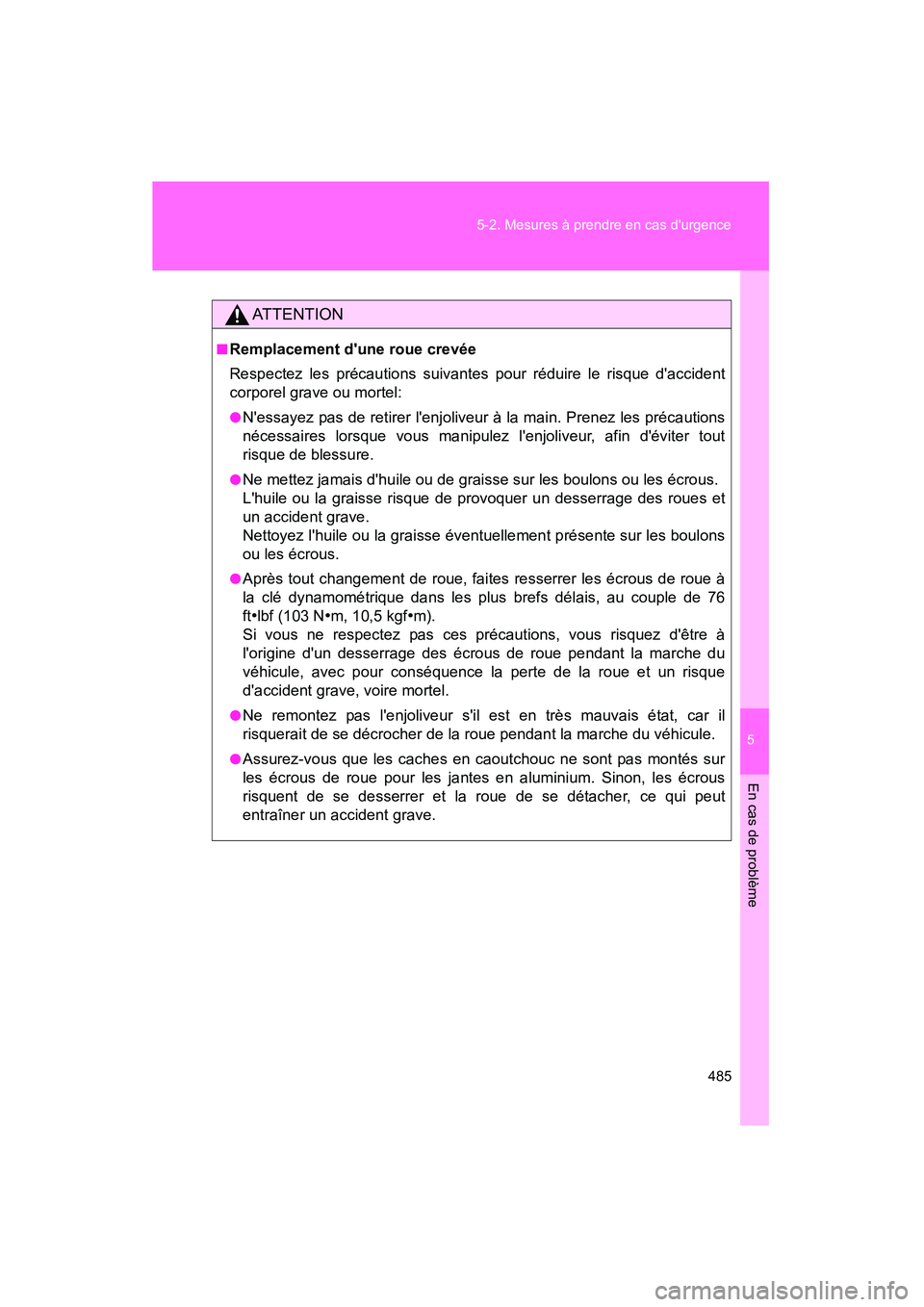

AT T E N T I O N
■Remplacement d'une roue crevée
Respectez les précautions suivantes pour réduire le risque d'accident
corporel grave ou mortel:
●N'essayez pas de retirer l'enjoliveur à la main. Prenez les précautions
nécessaires lorsque vous manipulez l'enjoliveur, afin d'éviter tout
risque de blessure.
●Ne mettez jamais d'huile ou de graisse sur les boulons ou les écrous.
L'huile ou la graisse risque de provoquer un desserrage des roues et
un accident grave.
Nettoyez l'huile ou la graisse éventuellement présente sur les boulons
ou les écrous.
●Après tout changement de roue, faites resserrer les écrous de roue à
la clé dynamométrique dans les plus brefs délais, au couple de 76
ft
•lbf (103 N•m, 10,5 kgf•m).
Si vous ne respectez pas ces précautions, vous risquez d'être à
l'origine d'un desserrage des écrous de roue pendant la marche du
véhicule, avec pour conséquence la perte de la roue et un risque
d'accident grave, voire mortel.
●Ne remontez pas l'enjoliveur s'il est en très mauvais état, car il
risquerait de se décrocher de la roue pendant la marche du véhicule.
●Assurez-vous que les caches en caoutchouc ne sont pas montés sur
les écrous de roue pour les jantes en aluminium. Sinon, les écrous
risquent de se desserrer et la roue de se détacher, ce qui peut
entraîner un accident grave.

486 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

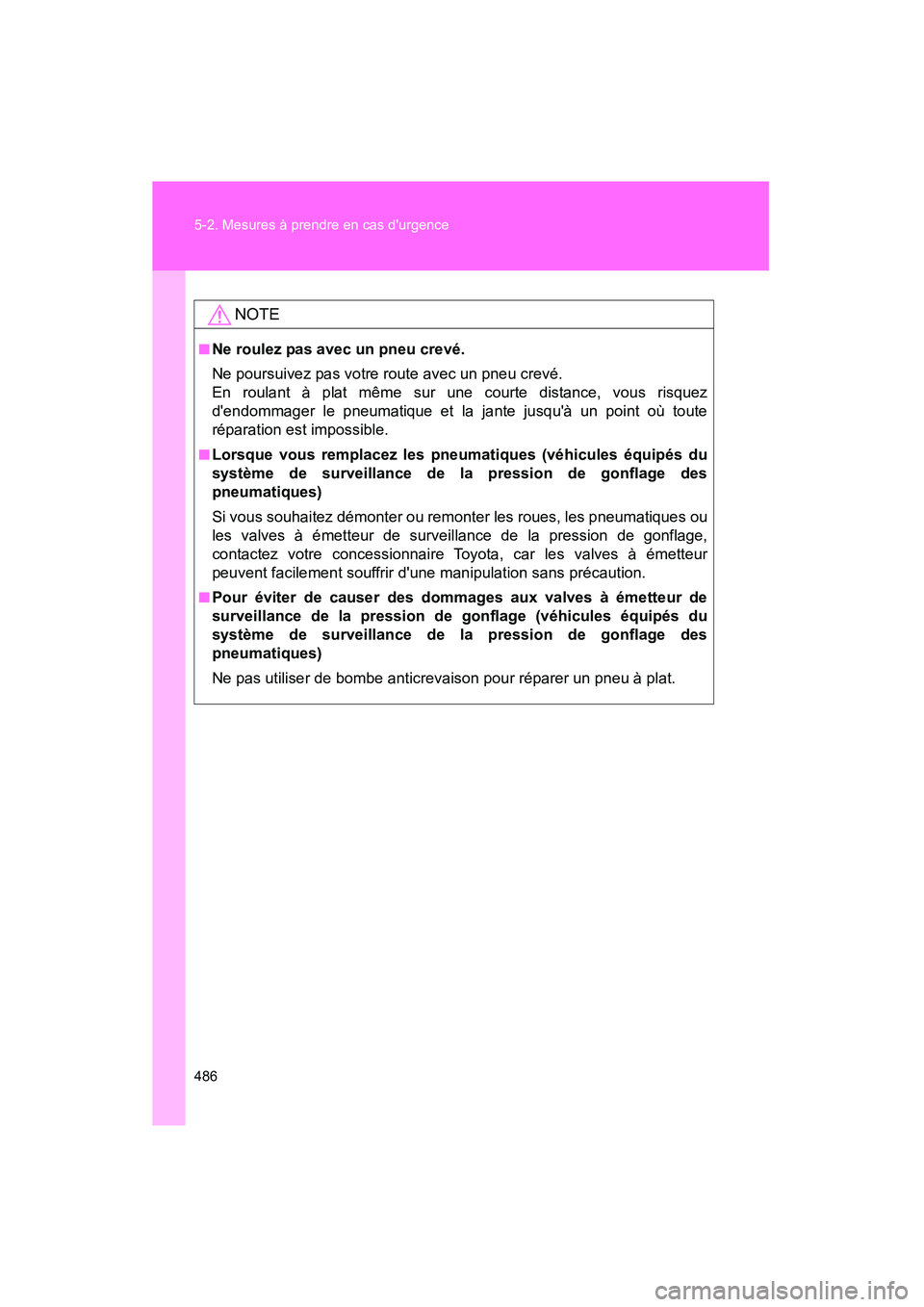

NOTE
■Ne roulez pas avec un pneu crevé.
Ne poursuivez pas votre route avec un pneu crevé.
En roulant à plat même sur une courte distance, vous risquez
d'endommager le pneumatique et la jante jusqu'à un point où toute
réparation est impossible.
■Lorsque vous remplacez les pneumatiques (véhicules équipés du
système de surveillance de la pression de gonflage des
pneumatiques)
Si vous souhaitez démonter ou remonter les roues, les pneumatiques ou
les valves à émetteur de surveillance de la pression de gonflage,
contactez votre concessionnaire Toyota, car les valves à émetteur
peuvent facilement souffrir d'une manipulation sans précaution.
■Pour éviter de causer des dommages aux valves à émetteur de
surveillance de la pression de gonflage (véhicules équipés du
système de surveillance de la pression de gonflage des
pneumatiques)
Ne pas utiliser de bombe anticrevaison pour réparer un pneu à plat.
