2009 TOYOTA RAV4 Manuel du propriétaire (in French)

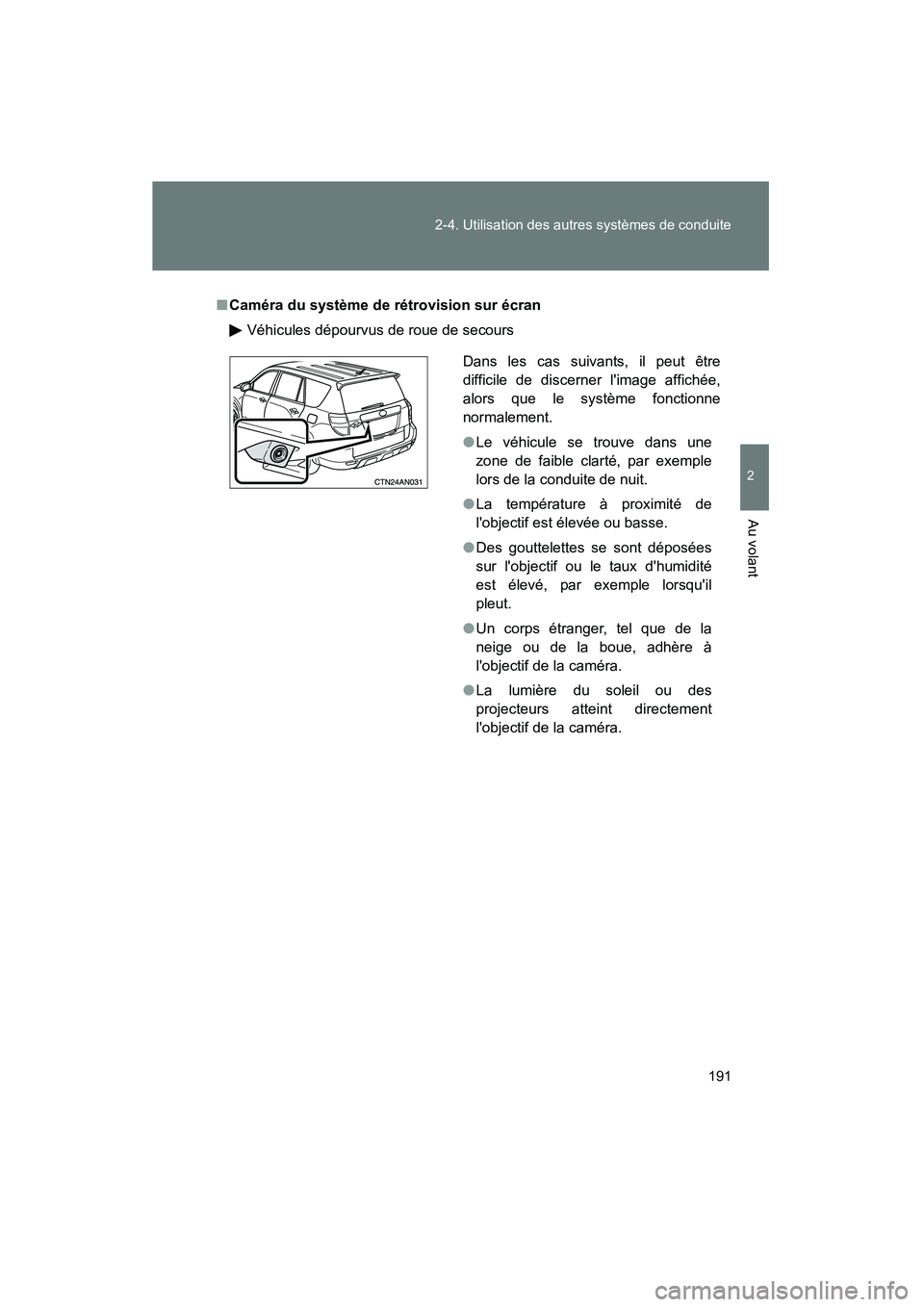

191
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D_(L/O_0808)
■
Caméra du système de rétrovision sur écran
Véhicules dépourvus de roue de secours
Dans les cas suivants, il peut être
difficile de discerner l'image affichée,
alors que le système fonctionne
normalement.
●Le véhicule se trouve dans une
zone de faible clarté, par exemple
lors de la conduite de nuit.
● La température à proximité de
l'objectif est élevée ou basse.
● Des gouttelettes se sont déposées
sur l'objectif ou le taux d'humidité
est élevé, par exemple lorsqu'il
pleut.
● Un corps étranger, tel que de la
neige ou de la boue, adhère à
l'objectif de la caméra.
● La lumière du soleil ou des
projecteurs atteint directement
l'objectif de la caméra.

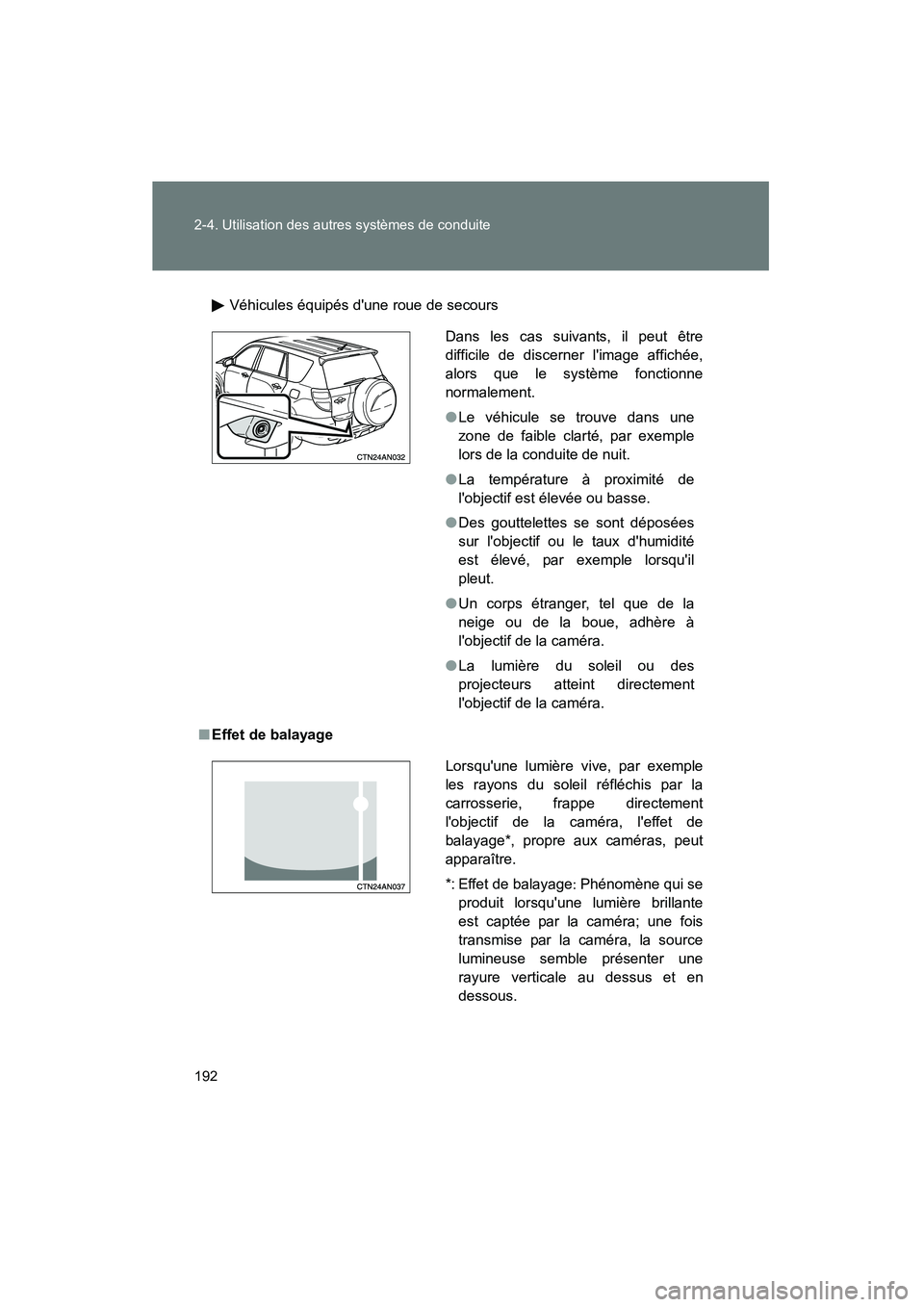

192 2-4. Utilisation des autres systèmes de conduite
Rav4_D_(L/O_0808)
Véhicules équipés d'une roue de secours
■ Effet de balayage
Dans les cas suivants, il peut être
difficile de discerner l'image affichée,
alors que le système fonctionne
normalement.
●Le véhicule se trouve dans une
zone de faible clarté, par exemple
lors de la conduite de nuit.
● La température à proximité de
l'objectif est élevée ou basse.
● Des gouttelettes se sont déposées
sur l'objectif ou le taux d'humidité
est élevé, par exemple lorsqu'il
pleut.
● Un corps étranger, tel que de la
neige ou de la boue, adhère à
l'objectif de la caméra.
● La lumière du soleil ou des
projecteurs atteint directement
l'objectif de la caméra.
Lorsqu'une lumière vive, par exemple
les rayons du soleil réfléchis par la
carrosserie, frappe directement
l'objectif de la caméra, l'effet de
balayage*, propre aux caméras, peut
apparaître.
*: Effet de balayage : Phénomène qui se
produit lorsqu'une lumière brillante
est captée par la caméra; une fois
transmise par la caméra, la source
lumineuse semble présenter une
rayure verticale au dessus et en
dessous.

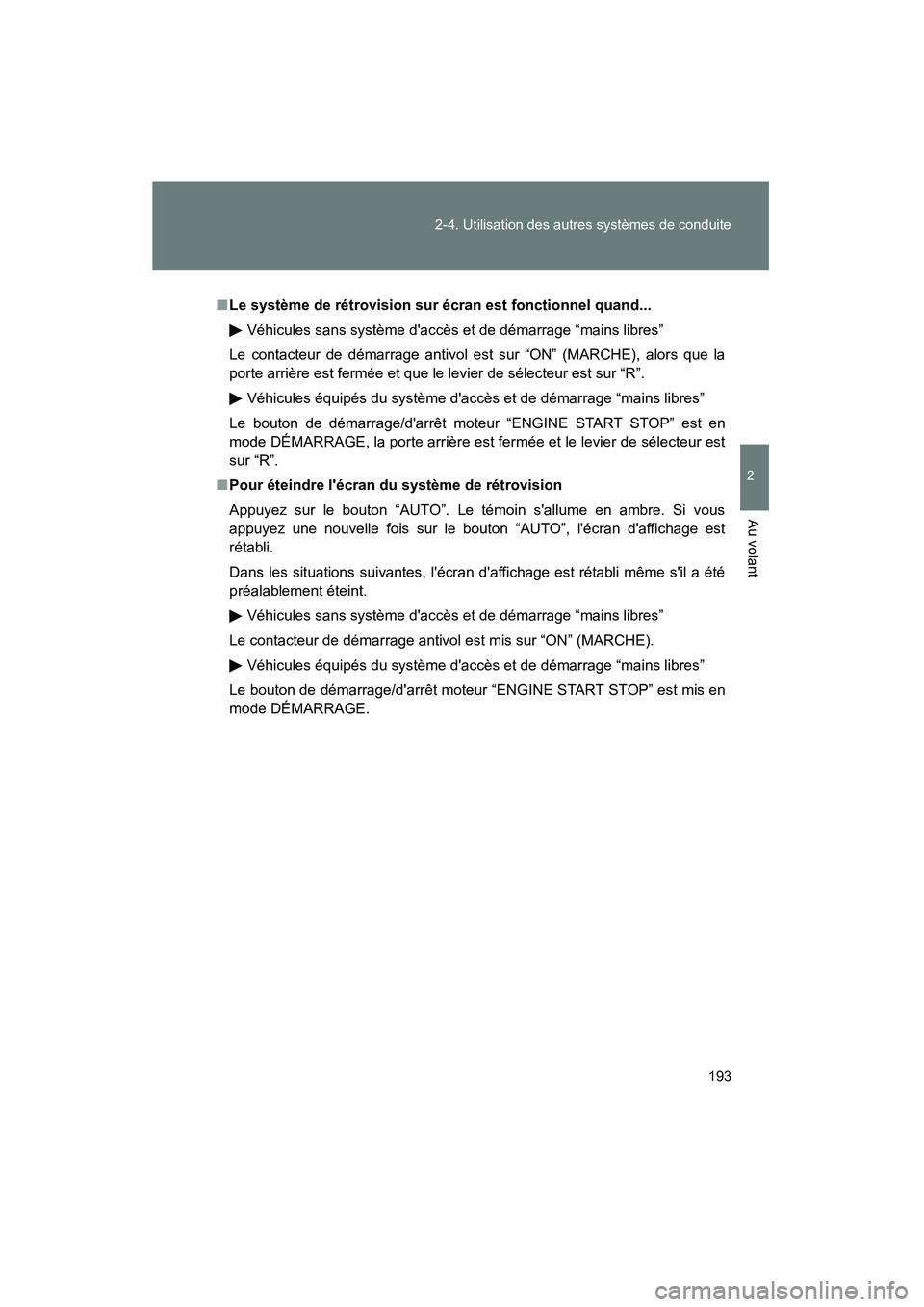

193
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D_(L/O_0808)
■
Le système de rétrovision sur écran est fonctionnel quand...
Véhicules sans système d'accès et de démarrage “mains libres”
Le contacteur de démarrage antivol est sur “ON” (MARCHE), alors que la
porte arrière est fermée et que le levier de sélecteur est sur “R”.
Véhicules équipés du système d'accès et de démarrage “mains libres”
Le bouton de démarrage/d'arrêt moteur “ENGINE START STOP” est en
mode DÉMARRAGE, la porte arrière est fermée et le levier de sélecteur est
sur “R”.
■ Pour éteindre l'écran du système de rétrovision
Appuyez sur le bouton “AUTO”. Le témoin s'allume en ambre. Si vous
appuyez une nouvelle fois sur le bouton “AUTO”, l'écran d'affichage est
rétabli.
Dans les situations suivantes, l'écran d'affichage est rétabli même s'il a été
préalablement éteint.
Véhicules sans système d'accès et de démarrage “mains libres”
Le contacteur de démarrage antivol est mis sur “ON” (MARCHE). Véhicules équipés du système d'accès et de démarrage “mains libres”
Le bouton de démarrage/d'arrêt moteur “ENGINE START STOP” est mis en
mode DÉMARRAGE.

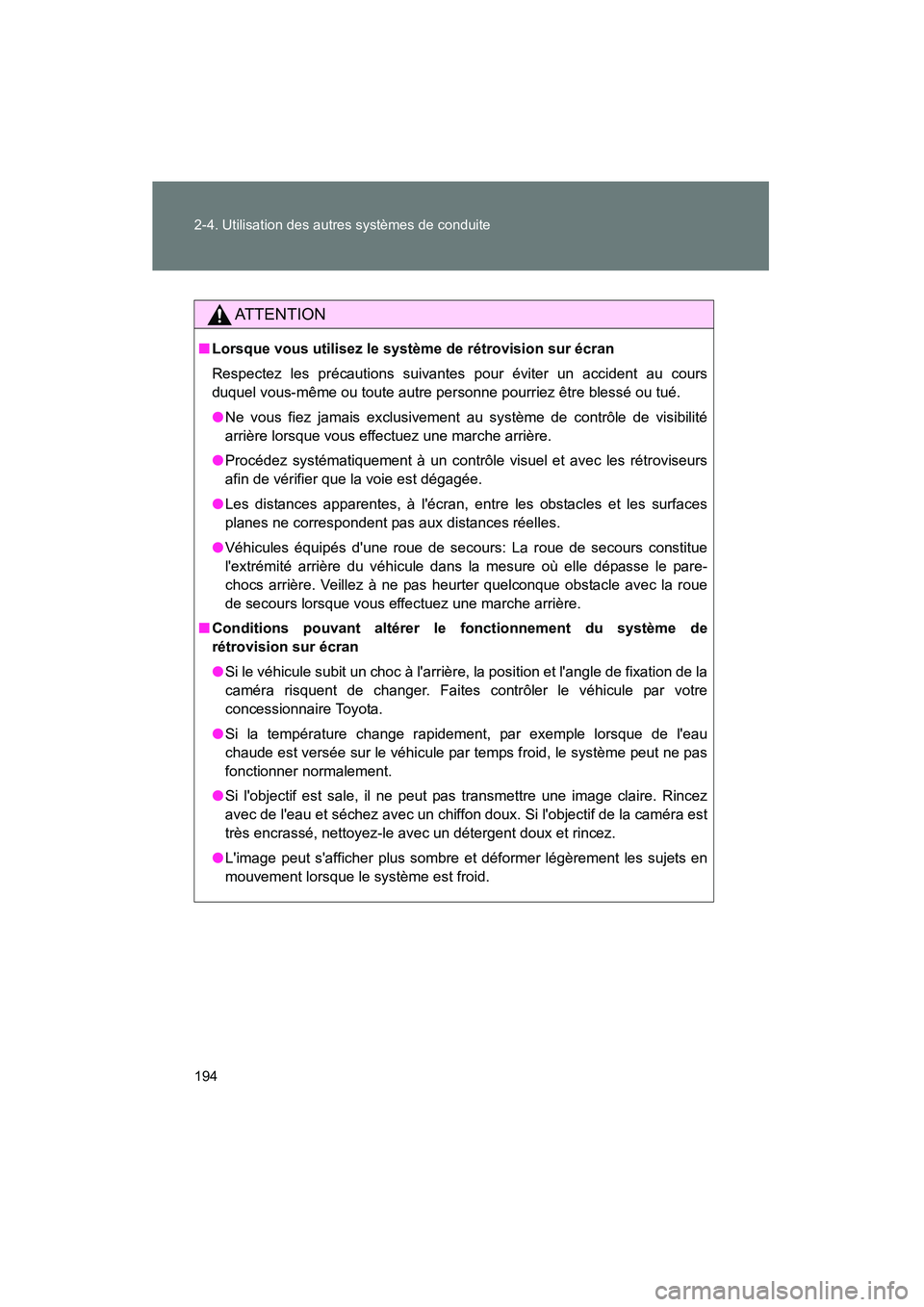

194 2-4. Utilisation des autres systèmes de conduite
Rav4_D_(L/O_0808)
AT T E N T I O N
■Lorsque vous utilisez le système de rétrovision sur écran
Respectez les précautions suivantes pour éviter un accident au cours
duquel vous-même ou toute autre personne pourriez être blessé ou tué.
●Ne vous fiez jamais exclusivement au système de contrôle de visibilité
arrière lorsque vous effectuez une marche arrière.
● Procédez systématiquement à un contrôle visuel et avec les rétroviseurs
afin de vérifier que la voie est dégagée.
● Les distances apparentes, à l'écran, entre les obstacles et les surfaces
planes ne correspondent pas aux distances réelles.
● Véhicules équipés d'une roue de secours: La roue de secours constitue
l'extrémité arrière du véhicule dans la mesure où elle dépasse le pare-
chocs arrière. Veillez à ne pas heurter quelconque obstacle avec la roue
de secours lorsque vous effectuez une marche arrière.
■ Conditions pouvant altérer le fonctionnement du système de
rétrovision sur écran
●Si le véhicule subit un choc à l'arrière, la position et l'angle de fixation de la
caméra risquent de changer. Faites contrôler le véhicule par votre
concessionnaire Toyota.
● Si la température change rapidement, par exemple lorsque de l'eau
chaude est versée sur le véhicule par temps froid, le système peut ne pas
fonctionner normalement.
● Si l'objectif est sale, il ne peut pas transmettre une image claire. Rincez
avec de l'eau et séchez avec un chiffon doux. Si l'objectif de la caméra est
très encrassé, nettoyez-le avec un détergent doux et rincez.
● L'image peut s'afficher plus sombre et déformer légèrement les sujets en
mouvement lorsque le système est froid.

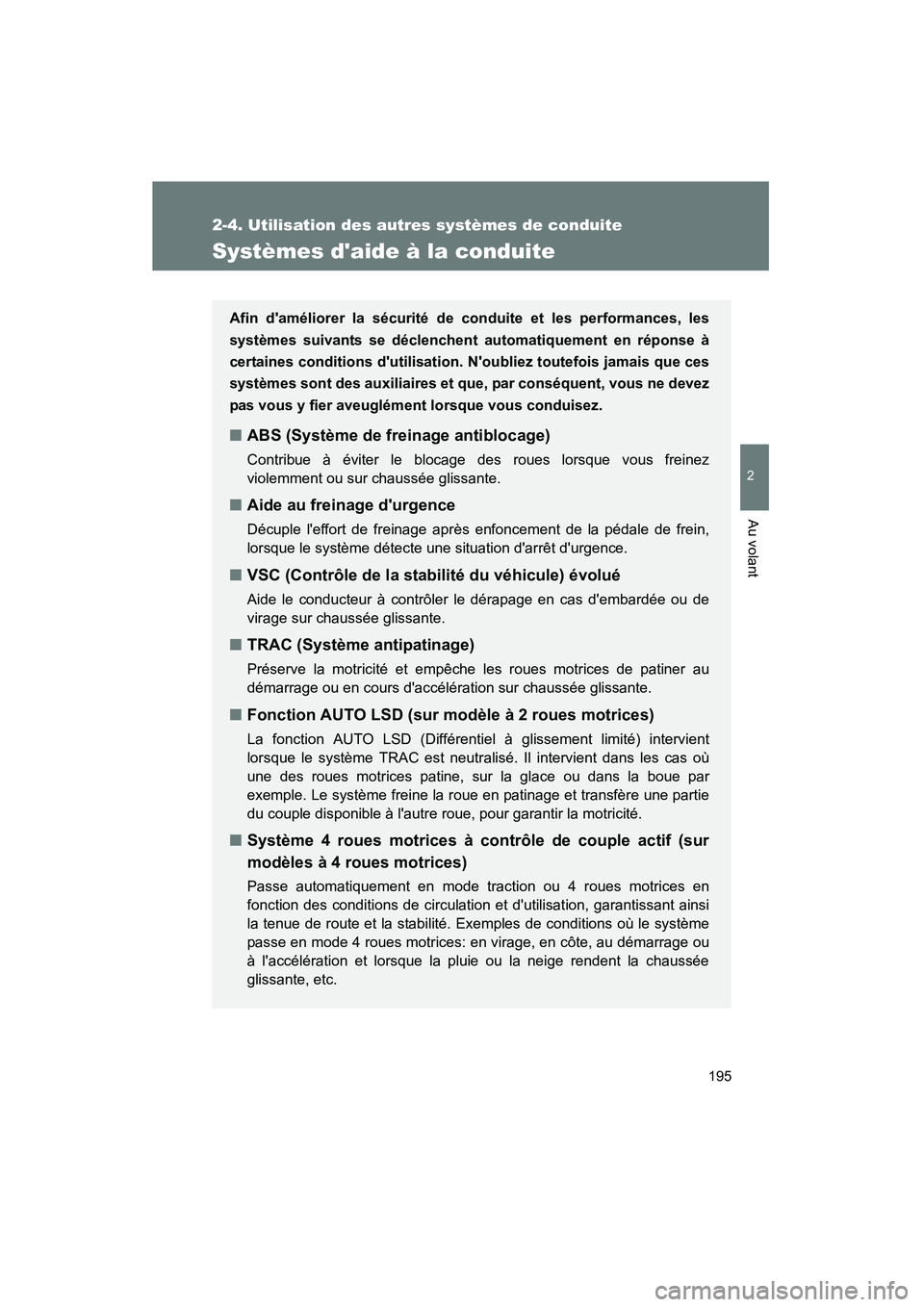

195
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D_(L/O_0808)
Systèmes d'aide à la conduite
Afin d'améliorer la sécurité de conduite et les performances, les
systèmes suivants se déclenchent automatiquement en réponse à
certaines conditions d'utilisation. N'oubliez toutefois jamais que ces
systèmes sont des auxiliaires et que, par conséquent, vous ne devez
pas vous y fier aveuglément lorsque vous conduisez.
■ ABS (Système de freinage antiblocage)
Contribue à éviter le blocage des roues lorsque vous freinez
violemment ou sur chaussée glissante.
■Aide au freinage d'urgence
Décuple l'effort de freinage après enfoncement de la pédale de frein,
lorsque le système détecte une situation d'arrêt d'urgence.
■VSC (Contrôle de la stabilité du véhicule) évolué
Aide le conducteur à contrôler le dérapage en cas d'embardée ou de
virage sur chaussée glissante.
■TRAC (Système antipatinage)
Préserve la motricité et empêche les roues motrices de patiner au
démarrage ou en cours d'accélération sur chaussée glissante.
■Fonction AUTO LSD (sur modèle à 2 roues motrices)
La fonction AUTO LSD (Différentiel à glissement limité) intervient
lorsque le système TRAC est neutralisé. Il intervient dans les cas où
une des roues motrices patine, sur la glace ou dans la boue par
exemple. Le système freine la roue en patinage et transfère une partie
du couple disponible à l'autre r oue, pour garantir la motricité.
■Système 4 roues motrices à contrôle de couple actif (sur
modèles à 4 roues motrices)
Passe automatiquement en mode traction ou 4 roues motrices en
fonction des conditions de circulation et d'utilisation, garantissant ainsi
la tenue de route et la stabilité. Exemples de conditions où le système
passe en mode 4 roues motrices: en virage, en côte, au démarrage ou
à l'accélération et lorsque la pluie ou la neige rendent la chaussée
glissante, etc.

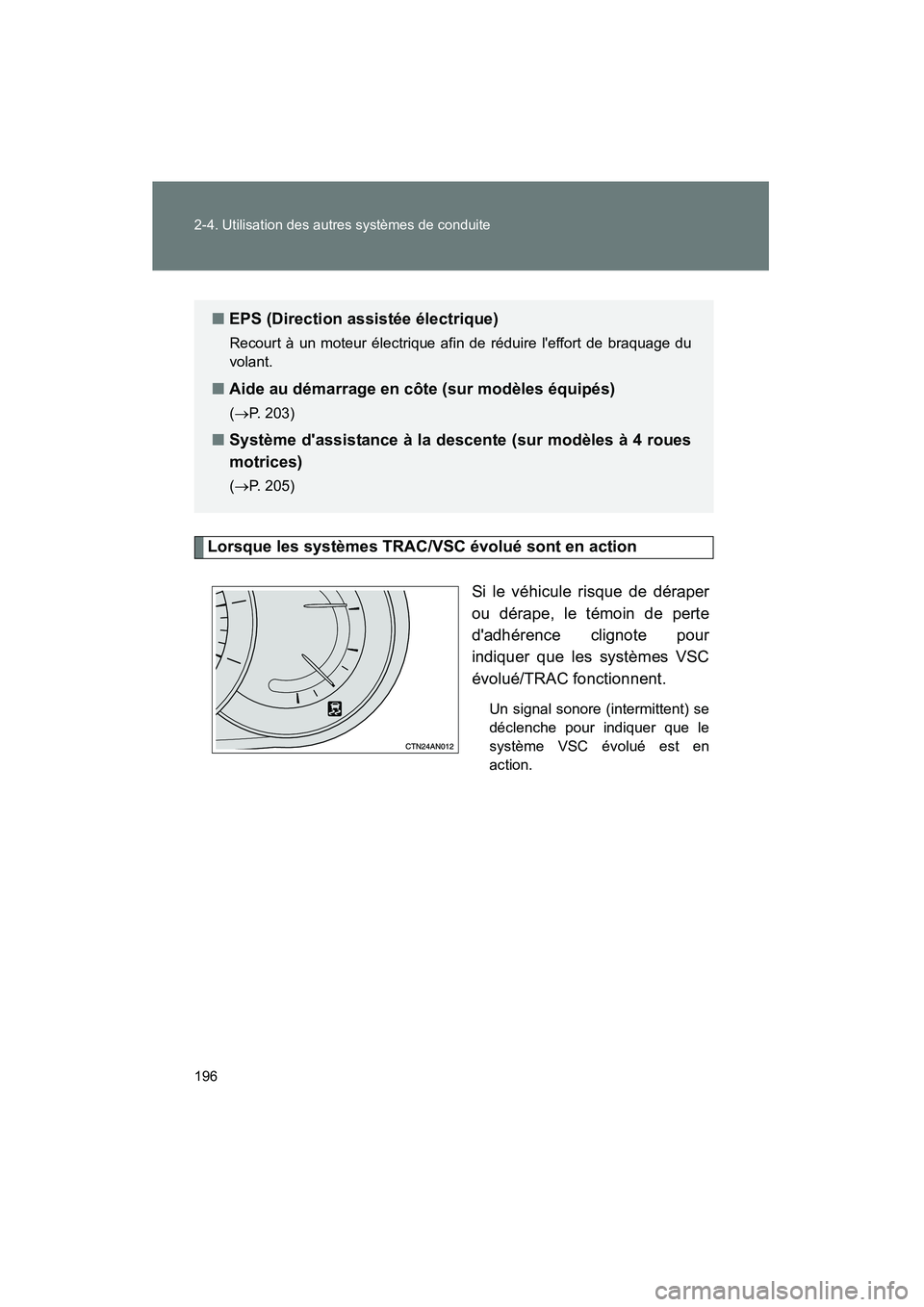

196 2-4. Utilisation des autres systèmes de conduite
Rav4_D_(L/O_0808)
Lorsque les systèmes TRAC/VSC évolué sont en actionSi le véhicule risque de déraper
ou dérape, le témoin de perte
d'adhérence clignote pour
indiquer que les systèmes VSC
évolué/TRAC fonctionnent.
Un signal sonore (intermittent) se
déclenche pour indiquer que le
système VSC évolué est en
action.
■EPS (Direction assistée électrique)
Recourt à un moteur électrique afin de réduire l'effort de braquage du
volant.
■Aide au démarrage en côte (sur modèles équipés)
(→ P. 203)
■ Système d'assistance à la descente (sur modèles à 4 roues
motrices)
(→ P. 205)

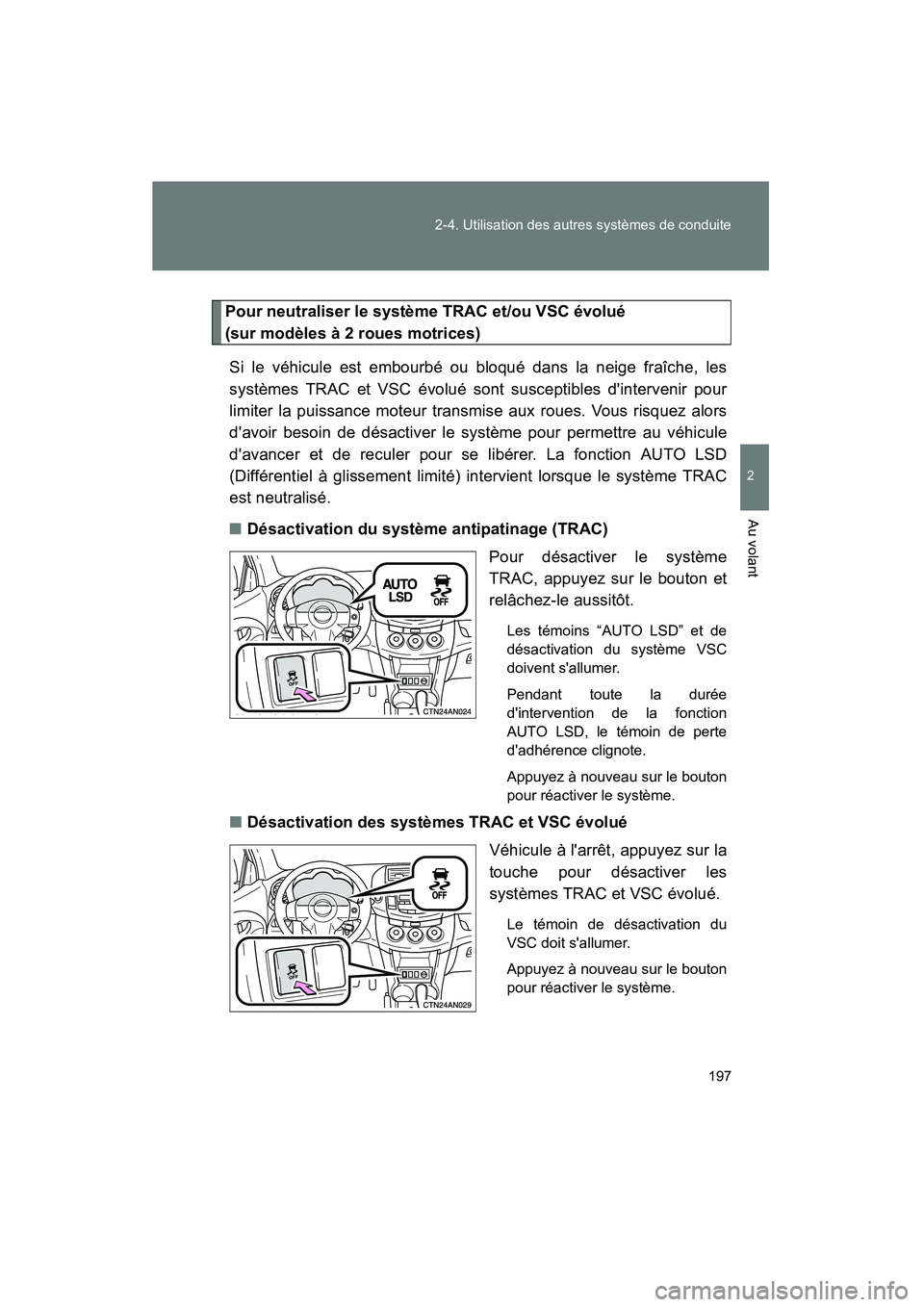

197
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D_(L/O_0808)
Pour neutraliser le système TRAC et/ou VSC évolué
(sur modèles à 2 roues motrices)
Si le véhicule est embourbé ou bloqué dans la neige fraîche, les
systèmes TRAC et VSC évolué sont susceptibles d'intervenir pour
limiter la puissance moteur transmise aux roues. Vous risquez alors
d'avoir besoin de désactiver le système pour permettre au véhicule
d'avancer et de reculer pour se libérer. La fonction AUTO LSD
(Différentiel à glissement limité) intervient lorsque le système TRAC
est neutralisé.
■ Désactivation du système antipatinage (TRAC)
Pour désactiver le système
TRAC, appuyez sur le bouton et
relâchez-le aussitôt.
Les témoins “AUTO LSD” et de
désactivation du système VSC
doivent s'allumer.
Pendant toute la durée
d'intervention de la fonction
AUTO LSD, le témoin de perte
d'adhérence clignote.
Appuyez à nouveau sur le bouton
pour réactiver le système.
■Désactivation des systèmes TRAC et VSC évolué
Véhicule à l'arrêt, appuyez sur la
touche pour désactiver les
systèmes TRAC et VSC évolué.
Le témoin de désactivation du
VSC doit s'allumer.
Appuyez à nouveau sur le bouton
pour réactiver le système.

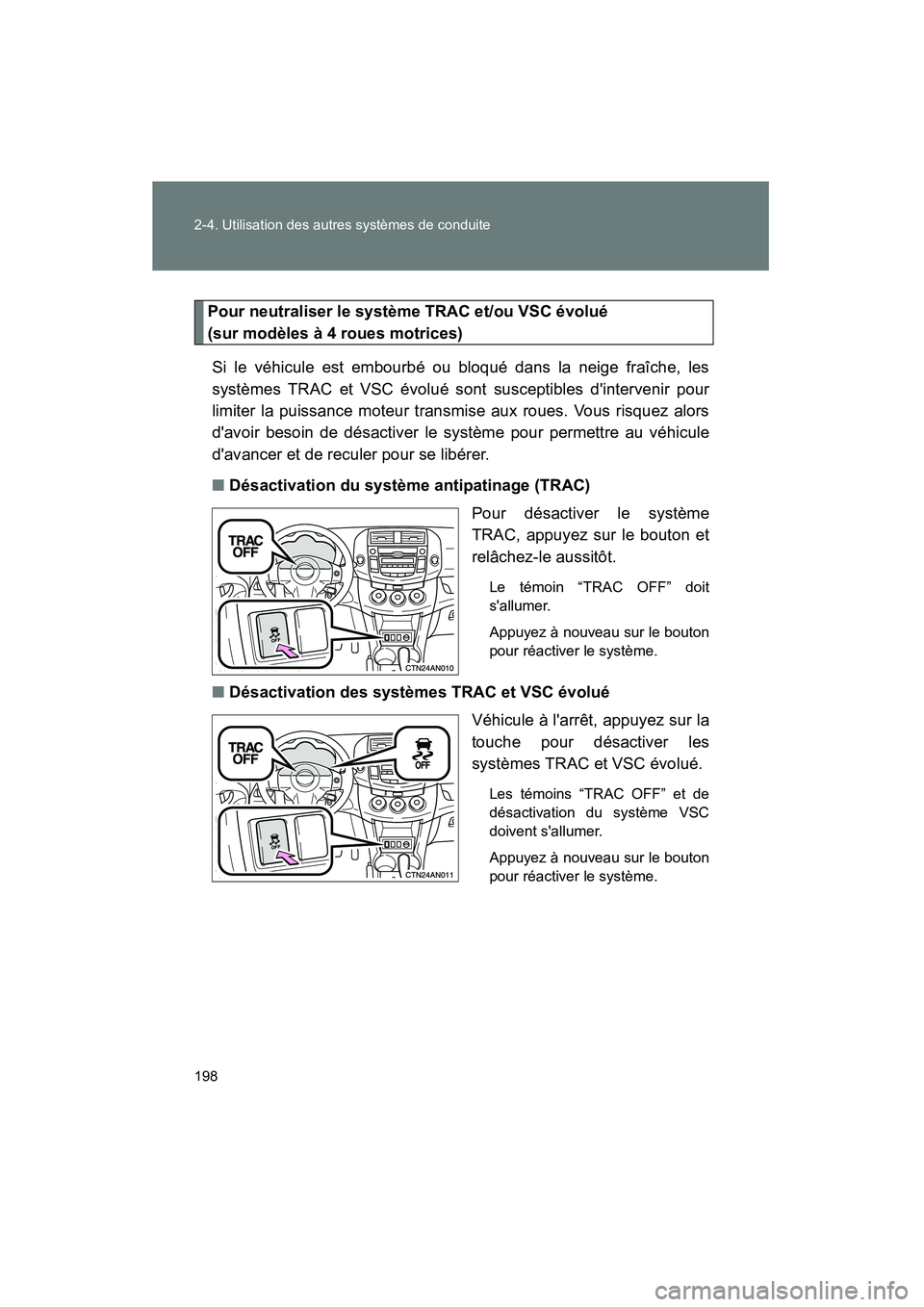

198 2-4. Utilisation des autres systèmes de conduite
Rav4_D_(L/O_0808)
Pour neutraliser le système TRAC et/ou VSC évolué
(sur modèles à 4 roues motrices)Si le véhicule est embourbé ou bloqué dans la neige fraîche, les
systèmes TRAC et VSC évolué sont susceptibles d'intervenir pour
limiter la puissance moteur transmise aux roues. Vous risquez alors
d'avoir besoin de désactiver le système pour permettre au véhicule
d'avancer et de reculer pour se libérer.
■ Désactivation du système antipatinage (TRAC)
Pour désactiver le système
TRAC, appuyez sur le bouton et
relâchez-le aussitôt.
Le témoin “TRAC OFF” doit
s'allumer.
Appuyez à nouveau sur le bouton
pour réactiver le système.
■Désactivation des systèmes TRAC et VSC évolué
Véhicule à l'arrêt, appuyez sur la
touche pour désactiver les
systèmes TRAC et VSC évolué.
Les témoins “TRAC OFF” et de
désactivation du système VSC
doivent s'allumer.
Appuyez à nouveau sur le bouton
pour réactiver le système.
