2009 TOYOTA RAV4 Manuel du propriétaire (in French)

431
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

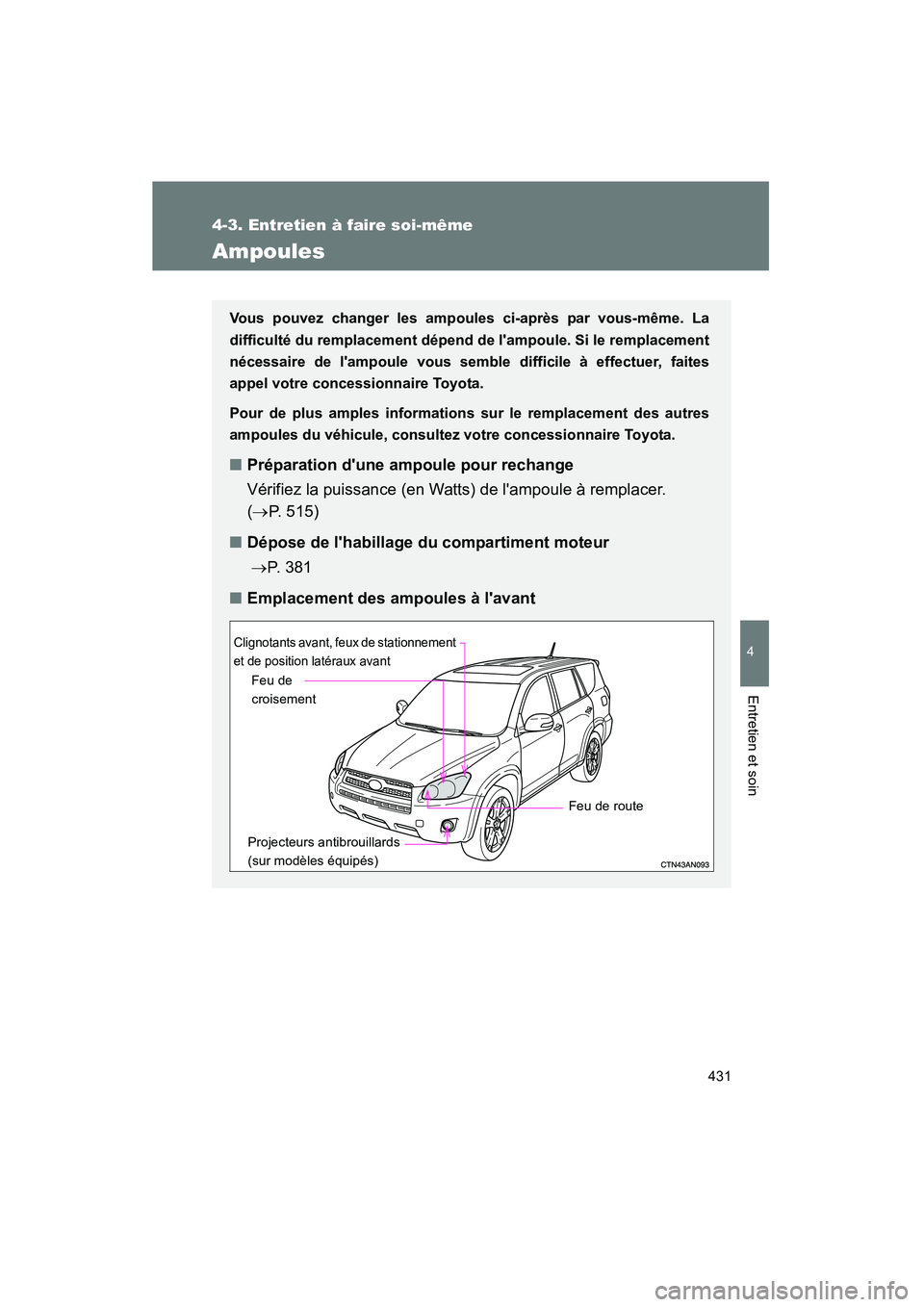

Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté du remplacement dépend de l'ampoule. Si le remplacement
nécessaire de l'ampoule vous semble difficile à effectuer, faites
appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■ Préparation d'une ampoule pour rechange
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 515)
■ Dépose de l'habillage du compartiment moteur
→P. 3 8 1
■ Emplacement des ampoules à l'avant
Feu de
croisement
Clignotants avant, feux de stationnement
et de position latéraux avant
Feu de route
Projecteurs antibrouillards
(sur modèles équipés)

432 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

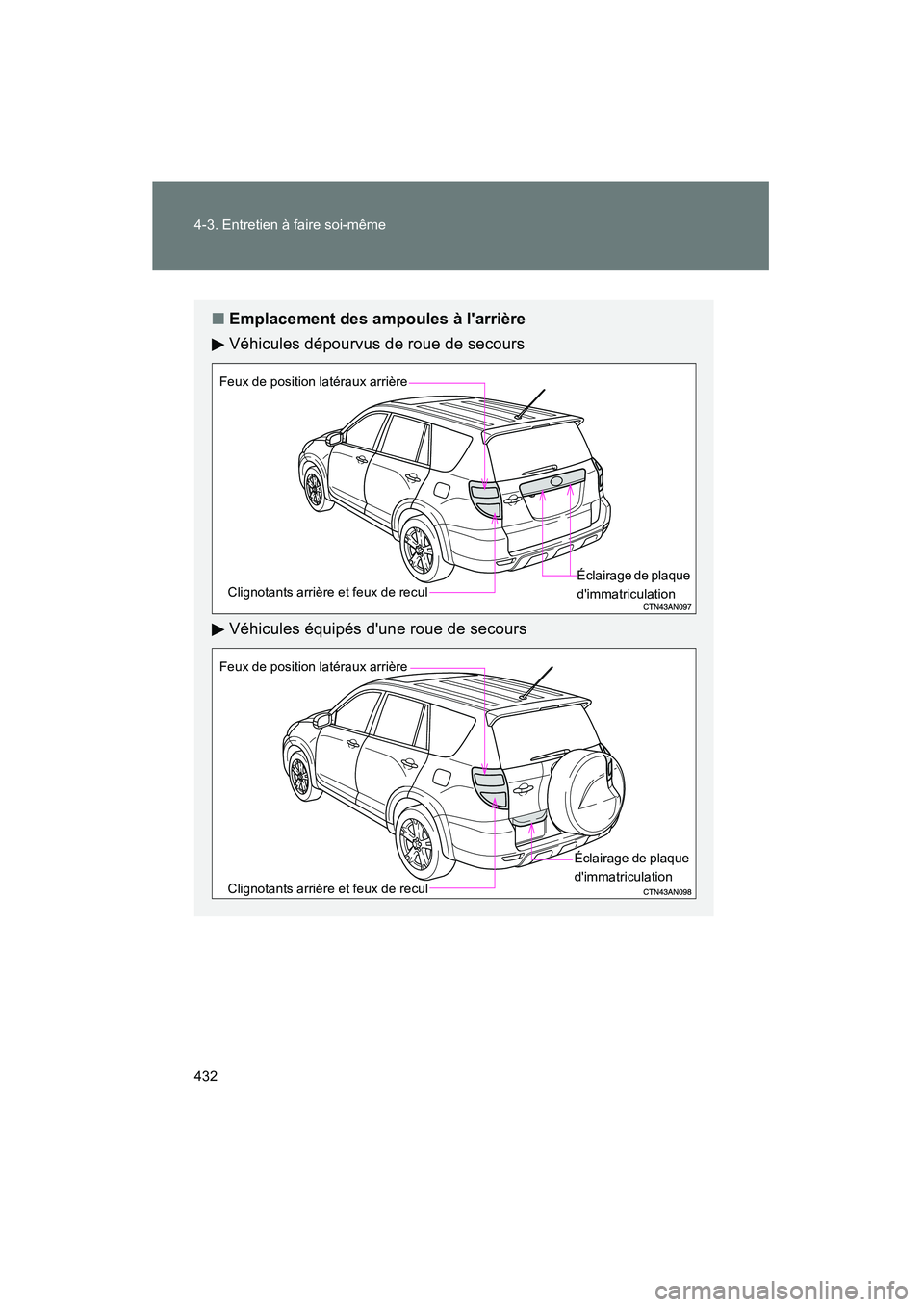

■Emplacement des ampoules à l'arrière
Véhicules dépourvus de roue de secours
Véhicules équipés d'une roue de secours
Clignotants arrière et feux de recul
Éclairage de plaque
d'immatriculation
Feux de position latéraux arrière
Clignotants arrière et feux de recul
Éclairage de plaque
d'immatriculation
Feux de position latéraux arrière

433
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

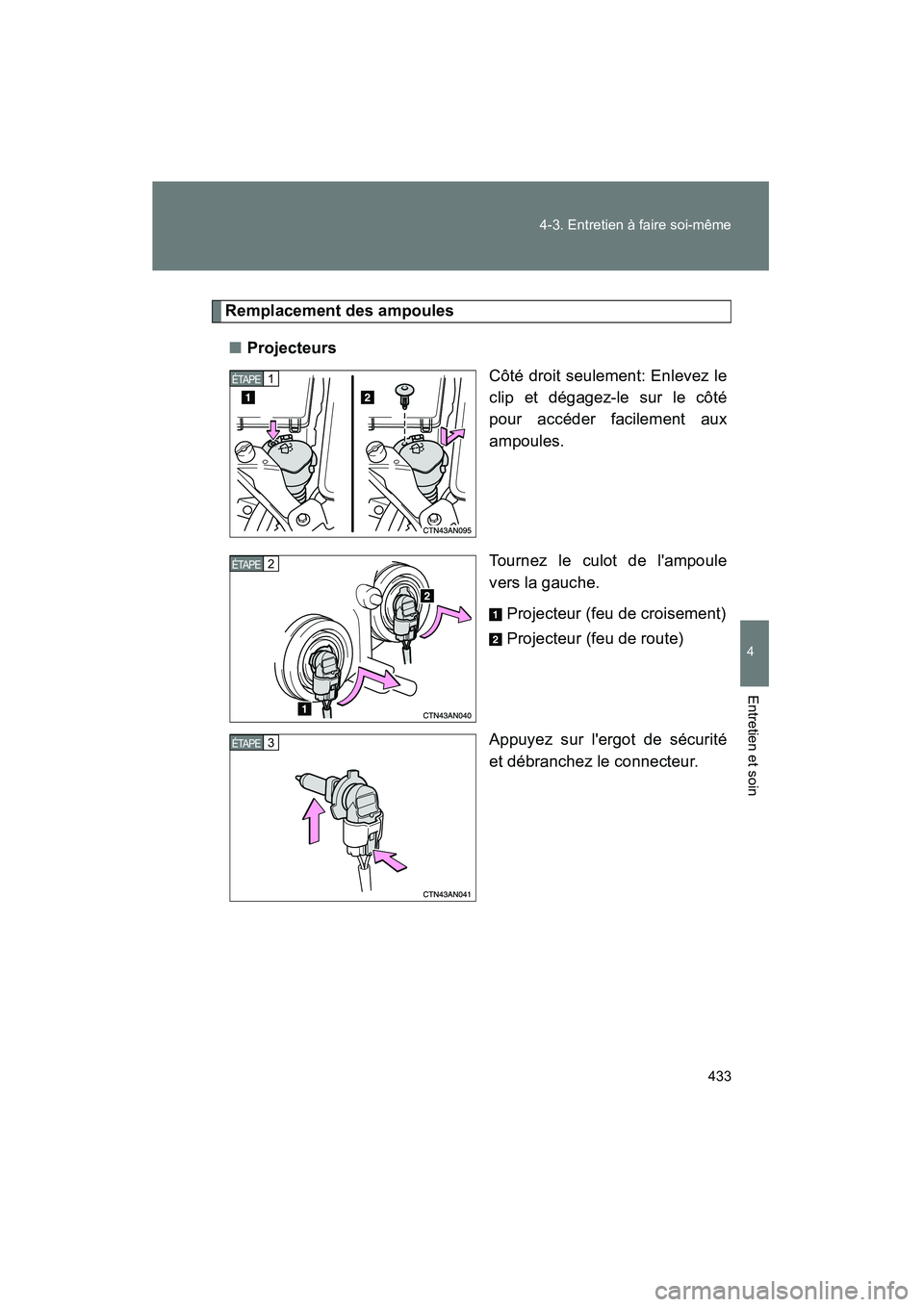

Remplacement des ampoules
■ Projecteurs
Côté droit seulement: Enlevez le
clip et dégagez-le sur le côté
pour accéder facilement aux
ampoules.
Tournez le culot de l'ampoule
vers la gauche.
Projecteur (feu de croisement)
Projecteur (feu de route)
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

434 4-3. Entretien à faire soi-même

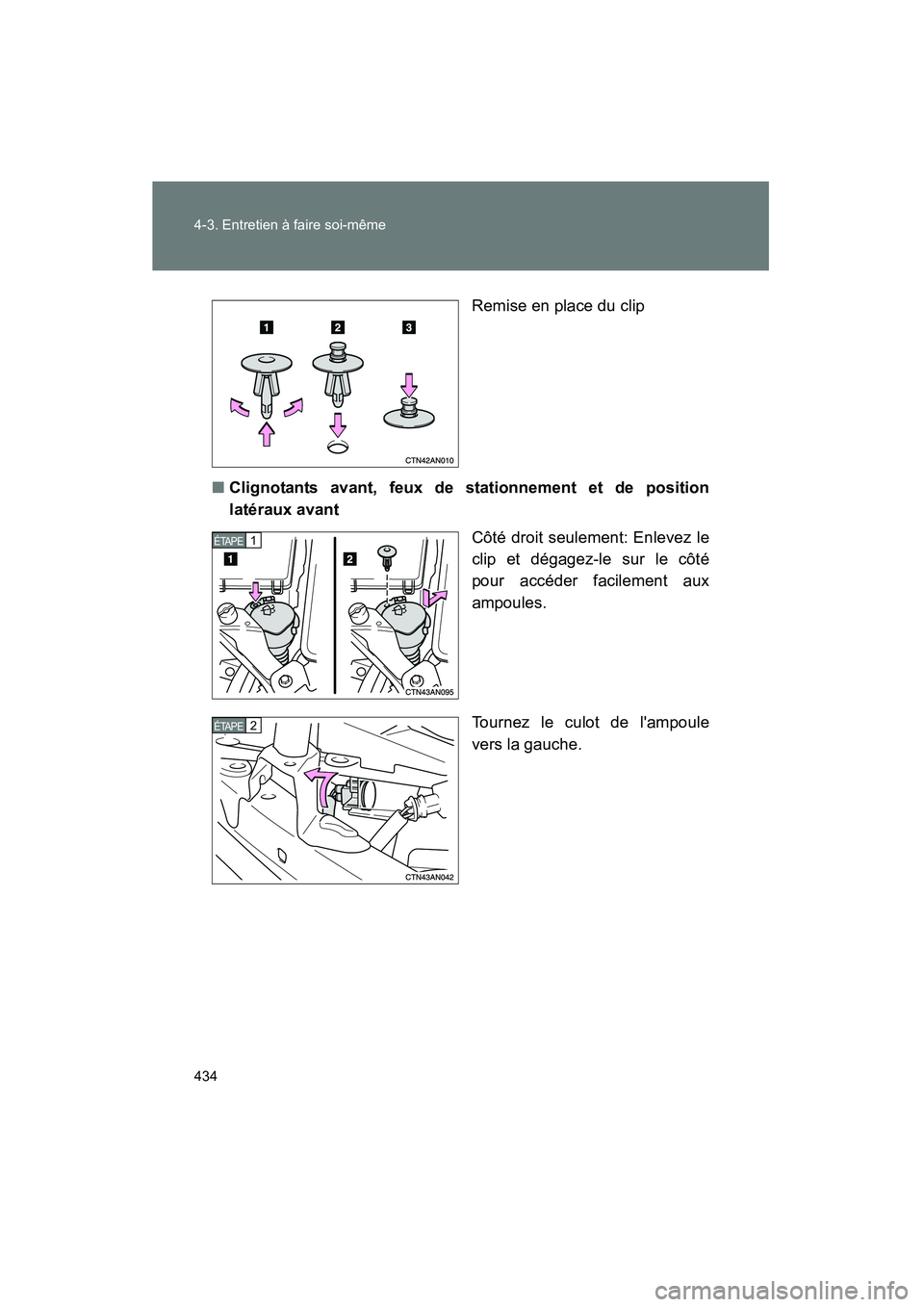

Rav4_D_(L/O_0808)Remise en place du clip
■ Clignotants avant, feux de stationnement et de position
latéraux avant
Côté droit seulement: Enlevez le
clip et dégagez-le sur le côté
pour accéder facilement aux
ampoules.
Tournez le culot de l'ampoule
vers la gauche.
1 ÉTAPE
2 ÉTAPE

435
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

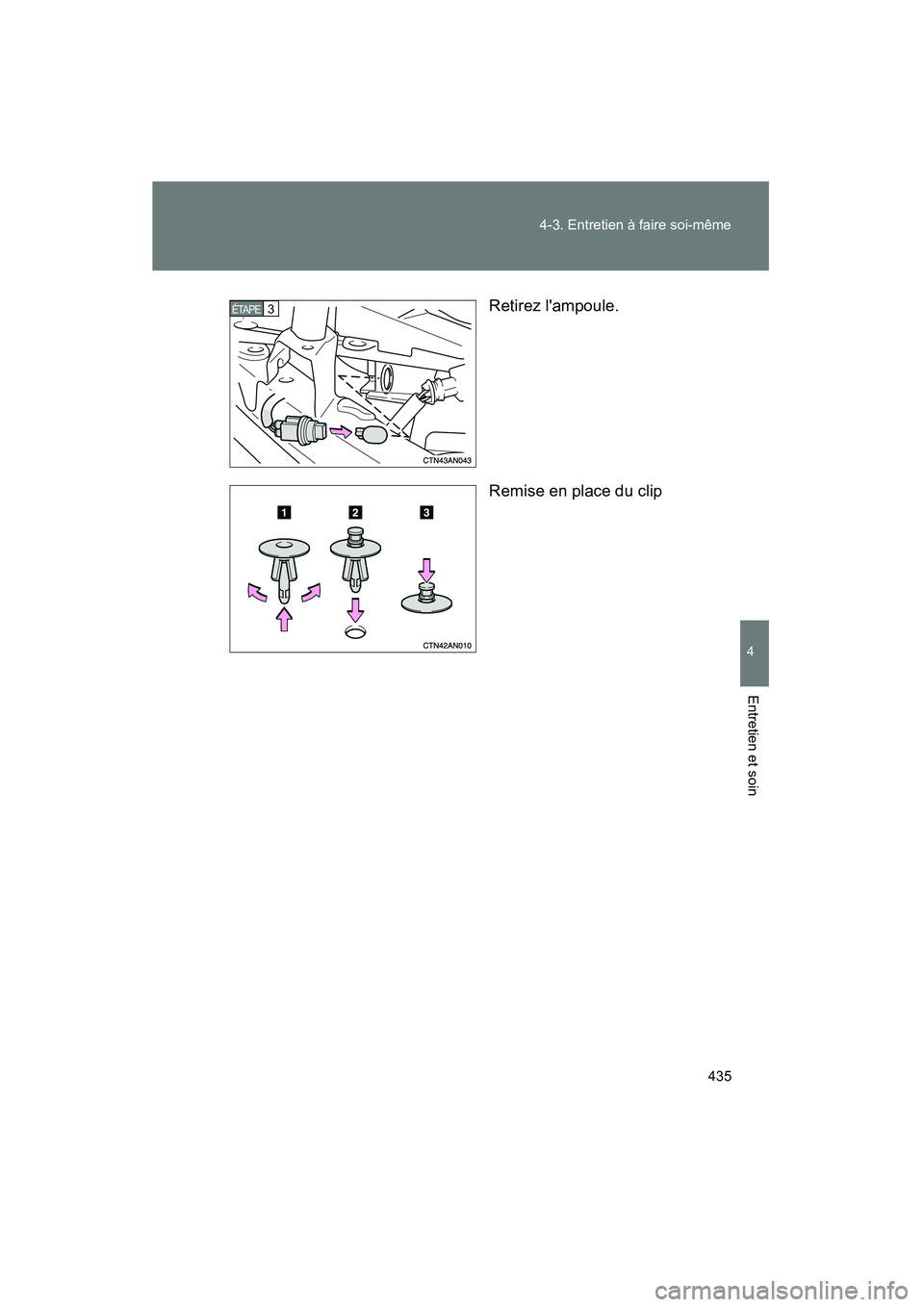

Retirez l'ampoule.
Remise en place du clip
3 ÉTAPE

436 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)■

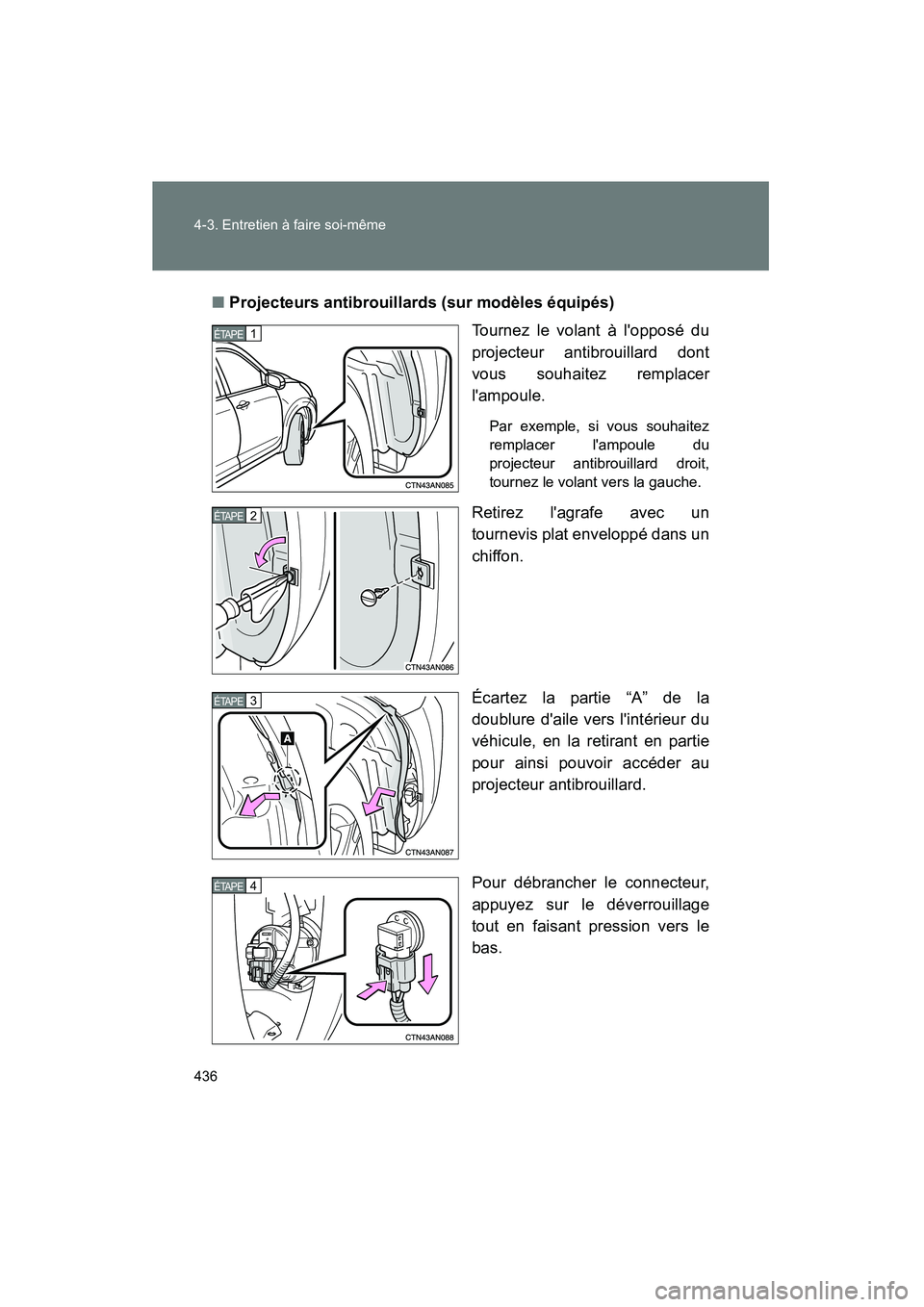

Projecteurs antibrouillards (sur modèles équipés)
Tournez le volant à l'opposé du
projecteur antibrouillard dont
vous souhaitez remplacer
l'ampoule.
Par exemple, si vous souhaitez
remplacer l'ampoule du
projecteur antibrouillard droit,
tournez le volant vers la gauche.
Retirez l'agrafe avec un
tournevis plat enveloppé dans un
chiffon.
Écartez la partie “A” de la
doublure d'aile vers l'intérieur du
véhicule, en la retirant en partie
pour ainsi pouvoir accéder au
projecteur antibrouillard.
Pour débrancher le connecteur,
appuyez sur le déverrouillage
tout en faisant pression vers le
bas.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

437
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

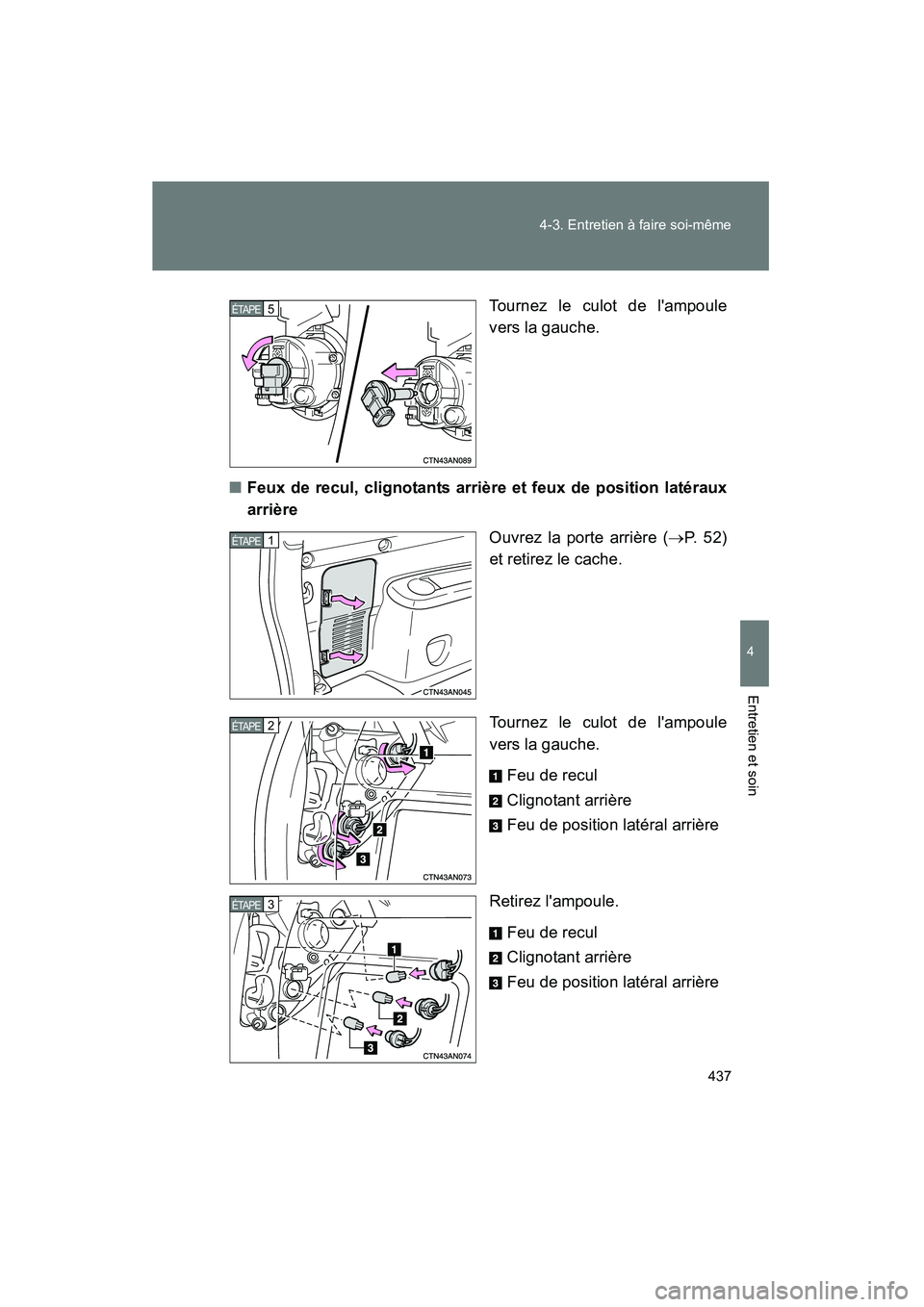

Tournez le culot de l'ampoule
vers la gauche.
■ Feux de recul, clignotants arrière et feux de position latéraux
arrière
Ouvrez la porte arrière (→P. 52)
et retirez le cache.
Tournez le culot de l'ampoule
vers la gauche.
Feu de recul
Clignotant arrière
Feu de position latéral arrière
Retirez l'ampoule. Feu de recul
Clignotant arrière
Feu de position latéral arrière
5 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

438 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)■

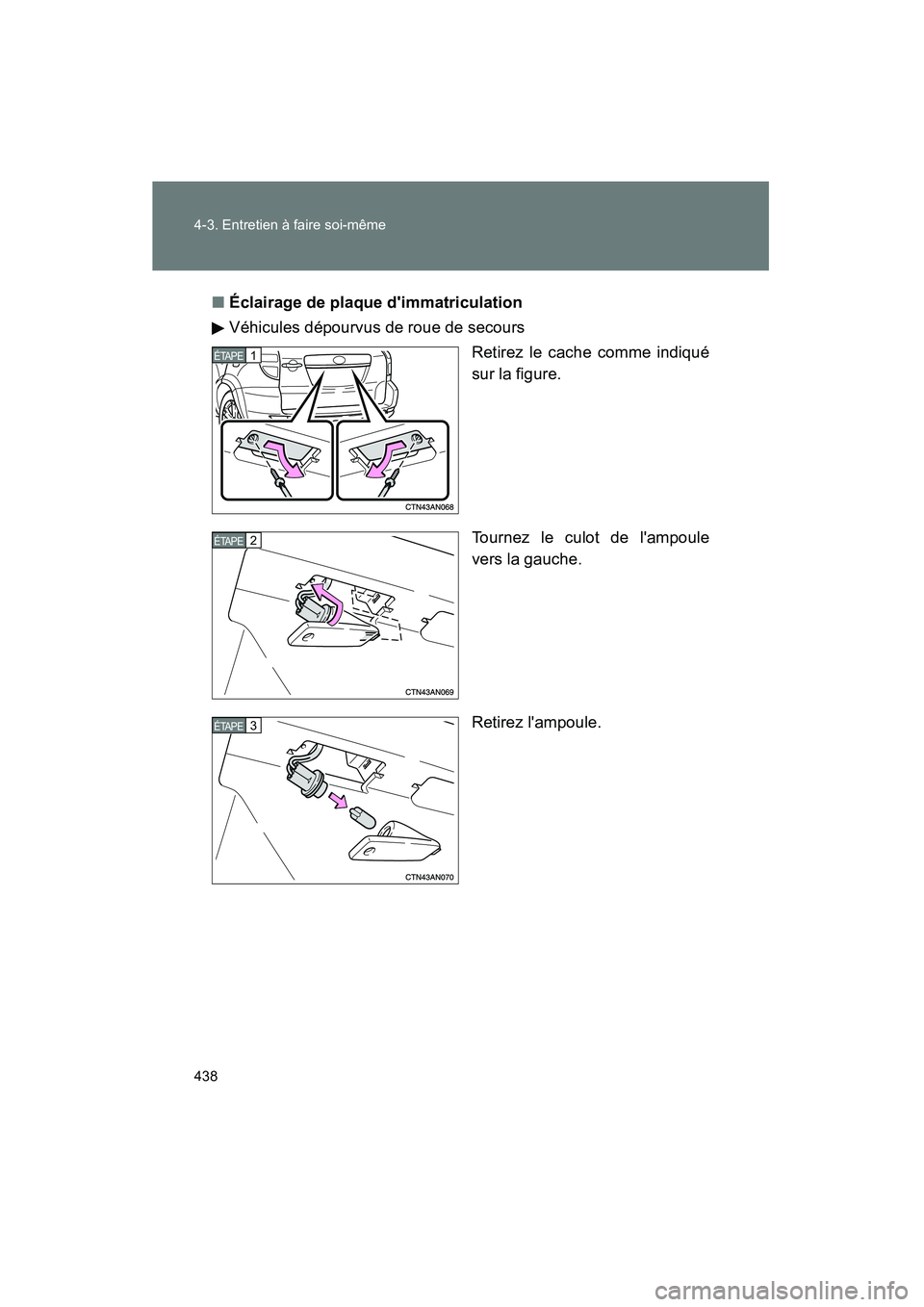

Éclairage de plaque d'immatriculation
Véhicules dépourvus de roue de secours
Retirez le cache comme indiqué
sur la figure.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
