2009 TOYOTA RAV4 Manuel du propriétaire (in French)

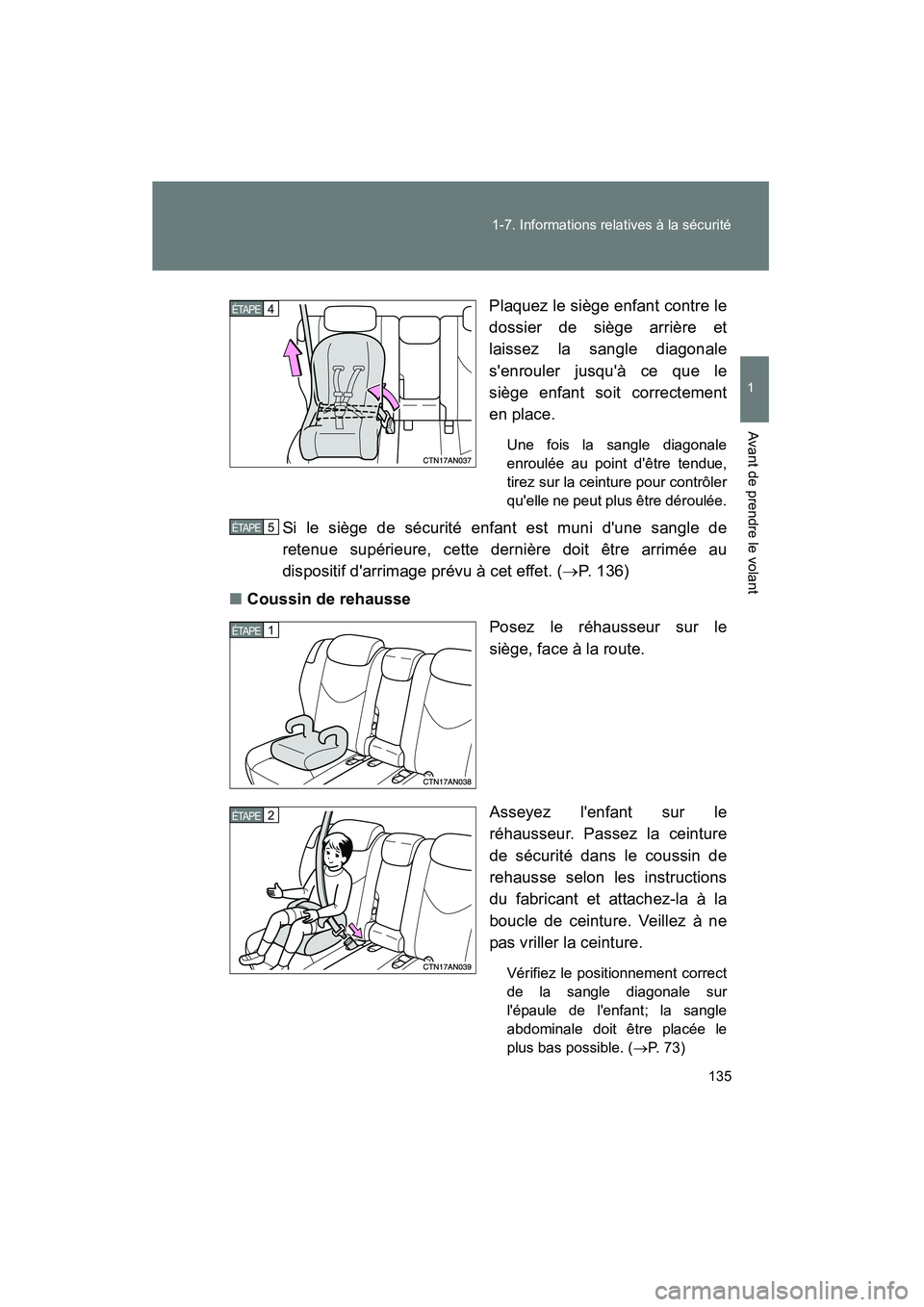

135
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
Plaquez le siège enfant contre le
dossier de siège arrière et
laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège enfant soit correctement
en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour contrôler
qu'elle ne peut plus être déroulée.
Si le siège de sécurité enfant est muni d'une sangle de
retenue supérieure, cette dernière doit être arrimée au
dispositif d'arrimage prévu à cet effet. (
→P. 136)
■ Coussin de rehausse
Posez le réhausseur sur le
siège, face à la route.
Asseyez l'enfant sur le
réhausseur. Passez la ceinture
de sécurité dans le coussin de
rehausse selon les instructions
du fabricant et attachez-la à la
boucle de ceinture. Veillez à ne
pas vriller la ceinture.
Vérifiez le positionnement correct
de la sangle diagonale sur
l'épaule de l'enfant; la sangle
abdominale doit être placée le
plus bas possible. (→P. 73)
4 ÉTAPE
5 ÉTAPE
1 ÉTAPE
2 ÉTAPE

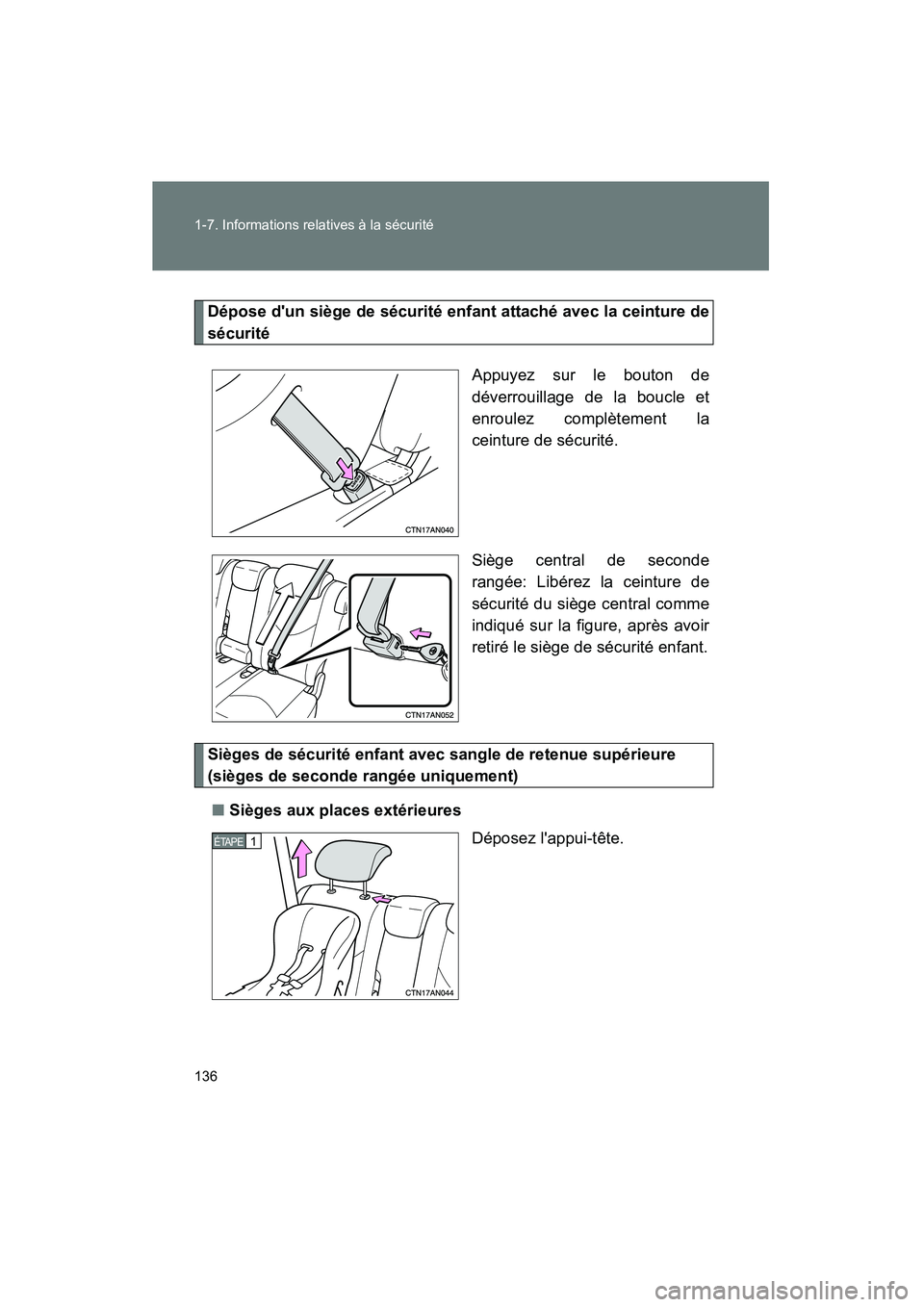

136 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)
Dépose d'un siège de sécurité enfant attaché avec la ceinture de
sécuritéAppuyez sur le bouton de
déverrouillage de la boucle et
enroulez complètement la
ceinture de sécurité.
Siège central de seconde
rangée: Libérez la ceinture de
sécurité du siège central comme
indiqué sur la figure, après avoir
retiré le siège de sécurité enfant.
Sièges de sécurité enfant avec sangle de retenue supérieure
(sièges de seconde rangée uniquement)■ Sièges aux places extérieures
Déposez l'appui-tête.
1 ÉTAPE

137
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
Avancez un peu les sièges s'ils
se trouvent reculés au
maximum.
Bloquez le siège de sécurité
enfant avec la ceinture de
sécurité. Fixez le crochet sur la
patte d'ancrage et serrez la
sangle de retenue supérieure.
Assurez-vous que la sangle de
retenue supérieure est
solidement attachée.
Remettez en place l'appui-tête.
Reculez les sièges au maximum
de leur position de verrouillage.
2 ÉTAPE
3 ÉTAPE Avant du véhicule
4 ÉTAPE
5 ÉTAPE

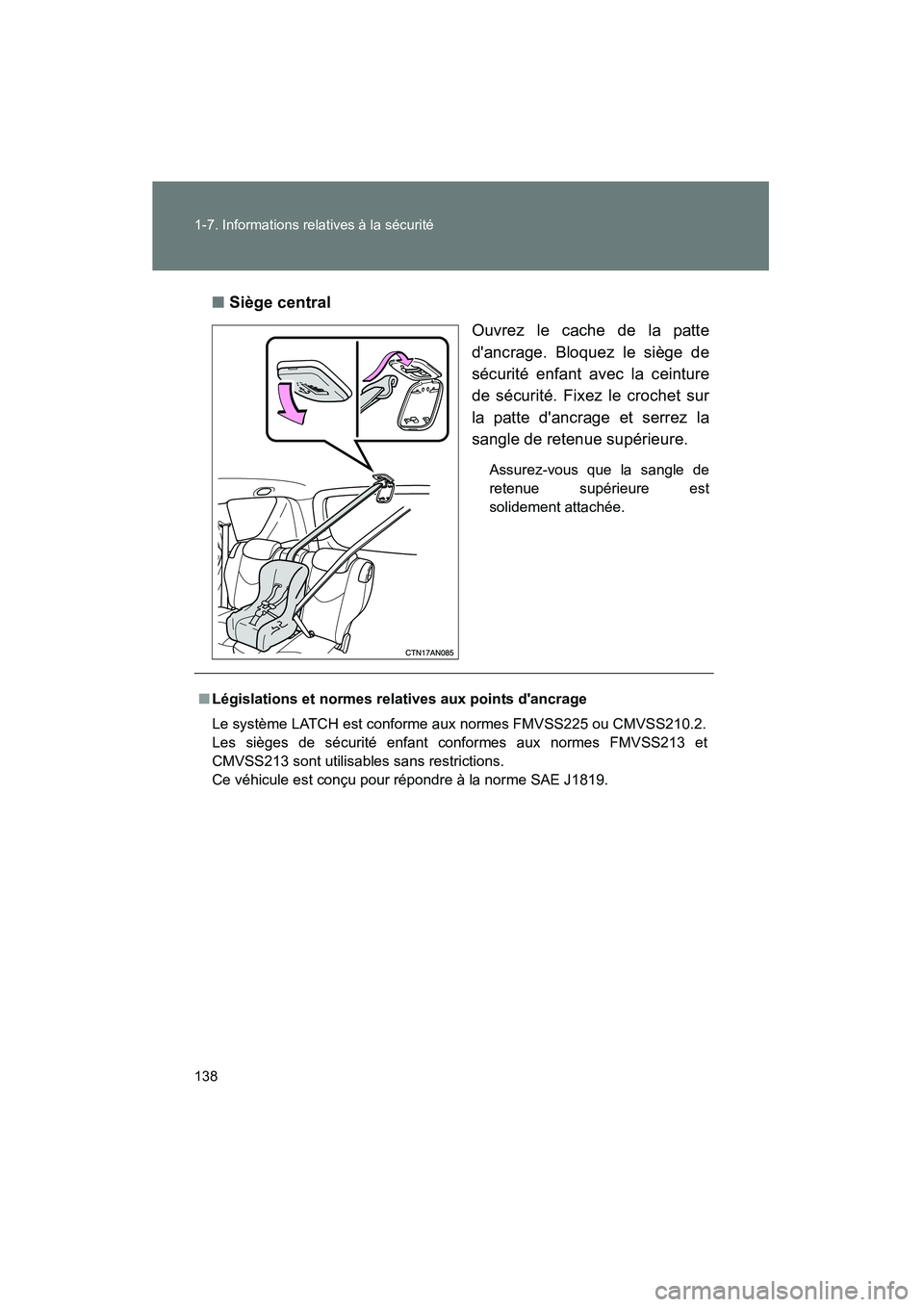

138 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)■
Siège central
Ouvrez le cache de la patte
d'ancrage. Bloquez le siège de
sécurité enfant avec la ceinture
de sécurité. Fixez le crochet sur
la patte d'ancrage et serrez la
sangle de retenue supérieure.
Assurez-vous que la sangle de
retenue supérieure est
solidement attachée.
■Législations et normes relatives aux points d'ancrage
Le système LATCH est conforme aux normes FMVSS225 ou CMVSS210.2.
Les sièges de sécurité enfant conformes aux normes FMVSS213 et
CMVSS213 sont utilisables sans restrictions.
Ce véhicule est conçu pour répondre à la norme SAE J1819.

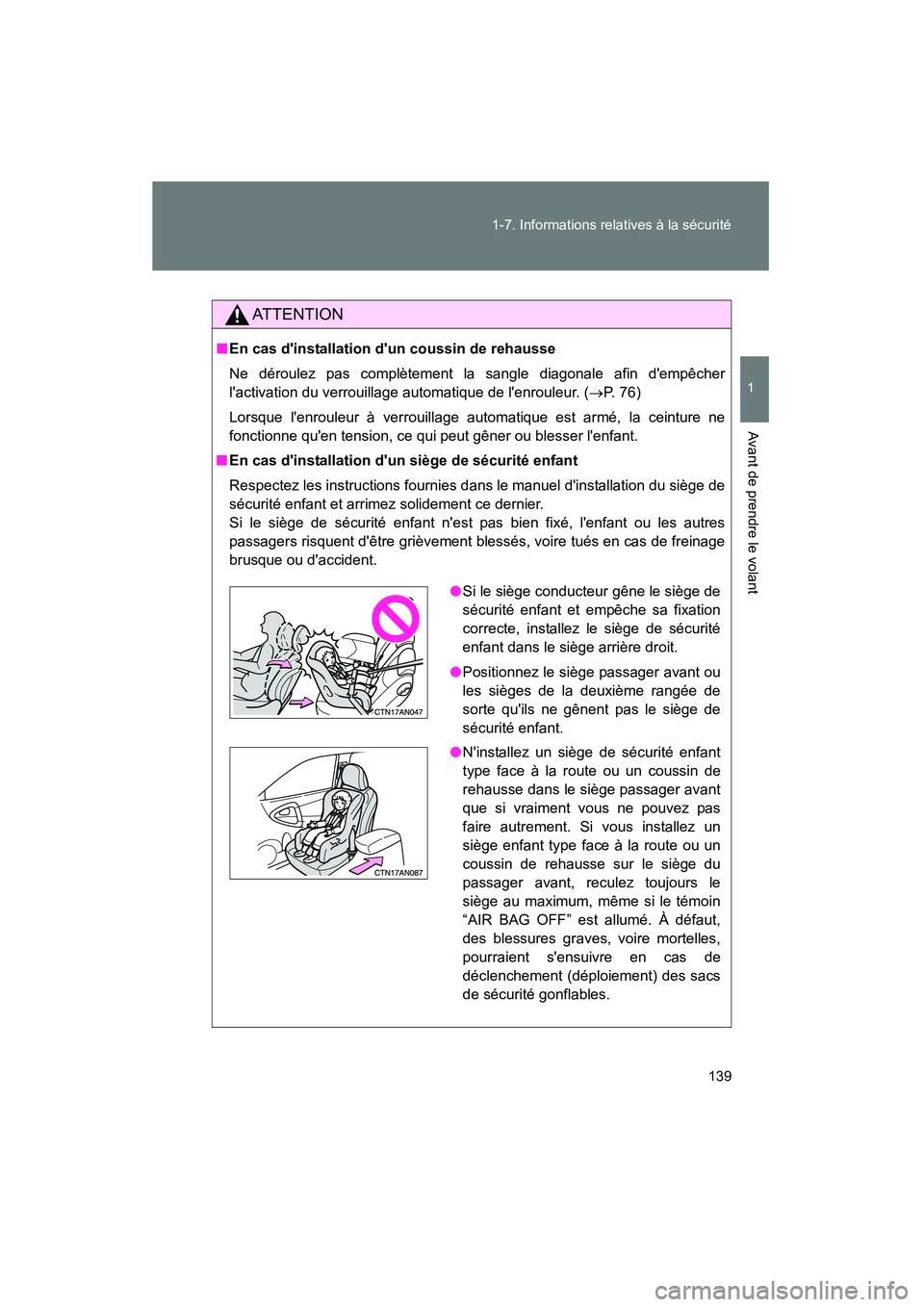

139
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
AT T E N T I O N
■
En cas d'installation d'un coussin de rehausse
Ne déroulez pas complètement la sangle diagonale afin d'empêcher
l'activation du verrouillage automatique de l'enrouleur. ( →P. 76)
Lorsque l'enrouleur à verrouillage automatique est armé, la ceinture ne
fonctionne qu'en tension, ce qui peut gêner ou blesser l'enfant.
■ En cas d'installation d'un siège de sécurité enfant
Respectez les instructions fournies dans le manuel d'installation du siège de
sécurité enfant et arrimez solidement ce dernier.
Si le siège de sécurité enfant n'est pas bien fixé, l'enfant ou les autres
passagers risquent d'être grièvement blessés, voire tués en cas de freinage
brusque ou d'accident.
●Si le siège conducteur gêne le siège de
sécurité enfant et empêche sa fixation
correcte, installez le siège de sécurité
enfant dans le siège arrière droit.
● Positionnez le siège passager avant ou
les sièges de la deuxième rangée de
sorte qu'ils ne gênent pas le siège de
sécurité enfant.
● N'installez un siège de sécurité enfant
type face à la route ou un coussin de
rehausse dans le siège passager avant
que si vraiment vous ne pouvez pas
faire autrement. Si vous installez un
siège enfant type face à la route ou un
coussin de rehausse sur le siège du
passager avant, reculez toujours le
siège au maximum, même si le témoin
“AIR BAG OFF” est allumé. À défaut,
des blessures graves, voire mortelles,
pourraient s'ensuivre en cas de
déclenchement (déploiement) des sacs
de sécurité gonflables.

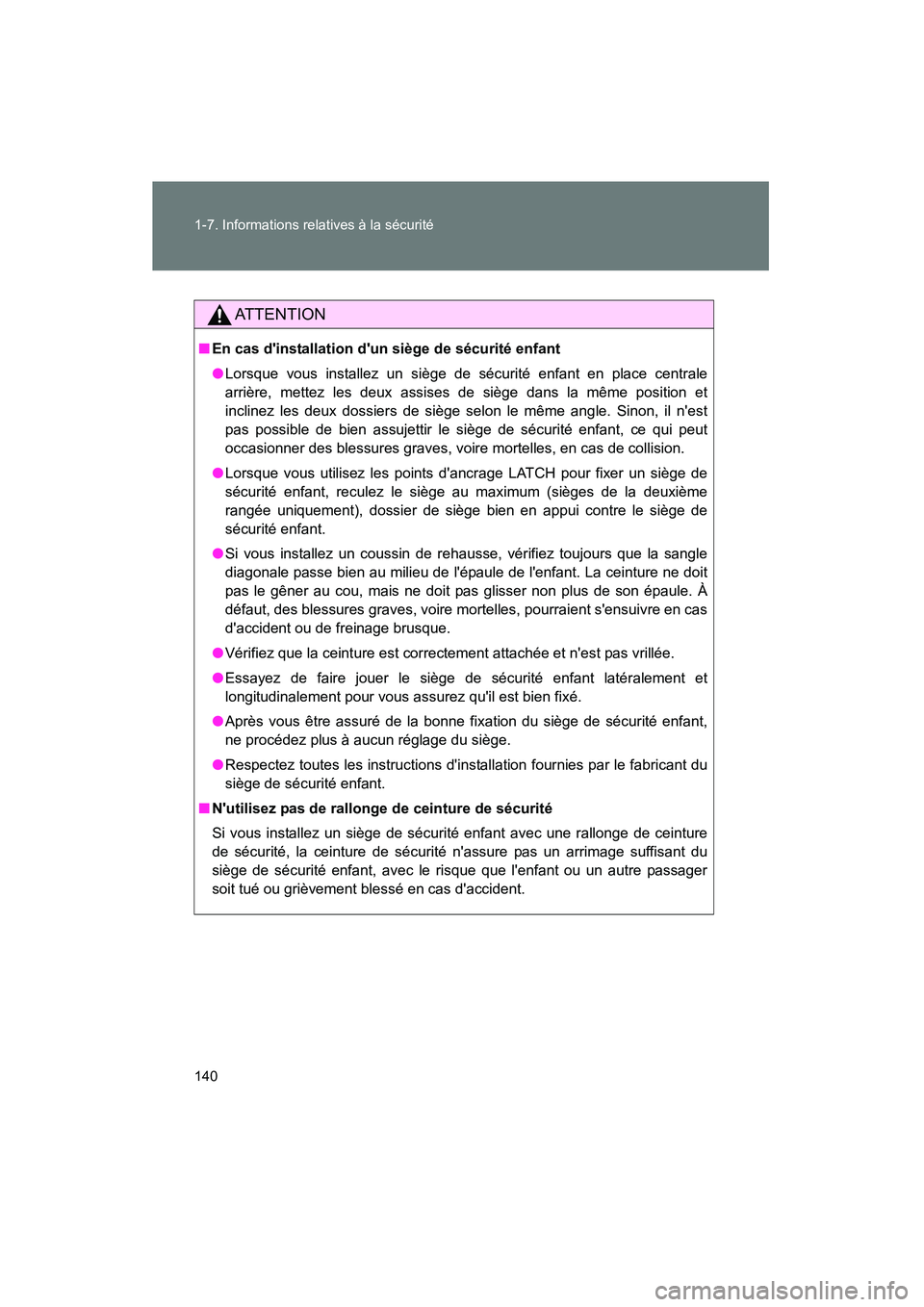

140 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)
AT T E N T I O N
■En cas d'installation d'un siège de sécurité enfant
●Lorsque vous installez un siège de sécurité enfant en place centrale
arrière, mettez les deux assises de siège dans la même position et
inclinez les deux dossiers de siège selon le même angle. Sinon, il n'est
pas possible de bien assujettir le siège de sécurité enfant, ce qui peut
occasionner des blessures graves, voire mortelles, en cas de collision.
● Lorsque vous utilisez les points d'ancrage LATCH pour fixer un siège de
sécurité enfant, reculez le siège au maximum (sièges de la deuxième
rangée uniquement), dossier de siège bien en appui contre le siège de
sécurité enfant.
● Si vous installez un coussin de rehausse, vérifiez toujours que la sangle
diagonale passe bien au milieu de l'épaule de l'enfant. La ceinture ne doit
pas le gêner au cou, mais ne doit pas glisser non plus de son épaule. À
défaut, des blessures graves, voire mortelles, pourraient s'ensuivre en cas
d'accident ou de freinage brusque.
● Vérifiez que la ceinture est correctement attachée et n'est pas vrillée.
● Essayez de faire jouer le siège de sécurité enfant latéralement et
longitudinalement pour vous assurez qu'il est bien fixé.
● Après vous être assuré de la bonne fixation du siège de sécurité enfant,
ne procédez plus à aucun réglage du siège.
● Respectez toutes les instructions d'installation fournies par le fabricant du
siège de sécurité enfant.
■ N'utilisez pas de rallonge de ceinture de sécurité
Si vous installez un siège de sécurité enfant avec une rallonge de ceinture
de sécurité, la ceinture de sécurité n'assure pas un arrimage suffisant du
siège de sécurité enfant, avec le risque que l'enfant ou un autre passager
soit tué ou grièvement blessé en cas d'accident.

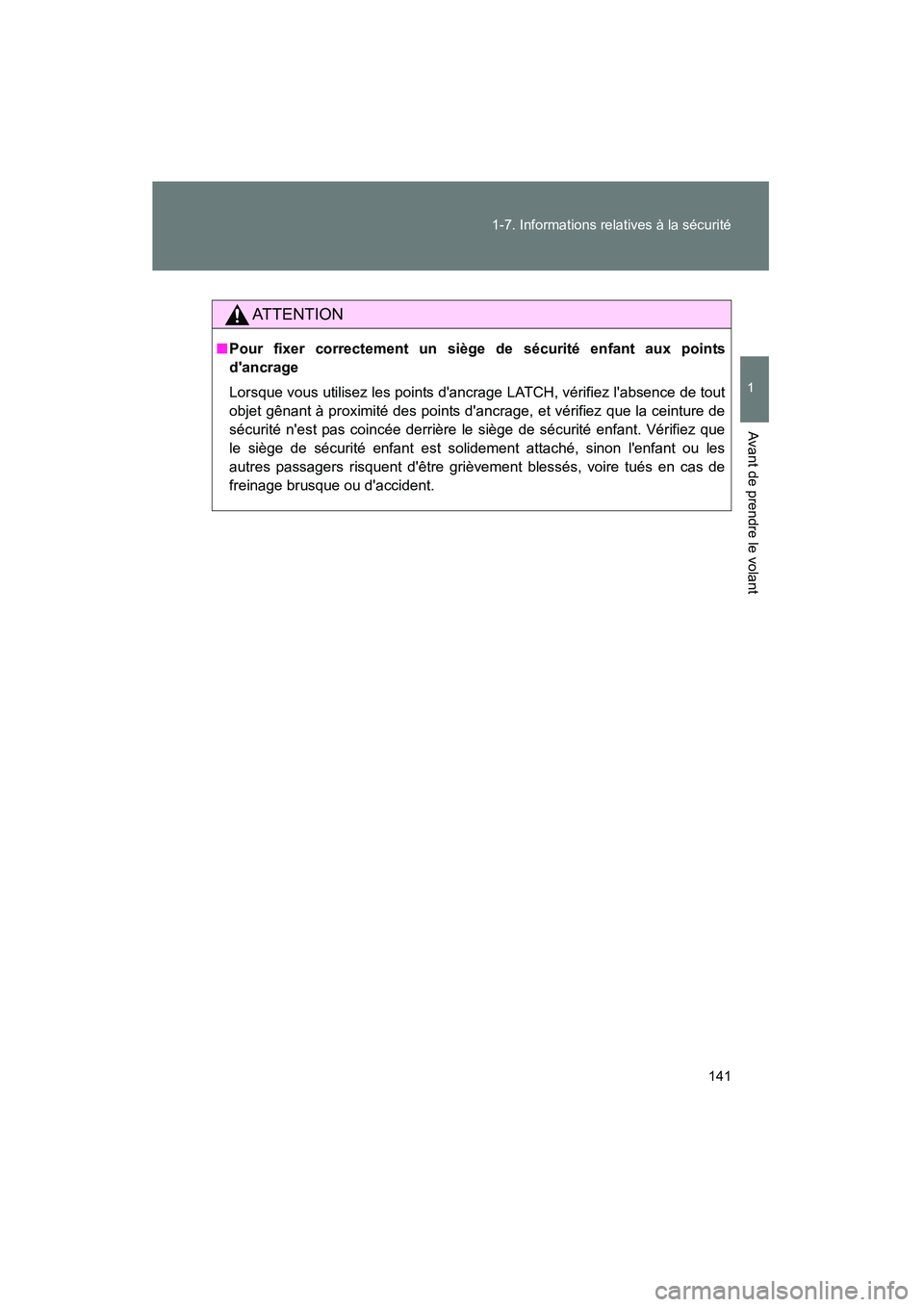

141
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
AT T E N T I O N
■
Pour fixer correctement un siège de sécurité enfant aux points
d'ancrage
Lorsque vous utilisez les points d'ancrage LATCH, vérifiez l'absence de tout
objet gênant à proximité des points d'ancrage, et vérifiez que la ceinture de
sécurité n'est pas coincée derrière le siège de sécurité enfant. Vérifiez que
le siège de sécurité enfant est solidement attaché, sinon l'enfant ou les
autres passagers risquent d'être grièvement blessés, voire tués en cas de
freinage brusque ou d'accident.

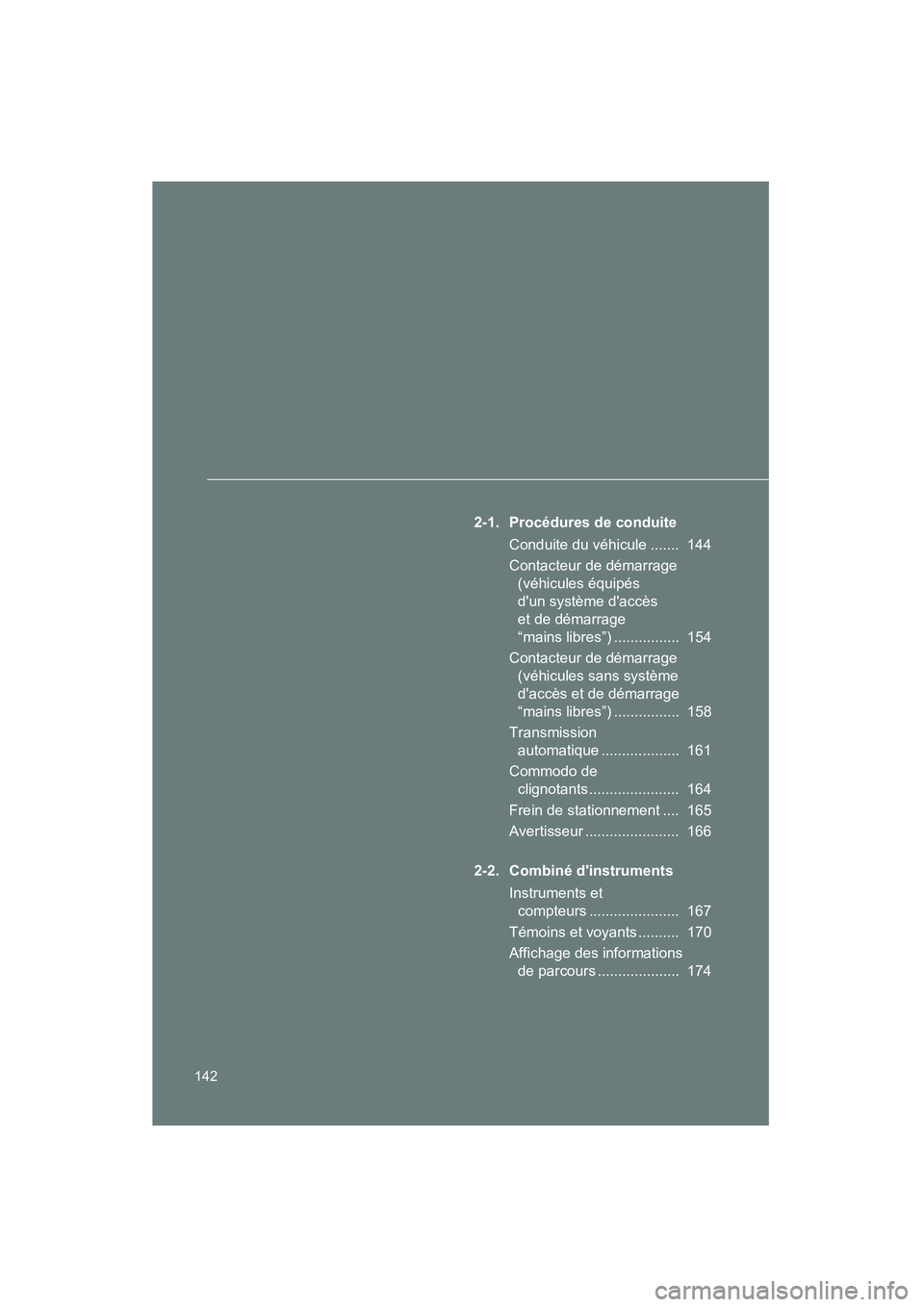

142
