En cas de problème
471
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

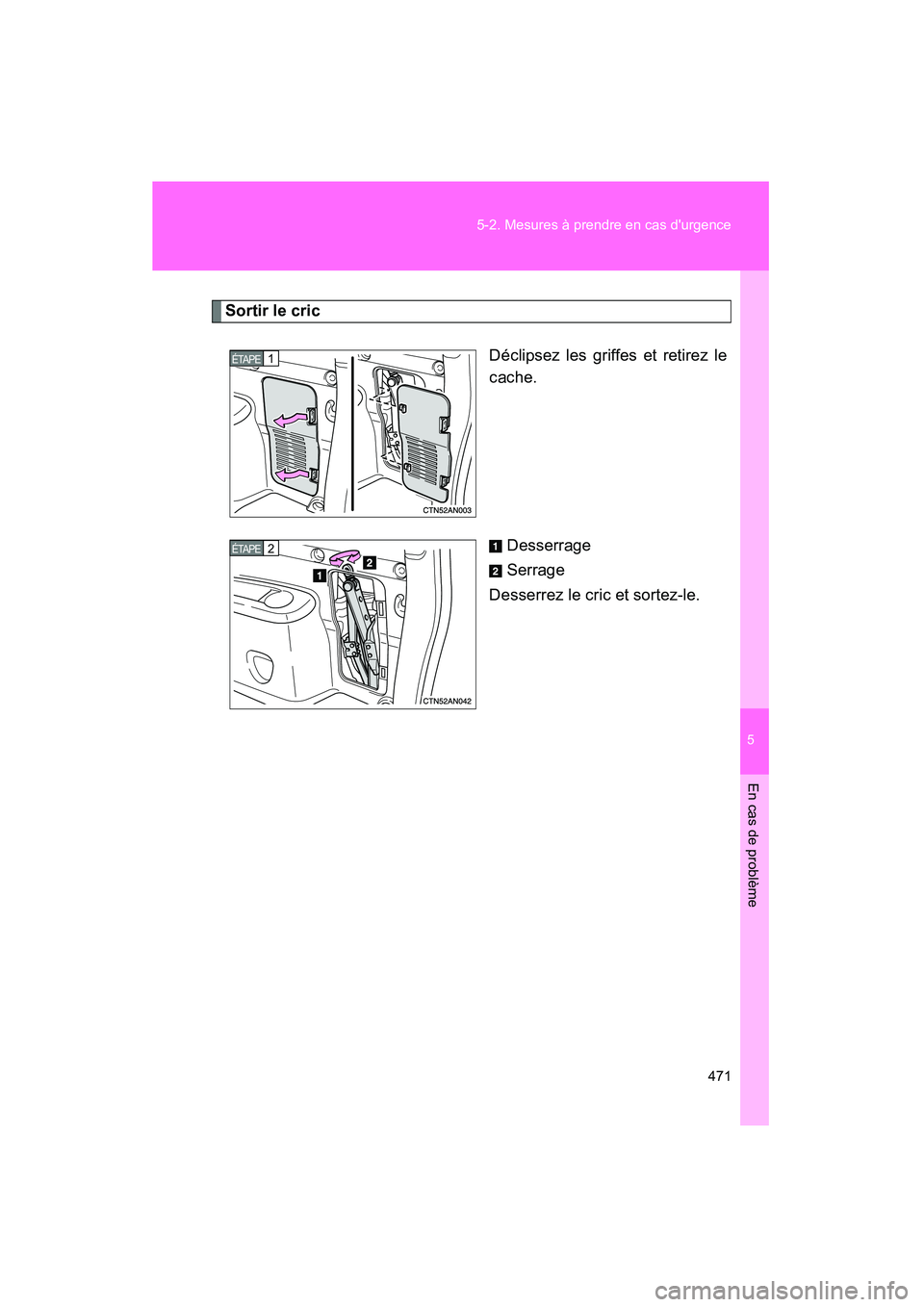

Sortir le cric
Déclipsez les griffes et retirez le
cache.
Desserrage
Serrage
Desserrez le cric et sortez-le.
1 ÉTAPE
2 ÉTAPE

472 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

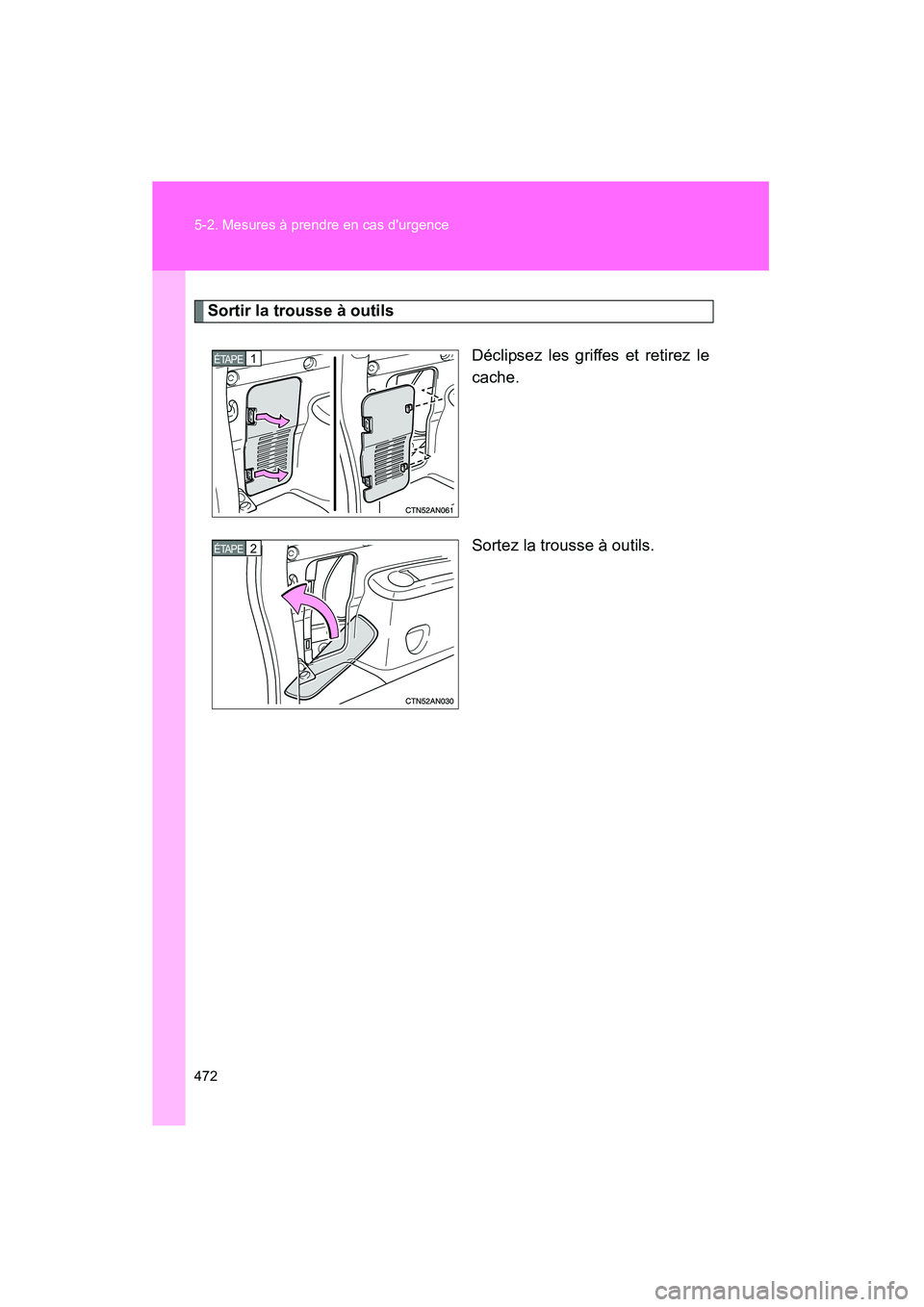

Sortir la trousse à outilsDéclipsez les griffes et retirez le
cache.
Sortez la trousse à outils.
1 ÉTAPE
2 ÉTAPE

5
En cas de problème
473
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

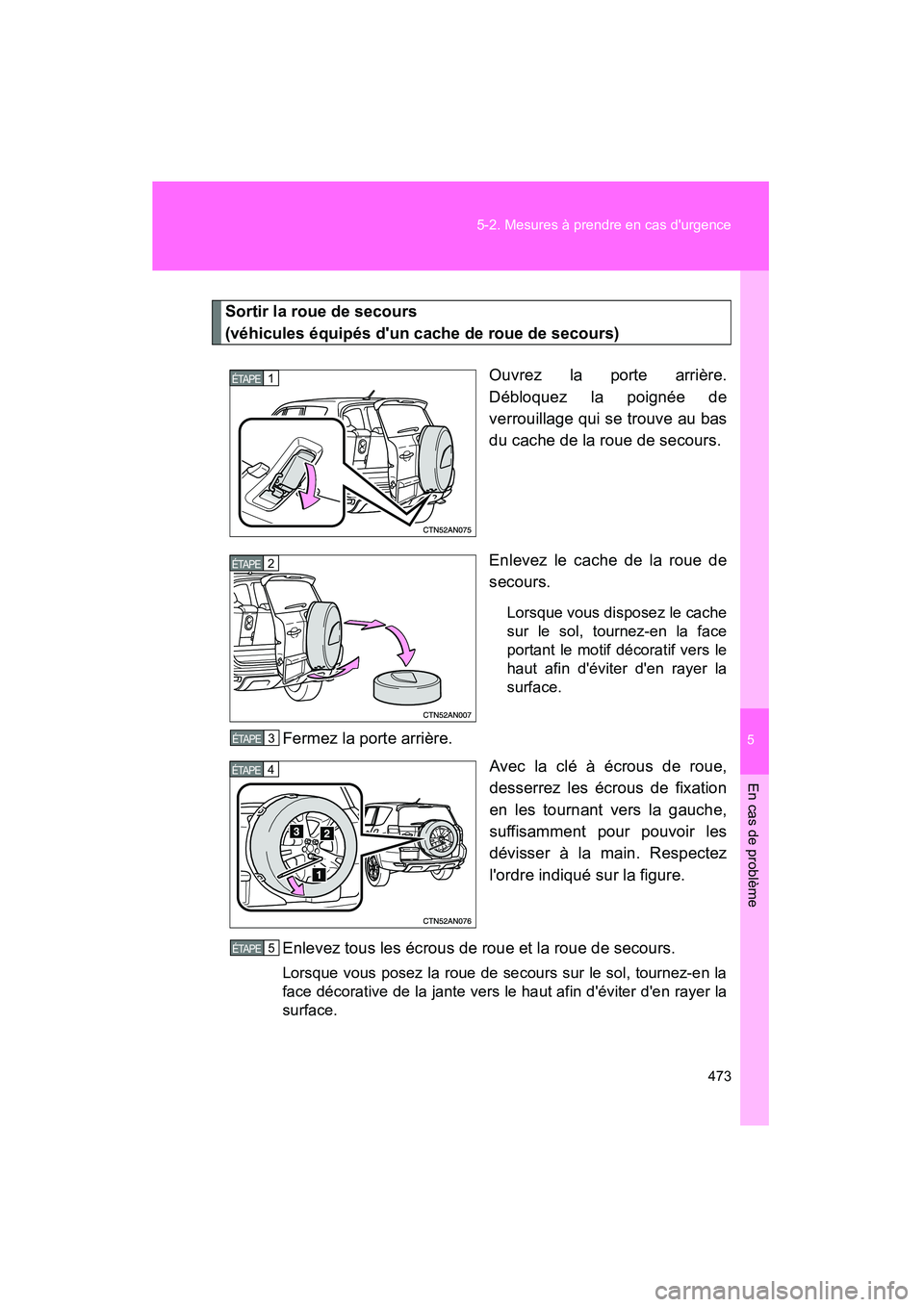

Sortir la roue de secours
(véhicules équipés d'un cache de roue de secours)
Ouvrez la porte arrière.
Débloquez la poignée de
verrouillage qui se trouve au bas
du cache de la roue de secours.
Enlevez le cache de la roue de
secours.
Lorsque vous disposez le cache
sur le sol, tournez-en la face
portant le motif décoratif vers le
haut afin d'éviter d'en rayer la
surface.
Fermez la porte arrière.Avec la clé à écrous de roue,
desserrez les écrous de fixation
en les tournant vers la gauche,
suffisamment pour pouvoir les
dévisser à la main. Respectez
l'ordre indiqué sur la figure.
Enlevez tous les écrous de roue et la roue de secours.
Lorsque vous posez la roue de secours sur le sol, tournez-en la
face décorative de la jante vers le haut afin d'éviter d'en rayer la
surface.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE

474 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

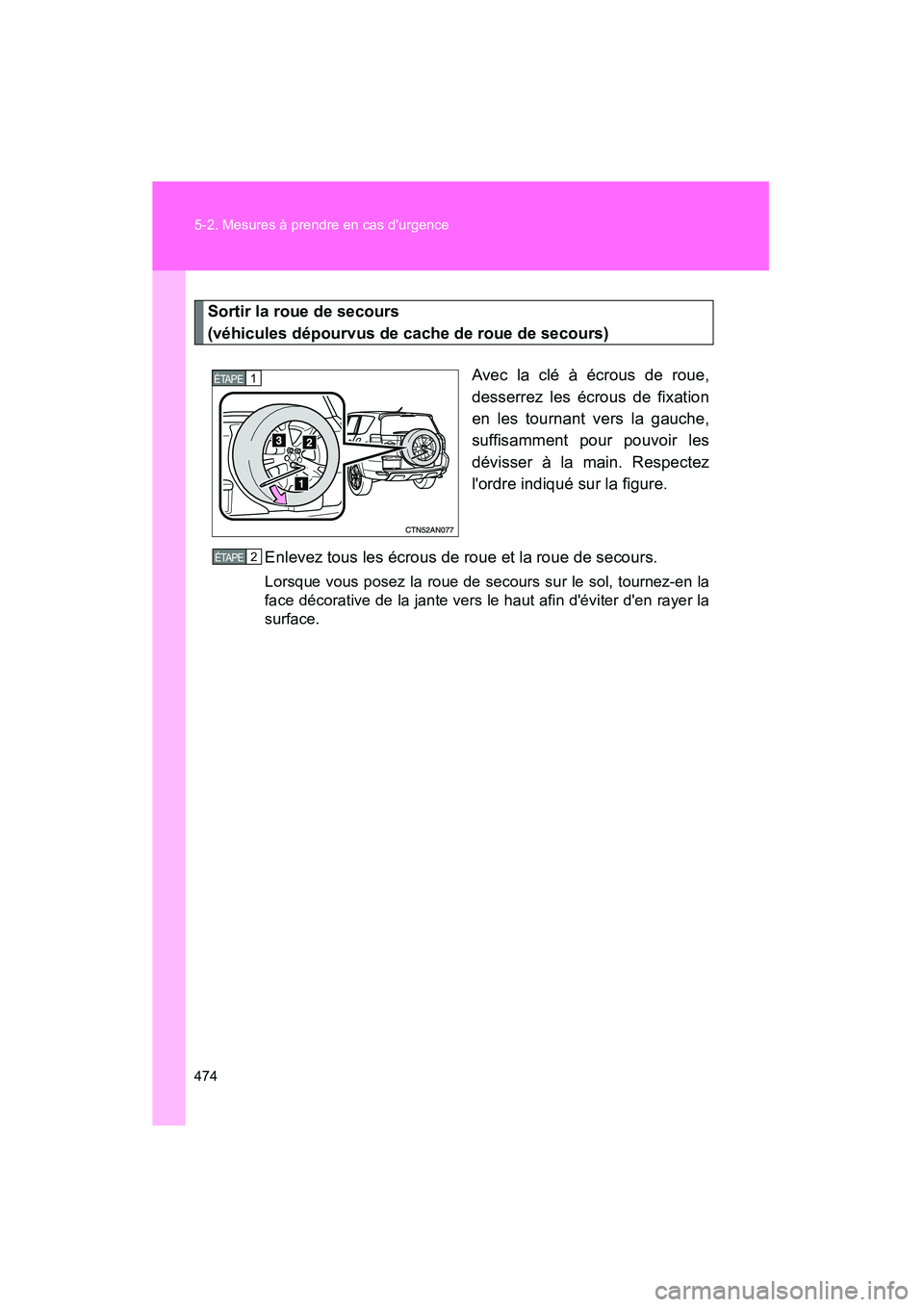

Sortir la roue de secours
(véhicules dépourvus de cache de roue de secours) Avec la clé à écrous de roue,
desserrez les écrous de fixation
en les tournant vers la gauche,
suffisamment pour pouvoir les
dévisser à la main. Respectez
l'ordre indiqué sur la figure.
Enlevez tous les écrous de roue et la roue de secours.
Lorsque vous posez la roue de secours sur le sol, tournez-en la
face décorative de la jante vers le haut afin d'éviter d'en rayer la
surface.
1 ÉTAPE
2 ÉTAPE

5
En cas de problème
475
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

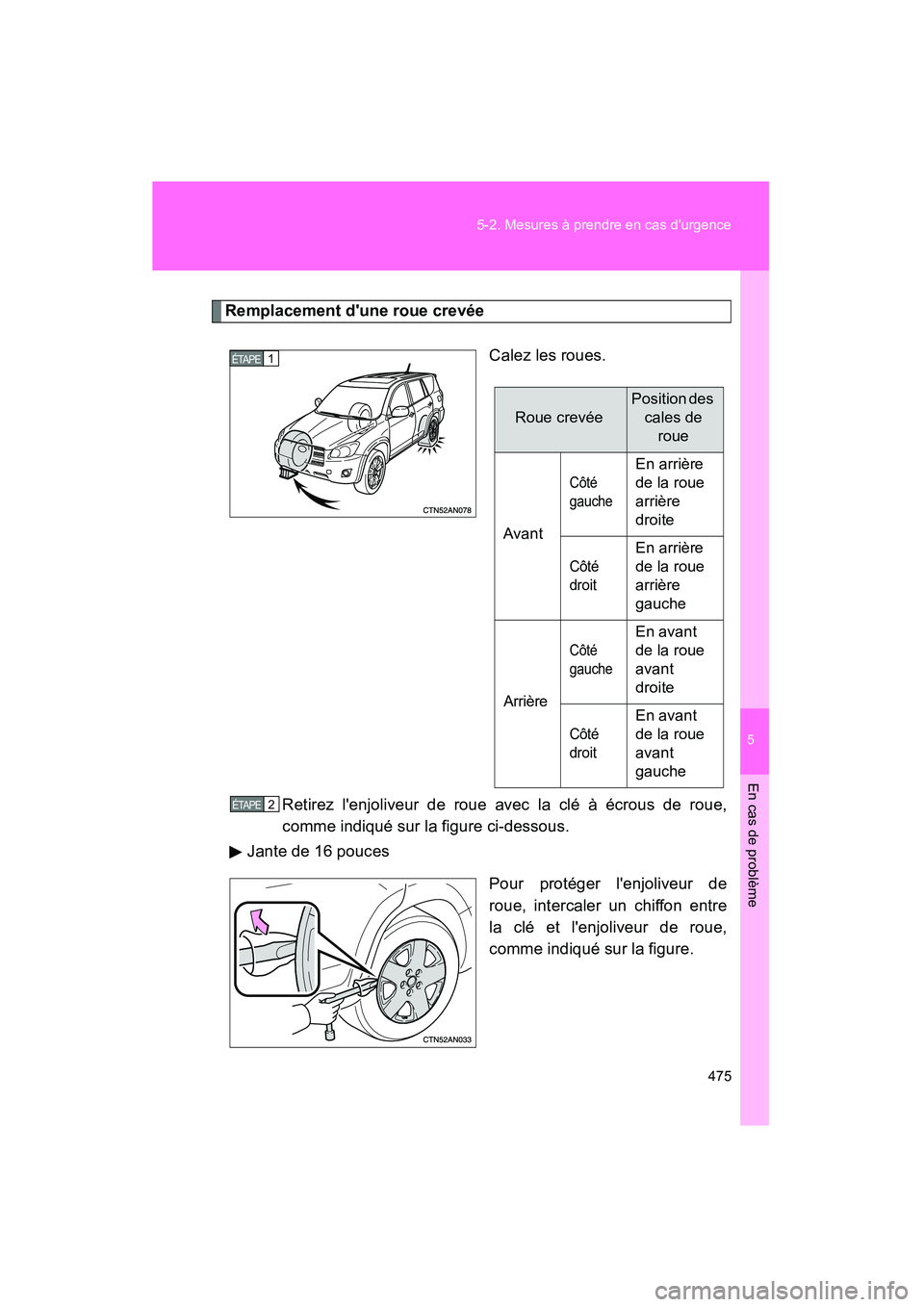

Remplacement d'une roue crevée
Calez les roues.
Retirez l'enjoliveur de roue avec la clé à écrous de roue,
comme indiqué sur la figure ci-dessous.
Jante de 16 pouces
Pour protéger l'enjoliveur de
roue, intercaler un chiffon entre
la clé et l'enjoliveur de roue,
comme indiqué sur la figure.
1 ÉTAPE
Roue crevée
Position des cales de roue
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit
En avant
de la roue
avant
gauche
2 ÉTAPE

476 5-2. Mesures à prendre en cas d'urgence

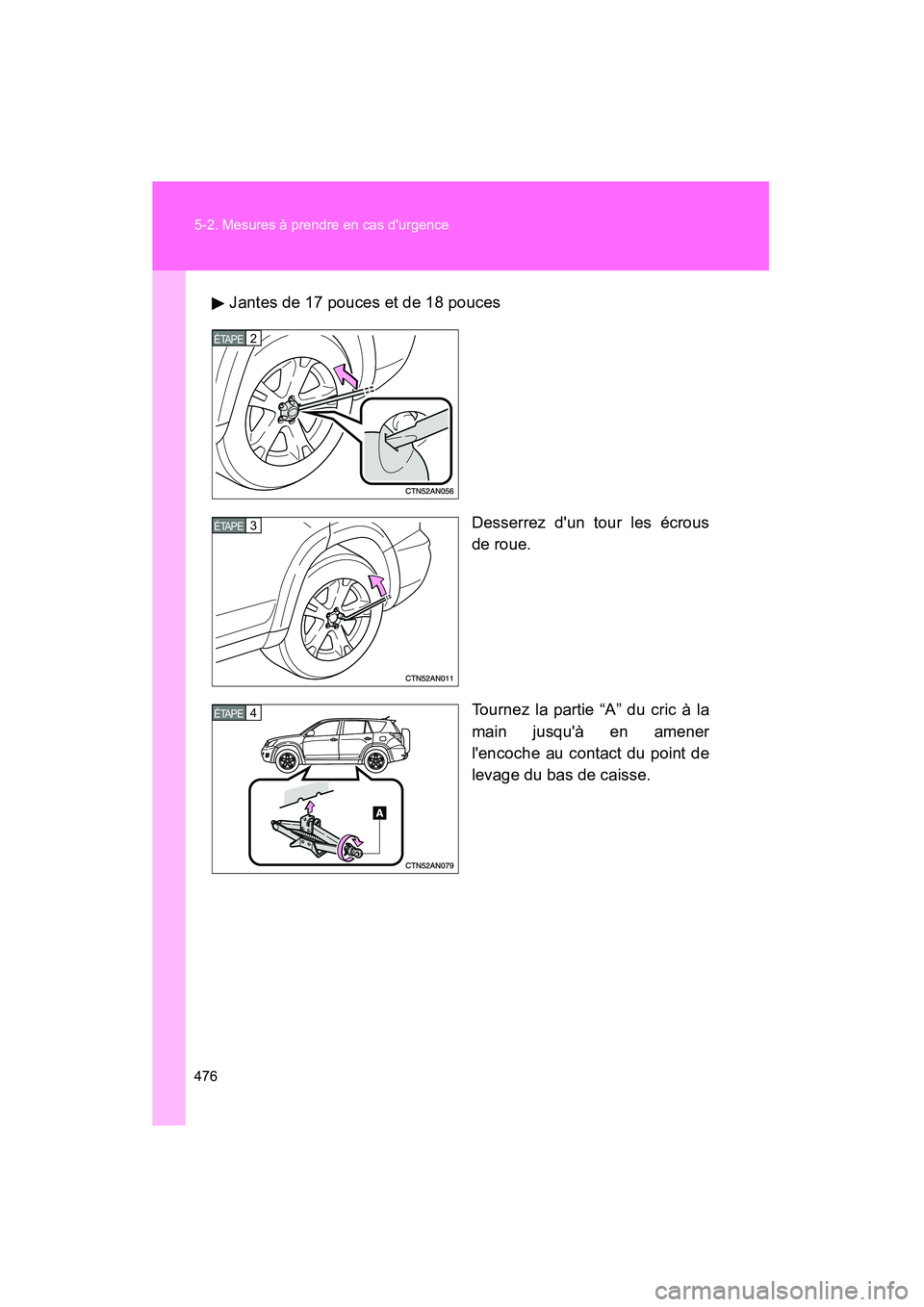

Rav4_D_(L/O_0808)Jantes de 17 pouces et de 18 pouces
Desserrez d'un tour les écrous
de roue.
Tournez la partie “A” du cric à la
main jusqu'à en amener
l'encoche au contact du point de
levage du bas de caisse.
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

5
En cas de problème
477
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

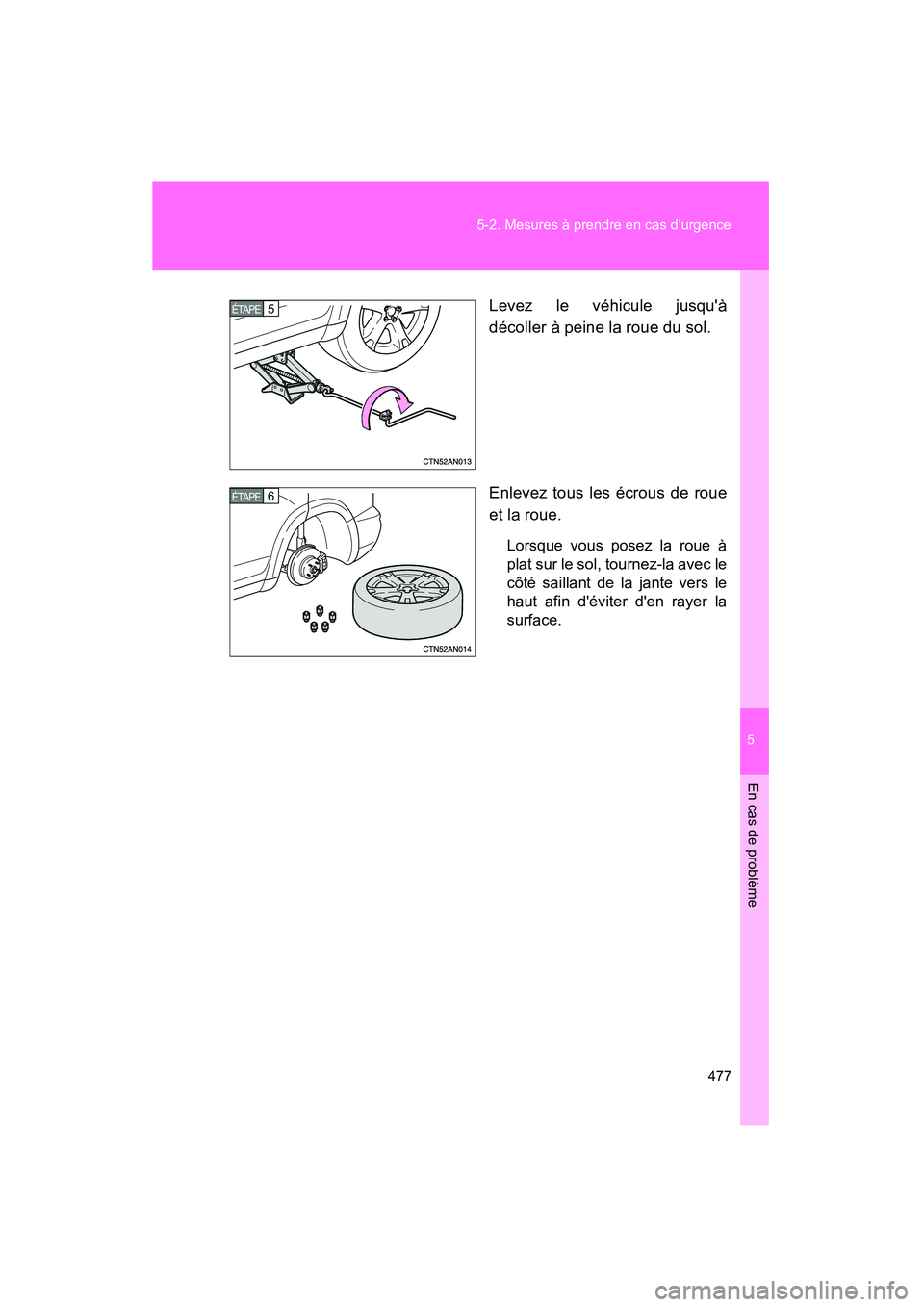

Levez le véhicule jusqu'à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
5 ÉTAPE
6 ÉTAPE

478 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

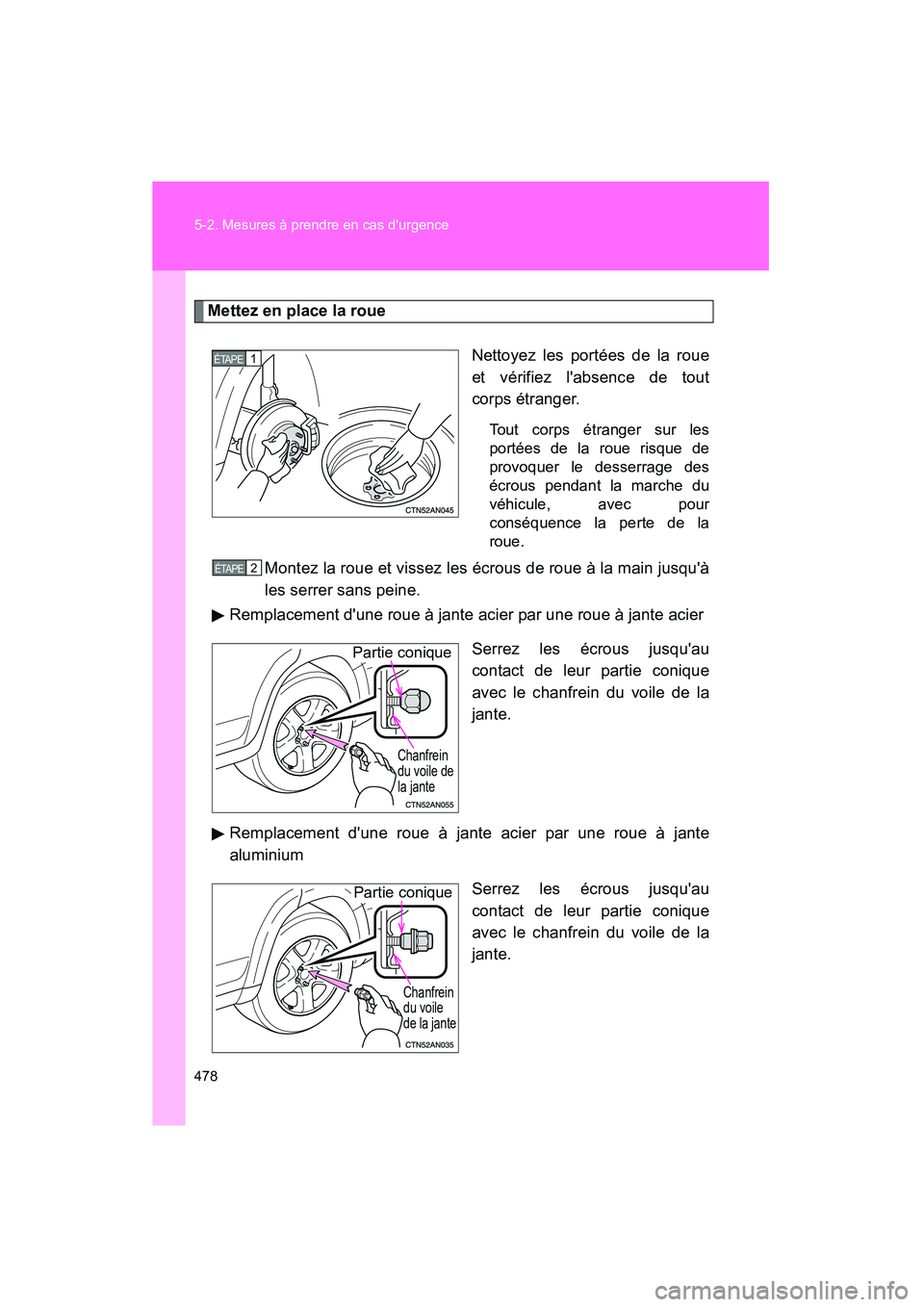

Mettez en place la roueNettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Tout corps étranger sur les
portées de la roue risque de
provoquer le desserrage des
écrous pendant la marche du
véhicule, avec pour
conséquence la perte de la
roue.
Montez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
Remplacement d'une roue à jante acier par une roue à jante acier
Serrez les écrous jusqu'au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
Remplacement d'une roue à jante acier par une roue à jante
aluminium Serrez les écrous jusqu'au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
1 ÉTAPE
2 ÉTAPE
Partie conique
Chanfrein
du voile de
la jante
Partie conique
Chanfrein
du voile
de la jante
