6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)

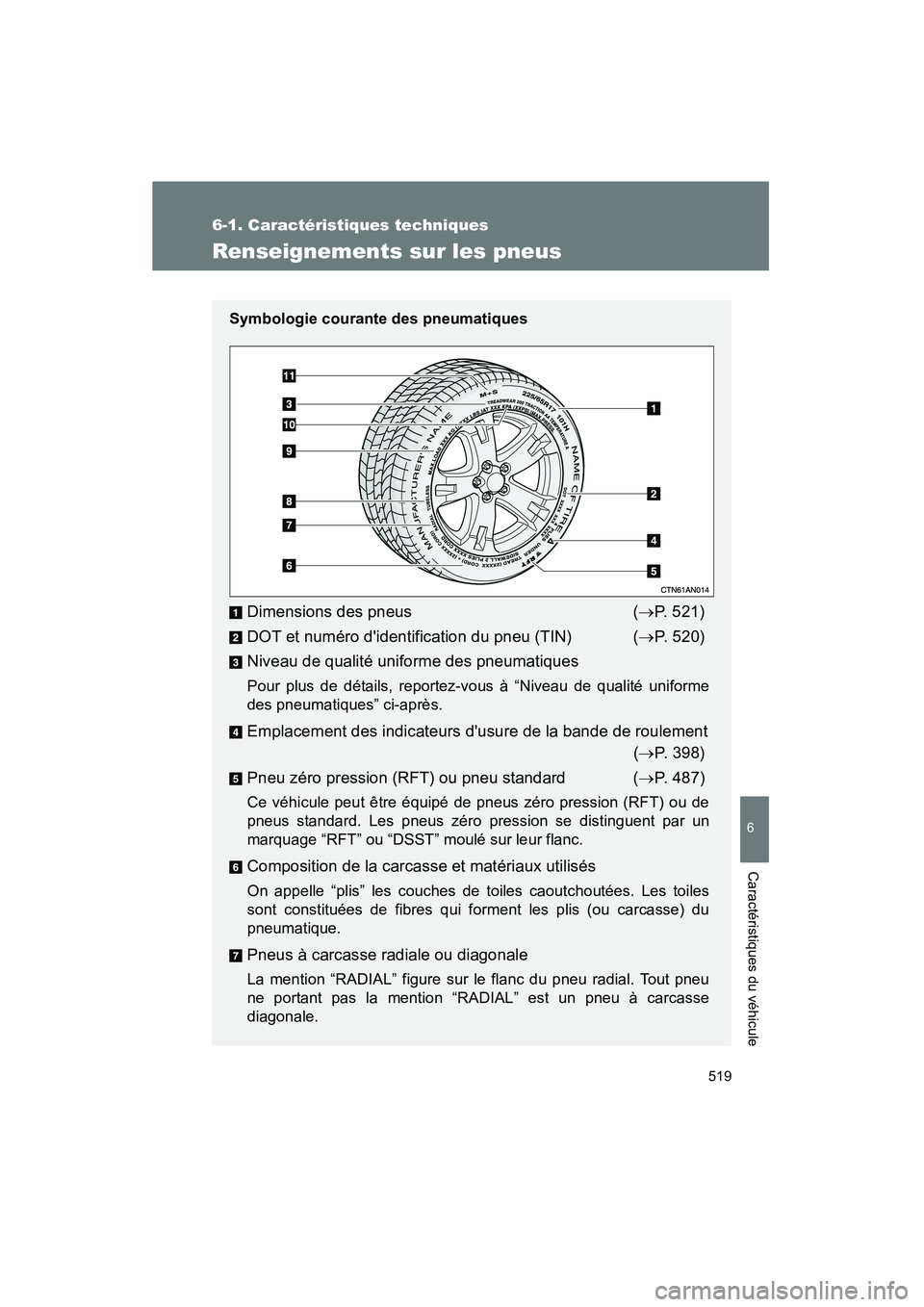

Renseignements sur les pneus
Symbologie courante des pneumatiques
Dimensions des pneus(→ P. 521)
DOT et numéro d'identification du pneu (TIN) ( →P. 520)
Niveau de qualité uniforme des pneumatiques
Pour plus de détails, reportez-vous à “Niveau de qualité uniforme
des pneumatiques” ci-après.
Emplacement des indicateurs d'usure de la bande de roulement (→P. 398)
Pneu zéro pression (RFT) ou pneu standard ( →P. 487)
Ce véhicule peut être équipé de pneus zéro pression (RFT) ou de
pneus standard. Les pneus zéro pression se distinguent par un
marquage “RFT” ou “DSST” moulé sur leur flanc.
Composition de la carcasse et matériaux utilisés
On appelle “plis” les couches de toiles caoutchoutées. Les toiles
sont constituées de fibres qui forment les plis (ou carcasse) du
pneumatique.
Pneus à carcasse radiale ou diagonale
La mention “RADIAL” figure sur le flanc du pneu radial. Tout pneu
ne portant pas la mention “RADIAL” est un pneu à carcasse
diagonale.

520 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)

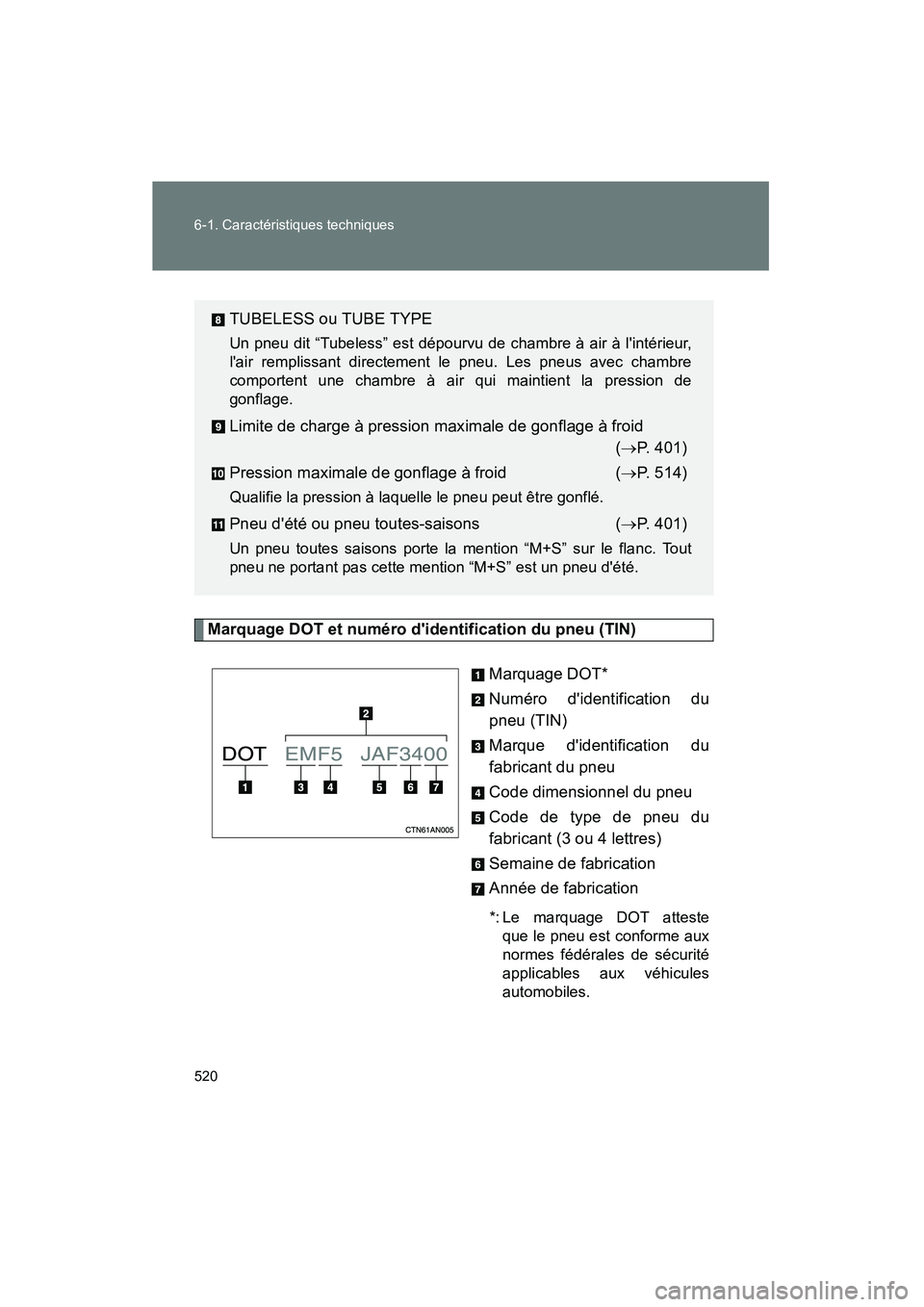

Marquage DOT et numéro d'identification du pneu (TIN)Marquage DOT*
Numéro d'identification du
pneu (TIN)
Marque d'identification du
fabricant du pneu
Code dimensionnel du pneu
Code de type de pneu du
fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
*: Le marquage DOT attesteque le pneu est conforme aux
normes fédérales de sécurité
applicables aux véhicules
automobiles.
TUBELESS ou TUBE TYPE
Un pneu dit “Tubeless” est dépourvu de chambre à air à l'intérieur,
l'air remplissant directement le pneu. Les pneus avec chambre
comportent une chambre à air qui maintient la pression de
gonflage.
Limite de charge à pression maximale de gonflage à froid
(→P. 401)
Pression maximale de gonflage à froid ( →P. 514)
Qualifie la pression à laquelle le pneu peut être gonflé.
Pneu d'été ou pneu toutes-saisons (→ P. 401)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout
pneu ne portant pas cette mention “M+S” est un pneu d'été.

521
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)

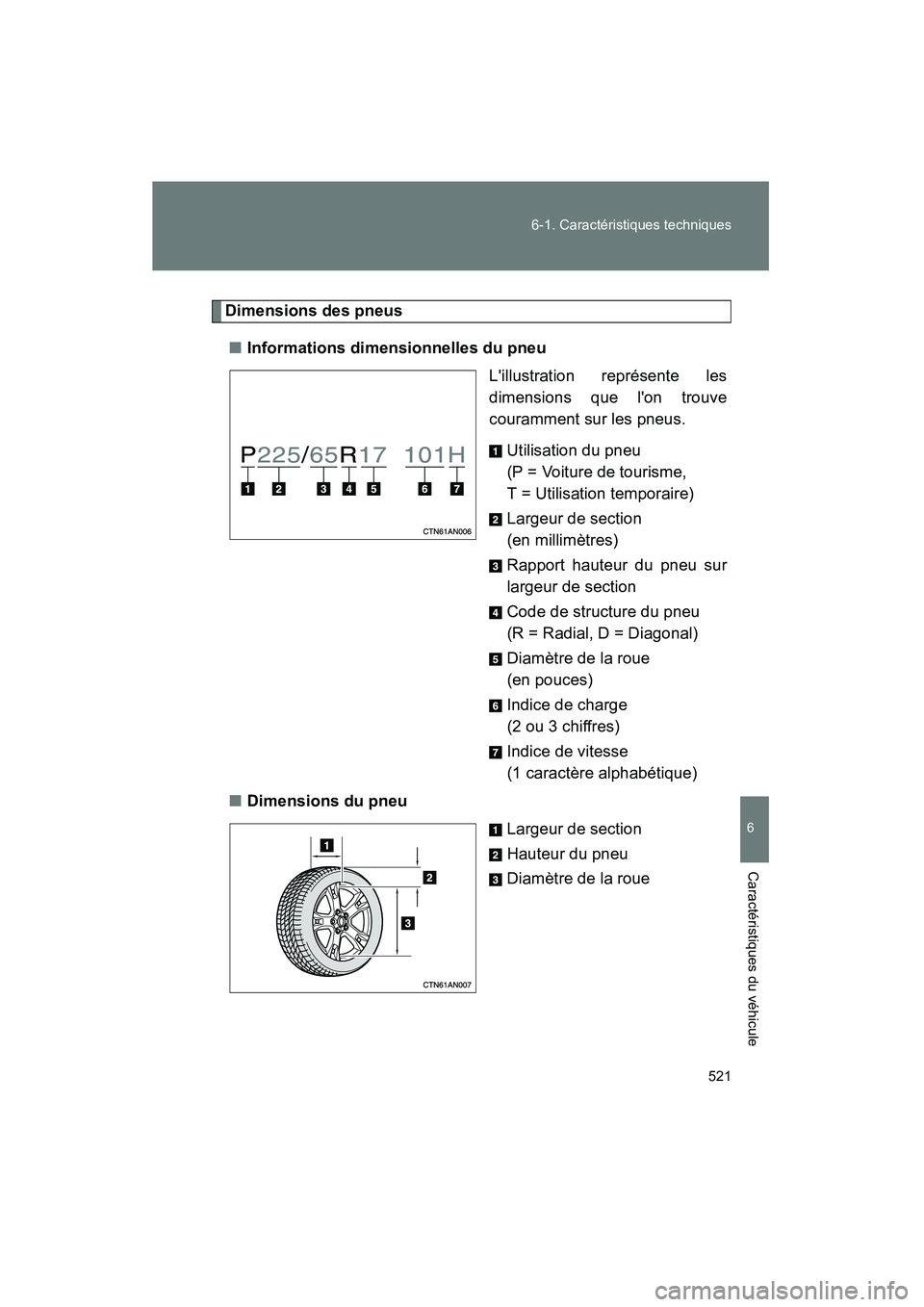

Dimensions des pneus
■ Informations dimensionnelles du pneu
L'illustration représente les
dimensions que l'on trouve
couramment sur les pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Utilisation temporaire)
Largeur de section
(en millimètres)
Rapport hauteur du pneu sur
largeur de section
Code de structure du pneu
(R = Radial, D = Diagonal)
Diamètre de la roue
(en pouces)
Indice de charge
(2 ou 3 chiffres)
Indice de vitesse
(1 caractère alphabétique)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la roue

522 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)

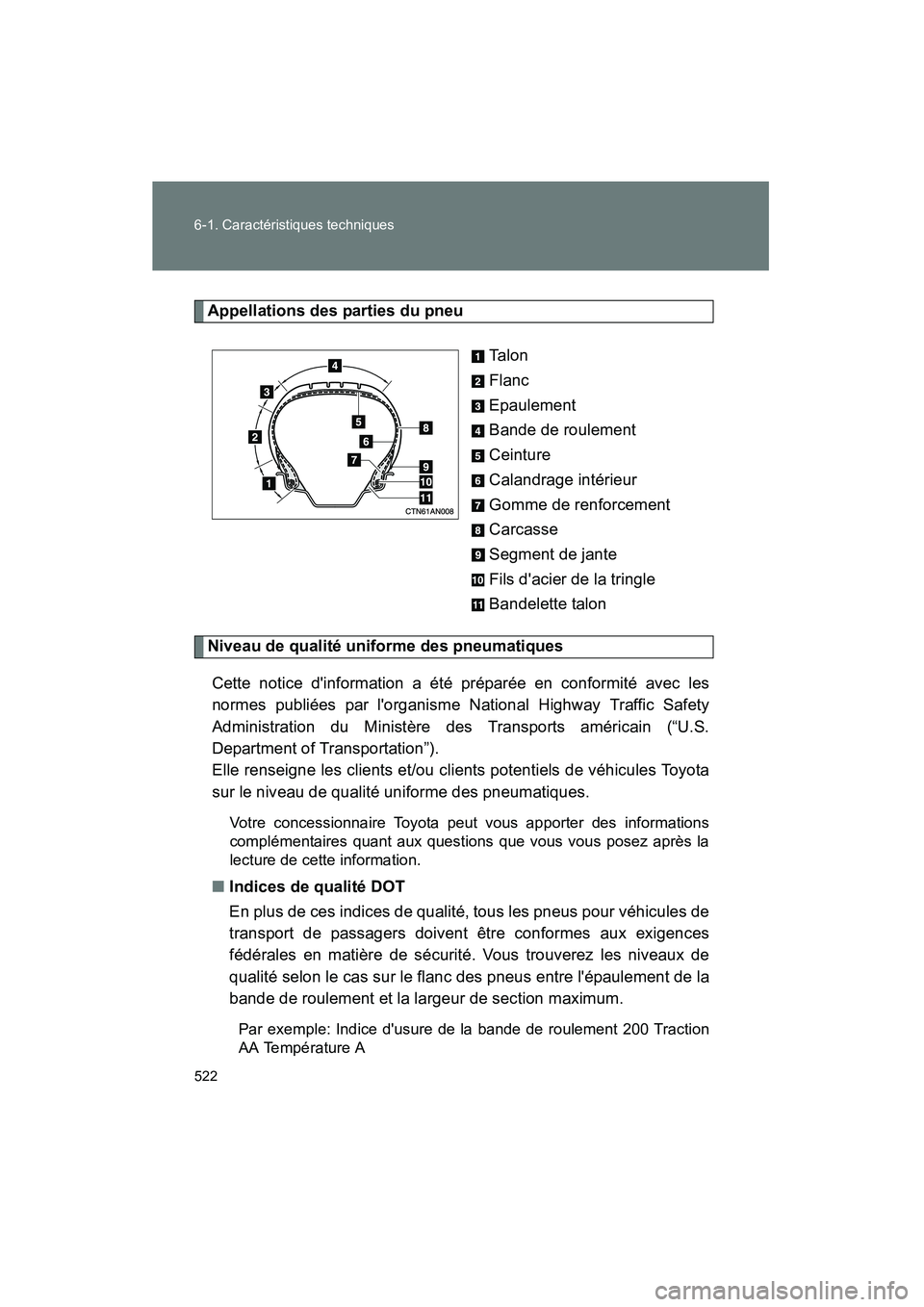

Appellations des parties du pneuTa l o n
Flanc
Epaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renforcement
Carcasse
Segment de jante
Fils d'acier de la tringle
Bandelette talon
Niveau de qualité uniforme des pneumatiquesCette notice d'information a été préparée en conformité avec les
normes publiées par l'organisme National Highway Traffic Safety
Administration du Ministère des Transports américain (“U.S.
Department of Transportation”).
Elle renseigne les clients et/ou clients potentiels de véhicules Toyota
sur le niveau de qualité uniforme des pneumatiques.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires quant aux questions que vous vous posez après la
lecture de cette information.
■ Indices de qualité DOT
En plus de ces indices de qualité, tous les pneus pour véhicules de
transport de passagers doivent être conformes aux exigences
fédérales en matière de sécurité. Vous trouverez les niveaux de
qualité selon le cas sur le flanc des pneus entre l'épaulement de la
bande de roulement et la largeur de section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A

523
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)
■

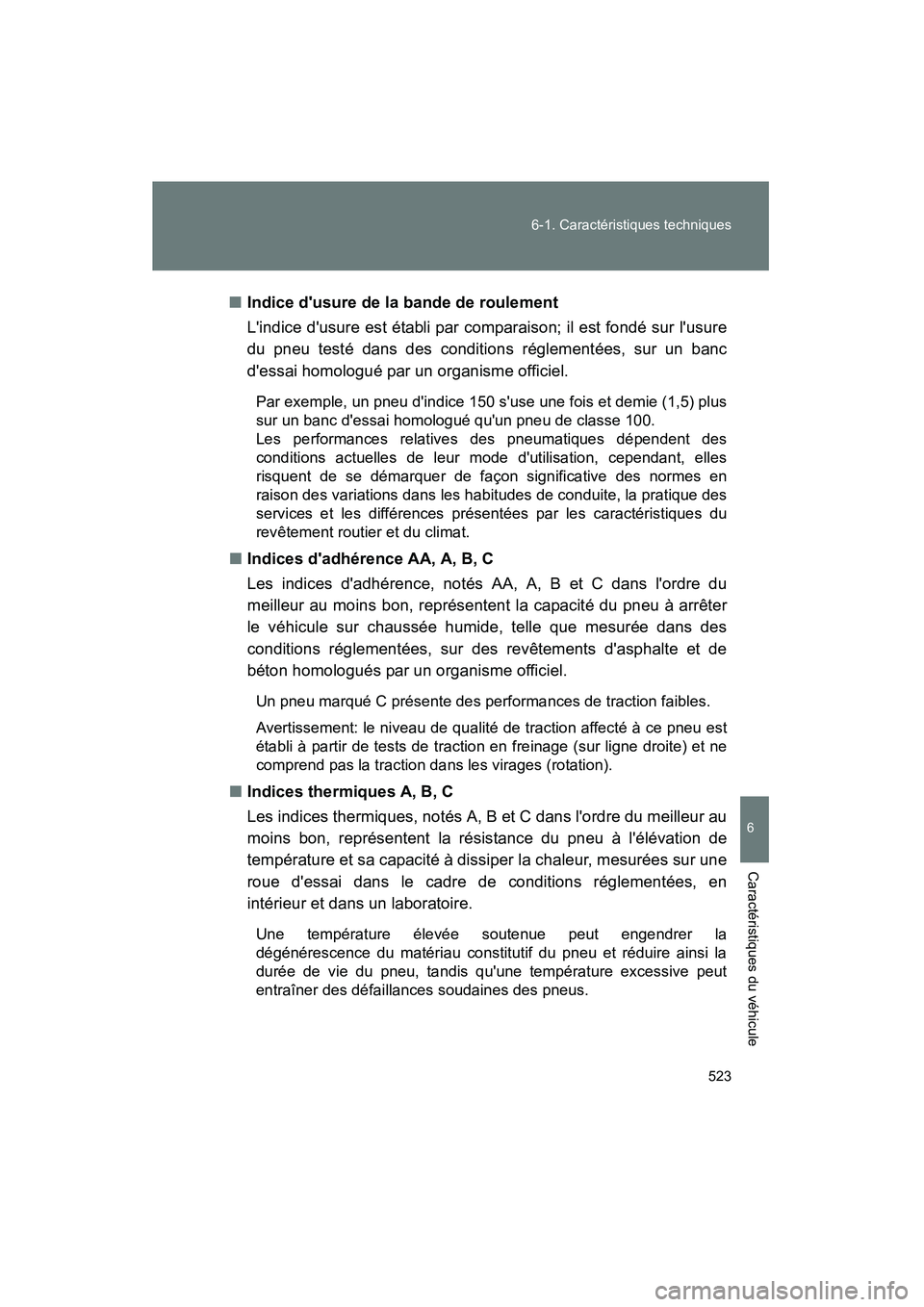

Indice d'usure de la bande de roulement
L'indice d'usure est établi par comparaison; il est fondé sur l'usure
du pneu testé dans des conditions réglementées, sur un banc
d'essai homologué par un organisme officiel.
Par exemple, un pneu d'indice 150 s'use une fois et demie (1,5) plus
sur un banc d'essai homologué qu'un pneu de classe 100.
Les performances relatives des pneumatiques dépendent des
conditions actuelles de leur mode d'utilisation, cependant, elles
risquent de se démarquer de façon significative des normes en
raison des variations dans les habitudes de conduite, la pratique des
services et les différences présentées par les caractéristiques du
revêtement routier et du climat.
■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter
le véhicule sur chaussée humide, telle que mesurée dans des
conditions réglementées, sur des revêtements d'asphalte et de
béton homologués par un organisme officiel.
Un pneu marqué C présente des performances de traction faibles.
Avertissement: le niveau de qualité de traction affecté à ce pneu est
établi à partir de tests de traction en freinage (sur ligne droite) et ne
comprend pas la traction dans les virages (rotation).
■Indices thermiques A, B, C
Les indices thermiques, notés A, B et C dans l'ordre du meilleur au
moins bon, représentent la résistance du pneu à l'élévation de
température et sa capacité à dissiper la chaleur, mesurées sur une
roue d'essai dans le cadre de conditions réglementées, en
intérieur et dans un laboratoire.
Une température élevée soutenue peut engendrer la
dégénérescence du matériau constitutif du pneu et réduire ainsi la
durée de vie du pneu, tandis qu'une température excessive peut
entraîner des défaillances soudaines des pneus.

524 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)
L'indice C correspond à un niveau de performance que tous les
pneus pour voitures de tourisme doivent satisfaire, conformément à
la norme fédérale de sécurité No. 109 applicable aux véhicules
automobiles.
Les qualités B et A représentent les plus hauts niveau de
performances basés sur les essais de roue en laboratoire de la
valeur minimum imposée par la loi.
Avertissement: les indices thermiques sont établis pour un pneu
correctement gonflé et soumis à une charge normale.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions séparées ou combinées peuvent
entraîner une augmentation de la température et engendrer des
défaillances possibles du pneu.

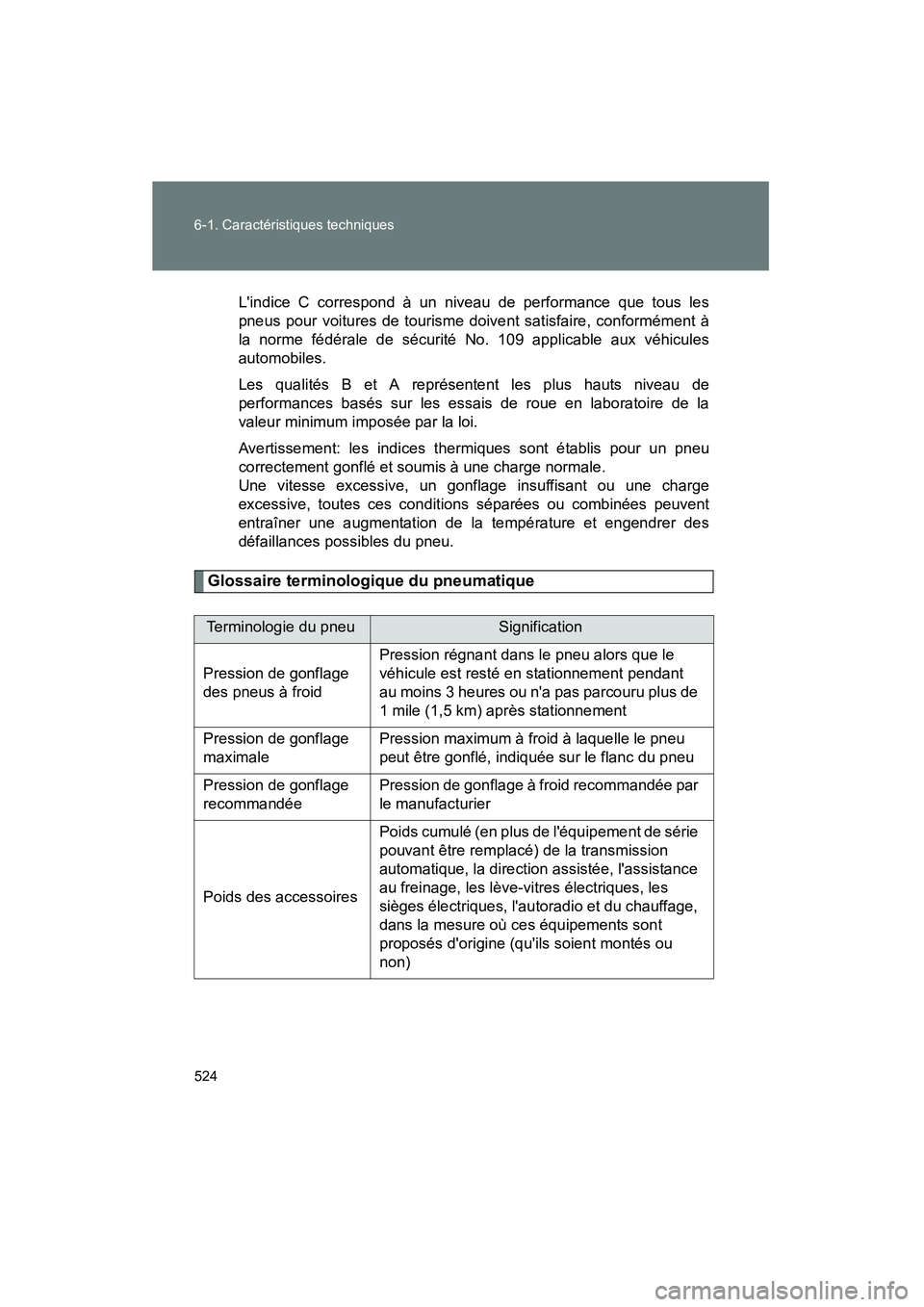

Glossaire terminologique du pneumatique
Terminologie du pneuSignification
Pression de gonflage
des pneus à froid Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins 3 heures ou n'a pas parcouru plus de
1 mile (1,5 km) après stationnement
Pression de gonflage
maximale Pression maximum à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
recommandée Pression de gonflage à froid recommandée par
le manufacturier
Poids des accessoires Poids cumulé (en plus de l'équipement de série
pouvant être remplacé) de la transmission
automatique, la direction assistée, l'assistance
au freinage, les lève-vitres électriques, les
sièges électriques, l'autoradio et du chauffage,
dans la mesure où ces équipements sont
proposés d'origine (qu'ils soient montés ou
non)

525
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)

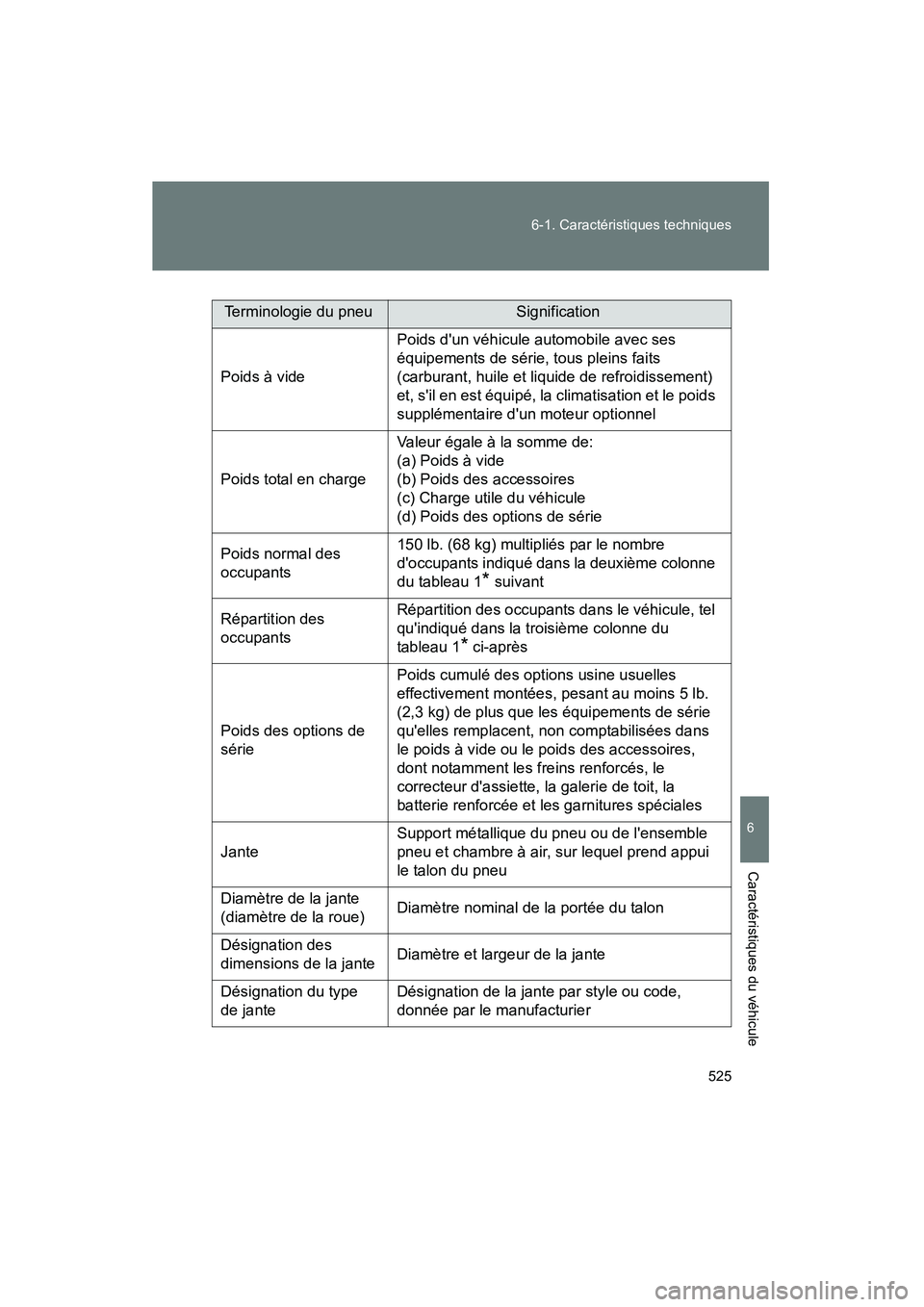

Terminologie du pneuSignification
Poids à vide Poids d'un véhicule automobile avec ses
équipements de série, tous pleins faits
(carburant, huile et liquide de refroidissement)
et, s'il en est équipé, la climatisation et le poids
supplémentaire d'un moteur optionnel
Poids total en charge Valeur égale à la somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième colonne
du tableau 1
* suivant
Répartition des
occupants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1
* ci-après
Poids des options de
série Poids cumulé des options usine usuelles
effectivement montées, pesant au moins 5 lb.
(2,3 kg) de plus que les équipements de série
qu'elles remplacent, non comptabilisées dans
le poids à vide ou le poids des accessoires,
dont notamment les freins renforcés, le
correcteur d'assiette, la galerie de toit, la
batterie renforcée et les garnitures spéciales
Jante Support métallique du pneu ou de l'ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de la jante
(diamètre de la roue) Diamètre nominal de la portée du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code,
donnée par le manufacturier

526 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)

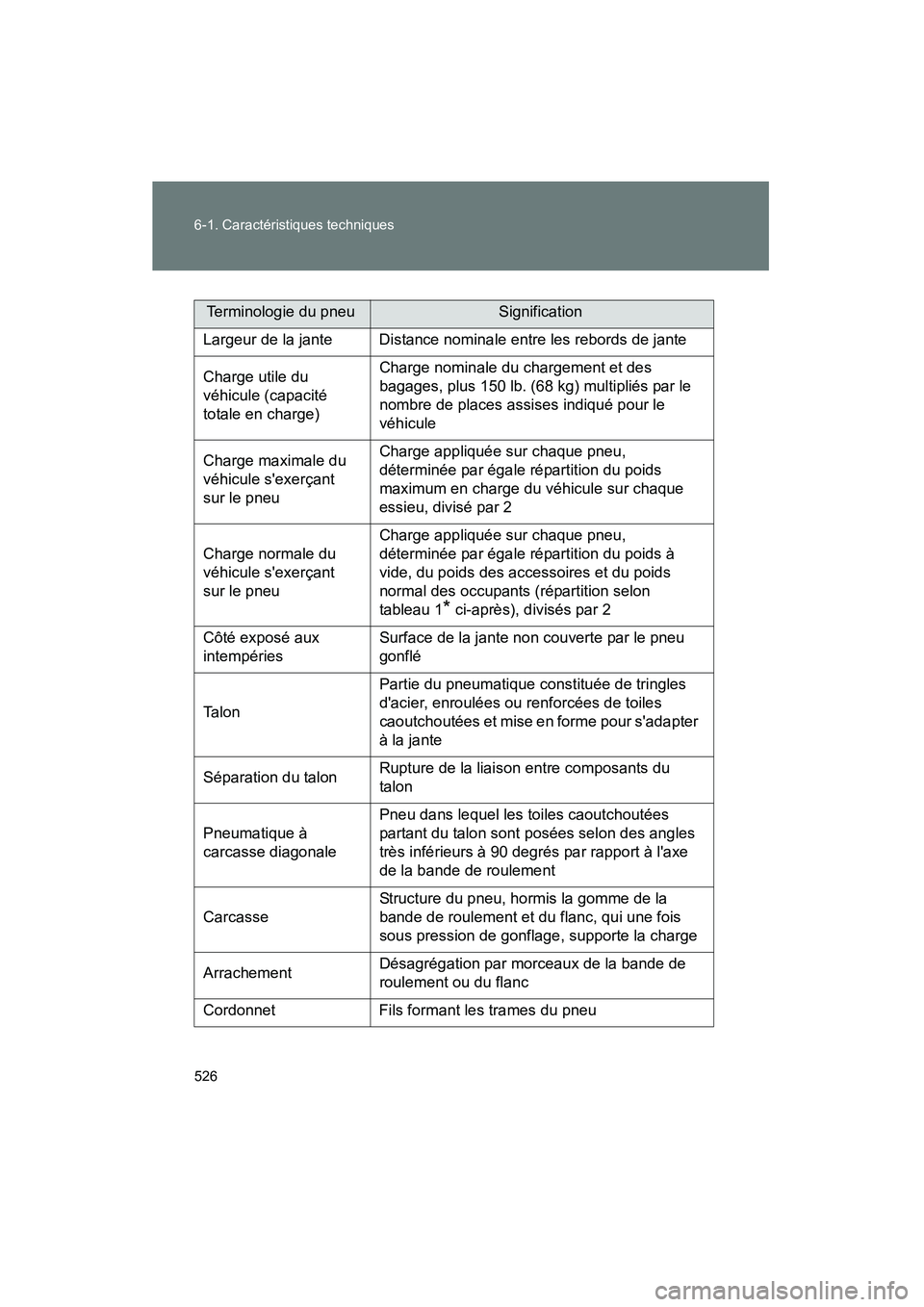

Terminologie du pneuSignification
Largeur de la jante Distance nominale entre les rebords de jante
Charge utile du
véhicule (capacité
totale en charge) Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg) multipliés par le
nombre de places assises indiqué pour le
véhicule
Charge maximale du
véhicule s'exerçant
sur le pneu Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids
maximum en charge du véhicule sur chaque
essieu, divisé par 2
Charge normale du
véhicule s'exerçant
sur le pneu Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
tableau 1
* ci-après), divisés par 2
Côté exposé aux
intempéries Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneumatique constituée de tringles
d'acier, enroulées ou renforcées de toiles
caoutchoutées et mise en forme pour s'adapter
à la jante
Séparation du talon Rupture de la liaison entre composants du
talon
Pneumatique à
carcasse diagonale Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon des angles
très inférieurs à 90 degrés par rapport à l'axe
de la bande de roulement
Carcasse Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
Arrachement Désagrégation par morceaux de la bande de
roulement ou du flanc
Cordonnet Fils formant les trames du pneu
