2009 Lancia Delta Betriebsanleitung (in German)

184IM NOTFALL
Abb. 28L0E0167mAbb. 30L0E0169m
Abb. 29L0E0168m

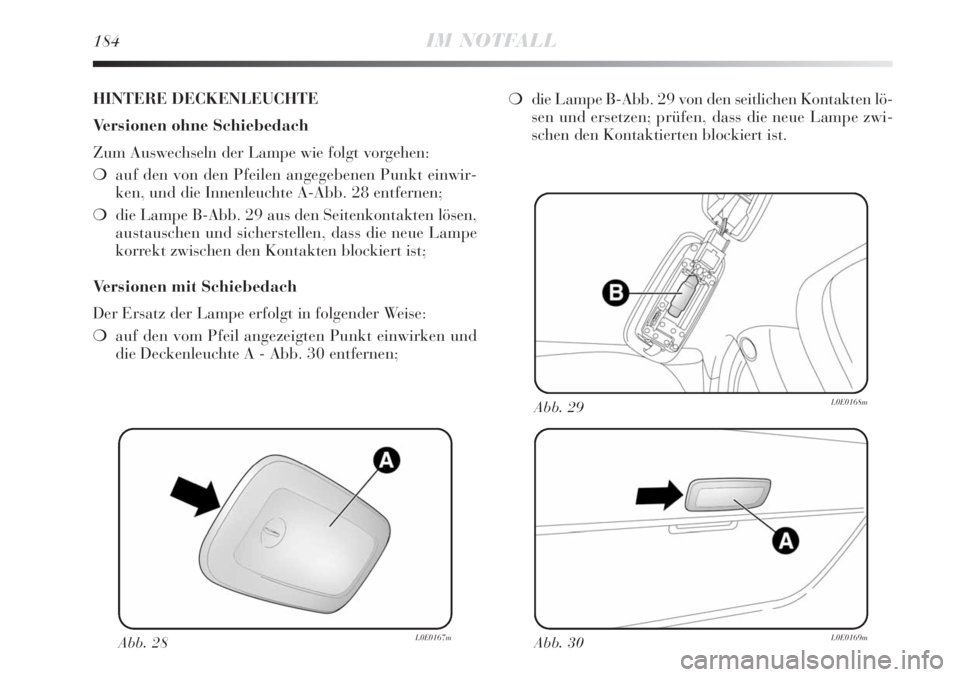

HINTERE DECKENLEUCHTE
Versionen ohne Schiebedach
Zum Auswechseln der Lampe wie folgt vorgehen:
auf den von den Pfeilen angegebenen Punkt einwir-
ken, und die Innenleuchte A-Abb. 28 entfernen;
die Lampe B-Abb. 29 aus den Seitenkontakten lösen,
austauschen und sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten blockiert ist;
Versionen mit Schiebedach
Der Ersatz der Lampe erfolgt in folgender Weise:
auf den vom Pfeil angezeigten Punkt einwirken und
die Deckenleuchte A - Abb. 30 entfernen;die Lampe B-Abb. 29 von den seitlichen Kontakten lö-
sen und ersetzen; prüfen, dass die neue Lampe zwi-
schen den Kontaktierten blockiert ist.

IM NOTFALL185
4
Abb. 32L0E0171mAbb. 33L0E0172m

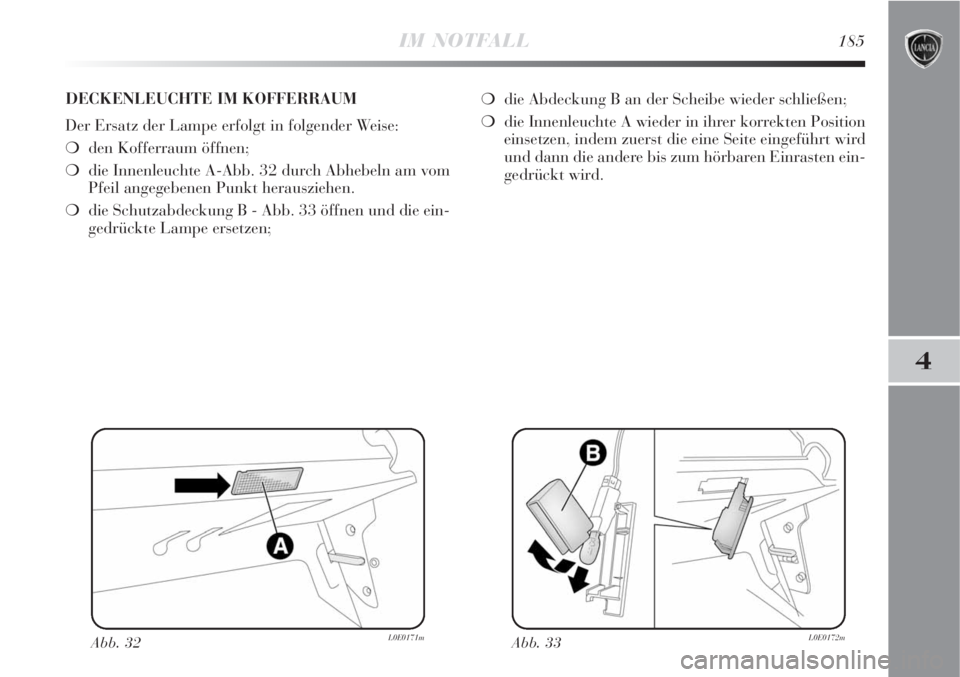

DECKENLEUCHTE IM KOFFERRAUM
Der Ersatz der Lampe erfolgt in folgender Weise:
den Kofferraum öffnen;
die Innenleuchte A-Abb. 32 durch Abhebeln am vom
Pfeil angegebenen Punkt herausziehen.
die Schutzabdeckung B - Abb. 33 öffnen und die ein-
gedrückte Lampe ersetzen;die Abdeckung B an der Scheibe wieder schließen;
die Innenleuchte A wieder in ihrer korrekten Position
einsetzen, indem zuerst die eine Seite eingeführt wird
und dann die andere bis zum hörbaren Einrasten ein-
gedrückt wird.

186IM NOTFALL
Abb. 34L0E0173mAbb. 36L0E0175m
Abb. 35L0E0174m

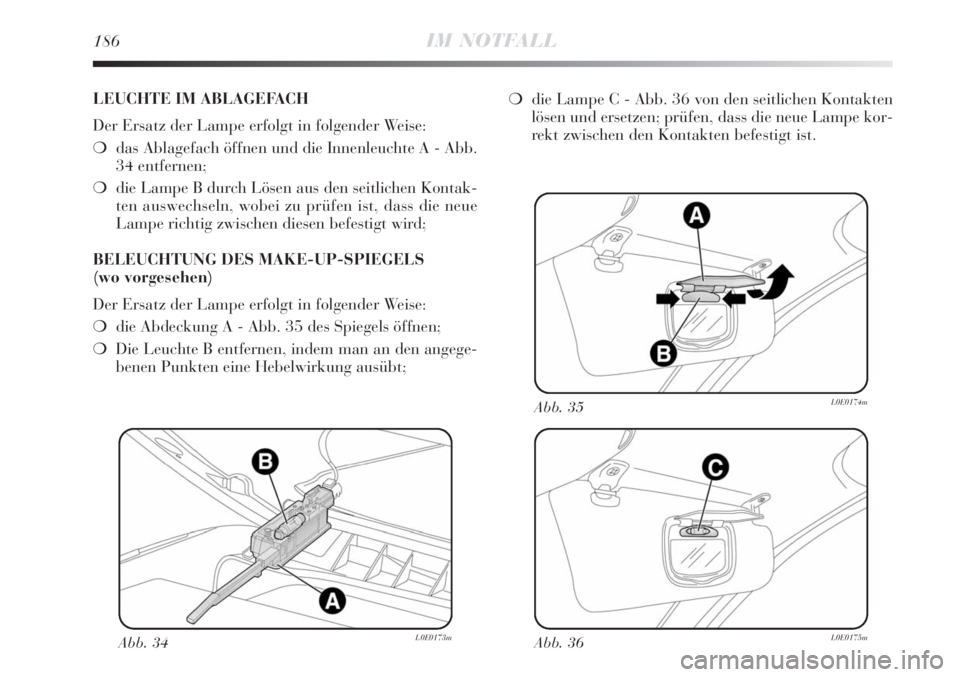

LEUCHTE IM ABLAGEFACH
Der Ersatz der Lampe erfolgt in folgender Weise:
das Ablagefach öffnen und die Innenleuchte A - Abb.
34 entfernen;
die Lampe B durch Lösen aus den seitlichen Kontak-
ten auswechseln, wobei zu prüfen ist, dass die neue
Lampe richtig zwischen diesen befestigt wird;
BELEUCHTUNG DES MAKE-UP-SPIEGELS
(wo vorgesehen)
Der Ersatz der Lampe erfolgt in folgender Weise:
die Abdeckung A - Abb. 35 des Spiegels öffnen;
Die Leuchte B entfernen, indem man an den angege-
benen Punkten eine Hebelwirkung ausübt; die Lampe C - Abb. 36 von den seitlichen Kontakten
lösen und ersetzen; prüfen, dass die neue Lampe kor-
rekt zwischen den Kontakten befestigt ist.

IM NOTFALL187
4

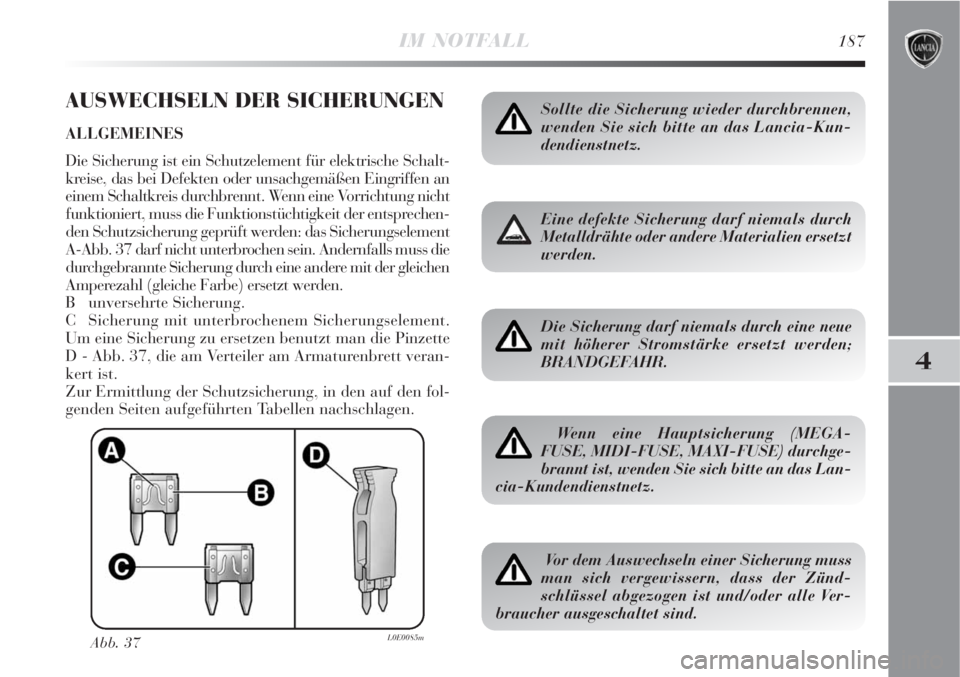

AUSWECHSELN DER SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schalt-
kreise, das bei Defekten oder unsachgemäßen Eingriffen an
einem Schaltkreis durchbrennt. Wenn eine Vorrichtung nicht
funktioniert, muss die Funktionstüchtigkeit der entsprechen-
den Schutzsicherung geprüft werden: das Sicherungselement
A-Abb. 37 darf nicht unterbrochen sein. Andernfalls muss die
durchgebrannte Sicherung durch eine andere mit der gleichen
Amperezahl (gleiche Farbe) ersetzt werden.
B unversehrte Sicherung.
C Sicherung mit unterbrochenem Sicherungselement.
Um eine Sicherung zu ersetzen benutzt man die Pinzette
D - Abb. 37, die am Verteiler am Armaturenbrett veran-
kert ist.
Zur Ermittlung der Schutzsicherung, in den auf den fol-
genden Seiten aufgeführten Tabellen nachschlagen.
Abb. 37L0E0085m
Sollte die Sicherung wieder durchbrennen,
wenden Sie sich bitte an das Lancia-Kun-
dendienstnetz.
Eine defekte Sicherung darf niemals durch
Metalldrähte oder andere Materialien ersetzt
werden.
Die Sicherung darf niemals durch eine neue
mit höherer Stromstärke ersetzt werden;
BRANDGEFAHR.
Wenn eine Hauptsicherung (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) durchge-
brannt ist, wenden Sie sich bitte an das Lan-
cia-Kundendienstnetz.
Vor dem Auswechseln einer Sicherung muss
man sich vergewissern, dass der Zünd-
schlüssel abgezogen ist und/oder alle Ver-
braucher ausgeschaltet sind.

188IM NOTFALL
Abb. 38L0E0087m

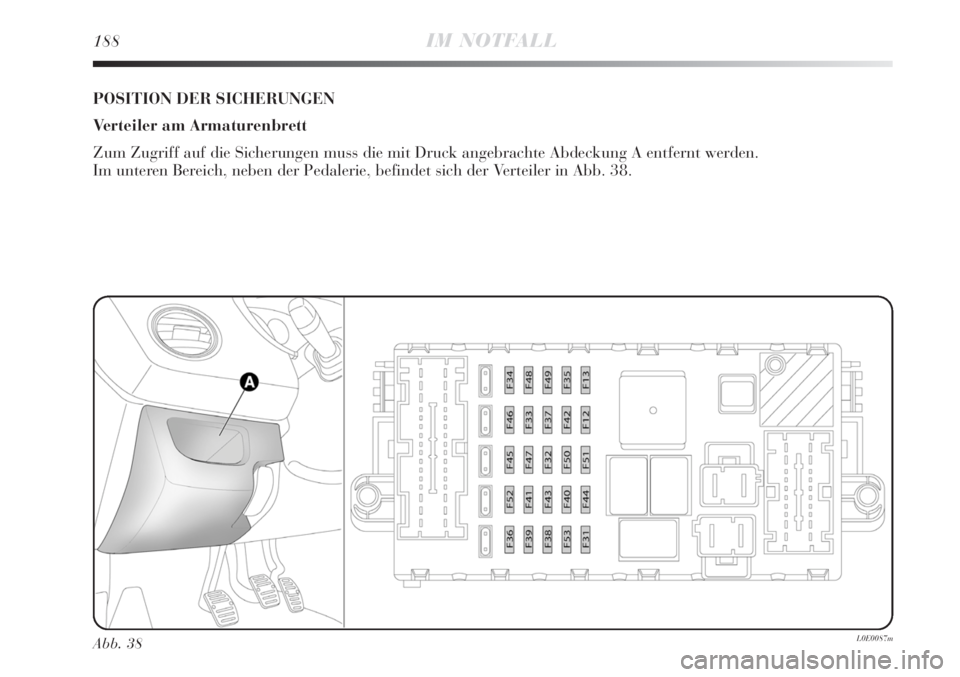

POSITION DER SICHERUNGEN
Verteiler am Armaturenbrett
Zum Zugriff auf die Sicherungen muss die mit Druck angebrachte Abdeckung A entfernt werden.
Im unteren Bereich, neben der Pedalerie, befindet sich der Verteiler in Abb. 38.

IM NOTFALL189
4

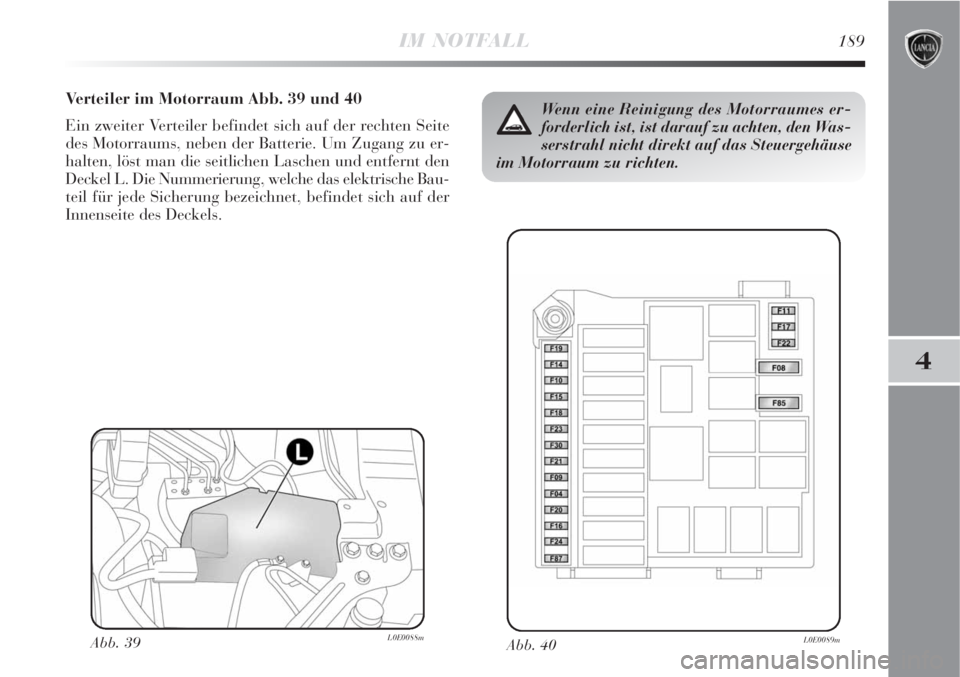

Verteiler im Motorraum Abb. 39 und 40
Ein zweiter Verteiler befindet sich auf der rechten Seite
des Motorraums, neben der Batterie. Um Zugang zu er-
halten, löst man die seitlichen Laschen und entfernt den
Deckel L. Die Nummerierung, welche das elektrische Bau-
teil für jede Sicherung bezeichnet, befindet sich auf der
Innenseite des Deckels.
Abb. 40L0E0089mAbb. 39L0E0088m
Wenn eine Reinigung des Motorraumes er-
forderlich ist, ist darauf zu achten, den Was-
serstrahl nicht direkt auf das Steuergehäuse
im Motorraum zu richten.

190IM NOTFALL
Verteiler im Kofferraum Abb. 41 und 42
Für den Zugang zum Sicherungsverteiler auf der linken
Seite im Kofferraum muss die entsprechende Inspekti-
onsklappe geöffnet werden (gemäß Darstellung in
Abb. 41).
Abb. 42L0E0115mAbb. 41L0E0114m

IM NOTFALL191
4
ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN - Verteiler im Armaturenbrett
F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,538
38
38
38
38
–
38
38
38
38
38
38
38
38
38
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Abblendlicht rechts
Abblendlicht rechts (Xenon-Lampen)
Linkes Abblendlicht, Leuchtweitenregler
Abblendlicht links (Xenon-Lampen)
Relaisspule Klimaanlagenlüfter, Body Computer
Frei
Scheibenheber hinten links
Scheibenheber hinten rechts
Rückfahrscheinwerfer, Relaisspule Verteiler im Motorraum.
Bedienung Bremspedal (Kontakt normal geschlossen),
Sensor für Wasser im Dieselfilter, Luftmengenmesser
Steuerung Türent-/-verriegelung, Kraftstofftankklappe,
Dead Lock, Hecktüröffnung
Drittes Bremslicht, Instrumententafel, Knoten anpassende Scheinwerfer,
Steuerung am Xenon-Scheinwerfer links
Vordere und Hintere deckenleucte (wo vorgesehen), beleuchtung des
make-up-spiegels, leuchte im ablagefach und deckenleuchte im kofferraum
Autoradio, Navigator, Knoten Blue&Me, Alarmsirene, Alarmsystem an
der Deckenleuchte, Klimaanlagengruppe, Reifendruckkontrolle,
Diagnosestecker, hintere Deckenleuchten
Beheizte Heckscheibe
Enteisung der elektrischen Außenspiegel, Enteisung
an den Scheibenwaschdüsen
