2009 Lancia Delta Betriebsanleitung (in German)

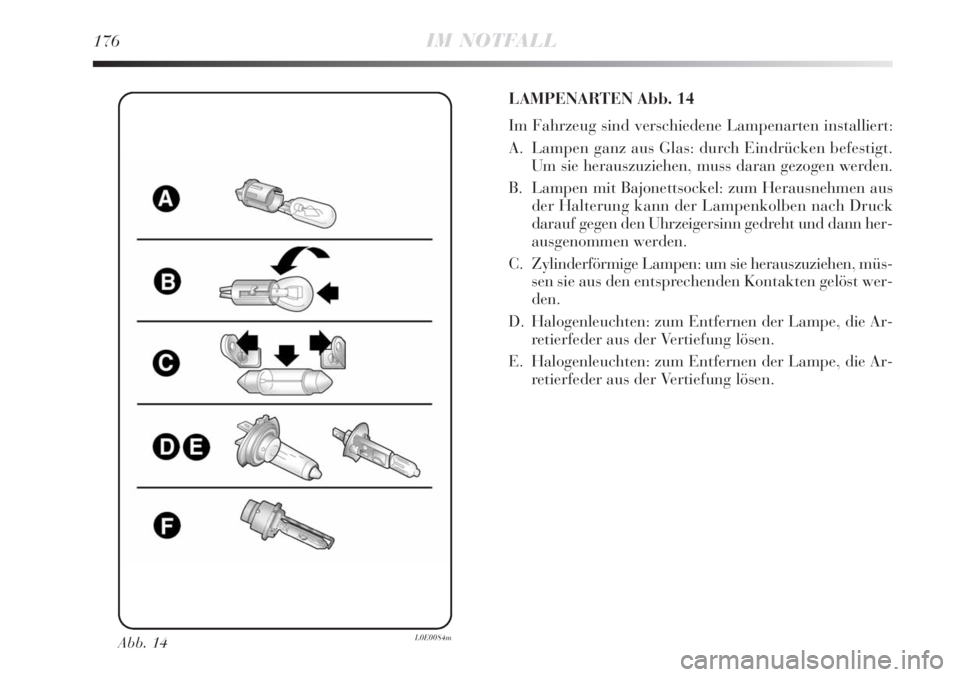

176IM NOTFALL
Abb. 14L0E0084m
LAMPENARTEN Abb. 14
Im Fahrzeug sind verschiedene Lampenarten installiert:
A. Lampen ganz aus Glas: durch Eindrücken befestigt.
Um sie herauszuziehen, muss daran gezogen werden.
B. Lampen mit Bajonettsockel: zum Herausnehmen aus
der Halterung kann der Lampenkolben nach Druck
darauf gegen den Uhrzeigersinn gedreht und dann her-
ausgenommen werden.
C. Zylinderförmige Lampen: um sie herauszuziehen, müs-
sen sie aus den entsprechenden Kontakten gelöst wer-
den.
D. Halogenleuchten: zum Entfernen der Lampe, die Ar-
retierfeder aus der Vertiefung lösen.
E. Halogenleuchten: zum Entfernen der Lampe, die Ar-
retierfeder aus der Vertiefung lösen.

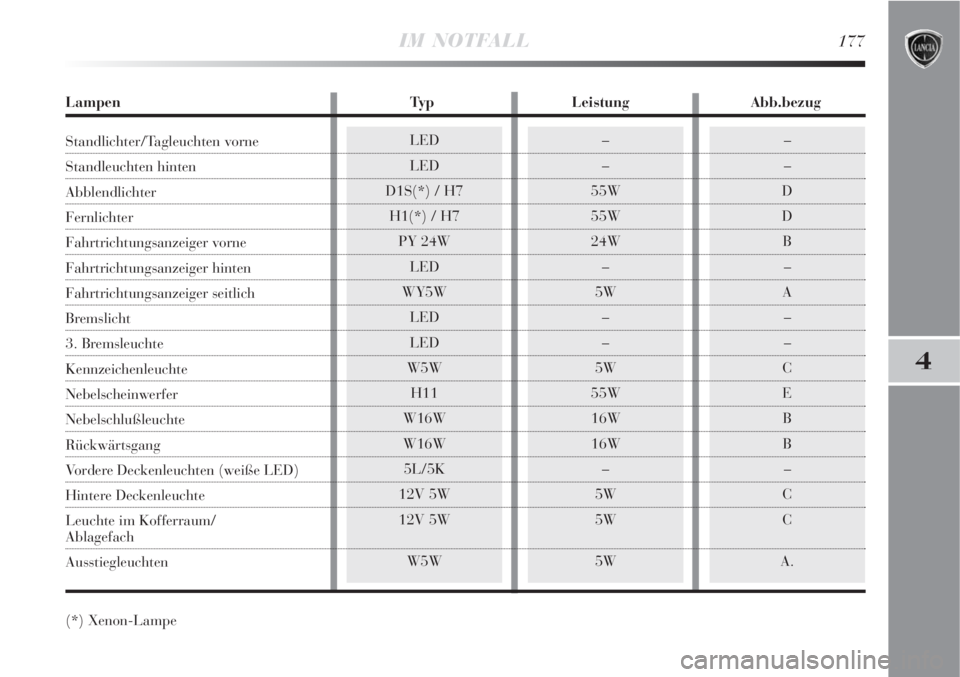

IM NOTFALL177
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A.–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Xenon-Lampe
Lampen Typ Leistung Abb.bezug
Standlichter/Tagleuchten vorne
Standleuchten hinten
Abblendlichter
Fernlichter
Fahrtrichtungsanzeiger vorne
Fahrtrichtungsanzeiger hinten
Fahrtrichtungsanzeiger seitlich
Bremslicht
3. Bremsleuchte
Kennzeichenleuchte
Nebelscheinwerfer
Nebelschlußleuchte
Rückwärtsgang
Vordere Deckenleuchten (weiße LED)
Hintere Deckenleuchte
Leuchte im Kofferraum/
Ablagefach
Ausstiegleuchten

178IM NOTFALL
AUSWECHSELN DER LAMPE BEI
EINEM AUSSENLICHT
VORDERE LEUCHTGRUPPE Abb. 15
Sie beinhalten die Lampen der Abblendlichter, Fernlich-
ter und Richtungsanzeiger. Die Lampen haben folgende
Anordnung:
A. Fernlichter;
B. Abblendlichter;
C. RichtungsanzeigerABBLENDLICHTER
Mit Glühlampen
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
die Schutzabdeckung entfernen B - Abb. 15;
Die Halteklammer A - Abb. 16 der Lampe aushaken
;
den elektrischen Verbinder lösen B;
die Lampe C herausziehen und auswechseln;
die neue Lampe einsetzen, wobei die Form des Me-
tallsockels mit den Nuten an dem Scheinwerferspie-
gel übereinstimmen muss, den Stromverbinder dann
wieder anschließen B und die Haltefeder einhaken A;
die Schutzabdeckung korrekt einbauen A - Abb. 15;
Abb. 15L0E0154mAbb. 16L0E0155m

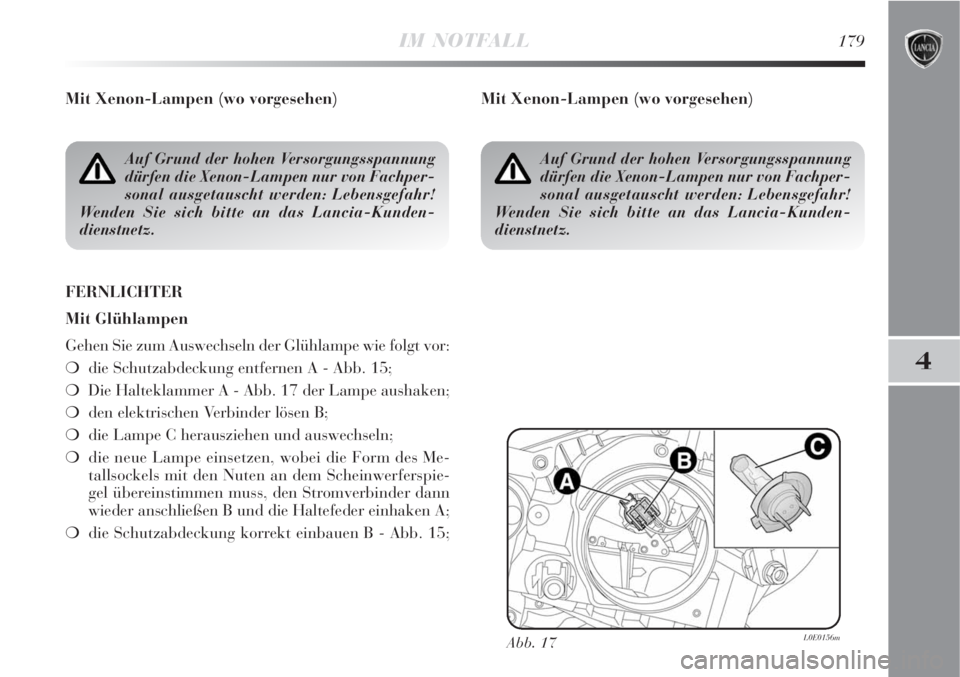

IM NOTFALL179
4
Mit Xenon-Lampen (wo vorgesehen)
FERNLICHTER
Mit Glühlampen
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
die Schutzabdeckung entfernen A - Abb. 15;
Die Halteklammer A - Abb. 17 der Lampe aushaken;
den elektrischen Verbinder lösen B;
die Lampe C herausziehen und auswechseln;
die neue Lampe einsetzen, wobei die Form des Me-
tallsockels mit den Nuten an dem Scheinwerferspie-
gel übereinstimmen muss, den Stromverbinder dann
wieder anschließen B und die Haltefeder einhaken A;
die Schutzabdeckung korrekt einbauen B - Abb. 15;
Abb. 17L0E0156m
Auf Grund der hohen Versorgungsspannung
dürfen die Xenon-Lampen nur von Fachper-
sonal ausgetauscht werden: Lebensgefahr!
Wenden Sie sich bitte an das Lancia-Kunden-
dienstnetz.
Mit Xenon-Lampen (wo vorgesehen)
Auf Grund der hohen Versorgungsspannung
dürfen die Xenon-Lampen nur von Fachper-
sonal ausgetauscht werden: Lebensgefahr!
Wenden Sie sich bitte an das Lancia-Kunden-
dienstnetz.

180IM NOTFALL
STANDLICHT /POSITIONSLICHT
Die Standlichter/Positionslichter sind LED-Lampen.
Für den Ersatz wenden Sie sich bitte an das Lancia-Kun-
dendienstnetz.
FAHRTRICHTUNGSANZEIGER
Vorne
Der Ersatz der Lampe erfolgt in folgender Weise:
die Schutzabdeckung entfernen C - Abb. 15;
in der Nähe der Halteflügel des Lampensockels Druck
ausüben (siehe Abb. 18 - Pfeile) und gleichzeitig an
der Gruppe ziehen;
die Lampe A herausziehen und auswechseln;
die Schutzabdeckung wieder korrekt einbauen C.Seitlich
Der Ersatz der Lampe erfolgt in folgender Weise:
auf die durchsichtige Abdeckung A - Abb. 19 einwir-
ken, so dass die interne Feder B zusammengedrückt
wird, dann die Gruppe nach außen herausziehen;
den Lampensockel C gegen dem Uhrzeigersinn dre-
hen, die mit Druck eingesetzte Lampe D herauszie-
hen und austauschen;
den Lampensockel C wieder in die durchsichtige Ab-
deckung einsetzen und im Uhrzeigersinn drehen;
die Gruppe wieder einsetzen, wobei die interne Feder
B hörbar einrasten muss.
Abb. 18L0E0157mAbb. 19L0E0158m

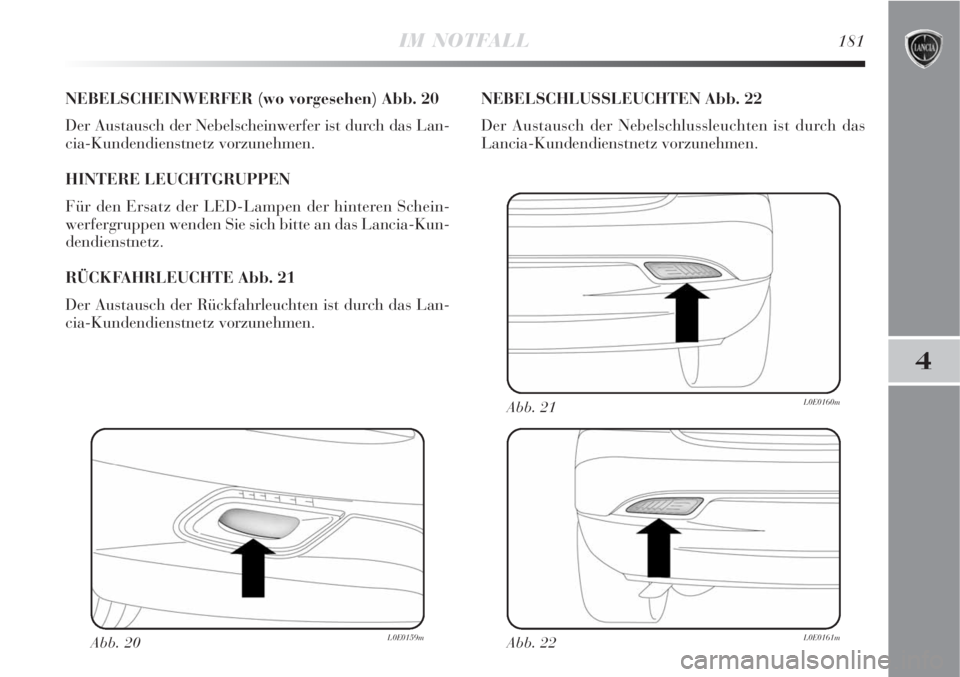

IM NOTFALL181
4
NEBELSCHEINWERFER (wo vorgesehen) Abb. 20
Der Austausch der Nebelscheinwerfer ist durch das Lan-
cia-Kundendienstnetz vorzunehmen.
HINTERE LEUCHTGRUPPEN
Für den Ersatz der LED-Lampen der hinteren Schein-
werfergruppen wenden Sie sich bitte an das Lancia-Kun-
dendienstnetz.
RÜCKFAHRLEUCHTE Abb. 21
Der Austausch der Rückfahrleuchten ist durch das Lan-
cia-Kundendienstnetz vorzunehmen.NEBELSCHLUSSLEUCHTEN Abb. 22
Der Austausch der Nebelschlussleuchten ist durch das
Lancia-Kundendienstnetz vorzunehmen.
Abb. 20L0E0159mAbb. 22L0E0161m
Abb. 21L0E0160m

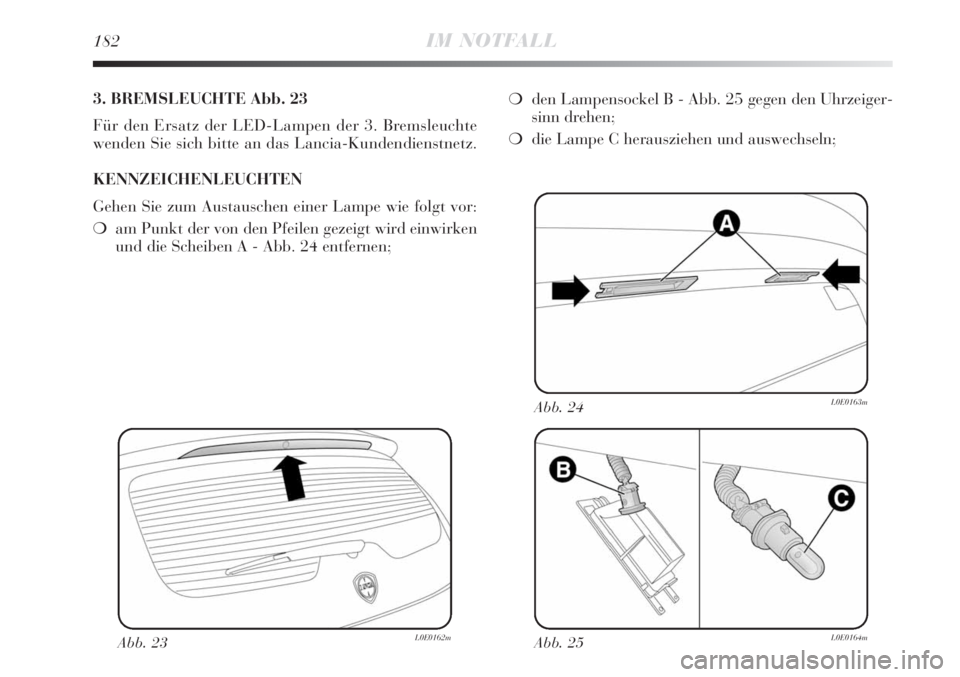

182IM NOTFALL
3. BREMSLEUCHTE Abb. 23
Für den Ersatz der LED-Lampen der 3. Bremsleuchte
wenden Sie sich bitte an das Lancia-Kundendienstnetz.
KENNZEICHENLEUCHTEN
Gehen Sie zum Austauschen einer Lampe wie folgt vor:
am Punkt der von den Pfeilen gezeigt wird einwirken
und die Scheiben A - Abb. 24 entfernen;
Abb. 23L0E0162mAbb. 25L0E0164m
Abb. 24L0E0163m
den Lampensockel B - Abb. 25 gegen den Uhrzeiger-
sinn drehen;
die Lampe C herausziehen und auswechseln;

IM NOTFALL183
4
Abb. 27L0E0166m
Abb. 26L0E0165m
AUSWECHSELN DER LAMPE BEI
EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe den Abschnitt
“Lampenarten”.VORDERE DECKENLEUCHTE
Zum Auswechseln der Lampe wie folgt vorgehen:
auf die von den Pfeilen angegebenen Punkte einwir-
ken, und die Innenleuchte A-Abb. 26 entfernen;
die Schutzklappe B-Abb. 27 öffnen;
die Lampen C aus den Seitenkontakten lösen, aus-
wechseln und sicherstellen, dass die neuen Lampen
korrekt zwischen den Kontakten blockiert sind;
die Klappe B-Abb. 27 wieder schließen, und die In-
nenleuchte A-Abb. 26 in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung erfolgt ist.
