2008 YAMAHA YZ450F Betriebsanleitungen (in German)

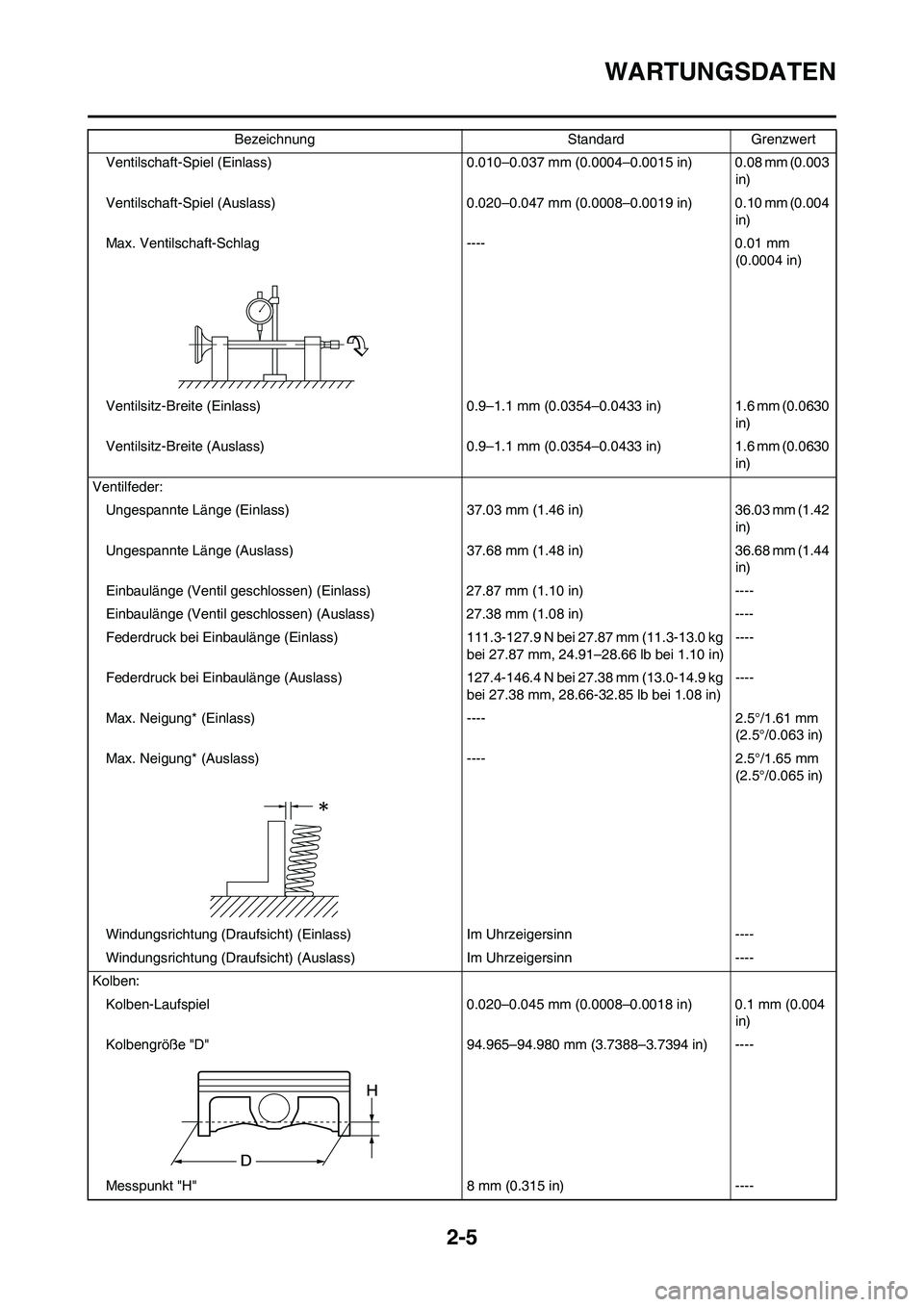

2-5
WARTUNGSDATEN
Ventilschaft-Spiel (Einlass) 0.010–0.037 mm (0.0004–0.0015 in) 0.08 mm (0.003
in)
Ventilschaft-Spiel (Auslass) 0.020–0.047 mm (0.0008–0.0019 in) 0.10 mm (0.004
in)
Max. Ventilschaft-Schlag ---- 0.01 mm
(0.0004 in)
Ventilsitz-Breite (Einlass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilsitz-Breite (Auslass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilfeder:
Ungespannte Länge (Einlass) 37.03 mm (1.46 in) 36.03 mm (1.42
in)
Ungespannte Länge (Auslass) 37.68 mm (1.48 in) 36.68 mm (1.44
in)
Einbaulänge (Ventil geschlossen) (Einlass) 27.87 mm (1.10 in) ----
Einbaulänge (Ventil geschlossen) (Auslass) 27.38 mm (1.08 in) ----
Federdruck bei Einbaulänge (Einlass) 111.3-127.9 N bei 27.87 mm (11.3-13.0 kg
bei 27.87 mm, 24.91–28.66 lb bei 1.10 in)----
Federdruck bei Einbaulänge (Auslass) 127.4-146.4 N bei 27.38 mm (13.0-14.9 kg
bei 27.38 mm, 28.66-32.85 lb bei 1.08 in)----
Max. Neigung* (Einlass) ---- 2.5°/1.61 mm
(2.5°/0.063 in)
Max. Neigung* (Auslass) ---- 2.5°/1.65 mm
(2.5°/0.065 in)
Windungsrichtung (Draufsicht) (Einlass) Im Uhrzeigersinn ----
Windungsrichtung (Draufsicht) (Auslass) Im Uhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0.020–0.045 mm (0.0008–0.0018 in) 0.1 mm (0.004
in)
Kolbengröße "D" 94.965–94.980 mm (3.7388–3.7394 in) ----
Messpunkt "H" 8 mm (0.315 in) ----Bezeichnung Standard Grenzwert

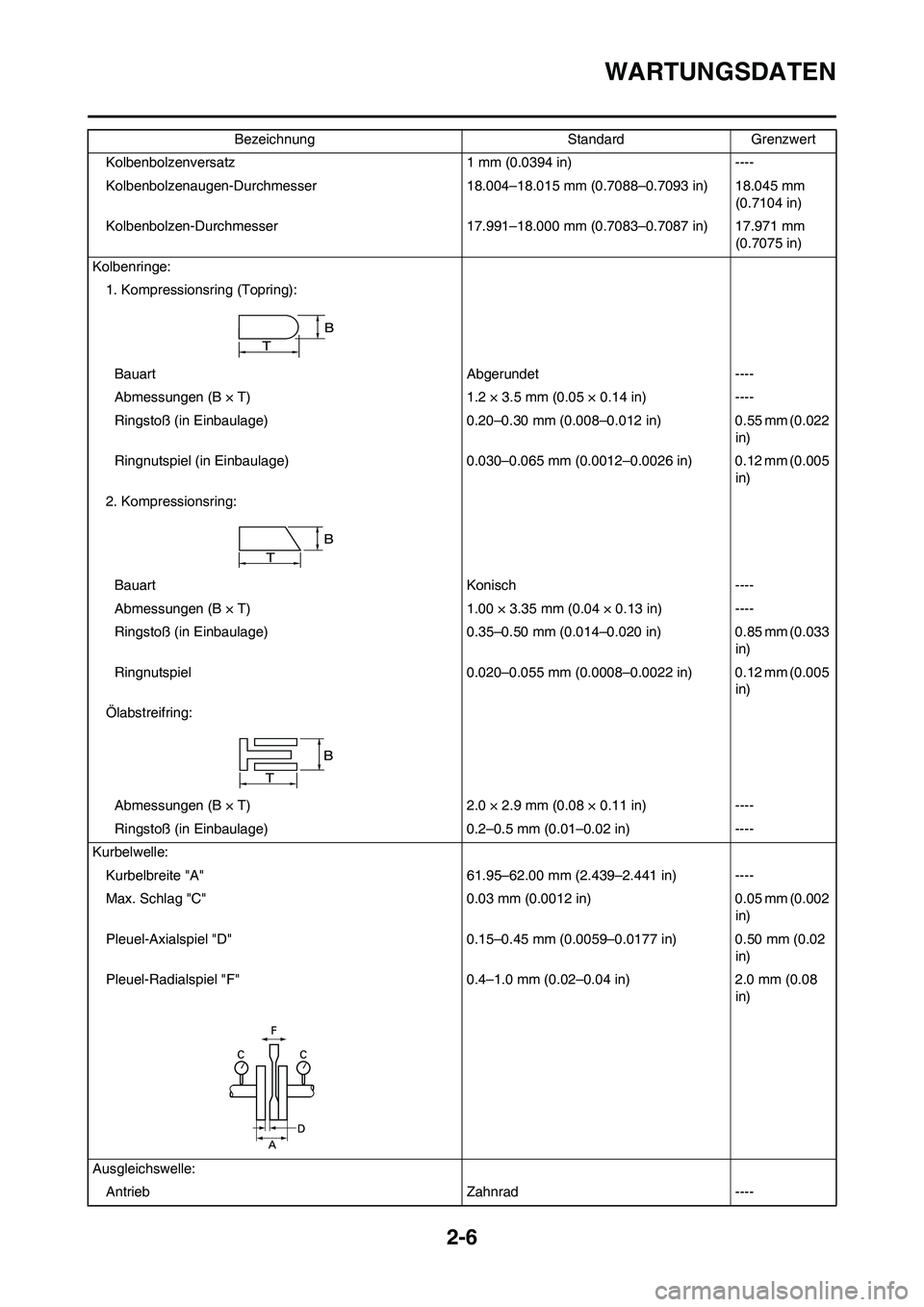

2-6
WARTUNGSDATEN
Kolbenbolzenversatz 1 mm (0.0394 in) ----
Kolbenbolzenaugen-Durchmesser 18.004–18.015 mm (0.7088–0.7093 in) 18.045 mm
(0.7104 in)
Kolbenbolzen-Durchmesser 17.991–18.000 mm (0.7083–0.7087 in) 17.971 mm
(0.7075 in)
Kolbenringe:
1. Kompressionsring (Topring):
Bauart Abgerundet ----
Abmessungen (B × T) 1.2 × 3.5 mm (0.05 × 0.14 in) ----
Ringstoß (in Einbaulage) 0.20–0.30 mm (0.008–0.012 in) 0.55 mm (0.022
in)
Ringnutspiel (in Einbaulage) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
2. Kompressionsring:
Bauart Konisch ----
Abmessungen (B × T) 1.00 × 3.35 mm (0.04 × 0.13 in) ----
Ringstoß (in Einbaulage) 0.35–0.50 mm (0.014–0.020 in) 0.85 mm (0.033
in)
Ringnutspiel 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Ölabstreifring:
Abmessungen (B × T) 2.0 × 2.9 mm (0.08 × 0.11 in) ----
Ringstoß (in Einbaulage) 0.2–0.5 mm (0.01–0.02 in) ----
Kurbelwelle:
Kurbelbreite "A" 61.95–62.00 mm (2.439–2.441 in) ----
Max. Schlag "C" 0.03 mm (0.0012 in) 0.05 mm (0.002
in)
Pleuel-Axialspiel "D" 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Pleuel-Radialspiel "F" 0.4–1.0 mm (0.02–0.04 in) 2.0 mm (0.08
in)
Ausgleichswelle:
Antrieb Zahnrad ----Bezeichnung Standard Grenzwert

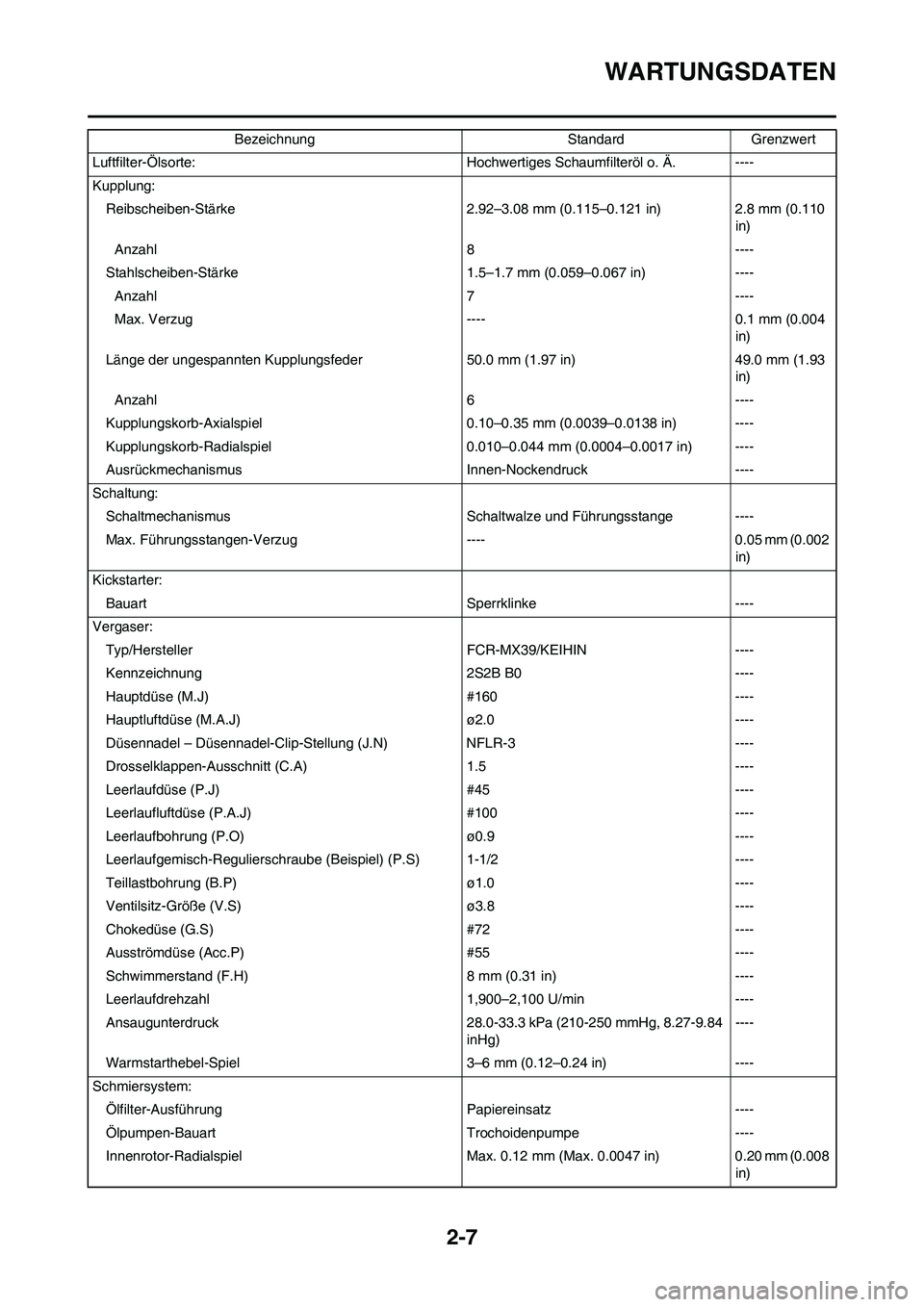

2-7
WARTUNGSDATEN
Luftfilter-Ölsorte: Hochwertiges Schaumfilteröl o. Ä. ----
Kupplung:
Reibscheiben-Stärke 2.92–3.08 mm (0.115–0.121 in) 2.8 mm (0.110
in)
Anzahl 8 ----
Stahlscheiben-Stärke 1.5–1.7 mm (0.059–0.067 in) ----
Anzahl 7 ----
Max. Verzug ---- 0.1 mm (0.004
in)
Länge der ungespannten Kupplungsfeder 50.0 mm (1.97 in) 49.0 mm (1.93
in)
Anzahl 6 ----
Kupplungskorb-Axialspiel 0.10–0.35 mm (0.0039–0.0138 in) ----
Kupplungskorb-Radialspiel 0.010–0.044 mm (0.0004–0.0017 in) ----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungsstange ----
Max. Führungsstangen-Verzug ---- 0.05 mm (0.002
in)
Kickstarter:
Bauart Sperrklinke ----
Vergaser:
Typ/Hersteller FCR-MX39/KEIHIN ----
Kennzeichnung 2S2B B0 ----
Hauptdüse (M.J) #160 ----
Hauptluftdüse (M.A.J) ø2.0 ----
Düsennadel – Düsennadel-Clip-Stellung (J.N) NFLR-3 ----
Drosselklappen-Ausschnitt (C.A) 1.5 ----
Leerlaufdüse (P.J) #45 ----
Leerlaufluftdüse (P.A.J) #100 ----
Leerlaufbohrung (P.O) ø0.9 ----
Leerlaufgemisch-Regulierschraube (Beispiel) (P.S) 1-1/2 ----
Teillastbohrung (B.P) ø1.0 ----
Ventilsitz-Größe (V.S) ø3.8 ----
Chokedüse (G.S) #72 ----
Ausströmdüse (Acc.P) #55 ----
Schwimmerstand (F.H) 8 mm (0.31 in) ----
Leerlaufdrehzahl 1,900–2,100 U/min ----
Ansaugunterdruck 28.0-33.3 kPa (210-250 mmHg, 8.27-9.84
inHg)----
Warmstarthebel-Spiel 3–6 mm (0.12–0.24 in) ----
Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel Max. 0.12 mm (Max. 0.0047 in) 0.20 mm (0.008
in) Bezeichnung Standard Grenzwert

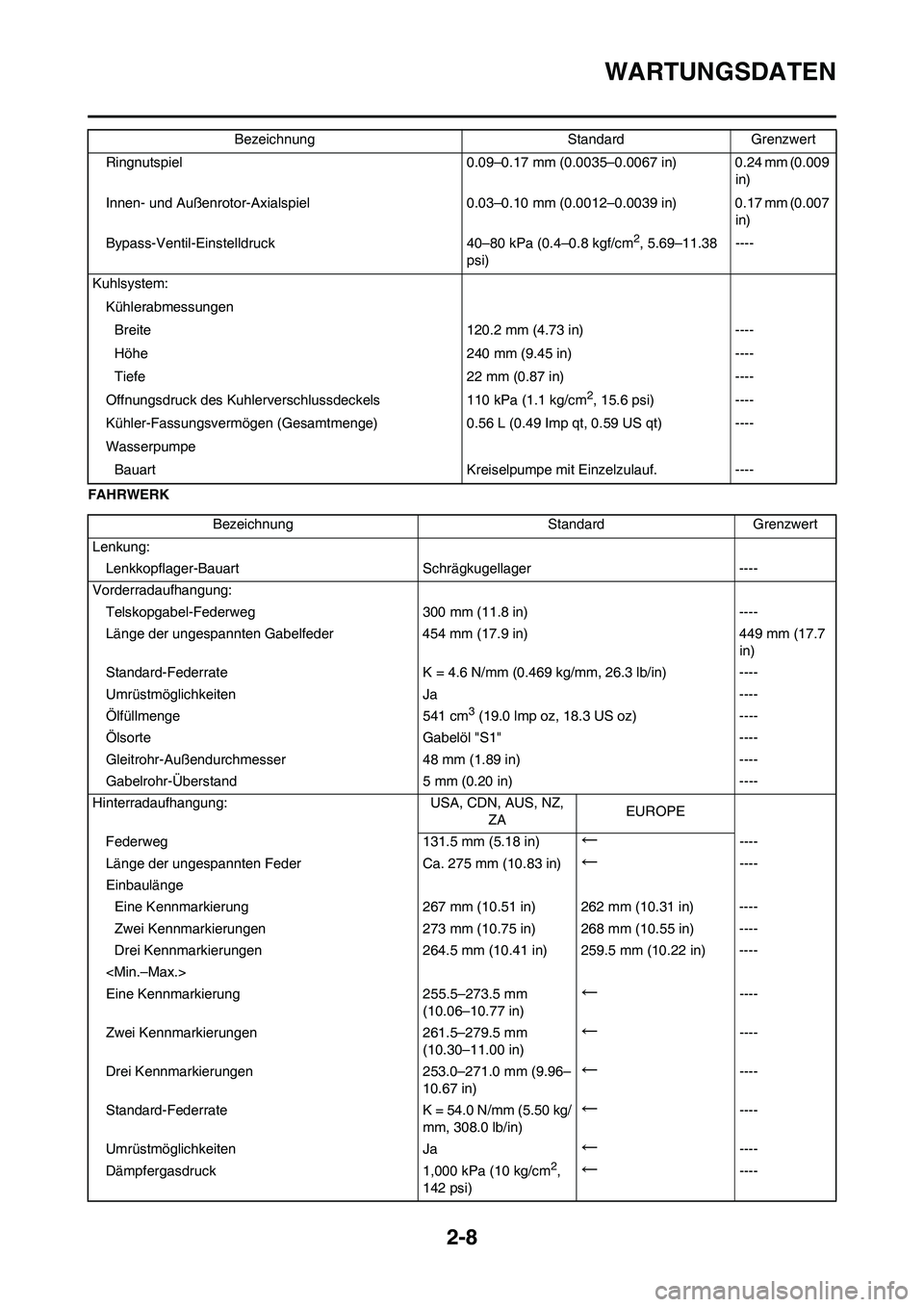

2-8
WARTUNGSDATEN
FAHRWERKRingnutspiel 0.09–0.17 mm (0.0035–0.0067 in) 0.24 mm (0.009
in)
Innen- und Außenrotor-Axialspiel 0.03–0.10 mm (0.0012–0.0039 in) 0.17 mm (0.007
in)
Bypass-Ventil-Einstelldruck 40–80 kPa (0.4–0.8 kgf/cm
2, 5.69–11.38
psi)----
Kuhlsystem:
Kühlerabmessungen
Breite 120.2 mm (4.73 in) ----
Höhe 240 mm (9.45 in) ----
Tiefe 22 mm (0.87 in) ----
Offnungsdruck des Kuhlerverschlussdeckels 110 kPa (1.1 kg/cm
2, 15.6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge) 0.56 L (0.49 Imp qt, 0.59 US qt) ----
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf. ----Bezeichnung Standard Grenzwert
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhangung:
Telskopgabel-Federweg 300 mm (11.8 in) ----
Länge der ungespannten Gabelfeder 454 mm (17.9 in) 449 mm (17.7
in)
Standard-Federrate K = 4.6 N/mm (0.469 kg/mm, 26.3 lb/in) ----
Umrüstmöglichkeiten Ja ----
Ölfüllmenge 541 cm
3 (19.0 lmp oz, 18.3 US oz) ----
Ölsorte Gabelöl "S1" ----
Gleitrohr-Außendurchmesser 48 mm (1.89 in) ----
Gabelrohr-Überstand 5 mm (0.20 in) ----
Hinterradaufhangung: USA, CDN, AUS, NZ,
ZAEUROPE
Federweg 131.5 mm (5.18 in)
←----
Länge der ungespannten Feder Ca. 275 mm (10.83 in)
←----
Einbaulänge
Eine Kennmarkierung 267 mm (10.51 in) 262 mm (10.31 in) ----
Zwei Kennmarkierungen 273 mm (10.75 in) 268 mm (10.55 in) ----
Drei Kennmarkierungen 264.5 mm (10.41 in) 259.5 mm (10.22 in) ----

Eine Kennmarkierung 255.5–273.5 mm
(10.06–10.77 in)
←----
Zwei Kennmarkierungen 261.5–279.5 mm
(10.30–11.00 in)
←----
Drei Kennmarkierungen 253.0–271.0 mm (9.96–
10.67 in)
←----
Standard-Federrate K = 54.0 N/mm (5.50 kg/
mm, 308.0 lb/in)
←----
Umrüstmöglichkeiten Ja
←----
Dämpfergasdruck 1,000 kPa (10 kg/cm
2,
142 psi)←----

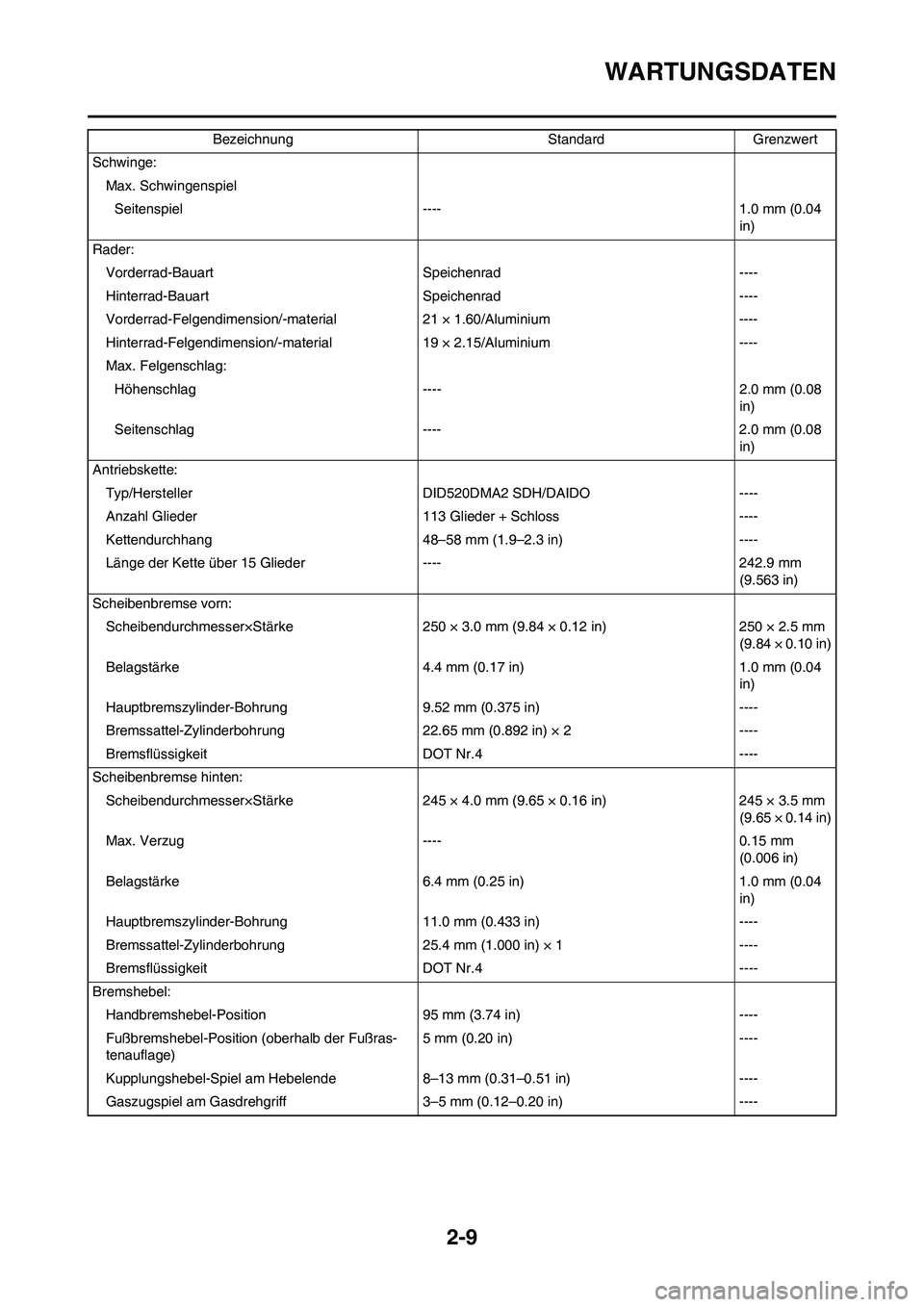

2-9
WARTUNGSDATEN
Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1.0 mm (0.04
in)
Rader:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-material 21 × 1.60/Aluminium ----
Hinterrad-Felgendimension/-material 19 × 2.15/Aluminium ----
Max. Felgenschlag:
Höhenschlag ---- 2.0 mm (0.08
in)
Seitenschlag ---- 2.0 mm (0.08
in)
Antriebskette:
Typ/Hersteller DID520DMA2 SDH/DAIDO ----
Anzahl Glieder 113 Glieder + Schloss ----
Kettendurchhang 48–58 mm (1.9–2.3 in) ----
Länge der Kette über 15 Glieder ---- 242.9 mm
(9.563 in)
Scheibenbremse vorn:
Scheibendurchmesser×Stärke 250 × 3.0 mm (9.84 × 0.12 in) 250 × 2.5 mm
(9.84 × 0.10 in)
Belagstärke 4.4 mm (0.17 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 9.52 mm (0.375 in) ----
Bremssattel-Zylinderbohrung 22.65 mm (0.892 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----
Scheibenbremse hinten:
Scheibendurchmesser×Stärke 245 × 4.0 mm (9.65 × 0.16 in) 245 × 3.5 mm
(9.65 × 0.14 in)
Max. Verzug ---- 0.15 mm
(0.006 in)
Belagstärke 6.4 mm (0.25 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 11.0 mm (0.433 in) ----
Bremssattel-Zylinderbohrung 25.4 mm (1.000 in) × 1 ----
Bremsflüssigkeit DOT Nr.4 ----
Bremshebel:
Handbremshebel-Position 95 mm (3.74 in) ----
Fußbremshebel-Position (oberhalb der Fußras-
tenauflage)5 mm (0.20 in) ----
Kupplungshebel-Spiel am Hebelende 8–13 mm (0.31–0.51 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0.12–0.20 in) ----Bezeichnung Standard Grenzwert

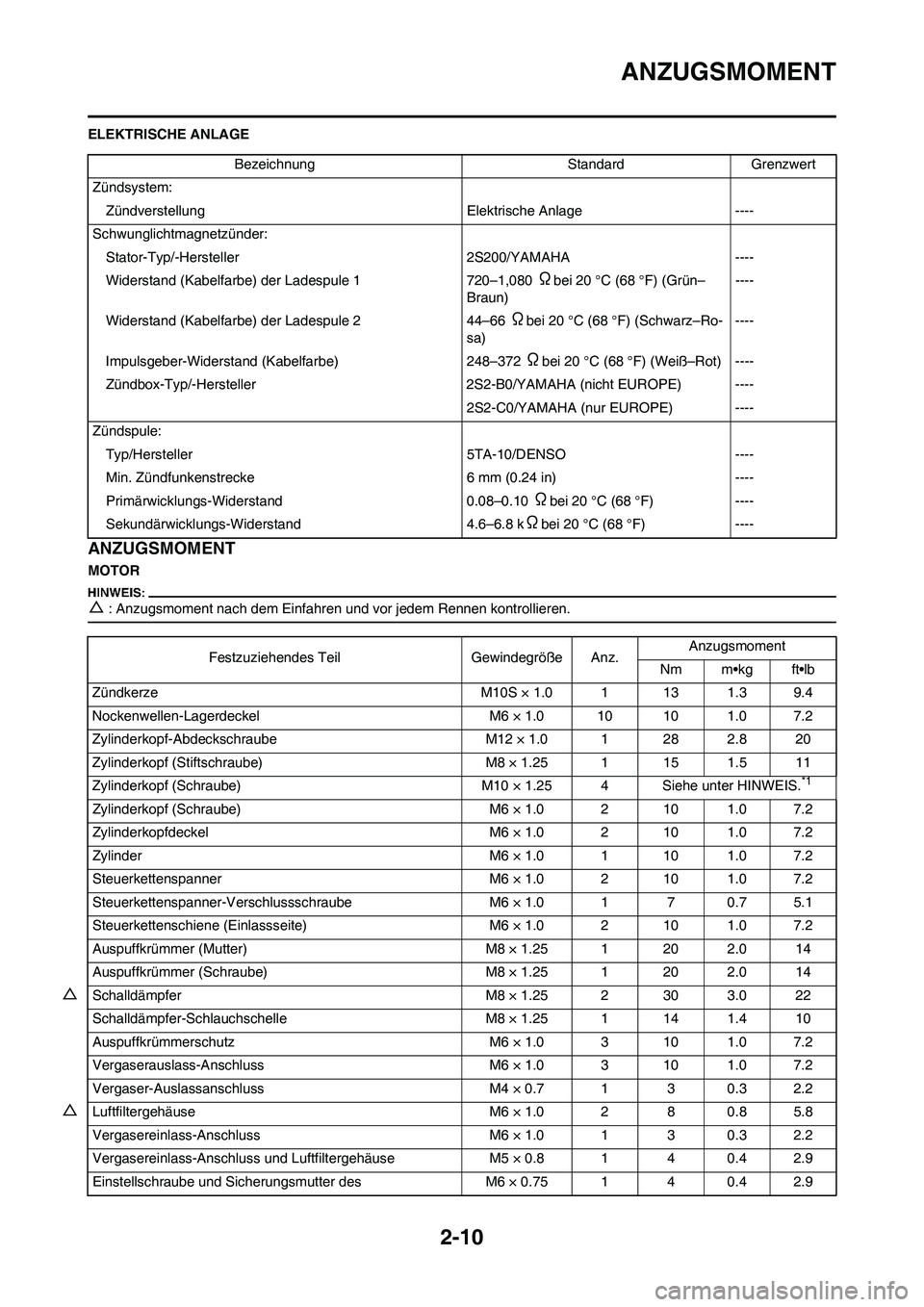

2-10
ANZUGSMOMENT
ELEKTRISCHE ANLAGE
ANZUGSMOMENT
MOTOR
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrische Anlage ----
Schwunglichtmagnetzünder:
Stator-Typ/-Hersteller 2S200/YAMAHA ----
Widerstand (Kabelfarbe) der Ladespule 1 720–1,080
Ωbei 20 °C (68 °F) (Grün–
Braun)----
Widerstand (Kabelfarbe) der Ladespule 2 44–66
Ωbei 20 °C (68 °F) (Schwarz–Ro-
sa)----
Impulsgeber-Widerstand (Kabelfarbe) 248–372
Ωbei 20 °C (68 °F) (Weiß–Rot) ----
Zündbox-Typ/-Hersteller 2S2-B0/YAMAHA (nicht EUROPE) ----
2S2-C0/YAMAHA (nur EUROPE) ----
Zündspule:
Typ/Hersteller 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0.24 in) ----
Primärwicklungs-Widerstand 0.08–0.10
Ωbei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4.6–6.8 k
Ωbei 20 °C (68 °F) ----
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Zündkerze M10S × 1.0 1 13 1.3 9.4
Nockenwellen-Lagerdeckel M6 × 1.0 10 10 1.0 7.2
Zylinderkopf-Abdeckschraube M12 × 1.0 1 28 2.8 20
Zylinderkopf (Stiftschraube) M8 × 1.25 1 15 1.5 11
Zylinderkopf (Schraube) M10 × 1.25 4 Siehe unter HINWEIS.
*1
Zylinderkopf (Schraube) M6 × 1.0 2 10 1.0 7.2
Zylinderkopfdeckel M6 × 1.0 2 10 1.0 7.2
Zylinder M6 × 1.0 1 10 1.0 7.2
Steuerkettenspanner M6 × 1.0 2 10 1.0 7.2
Steuerkettenspanner-Verschlussschraube M6 × 1.0 1 7 0.7 5.1
Steuerkettenschiene (Einlassseite) M6 × 1.0 2 10 1.0 7.2
Auspuffkrümmer (Mutter) M8 × 1.25 1 20 2.0 14
Auspuffkrümmer (Schraube) M8 × 1.25 1 20 2.0 14
△Schalldämpfer M8 × 1.25 2 30 3.0 22
Schalldämpfer-Schlauchschelle M8 × 1.25 1 14 1.4 10
Auspuffkrümmerschutz M6 × 1.0 3 10 1.0 7.2
Vergaserauslass-Anschluss M6 × 1.0 3 10 1.0 7.2
Vergaser-Auslassanschluss M4 × 0.7 1 3 0.3 2.2
△Luftfiltergehäuse M6 × 1.0 2 8 0.8 5.8
Vergasereinlass-Anschluss M6 × 1.0 1 3 0.3 2.2
Vergasereinlass-Anschluss und Luftfiltergehäuse M5 × 0.8 1 4 0.4 2.9
Einstellschraube und Sicherungsmutter des M6 × 0.75 1 4 0.4 2.9

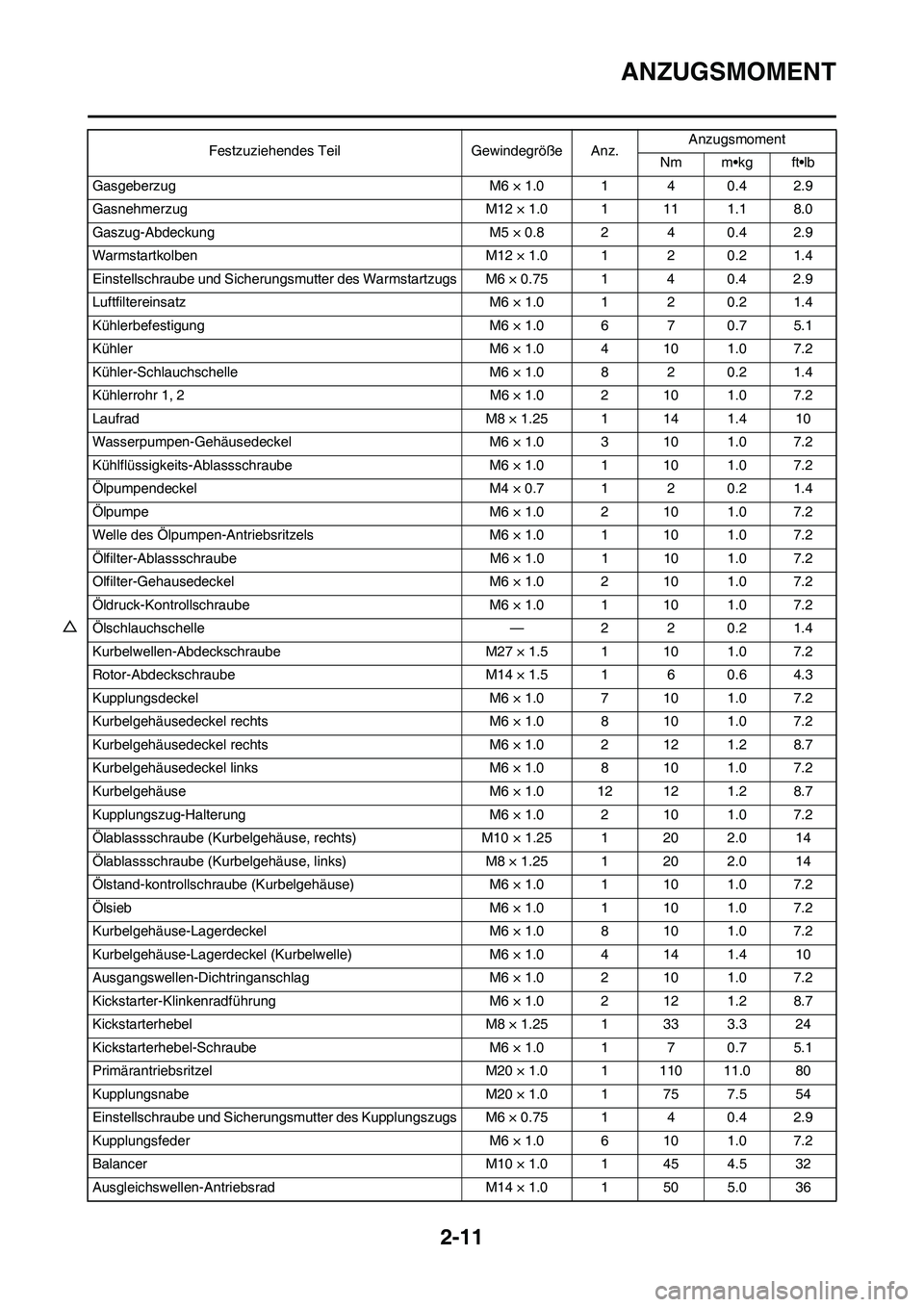

2-11
ANZUGSMOMENT
Gasgeberzug M6 × 1.0 1 4 0.4 2.9
Gasnehmerzug M12 × 1.0 1 11 1.1 8.0
Gaszug-Abdeckung M5 × 0.8 2 4 0.4 2.9
Warmstartkolben M12 × 1.0 1 2 0.2 1.4
Einstellschraube und Sicherungsmutter des Warmstartzugs M6 × 0.75 1 4 0.4 2.9
Luftfiltereinsatz M6 × 1.0 1 2 0.2 1.4
Kühlerbefestigung M6 × 1.0 6 7 0.7 5.1
Kühler M6 × 1.0 4 10 1.0 7.2
Kühler-Schlauchschelle M6 × 1.0 8 2 0.2 1.4
Kühlerrohr 1, 2 M6 × 1.0 2 10 1.0 7.2
Laufrad M8 × 1.25 1 14 1.4 10
Wasserpumpen-Gehäusedeckel M6 × 1.0 3 10 1.0 7.2
Kühlflüssigkeits-Ablassschraube M6 × 1.0 1 10 1.0 7.2
Ölpumpendeckel M4 × 0.7 1 2 0.2 1.4
Ölpumpe M6 × 1.0 2 10 1.0 7.2
Welle des Ölpumpen-Antriebsritzels M6 × 1.0 1 10 1.0 7.2
Ölfilter-Ablassschraube M6 × 1.0 1 10 1.0 7.2
Olfilter-Gehausedeckel M6 × 1.0 2 10 1.0 7.2
Öldruck-Kontrollschraube M6 × 1.0 1 10 1.0 7.2
△Ölschlauchschelle — 2 2 0.2 1.4
Kurbelwellen-Abdeckschraube M27 × 1.5 1 10 1.0 7.2
Rotor-Abdeckschraube M14 × 1.5 1 6 0.6 4.3
Kupplungsdeckel M6 × 1.0 7 10 1.0 7.2
Kurbelgehäusedeckel rechts M6 × 1.0 8 10 1.0 7.2
Kurbelgehäusedeckel rechts M6 × 1.0 2 12 1.2 8.7
Kurbelgehäusedeckel links M6 × 1.0 8 10 1.0 7.2
Kurbelgehäuse M6 × 1.0 12 12 1.2 8.7
Kupplungszug-Halterung M6 × 1.0 2 10 1.0 7.2
Ölablassschraube (Kurbelgehäuse, rechts) M10 × 1.25 1 20 2.0 14
Ölablassschraube (Kurbelgehäuse, links) M8 × 1.25 1 20 2.0 14
Ölstand-kontrollschraube (Kurbelgehäuse) M6 × 1.0 1 10 1.0 7.2
Ölsieb M6 × 1.0 1 10 1.0 7.2
Kurbelgehäuse-Lagerdeckel M6 × 1.0 8 10 1.0 7.2
Kurbelgehäuse-Lagerdeckel (Kurbelwelle) M6 × 1.0 4 14 1.4 10
Ausgangswellen-Dichtringanschlag M6 × 1.0 2 10 1.0 7.2
Kickstarter-Klinkenradführung M6 × 1.0 2 12 1.2 8.7
Kickstarterhebel M8 × 1.25 1 33 3.3 24
Kickstarterhebel-Schraube M6 × 1.0 1 7 0.7 5.1
Primärantriebsritzel M20 × 1.0 1 110 11.0 80
Kupplungsnabe M20 × 1.0 1 75 7.5 54
Einstellschraube und Sicherungsmutter des Kupplungszugs M6 × 0.75 1 4 0.4 2.9
Kupplungsfeder M6 × 1.0 6 10 1.0 7.2
Balancer M10 × 1.0 1 45 4.5 32
Ausgleichswellen-Antriebsrad M14 × 1.0 1 50 5.0 36Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb

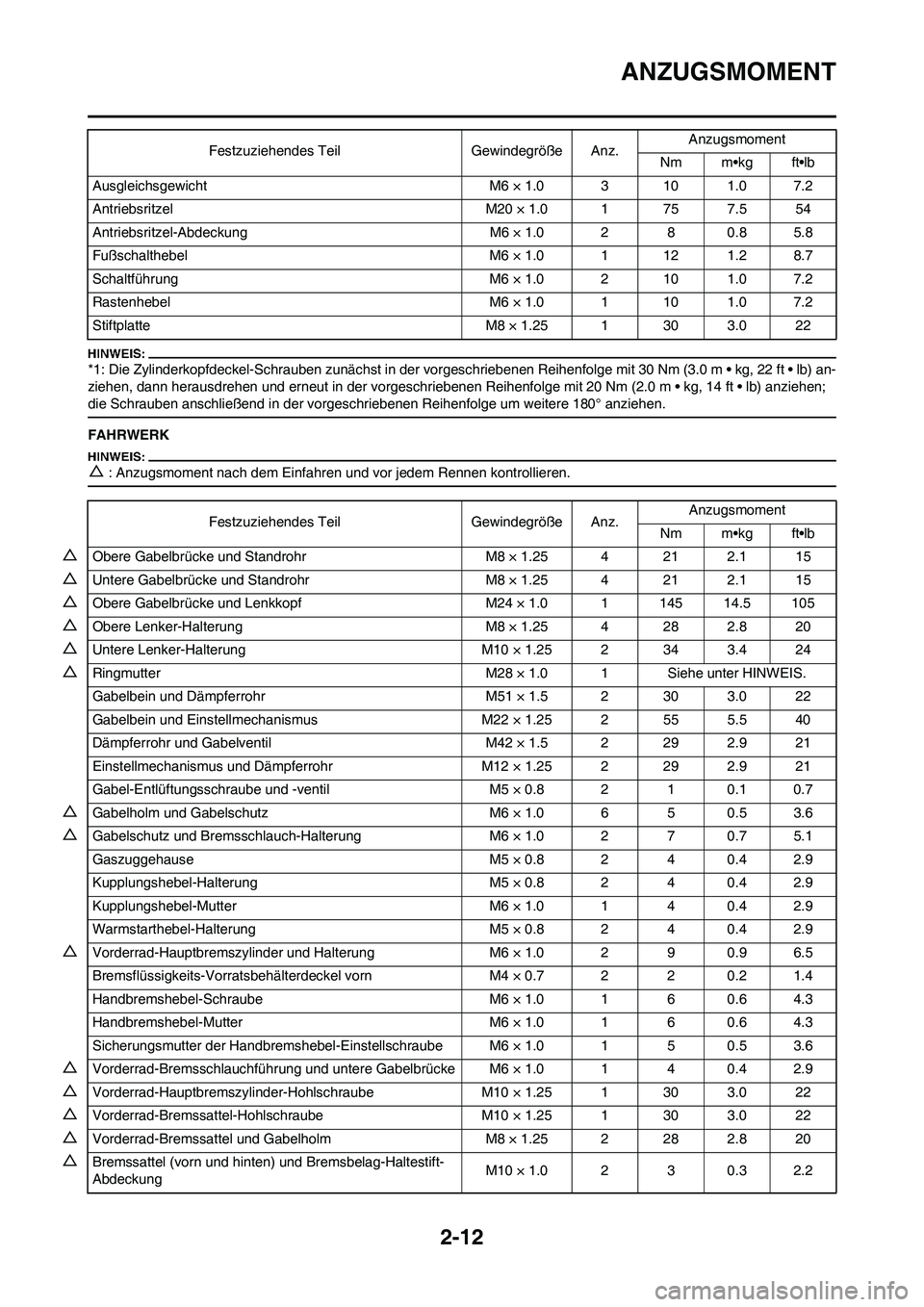

2-12
ANZUGSMOMENT
*1: Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen Reihenfolge mit 30 Nm (3.0 m • kg, 22 ft • lb) an-
ziehen, dann herausdrehen und erneut in der vorgeschriebenen Reihenfolge mit 20 Nm (2.0 m • kg, 14 ft • lb) anziehen;
die Schrauben anschließend in der vorgeschriebenen Reihenfolge um weitere 180° anziehen.
FAHRWERK
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
Ausgleichsgewicht M6 × 1.0 3 10 1.0 7.2
Antriebsritzel M20 × 1.0 1 75 7.5 54
Antriebsritzel-Abdeckung M6 × 1.0 2 8 0.8 5.8
Fußschalthebel M6 × 1.0 1 12 1.2 8.7
Schaltführung M6 × 1.0 2 10 1.0 7.2
Rastenhebel M6 × 1.0 1 10 1.0 7.2
Stiftplatte M8 × 1.25 1 30 3.0 22Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
△Obere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Untere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Obere Gabelbrücke und Lenkkopf M24 × 1.0 1 145 14.5 105
△Obere Lenker-Halterung M8 × 1.25 4 28 2.8 20
△Untere Lenker-Halterung M10 × 1.25 2 34 3.4 24
△Ringmutter M28 × 1.0 1 Siehe unter HINWEIS.
Gabelbein und Dämpferrohr M51 × 1.5 2 30 3.0 22
Gabelbein und Einstellmechanismus M22 × 1.25 2 55 5.5 40
Dämpferrohr und Gabelventil M42 × 1.5 2 29 2.9 21
Einstellmechanismus und Dämpferrohr M12 × 1.25 2 29 2.9 21
Gabel-Entlüftungsschraube und -ventil M5 × 0.8 2 1 0.1 0.7
△Gabelholm und Gabelschutz M6 × 1.0 6 5 0.5 3.6
△Gabelschutz und Bremsschlauch-Halterung M6 × 1.0 2 7 0.7 5.1
Gaszuggehause M5 × 0.8 2 4 0.4 2.9
Kupplungshebel-Halterung M5 × 0.8 2 4 0.4 2.9
Kupplungshebel-Mutter M6 × 1.0 1 4 0.4 2.9
Warmstarthebel-Halterung M5 × 0.8 2 4 0.4 2.9
△Vorderrad-Hauptbremszylinder und Halterung M6 × 1.0 2 9 0.9 6.5
Bremsflüssigkeits-Vorratsbehälterdeckel vorn M4 × 0.7 2 2 0.2 1.4
Handbremshebel-Schraube M6 × 1.0 1 6 0.6 4.3
Handbremshebel-Mutter M6 × 1.0 1 6 0.6 4.3
Sicherungsmutter der Handbremshebel-Einstellschraube M6 × 1.0 1 5 0.5 3.6
△Vorderrad-Bremsschlauchführung und untere Gabelbrücke M6 × 1.0 1 4 0.4 2.9
△Vorderrad-Hauptbremszylinder-Hohlschraube M10 × 1.25 1 30 3.0 22
△Vorderrad-Bremssattel-Hohlschraube M10 × 1.25 1 30 3.0 22
△Vorderrad-Bremssattel und Gabelholm M8 × 1.25 2 28 2.8 20
△Bremssattel (vorn und hinten) und Bremsbelag-Haltestift-
AbdeckungM10 × 1.0 2 3 0.3 2.2
