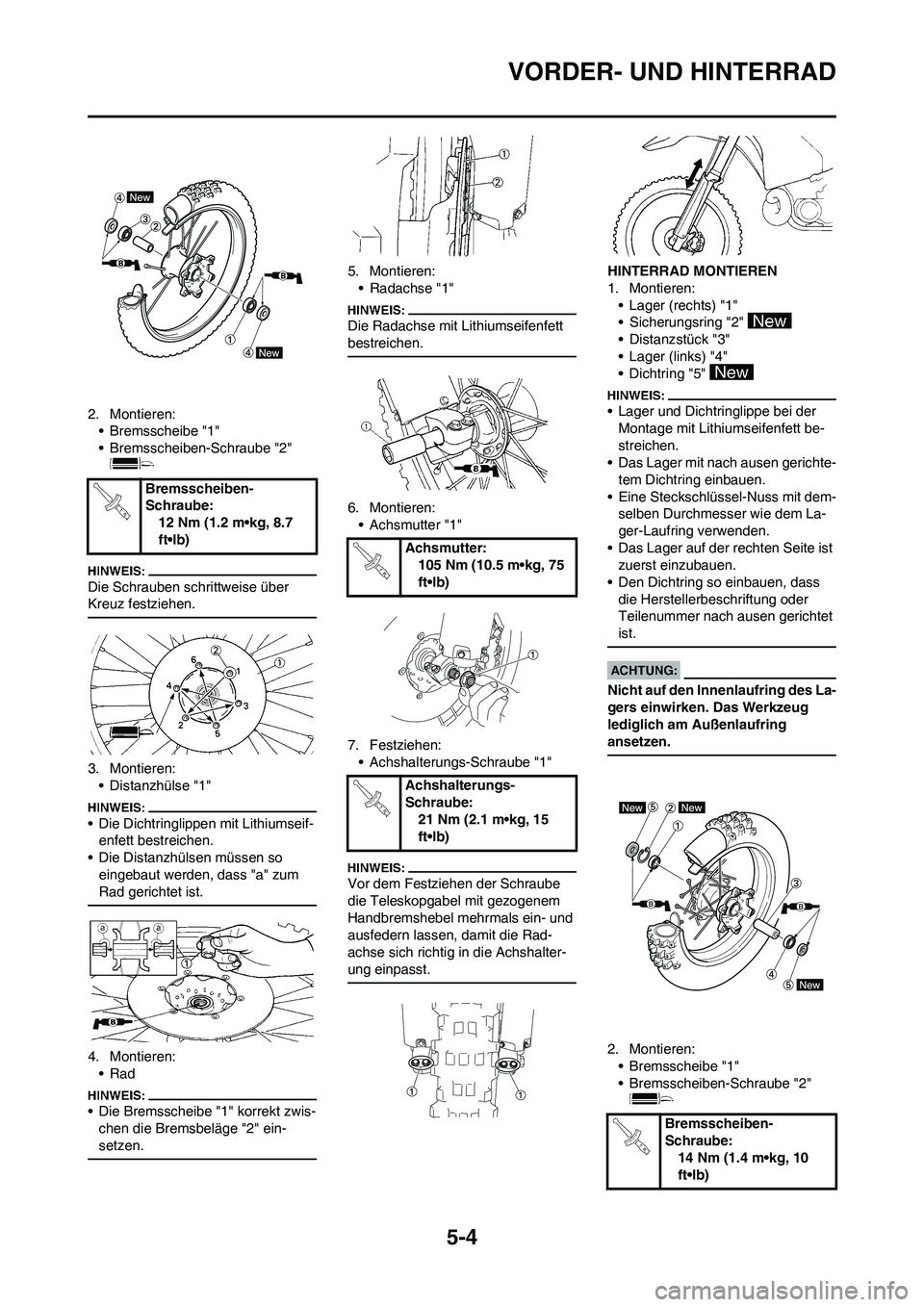

5-4
VORDER- UND HINTERRAD
2. Montieren:
•Bremsscheibe "1"
• Bremsscheiben-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
3. Montieren:
• Distanzhülse "1"
• Die Dichtringlippen mit Lithiumseif-
enfett bestreichen.
• Die Distanzhülsen müssen so
eingebaut werden, dass "a" zum
Rad gerichtet ist.
4. Montieren:
•Rad
• Die Bremsscheibe "1" korrekt zwis-
chen die Bremsbeläge "2" ein-
setzen.
5. Montieren:
• Radachse "1"
Die Radachse mit Lithiumseifenfett
bestreichen.
6. Montieren:
• Achsmutter "1"
7. Festziehen:
• Achshalterungs-Schraube "1"
Vor dem Festziehen der Schraube
die Teleskopgabel mit gezogenem
Handbremshebel mehrmals ein- und
ausfedern lassen, damit die Rad-
achse sich richtig in die Achshalter-
ung einpasst.
HINTERRAD MONTIEREN
1. Montieren:
• Lager (rechts) "1"
• Sicherungsring "2"
• Distanzstück "3"
• Lager (links) "4"
• Dichtring "5"
• Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett be-
streichen.
• Das Lager mit nach ausen gerichte-
tem Dichtring einbauen.
• Eine Steckschlüssel-Nuss mit dem-
selben Durchmesser wie dem La-
ger-Laufring verwenden.
• Das Lager auf der rechten Seite ist
zuerst einzubauen.
• Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer nach ausen gerichtet
ist.
Nicht auf den Innenlaufring des La-
gers einwirken. Das Werkzeug
lediglich am Außenlaufring
ansetzen.
2. Montieren:
•Bremsscheibe "1"
• Bremsscheiben-Schraube "2" Bremsscheiben-
Schraube:
12 Nm (1.2 m•kg, 8.7
ft•lb)
Achsmutter:
105 Nm (10.5 m•kg, 75
ft•lb)
Achshalterungs-
Schraube:
21 Nm (2.1 m•kg, 15
ft•lb)
Bremsscheiben-
Schraube:
14 Nm (1.4 m•kg, 10
ft•lb)

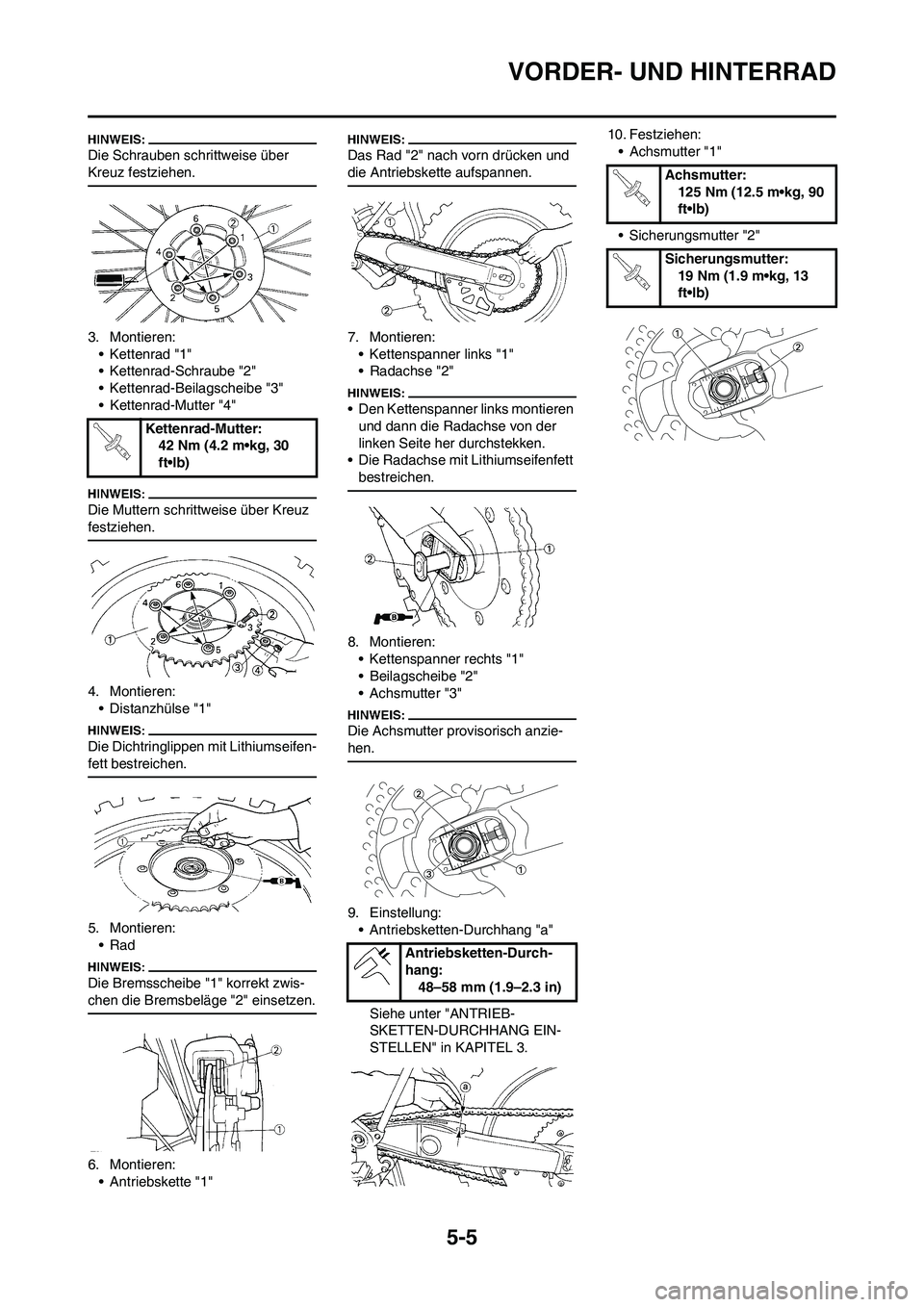

5-5
VORDER- UND HINTERRAD
Die Schrauben schrittweise über
Kreuz festziehen.
3. Montieren:
• Kettenrad "1"
• Kettenrad-Schraube "2"
• Kettenrad-Beilagscheibe "3"
• Kettenrad-Mutter "4"
Die Muttern schrittweise über Kreuz
festziehen.
4. Montieren:
• Distanzhülse "1"
Die Dichtringlippen mit Lithiumseifen-
fett bestreichen.
5. Montieren:
•Rad
Die Bremsscheibe "1" korrekt zwis-
chen die Bremsbeläge "2" einsetzen.
6. Montieren:
• Antriebskette "1"
Das Rad "2" nach vorn drücken und
die Antriebskette aufspannen.
7. Montieren:
• Kettenspanner links "1"
• Radachse "2"
• Den Kettenspanner links montieren
und dann die Radachse von der
linken Seite her durchstekken.
• Die Radachse mit Lithiumseifenfett
bestreichen.
8. Montieren:
• Kettenspanner rechts "1"
• Beilagscheibe "2"
• Achsmutter "3"
Die Achsmutter provisorisch anzie-
hen.
9. Einstellung:
• Antriebsketten-Durchhang "a"
Siehe unter "ANTRIEB-
SKETTEN-DURCHHANG EIN-
STELLEN" in KAPITEL 3.10. Festziehen:
• Achsmutter "1"
• Sicherungsmutter "2"
Kettenrad-Mutter:
42 Nm (4.2 m•kg, 30
ft•lb)
Antriebsketten-Durch-
hang:
48–58 mm (1.9–2.3 in)
Achsmutter:
125 Nm (12.5 m•kg, 90
ft•lb)
Sicherungsmutter:
19 Nm (1.9 m•kg, 13
ft•lb)

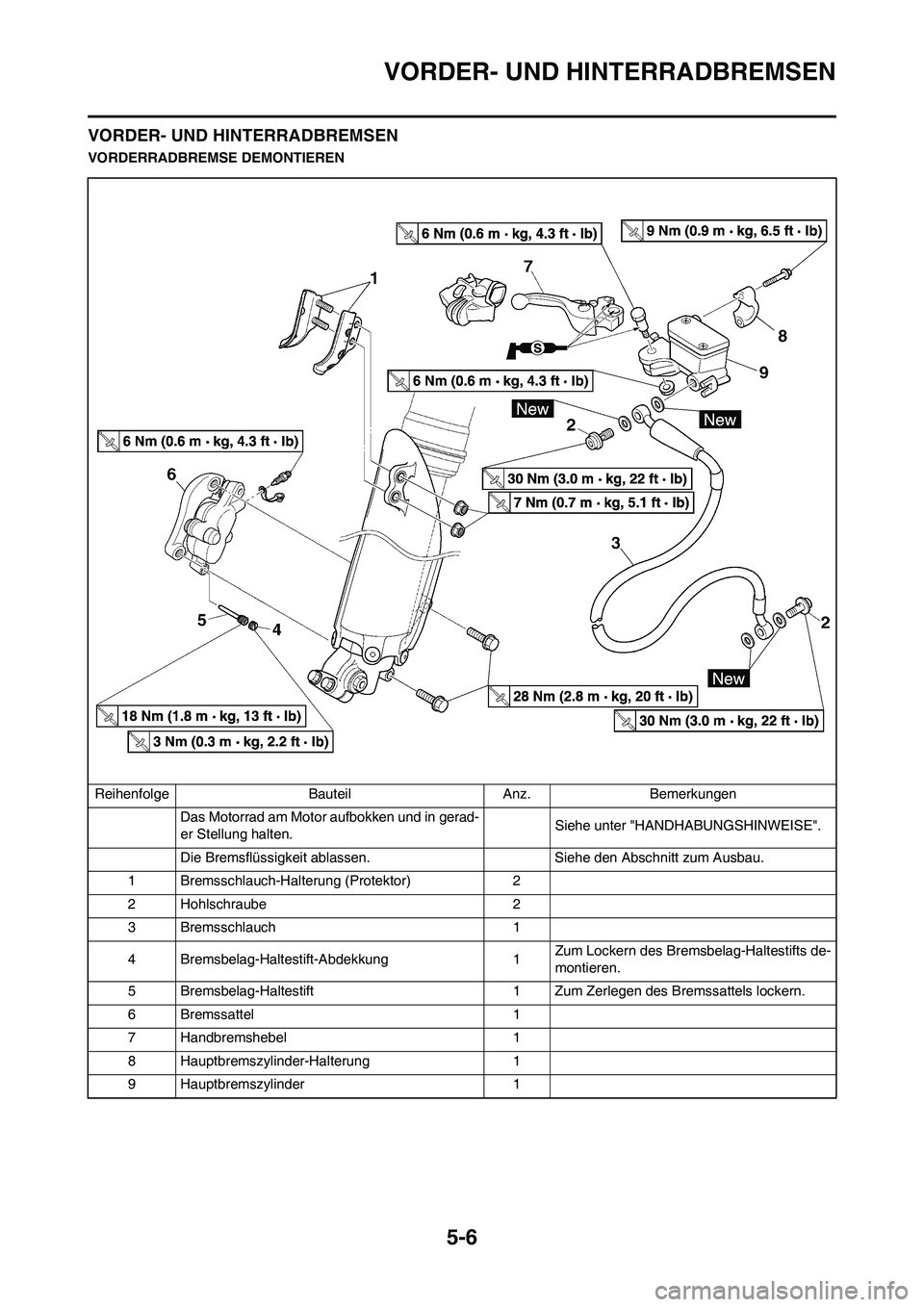

5-6
VORDER- UND HINTERRADBREMSEN
VORDER- UND HINTERRADBREMSEN
VORDERRADBREMSE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Die Bremsflüssigkeit ablassen. Siehe den Abschnitt zum Ausbau.
1 Bremsschlauch-Halterung (Protektor) 2
2 Hohlschraube 2
3Bremsschlauch 1
4 Bremsbelag-Haltestift-Abdekkung 1Zum Lockern des Bremsbelag-Haltestifts de-
montieren.
5 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
6 Bremssattel 1
7 Handbremshebel 1
8 Hauptbremszylinder-Halterung 1
9 Hauptbremszylinder 1

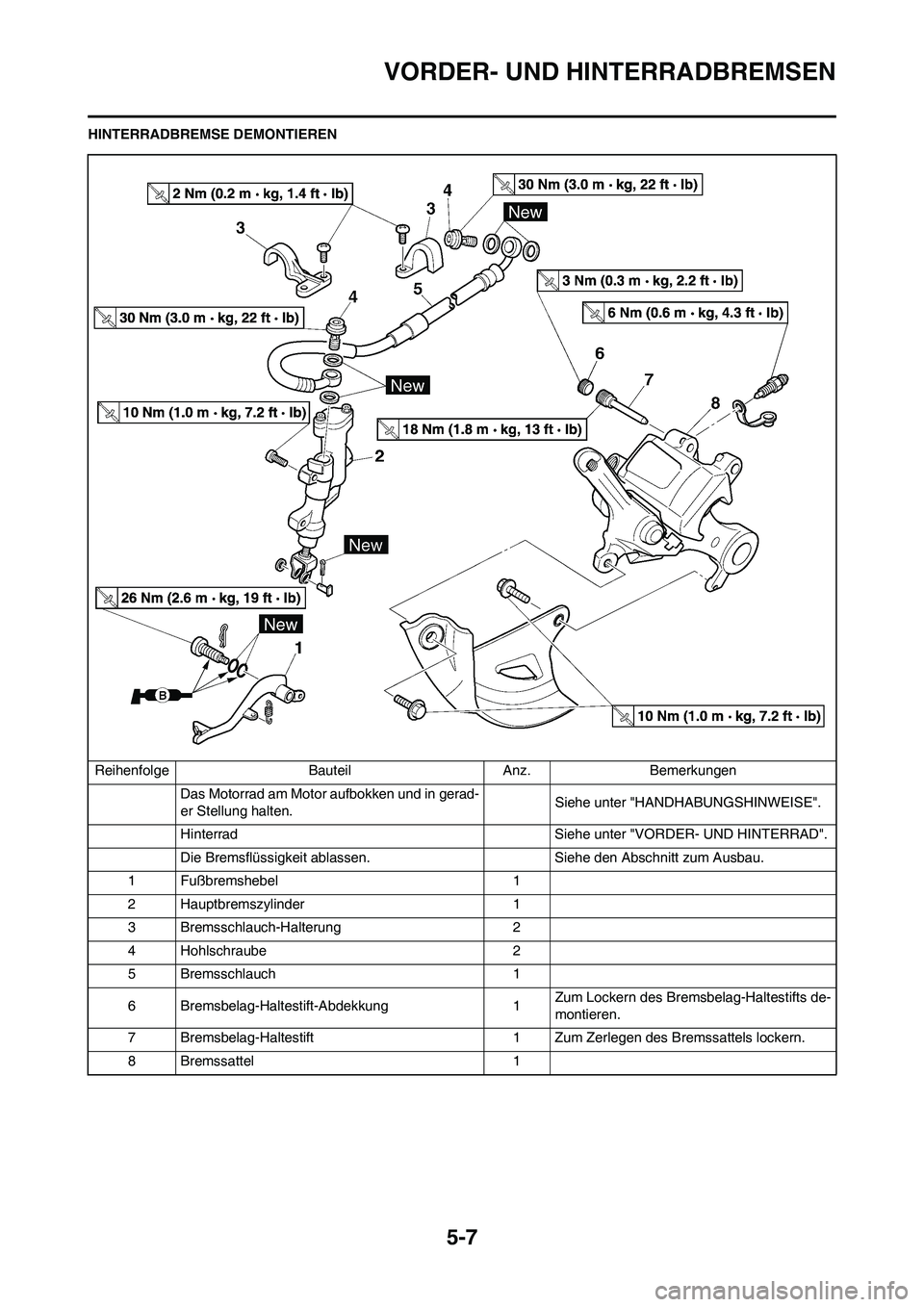

5-7
VORDER- UND HINTERRADBREMSEN
HINTERRADBREMSE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Hinterrad Siehe unter "VORDER- UND HINTERRAD".
Die Bremsflüssigkeit ablassen. Siehe den Abschnitt zum Ausbau.
1 Fußbremshebel 1
2 Hauptbremszylinder 1
3 Bremsschlauch-Halterung 2
4 Hohlschraube 2
5Bremsschlauch 1
6 Bremsbelag-Haltestift-Abdekkung 1Zum Lockern des Bremsbelag-Haltestifts de-
montieren.
7 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
8 Bremssattel 1

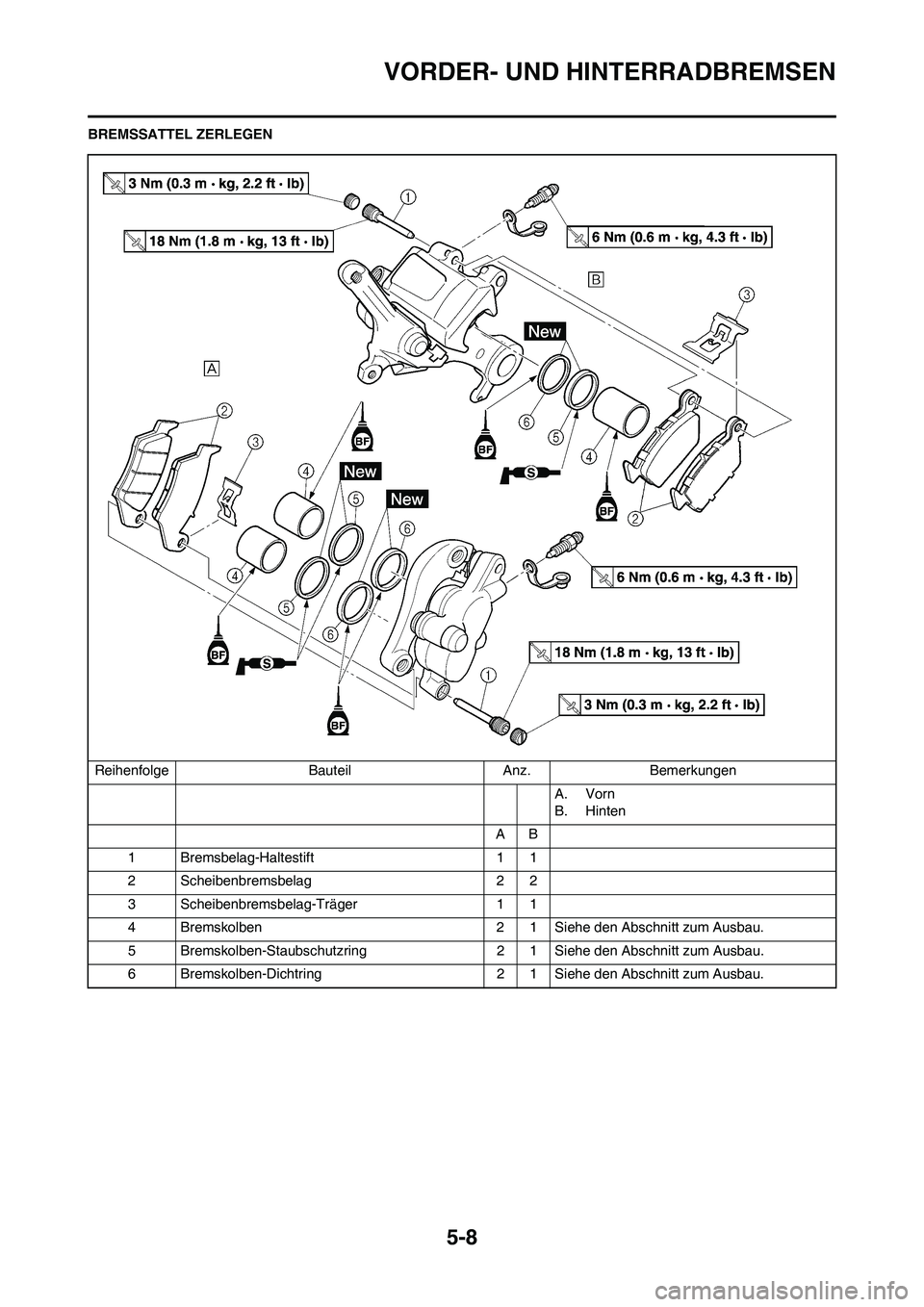

5-8
VORDER- UND HINTERRADBREMSEN
BREMSSATTEL ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
A. Vorn
B. Hinten
AB
1 Bremsbelag-Haltestift 1 1
2 Scheibenbremsbelag 2 2
3 Scheibenbremsbelag-Träger 1 1
4 Bremskolben 2 1 Siehe den Abschnitt zum Ausbau.
5 Bremskolben-Staubschutzring 2 1 Siehe den Abschnitt zum Ausbau.
6 Bremskolben-Dichtring 2 1 Siehe den Abschnitt zum Ausbau.

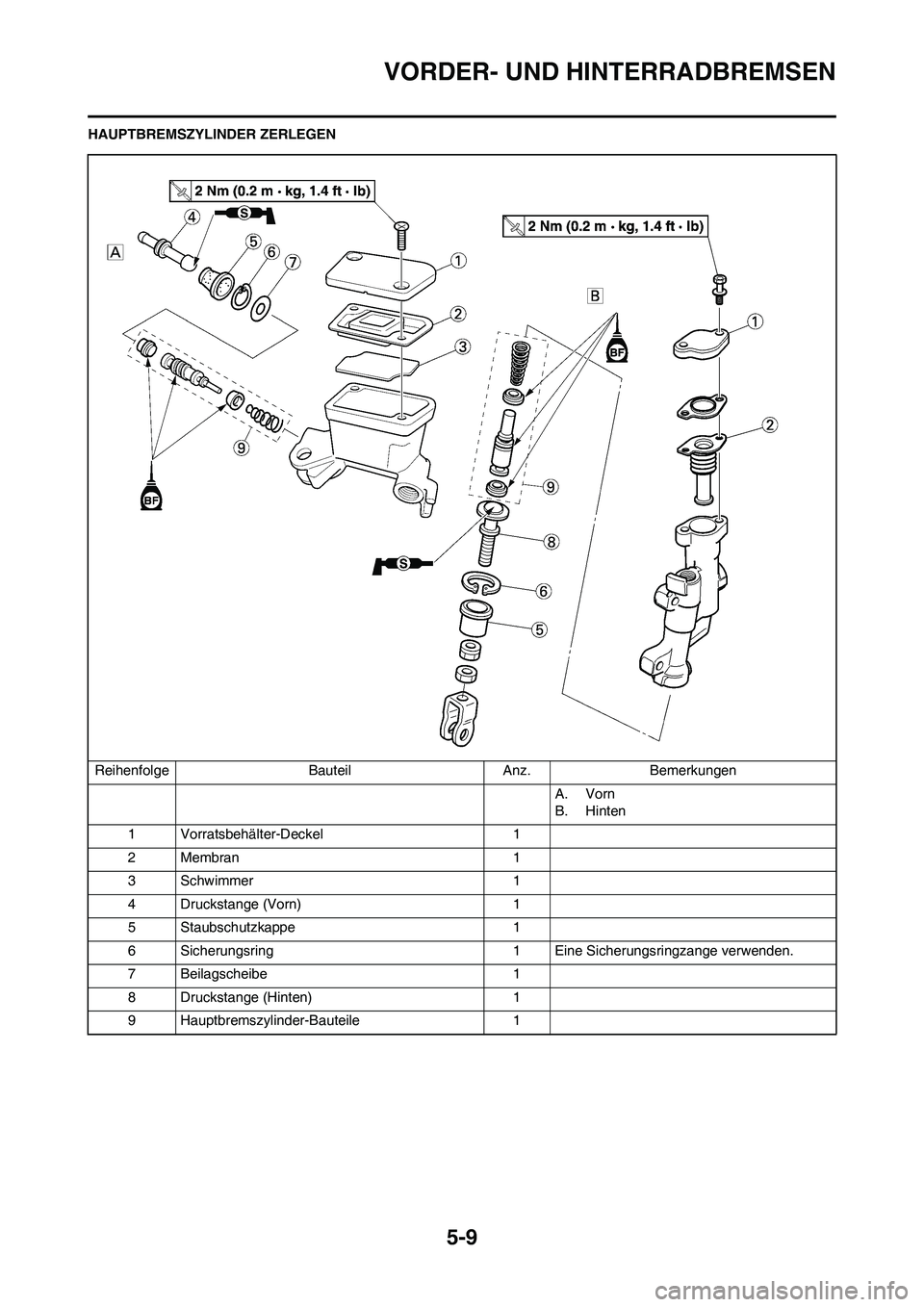

5-9
VORDER- UND HINTERRADBREMSEN
HAUPTBREMSZYLINDER ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
A. Vorn
B. Hinten
1 Vorratsbehälter-Deckel 1
2 Membran 1
3Schwimmer 1
4 Druckstange (Vorn) 1
5 Staubschutzkappe 1
6 Sicherungsring 1 Eine Sicherungsringzange verwenden.
7 Beilagscheibe 1
8 Druckstange (Hinten) 1
9 Hauptbremszylinder-Bauteile 1

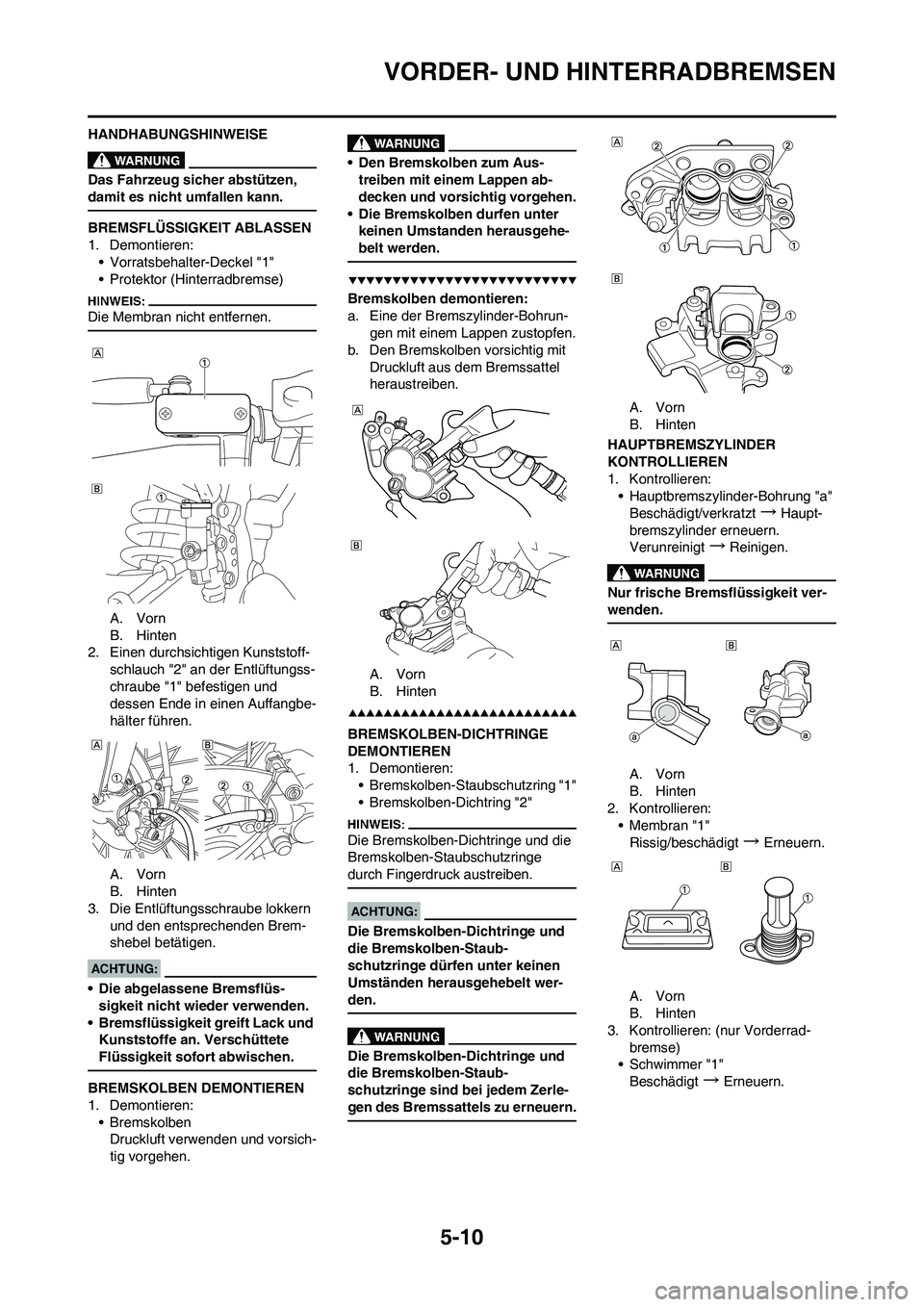

5-10
VORDER- UND HINTERRADBREMSEN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
BREMSFLÜSSIGKEIT ABLASSEN
1. Demontieren:
• Vorratsbehalter-Deckel "1"
• Protektor (Hinterradbremse)
Die Membran nicht entfernen.
A. Vorn
B. Hinten
2. Einen durchsichtigen Kunststoff-
schlauch "2" an der Entlüftungss-
chraube "1" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
A. Vorn
B. Hinten
3. Die Entlüftungsschraube lokkern
und den entsprechenden Brem-
shebel betätigen.
• Die abgelassene Bremsflüs-
sigkeit nicht wieder verwenden.
• Bremsflüssigkeit greift Lack und
Kunststoffe an. Verschüttete
Flüssigkeit sofort abwischen.
BREMSKOLBEN DEMONTIEREN
1. Demontieren:
• Bremskolben
Druckluft verwenden und vorsich-
tig vorgehen.
• Den Bremskolben zum Aus-
treiben mit einem Lappen ab-
decken und vorsichtig vorgehen.
• Die Bremskolben durfen unter
keinen Umstanden herausgehe-
belt werden.
Bremskolben demontieren:
a. Eine der Bremszylinder-Bohrun-
gen mit einem Lappen zustopfen.
b. Den Bremskolben vorsichtig mit
Druckluft aus dem Bremssattel
heraustreiben.
A. Vorn
B. Hinten
BREMSKOLBEN-DICHTRINGE
DEMONTIEREN
1. Demontieren:
• Bremskolben-Staubschutzring "1"
• Bremskolben-Dichtring "2"
Die Bremskolben-Dichtringe und die
Bremskolben-Staubschutzringe
durch Fingerdruck austreiben.
Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe dürfen unter keinen
Umständen herausgehebelt wer-
den.
Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe sind bei jedem Zerle-
gen des Bremssattels zu erneuern.
A. Vorn
B. Hinten
HAUPTBREMSZYLINDER
KONTROLLIEREN
1. Kontrollieren:
• Hauptbremszylinder-Bohrung "a"
Beschädigt/verkratzt
→Haupt-
bremszylinder erneuern.
Verunreinigt
→Reinigen.
Nur frische Bremsflüssigkeit ver-
wenden.
A. Vorn
B. Hinten
2. Kontrollieren:
• Membran "1"
Rissig/beschädigt
→Erneuern.
A. Vorn
B. Hinten
3. Kontrollieren: (nur Vorderrad-
bremse)
• Schwimmer "1"
Beschädigt
→Erneuern.

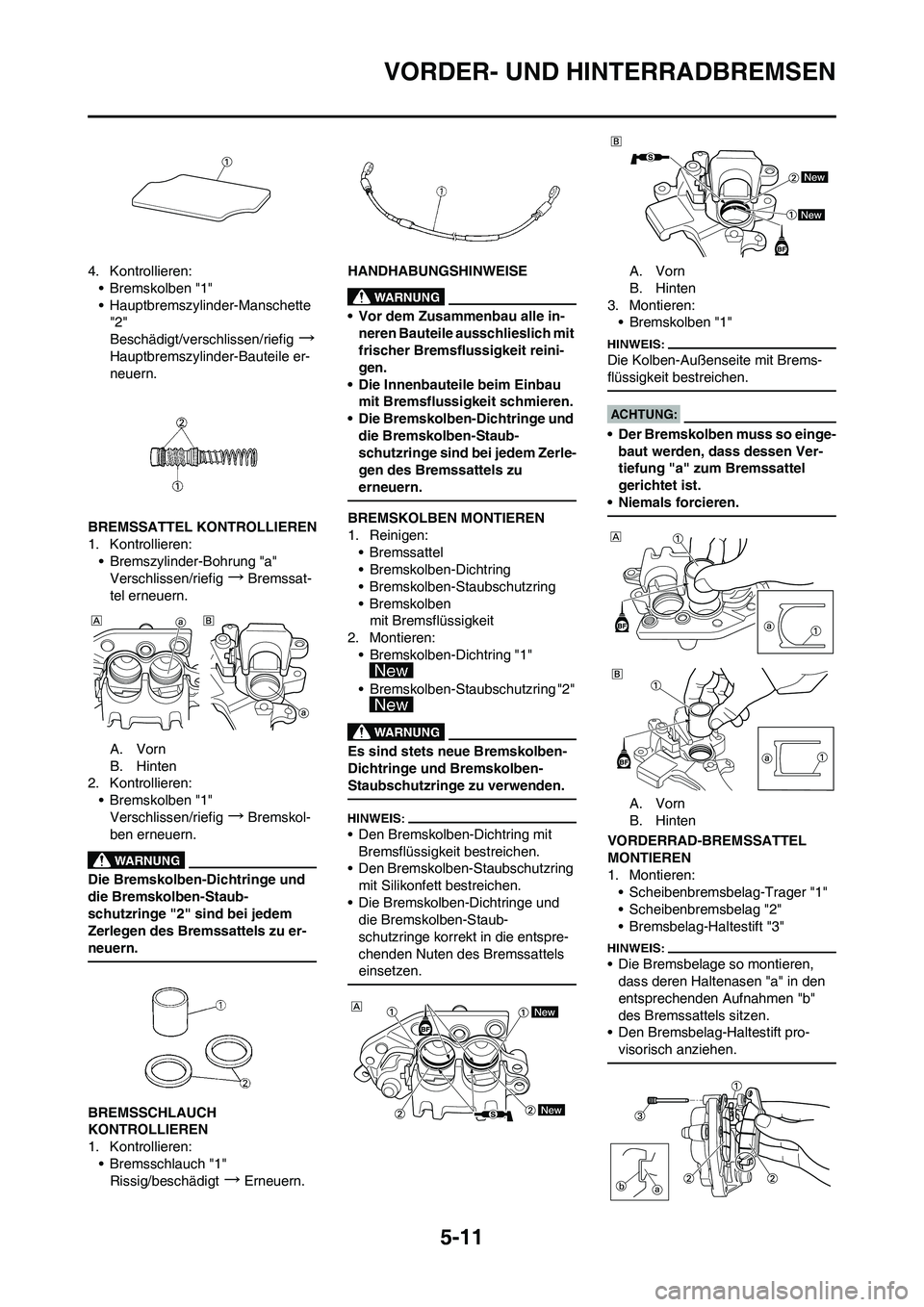

5-11
VORDER- UND HINTERRADBREMSEN
4. Kontrollieren:
• Bremskolben "1"
• Hauptbremszylinder-Manschette
"2"
Beschädigt/verschlissen/riefig
→
Hauptbremszylinder-Bauteile er-
neuern.
BREMSSATTEL KONTROLLIEREN
1. Kontrollieren:
• Bremszylinder-Bohrung "a"
Verschlissen/riefig
→Bremssat-
tel erneuern.
A. Vorn
B. Hinten
2. Kontrollieren:
• Bremskolben "1"
Verschlissen/riefig
→Bremskol-
ben erneuern.
Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe "2" sind bei jedem
Zerlegen des Bremssattels zu er-
neuern.
BREMSSCHLAUCH
KONTROLLIEREN
1. Kontrollieren:
•Bremsschlauch "1"
Rissig/beschädigt
→Erneuern.HANDHABUNGSHINWEISE
• Vor dem Zusammenbau alle in-
neren Bauteile ausschlieslich mit
frischer Bremsflussigkeit reini-
gen.
• Die Innenbauteile beim Einbau
mit Bremsflussigkeit schmieren.
• Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe sind bei jedem Zerle-
gen des Bremssattels zu
erneuern.
BREMSKOLBEN MONTIEREN
1. Reinigen:
•Bremssattel
• Bremskolben-Dichtring
• Bremskolben-Staubschutzring
•Bremskolben
mit Bremsflüssigkeit
2. Montieren:
• Bremskolben-Dichtring "1"
• Bremskolben-Staubschutzring "2"
Es sind stets neue Bremskolben-
Dichtringe und Bremskolben-
Staubschutzringe zu verwenden.
• Den Bremskolben-Dichtring mit
Bremsflüssigkeit bestreichen.
• Den Bremskolben-Staubschutzring
mit Silikonfett bestreichen.
• Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe korrekt in die entspre-
chenden Nuten des Bremssattels
einsetzen.
A. Vorn
B. Hinten
3. Montieren:
•Bremskolben "1"
Die Kolben-Außenseite mit Brems-
flüssigkeit bestreichen.
• Der Bremskolben muss so einge-
baut werden, dass dessen Ver-
tiefung "a" zum Bremssattel
gerichtet ist.
• Niemals forcieren.
A. Vorn
B. Hinten
VORDERRAD-BREMSSATTEL
MONTIEREN
1. Montieren:
• Scheibenbremsbelag-Trager "1"
• Scheibenbremsbelag "2"
• Bremsbelag-Haltestift "3"
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift pro-
visorisch anziehen.
