2008 YAMAHA YZ450F Betriebsanleitungen (in German)

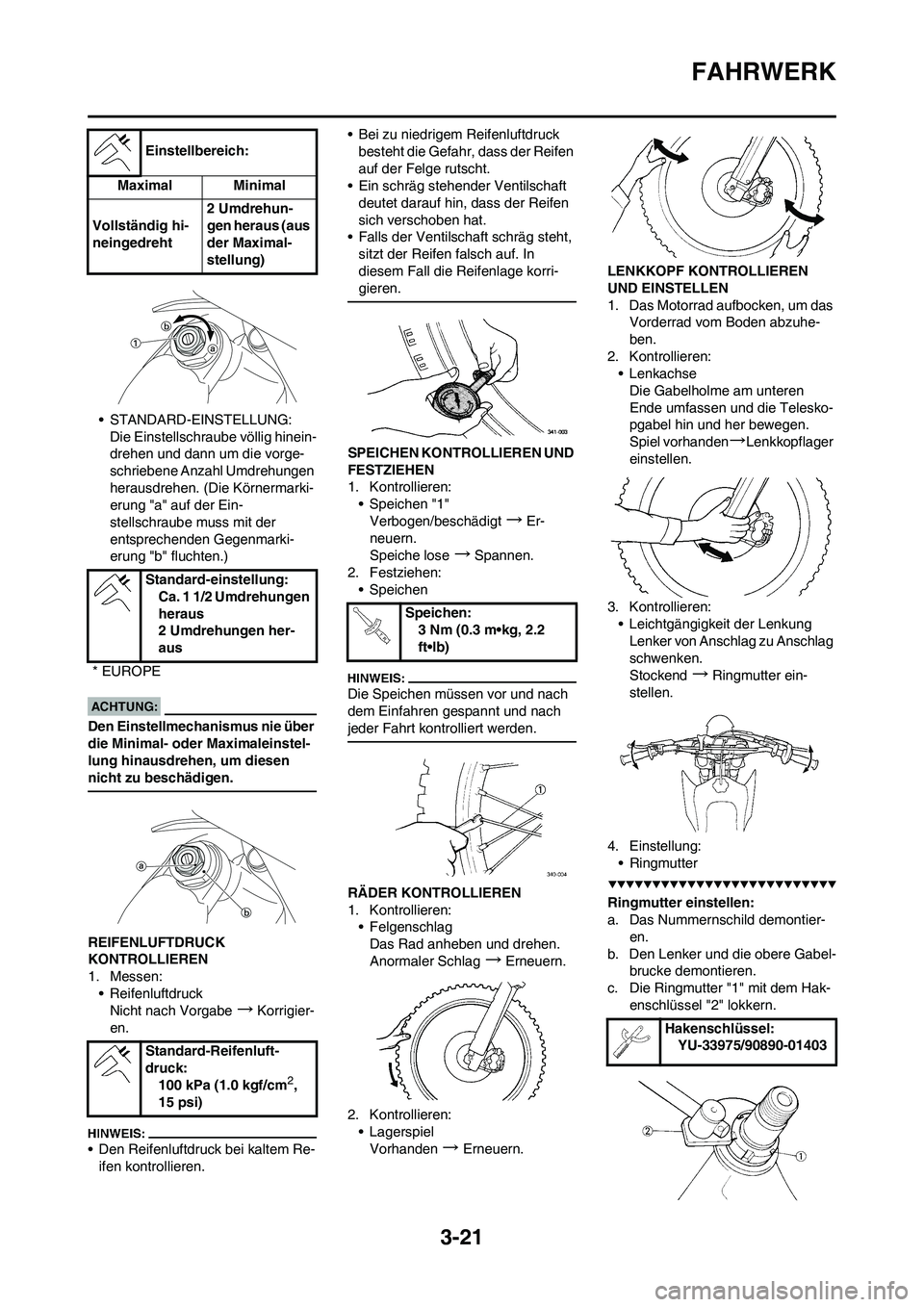

3-21
FAHRWERK
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarki-
erung "a" auf der Ein-
stellschraube muss mit der
entsprechenden Gegenmarki-
erung "b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
• Reifenluftdruck
Nicht nach Vorgabe
→Korrigier-
en.
• Den Reifenluftdruck bei kaltem Re-
ifen kontrollieren.• Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Reifen
auf der Felge rutscht.
• Ein schräg stehender Ventilschaft
deutet darauf hin, dass der Reifen
sich verschoben hat.
• Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In
diesem Fall die Reifenlage korri-
gieren.
SPEICHEN KONTROLLIEREN UND
FESTZIEHEN
1. Kontrollieren:
• Speichen "1"
Verbogen/beschädigt
→Er-
neuern.
Speiche lose
→Spannen.
2. Festziehen:
• Speichen
Die Speichen müssen vor und nach
dem Einfahren gespannt und nach
jeder Fahrt kontrolliert werden.
RÄDER KONTROLLIEREN
1. Kontrollieren:
• Felgenschlag
Das Rad anheben und drehen.
Anormaler Schlag
→Erneuern.
2. Kontrollieren:
• Lagerspiel
Vorhanden
→Erneuern.LENKKOPF KONTROLLIEREN
UND EINSTELLEN
1. Das Motorrad aufbocken, um das
Vorderrad vom Boden abzuhe-
ben.
2. Kontrollieren:
• Lenkachse
Die Gabelholme am unteren
Ende umfassen und die Telesko-
pgabel hin und her bewegen.
Spiel vorhanden
→Lenkkopflager
einstellen.
3. Kontrollieren:
• Leichtgängigkeit der Lenkung
Lenker von Anschlag zu Anschlag
schwenken.
Stockend
→Ringmutter ein-
stellen.
4. Einstellung:
• Ringmutter
Ringmutter einstellen:
a. Das Nummernschild demontier-
en.
b. Den Lenker und die obere Gabel-
brucke demontieren.
c. Die Ringmutter "1" mit dem Hak-
enschlüssel "2" lokkern. Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht2 Umdrehun-
gen heraus (aus
der Maximal-
stellung)
Standard-einstellung:
Ca. 1 1/2 Umdrehungen
heraus
2 Umdrehungen her-
aus
* EUROPE
Standard-Reifenluft-
druck:
100 kPa (1.0 kgf/cm
2,
15 psi)
Speichen:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Hakenschlüssel:
YU-33975/90890-01403

3-22
FAHRWERK
d. Die Ringmutter "3" mit dem Hak-
enschlüssel "4" festziehen.
• Das Gewinde der Lenkachse mit
Lithiumseifenfett bestreichen.
• Den Drehmomentschlüssel im re-
chten Winkel zum Hakenschlüssel
ansetzen.
e. Die Ringmutter um eine Umdre-
hung lokkern.
f. Die Ringmutter mit dem Haken-
schlüssel festziehen.
Überziehen vermeiden.
g. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden.
h. Beilagscheibe "5", obere Gabel-
brücke "6", Beilagscheibe "7",
Lenkkopfmutter "8", Lenker "9",
obere Lenker-Halterung "10" und
Nummernschild "11" montieren.
• Die obere Lenker-Halterung muss
so montiert werden, dass die Körn-
ermarkierung "a" nach vorn gerich-
tet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.
• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Marki-
erung ausgerichtet ist, wie dargest-
ellt.• Das Ende des Kraftstofftank-Belüf-
tungsschlauchs "12" in die Bohrung
der Lenkachse stecken.
Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite vor-
schriftsmäßig festziehen.
Hakenschlüssel:
YU-33975/90890-01403
Ringmutter (pro-
visorisches Anzugsmo-
ment):
38 Nm (3.8 m•kg, 27
ft•lb)
Ringmutter (pro-
visorisches Anzugsmo-
ment):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Obere Lenker-Halterung:
28 Nm (2.8 m•kg, 20
ft•lb)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Nummernschild:
7 Nm (0.7 m•kg, 5.1
ft•lb)

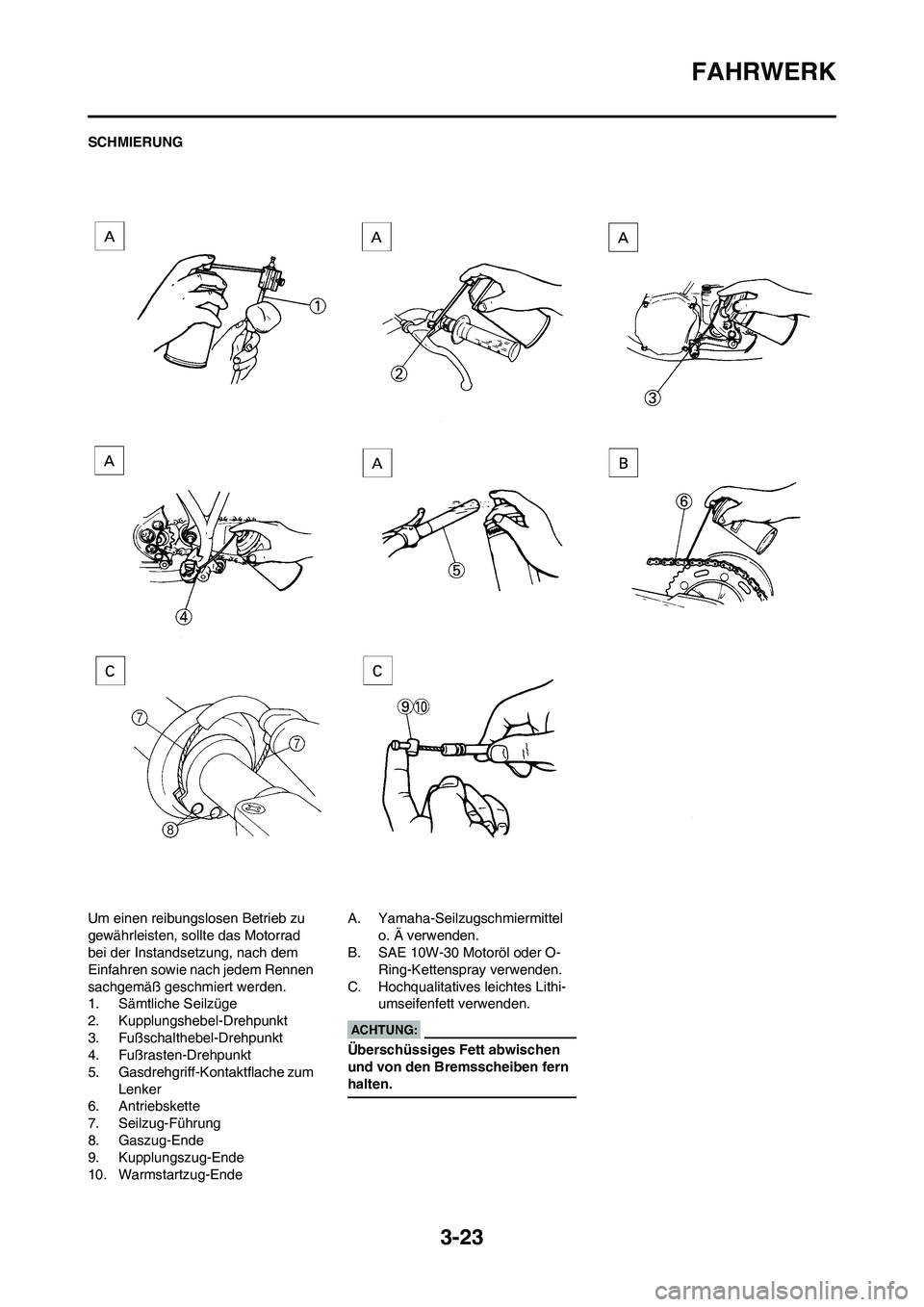

3-23
FAHRWERK
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1. Sämtliche Seilzüge
2. Kupplungshebel-Drehpunkt
3. Fußschalthebel-Drehpunkt
4. Fußrasten-Drehpunkt
5. Gasdrehgriff-Kontaktflache zum
Lenker
6. Antriebskette
7. Seilzug-Führung
8. Gaszug-Ende
9. Kupplungszug-Ende
10. Warmstartzug-EndeA. Yamaha-Seilzugschmiermittel
o. Ä verwenden.
B. SAE 10W-30 Motoröl oder O-
Ring-Kettenspray verwenden.
C. Hochqualitatives leichtes Lithi-
umseifenfett verwenden.
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.

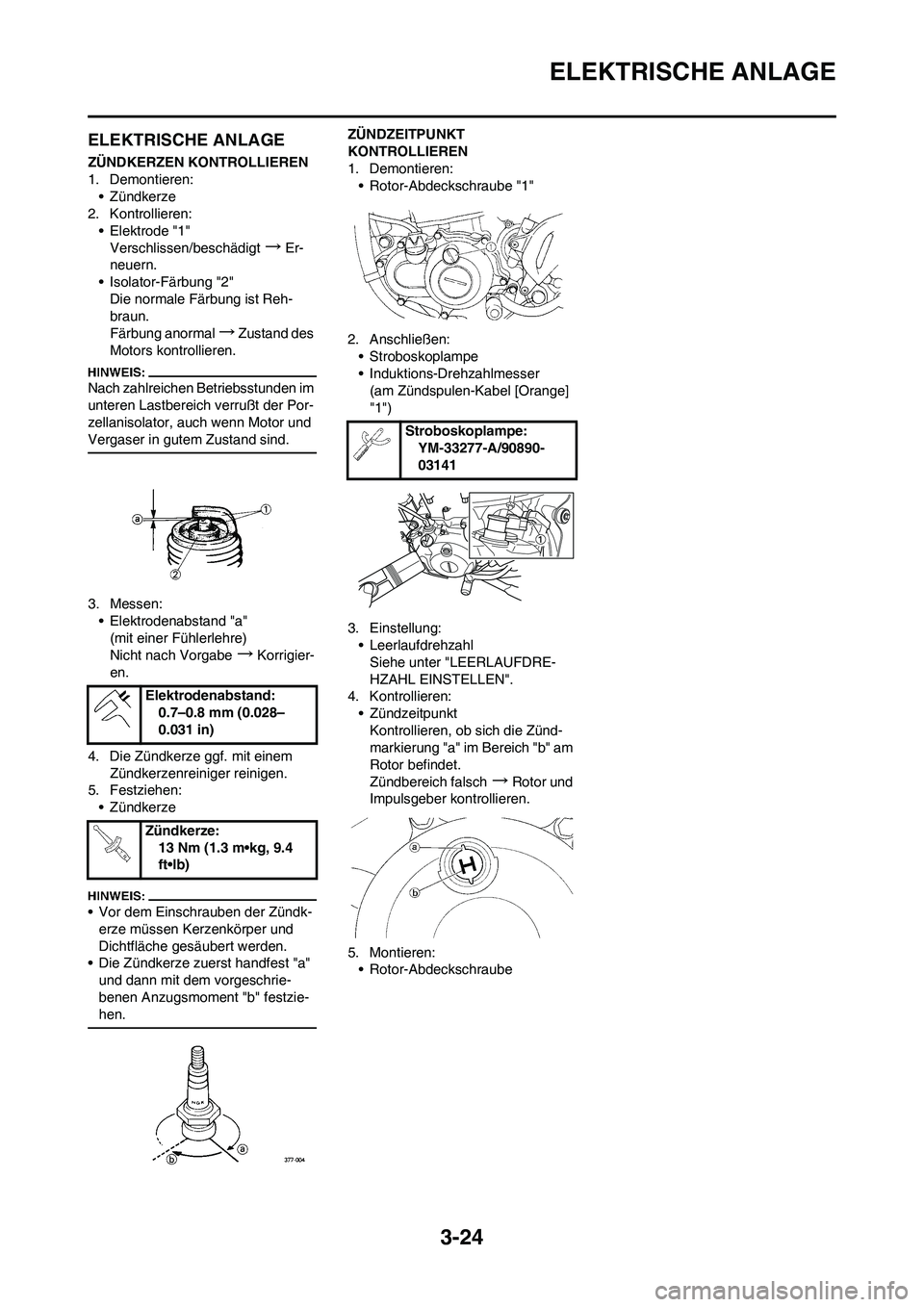

3-24
ELEKTRISCHE ANLAGE
ELEKTRISCHE ANLAGE
ZÜNDKERZEN KONTROLLIEREN
1. Demontieren:
• Zündkerze
2. Kontrollieren:
• Elektrode "1"
Verschlissen/beschädigt
→Er-
neuern.
• Isolator-Färbung "2"
Die normale Färbung ist Reh-
braun.
Färbung anormal
→Zustand des
Motors kontrollieren.
Nach zahlreichen Betriebsstunden im
unteren Lastbereich verrußt der Por-
zellanisolator, auch wenn Motor und
Vergaser in gutem Zustand sind.
3. Messen:
• Elektrodenabstand "a"
(mit einer Fühlerlehre)
Nicht nach Vorgabe
→Korrigier-
en.
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
5. Festziehen:
• Zündkerze
• Vor dem Einschrauben der Zündk-
erze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
• Die Zündkerze zuerst handfest "a"
und dann mit dem vorgeschrie-
benen Anzugsmoment "b" festzie-
hen.
ZÜNDZEITPUNKT
KONTROLLIEREN
1. Demontieren:
• Rotor-Abdeckschraube "1"
2. Anschließen:
• Stroboskoplampe
• Induktions-Drehzahlmesser
(am Zündspulen-Kabel [Orange]
"1")
3. Einstellung:
• Leerlaufdrehzahl
Siehe unter "LEERLAUFDRE-
HZAHL EINSTELLEN".
4. Kontrollieren:
• Zündzeitpunkt
Kontrollieren, ob sich die Zünd-
markierung "a" im Bereich "b" am
Rotor befindet.
Zündbereich falsch
→Rotor und
Impulsgeber kontrollieren.
5. Montieren:
• Rotor-Abdeckschraube Elektrodenabstand:
0.7–0.8 mm (0.028–
0.031 in)
Zündkerze:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboskoplampe:
YM-33277-A/90890-
03141

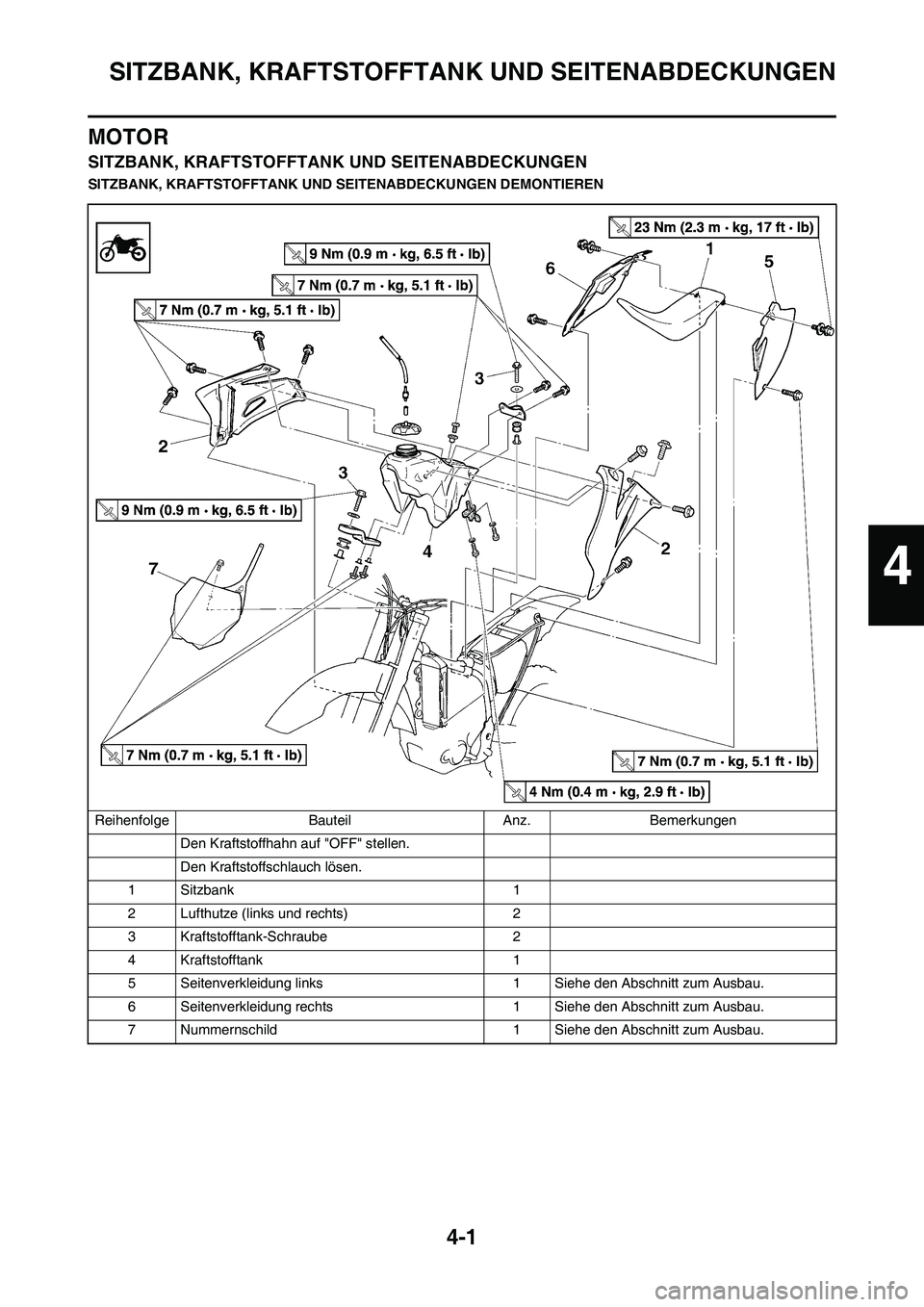

4-1
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
MOTOR
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Den Kraftstoffhahn auf "OFF" stellen.
Den Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutze (links und rechts) 2
3 Kraftstofftank-Schraube 2
4 Kraftstofftank 1
5 Seitenverkleidung links 1 Siehe den Abschnitt zum Ausbau.
6 Seitenverkleidung rechts 1 Siehe den Abschnitt zum Ausbau.
7 Nummernschild 1 Siehe den Abschnitt zum Ausbau.
4

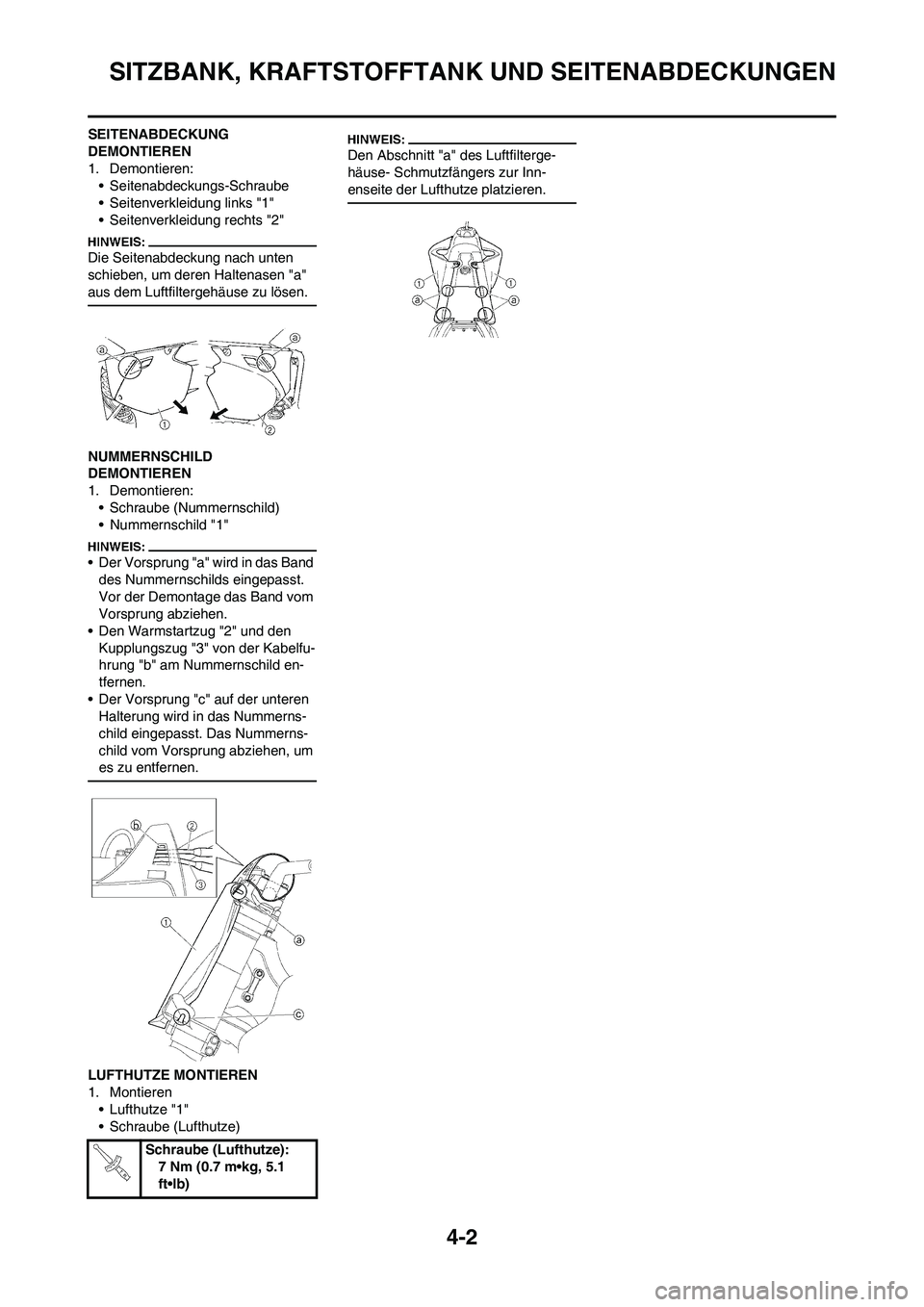

4-2
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
SEITENABDECKUNG
DEMONTIEREN
1. Demontieren:
• Seitenabdeckungs-Schraube
• Seitenverkleidung links "1"
• Seitenverkleidung rechts "2"
Die Seitenabdeckung nach unten
schieben, um deren Haltenasen "a"
aus dem Luftfiltergehäuse zu lösen.
NUMMERNSCHILD
DEMONTIEREN
1. Demontieren:
• Schraube (Nummernschild)
• Nummernschild "1"
• Der Vorsprung "a" wird in das Band
des Nummernschilds eingepasst.
Vor der Demontage das Band vom
Vorsprung abziehen.
• Den Warmstartzug "2" und den
Kupplungszug "3" von der Kabelfu-
hrung "b" am Nummernschild en-
tfernen.
• Der Vorsprung "c" auf der unteren
Halterung wird in das Nummerns-
child eingepasst. Das Nummerns-
child vom Vorsprung abziehen, um
es zu entfernen.
LUFTHUTZE MONTIEREN
1. Montieren
• Lufthutze "1"
• Schraube (Lufthutze)
Den Abschnitt "a" des Luftfilterge-
häuse- Schmutzfängers zur Inn-
enseite der Lufthutze platzieren.
Schraube (Lufthutze):
7 Nm (0.7 m•kg, 5.1
ft•lb)

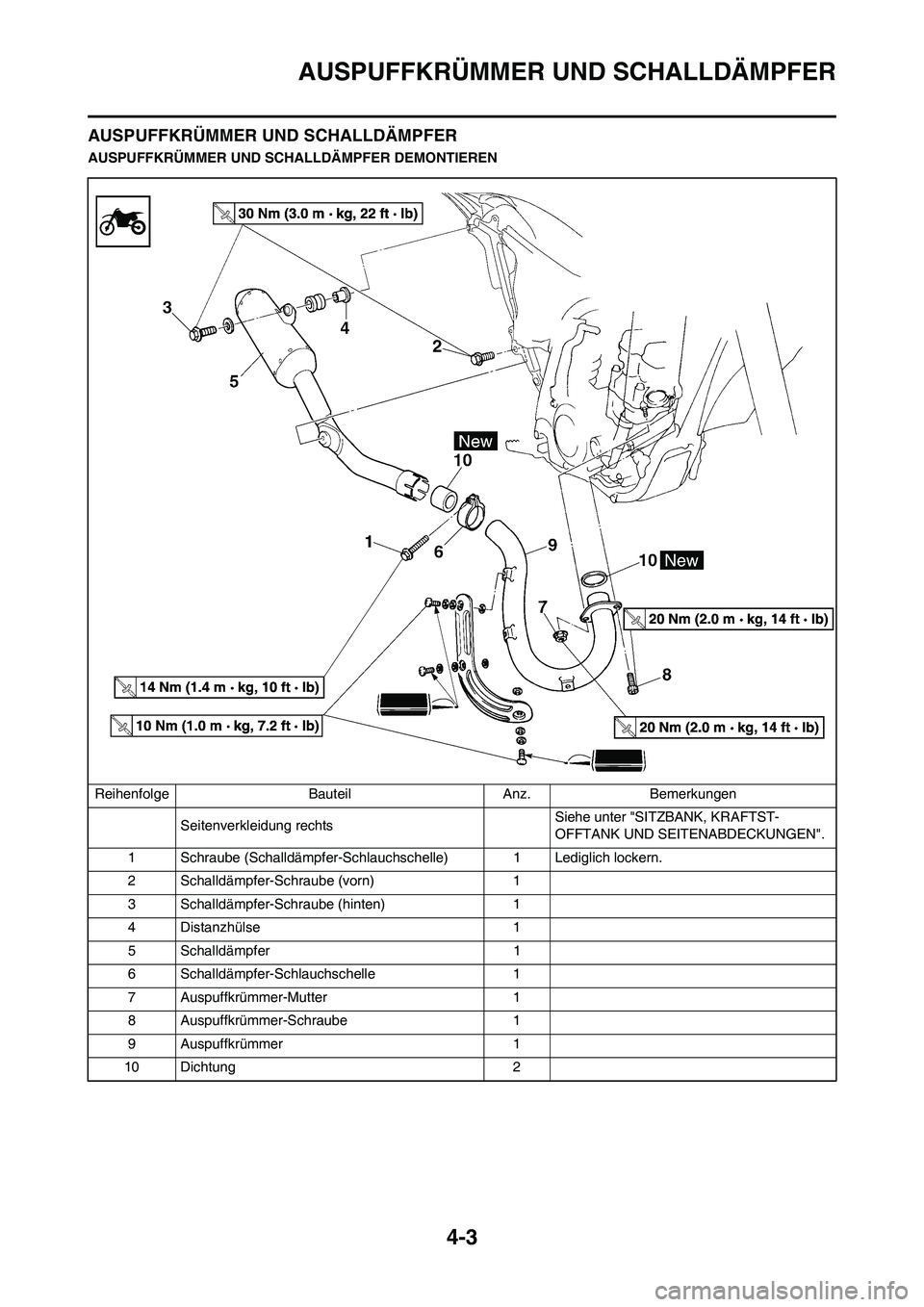

4-3
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
AUSPUFFKRÜMMER UND SCHALLDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Seitenverkleidung rechtsSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN".
1 Schraube (Schalldämpfer-Schlauchschelle) 1 Lediglich lockern.
2 Schalldämpfer-Schraube (vorn) 1
3 Schalldämpfer-Schraube (hinten) 1
4 Distanzhülse 1
5 Schalldämpfer 1
6 Schalldämpfer-Schlauchschelle 1
7 Auspuffkrümmer-Mutter 1
8 Auspuffkrümmer-Schraube 1
9 Auspuffkrümmer 1
10 Dichtung 2

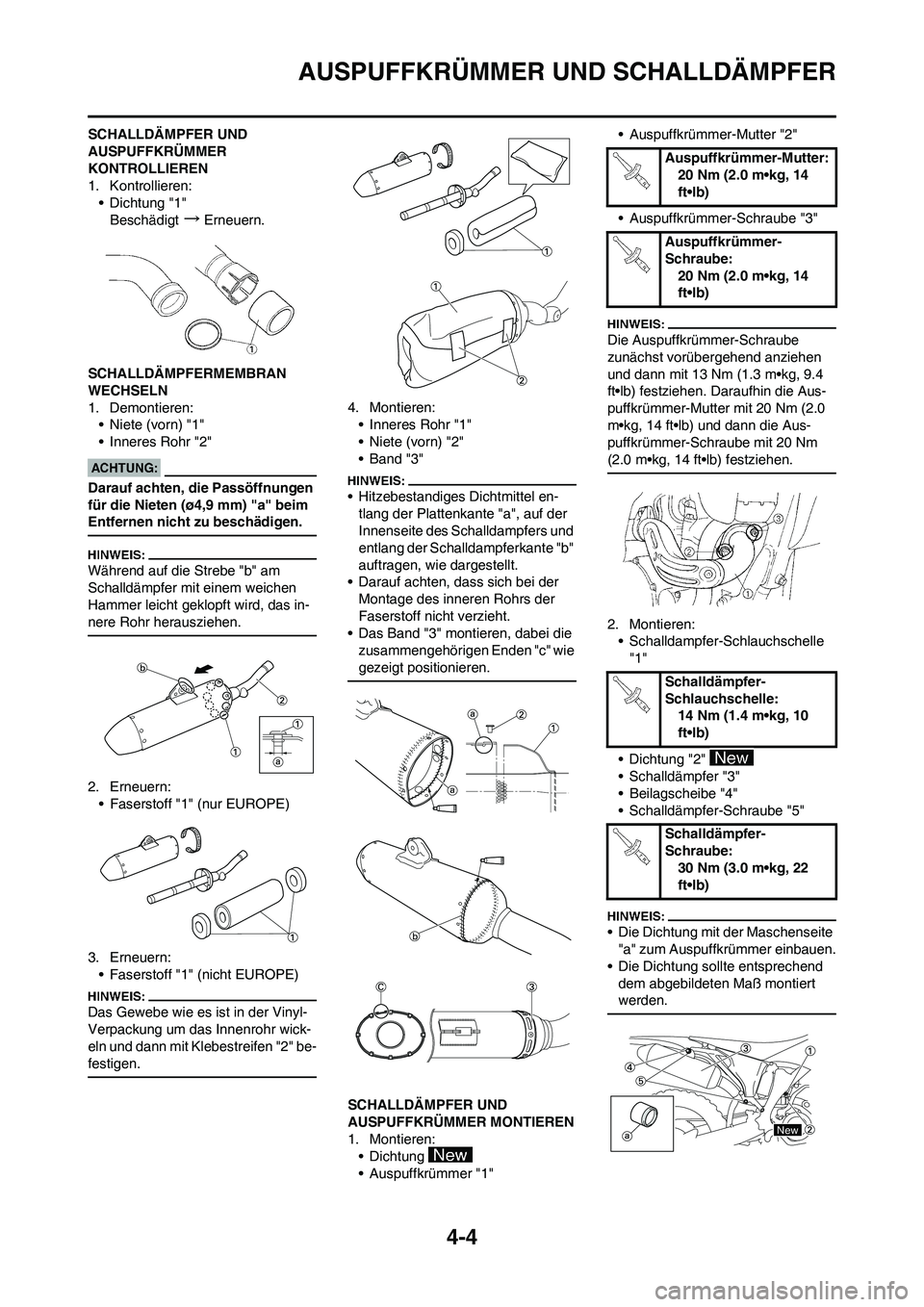

4-4
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
SCHALLDÄMPFER UND
AUSPUFFKRÜMMER
KONTROLLIEREN
1. Kontrollieren:
• Dichtung "1"
Beschädigt
→Erneuern.
SCHALLDÄMPFERMEMBRAN
WECHSELN
1. Demontieren:
• Niete (vorn) "1"
• Inneres Rohr "2"
Darauf achten, die Passöffnungen
für die Nieten (ø4,9 mm) "a" beim
Entfernen nicht zu beschädigen.
Während auf die Strebe "b" am
Schalldämpfer mit einem weichen
Hammer leicht geklopft wird, das in-
nere Rohr herausziehen.
2. Erneuern:
• Faserstoff "1" (nur EUROPE)
3. Erneuern:
• Faserstoff "1" (nicht EUROPE)
Das Gewebe wie es ist in der Vinyl-
Verpackung um das Innenrohr wick-
eln und dann mit Klebestreifen "2" be-
festigen.
4. Montieren:
• Inneres Rohr "1"
• Niete (vorn) "2"
• Band "3"
• Hitzebestandiges Dichtmittel en-
tlang der Plattenkante "a", auf der
Innenseite des Schalldampfers und
entlang der Schalldampferkante "b"
auftragen, wie dargestellt.
• Darauf achten, dass sich bei der
Montage des inneren Rohrs der
Faserstoff nicht verzieht.
• Das Band "3" montieren, dabei die
zusammengehörigen Enden "c" wie
gezeigt positionieren.
SCHALLDÄMPFER UND
AUSPUFFKRÜMMER MONTIEREN
1. Montieren:
• Dichtung
• Auspuffkrümmer "1"• Auspuffkrümmer-Mutter "2"
• Auspuffkrümmer-Schraube "3"
Die Auspuffkrümmer-Schraube
zunächst vorübergehend anziehen
und dann mit 13 Nm (1.3 m•kg, 9.4
ft•lb) festziehen. Daraufhin die Aus-
puffkrümmer-Mutter mit 20 Nm (2.0
m•kg, 14 ft•lb) und dann die Aus-
puffkrümmer-Schraube mit 20 Nm
(2.0 m•kg, 14 ft•lb) festziehen.
2. Montieren:
• Schalldampfer-Schlauchschelle
"1"
• Dichtung "2"
• Schalldämpfer "3"
• Beilagscheibe "4"
• Schalldämpfer-Schraube "5"
• Die Dichtung mit der Maschenseite
"a" zum Auspuffkrümmer einbauen.
• Die Dichtung sollte entsprechend
dem abgebildeten Maß montiert
werden.
Auspuffkrümmer-Mutter:
20 Nm (2.0 m•kg, 14
ft•lb)
Auspuffkrümmer-
Schraube:
20 Nm (2.0 m•kg, 14
ft•lb)
Schalldämpfer-
Schlauchschelle:
14 Nm (1.4 m•kg, 10
ft•lb)
Schalldämpfer-
Schraube:
30 Nm (3.0 m•kg, 22
ft•lb)
New
