2008 YAMAHA YZ450F Betriebsanleitungen (in German)

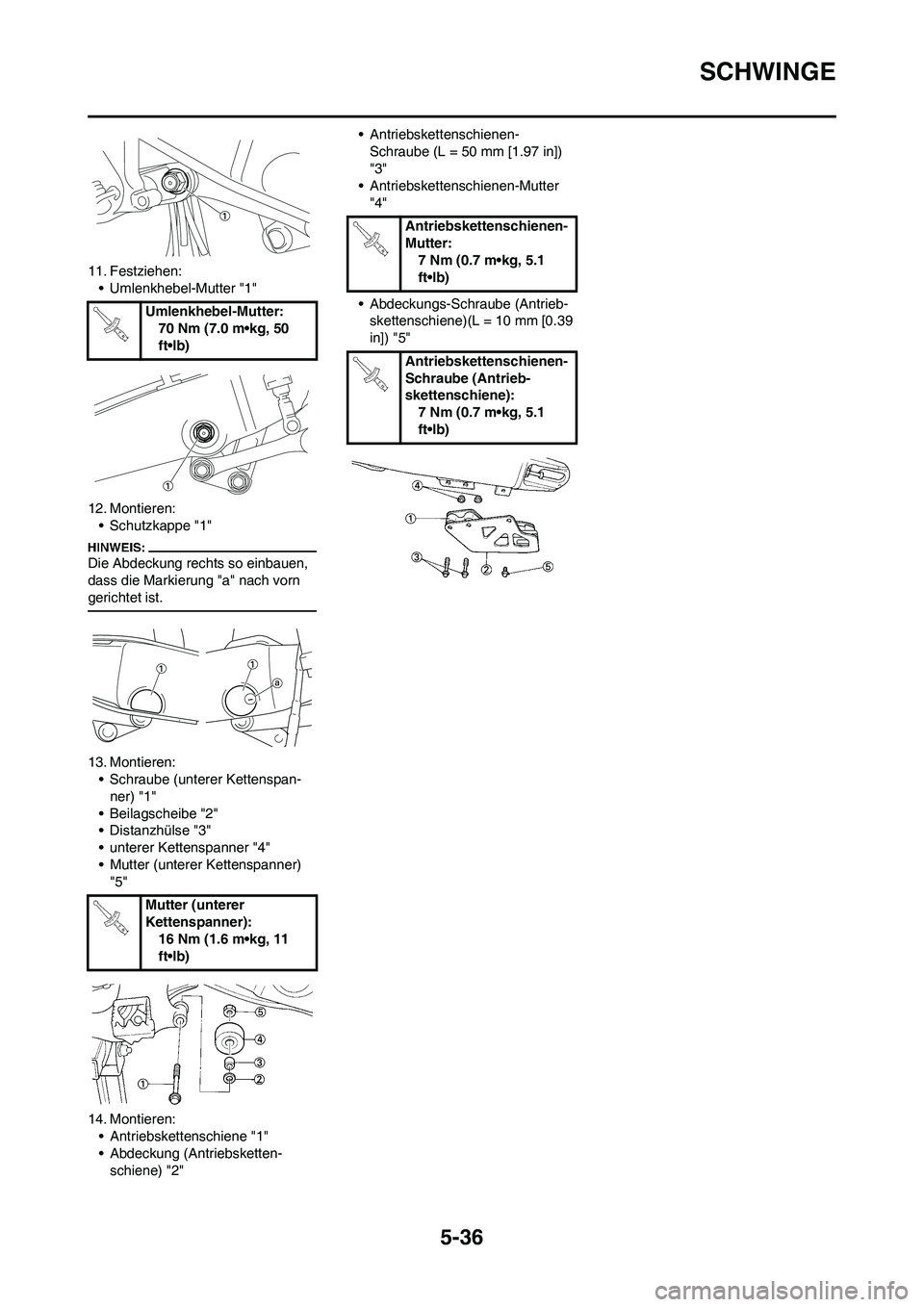

5-36
SCHWINGE
11. Festziehen:
• Umlenkhebel-Mutter "1"
12. Montieren:
• Schutzkappe "1"
Die Abdeckung rechts so einbauen,
dass die Markierung "a" nach vorn
gerichtet ist.
13. Montieren:
• Schraube (unterer Kettenspan-
ner) "1"
• Beilagscheibe "2"
• Distanzhülse "3"
• unterer Kettenspanner "4"
• Mutter (unterer Kettenspanner)
"5"
14. Montieren:
• Antriebskettenschiene "1"
• Abdeckung (Antriebsketten-
schiene) "2"• Antriebskettenschienen-
Schraube (L = 50 mm [1.97 in])
"3"
• Antriebskettenschienen-Mutter
"4"
• Abdeckungs-Schraube (Antrieb-
skettenschiene)(L = 10 mm [0.39
in]) "5" Umlenkhebel-Mutter:
70 Nm (7.0 m•kg, 50
ft•lb)
Mutter (unterer
Kettenspanner):
16 Nm (1.6 m•kg, 11
ft•lb)
Antriebskettenschienen-
Mutter:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Antriebskettenschienen-
Schraube (Antrieb-
skettenschiene):
7 Nm (0.7 m•kg, 5.1
ft•lb)

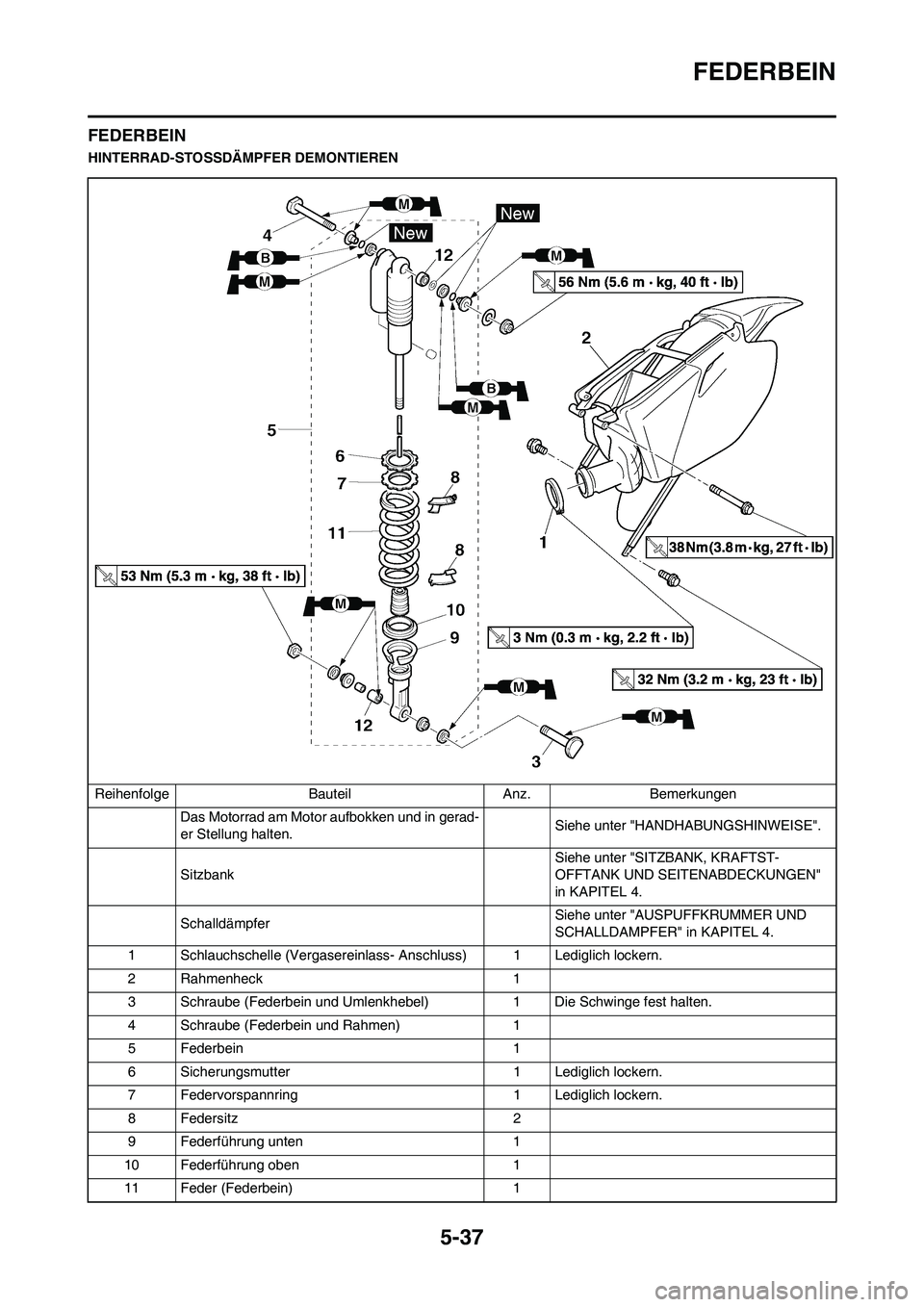

5-37
FEDERBEIN
FEDERBEIN
HINTERRAD-STOSSDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN"
in KAPITEL 4.
Schalldämpfer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER" in KAPITEL 4.
1 Schlauchschelle (Vergasereinlass- Anschluss) 1 Lediglich lockern.
2 Rahmenheck 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Schraube (Federbein und Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Lediglich lockern.
7 Federvorspannring 1 Lediglich lockern.
8 Federsitz 2
9 Federführung unten 1
10 Federführung oben 1
11 Feder (Federbein) 1

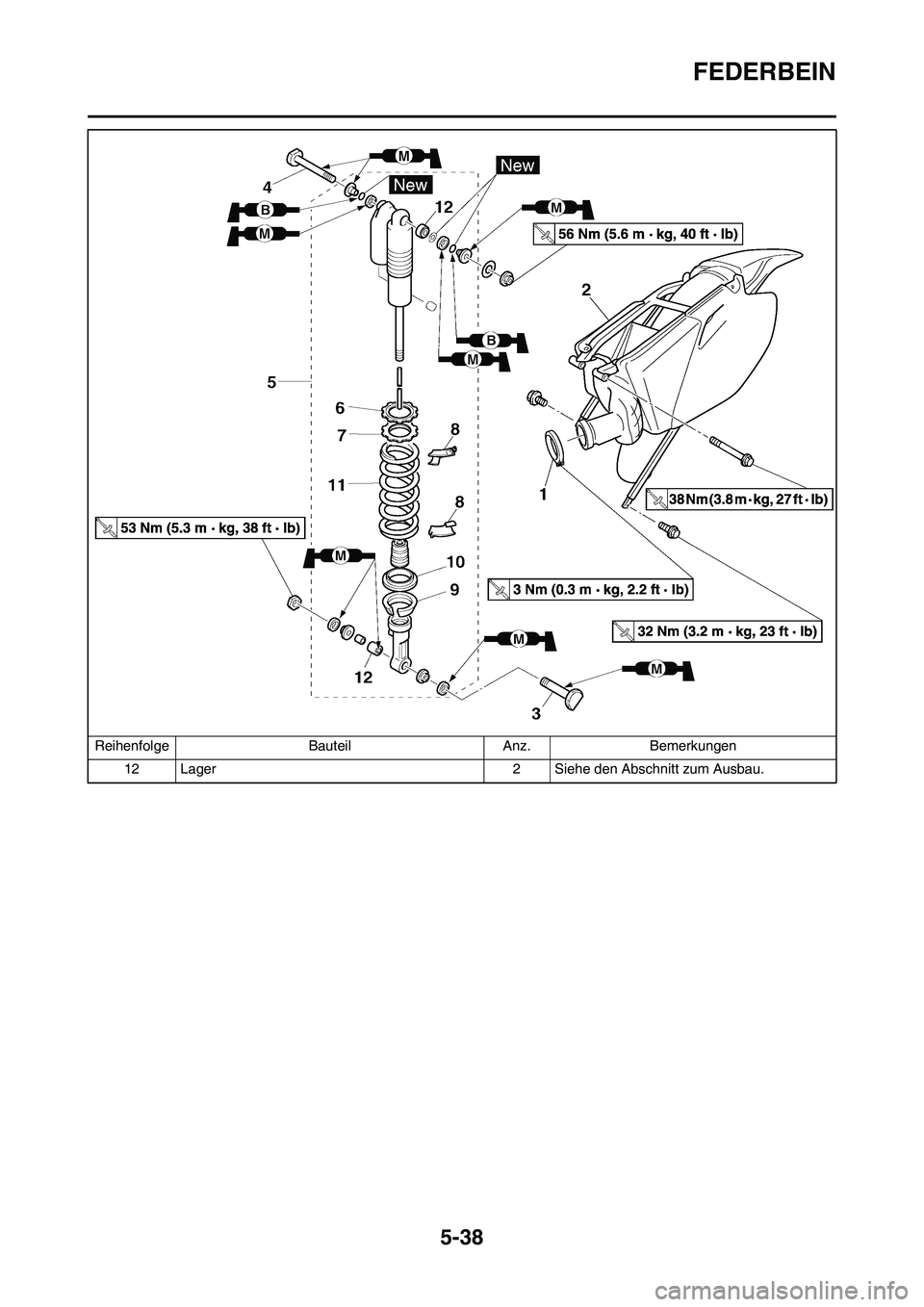

5-38
FEDERBEIN
12 Lager 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

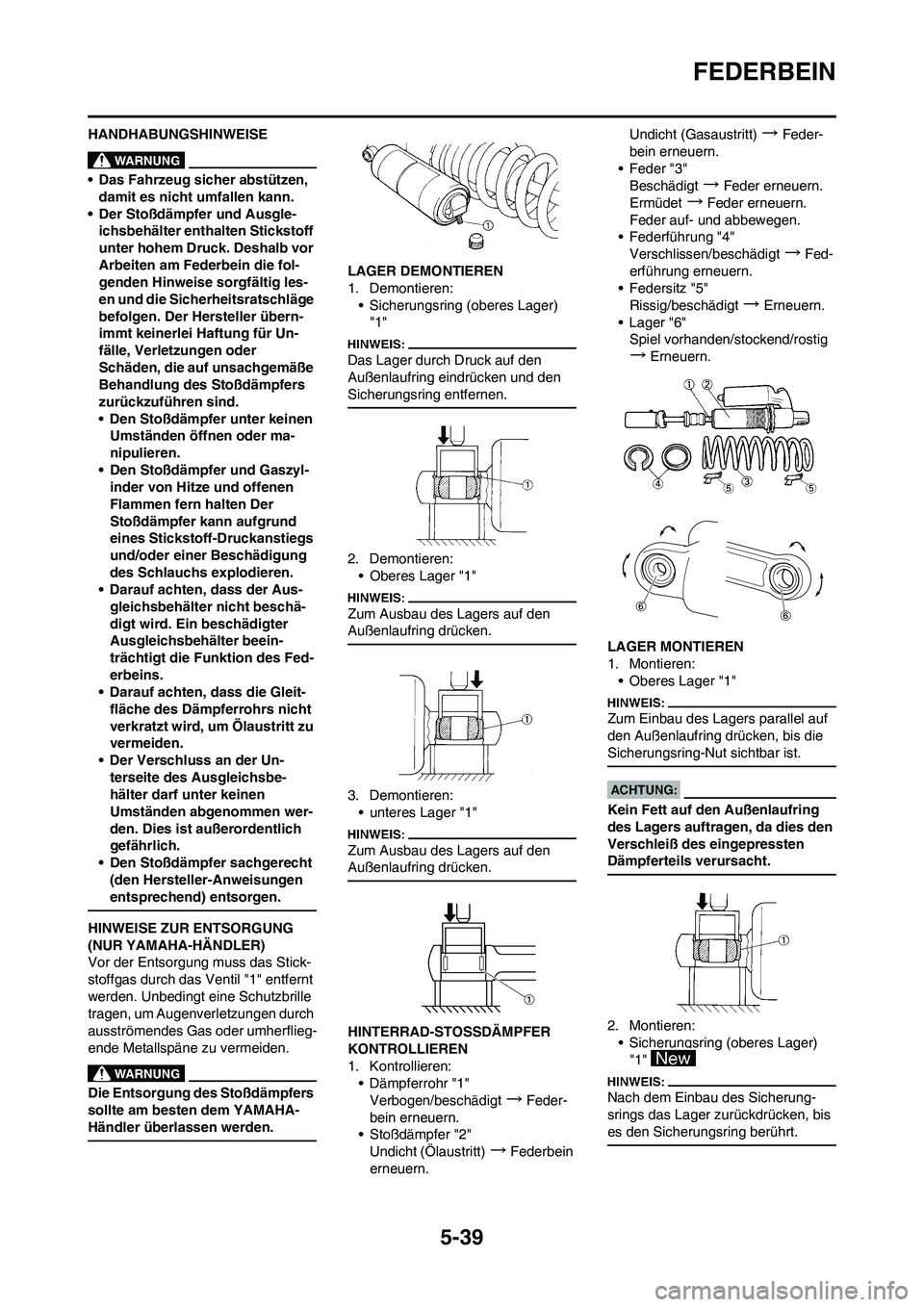

5-39
FEDERBEIN
HANDHABUNGSHINWEISE
• Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
• Der Stoßdämpfer und Ausgle-
ichsbehälter enthalten Stickstoff
unter hohem Druck. Deshalb vor
Arbeiten am Federbein die fol-
genden Hinweise sorgfältig les-
en und die Sicherheitsratschläge
befolgen. Der Hersteller übern-
immt keinerlei Haftung für Un-
fälle, Verletzungen oder
Schäden, die auf unsachgemäße
Behandlung des Stoßdämpfers
zurückzuführen sind.
• Den Stoßdämpfer unter keinen
Umständen öffnen oder ma-
nipulieren.
• Den Stoßdämpfer und Gaszyl-
inder von Hitze und offenen
Flammen fern halten Der
Stoßdämpfer kann aufgrund
eines Stickstoff-Druckanstiegs
und/oder einer Beschädigung
des Schlauchs explodieren.
• Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des Fed-
erbeins.
• Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
• Der Verschluss an der Un-
terseite des Ausgleichsbe-
hälter darf unter keinen
Umständen abgenommen wer-
den. Dies ist außerordentlich
gefährlich.
• Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil "1" entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflieg-
ende Metallspäne zu vermeiden.
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-
Händler überlassen werden.
LAGER DEMONTIEREN
1. Demontieren:
• Sicherungsring (oberes Lager)
"1"
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
• Oberes Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
• unteres Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
• Dämpferrohr "1"
Verbogen/beschädigt
→Feder-
bein erneuern.
• Stoßdämpfer "2"
Undicht (Ölaustritt)
→Federbein
erneuern.Undicht (Gasaustritt)
→Feder-
bein erneuern.
• Feder "3"
Beschädigt
→Feder erneuern.
Ermüdet
→Feder erneuern.
Feder auf- und abbewegen.
• Federführung "4"
Verschlissen/beschädigt
→Fed-
erführung erneuern.
• Federsitz "5"
Rissig/beschädigt
→Erneuern.
• Lager "6"
Spiel vorhanden/stockend/rostig
→Erneuern.
LAGER MONTIEREN
1. Montieren:
• Oberes Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.
2. Montieren:
• Sicherungsring (oberes Lager)
"1"
Nach dem Einbau des Sicherung-
srings das Lager zurückdrücken, bis
es den Sicherungsring berührt.

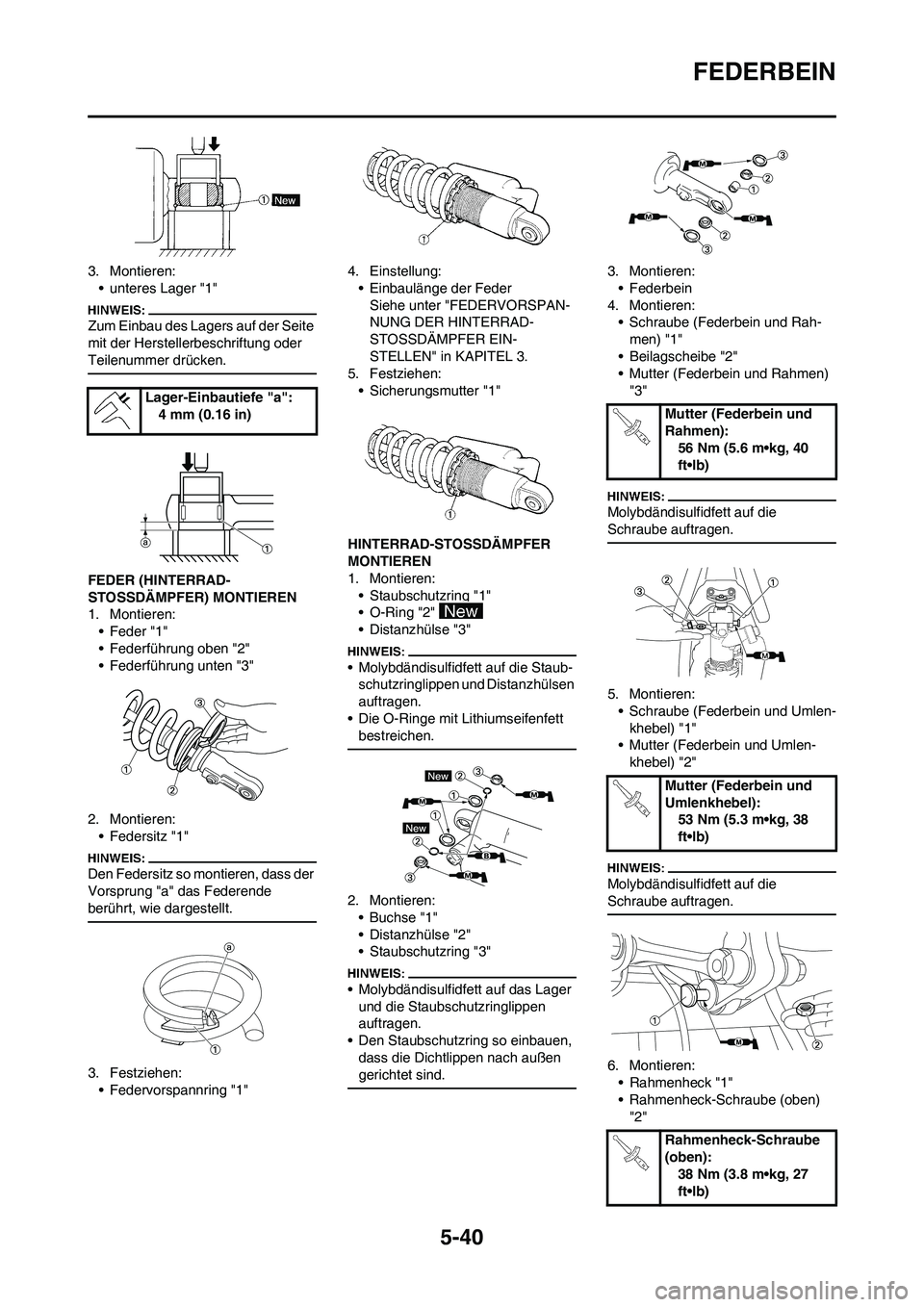

5-40
FEDERBEIN
3. Montieren:
• unteres Lager "1"
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
FEDER (HINTERRAD-
STOSSDÄMPFER) MONTIEREN
1. Montieren:
• Feder "1"
• Federführung oben "2"
• Federführung unten "3"
2. Montieren:
• Federsitz "1"
Den Federsitz so montieren, dass der
Vorsprung "a" das Federende
berührt, wie dargestellt.
3. Festziehen:
• Federvorspannring "1"4. Einstellung:
• Einbaulänge der Feder
Siehe unter "FEDERVORSPAN-
NUNG DER HINTERRAD-
STOSSDÄMPFER EIN-
STELLEN" in KAPITEL 3.
5. Festziehen:
• Sicherungsmutter "1"
HINTERRAD-STOSSDÄMPFER
MONTIEREN
1. Montieren:
• Staubschutzring "1"
• O-Ring "2"
• Distanzhülse "3"
• Molybdändisulfidfett auf die Staub-
schutzringlippen und Distanzhülsen
auftragen.
• Die O-Ringe mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Buchse "1"
• Distanzhülse "2"
• Staubschutzring "3"
• Molybdändisulfidfett auf das Lager
und die Staubschutzringlippen
auftragen.
• Den Staubschutzring so einbauen,
dass die Dichtlippen nach außen
gerichtet sind.
3. Montieren:
• Federbein
4. Montieren:
• Schraube (Federbein und Rah-
men) "1"
• Beilagscheibe "2"
• Mutter (Federbein und Rahmen)
"3"
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:
• Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
6. Montieren:
• Rahmenheck "1"
• Rahmenheck-Schraube (oben)
"2" Lager-Einbautiefe "a":
4 mm (0.16 in)
Mutter (Federbein und
Rahmen):
56 Nm (5.6 m•kg, 40
ft•lb)
Mutter (Federbein und
Umlenkhebel):
53 Nm (5.3 m•kg, 38
ft•lb)
Rahmenheck-Schraube
(oben):
38 Nm (3.8 m•kg, 27
ft•lb)

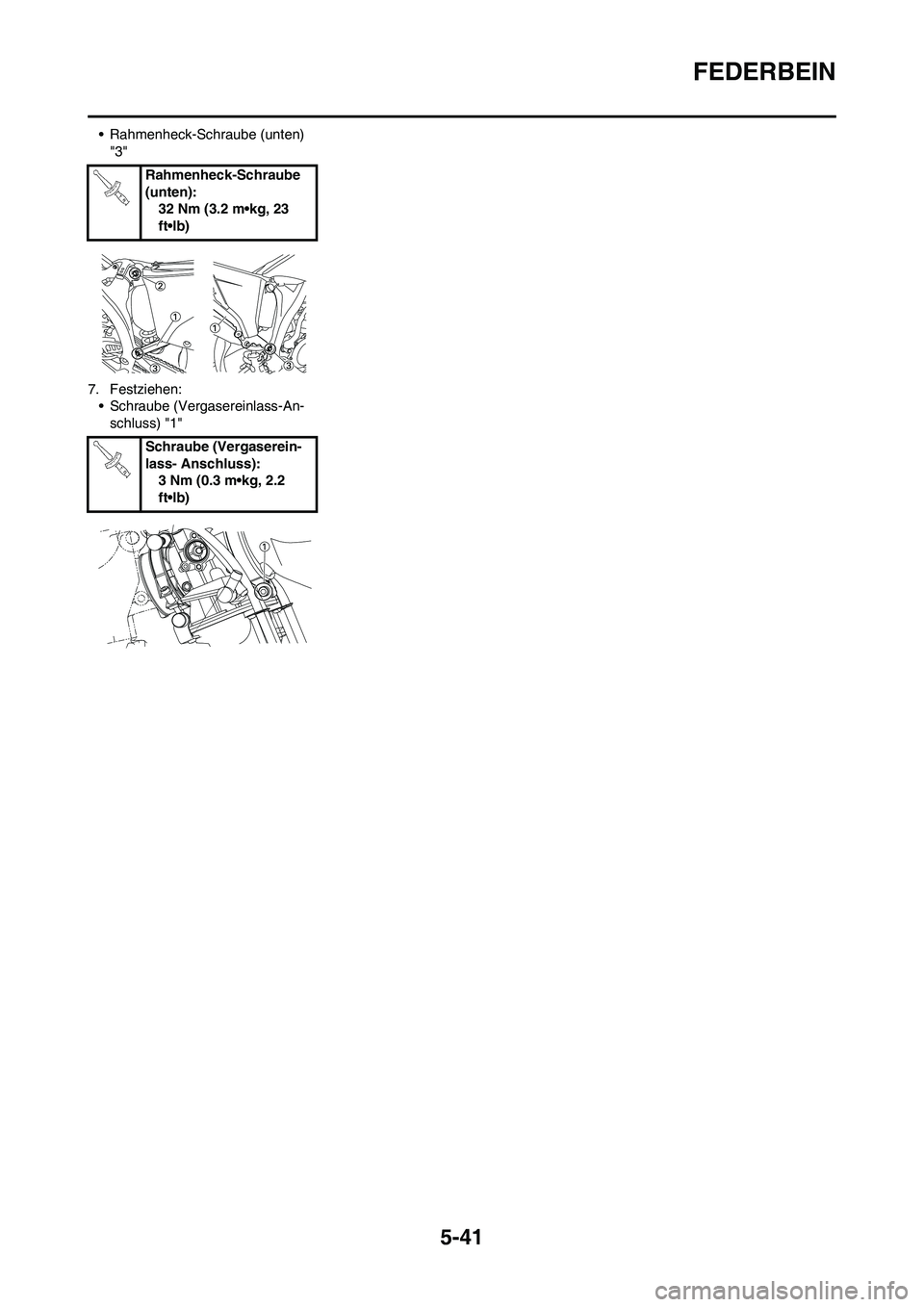

5-41
FEDERBEIN
• Rahmenheck-Schraube (unten)
"3"
7. Festziehen:
• Schraube (Vergasereinlass-An-
schluss) "1"Rahmenheck-Schraube
(unten):
32 Nm (3.2 m•kg, 23
ft•lb)
Schraube (Vergaserein-
lass- Anschluss):
3 Nm (0.3 m•kg, 2.2
ft•lb)

6-1
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE AN-
LAGE
ELEKTRISCHE BAUTEILE
UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1. Motorstoppschalter
2. Drosselklappensensor
3. Leerlaufschalter4. Schwunglichtmagnetzünder
5. Zündspule
6. Zündkerze7. Zündbox
SCHALTPLAN
1. Motorstoppschalter
2. Drosselklappensensor
3. Leerlaufschalter
4. Schwunglichtmagnetzünder
5. Zündspule
6. Zündkerze
7. ZündboxFARB-CODIERUNG
BSchwarz
Br Braun
GGrün
LBlau
OOrange
PRosa
RRot
Sb HimmelblauWWeiß
YGelb
B/L Schwarz/Blau
B/W Schwarz/Weiß
B/Y Schwarz/Gelb
G/B Grün/Schwarz
L/W Blau/Weiß
R/W Rot/Weiß
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R P
B Br W
W
B/Y GBr
G RR
OB Sb Sb Y
Y
WY
W
GG
B
PP
Br BrR R
OL
B SbY LL
B/L B/W B/WG/B
B B
B/L L Sb
B/L
G/B
G/BB/Y
B/Y
B/W
O B/W
BrBrP
6

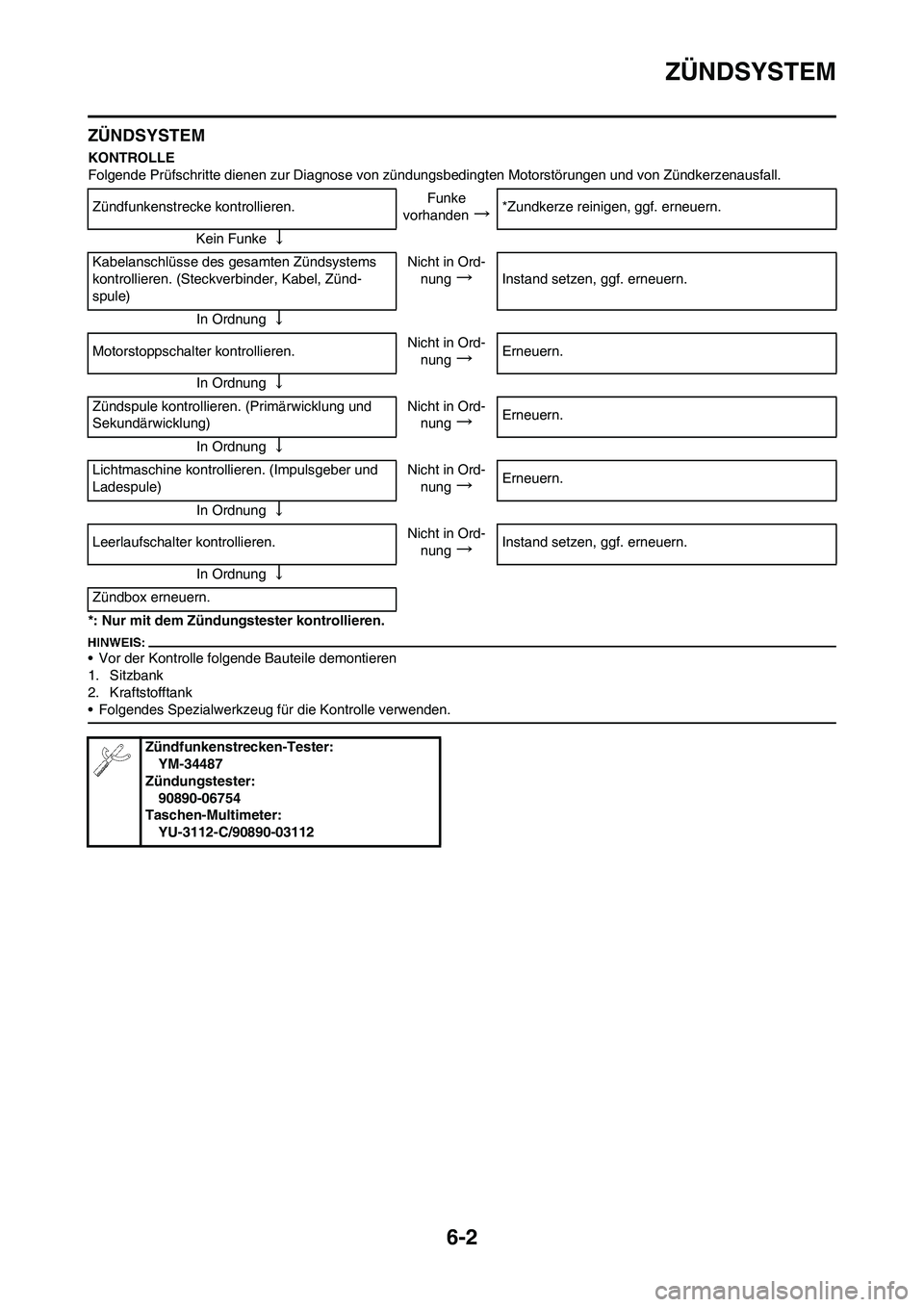

6-2
ZÜNDSYSTEM
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zündkerzenausfall.
*: Nur mit dem Zündungstester kontrollieren.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Zündfunkenstrecke kontrollieren.Funke
vorhanden→*Zundkerze reinigen, ggf. erneuern.
Kein Funke
↓
Kabelanschlüsse des gesamten Zündsystems
kontrollieren. (Steckverbinder, Kabel, Zünd-
spule)Nicht in Ord-
nung
→Instand setzen, ggf. erneuern.
In Ordnung
↓
Motorstoppschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung
↓
Zündspule kontrollieren. (Primärwicklung und
Sekundärwicklung)Nicht in Ord-
nung
→Erneuern.
In Ordnung
↓
Lichtmaschine kontrollieren. (Impulsgeber und
Ladespule)Nicht in Ord-
nung
→Erneuern.
In Ordnung
↓
Leerlaufschalter kontrollieren.Nicht in Ord-
nung→Instand setzen, ggf. erneuern.
In Ordnung
↓
Zündbox erneuern.
Zündfunkenstrecken-Tester:
YM-34487
Zündungstester:
90890-06754
Taschen-Multimeter:
YU-3112-C/90890-03112
