2008 YAMAHA YZ450F Betriebsanleitungen (in German)

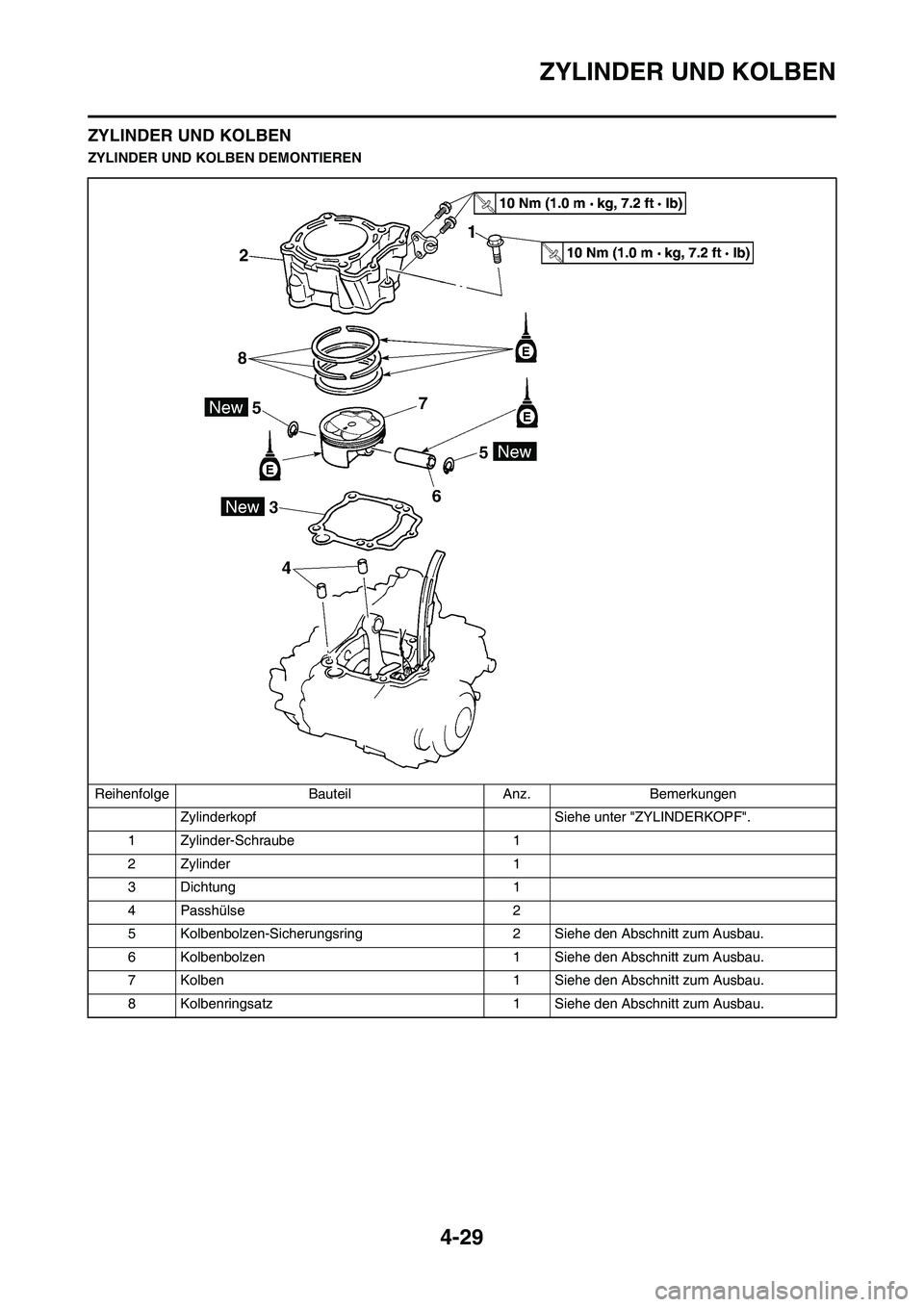

4-29
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Zylinderkopf Siehe unter "ZYLINDERKOPF".
1 Zylinder-Schraube 1
2Zylinder 1
3Dichtung 1
4Passhülse 2
5 Kolbenbolzen-Sicherungsring 2 Siehe den Abschnitt zum Ausbau.
6 Kolbenbolzen 1 Siehe den Abschnitt zum Ausbau.
7 Kolben 1 Siehe den Abschnitt zum Ausbau.
8 Kolbenringsatz 1 Siehe den Abschnitt zum Ausbau.

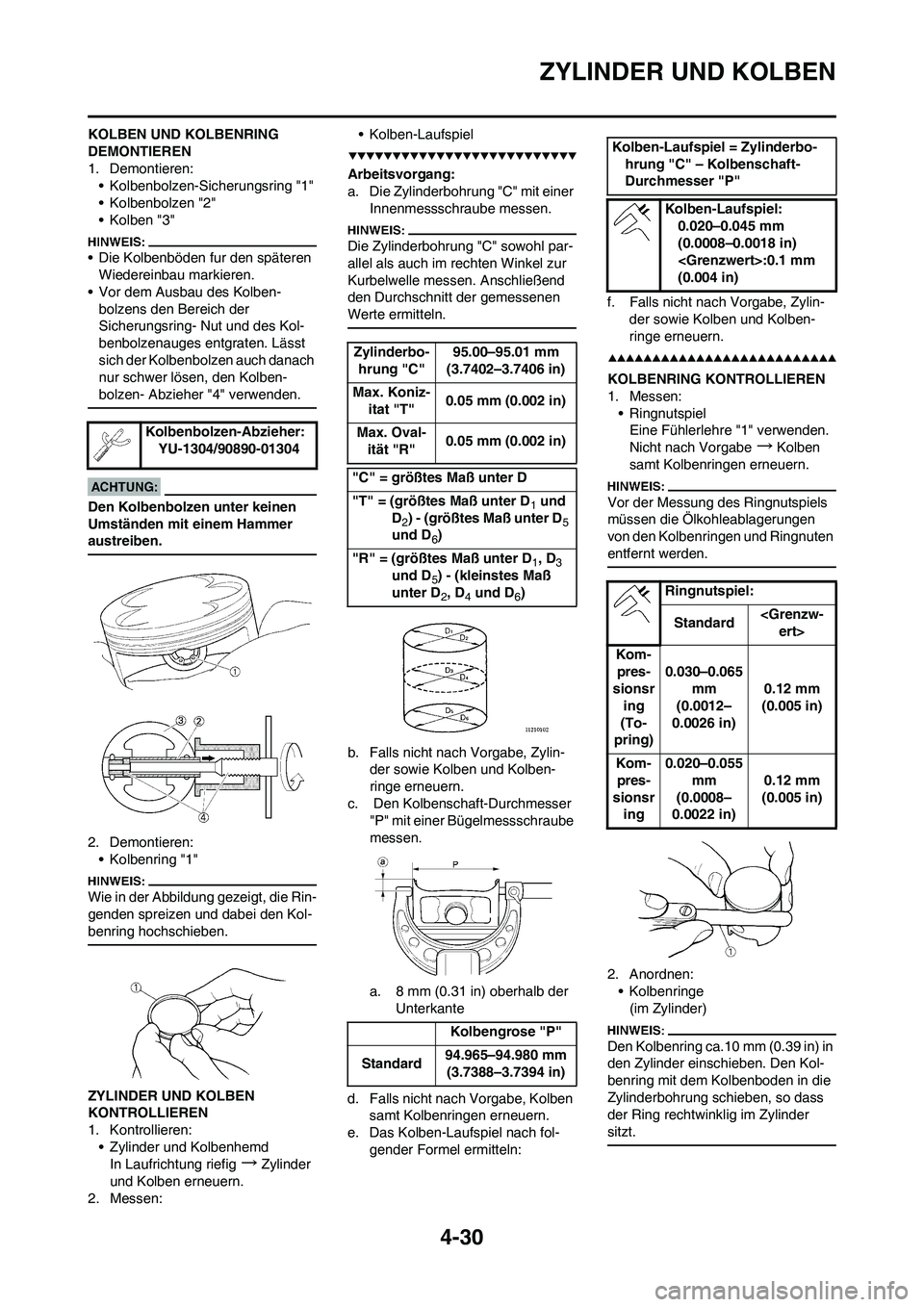

4-30
ZYLINDER UND KOLBEN
KOLBEN UND KOLBENRING
DEMONTIEREN
1. Demontieren:
• Kolbenbolzen-Sicherungsring "1"
• Kolbenbolzen "2"
• Kolben "3"
• Die Kolbenböden fur den späteren
Wiedereinbau markieren.
• Vor dem Ausbau des Kolben-
bolzens den Bereich der
Sicherungsring- Nut und des Kol-
benbolzenauges entgraten. Lässt
sich der Kolbenbolzen auch danach
nur schwer lösen, den Kolben-
bolzen- Abzieher "4" verwenden.
Den Kolbenbolzen unter keinen
Umständen mit einem Hammer
austreiben.
2. Demontieren:
• Kolbenring "1"
Wie in der Abbildung gezeigt, die Rin-
genden spreizen und dabei den Kol-
benring hochschieben.
ZYLINDER UND KOLBEN
KONTROLLIEREN
1. Kontrollieren:
• Zylinder und Kolbenhemd
In Laufrichtung riefig
→Zylinder
und Kolben erneuern.
2. Messen:• Kolben-Laufspiel
Arbeitsvorgang:
a. Die Zylinderbohrung "C" mit einer
Innenmessschraube messen.
Die Zylinderbohrung "C" sowohl par-
allel als auch im rechten Winkel zur
Kurbelwelle messen. Anschließend
den Durchschnitt der gemessenen
Werte ermitteln.
b. Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
c. Den Kolbenschaft-Durchmesser
"P" mit einer Bügelmessschraube
messen.
a. 8 mm (0.31 in) oberhalb der
Unterkante
d. Falls nicht nach Vorgabe, Kolben
samt Kolbenringen erneuern.
e. Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:f. Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
KOLBENRING KONTROLLIEREN
1. Messen:
• Ringnutspiel
Eine Fühlerlehre "1" verwenden.
Nicht nach Vorgabe
→Kolben
samt Kolbenringen erneuern.
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
2. Anordnen:
• Kolbenringe
(im Zylinder)
Den Kolbenring ca.10 mm (0.39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so dass
der Ring rechtwinklig im Zylinder
sitzt.
Kolbenbolzen-Abzieher:
YU-1304/90890-01304
Zylinderbo-
hrung "C"95.00–95.01 mm
(3.7402–3.7406 in)
Max. Koniz-
itat "T"0.05 mm (0.002 in)
Max. Oval-
ität "R"0.05 mm (0.002 in)
"C" = größtes Maß unter D
"T" = (größtes Maß unter D
1 und
D
2) - (größtes Maß unter D5
und D
6)
"R" = (größtes Maß unter D
1, D3
und D
5) - (kleinstes Maß
unter D
2, D4 und D6)
Kolbengrose "P"
Standard94.965–94.980 mm
(3.7388–3.7394 in)
Kolben-Laufspiel = Zylinderbo-
hrung "C" – Kolbenschaft-
Durchmesser "P"
Kolben-Laufspiel:
0.020–0.045 mm
(0.0008–0.0018 in)
:0.1 mm
(0.004 in)
Ringnutspiel:
Standard ert>
Kom-
pres-
sionsr
ing
(To-
pring)0.030–0.065
mm
(0.0012–
0.0026 in)0.12 mm
(0.005 in)
Kom-
pres-
sionsr
ing0.020–0.055
mm
(0.0008–
0.0022 in)0.12 mm
(0.005 in)

4-31
ZYLINDER UND KOLBEN
a. 10 mm (0.39 in)
3. Messen:
• Kolbenring-Stoß
Nicht nach Vorgabe
→Erneuern.
Der Stoß der Ölabstreifring-Expand-
erfeder kann nicht gemessen wer-
den. Wenn der Stoß der
Ölabstreifschneiden nicht im Soll-
bereich liegt, müssen alle Kolben-
ringe erneuert werden.
KOLBENBOLZEN
KONTROLLIEREN
1. Kontrollieren:
• Kolbenbolzen
Blaubrüchig/riefig
→Kolben-
bolzen erneuern und Schmiersys-
tem kontrollieren.
2. Messen:
• Kolbenbolzen-Spiel
Arbeitsvorgang:
a. Den Kolbenbolzen-Durchmesser
"a" messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.b. Den Kolbenbolzenaugen-Durch-
messer "b" messen.
c. Das Kolben-Laufspiel nach fol-
gender Formel ermitteln.
d. Falls nicht nach Vorgabe, den
Kolben erneuern.
KOLBENRING UND KOLBEN
MONTIEREN
1. Montieren:
• Kolbenringe
(auf den Kolben)
• Die Kolbenringe so einbauen, dass
die Herstellerangaben nach oben
gerichtet sind.
• Den Kolben und die Kolbenringe
groszugig mit Motorol bestreichen.
2. Anordnen:
• Kompressionsring (Topring)
• Kompressionsring
• ÖlabstreifringDie Ringspalte, wie in der Abbil-
dung gezeigt, versetzen.
a. Spalt des 1. Kompression-
srings
b. Spalt des 2. Kompression-
srings
c. Spalt der oberen Olabstreif-
schneide
d. Ölabstreifring
e. Spalt der unteren Ölabstreif-
schneide
3. Montieren:
• Kolben "1"
• Kolbenbolzen "2"
• Kolbenbolzen-Sicherungsring "3"
• Motorol auf den Kolbenbolzen und
Kolben auftragen.
• Die Pfeilmarkierung "a" auf dem
Kolben muss zur Auslassseite des
Zylinders gerichtet sein.
• Vor dem Einbau des Kolbenbolzen-
Sicherungsringes das Kurbelge-
hause mit einem sauberen Tuch
abdekken, damit der Sicherung-
sring nicht hineinfallen kann.
• Die Kolbenbolzen-Sicherungsringe
so einbauen, dass deren Enden
nach unten gerichtet sind.
ZYLINDER MONTIEREN
1. Montieren:
• Passhülse
• Zylinder-Dichtung "1"
• Zylinder "2" Ringstoß:
Standard ert>
Kom-
pres-
sionsr
ing
(To-
pring)0.20–0.30
mm (0.008–
0.012 in)0.55 mm
(0.022 in)
Kom-
pres-
sionsr
ing0.35–0.50
mm (0.014–
0.020 in)0.85 mm
(0.033 in)
Ölab-
stre-
ifring0.20–0.50
mm (0.01–
0.02 in)—
Kolbenbolzen-Durch-
messer:
17.991–18.000 mm
(0.7083–0.7087 in)
Kolbenbolzenaugen-
Durchmesser:
18.004–18.015 mm
(0.7088–0.7093 in)
Kolbenbolzen-Spiel = Kolben-
bolzenaugen-Durchmesser "b"
- Kolbenbolzen-Durchmesser
"a"
Kolbenbolzen-Spiel:
0.004–0.024 mm
(0.00016–0.00094 in)
:0.07 mm
(0.003 in)
New

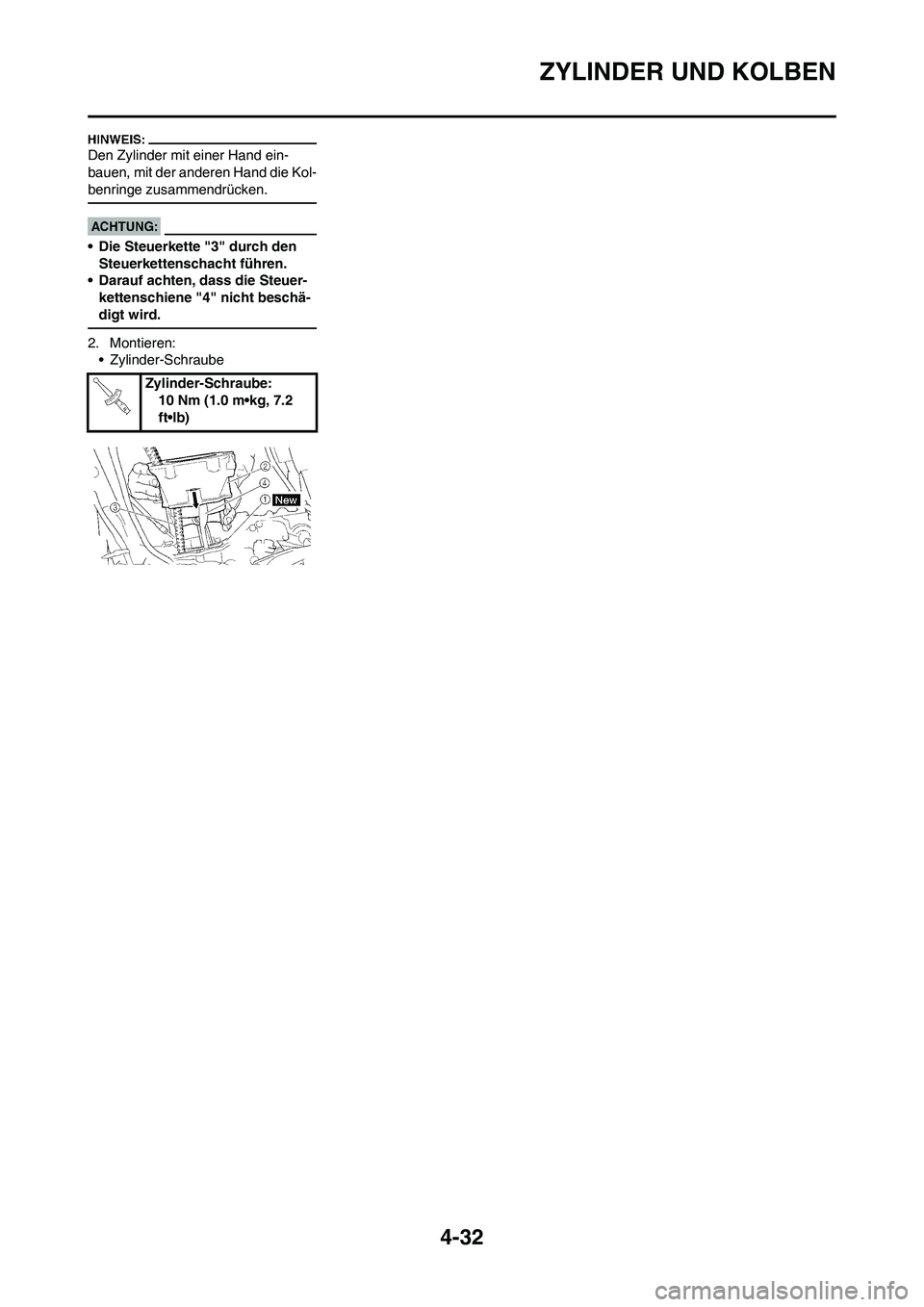

4-32
ZYLINDER UND KOLBEN
Den Zylinder mit einer Hand ein-
bauen, mit der anderen Hand die Kol-
benringe zusammendrücken.
• Die Steuerkette "3" durch den
Steuerkettenschacht führen.
• Darauf achten, dass die Steuer-
kettenschiene "4" nicht beschä-
digt wird.
2. Montieren:
• Zylinder-Schraube
Zylinder-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

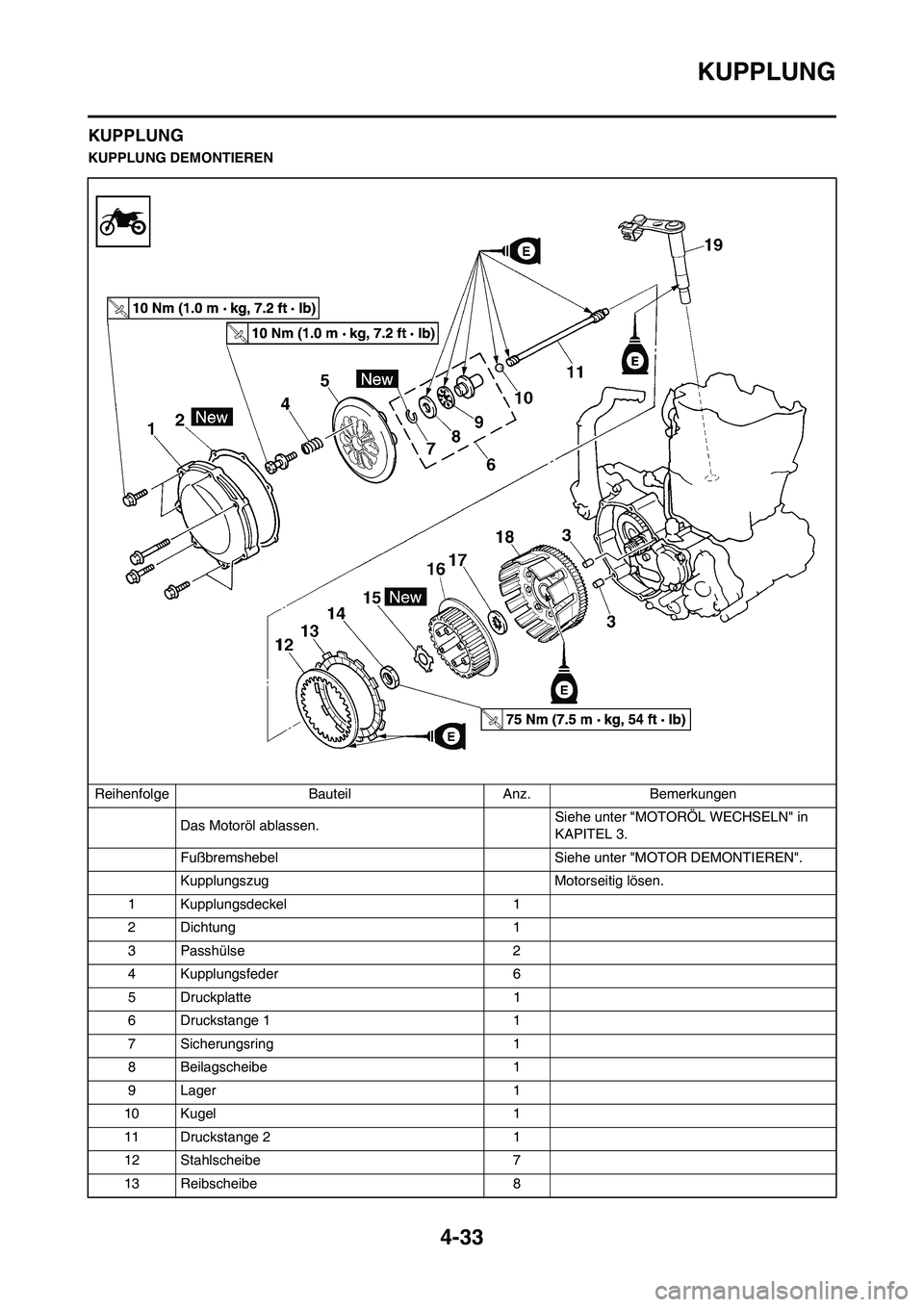

4-33
KUPPLUNG
KUPPLUNG
KUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2Dichtung 1
3Passhülse 2
4 Kupplungsfeder 6
5 Druckplatte 1
6 Druckstange 1 1
7 Sicherungsring 1
8 Beilagscheibe 1
9 Lager 1
10 Kugel 1
11 Druckstange 2 1
12 Stahlscheibe 7
13 Reibscheibe 8

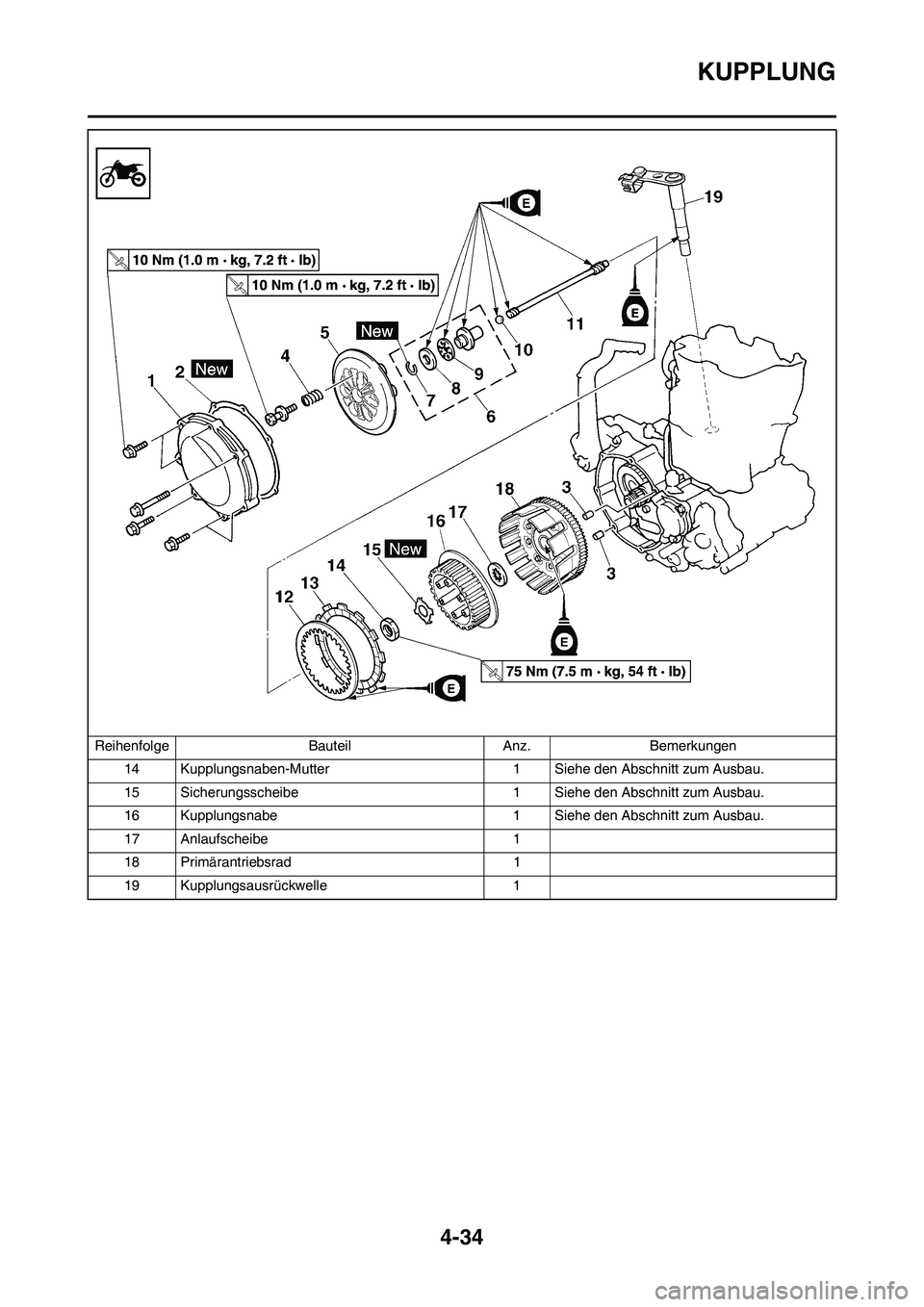

4-34
KUPPLUNG
14 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.
15 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
16 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
17 Anlaufscheibe 1
18 Primärantriebsrad 1
19 Kupplungsausrückwelle 1 Reihenfolge Bauteil Anz. Bemerkungen

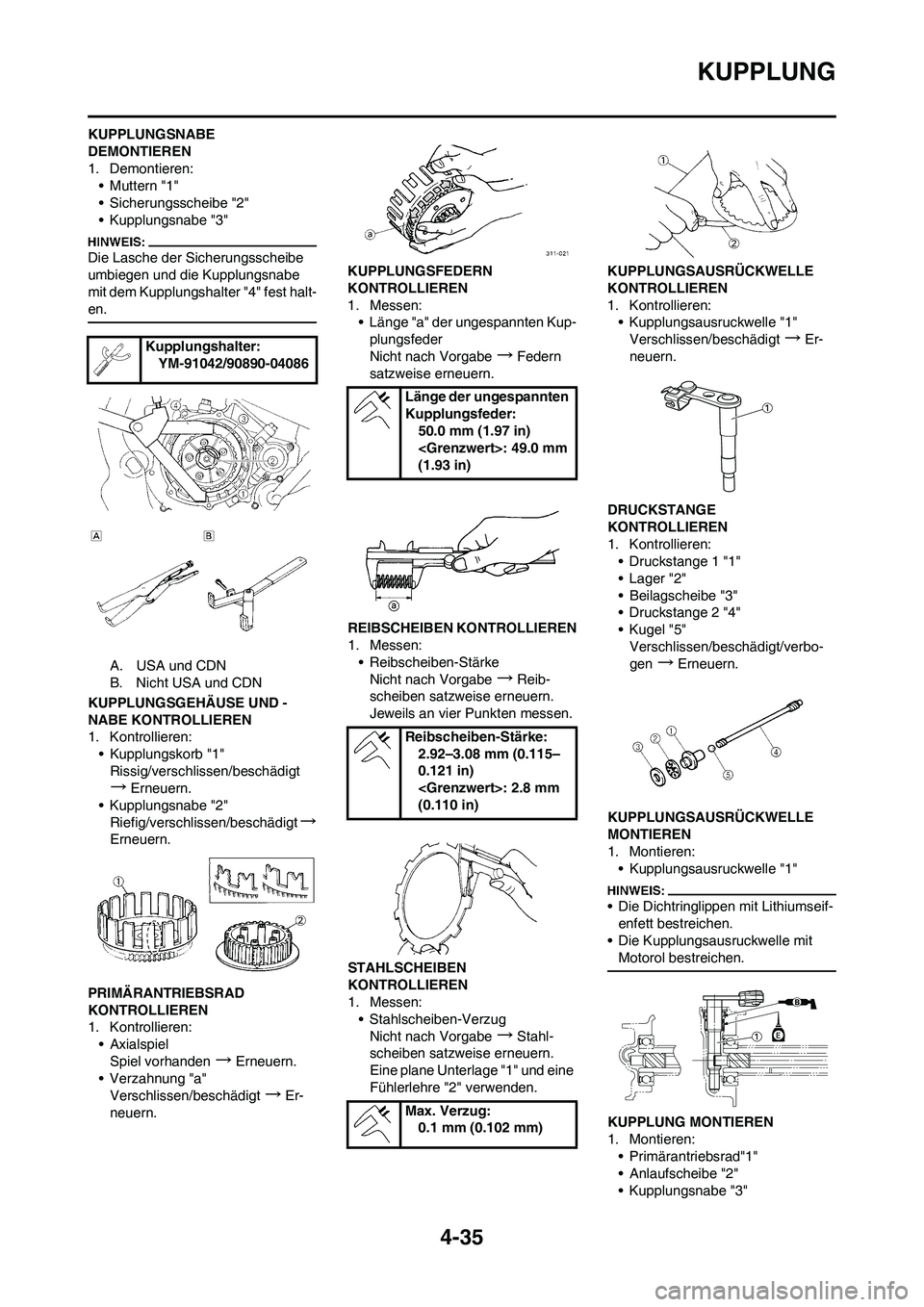

4-35
KUPPLUNG
KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:
• Muttern "1"
• Sicherungsscheibe "2"
• Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter "4" fest halt-
en.
A. USA und CDN
B. Nicht USA und CDN
KUPPLUNGSGEHÄUSE UND -
NABE KONTROLLIEREN
1. Kontrollieren:
• Kupplungskorb "1"
Rissig/verschlissen/beschädigt
→Erneuern.
• Kupplungsnabe "2"
Riefig/verschlissen/beschädigt
→
Erneuern.
PRIMÄRANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren:
•Axialspiel
Spiel vorhanden
→Erneuern.
• Verzahnung "a"
Verschlissen/beschädigt
→Er-
neuern.KUPPLUNGSFEDERN
KONTROLLIEREN
1. Messen:
• Länge "a" der ungespannten Kup-
plungsfeder
Nicht nach Vorgabe
→Federn
satzweise erneuern.
REIBSCHEIBEN KONTROLLIEREN
1. Messen:
• Reibscheiben-Stärke
Nicht nach Vorgabe
→Reib-
scheiben satzweise erneuern.
Jeweils an vier Punkten messen.
STAHLSCHEIBEN
KONTROLLIEREN
1. Messen:
• Stahlscheiben-Verzug
Nicht nach Vorgabe
→Stahl-
scheiben satzweise erneuern.
Eine plane Unterlage "1" und eine
Fühlerlehre "2" verwenden.KUPPLUNGSAUSRÜCKWELLE
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsausruckwelle "1"
Verschlissen/beschädigt
→Er-
neuern.
DRUCKSTANGE
KONTROLLIEREN
1. Kontrollieren:
• Druckstange 1 "1"
• Lager "2"
• Beilagscheibe "3"
• Druckstange 2 "4"
• Kugel "5"
Verschlissen/beschädigt/verbo-
gen
→Erneuern.
KUPPLUNGSAUSRÜCKWELLE
MONTIEREN
1. Montieren:
• Kupplungsausruckwelle "1"
• Die Dichtringlippen mit Lithiumseif-
enfett bestreichen.
• Die Kupplungsausruckwelle mit
Motorol bestreichen.
KUPPLUNG MONTIEREN
1. Montieren:
• Primärantriebsrad"1"
• Anlaufscheibe "2"
• Kupplungsnabe "3" Kupplungshalter:
YM-91042/90890-04086
Länge der ungespannten
Kupplungsfeder:
50.0 mm (1.97 in)
: 49.0 mm
(1.93 in)
Reibscheiben-Stärke:
2.92–3.08 mm (0.115–
0.121 in)
: 2.8 mm
(0.110 in)
Max. Verzug:
0.1 mm (0.102 mm)

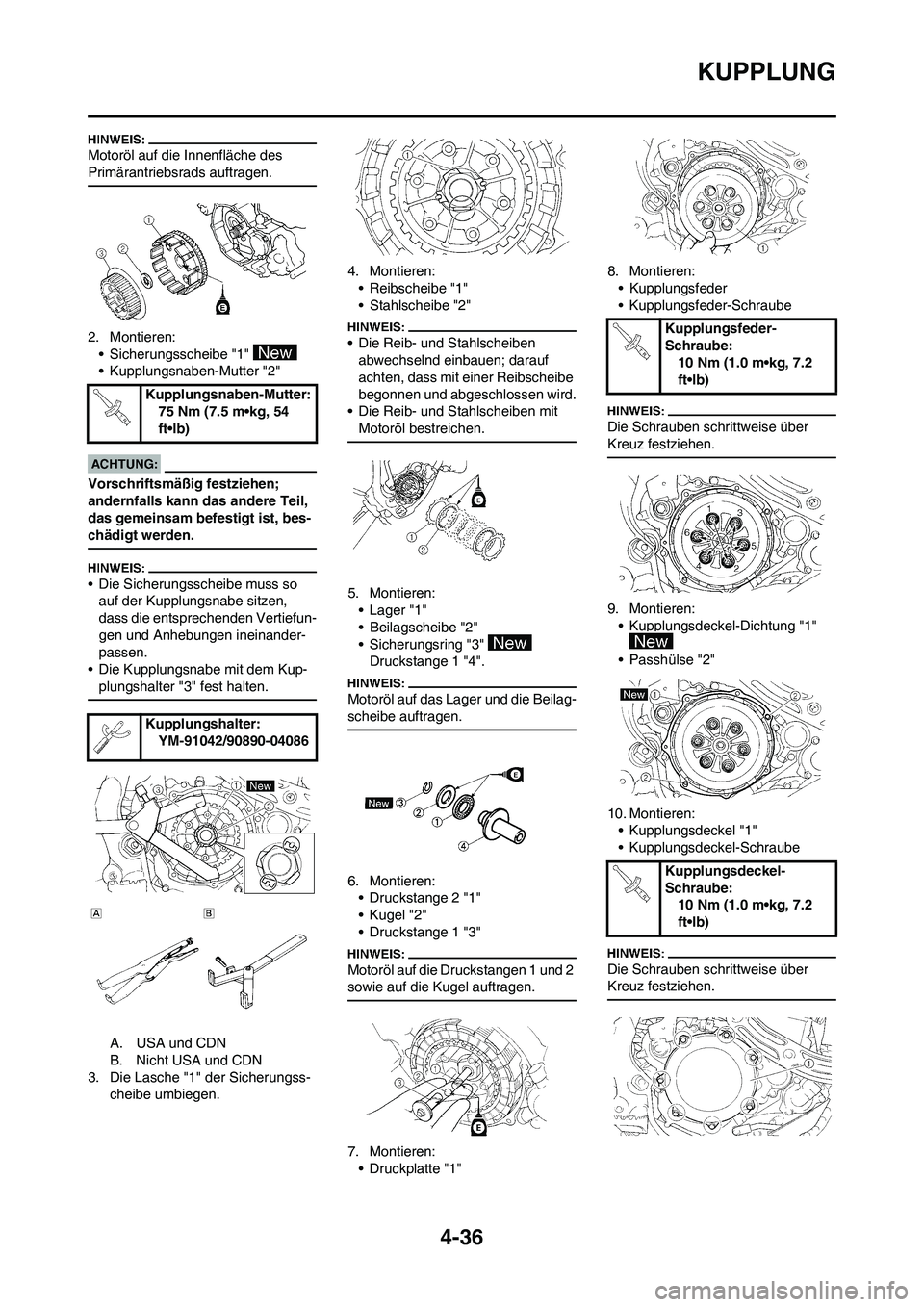

4-36
KUPPLUNG
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:
• Sicherungsscheibe "1"
• Kupplungsnaben-Mutter "2"
Vorschriftsmäßig festziehen;
andernfalls kann das andere Teil,
das gemeinsam befestigt ist, bes-
chädigt werden.
• Die Sicherungsscheibe muss so
auf der Kupplungsnabe sitzen,
dass die entsprechenden Vertiefun-
gen und Anhebungen ineinander-
passen.
• Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. USA und CDN
B. Nicht USA und CDN
3. Die Lasche "1" der Sicherungss-
cheibe umbiegen.4. Montieren:
• Reibscheibe "1"
• Stahlscheibe "2"
• Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
• Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
5. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
6. Montieren:
• Druckstange 2 "1"
• Kugel "2"
• Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
7. Montieren:
• Druckplatte "1"8. Montieren:
• Kupplungsfeder
• Kupplungsfeder-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
9. Montieren:
• Kupplungsdeckel-Dichtung "1"
• Passhülse "2"
10. Montieren:
• Kupplungsdeckel "1"
• Kupplungsdeckel-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsnaben-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Kupplungshalter:
YM-91042/90890-04086
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kupplungsdeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
